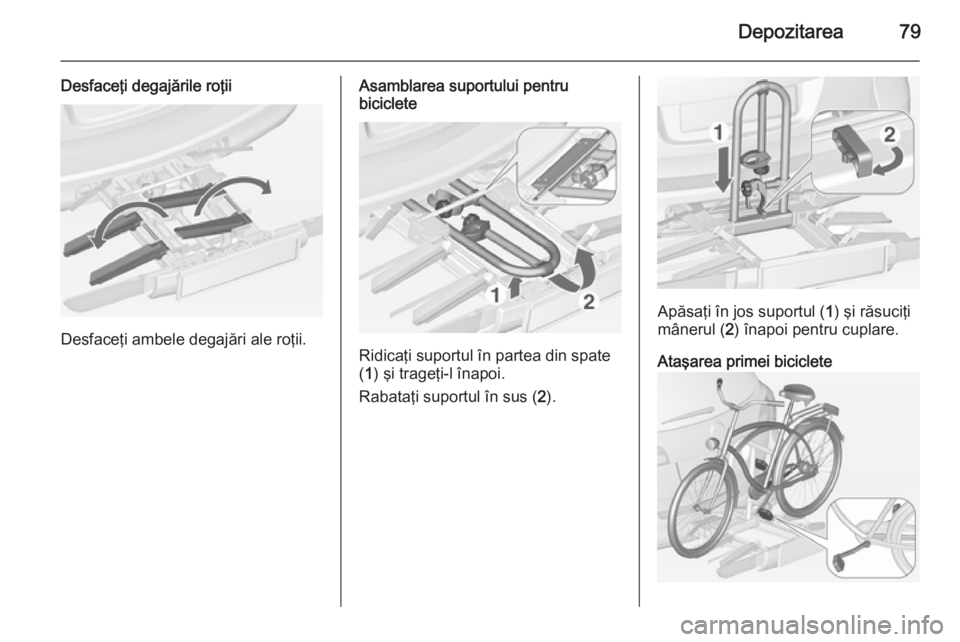

Depozitarea79
Desfaceţi degajările roţii
Desfaceţi ambele degajări ale roţii.
Asamblarea suportului pentru
biciclete
Ridicaţi suportul în partea din spate
( 1 ) şi trageţi-l înapoi.
Rabataţi suportul în sus ( 2).
Apăsaţi în jos suportul ( 1) şi răsuciţi
mânerul ( 2) înapoi pentru cuplare.
Ataşarea primei biciclete

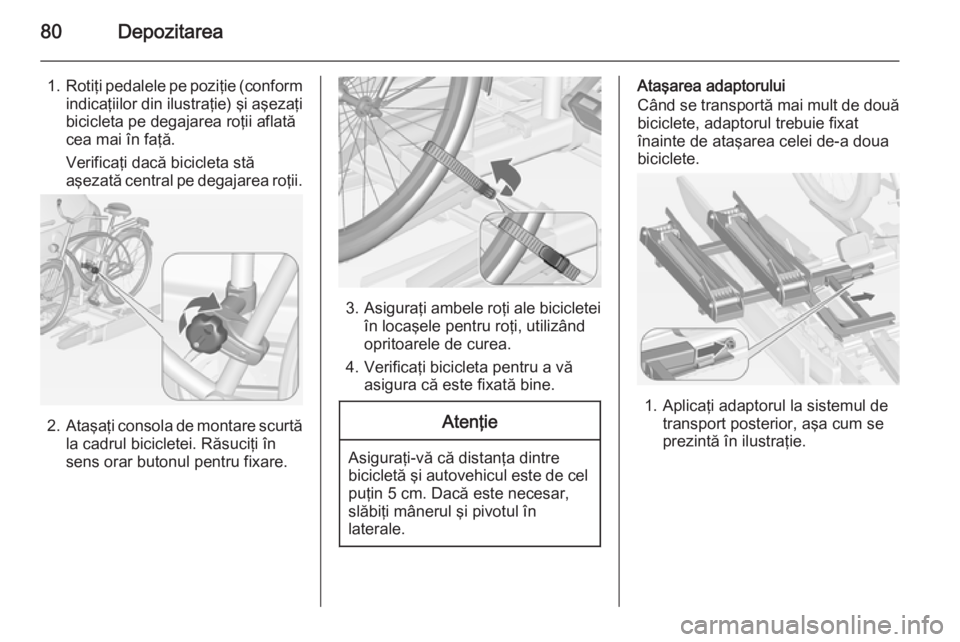

80Depozitarea
1.Rotiţi pedalele pe poziţie (conform
indicaţiilor din ilustraţie) şi aşezaţi
bicicleta pe degajarea roţii aflată
cea mai în faţă.
Verificaţi dacă bicicleta stă
aşezată central pe degajarea roţii.
2. Ataşaţi consola de montare scurtă
la cadrul bicicletei. Răsuciţi în
sens orar butonul pentru fixare.
3. Asiguraţi ambele roţi ale bicicletei
în locaşele pentru roţi, utilizând
opritoarele de curea.
4. Verificaţi bicicleta pentru a vă asigura că este fixată bine.
Atenţie
Asiguraţi-vă că distanţa dintre
bicicletă şi autovehicul este de cel puţin 5 cm. Dacă este necesar,
slăbiţi mânerul şi pivotul în
laterale.
Ataşarea adaptorului
Când se transportă mai mult de două biciclete, adaptorul trebuie fixat
înainte de ataşarea celei de-a doua
biciclete.
1. Aplicaţi adaptorul la sistemul de
transport posterior, aşa cum se
prezintă în ilustraţie.

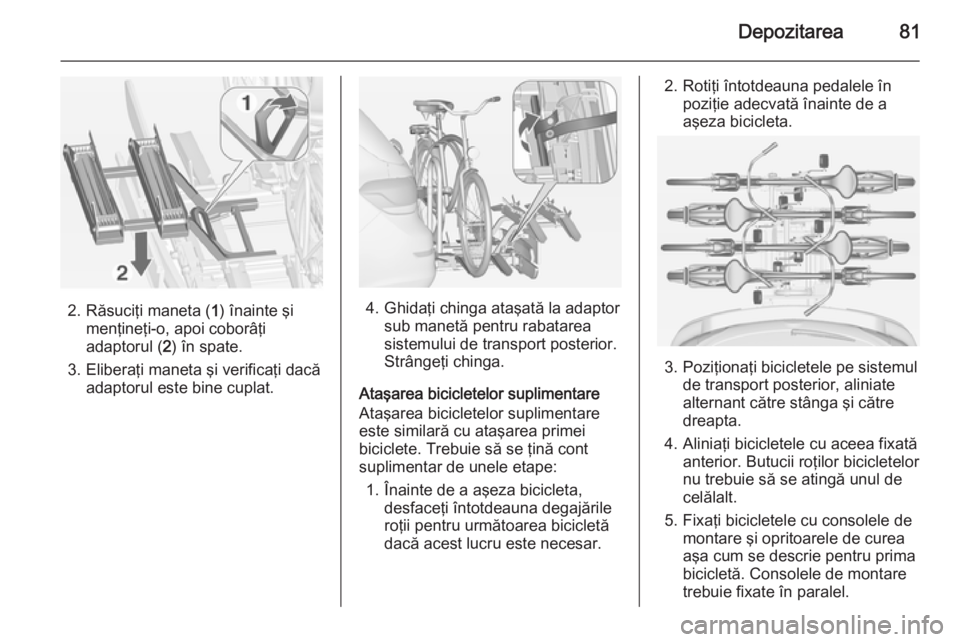

Depozitarea81
2. Răsuciţi maneta (1) înainte şi
menţineţi-o, apoi coborâţi
adaptorul ( 2) în spate.
3. Eliberaţi maneta şi verificaţi dacă adaptorul este bine cuplat.4. Ghidaţi chinga ataşată la adaptorsub manetă pentru rabatarea
sistemului de transport posterior.
Strângeţi chinga.
Ataşarea bicicletelor suplimentare
Ataşarea bicicletelor suplimentare
este similară cu ataşarea primei
biciclete. Trebuie să se ţină cont
suplimentar de unele etape:
1. Înainte de a aşeza bicicleta, desfaceţi întotdeauna degajările
roţii pentru următoarea bicicletă
dacă acest lucru este necesar.
2. Rotiţi întotdeauna pedalele în poziţie adecvată înainte de a
aşeza bicicleta.
3. Poziţionaţi bicicletele pe sistemul de transport posterior, aliniate
alternant către stânga şi către
dreapta.
4. Aliniaţi bicicletele cu aceea fixată anterior. Butucii roţilor bicicletelor
nu trebuie să se atingă unul de
celălalt.
5. Fixaţi bicicletele cu consolele de montare şi opritoarele de curea
aşa cum se descrie pentru prima
bicicletă. Consolele de montare
trebuie fixate în paralel.

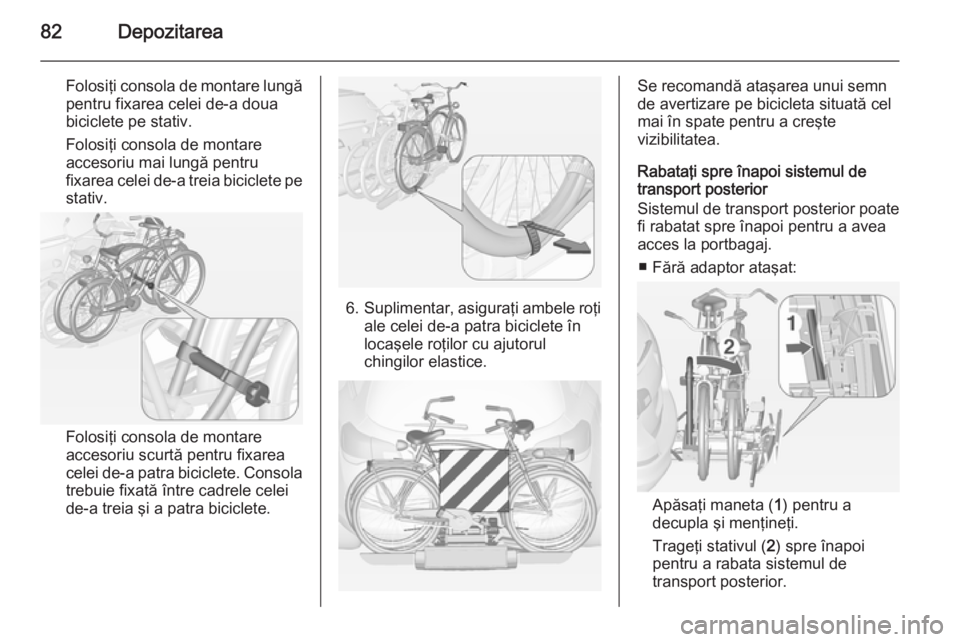

82Depozitarea
Folosiţi consola de montare lungă
pentru fixarea celei de-a doua
biciclete pe stativ.
Folosiţi consola de montare
accesoriu mai lungă pentru
fixarea celei de-a treia biciclete pe
stativ.
Folosiţi consola de montare
accesoriu scurtă pentru fixarea
celei de-a patra biciclete. Consola
trebuie fixată între cadrele celei
de-a treia şi a patra biciclete.
6. Suplimentar, asiguraţi ambele roţi
ale celei de-a patra biciclete în
locaşele roţilor cu ajutorul
chingilor elastice.
Se recomandă ataşarea unui semn
de avertizare pe bicicleta situată cel
mai în spate pentru a creşte
vizibilitatea.
Rabataţi spre înapoi sistemul de
transport posterior
Sistemul de transport posterior poate fi rabatat spre înapoi pentru a avea
acces la portbagaj.
■ Fără adaptor ataşat:
Apăsaţi maneta ( 1) pentru a
decupla şi menţineţi.
Trageţi stativul ( 2) spre înapoi
pentru a rabata sistemul de
transport posterior.

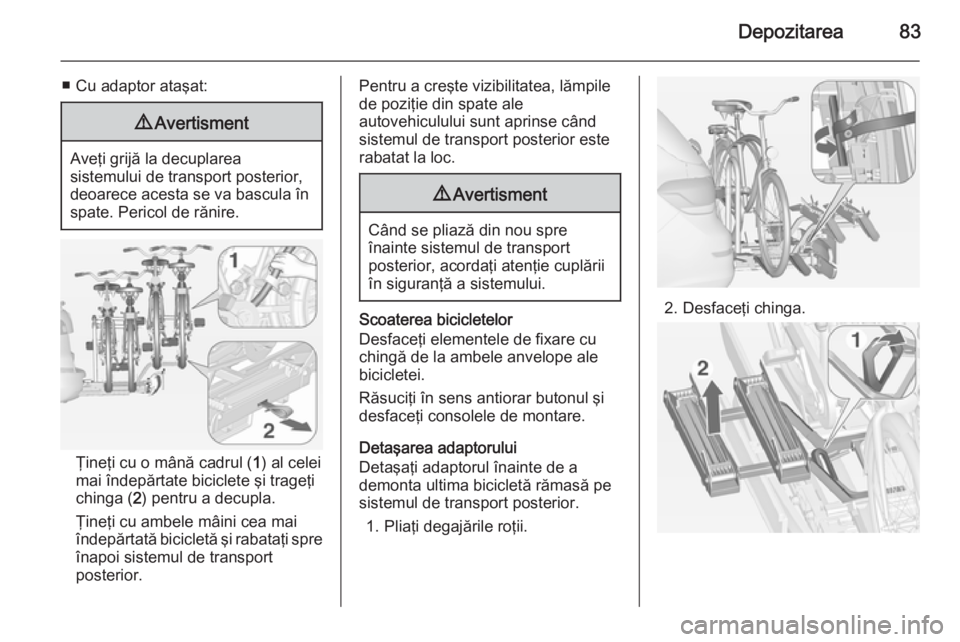

Depozitarea83
■ Cu adaptor ataşat:9Avertisment
Aveţi grijă la decuplarea
sistemului de transport posterior,
deoarece acesta se va bascula în
spate. Pericol de rănire.
Ţineţi cu o mână cadrul ( 1) al celei
mai îndepărtate biciclete şi trageţi
chinga ( 2) pentru a decupla.
Ţineţi cu ambele mâini cea mai
îndepărtată bicicletă şi rabataţi spre
înapoi sistemul de transport
posterior.
Pentru a creşte vizibilitatea, lămpile
de poziţie din spate ale
autovehiculului sunt aprinse când sistemul de transport posterior este
rabatat la loc.9 Avertisment
Când se pliază din nou spre
înainte sistemul de transport
posterior, acordaţi atenţie cuplării
în siguranţă a sistemului.
Scoaterea bicicletelor
Desfaceţi elementele de fixare cu
chingă de la ambele anvelope ale
bicicletei.
Răsuciţi în sens antiorar butonul şi
desfaceţi consolele de montare.
Detaşarea adaptorului
Detaşaţi adaptorul înainte de a
demonta ultima bicicletă rămasă pe
sistemul de transport posterior.
1. Pliaţi degajările roţii.2. Desfaceţi chinga.

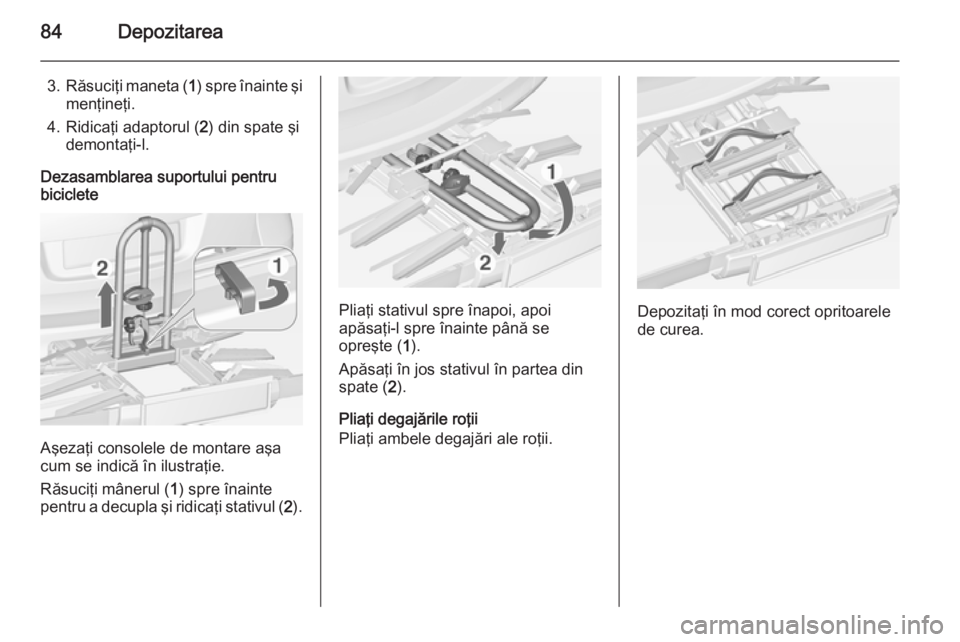

84Depozitarea
3.Răsuciţi maneta ( 1) spre înainte şi
menţineţi.
4. Ridicaţi adaptorul ( 2) din spate şi
demontaţi-l.
Dezasamblarea suportului pentru
biciclete
Aşezaţi consolele de montare aşa
cum se indică în ilustraţie.
Răsuciţi mânerul ( 1) spre înainte
pentru a decupla şi ridicaţi stativul ( 2).
Pliaţi stativul spre înapoi, apoi
apăsaţi-l spre înainte până se
opreşte ( 1).
Apăsaţi în jos stativul în partea din
spate ( 2).
Pliaţi degajările roţii
Pliaţi ambele degajări ale roţii.Depozitaţi în mod corect opritoarele
de curea.

Depozitarea85
Deblocarea sistemului de transport
posterior
Răsuciţi ambele manete de prindere
spre interior până la capăt.
Pliaţi lămpile de poziţie
Răsuciţi spre interior ambele lămpi de poziţie.
Pliaţi suportul plăcuţei de
înmatriculare
Ridicaţi suportul plăcuţei de
înmatriculare şi pliaţi-l spre înainte.
Retractarea sistemului de transport
posteriorAtenţie
Verificaţi dacă toate părţile
pliabile, de ex., degajările pentru
roţi şi consolele de montare, sunt
depozitate corect. În caz contrar,
sistemul de transport posterior se
poate deteriora când încercaţi să
îl retrageţi.
Împingeţi în sus maneta de deblocare şi menţineţi-o în poziţie. Ridicaţi cu
atenţie sistemul şi împingeţi-l în bara
de protecţie până când se fixează.
Maneta de deblocare trebuie să
revină în poziţia iniţială.9 Avertisment
Dacă sistemul nu poate fi fixat
corect, contactaţi un atelier
service autorizat pentru asistenţă.

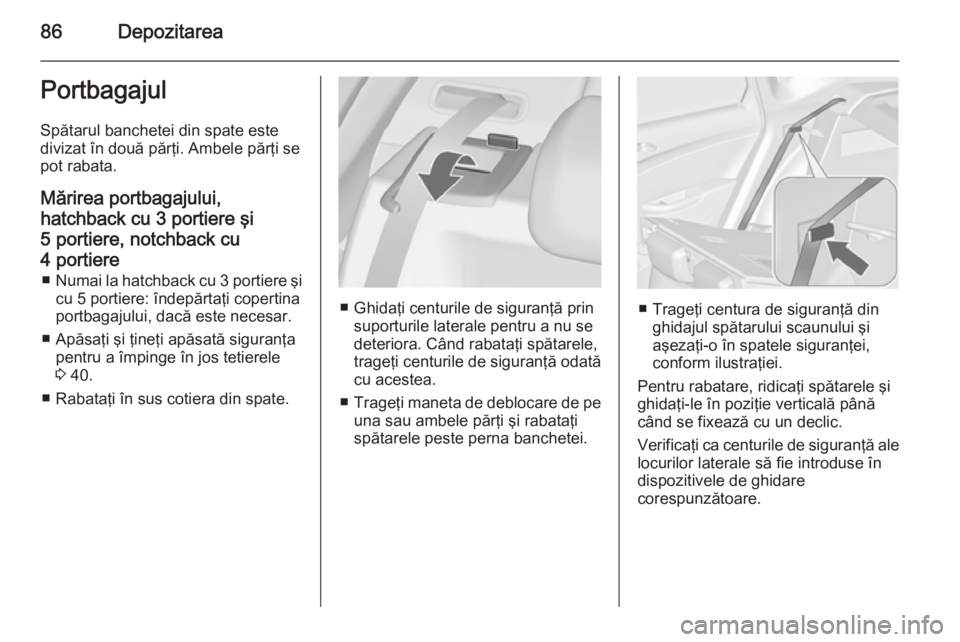

86DepozitareaPortbagajul
Spătarul banchetei din spate este
divizat în două părţi. Ambele părţi se
pot rabata.
Mărirea portbagajului, hatchback cu 3 portiere şi5 portiere, notchback cu
4 portiere ■ Numai la hatchback cu 3 portiere şi
cu 5 portiere: îndepărtaţi copertina
portbagajului, dacă este necesar.
■ Apăsaţi şi ţineţi apăsată siguranţa pentru a împinge în jos tetierele
3 40.
■ Rabataţi în sus cotiera din spate.
■ Ghidaţi centurile de siguranţă prin suporturile laterale pentru a nu se
deteriora. Când rabataţi spătarele,
trageţi centurile de siguranţă odată
cu acestea.
■ Trageţi maneta de deblocare de pe
una sau ambele părţi şi rabataţi
spătarele peste perna banchetei.■ Trageţi centura de siguranţă din ghidajul spătarului scaunului şiaşezaţi-o în spatele siguranţei,
conform ilustraţiei.
Pentru rabatare, ridicaţi spătarele şi
ghidaţi-le în poziţie verticală până
când se fixează cu un declic.
Verificaţi ca centurile de siguranţă ale
locurilor laterale să fie introduse în
dispozitivele de ghidare
corespunzătoare.

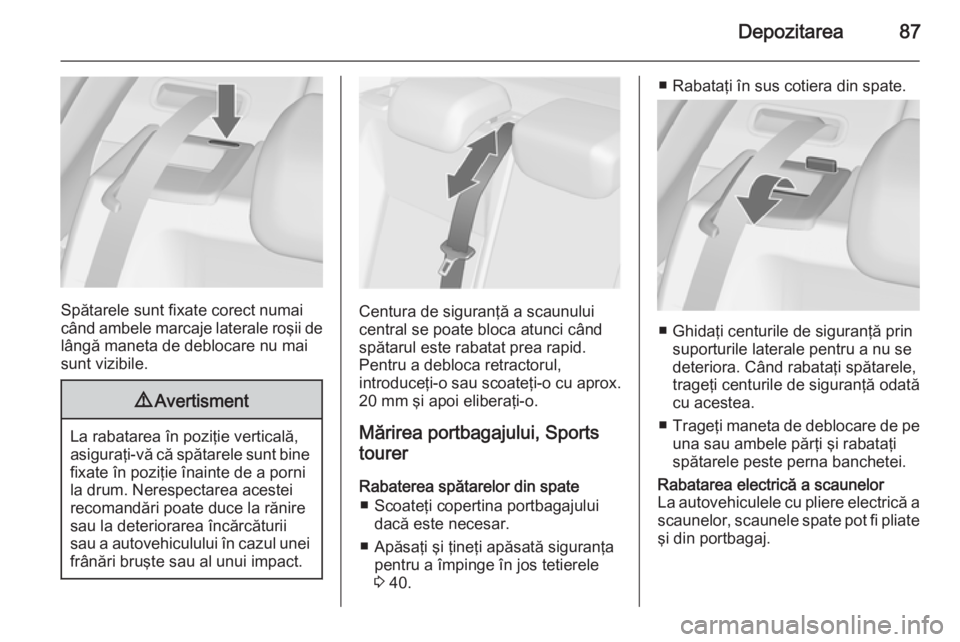

Depozitarea87
Spătarele sunt fixate corect numai
când ambele marcaje laterale roşii de lângă maneta de deblocare nu mai
sunt vizibile.
9 Avertisment
La rabatarea în poziţie verticală,
asiguraţi-vă că spătarele sunt bine fixate în poziţie înainte de a porni
la drum. Nerespectarea acestei
recomandări poate duce la rănire sau la deteriorarea încărcăturii
sau a autovehiculului în cazul unei frânări bruşte sau al unui impact.
Centura de siguranţă a scaunului
central se poate bloca atunci când
spătarul este rabatat prea rapid.
Pentru a debloca retractorul,
introduceţi-o sau scoateţi-o cu aprox. 20 mm şi apoi eliberaţi-o.
Mărirea portbagajului, Sports
tourer
Rabaterea spătarelor din spate ■ Scoateţi copertina portbagajului dacă este necesar.
■ Apăsaţi şi ţineţi apăsată siguranţa pentru a împinge în jos tetierele
3 40.
■ Rabataţi în sus cotiera din spate.
■ Ghidaţi centurile de siguranţă prin
suporturile laterale pentru a nu se
deteriora. Când rabataţi spătarele,
trageţi centurile de siguranţă odată
cu acestea.
■ Trageţi maneta de deblocare de pe
una sau ambele părţi şi rabataţi
spătarele peste perna banchetei.
Rabatarea electrică a scaunelor
La autovehiculele cu pliere electrică a scaunelor, scaunele spate pot fi pliateşi din portbagaj.

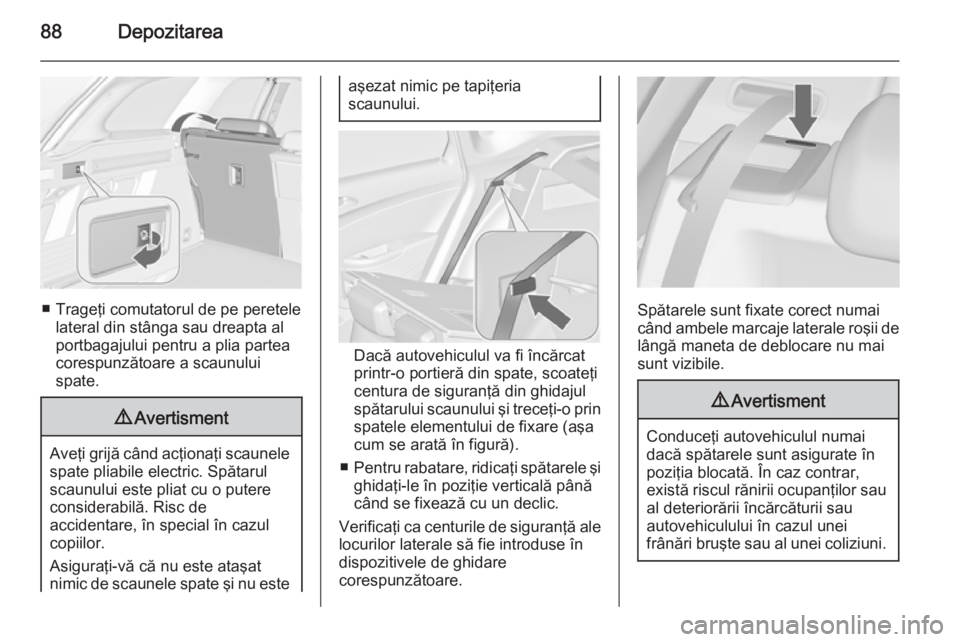

88Depozitarea
■ Trageţi comutatorul de pe peretelelateral din stânga sau dreapta al
portbagajului pentru a plia partea
corespunzătoare a scaunului
spate.
9 Avertisment
Aveţi grijă când acţionaţi scaunele
spate pliabile electric. Spătarul
scaunului este pliat cu o putere
considerabilă. Risc de
accidentare, în special în cazul
copiilor.
Asiguraţi-vă că nu este ataşat
nimic de scaunele spate şi nu este
aşezat nimic pe tapiţeria
scaunului.
Dacă autovehiculul va fi încărcat
printr-o portieră din spate, scoateţi centura de siguranţă din ghidajul
spătarului scaunului şi treceţi-o prin
spatele elementului de fixare (aşa
cum se arată în figură).
■ Pentru rabatare, ridicaţi spătarele şi
ghidaţi-le în poziţie verticală până
când se fixează cu un declic.
Verificaţi ca centurile de siguranţă ale
locurilor laterale să fie introduse în
dispozitivele de ghidare
corespunzătoare.
Spătarele sunt fixate corect numai
când ambele marcaje laterale roşii de
lângă maneta de deblocare nu mai
sunt vizibile.
9 Avertisment
Conduceţi autovehiculul numai
dacă spătarele sunt asigurate în poziţia blocată. În caz contrar,
există riscul rănirii ocupanţilor sau al deteriorării încărcăturii sau
autovehiculului în cazul unei
frânări bruşte sau al unei coliziuni.
