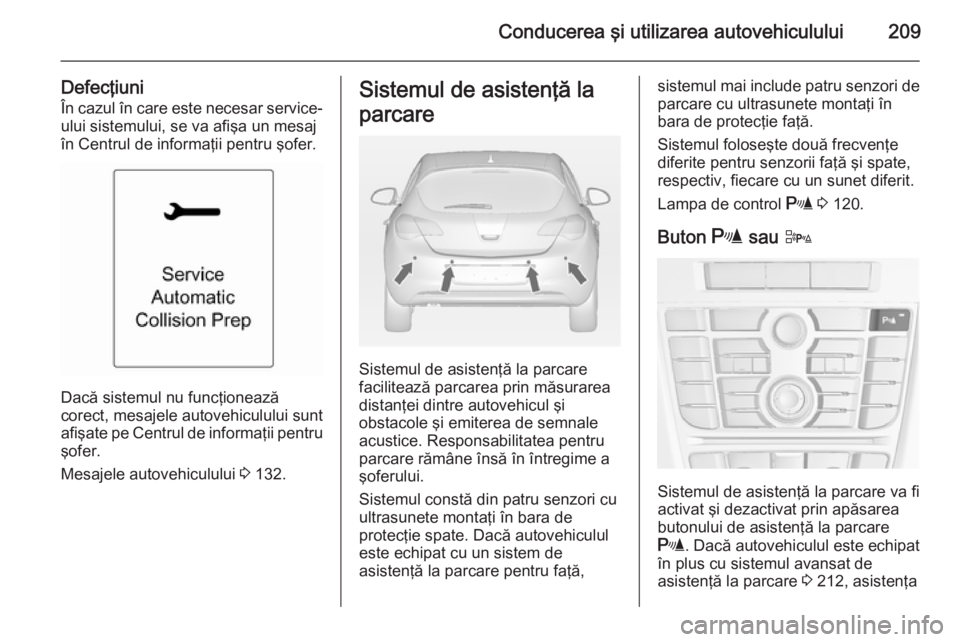

Conducerea şi utilizarea autovehiculului209
Defecţiuni
În cazul în care este necesar service-
ului sistemului, se va afişa un mesaj
în Centrul de informaţii pentru şofer.
Dacă sistemul nu funcţionează
corect, mesajele autovehiculului sunt
afişate pe Centrul de informaţii pentru şofer.
Mesajele autovehiculului 3 132.
Sistemul de asistenţă la
parcare
Sistemul de asistenţă la parcare
facilitează parcarea prin măsurarea distanţei dintre autovehicul şi
obstacole şi emiterea de semnale
acustice. Responsabilitatea pentru
parcare rămâne însă în întregime a
şoferului.
Sistemul constă din patru senzori cu
ultrasunete montaţi în bara de
protecţie spate. Dacă autovehiculul
este echipat cu un sistem de
asistenţă la parcare pentru faţă,
sistemul mai include patru senzori de
parcare cu ultrasunete montaţi în
bara de protecţie faţă.
Sistemul foloseşte două frecvenţe
diferite pentru senzorii faţă şi spate,
respectiv, fiecare cu un sunet diferit.
Lampa de control r 3 120.
Buton r sau D
Sistemul de asistenţă la parcare va fi
activat şi dezactivat prin apăsarea
butonului de asistenţă la parcare
r . Dacă autovehiculul este echipat
în plus cu sistemul avansat de
asistenţă la parcare 3 212, asistenţa

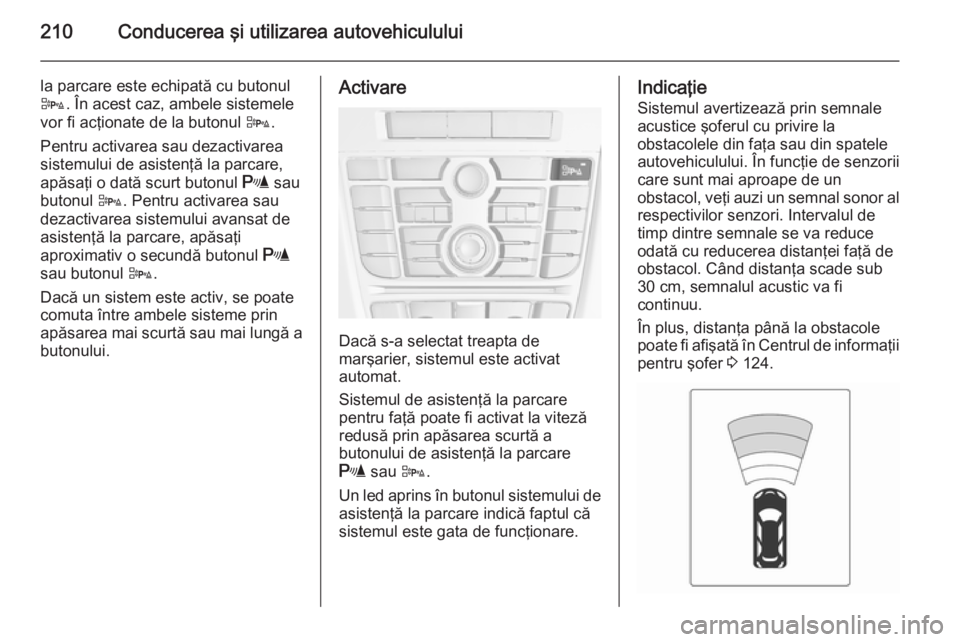

210Conducerea şi utilizarea autovehiculului
la parcare este echipată cu butonulD . În acest caz, ambele sistemele
vor fi acţionate de la butonul D.
Pentru activarea sau dezactivarea
sistemului de asistenţă la parcare,
apăsaţi o dată scurt butonul r sau
butonul D. Pentru activarea sau
dezactivarea sistemului avansat de
asistenţă la parcare, apăsaţi
aproximativ o secundă butonul r
sau butonul D.
Dacă un sistem este activ, se poate comuta între ambele sisteme prin
apăsarea mai scurtă sau mai lungă a
butonului.Activare
Dacă s-a selectat treapta de
marşarier, sistemul este activat
automat.
Sistemul de asistenţă la parcare
pentru faţă poate fi activat la viteză
redusă prin apăsarea scurtă a
butonului de asistenţă la parcare
r sau D.
Un led aprins în butonul sistemului de
asistenţă la parcare indică faptul că
sistemul este gata de funcţionare.
Indicaţie
Sistemul avertizează prin semnale
acustice şoferul cu privire la
obstacolele din faţa sau din spatele
autovehiculului. În funcţie de senzorii
care sunt mai aproape de un
obstacol, veţi auzi un semnal sonor al respectivilor senzori. Intervalul detimp dintre semnale se va reduce
odată cu reducerea distanţei faţă de
obstacol. Când distanţa scade sub
30 cm, semnalul acustic va fi
continuu.
În plus, distanţa până la obstacole poate fi afişată în Centrul de informaţii
pentru şofer 3 124.

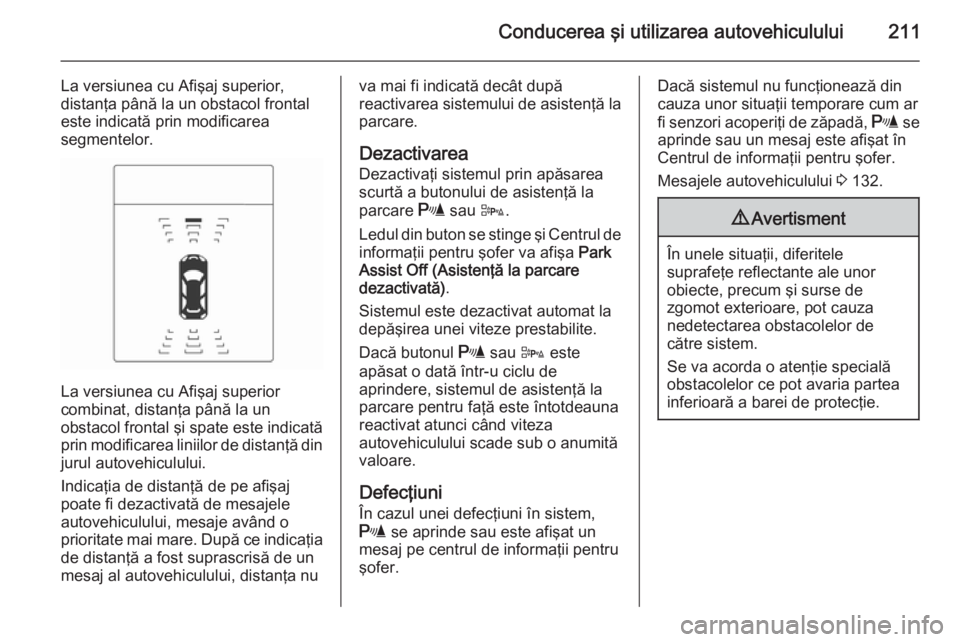

Conducerea şi utilizarea autovehiculului211
La versiunea cu Afişaj superior,
distanţa până la un obstacol frontal
este indicată prin modificarea
segmentelor.
La versiunea cu Afişaj superior
combinat, distanţa până la un
obstacol frontal şi spate este indicată prin modificarea liniilor de distanţă din
jurul autovehiculului.
Indicaţia de distanţă de pe afişaj
poate fi dezactivată de mesajele autovehiculului, mesaje având oprioritate mai mare. După ce indicaţia
de distanţă a fost suprascrisă de un
mesaj al autovehiculului, distanţa nu
va mai fi indicată decât după
reactivarea sistemului de asistenţă la
parcare.
Dezactivarea
Dezactivaţi sistemul prin apăsarea
scurtă a butonului de asistenţă la
parcare r sau D.
Ledul din buton se stinge şi Centrul de
informaţii pentru şofer va afişa Park
Assist Off (Asistenţă la parcare
dezactivată) .
Sistemul este dezactivat automat la depăşirea unei viteze prestabilite.
Dacă butonul r sau D este
apăsat o dată într-u ciclu de
aprindere, sistemul de asistenţă la parcare pentru faţă este întotdeauna
reactivat atunci când viteza
autovehiculului scade sub o anumită
valoare.
Defecţiuni
În cazul unei defecţiuni în sistem,
r se aprinde sau este afişat un
mesaj pe centrul de informaţii pentru
şofer.Dacă sistemul nu funcţionează din
cauza unor situaţii temporare cum ar
fi senzori acoperiţi de zăpadă, r se
aprinde sau un mesaj este afişat în Centrul de informaţii pentru şofer.
Mesajele autovehiculului 3 132.9 Avertisment
În unele situaţii, diferitele
suprafeţe reflectante ale unor
obiecte, precum şi surse de
zgomot exterioare, pot cauza
nedetectarea obstacolelor de
către sistem.
Se va acorda o atenţie specială
obstacolelor ce pot avaria partea inferioară a barei de protecţie.

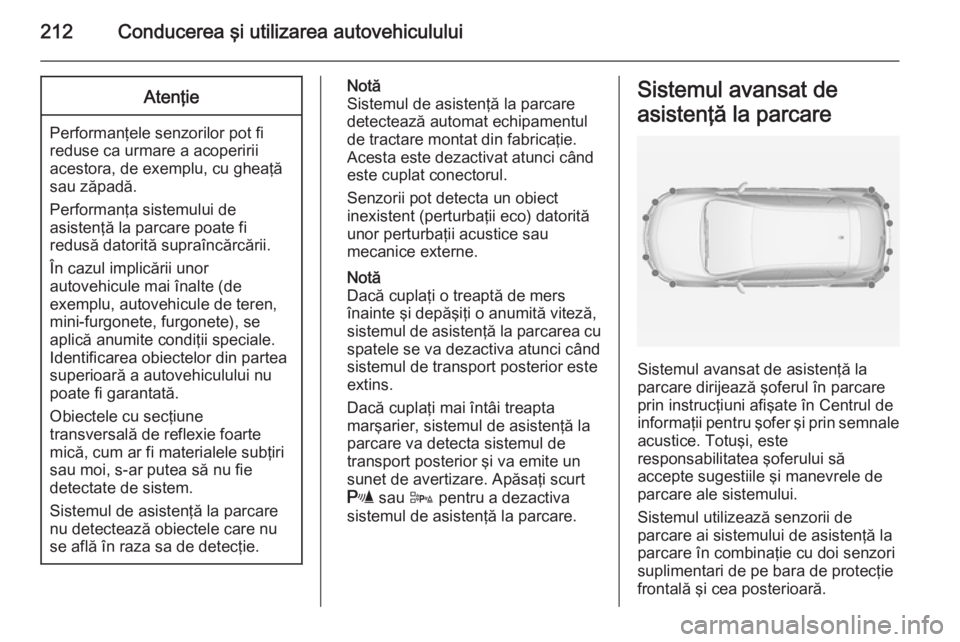

212Conducerea şi utilizarea autovehicululuiAtenţie
Performanţele senzorilor pot fi
reduse ca urmare a acoperirii
acestora, de exemplu, cu gheaţă
sau zăpadă.
Performanţa sistemului de
asistenţă la parcare poate fi
redusă datorită supraîncărcării.
În cazul implicării unor
autovehicule mai înalte (de
exemplu, autovehicule de teren,
mini-furgonete, furgonete), se
aplică anumite condiţii speciale. Identificarea obiectelor din partea
superioară a autovehiculului nu
poate fi garantată.
Obiectele cu secţiune
transversală de reflexie foarte
mică, cum ar fi materialele subţiri
sau moi, s-ar putea să nu fie
detectate de sistem.
Sistemul de asistenţă la parcare
nu detectează obiectele care nu
se află în raza sa de detecţie.
Notă
Sistemul de asistenţă la parcare
detectează automat echipamentul
de tractare montat din fabricaţie.
Acesta este dezactivat atunci când
este cuplat conectorul.
Senzorii pot detecta un obiect
inexistent (perturbaţii eco) datorită
unor perturbaţii acustice sau
mecanice externe.
Notă
Dacă cuplaţi o treaptă de mers
înainte şi depăşiţi o anumită viteză,
sistemul de asistenţă la parcarea cu spatele se va dezactiva atunci când
sistemul de transport posterior este
extins.
Dacă cuplaţi mai întâi treapta
marşarier, sistemul de asistenţă la
parcare va detecta sistemul de
transport posterior şi va emite un
sunet de avertizare. Apăsaţi scurt
r sau D pentru a dezactiva
sistemul de asistenţă la parcare.Sistemul avansat de
asistenţă la parcare
Sistemul avansat de asistenţă la
parcare dirijează şoferul în parcare
prin instrucţiuni afişate în Centrul de informaţii pentru şofer şi prin semnale acustice. Totuşi, este
responsabilitatea şoferului să
accepte sugestiile şi manevrele de
parcare ale sistemului.
Sistemul utilizează senzorii de
parcare ai sistemului de asistenţă la
parcare în combinaţie cu doi senzori
suplimentari de pe bara de protecţie
frontală şi cea posterioară.

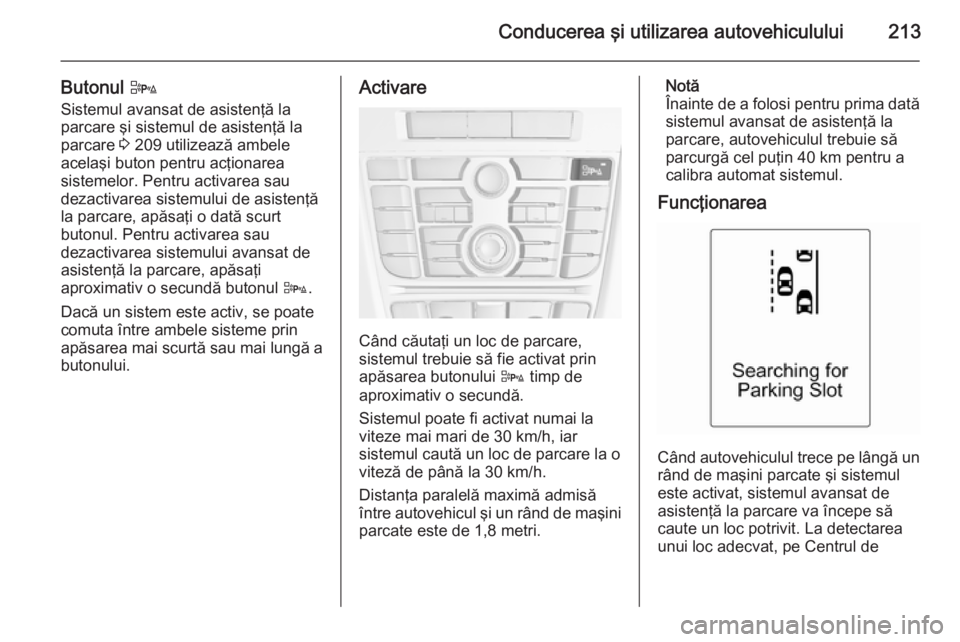

Conducerea şi utilizarea autovehiculului213
Butonul D
Sistemul avansat de asistenţă la
parcare şi sistemul de asistenţă la
parcare 3 209 utilizează ambele
acelaşi buton pentru acţionarea
sistemelor. Pentru activarea sau
dezactivarea sistemului de asistenţă
la parcare, apăsaţi o dată scurt
butonul. Pentru activarea sau
dezactivarea sistemului avansat de
asistenţă la parcare, apăsaţi
aproximativ o secundă butonul D.
Dacă un sistem este activ, se poate
comuta între ambele sisteme prin
apăsarea mai scurtă sau mai lungă a
butonului.Activare
Când căutaţi un loc de parcare,
sistemul trebuie să fie activat prin
apăsarea butonului D timp de
aproximativ o secundă.
Sistemul poate fi activat numai la
viteze mai mari de 30 km/h, iar
sistemul caută un loc de parcare la o viteză de până la 30 km/h.
Distanţa paralelă maximă admisă
între autovehicul şi un rând de maşini
parcate este de 1,8 metri.
Notă
Înainte de a folosi pentru prima dată sistemul avansat de asistenţă la
parcare, autovehiculul trebuie să
parcurgă cel puţin 40 km pentru a
calibra automat sistemul.
Funcţionarea
Când autovehiculul trece pe lângă un rând de maşini parcate şi sistemul
este activat, sistemul avansat de asistenţă la parcare va începe să
caute un loc potrivit. La detectarea
unui loc adecvat, pe Centrul de

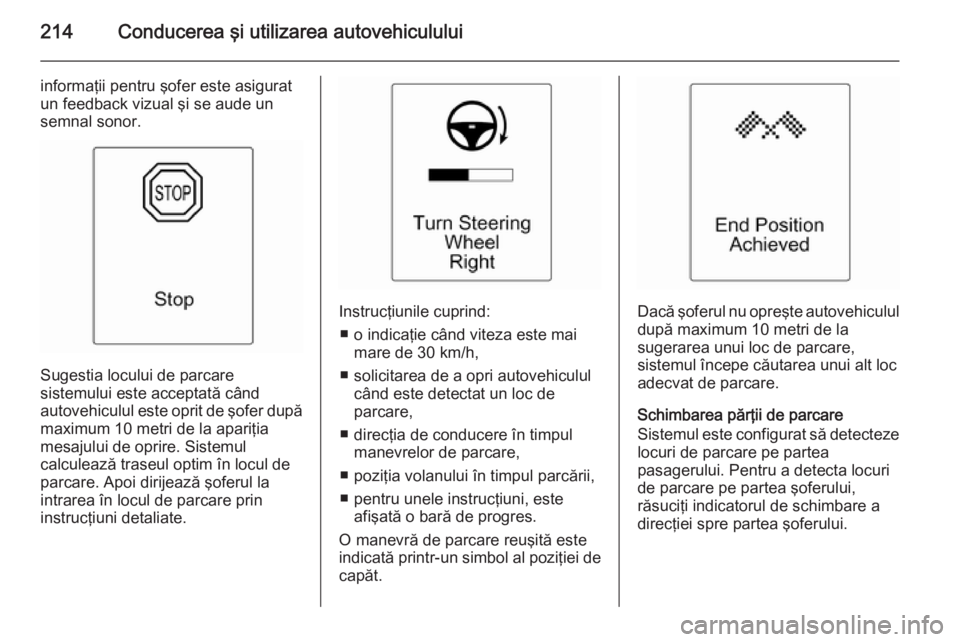

214Conducerea şi utilizarea autovehiculului
informaţii pentru şofer este asiguratun feedback vizual şi se aude un
semnal sonor.
Sugestia locului de parcare
sistemului este acceptată când
autovehiculul este oprit de şofer după
maximum 10 metri de la apariţia
mesajului de oprire. Sistemul
calculează traseul optim în locul de
parcare. Apoi dirijează şoferul la
intrarea în locul de parcare prin
instrucţiuni detaliate.
Instrucţiunile cuprind:
■ o indicaţie când viteza este mai mare de 30 km/h,
■ solicitarea de a opri autovehiculul când este detectat un loc de
parcare,
■ direcţia de conducere în timpul manevrelor de parcare,
■ poziţia volanului în timpul parcării,
■ pentru unele instrucţiuni, este afişată o bară de progres.
O manevră de parcare reuşită este
indicată printr-un simbol al poziţiei de capăt.Dacă şoferul nu opreşte autovehiculul
după maximum 10 metri de la
sugerarea unui loc de parcare,
sistemul începe căutarea unui alt loc
adecvat de parcare.
Schimbarea părţii de parcare
Sistemul este configurat să detecteze locuri de parcare pe partea
pasagerului. Pentru a detecta locuri de parcare pe partea şoferului,
răsuciţi indicatorul de schimbare a
direcţiei spre partea şoferului.

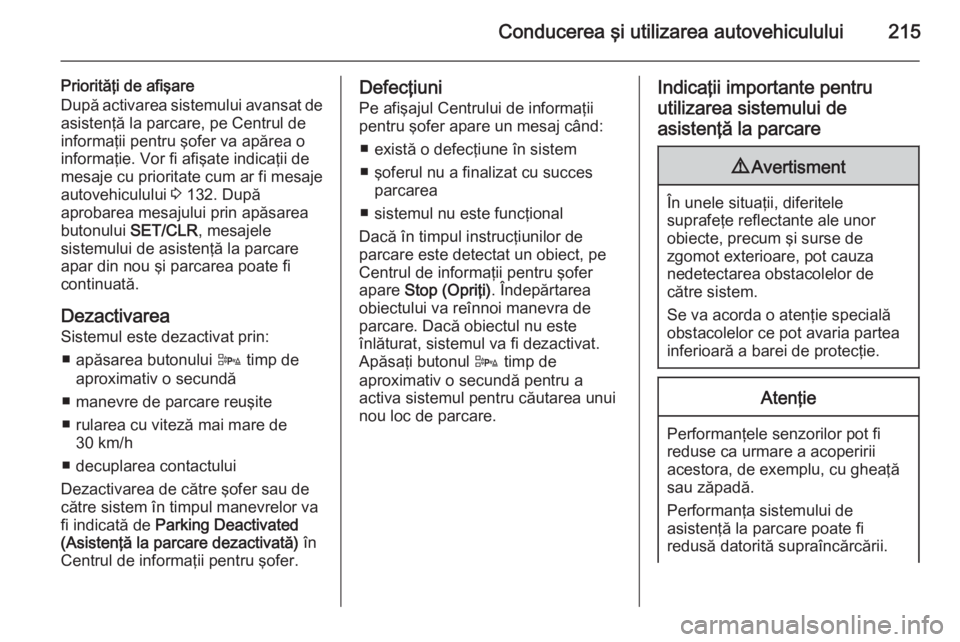

Conducerea şi utilizarea autovehiculului215
Priorităţi de afişare
După activarea sistemului avansat de
asistenţă la parcare, pe Centrul de
informaţii pentru şofer va apărea o
informaţie. Vor fi afişate indicaţii de
mesaje cu prioritate cum ar fi mesaje
autovehiculului 3 132. După
aprobarea mesajului prin apăsarea
butonului SET/CLR, mesajele
sistemului de asistenţă la parcare
apar din nou şi parcarea poate fi
continuată.
Dezactivarea Sistemul este dezactivat prin:
■ apăsarea butonului D timp de
aproximativ o secundă
■ manevre de parcare reuşite
■ rularea cu viteză mai mare de 30 km/h
■ decuplarea contactului
Dezactivarea de către şofer sau de
către sistem în timpul manevrelor va
fi indicată de Parking Deactivated
(Asistenţă la parcare dezactivată) în
Centrul de informaţii pentru şofer.Defecţiuni
Pe afişajul Centrului de informaţii
pentru şofer apare un mesaj când:
■ există o defecţiune în sistem
■ şoferul nu a finalizat cu succes parcarea
■ sistemul nu este funcţional
Dacă în timpul instrucţiunilor de
parcare este detectat un obiect, pe
Centrul de informaţii pentru şofer
apare Stop (Opriţi) . Îndepărtarea
obiectului va reînnoi manevra de parcare. Dacă obiectul nu este
înlăturat, sistemul va fi dezactivat.
Apăsaţi butonul D timp de
aproximativ o secundă pentru a
activa sistemul pentru căutarea unui
nou loc de parcare.Indicaţii importante pentru
utilizarea sistemului de
asistenţă la parcare9 Avertisment
În unele situaţii, diferitele
suprafeţe reflectante ale unor
obiecte, precum şi surse de
zgomot exterioare, pot cauza
nedetectarea obstacolelor de
către sistem.
Se va acorda o atenţie specială
obstacolelor ce pot avaria partea inferioară a barei de protecţie.
Atenţie
Performanţele senzorilor pot fi
reduse ca urmare a acoperirii
acestora, de exemplu, cu gheaţă
sau zăpadă.
Performanţa sistemului de
asistenţă la parcare poate fi
redusă datorită supraîncărcării.

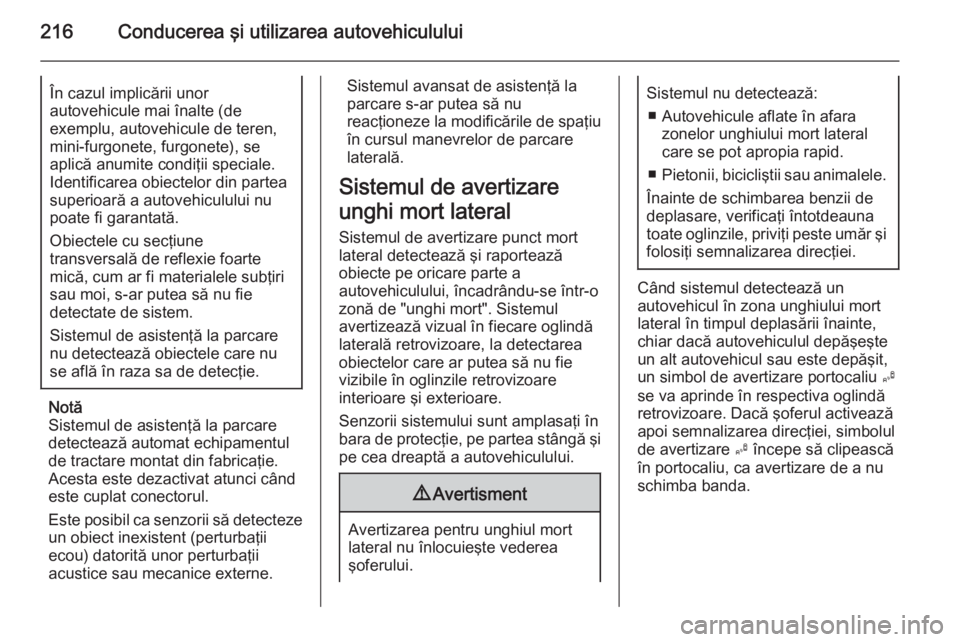

216Conducerea şi utilizarea autovehicululuiÎn cazul implicării unor
autovehicule mai înalte (de
exemplu, autovehicule de teren,
mini-furgonete, furgonete), se
aplică anumite condiţii speciale. Identificarea obiectelor din partea
superioară a autovehiculului nu
poate fi garantată.
Obiectele cu secţiune
transversală de reflexie foarte
mică, cum ar fi materialele subţiri
sau moi, s-ar putea să nu fie
detectate de sistem.
Sistemul de asistenţă la parcare
nu detectează obiectele care nu
se află în raza sa de detecţie.
Notă
Sistemul de asistenţă la parcare
detectează automat echipamentul
de tractare montat din fabricaţie.
Acesta este dezactivat atunci când
este cuplat conectorul.
Este posibil ca senzorii să detecteze un obiect inexistent (perturbaţii
ecou) datorită unor perturbaţii
acustice sau mecanice externe.
Sistemul avansat de asistenţă la
parcare s-ar putea să nu
reacţioneze la modificările de spaţiu
în cursul manevrelor de parcare
laterală.
Sistemul de avertizare
unghi mort lateral Sistemul de avertizare punct mort
lateral detectează şi raportează
obiecte pe oricare parte a
autovehiculului, încadrându-se într-o
zonă de "unghi mort". Sistemul
avertizează vizual în fiecare oglindă
laterală retrovizoare, la detectarea
obiectelor care ar putea să nu fie
vizibile în oglinzile retrovizoare
interioare şi exterioare.
Senzorii sistemului sunt amplasaţi în
bara de protecţie, pe partea stângă şi
pe cea dreaptă a autovehiculului.9 Avertisment
Avertizarea pentru unghiul mort
lateral nu înlocuieşte vederea
şoferului.
Sistemul nu detectează:
■ Autovehicule aflate în afara zonelor unghiului mort lateral
care se pot apropia rapid.
■ Pietonii, bicicliştii sau animalele.
Înainte de schimbarea benzii de
deplasare, verificaţi întotdeauna
toate oglinzile, priviţi peste umăr şi
folosiţi semnalizarea direcţiei.
Când sistemul detectează un
autovehicul în zona unghiului mort
lateral în timpul deplasării înainte,
chiar dacă autovehiculul depăşeşte
un alt autovehicul sau este depăşit,
un simbol de avertizare portocaliu B
se va aprinde în respectiva oglindă
retrovizoare. Dacă şoferul activează
apoi semnalizarea direcţiei, simbolul
de avertizare B începe să clipească
în portocaliu, ca avertizare de a nu
schimba banda.

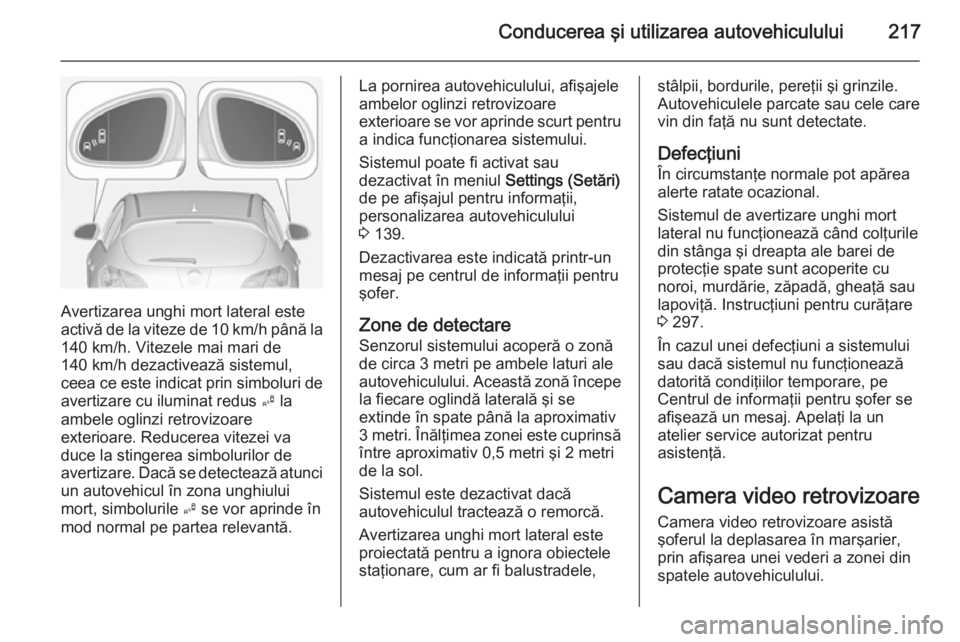

Conducerea şi utilizarea autovehiculului217
Avertizarea unghi mort lateral este
activă de la viteze de 10 km/h până la 140 km/h. Vitezele mai mari de
140 km/h dezactivează sistemul,
ceea ce este indicat prin simboluri de
avertizare cu iluminat redus B la
ambele oglinzi retrovizoare
exterioare. Reducerea vitezei va
duce la stingerea simbolurilor de
avertizare. Dacă se detectează atunci
un autovehicul în zona unghiului
mort, simbolurile B se vor aprinde în
mod normal pe partea relevantă.
La pornirea autovehiculului, afişajele
ambelor oglinzi retrovizoare
exterioare se vor aprinde scurt pentru a indica funcţionarea sistemului.
Sistemul poate fi activat sau
dezactivat în meniul Settings (Setări)
de pe afişajul pentru informaţii,
personalizarea autovehiculului
3 139.
Dezactivarea este indicată printr-un
mesaj pe centrul de informaţii pentru
şofer.
Zone de detectare Senzorul sistemului acoperă o zonă
de circa 3 metri pe ambele laturi ale
autovehiculului. Această zonă începe
la fiecare oglindă laterală şi se
extinde în spate până la aproximativ 3 metri. Înălţimea zonei este cuprinsă
între aproximativ 0,5 metri şi 2 metri
de la sol.
Sistemul este dezactivat dacă
autovehiculul tractează o remorcă.
Avertizarea unghi mort lateral este
proiectată pentru a ignora obiectele
staţionare, cum ar fi balustradele,stâlpii, bordurile, pereţii şi grinzile.
Autovehiculele parcate sau cele care
vin din faţă nu sunt detectate.
Defecţiuni
În circumstanţe normale pot apărea alerte ratate ocazional.
Sistemul de avertizare unghi mort
lateral nu funcţionează când colţurile
din stânga şi dreapta ale barei de
protecţie spate sunt acoperite cu
noroi, murdărie, zăpadă, gheaţă sau lapoviţă. Instrucţiuni pentru curăţare
3 297.
În cazul unei defecţiuni a sistemului
sau dacă sistemul nu funcţionează
datorită condiţiilor temporare, pe
Centrul de informaţii pentru şofer se
afişează un mesaj. Apelaţi la un
atelier service autorizat pentru
asistenţă.
Camera video retrovizoare Camera video retrovizoare asistă
şoferul la deplasarea în marşarier,
prin afişarea unei vederi a zonei din
spatele autovehiculului.

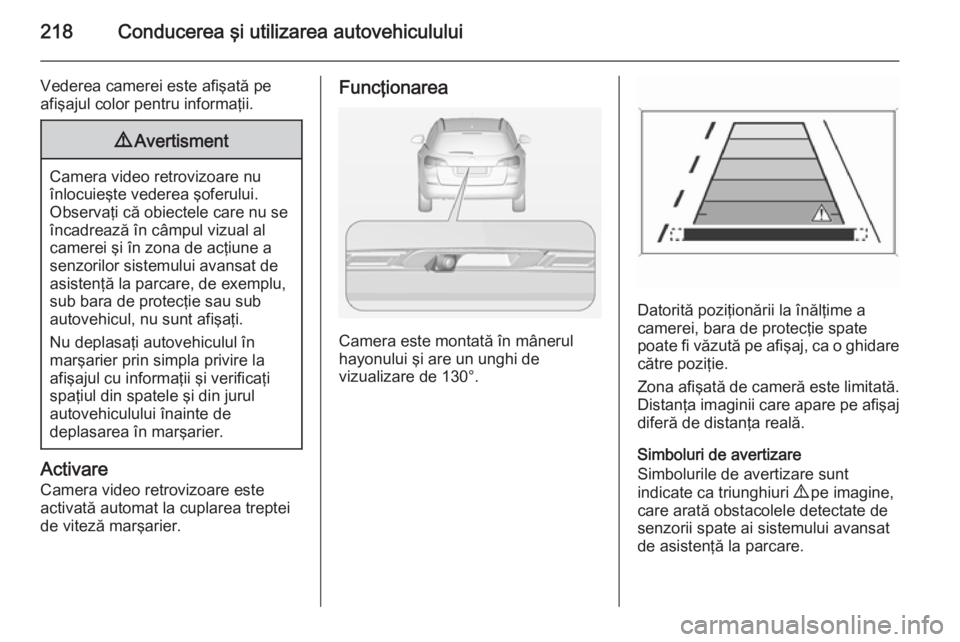

218Conducerea şi utilizarea autovehiculului
Vederea camerei este afişată pe
afişajul color pentru informaţii.9 Avertisment
Camera video retrovizoare nu
înlocuieşte vederea şoferului.
Observaţi că obiectele care nu se
încadrează în câmpul vizual al
camerei şi în zona de acţiune a
senzorilor sistemului avansat de
asistenţă la parcare, de exemplu,
sub bara de protecţie sau sub
autovehicul, nu sunt afişaţi.
Nu deplasaţi autovehiculul în
marşarier prin simpla privire la
afişajul cu informaţii şi verificaţi
spaţiul din spatele şi din jurul
autovehiculului înainte de
deplasarea în marşarier.
Activare
Camera video retrovizoare este
activată automat la cuplarea treptei
de viteză marşarier.
Funcţionarea
Camera este montată în mânerul
hayonului şi are un unghi de
vizualizare de 130°.
Datorită poziţionării la înălţime a
camerei, bara de protecţie spate
poate fi văzută pe afişaj, ca o ghidare
către poziţie.
Zona afişată de cameră este limitată. Distanţa imaginii care apare pe afişaj
diferă de distanţa reală.
Simboluri de avertizare
Simbolurile de avertizare sunt
indicate ca triunghiuri 9 pe imagine,
care arată obstacolele detectate de
senzorii spate ai sistemului avansat
de asistenţă la parcare.
