Îngrijirea autovehiculului249
3. Scoateţi becul din soclu şiînlocuiţi-l cu un bec nou.
4. Introduceţi soclul becului în reflector. Potriviţi capacul şi rotiţi-
l în sens orar.
Hatchback cu 3 portiere
Farul cu bi-halogen (1) cu un bec
pentru faza scurtă şi faza lungă.
Lămpile de poziţie laterale/ funcţia
lumini pe timp de zi (2) .
Faza scurtă/lungă (1)
1. Rotiţi capacul (1) în sens antiorar
şi scoateţi-l.
2. Rotiţi soclul becului în sensantiorar pentru deblocare.
Scoateţi soclul becului din
reflector.
3. Deblocaţi soclul becului din fişa de conectare prin presarea clemei
de fixare.
4. Înlocuiţi becul şi conectaţi suportul becului cu fişa
conectoare.
5. Introduceţi soclul becului, prin introducerea celor două urechi în
reflector şi rotirea acestuia în sens orar pentru blocare.
6. Potriviţi capacul şi rotiţi-l în sens orar.

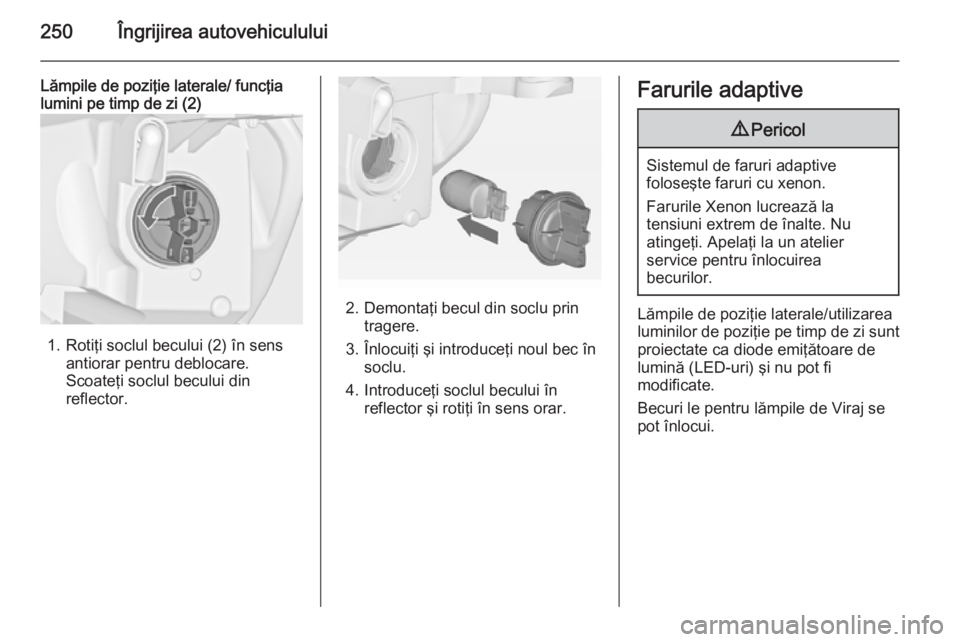

250Îngrijirea autovehiculului
Lămpile de poziţie laterale/ funcţia
lumini pe timp de zi (2)
1. Rotiţi soclul becului (2) în sens
antiorar pentru deblocare.
Scoateţi soclul becului din
reflector.
2. Demontaţi becul din soclu prin tragere.
3. Înlocuiţi şi introduceţi noul bec în soclu.
4. Introduceţi soclul becului în reflector şi rotiţi în sens orar.
Farurile adaptive9 Pericol
Sistemul de faruri adaptive
foloseşte faruri cu xenon.
Farurile Xenon lucrează la
tensiuni extrem de înalte. Nu
atingeţi. Apelaţi la un atelier
service pentru înlocuirea
becurilor.
Lămpile de poziţie laterale/utilizarea
luminilor de poziţie pe timp de zi sunt
proiectate ca diode emiţătoare de
lumină (LED-uri) şi nu pot fi
modificate.
Becuri le pentru lămpile de Viraj se
pot înlocui.

Îngrijirea autovehiculului251
Farurile pentru viraje
1. Rotiţi capacul în sens antiorar şiscoateţi-l.
2. Rotiţi soclul becului în sensantiorar pentru deblocare.
Scoateţi soclul becului din
reflector.
3. Decuplaţi prin tragere becul din fişa conectoare.
4. Înlocuiţi becul şi conectaţi suportul becului cu fişa
conectoare.
5. Introduceţi soclul becului, prin introducerea celor două urechi în
reflector şi rotirea acestuia în sens orar pentru blocare.
6. Potriviţi capacul şi rotiţi-l în sens orar.
Proiectoarele de ceaţă
Hatchback cu 5 portiere, notchback cu patru portiere,Sports tourer
1. Eliberaţi ambele capace cu o şurubelniţă în zona marcată.

252Îngrijirea autovehiculului
2. Deşurubaţi ambele şuruburi şiscoateţi ansamblul farului de la
bara de protecţie.
3. Deşurubaţi cele trei şuruburi şi scoateţi ansamblul proiector ului
de ceaţă de la bara de protecţie.
4. Rotiţi soclul becului în sens antiorar şi scoateţi-l din reflector.
5. Deblocaţi soclul becului din fişa de conectare prin presarea clemei
de fixare.
6. Înlocuiţi şi introduceţi soclul becului în reflector, rotiţi soclul în
sens orar şi fixaţi fişa de
conectare.
7. Fixaţi ansamblul proiector ului de ceaţă în bara de protecţie şi fixaţi
cu cele trei şuruburi.
8. Fixaţi ansamblul farului în bara de
protecţie şi fixaţi cu ambele
şuruburi.
9. Închideţi ambele capace.
Hatchback cu 3 portiere
1. Desfaceţi capacul cu ajutorul unei
şurubelniţe în degajare şi scoateţi capacul.

Îngrijirea autovehiculului253
2. Deşurubaţi ambele şuruburi şiscoateţi ansamblul de iluminat de
la bara de protecţie.
3. Rotiţi soclul becului în sens antiorar şi scoateţi-l din reflector.
4. Deblocaţi soclul becului din fişa de conectare prin presarea clemei
de fixare.
5. Demontaţi şi înlocuiţi soclul becului cu becul şi ataşaţi fişa de
conectare.
6. Introduceţi soclul becului în reflector, răsuciţi în sens orar şi
cuplaţi.
7. Montaţi ansamblul lămpii prin strângerea ambelor şuruburi.
8. Asamblaţi şi fixaţi capacul.Lămpile de semnalizare
din faţă
Hatchback cu 5 portiere,notchback cu patru portiere,Sports tourer
1. Eliberaţi ambele capace cu o şurubelniţă în zona marcată.

254Îngrijirea autovehiculului
2. Deşurubaţi ambele şuruburi şiscoateţi ansamblul de iluminat de
la bara de protecţie.
3. Deblocaţi soclul becului de la reflector prin presarea ambelor
cleme de fixare.
4. Decuplaţi fişa de conectare de la soclul becului, apăsând clema de
fixare.
5. Scoateţi şi înlocuiţi soclul becului împreună cu becul.
6. Introduceţi soclul becului în reflector şi fixaţi fişa de conectare.
7. Fixaţi ansamblul de iluminat în bara de protecţie şi fixaţi cu
ambele şuruburi.
8. Închideţi ambele capace.
Hatchback cu 5 portiere, notchback
cu 4 portiere, Sports tourer cu bară de
protecţie faţă Sport/GSi
Aceste becuri sunt accesibile de sub
autovehicul.
1. Deblocaţi clema elastică şi apoi pivotaţi-o spre înapoi.
2. Trageţi soclul becului împreună cu becul din reflector.

Îngrijirea autovehiculului255
3. Deblocaţi soclul becului din fişade conectare prin presarea clemei
de fixare.
4. Scoateţi şi înlocuiţi soclul becului împreună cu becul.
5. Cuplaţi fişa de conectare.
6. Introduceţi soclul becului în reflector.
7. Pivotaţi clema elastică spre înainte şi fixaţi-o în poziţie.
Hatchback cu 3 portiere
1. Rotiţi capacul (1) în sens antiorarşi scoateţi-l.
2. Rotiţi soclul becului în sens anti-orar pentru a decupla şi a scoate
din reflector.
3. Demontaţi becul din soclu prin răsucire în sens invers acelor de
ceasornic.
4. Înlocuiţi şi introduceţi noul bec în soclu prin răsucire în sens orar.
5. Introduceţi soclul becului în reflector şi rotiţi în sens orar.
6. Potriviţi capacul şi rotiţi-l în sens orar.

256Îngrijirea autovehicululuiLămpile de poziţie din
spate
Hatchback cu 5 portiere
1. Desprindeţi capacul pe latura respectivă şi scoateţi-l.
2. Deşurubaţi manual piuliţa defixare din plastic din interior.
3. Retrageţi cu grijă ansamblul lămpilor de poziţie din spate din
locaş şi îndepărtaţi-l. Aveţi grijă să
rămână în poziţie traseul
cablajelor.
4. Detaşaţi cablul din opritor.
5. Detaşaţi fişa de conectare de pe soclul becului.
6. Deşurubaţi cele trei şuruburi cu oşurubelniţă şi scoateţi soclulbecului din ansamblul lămpilor.

Îngrijirea autovehiculului257
7. Scoateţi şi înlocuiţi becul trăgândsau împingând uşor becul în soclu
şi rotind în sens anti-orar:
Lumină spate ( 1)
Lampa de frână ( 2)
Lampa de semnalizare ( 3)
8. Introduceţi soclul becului în corpul
lămpii şi înşurubaţi-l în poziţie.
Cuplaţi fişa de conectare şi
presaţi cablul în opritor. Fixaţi
ansamblul de iluminat cu pinii de
prindere în locaşul din caroserie şi strângeţi piuliţa de fixare din
interiorul portbagajului.
Închideţi şi fixaţi capacul.
Ansamblul luminilor din hayon
1. Deschideţi hayonul şi scoateţi capacul şi ambele măşti de pe
partea respectivă.
2. Deşurubaţi şi scoateţi cele trei şuruburi.
3. Scoateţi ansamblul de iluminat. Aveţi grijă să rămână în poziţie
traseul cablajelor.
4. Presaţi clema de fixare şi scoateţi
soclul becului din corpul
ansamblului de iluminat.

258Îngrijirea autovehiculului
5. Scoateţi şi înlocuiţi becul trăgândsau împingând uşor becul în socluşi rotind în sens anti-orar:
Lumină spate ( 1)
Lampa de ceaţă spate/Lampa de
marşarier ( 2), în funcţie de parte.
6. Introduceţi soclul becului în corpul
lămpii. Fixaţi ansamblul de
iluminat pe hayon şi strângeţi
şuruburile din interior. Montaţi
toate capacele.
Notchback cu 4 portiere
1. Scoateţi capacul de pe partea corespunzătoare.
2. Deşurubaţi manual cele douăpiuliţe de fixare din plastic.
3. Retrageţi cu grijă ansamblul lămpilor de poziţie din spate din
locaş şi îndepărtaţi-l. Aveţi grijă să
rămână în poziţie traseul
cablajelor.
4. Detaşaţi fişa de conectare de pe soclul becului.
5. Scoateţi prin rotire suportulbecului şi înlocuiţi becul trăgând
sau împingând becul uşor în
soclul şi rotind în sens anti-orar:
Lampa de poziţie spate/ frână ( 1)
