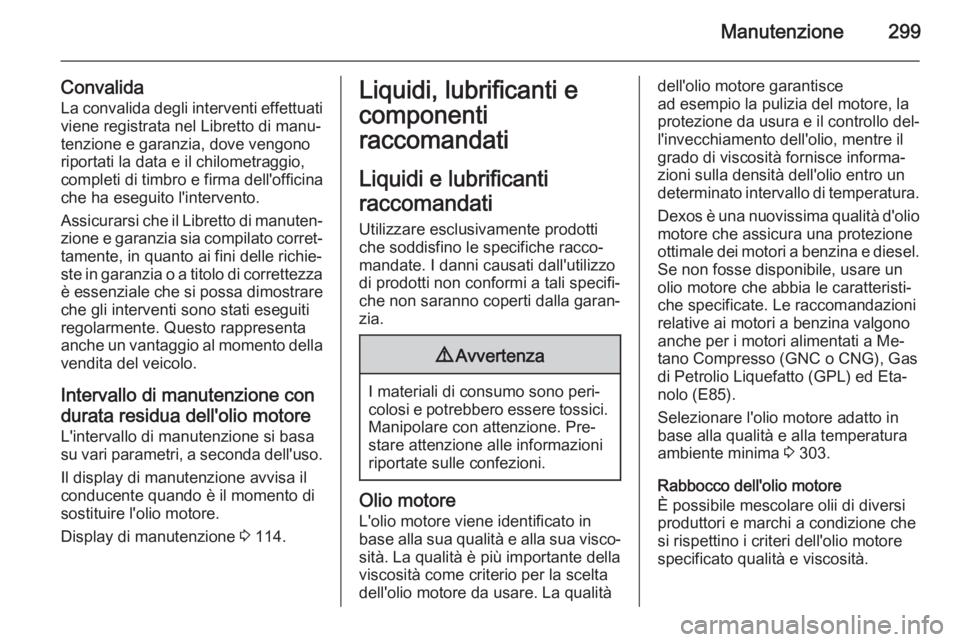

Manutenzione299
Convalida
La convalida degli interventi effettuati
viene registrata nel Libretto di manu‐
tenzione e garanzia, dove vengono riportati la data e il chilometraggio,
completi di timbro e firma dell'officina
che ha eseguito l'intervento.
Assicurarsi che il Libretto di manuten‐ zione e garanzia sia compilato corret‐ tamente, in quanto ai fini delle richie‐
ste in garanzia o a titolo di correttezza
è essenziale che si possa dimostrare
che gli interventi sono stati eseguiti
regolarmente. Questo rappresenta
anche un vantaggio al momento della vendita del veicolo.
Intervallo di manutenzione con
durata residua dell'olio motore
L'intervallo di manutenzione si basa
su vari parametri, a seconda dell'uso.
Il display di manutenzione avvisa il
conducente quando è il momento di
sostituire l'olio motore.
Display di manutenzione 3 114.Liquidi, lubrificanti e
componenti
raccomandati
Liquidi e lubrificanti
raccomandati Utilizzare esclusivamente prodotti
che soddisfino le specifiche racco‐
mandate. I danni causati dall'utilizzo
di prodotti non conformi a tali specifi‐
che non saranno coperti dalla garan‐
zia.9 Avvertenza
I materiali di consumo sono peri‐
colosi e potrebbero essere tossici. Manipolare con attenzione. Pre‐
stare attenzione alle informazioni
riportate sulle confezioni.
Olio motore
L'olio motore viene identificato in
base alla sua qualità e alla sua visco‐
sità. La qualità è più importante della
viscosità come criterio per la scelta
dell'olio motore da usare. La qualità
dell'olio motore garantisce
ad esempio la pulizia del motore, la
protezione da usura e il controllo del‐ l'invecchiamento dell'olio, mentre il
grado di viscosità fornisce informa‐
zioni sulla densità dell'olio entro un
determinato intervallo di temperatura.
Dexos è una nuovissima qualità d'olio
motore che assicura una protezione
ottimale dei motori a benzina e diesel. Se non fosse disponibile, usare un
olio motore che abbia le caratteristi‐
che specificate. Le raccomandazioni
relative ai motori a benzina valgono
anche per i motori alimentati a Me‐
tano Compresso (GNC o CNG), Gas
di Petrolio Liquefatto (GPL) ed Eta‐
nolo (E85).
Selezionare l'olio motore adatto in base alla qualità e alla temperatura
ambiente minima 3 303.
Rabbocco dell'olio motore È possibile mescolare olii di diversi
produttori e marchi a condizione che
si rispettino i criteri dell'olio motore
specificato qualità e viscosità.

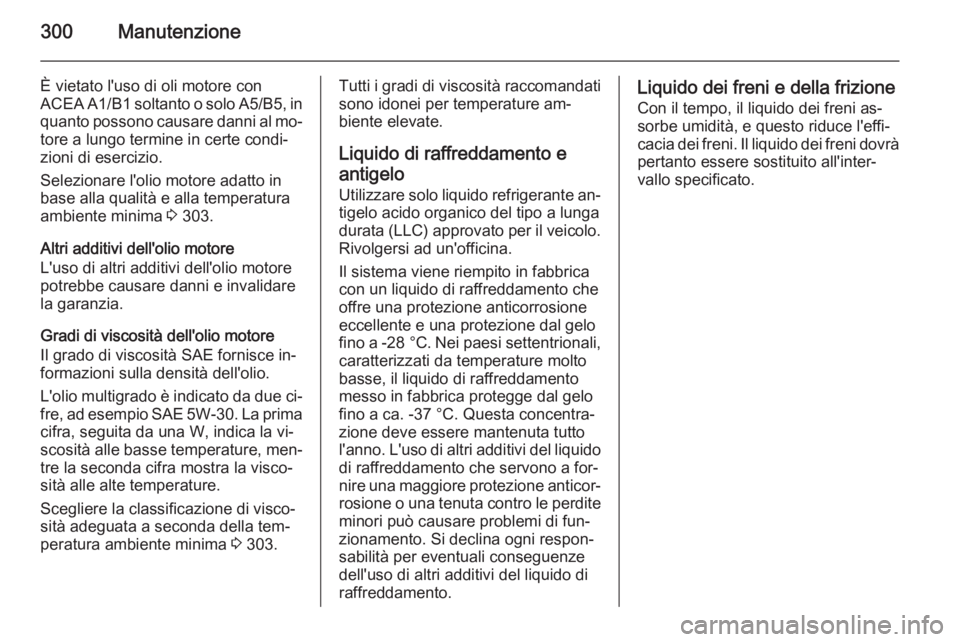

300Manutenzione
È vietato l'uso di oli motore con
ACEA A1/B1 soltanto o solo A5/B5, in quanto possono causare danni al mo‐
tore a lungo termine in certe condi‐
zioni di esercizio.
Selezionare l'olio motore adatto in base alla qualità e alla temperatura
ambiente minima 3 303.
Altri additivi dell'olio motore
L'uso di altri additivi dell'olio motore
potrebbe causare danni e invalidare
la garanzia.
Gradi di viscosità dell'olio motore
Il grado di viscosità SAE fornisce in‐
formazioni sulla densità dell'olio.
L'olio multigrado è indicato da due ci‐ fre, ad esempio SAE 5W-30. La primacifra, seguita da una W, indica la vi‐
scosità alle basse temperature, men‐
tre la seconda cifra mostra la visco‐
sità alle alte temperature.
Scegliere la classificazione di visco‐
sità adeguata a seconda della tem‐
peratura ambiente minima 3 303.Tutti i gradi di viscosità raccomandati
sono idonei per temperature am‐
biente elevate.
Liquido di raffreddamento e
antigelo Utilizzare solo liquido refrigerante an‐
tigelo acido organico del tipo a lunga
durata (LLC) approvato per il veicolo. Rivolgersi ad un'officina.
Il sistema viene riempito in fabbrica
con un liquido di raffreddamento che
offre una protezione anticorrosione
eccellente e una protezione dal gelo
fino a -28 °C . Nei paesi settentrionali,
caratterizzati da temperature molto
basse, il liquido di raffreddamento
messo in fabbrica protegge dal gelo
fino a ca. -37 °C. Questa concentra‐
zione deve essere mantenuta tutto
l'anno. L'uso di altri additivi del liquido
di raffreddamento che servono a for‐
nire una maggiore protezione anticor‐ rosione o una tenuta contro le perditeminori può causare problemi di fun‐
zionamento. Si declina ogni respon‐
sabilità per eventuali conseguenze
dell'uso di altri additivi del liquido di
raffreddamento.Liquido dei freni e della frizione
Con il tempo, il liquido dei freni as‐
sorbe umidità, e questo riduce l'effi‐
cacia dei freni. Il liquido dei freni dovrà pertanto essere sostituito all'inter‐
vallo specificato.

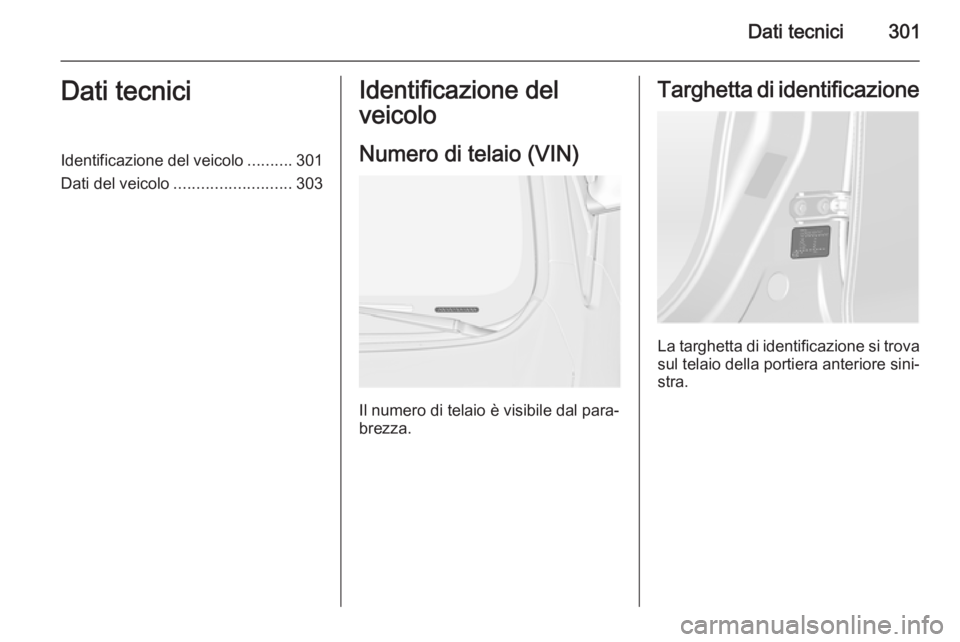

Dati tecnici301Dati tecniciIdentificazione del veicolo..........301
Dati del veicolo .......................... 303Identificazione del
veicolo
Numero di telaio (VIN)
Il numero di telaio è visibile dal para‐
brezza.
Targhetta di identificazione
La targhetta di identificazione si trova sul telaio della portiera anteriore sini‐
stra.

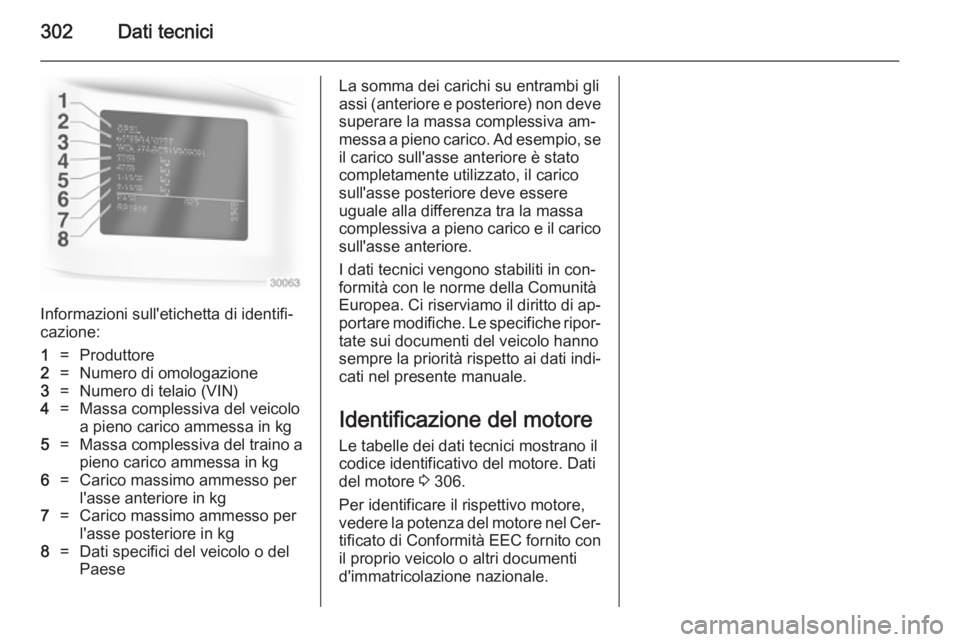

302Dati tecnici
Informazioni sull'etichetta di identifi‐
cazione:
1=Produttore2=Numero di omologazione3=Numero di telaio (VIN)4=Massa complessiva del veicolo
a pieno carico ammessa in kg5=Massa complessiva del traino a pieno carico ammessa in kg6=Carico massimo ammesso per
l'asse anteriore in kg7=Carico massimo ammesso per
l'asse posteriore in kg8=Dati specifici del veicolo o del
PaeseLa somma dei carichi su entrambi gli
assi (anteriore e posteriore) non deve
superare la massa complessiva am‐
messa a pieno carico. Ad esempio, se il carico sull'asse anteriore è stato
completamente utilizzato, il carico
sull'asse posteriore deve essere
uguale alla differenza tra la massa
complessiva a pieno carico e il carico
sull'asse anteriore.
I dati tecnici vengono stabiliti in con‐
formità con le norme della Comunità
Europea. Ci riserviamo il diritto di ap‐
portare modifiche. Le specifiche ripor‐
tate sui documenti del veicolo hanno
sempre la priorità rispetto ai dati indi‐
cati nel presente manuale.
Identificazione del motore
Le tabelle dei dati tecnici mostrano il
codice identificativo del motore. Dati
del motore 3 306.
Per identificare il rispettivo motore,
vedere la potenza del motore nel Cer‐
tificato di Conformità EEC fornito con
il proprio veicolo o altri documenti
d'immatricolazione nazionale.

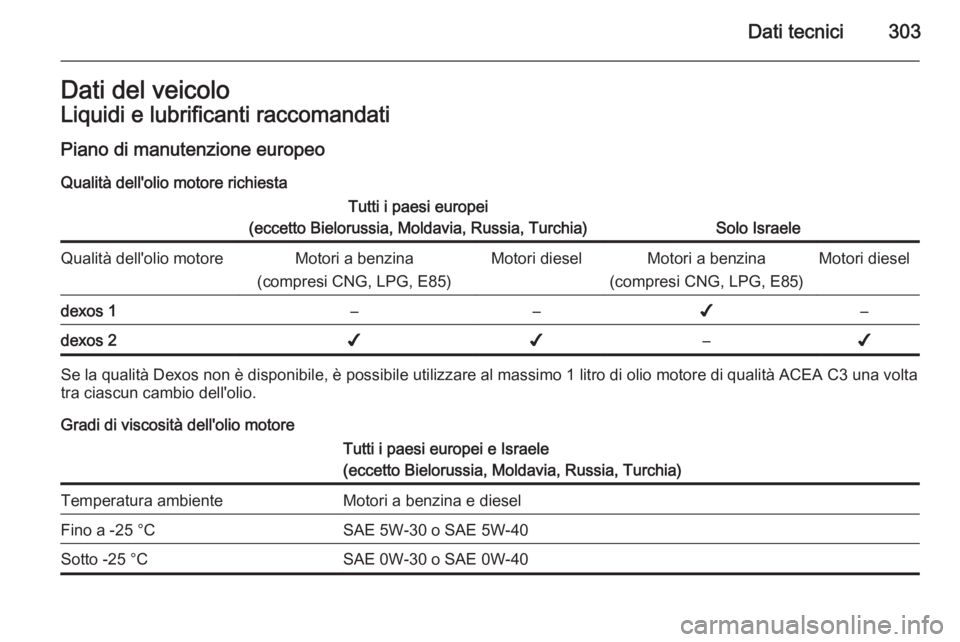

Dati tecnici303Dati del veicoloLiquidi e lubrificanti raccomandati
Piano di manutenzione europeo Qualità dell'olio motore richiestaTutti i paesi europei
(eccetto Bielorussia, Moldavia, Russia, Turchia)
Solo Israele
Qualità dell'olio motoreMotori a benzina
(compresi CNG, LPG, E85)Motori dieselMotori a benzina
(compresi CNG, LPG, E85)Motori dieseldexos 1––✔–dexos 2✔✔–✔
Se la qualità Dexos non è disponibile, è possibile utilizzare al massimo 1 litro di olio motore di qualità ACEA C3 una volta
tra ciascun cambio dell'olio.
Gradi di viscosità dell'olio motore
Tutti i paesi europei e Israele
(eccetto Bielorussia, Moldavia, Russia, Turchia)Temperatura ambienteMotori a benzina e dieselFino a -25 °CSAE 5W-30 o SAE 5W-40Sotto -25 °CSAE 0W-30 o SAE 0W-40

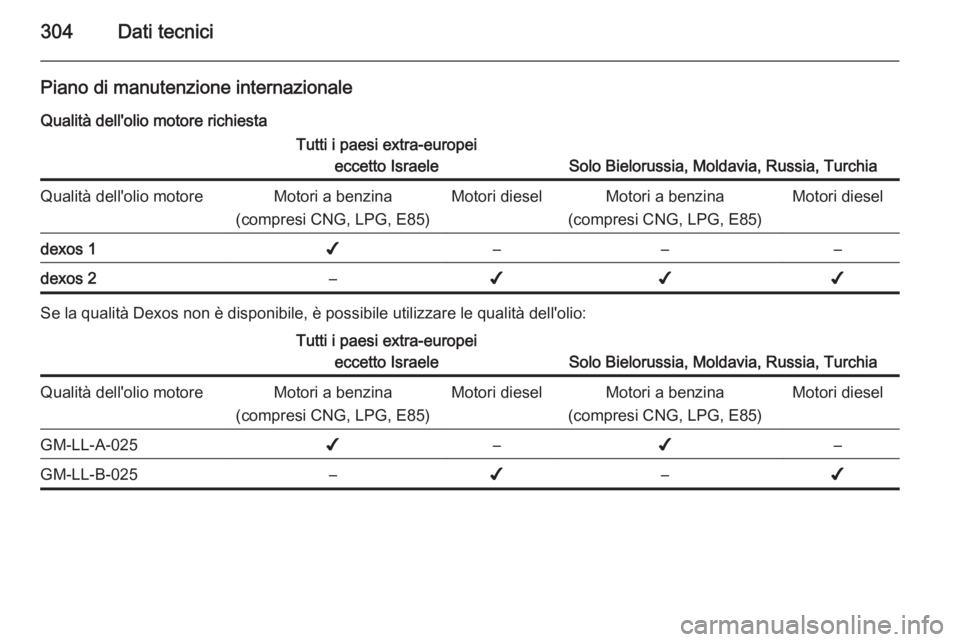

304Dati tecnici
Piano di manutenzione internazionaleQualità dell'olio motore richiestaTutti i paesi extra-europei eccetto Israele
Solo Bielorussia, Moldavia, Russia, Turchia
Qualità dell'olio motoreMotori a benzina
(compresi CNG, LPG, E85)Motori dieselMotori a benzina
(compresi CNG, LPG, E85)Motori dieseldexos 1✔–––dexos 2–✔✔✔
Se la qualità Dexos non è disponibile, è possibile utilizzare le qualità dell'olio:
Tutti i paesi extra-europei eccetto Israele
Solo Bielorussia, Moldavia, Russia, Turchia
Qualità dell'olio motoreMotori a benzina
(compresi CNG, LPG, E85)Motori dieselMotori a benzina
(compresi CNG, LPG, E85)Motori dieselGM-LL-A-025✔–✔–GM-LL-B-025–✔–✔

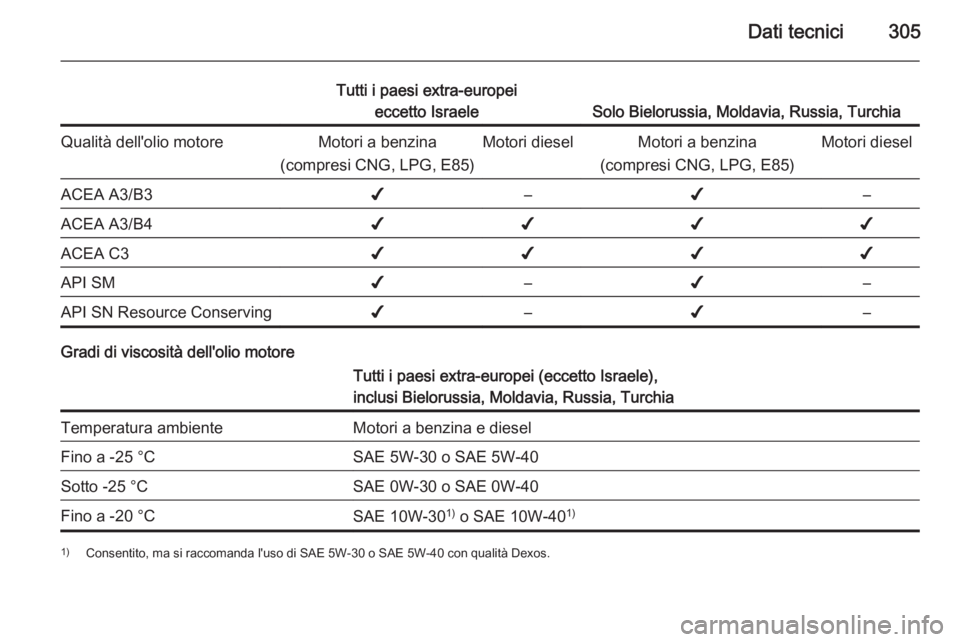

Dati tecnici305
Tutti i paesi extra-europeieccetto Israele
Solo Bielorussia, Moldavia, Russia, Turchia
Qualità dell'olio motoreMotori a benzina
(compresi CNG, LPG, E85)Motori dieselMotori a benzina
(compresi CNG, LPG, E85)Motori dieselACEA A3/B3✔–✔–ACEA A3/B4✔✔✔✔ACEA C3✔✔✔✔API SM✔–✔–API SN Resource Conserving✔–✔–
Gradi di viscosità dell'olio motore
Tutti i paesi extra-europei (eccetto Israele),
inclusi Bielorussia, Moldavia, Russia, TurchiaTemperatura ambienteMotori a benzina e dieselFino a -25 °CSAE 5W-30 o SAE 5W-40Sotto -25 °CSAE 0W-30 o SAE 0W-40Fino a -20 °CSAE 10W-30 1)
o SAE 10W-40 1)1)
Consentito, ma si raccomanda l'uso di SAE 5W-30 o SAE 5W-40 con qualità Dexos.

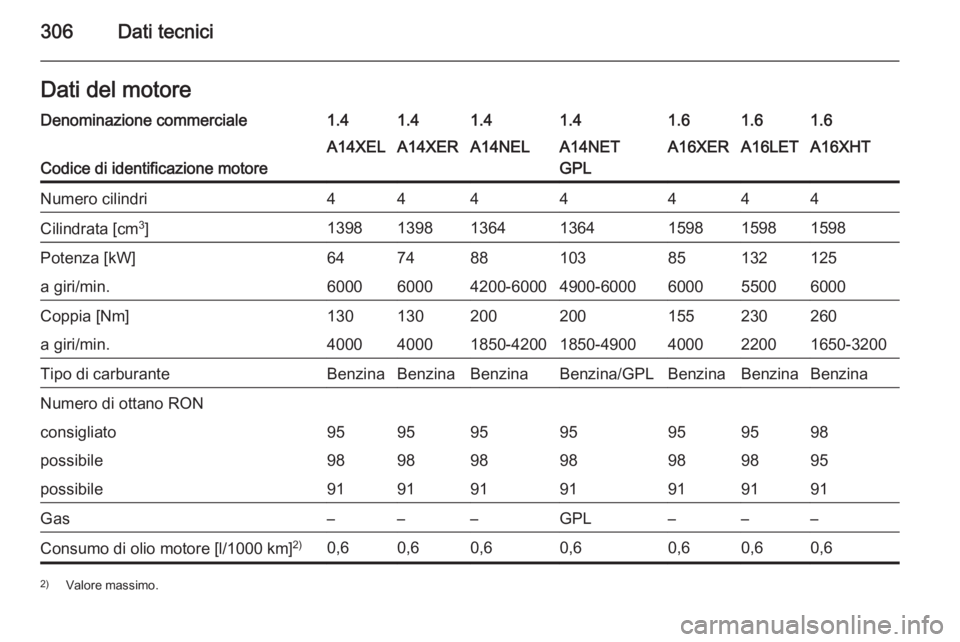

306Dati tecniciDati del motoreDenominazione commerciale1.41.41.41.41.61.61.6
Codice di identificazione motore
A14XELA14XERA14NELA14NET
GPLA16XERA16LETA16XHTNumero cilindri4444444Cilindrata [cm 3
]1398139813641364159815981598Potenza [kW]64748810385132125a giri/min.600060004200-60004900-6000600055006000Coppia [Nm]130130200200155230260a giri/min.400040001850-42001850-4900400022001650-3200Tipo di carburanteBenzinaBenzinaBenzinaBenzina/GPLBenzinaBenzinaBenzinaNumero di ottano RONconsigliato95959595959598possibile98989898989895possibile91919191919191Gas–––GPL–––Consumo di olio motore [l/1000 km] 2)0,60,60,60,60,60,60,62)
Valore massimo.

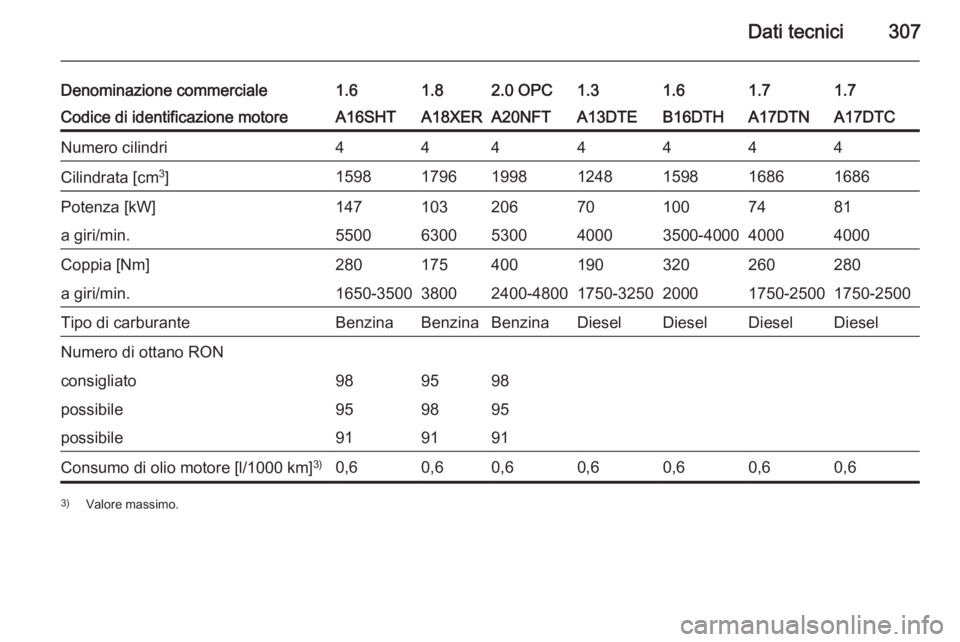

Dati tecnici307
Denominazione commerciale1.61.82.0 OPC1.31.61.71.7Codice di identificazione motoreA16SHTA18XERA20NFTA13DTEB16DTHA17DTNA17DTCNumero cilindri4444444Cilindrata [cm3
]1598179619981248159816861686Potenza [kW]147103206701007481a giri/min.55006300530040003500-400040004000Coppia [Nm]280175400190320260280a giri/min.1650-350038002400-48001750-325020001750-25001750-2500Tipo di carburanteBenzinaBenzinaBenzinaDieselDieselDieselDieselNumero di ottano RONconsigliato989598possibile959895possibile919191Consumo di olio motore [l/1000 km] 3)0,60,60,60,60,60,60,63)
Valore massimo.

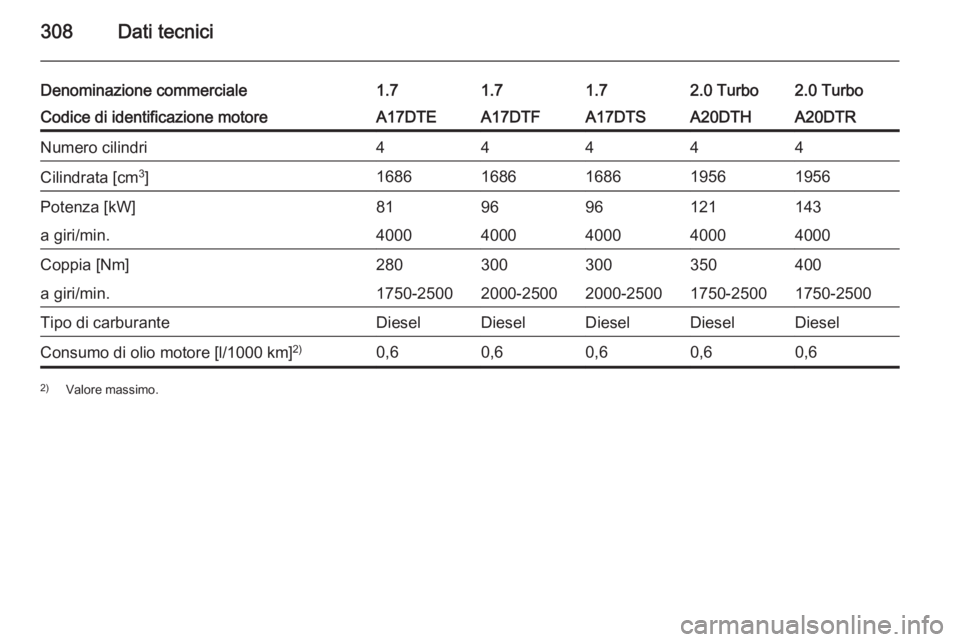

308Dati tecnici
Denominazione commerciale1.71.71.72.0 Turbo2.0 TurboCodice di identificazione motoreA17DTEA17DTFA17DTSA20DTHA20DTRNumero cilindri44444Cilindrata [cm3
]16861686168619561956Potenza [kW]819696121143a giri/min.40004000400040004000Coppia [Nm]280300300350400a giri/min.1750-25002000-25002000-25001750-25001750-2500Tipo di carburanteDieselDieselDieselDieselDieselConsumo di olio motore [l/1000 km] 2)0,60,60,60,60,62)
Valore massimo.
