Soins du véhicule249
3. Enlever l'ampoule de la douille etremplacer l'ampoule.
4. Introduire la douille d'ampoule dans le réflecteur. Placer le capu‐
chon et le tourner dans le sens
horaire.
Modèle 3 portes
Phare Bi-Halogène (1) avec une am‐
poule pour feu de route et feu de croi‐
sement.
Feu de position / feu de jour (2) .
Feu de route/de croisement (1)
1. Tourner le capuchon (1) dans le
sens antihoraire et l'enlever.
2. Faire tourner la douille de l'am‐ poule dans le sens antihoraire
pour la désencliqueter. Retirer la
douille de l'ampoule du réflecteur.
3. Dégager la douille d'ampoule du connecteur en enfonçant la patte
de retenue.
4. Remplacer l'ampoule et connec‐ ter la douille d'ampoule au con‐
necteur.
5. Insérer la douille de l'ampoule en engageant les deux ergots dans
le réflecteur et la fixer en tournant dans le sens horaire.
6. Placer le capuchon et le tourner dans le sens horaire.

250Soins du véhicule
Feu latéral / feu de jour (2)
1. Faire tourner la douille de l'am‐poule (2) dans le sens antihoraire
pour la désencliqueter. Retirer la
douille de l'ampoule du réflecteur.
2. Retirer l'ampoule de la douille en tirant.
3. Remplacer et insérer la nouvelle ampoule dans la douille.
4. Introduire la douille dans le réflec‐
teur et la tourner dans le sens ho‐
raire.
Éclairage directionnel
adaptatif9 Danger
Le système d'éclairage direction‐
nel adaptatif utilise des phares au
xénon.
Les phares au xénon fonctionnent sous très haute tension électrique. Ne pas toucher. Faire remplacer
les ampoules par un atelier.
Les jeux de jour/ les feux de position
sont conçus comme des diodes élec‐ troluminescentes (DEL) et ne peu‐
vent pas être changés.
Les ampoules pour l'éclairage de
changement de direction peuvent
être changées.

Soins du véhicule251
Éclairage de changement de
direction
1. Tourner le capuchon dans le sens
antihoraire et l'enlever.
2. Faire tourner la douille de l'am‐ poule dans le sens antihoraire
pour la désencliqueter. Retirer la
douille de l'ampoule du réflecteur.
3. Désengager l'ampoule du con‐ necteur en tirant.
4. Remplacer l'ampoule et connec‐ ter la douille d'ampoule au con‐
necteur.
5. Insérer la douille de l'ampoule en engageant les deux ergots dans
le réflecteur et la fixer en tournant dans le sens horaire.
6. Placer le capuchon et le tourner dans le sens horaire.
Feux antibrouillard
Modèle berline 5 portes,
tri-corps 4 portes, Sports tourer
1. Dévisser les deux caches avec un
tournevis sur la zone repérée.

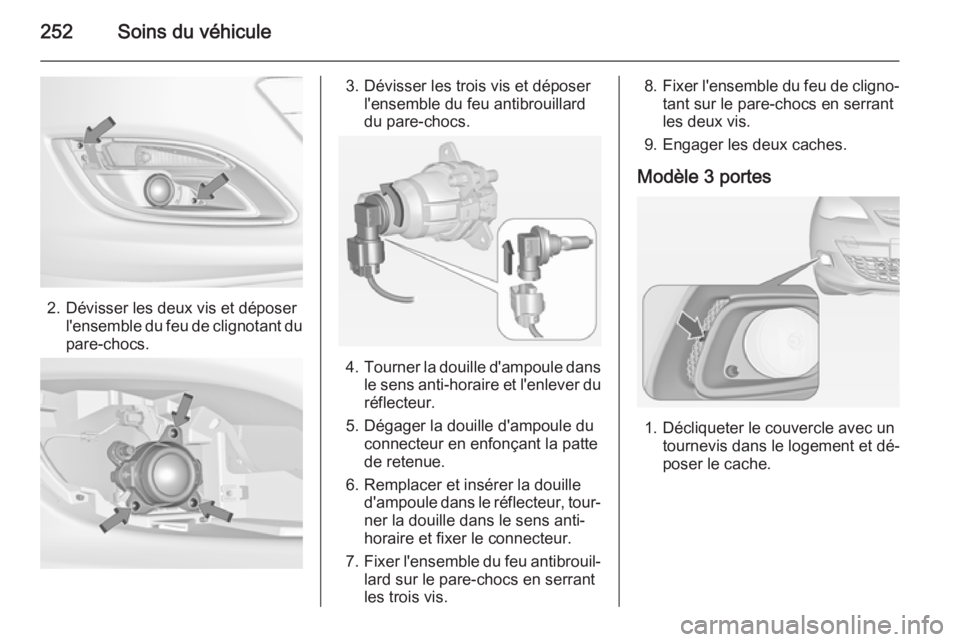

252Soins du véhicule
2. Dévisser les deux vis et déposerl'ensemble du feu de clignotant dupare-chocs.
3. Dévisser les trois vis et déposer l'ensemble du feu antibrouillard
du pare-chocs.
4. Tourner la douille d'ampoule dans
le sens anti-horaire et l'enlever du réflecteur.
5. Dégager la douille d'ampoule du connecteur en enfonçant la patte
de retenue.
6. Remplacer et insérer la douille d'ampoule dans le réflecteur, tour‐ner la douille dans le sens anti-
horaire et fixer le connecteur.
7. Fixer l'ensemble du feu antibrouil‐
lard sur le pare-chocs en serrant
les trois vis.
8. Fixer l'ensemble du feu de cligno‐
tant sur le pare-chocs en serrant
les deux vis.
9. Engager les deux caches.
Modèle 3 portes
1. Décliqueter le couvercle avec un tournevis dans le logement et dé‐
poser le cache.

Soins du véhicule253
2. Dévisser les deux vis et déposerl'ensemble du feu du pare-chocs.
3.Tourner la douille d'ampoule dans
le sens anti-horaire et l'enlever du réflecteur.
4. Dégager la douille d'ampoule du connecteur en enfonçant la patte
de retenue.
5. Retirer et remplacer la douille d'ampoule avec une ampoule et
fixer le connecteur.
6. Insérer la douille de l'ampoule dans le réflecteur, en la tournant
dans le sens horaire pour encli‐
queter.
7. Poser l'ensemble du feu en vis‐ sant les deux vis.
8. Assembler le cache et l'enclique‐ ter.Clignotants avant
Modèle berline 5 portes,
tri-corps 4 portes, Sports tourer
1. Dévisser les deux caches avec un
tournevis sur la zone repérée.

254Soins du véhicule
2. Dévisser les deux vis et déposerl'ensemble du feu du pare-chocs.
3. Dégager la douille d'ampoule duréflecteur en enfonçant les deux
pattes de retenue.
4. Dégager le connecteur de la douille d'ampoule en enfonçant la
patte de retenue.
5. Enlever et remplacer la douille d'ampoule avec l'ampoule.
6. Introduire la douille d'ampoule dans le réflecteur et fixer le con‐
necteur.
7. Fixer l'ensemble du feu sur le pare-chocs en serrant les deux
vis.
8. Engager les deux caches.
Modèle berline 5 portes, tri-corps 4
portes, Sports tourer avec pare-chocs
avant Sport/GSi
Les ampoules sont accessibles par le
bas du véhicule.
1. Désencliqueter l'attache ressort, puis la pivoter vers l'arrière.
2. Extraire la douille d'ampoule, avec l'ampoule, hors du réflec‐
teur.

Soins du véhicule255
3. Dégager la douille d'ampoule duconnecteur en enfonçant la patte
de retenue.
4. Enlever et remplacer la douille d'ampoule avec l'ampoule.
5. Brancher le connecteur.
6. Introduire la douille d'ampoule dans le réflecteur.
7. Pivoter l'attache ressort vers l'avant et l'encliqueter.
Modèle 3 portes
1. Tourner le capuchon (1) dans lesens antihoraire et l'enlever.
2. Faire tourner la douille dans le sens anti-horaire pour la dégager
et la retirer du réflecteur.
3. Retirer l'ampoule de la douille en tournant dans le sens anti-ho‐
raire.
4. Remplacer et insérer la nouvelle ampoule dans la douille en tour‐
nant dans le sens horaire.
5. Introduire la douille dans le réflec‐
teur et la tourner dans le sens ho‐
raire.
6. Placer le capuchon et le tourner dans le sens horaire.

256Soins du véhiculeFeux arrièreModèle 5 portes
1. Détacher le capot sur le côté con‐
cerné et le déposer.
2. Dévisser de l'intérieur à la main l'écrou de fixation en plastique.
3. Retirer avec précaution l'ensem‐ ble de feu arrière du renfonce‐
ment et le déposer. S'assurer que la goulotte de câbles reste en
place.
4. Détacher le câble du support.
5. Débrancher la fiche du support d'ampoule.
6.Dévisser les trois vis avec un tour‐
nevis et déposer le support d'am‐
poule de l'ensemble du feu.

Soins du véhicule257
7. Déposer et remplacer l'ampouleen la soulevant ou la poussant lé‐gèrement dans la douille et la fairetourner dans le sens anti-horaire :
Feu arrière ( 1)
Feu stop ( 2)
Clignotant ( 3)
8. Introduire le support d'ampoule dans l'ensemble de feu arrière etle visser en place. Brancher la fi‐
che et enfoncer le câble dans le
support. Monter l'ensemble du feu
avec les goupilles de retenue
dans les renfoncements de la car‐ rosserie et visser l'écrou de
fixation par l'intérieur du coffre.
Fermer le couvercle et l'enclique‐
ter.
Ensemble d'éclairage sur le hayon
1. Ouvrir le hayon et déposer le ca‐ pot et les deux caches du côté
concerné.
2. Dévisser et déposer les trois vis. 3. Enlever l'ensemble de feu. S'as‐ surer que la goulotte de câbles
reste en place.
4. Enfoncer la patte de retenue et enlever le support d'ampoule de
l'ensemble de feu.

258Soins du véhicule
5. Déposer et remplacer l'ampouleen la soulevant ou la poussant lé‐gèrement dans la douille et la fairetourner dans le sens anti-horaire :
Feu arrière ( 1)
Feu antibrouillard arrière/feu de recul ( 2), en fonction du côté.
6. Insérer le support d'ampoule dans
l'ensemble de feu arrière. Monter
l'ensemble du feu dans le hayon
et visser les vis de l'intérieur. Fixer tous les caches.
Tri-corps 4 portes1. Déposer le capot du côté con‐ cerné.
2. Dévisser de l'intérieur à la mainles deux écrous de fixation en
plastique.
3. Retirer avec précaution l'ensem‐ ble de feu arrière du renfonce‐
ment et le déposer. S'assurer que la goulotte de câbles reste en
place.
4. Débrancher la fiche du support d'ampoule.
