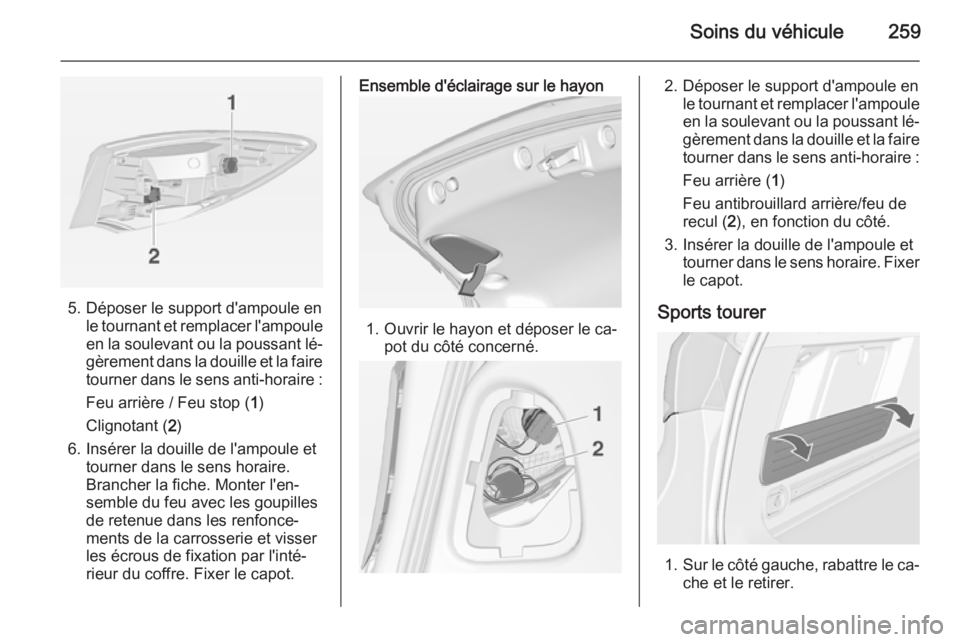

Soins du véhicule259
5. Déposer le support d'ampoule enle tournant et remplacer l'ampouleen la soulevant ou la poussant lé‐
gèrement dans la douille et la faire tourner dans le sens anti-horaire :
Feu arrière / Feu stop ( 1)
Clignotant ( 2)
6. Insérer la douille de l'ampoule et tourner dans le sens horaire.
Brancher la fiche. Monter l'en‐
semble du feu avec les goupilles
de retenue dans les renfonce‐
ments de la carrosserie et visser
les écrous de fixation par l'inté‐
rieur du coffre. Fixer le capot.
Ensemble d'éclairage sur le hayon
1. Ouvrir le hayon et déposer le ca‐ pot du côté concerné.
2. Déposer le support d'ampoule enle tournant et remplacer l'ampouleen la soulevant ou la poussant lé‐
gèrement dans la douille et la faire tourner dans le sens anti-horaire :
Feu arrière ( 1)
Feu antibrouillard arrière/feu de recul ( 2), en fonction du côté.
3. Insérer la douille de l'ampoule et tourner dans le sens horaire. Fixer
le capot.
Sports tourer
1. Sur le côté gauche, rabattre le ca‐
che et le retirer.

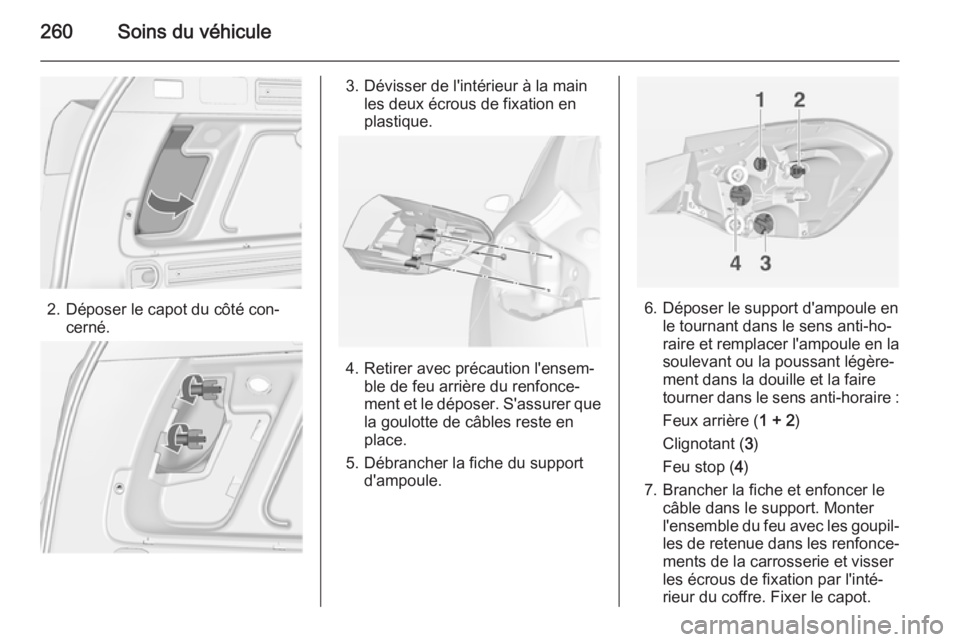

260Soins du véhicule
2. Déposer le capot du côté con‐cerné.
3. Dévisser de l'intérieur à la mainles deux écrous de fixation en
plastique.
4. Retirer avec précaution l'ensem‐ ble de feu arrière du renfonce‐
ment et le déposer. S'assurer que la goulotte de câbles reste en
place.
5. Débrancher la fiche du support d'ampoule.
6. Déposer le support d'ampoule en le tournant dans le sens anti-ho‐
raire et remplacer l'ampoule en la soulevant ou la poussant légère‐
ment dans la douille et la faire
tourner dans le sens anti-horaire :
Feux arrière ( 1 + 2)
Clignotant ( 3)
Feu stop ( 4)
7. Brancher la fiche et enfoncer le câble dans le support. Monter
l'ensemble du feu avec les goupil‐
les de retenue dans les renfonce‐ ments de la carrosserie et visser
les écrous de fixation par l'inté‐
rieur du coffre. Fixer le capot.

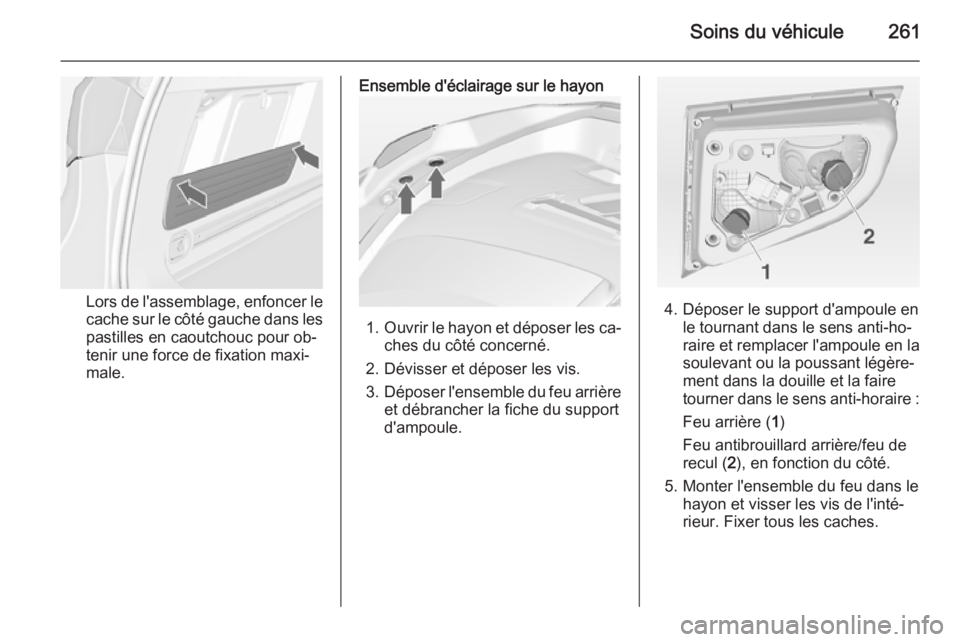

Soins du véhicule261
Lors de l'assemblage, enfoncer lecache sur le côté gauche dans les
pastilles en caoutchouc pour ob‐
tenir une force de fixation maxi‐
male.
Ensemble d'éclairage sur le hayon
1. Ouvrir le hayon et déposer les ca‐
ches du côté concerné.
2. Dévisser et déposer les vis.
3. Déposer l'ensemble du feu arrière
et débrancher la fiche du support
d'ampoule.
4. Déposer le support d'ampoule en le tournant dans le sens anti-ho‐
raire et remplacer l'ampoule en la soulevant ou la poussant légère‐
ment dans la douille et la faire
tourner dans le sens anti-horaire :
Feu arrière ( 1)
Feu antibrouillard arrière/feu de
recul ( 2), en fonction du côté.
5. Monter l'ensemble du feu dans le hayon et visser les vis de l'inté‐
rieur. Fixer tous les caches.

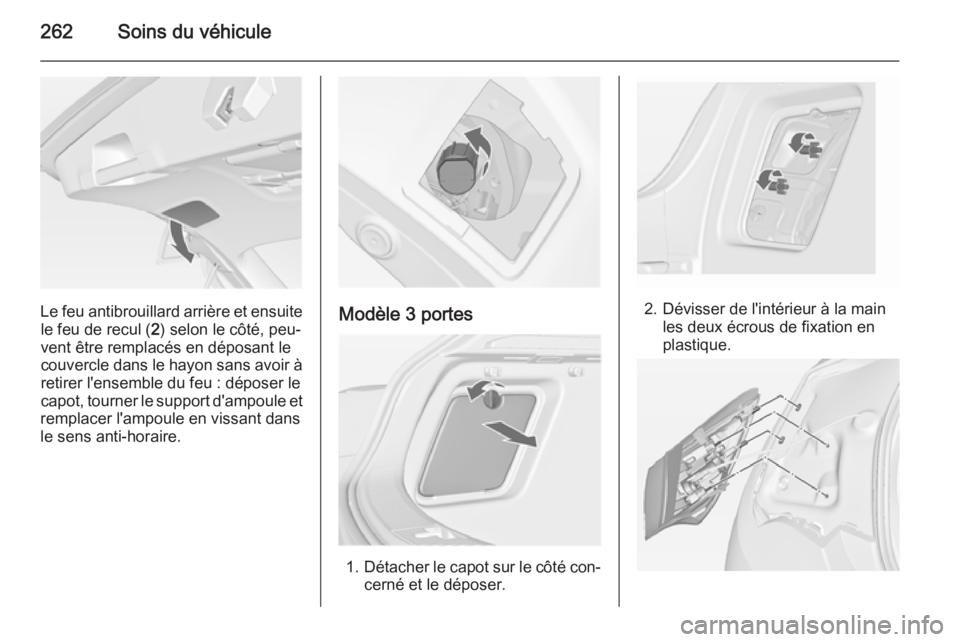

262Soins du véhicule
Le feu antibrouillard arrière et ensuitele feu de recul ( 2) selon le côté, peu‐
vent être remplacés en déposant le
couvercle dans le hayon sans avoir à
retirer l'ensemble du feu : déposer le
capot, tourner le support d'ampoule et
remplacer l'ampoule en vissant dans
le sens anti-horaire.Modèle 3 portes
1. Détacher le capot sur le côté con‐
cerné et le déposer.
2. Dévisser de l'intérieur à la main les deux écrous de fixation en
plastique.

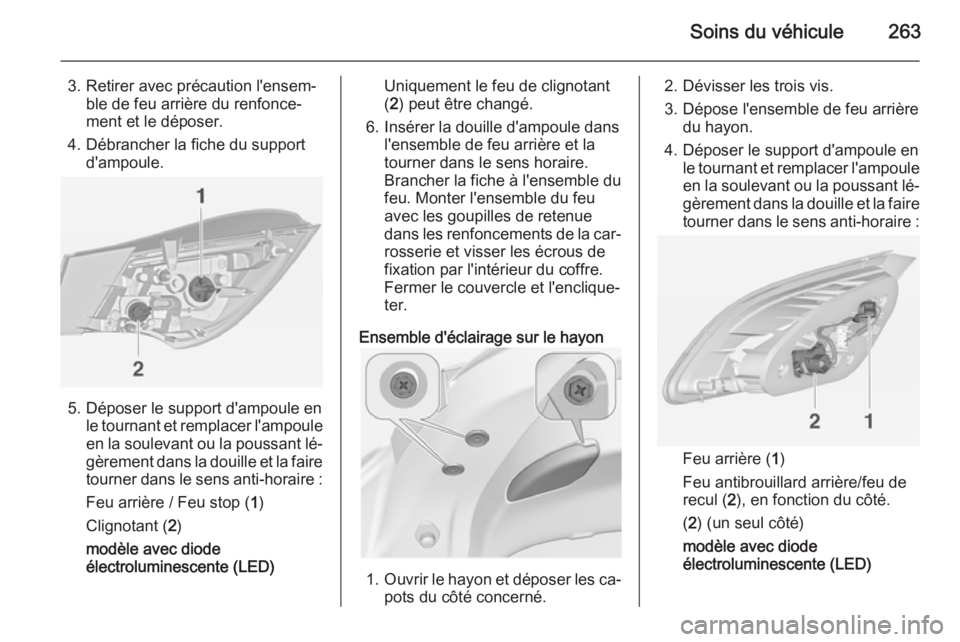

Soins du véhicule263
3. Retirer avec précaution l'ensem‐ble de feu arrière du renfonce‐
ment et le déposer.
4. Débrancher la fiche du support d'ampoule.
5. Déposer le support d'ampoule en le tournant et remplacer l'ampouleen la soulevant ou la poussant lé‐
gèrement dans la douille et la faire tourner dans le sens anti-horaire :
Feu arrière / Feu stop ( 1)
Clignotant ( 2)
modèle avec diode
électroluminescente (LED)
Uniquement le feu de clignotant
( 2 ) peut être changé.
6. Insérer la douille d'ampoule dans l'ensemble de feu arrière et la
tourner dans le sens horaire.
Brancher la fiche à l'ensemble du
feu. Monter l'ensemble du feu
avec les goupilles de retenue
dans les renfoncements de la car‐
rosserie et visser les écrous de
fixation par l'intérieur du coffre.
Fermer le couvercle et l'enclique‐
ter.
Ensemble d'éclairage sur le hayon
1. Ouvrir le hayon et déposer les ca‐
pots du côté concerné.
2. Dévisser les trois vis.
3. Dépose l'ensemble de feu arrière du hayon.
4. Déposer le support d'ampoule en le tournant et remplacer l'ampouleen la soulevant ou la poussant lé‐gèrement dans la douille et la fairetourner dans le sens anti-horaire :
Feu arrière ( 1)
Feu antibrouillard arrière/feu de recul ( 2), en fonction du côté.
( 2 ) (un seul côté)
modèle avec diode
électroluminescente (LED)

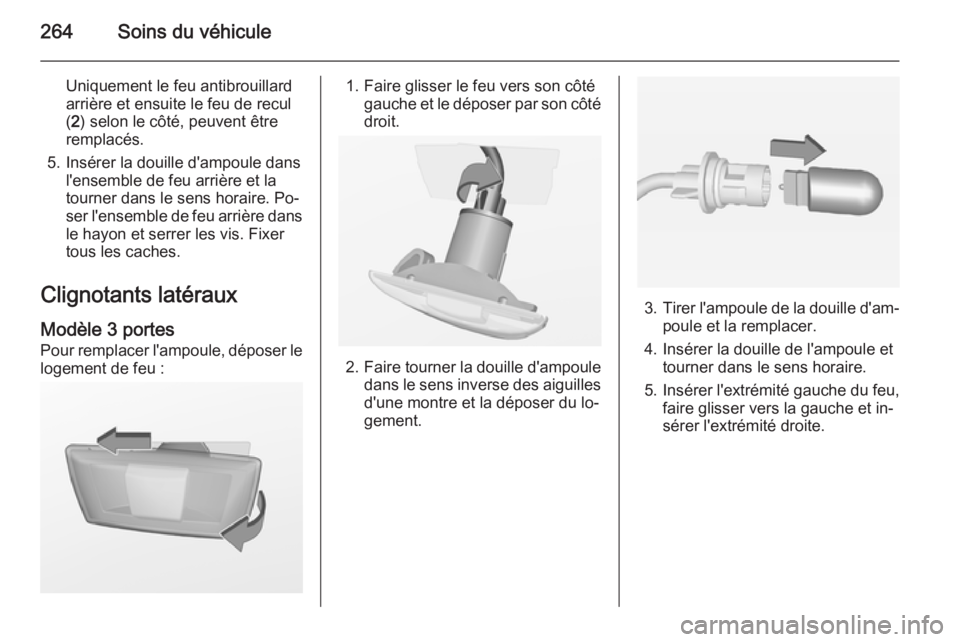

264Soins du véhicule
Uniquement le feu antibrouillard
arrière et ensuite le feu de recul
( 2 ) selon le côté, peuvent être
remplacés.
5. Insérer la douille d'ampoule dans l'ensemble de feu arrière et la
tourner dans le sens horaire. Po‐
ser l'ensemble de feu arrière dans le hayon et serrer les vis. Fixertous les caches.
Clignotants latéraux
Modèle 3 portes Pour remplacer l'ampoule, déposer le logement de feu :1. Faire glisser le feu vers son côté gauche et le déposer par son côté
droit.
2. Faire tourner la douille d'ampoule
dans le sens inverse des aiguilles d'une montre et la déposer du lo‐
gement.
3. Tirer l'ampoule de la douille d'am‐
poule et la remplacer.
4. Insérer la douille de l'ampoule et tourner dans le sens horaire.
5. Insérer l'extrémité gauche du feu,
faire glisser vers la gauche et in‐
sérer l'extrémité droite.

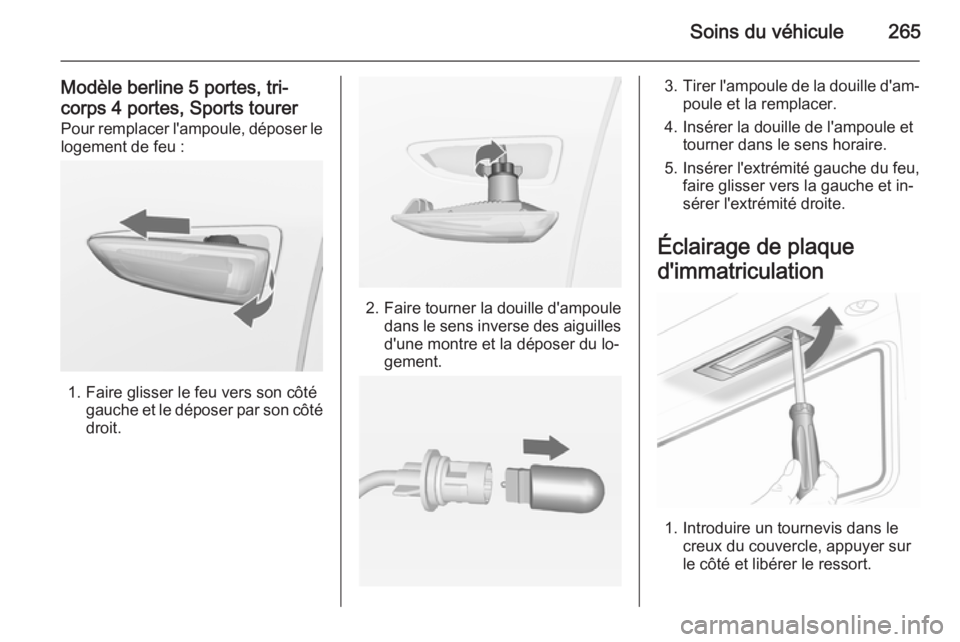

Soins du véhicule265
Modèle berline 5 portes, tri-
corps 4 portes, Sports tourer Pour remplacer l'ampoule, déposer le logement de feu :
1. Faire glisser le feu vers son côté gauche et le déposer par son côté
droit.
2. Faire tourner la douille d'ampoule
dans le sens inverse des aiguilles
d'une montre et la déposer du lo‐
gement.
3. Tirer l'ampoule de la douille d'am‐
poule et la remplacer.
4. Insérer la douille de l'ampoule et tourner dans le sens horaire.
5. Insérer l'extrémité gauche du feu,
faire glisser vers la gauche et in‐
sérer l'extrémité droite.
Éclairage de plaque
d'immatriculation
1. Introduire un tournevis dans le creux du couvercle, appuyer sur
le côté et libérer le ressort.

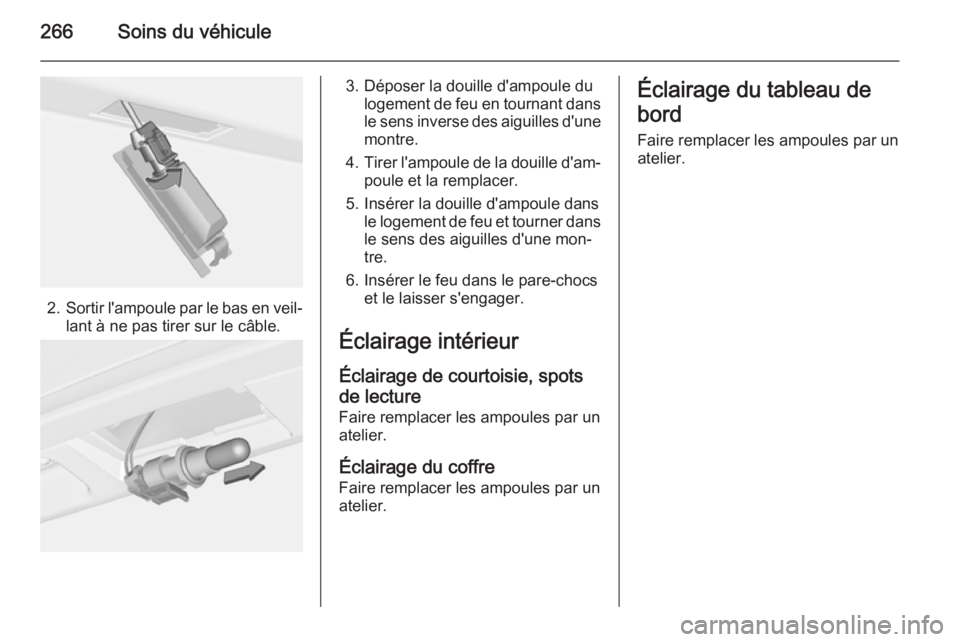

266Soins du véhicule
2.Sortir l'ampoule par le bas en veil‐
lant à ne pas tirer sur le câble.
3. Déposer la douille d'ampoule du logement de feu en tournant dans
le sens inverse des aiguilles d'une montre.
4. Tirer l'ampoule de la douille d'am‐
poule et la remplacer.
5. Insérer la douille d'ampoule dans le logement de feu et tourner dans
le sens des aiguilles d'une mon‐
tre.
6. Insérer le feu dans le pare-chocs et le laisser s'engager.
Éclairage intérieur
Éclairage de courtoisie, spots
de lecture
Faire remplacer les ampoules par un
atelier.
Éclairage du coffre
Faire remplacer les ampoules par un
atelier.Éclairage du tableau de
bord Faire remplacer les ampoules par un
atelier.

Soins du véhicule267Circuit électrique
Fusibles
Les inscriptions sur le fusible neuf
doivent correspondre aux inscriptions sur le fusible défectueux.
Le véhicule est équipé de trois boîtes à fusibles :
■ à l'avant gauche du compartiment moteur ;
■ sur les véhicules avec direction à gauche, à l'intérieur derrière le
compartiment de rangement ou,
dans les véhicules avec la direction
à droite, derrière la boîte à gants ;
■ derrière un cache sur le côté gau‐ che du coffre.
Avant de remplacer un fusible, mettre
le commutateur correspondant en po‐ sition Off et couper le contact.
Un fusible défectueux se reconnaît à
son filament brûlé. Ne pas remplacer
le fusible tant que la cause de la dé‐
faillance n'a pas été supprimée.
Certaines fonctions sont protégées
par plusieurs fusibles.Des fusibles peuvent aussi être enfi‐
chés même si la fonction n'est pas
présente.Pince à fusibles
Une pince à fusibles peut se trouver
dans la boîte à fusibles du comparti‐
ment moteur.

268Soins du véhicule
Placer la pince à fusibles par le haut
ou le côté sur les différents types de fusibles et retirer le fusible.
Boîte à fusibles du
compartiment moteur
La boîte à fusibles se trouve à l'avant
gauche du compartiment moteur.
Libérer le couvercle et le rabattre vers le haut jusqu'à son arrêt. Enlever le
couvercle verticalement vers le haut.
