Ajaminen ja käyttö189
Tutkayksikkö sijaitsee jäähdyttimen
säleikön takana merkkilogon alla.9 Varoitus
Tutkayksikkö on kohdistettu huo‐
lellisesti tehtaalla. Tästä syystä älä käytä järjestelmää etutörmäyksenjälkeen. Etupuskuri saattaa vaikut‐
taa ehjältä, mutta sen takana
oleva tunnistin voi olla poissa pai‐
kaltaan ja reagoida virheellisesti.
Anna onnettomuuden jälkeen kor‐
jaamon tarkistaa ja korjata mukau‐ tuvan vakionopeussäätimen tun‐
nistimen asento.
Asetukset
Asetuksia voidaan muuttaa auton räätälöinnin Törmäyksen valmistelu -
valikossa, 3 133.
Ohjeita häiriötilanteen varalta
Jos mukautuva vakionopeussäädin ei toimi tilapäisten ongelmien johdosta
(esim. jään tukkima) tai järjestel‐
mässä ilmenee pysyvä vika, viesti nä‐
kyy kuljettajan tietokeskuksessa.
Auton viestit 3 126.
Etutörmäyksen varoitus
Etutörmäyksen varoitus voi auttaa
välttämään etutörmäyksen tai pie‐
nentämään sen vakavuutta.Edessä olevasta autosta ilmaistaan
merkkivalolla A.

190Ajaminen ja käyttö
Jos auto lähestyy liian nopeasti edelläajavaa autoa, kuuluu varoitusääni ja
kuljettajan tietokeskuksessa näkyy
hälytys.
Edellytyksenä on se, että etutörmäyk‐ sen varoitus on aktivoitu auton räätä‐ löintivalikossa 3 133 eikä sitä ole pas‐
sivoitu painikkeella V (järjestelmästä
riippuen, katso seuraava).
Auton varusteista riippuen etutör‐
mäyksen varoitusjärjestelmä on saa‐
tavana kahtena eri versiona:
■ Tutkajärjestelmään perustuva
etutörmäyksen varoitus
mukautuvalla vakionopeussääti‐
mellä varustetuissa autoissa
3 182.
■ Etukamerajärjestelmään perustuva
etutörmäyksen varoitus
perinteisellä vakionopeussääti‐
mellä varustetuissa autoissa tai au‐ toissa ilman vakionopeussäädintä3 179.Tutkajärjestelmään perustuva
etutörmäyksen varoitus
Järjestelmä käyttää jäähdyttimen sä‐
leikön takana olevaa tutkatunnistinta
havaitakseen suoraan edessä ajo‐
suunnassa olevan auton enintään
150 metrin etäisyydeltä.
Aktivointi
Etutörmäyksen varoitus toimii auto‐ maattisesti auton nopeuden ylit‐
täessä kävelyvauhdin, edellyttäen,
että Törmäyksen valmistelu -asetusta
ei ole passivoitu auton räätälöintivali‐
kossa 3 133.
Hälytysherkkyyden valinta
Hälytysherkkyydeksi voidaan valita
lähietäisyys, keskipitkä etäisyys tai
pitkä etäisyys.
Paina painiketta E; nykyinen asetus
näkyy kuljettajan tietokeskuksessa.
Paina painiketta E uudelleen häly‐
tysherkkyyden vaihtamiseksi. Asetus
näkyy myös kuljettajan tietokeskuk‐
sen ylärivillä.

Ajaminen ja käyttö191
Huomaa, että hälytyksen herkkyysa‐
setus on yhteinen mukautuvan vaki‐
onopeussäätimen etäisyysasetuksen
kanssa. Hälytysherkkyysasetuksen
muuttaminen muuttaa siis myös mu‐
kautuvan vakionopeussäätimen etäi‐ syysasetusta.
Kuljettajan hälyttäminen
Edessä havaittu auto -merkivalo A
syttyy vihreänä mittaristossa, kun jär‐ jestelmä on havainnut ajosuunnassa
olevan auton. Kun etäisyys edessä
olevaan liikkuvaan autoon on liian
pieni tai toista autoa lähestytään liian
nopeasti ja tästä aiheutuu törmäys‐
vaara, törmäysvaroitussymboli näkyy
kuljettajan tietokeskuksessa. Saman‐ aikaisesti kuuluu varoitusääni.
Paina jarrupoljinta tilanteen niin vaa‐
tiessa.
Asetukset
Asetuksia voidaan muuttaa auton
räätälöinnin Törmäyksen valmistelu -
valikossa 3 133.
Etukamerajärjestelmään
perustuva etutörmäyksen
varoitus
Etutörmäyksen varoitus käyttää au‐
ton tuulilasin etukamerajärjestelmää
havaitakseen suoraan edessä ajo‐
suunnassa olevan auton noin
60 metrin etäisyydeltä.
Aktivointi
Etutörmäyksen varoitus toimii auto‐
maattisesti auton nopeuden ylit‐
täessä 40 km/h, jos sitä ei ole passi‐
voitu painikkeella V, katso alla.
Hälytysherkkyyden valinta
Hälytysherkkyydeksi voidaan valita
lähietäisyys, keskipitkä etäisyys tai
pitkä etäisyys.

192Ajaminen ja käyttö
Paina painiketta V; nykyinen asetus
näkyy kuljettajan tietokeskuksessa.
Paina painiketta V uudelleen häly‐
tysherkkyyden vaihtamiseksi.
Kuljettajan hälyttäminen
Edessä havaittu auto -merkivalo A
syttyy vihreänä mittaristossa, kun jär‐ jestelmä on havainnut ajosuunnassa
olevan auton.
Kun etäisyys edessä olevaan liikku‐
vaan autoon on liian pieni tai toista
autoa lähestytään liian nopeasti ja tästä aiheutuu törmäysvaara, tör‐mäysvaroitussymboli näkyy kuljetta‐
jan tietokeskuksessa.
Samanaikaisesti kuuluu varoitusääni. Paina jarrupoljinta tilanteen niin vaa‐
tiessa.
Poiskytkentä
Järjestelmän voi kytkeä pois päältä.
Paina painiketta V toistuvasti, kun‐
nes seuraava viesti näkyy kuljettajan tietokeskuksessa.

Ajaminen ja käyttö193
Yleisiä tietoja etutörmäyksen
varoituksen molemmista
versioista9 Varoitus
Etutörmäyksen varoitus on vain
varoitusjärjestelmä eikä se käytä
jarruja. Lähestyttäessä edellä ole‐
vaa autoa liian nopeasti se ei ehkä anna sinulle riittävästi aikaa tör‐
mäyksen välttämiseen.
Riittävän etäisyyden pitäminen
edellä ajavaan autoon liikenneti‐
lanteen, sääolosuhteiden ja näky‐
vyyden edellyttämällä tavalla on ainoastaan kuljettajan vastuulla.
Kuljettajan tulee aina keskittyä
täysin ajamiseen. Kuljettajan on
aina oltava valmiina toimimaan ja
jarruttamaan.
Järjestelmän rajoitukset
Järjestelmä on suunniteltu varoitta‐
maan vain autoista, mutta se voi rea‐
goida myös muihin metalliesineisiin.
Seuraavissa tapauksissa etutör‐
mäyksen varoitus ei ehkä havaitse
edessä olevaa autoa tai tunnistimen
toimintakyky on rajoitettu:
■ ajettaessa mutkaisilla teillä,
■ sään rajoittaessa näkyvyyttä, esim. sumu, sade tai lumi,
■ jos tunnistin on peittynyt lumeen, jäähän, mutaan, loskaan tai likaan
tai tuulilasi on vaurioitunut.
Etäisyyden osoitus edessä olevaan kohteeseen
Etäisyyden osoitus edessä olevaan
kohteeseen näyttää etäisyyden
edessä ajavaan autoon. Järjestelmä
käyttää auton varustuksesta riippuen joko jäähdyttimen säleikön takana
olevaa tutkaa tai tuulilasin etukame‐
raa tunnistaakseen etäisyyden suo‐ raan edessä olevaan autoon. Se on
aktiivinen yli 40 km/h nopeudella.
Kun edessä ajava auto havaitaan, etäisyys näytetään sekunteina kuljet‐
tajan tietokeskuksessa 3 119. Paina
MENU -painiketta suuntavilkkuvi‐vussa valitaksesi Asetukset X ja
käännä säätöpyörää valitaksesi seu‐
raavan etäisyysnäyttösivun.
Pienin näytetty etäisyys on 0,5 s.
Jos edessä ei ole autoa tai edessä oleva auto on kantaman ulkopuolella, näytössä näkyy kaksi viivaa: -.- s.
Aktiivinen hätäjarrutus Aktiivinen hätäjarrutus voi auttaa pie‐
nentämään vaurioita törmättäessä
suoraan edessä olevaan autoon tai
esteeseen, kun törmäystä ei voi enää estää manuaalisella jarrutuksella tai
ohjaamalla. Ennen kuin aktiivinen

194Ajaminen ja käyttö
hätäjarrutus aktivoituu, etutörmäyk‐
sen varoitus varoittaa kuljettajaa
3 189.
Toiminto käyttää eri kanavia (esim.
tutkatunnistin, jarrupaine, auton no‐
peus) etutörmäyksen todennäköisyy‐
den laskemiseen.
Aktiivinen hätäjarrutus toimii auto‐
maattisesti auton nopeuden ylit‐
täessä kävelyvauhdin, edellyttäen
että Törmäyksen valmistelu -asetusta
ei ole passivoitu auton räätälöintivali‐
kossa 3 133.
Järjestelmään kuuluu: ■ Jarrujen valmiusjärjestelmä
■ Automaattinen hätäjarrutus
■ Eteenpäin suuntautunut
jarrutusapu9 Varoitus
Järjestelmää ei ole tarkoitettu kor‐
vaamaan kuljettajan vastuuta aja‐
misesta ja liikenteen seuraami‐
sesta. Se on tarkoitettu vain tuki‐
toiminnoksi. Kuljettajan tulee pai‐
naa jarrupoljinta niin pitkään kuin
liikennetilanne edellyttää.
Jarrujen valmiusjärjestelmä
Lähestyttäessä edessä olevaa autoa
niin nopeasti, että törmäys on toden‐
näköinen, jarrujen valmiusjärjestelmä
paineistaa jarruja hiukan. Tämä pie‐
nentää vasteaikaa tarvittaessa ma‐ nuaalista tai automaattista jarrutusta.
Jarrujärjestelmä on valmiina, jolloin
jarrutus tapahtuu nopeammin.
Automaattinen hätäjarrutus
Jarrujen valmiustilaan asettamisen
jälkeen ja juuri ennen törmäystä tämä
toiminto jarruttaa automaattisesti ra‐
joitetulla teholla törmäysnopeuden
alentamiseksi.
Eteenpäin suuntautunut
jarrutusapu
Jarrujen valmiusjärjestelmän ja auto‐
maattisen hätäjarrutuksen lisäksi
eteenpäin suuntautunut jarrutusapu
tekee jarrutusavusta herkemmän.
Näin kevyellä jarrupolkimen painal‐
luksella saadaan välittömästi aikaan
voimakas jarrutus. Tämä toiminto aut‐
taa kuljettajaa jarruttamaan nopeam‐
min ja voimakkaammin ennen tör‐
mäystä.9 Varoitus
Aktiivista hätäjarrutusta ei ole
suunniteltu jarruttamaan itsenäi‐
sesti tai välttämään törmäystä au‐
tomaattisesti. Se on suunniteltu
alentamaan auton nopeutta ennen törmäystä. Se ei ehkä reagoi pai‐
kallaan oleviin autoihin, jalankulki‐
joihin tai eläimiin. Äkillisen kaistan‐ vaihdon jälkeen järjestelmä tarvit‐
see määrätyn ajan seuraavan
edessä olevan auton havaitsemi‐
seen.
Kuljettajan tulee aina keskittyä
täysin ajamiseen. Kuljettajan tulee
olla aina valmiina toimimaan, jar‐
ruttamaan ja ohjaamaan törmäyk‐
sen välttämiseksi. Järjestelmä on
suunniteltu toiminaan kaikkien au‐
tossa matkustavien käyttäessä
turvavöitä.

Ajaminen ja käyttö195
Järjestelmän rajoitukset
Aktiivinen hätäjarrutus toimii rajoite‐
tusti tai ei lainkaan sateessa, lumessa tai hyvin likaisissa olosuhteissa,
koska tutkan tunnistin voi peittyä ve‐
sikalvoon, pölyyn, jäähän tai lumeen.
Jos tunnistin tukkeutuu, puhdista sen
suojus.
Joissakin harvinaisissa tapauksissa
aktiivinen hätäjarrutus voi jarruttaa ly‐
hyesti tilanteissa, joissa se on tarpee‐ tonta, esimerkiksi kaarteessa olevien
liikennemerkkien tai toisella kaistalla
olevien autojen takia. Tämä on nor‐
maalia toimintaa eikä auto ole huollon tarpeessa. Paina kaasupoljinta voi‐
makkaasti ohittaaksesi automaatti‐
sen jarrutuksen.
Asetukset
Asetuksia voidaan muuttaa auton
räätälöinnin Törmäyksen valmistelu -
valikossa, 3 133.
Ohjeita häiriötilanteen varalta
Jos järjestelmä on huollon tarpeessa, kuljettajan tietokeskuksessa näkyy
viesti.
Jos järjestelmä ei toimi niin kuin sen
pitäisi, auton viestit näytetään kuljet‐
tajan tietokeskuksessa.
Auton viestit 3 126.
Pysäköintitutka
Pysäköintitutka helpottaa pysäköintiä
mittaamalla auton ja esteiden välisen etäisyyden ja antamalla äänimerk‐kejä. Vastuu pysäköinnistä on kuiten‐
kin täysin kuljettajalla.
Järjestelmään kuuluu neljä takapus‐
kurin ultraäänipysäköintitunnistinta.
Jos auto on varustettu etupysäköinti‐
tutkalla, järjestelmään kuuluu neljä
ultraäänianturia etupuskurissa.
Järjestelmä käyttää kahta eri taa‐
juutta etu- ja taka-antureille, kullakin on eri ääni.
Merkkivalo r 3 116.

196Ajaminen ja käyttö

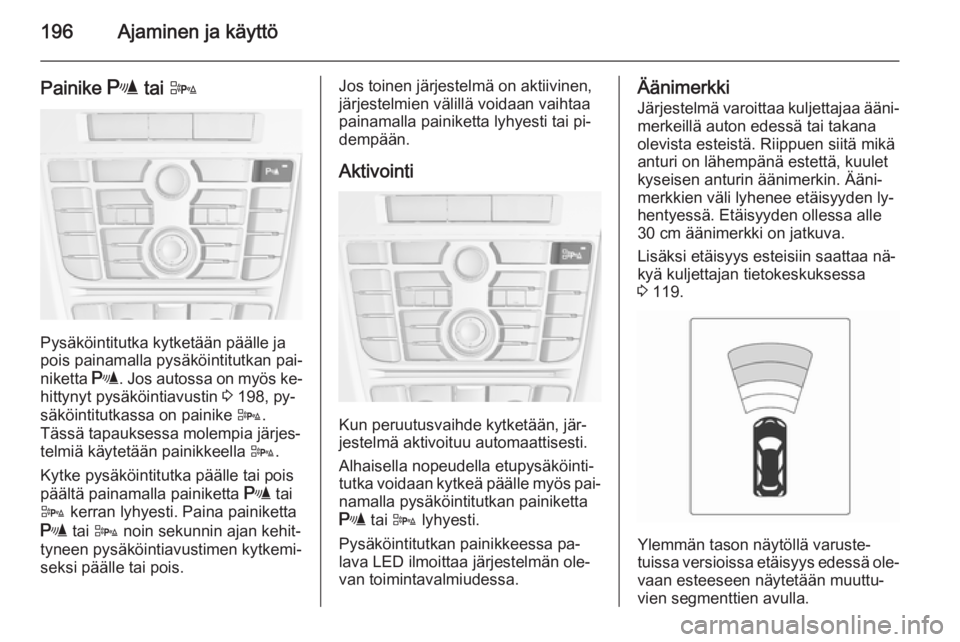

Painike r tai D
Pysäköintitutka kytketään päälle ja
pois painamalla pysäköintitutkan pai‐
niketta r. Jos autossa on myös ke‐
hittynyt pysäköintiavustin 3 198, py‐
säköintitutkassa on painike D.
Tässä tapauksessa molempia järjes‐
telmiä käytetään painikkeella D.
Kytke pysäköintitutka päälle tai pois päältä painamalla painiketta r tai
D kerran lyhyesti. Paina painiketta
r tai D noin sekunnin ajan kehit‐
tyneen pysäköintiavustimen kytkemi‐
seksi päälle tai pois.
Jos toinen järjestelmä on aktiivinen,
järjestelmien välillä voidaan vaihtaa
painamalla painiketta lyhyesti tai pi‐
dempään.
Aktivointi
Kun peruutusvaihde kytketään, jär‐
jestelmä aktivoituu automaattisesti.
Alhaisella nopeudella etupysäköinti‐
tutka voidaan kytkeä päälle myös pai‐ namalla pysäköintitutkan painiketta
r tai D lyhyesti.
Pysäköintitutkan painikkeessa pa‐
lava LED ilmoittaa järjestelmän ole‐
van toimintavalmiudessa.

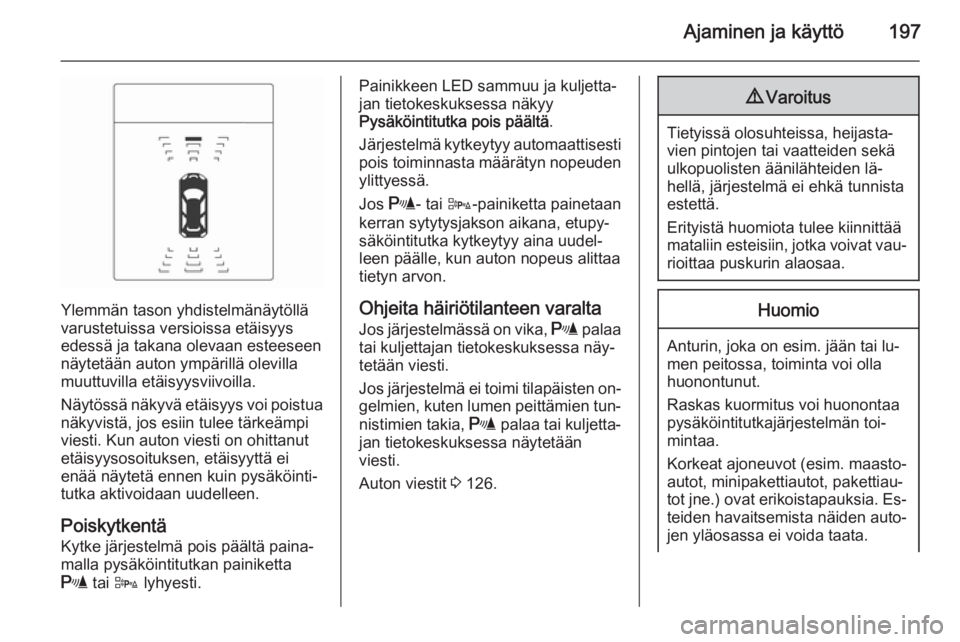

Äänimerkki
Järjestelmä varoittaa kuljettajaa ääni‐ merkeillä auton edessä tai takana
olevista esteistä. Riippuen siitä mikä
anturi on lähempänä estettä, kuulet
kyseisen anturin äänimerkin. Ääni‐
merkkien väli lyhenee etäisyyden ly‐
hentyessä. Etäisyyden ollessa alle
30 cm äänimerkki on jatkuva.
Lisäksi etäisyys esteisiin saattaa nä‐
kyä kuljettajan tietokeskuksessa
3 119.
Ylemmän tason näytöllä varuste‐
tuissa versioissa etäisyys edessä ole‐ vaan esteeseen näytetään muuttu‐
vien segmenttien avulla.

Ajaminen ja käyttö197
Ylemmän tason yhdistelmänäytöllä
varustetuissa versioissa etäisyys
edessä ja takana olevaan esteeseen
näytetään auton ympärillä olevilla
muuttuvilla etäisyysviivoilla.
Näytössä näkyvä etäisyys voi poistua näkyvistä, jos esiin tulee tärkeämpi
viesti. Kun auton viesti on ohittanut
etäisyysosoituksen, etäisyyttä ei
enää näytetä ennen kuin pysäköinti‐
tutka aktivoidaan uudelleen.
Poiskytkentä Kytke järjestelmä pois päältä paina‐
malla pysäköintitutkan painiketta
r tai D lyhyesti.
Painikkeen LED sammuu ja kuljetta‐
jan tietokeskuksessa näkyy
Pysäköintitutka pois päältä .
Järjestelmä kytkeytyy automaattisesti pois toiminnasta määrätyn nopeuden
ylittyessä.
Jos r- tai D-painiketta painetaan
kerran sytytysjakson aikana, etupy‐
säköintitutka kytkeytyy aina uudel‐
leen päälle, kun auton nopeus alittaa
tietyn arvon.
Ohjeita häiriötilanteen varalta Jos järjestelmässä on vika, r palaa
tai kuljettajan tietokeskuksessa näy‐
tetään viesti.
Jos järjestelmä ei toimi tilapäisten on‐
gelmien, kuten lumen peittämien tun‐
nistimien takia, r palaa tai kuljetta‐
jan tietokeskuksessa näytetään
viesti.
Auton viestit 3 126.9 Varoitus
Tietyissä olosuhteissa, heijasta‐
vien pintojen tai vaatteiden sekä ulkopuolisten äänilähteiden lä‐
hellä, järjestelmä ei ehkä tunnista
estettä.
Erityistä huomiota tulee kiinnittää
mataliin esteisiin, jotka voivat vau‐ rioittaa puskurin alaosaa.
Huomio
Anturin, joka on esim. jään tai lu‐
men peitossa, toiminta voi olla
huonontunut.
Raskas kuormitus voi huonontaa
pysäköintitutkajärjestelmän toi‐
mintaa.
Korkeat ajoneuvot (esim. maasto‐
autot, minipakettiautot, pakettiau‐ tot jne.) ovat erikoistapauksia. Es‐ teiden havaitsemista näiden auto‐
jen yläosassa ei voida taata.

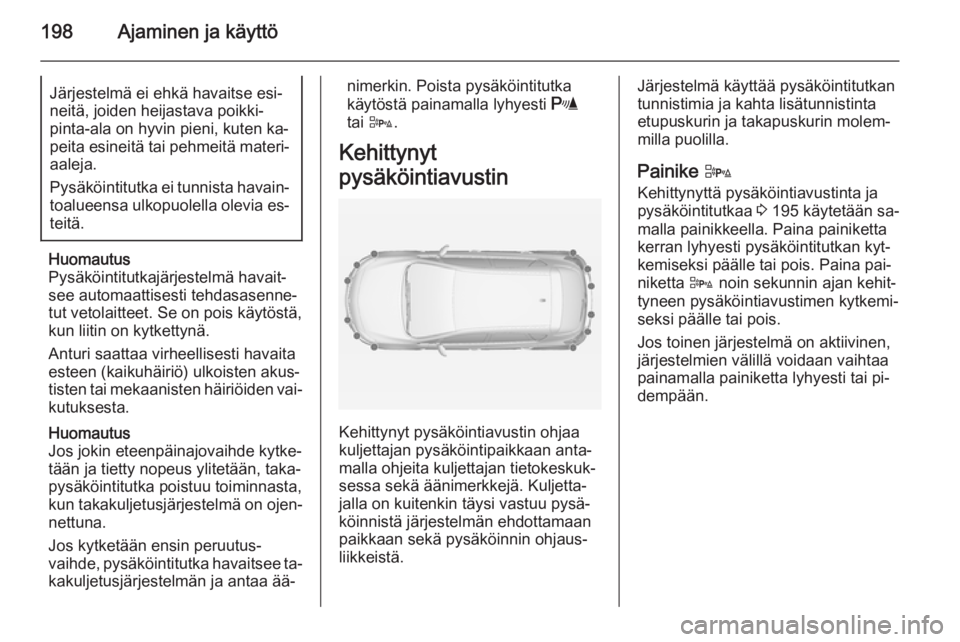

198Ajaminen ja käyttöJärjestelmä ei ehkä havaitse esi‐
neitä, joiden heijastava poikki‐
pinta-ala on hyvin pieni, kuten ka‐
peita esineitä tai pehmeitä materi‐ aaleja.
Pysäköintitutka ei tunnista havain‐
toalueensa ulkopuolella olevia es‐
teitä.
Huomautus
Pysäköintitutkajärjestelmä havait‐ see automaattisesti tehdasasenne‐
tut vetolaitteet. Se on pois käytöstä,
kun liitin on kytkettynä.
Anturi saattaa virheellisesti havaita
esteen (kaikuhäiriö) ulkoisten akus‐
tisten tai mekaanisten häiriöiden vai‐
kutuksesta.
Huomautus
Jos jokin eteenpäinajovaihde kytke‐
tään ja tietty nopeus ylitetään, taka‐
pysäköintitutka poistuu toiminnasta,
kun takakuljetusjärjestelmä on ojen‐ nettuna.
Jos kytketään ensin peruutus‐
vaihde, pysäköintitutka havaitsee ta‐ kakuljetusjärjestelmän ja antaa ää‐
nimerkin. Poista pysäköintitutka
käytöstä painamalla lyhyesti r
tai D .
Kehittynyt
pysäköintiavustin
Kehittynyt pysäköintiavustin ohjaa
kuljettajan pysäköintipaikkaan anta‐ malla ohjeita kuljettajan tietokeskuk‐
sessa sekä äänimerkkejä. Kuljetta‐
jalla on kuitenkin täysi vastuu pysä‐
köinnistä järjestelmän ehdottamaan
paikkaan sekä pysäköinnin ohjaus‐
liikkeistä.
Järjestelmä käyttää pysäköintitutkan
tunnistimia ja kahta lisätunnistinta
etupuskurin ja takapuskurin molem‐
milla puolilla.
Painike D
Kehittynyttä pysäköintiavustinta ja pysäköintitutkaa 3 195 käytetään sa‐
malla painikkeella. Paina painiketta
kerran lyhyesti pysäköintitutkan kyt‐
kemiseksi päälle tai pois. Paina pai‐
niketta D noin sekunnin ajan kehit‐
tyneen pysäköintiavustimen kytkemi‐
seksi päälle tai pois.
Jos toinen järjestelmä on aktiivinen,
järjestelmien välillä voidaan vaihtaa
painamalla painiketta lyhyesti tai pi‐
dempään.
