OPEL ASTRA J 2014.5 Ohjekirja (in Finnish)

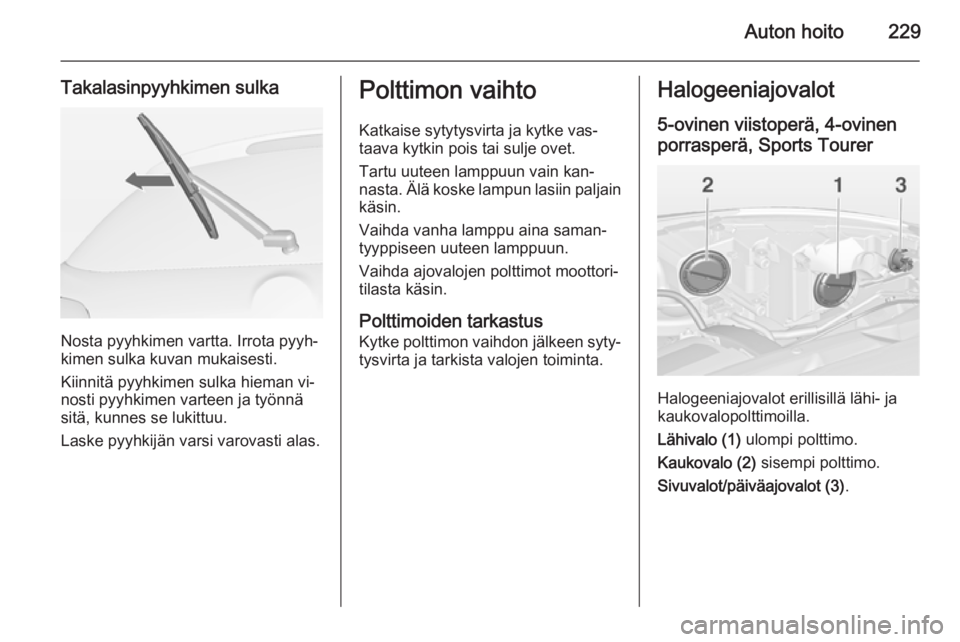

Auton hoito229
Takalasinpyyhkimen sulka
Nosta pyyhkimen vartta. Irrota pyyh‐
kimen sulka kuvan mukaisesti.
Kiinnitä pyyhkimen sulka hieman vi‐ nosti pyyhkimen varteen ja työnnä
sitä, kunnes se lukittuu.
Laske pyyhkijän varsi varovasti alas.
Polttimon vaihto
Katkaise sytytysvirta ja kytke vas‐
taava kytkin pois tai sulje ovet.
Tartu uuteen lamppuun vain kan‐
nasta. Älä koske lampun lasiin paljain käsin.
Vaihda vanha lamppu aina saman‐
tyyppiseen uuteen lamppuun.
Vaihda ajovalojen polttimot moottori‐
tilasta käsin.
Polttimoiden tarkastus Kytke polttimon vaihdon jälkeen syty‐
tysvirta ja tarkista valojen toiminta.Halogeeniajovalot
5-ovinen viistoperä, 4-ovinen
porrasperä, Sports Tourer
Halogeeniajovalot erillisillä lähi- ja
kaukovalopolttimoilla.
Lähivalo (1) ulompi polttimo.
Kaukovalo (2) sisempi polttimo.
Sivuvalot/päiväajovalot (3) .

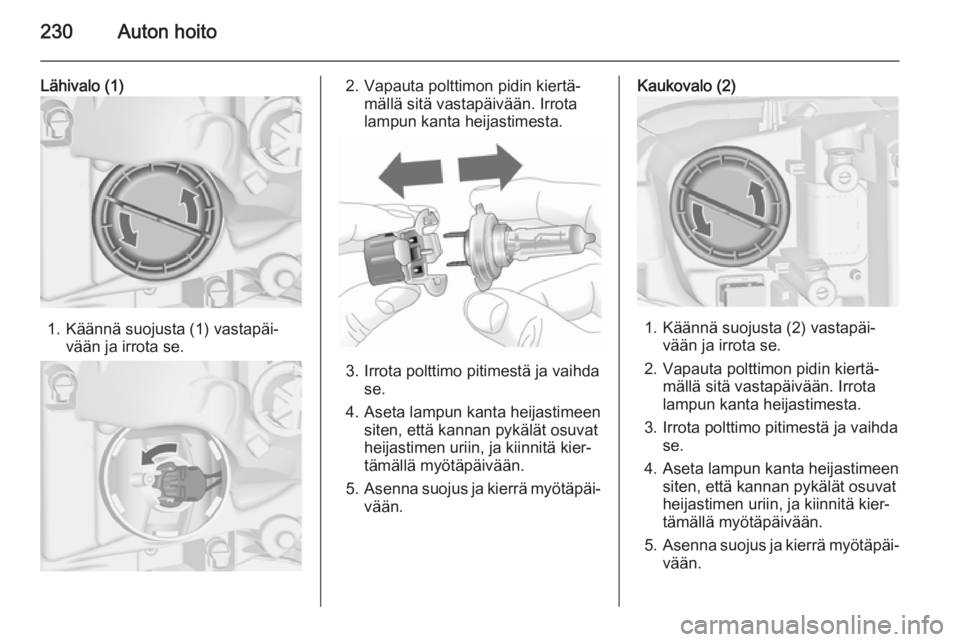

230Auton hoito
Lähivalo (1)
1. Käännä suojusta (1) vastapäi‐vään ja irrota se.
2. Vapauta polttimon pidin kiertä‐mällä sitä vastapäivään. Irrota
lampun kanta heijastimesta.
3. Irrota polttimo pitimestä ja vaihda se.
4. Aseta lampun kanta heijastimeen siten, että kannan pykälät osuvat
heijastimen uriin, ja kiinnitä kier‐
tämällä myötäpäivään.
5. Asenna suojus ja kierrä myötäpäi‐
vään.
Kaukovalo (2)
1. Käännä suojusta (2) vastapäi‐ vään ja irrota se.
2. Vapauta polttimon pidin kiertä‐ mällä sitä vastapäivään. Irrota
lampun kanta heijastimesta.
3. Irrota polttimo pitimestä ja vaihda se.
4. Aseta lampun kanta heijastimeen siten, että kannan pykälät osuvat
heijastimen uriin, ja kiinnitä kier‐
tämällä myötäpäivään.
5. Asenna suojus ja kierrä myötäpäi‐
vään.

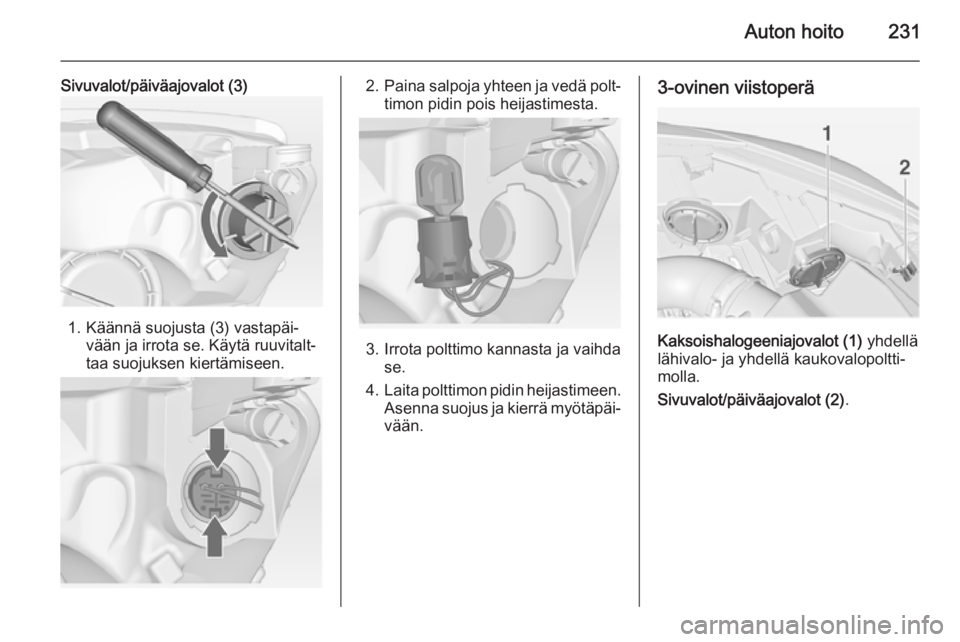

Auton hoito231
Sivuvalot/päiväajovalot (3)
1. Käännä suojusta (3) vastapäi‐vään ja irrota se. Käytä ruuvitalt‐
taa suojuksen kiertämiseen.
2. Paina salpoja yhteen ja vedä polt‐
timon pidin pois heijastimesta.
3. Irrota polttimo kannasta ja vaihda se.
4. Laita polttimon pidin heijastimeen.
Asenna suojus ja kierrä myötäpäi‐ vään.
3-ovinen viistoperä
Kaksoishalogeeniajovalot (1) yhdellä
lähivalo- ja yhdellä kaukovalopoltti‐
molla.
Sivuvalot/päiväajovalot (2) .

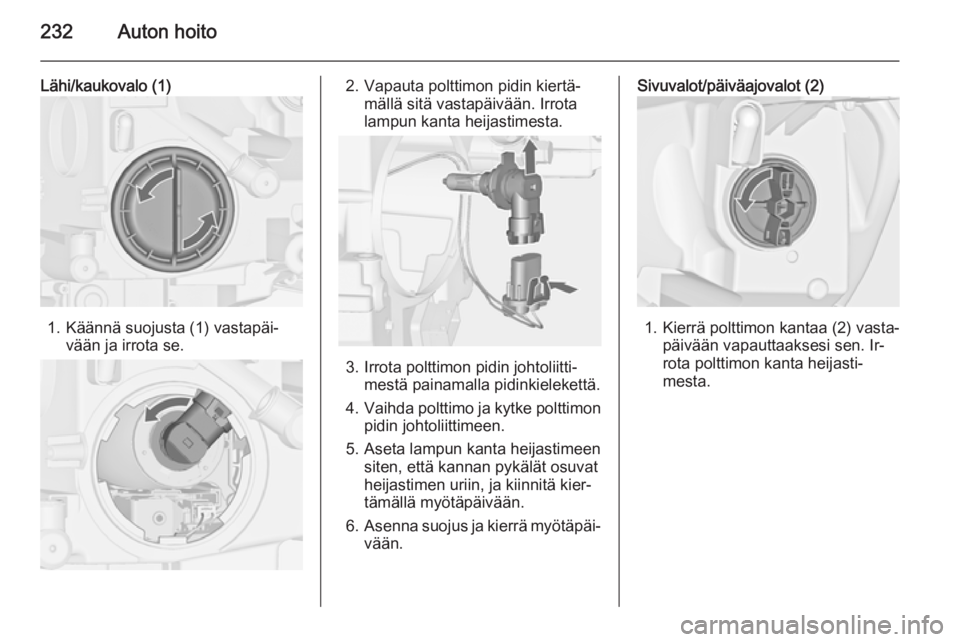

232Auton hoito
Lähi/kaukovalo (1)
1. Käännä suojusta (1) vastapäi‐vään ja irrota se.
2. Vapauta polttimon pidin kiertä‐mällä sitä vastapäivään. Irrota
lampun kanta heijastimesta.
3. Irrota polttimon pidin johtoliitti‐ mestä painamalla pidinkielekettä.
4. Vaihda polttimo ja kytke polttimon
pidin johtoliittimeen.
5. Aseta lampun kanta heijastimeen siten, että kannan pykälät osuvatheijastimen uriin, ja kiinnitä kier‐
tämällä myötäpäivään.
6. Asenna suojus ja kierrä myötäpäi‐
vään.
Sivuvalot/päiväajovalot (2)
1. Kierrä polttimon kantaa (2) vasta‐ päivään vapauttaaksesi sen. Ir‐
rota polttimon kanta heijasti‐
mesta.

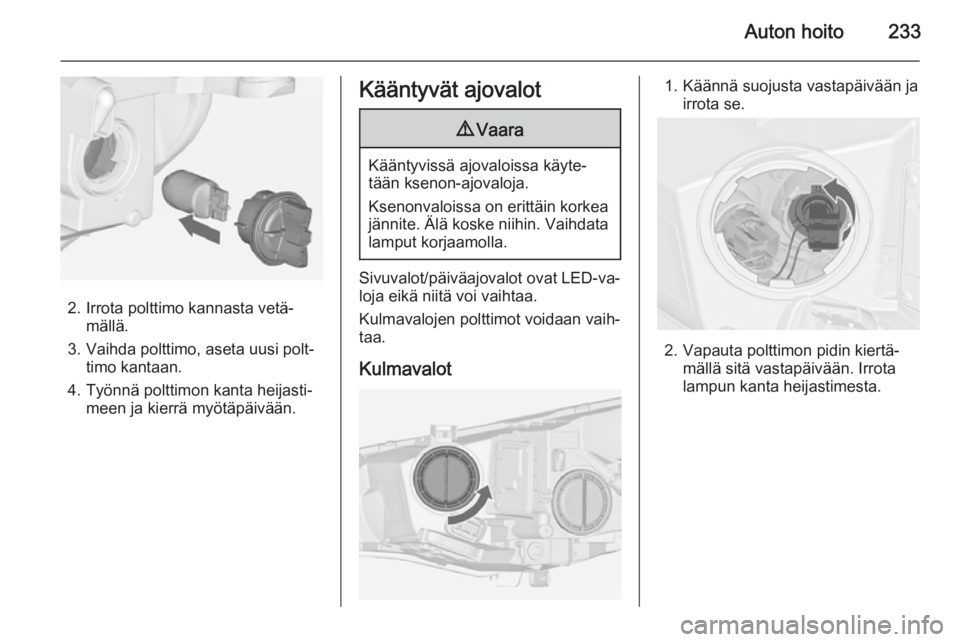

Auton hoito233
2. Irrota polttimo kannasta vetä‐mällä.
3. Vaihda polttimo, aseta uusi polt‐ timo kantaan.
4. Työnnä polttimon kanta heijasti‐ meen ja kierrä myötäpäivään.
Kääntyvät ajovalot9 Vaara
Kääntyvissä ajovaloissa käyte‐
tään ksenon-ajovaloja.
Ksenonvaloissa on erittäin korkea jännite. Älä koske niihin. Vaihdata
lamput korjaamolla.
Sivuvalot/päiväajovalot ovat LED-va‐
loja eikä niitä voi vaihtaa.
Kulmavalojen polttimot voidaan vaih‐
taa.
Kulmavalot
1. Käännä suojusta vastapäivään ja irrota se.
2. Vapauta polttimon pidin kiertä‐mällä sitä vastapäivään. Irrota
lampun kanta heijastimesta.

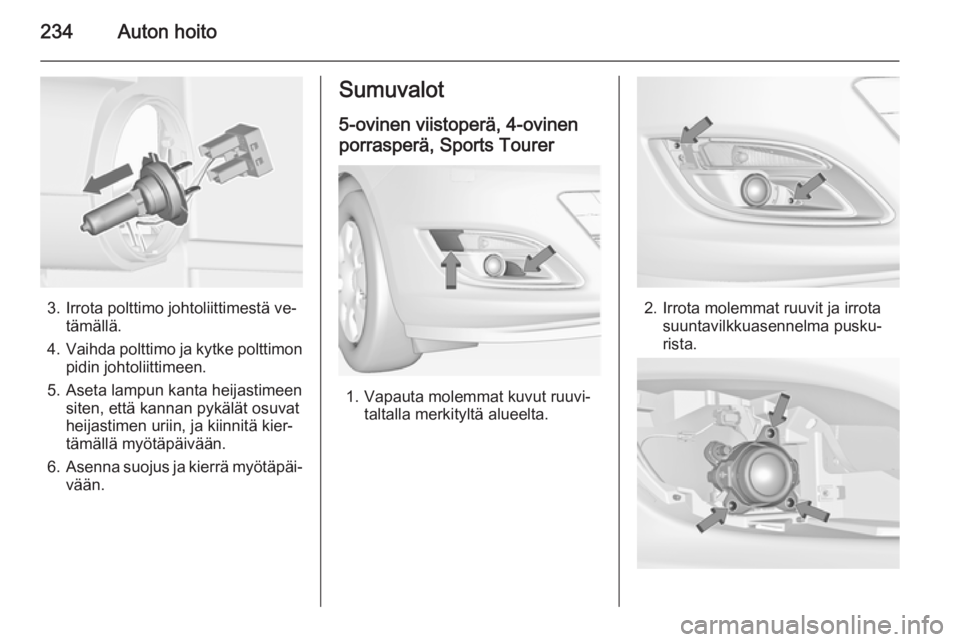

234Auton hoito
3. Irrota polttimo johtoliittimestä ve‐tämällä.
4. Vaihda polttimo ja kytke polttimon
pidin johtoliittimeen.
5. Aseta lampun kanta heijastimeen siten, että kannan pykälät osuvat
heijastimen uriin, ja kiinnitä kier‐
tämällä myötäpäivään.
6. Asenna suojus ja kierrä myötäpäi‐
vään.
Sumuvalot
5-ovinen viistoperä, 4-ovinen
porrasperä, Sports Tourer
1. Vapauta molemmat kuvut ruuvi‐ taltalla merkityltä alueelta.
2. Irrota molemmat ruuvit ja irrotasuuntavilkkuasennelma pusku‐
rista.

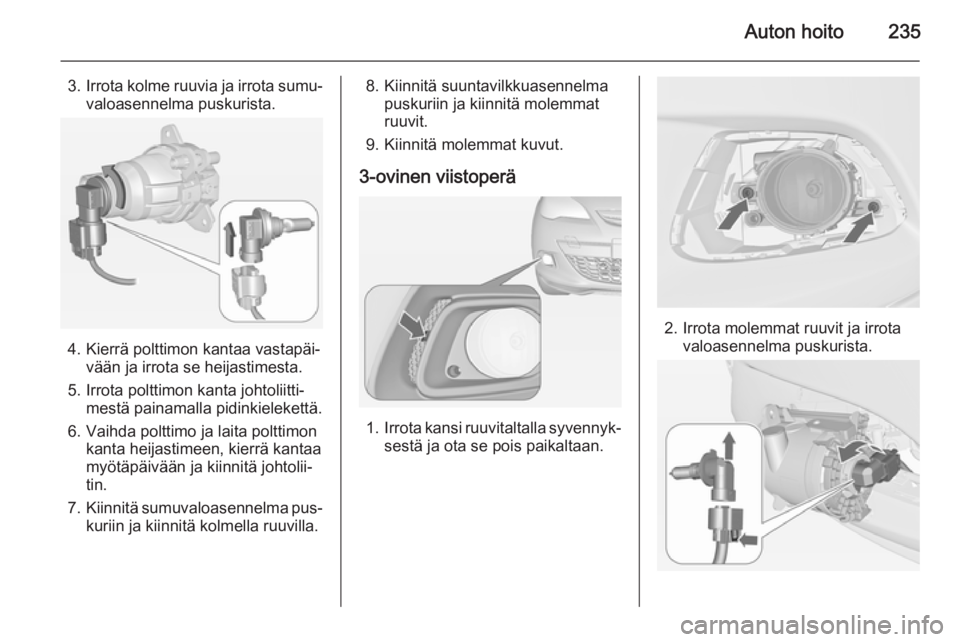

Auton hoito235
3.Irrota kolme ruuvia ja irrota sumu‐
valoasennelma puskurista.
4. Kierrä polttimon kantaa vastapäi‐ vään ja irrota se heijastimesta.
5. Irrota polttimon kanta johtoliitti‐ mestä painamalla pidinkielekettä.
6. Vaihda polttimo ja laita polttimon kanta heijastimeen, kierrä kantaa
myötäpäivään ja kiinnitä johtolii‐
tin.
7. Kiinnitä sumuvaloasennelma pus‐
kuriin ja kiinnitä kolmella ruuvilla.
8. Kiinnitä suuntavilkkuasennelma puskuriin ja kiinnitä molemmat
ruuvit.
9. Kiinnitä molemmat kuvut.
3-ovinen viistoperä
1. Irrota kansi ruuvitaltalla syvennyk‐
sestä ja ota se pois paikaltaan.
2. Irrota molemmat ruuvit ja irrota valoasennelma puskurista.

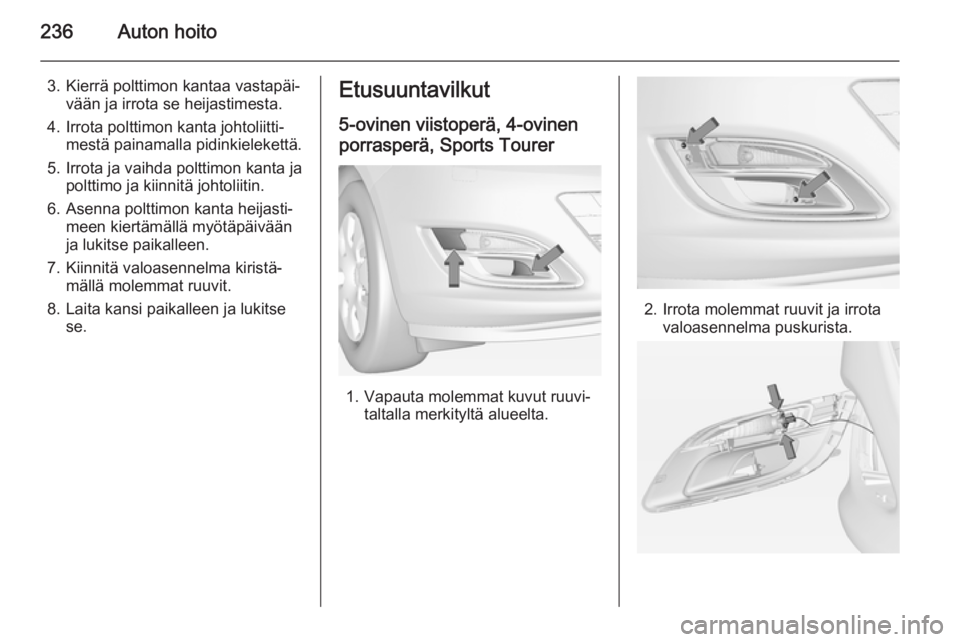

236Auton hoito
3. Kierrä polttimon kantaa vastapäi‐vään ja irrota se heijastimesta.
4. Irrota polttimon kanta johtoliitti‐ mestä painamalla pidinkielekettä.
5. Irrota ja vaihda polttimon kanta ja polttimo ja kiinnitä johtoliitin.
6. Asenna polttimon kanta heijasti‐ meen kiertämällä myötäpäivään
ja lukitse paikalleen.
7. Kiinnitä valoasennelma kiristä‐ mällä molemmat ruuvit.
8. Laita kansi paikalleen ja lukitse se.Etusuuntavilkut
5-ovinen viistoperä, 4-ovinen
porrasperä, Sports Tourer
1. Vapauta molemmat kuvut ruuvi‐ taltalla merkityltä alueelta.
2. Irrota molemmat ruuvit ja irrotavaloasennelma puskurista.

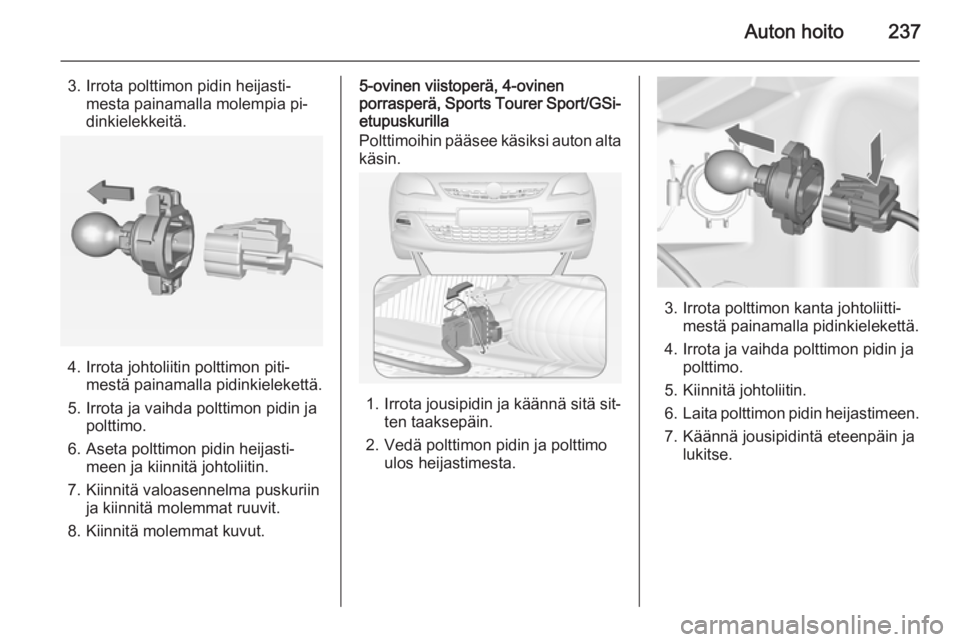

Auton hoito237
3. Irrota polttimon pidin heijasti‐mesta painamalla molempia pi‐
dinkielekkeitä.
4. Irrota johtoliitin polttimon piti‐ mestä painamalla pidinkielekettä.
5. Irrota ja vaihda polttimon pidin ja polttimo.
6. Aseta polttimon pidin heijasti‐ meen ja kiinnitä johtoliitin.
7. Kiinnitä valoasennelma puskuriin ja kiinnitä molemmat ruuvit.
8. Kiinnitä molemmat kuvut.
5-ovinen viistoperä, 4-ovinen
porrasperä, Sports Tourer Sport/GSi- etupuskurilla
Polttimoihin pääsee käsiksi auton alta
käsin.
1. Irrota jousipidin ja käännä sitä sit‐
ten taaksepäin.
2. Vedä polttimon pidin ja polttimo ulos heijastimesta.
3. Irrota polttimon kanta johtoliitti‐mestä painamalla pidinkielekettä.
4. Irrota ja vaihda polttimon pidin ja polttimo.
5. Kiinnitä johtoliitin.
6. Laita polttimon pidin heijastimeen.
7. Käännä jousipidintä eteenpäin ja lukitse.

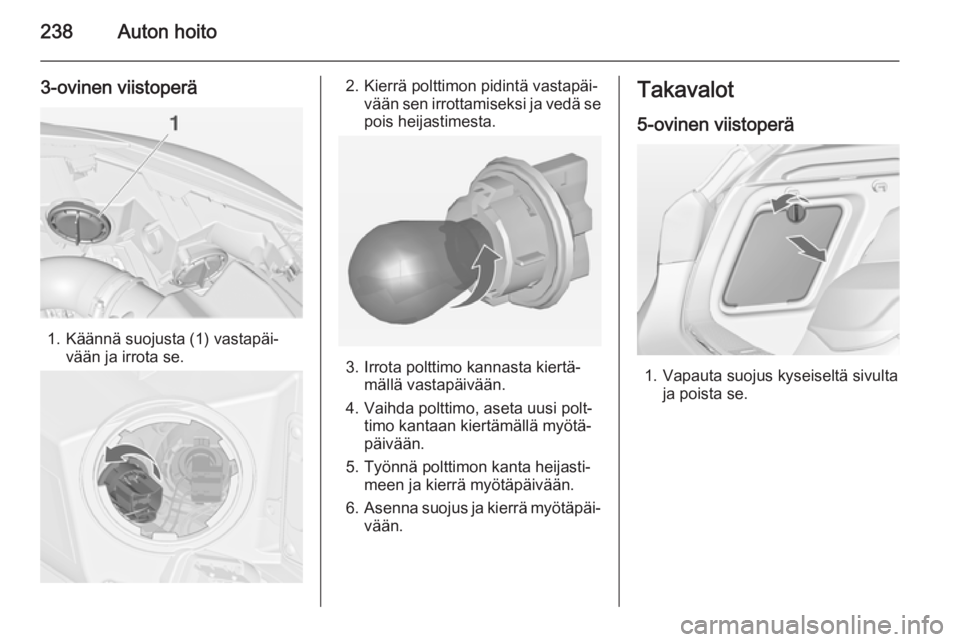

238Auton hoito
3-ovinen viistoperä
1. Käännä suojusta (1) vastapäi‐vään ja irrota se.
2. Kierrä polttimon pidintä vastapäi‐vään sen irrottamiseksi ja vedä se
pois heijastimesta.
3. Irrota polttimo kannasta kiertä‐ mällä vastapäivään.
4. Vaihda polttimo, aseta uusi polt‐ timo kantaan kiertämällä myötä‐
päivään.
5. Työnnä polttimon kanta heijasti‐ meen ja kierrä myötäpäivään.
6. Asenna suojus ja kierrä myötäpäi‐
vään.
Takavalot
5-ovinen viistoperä
1. Vapauta suojus kyseiseltä sivulta ja poista se.
