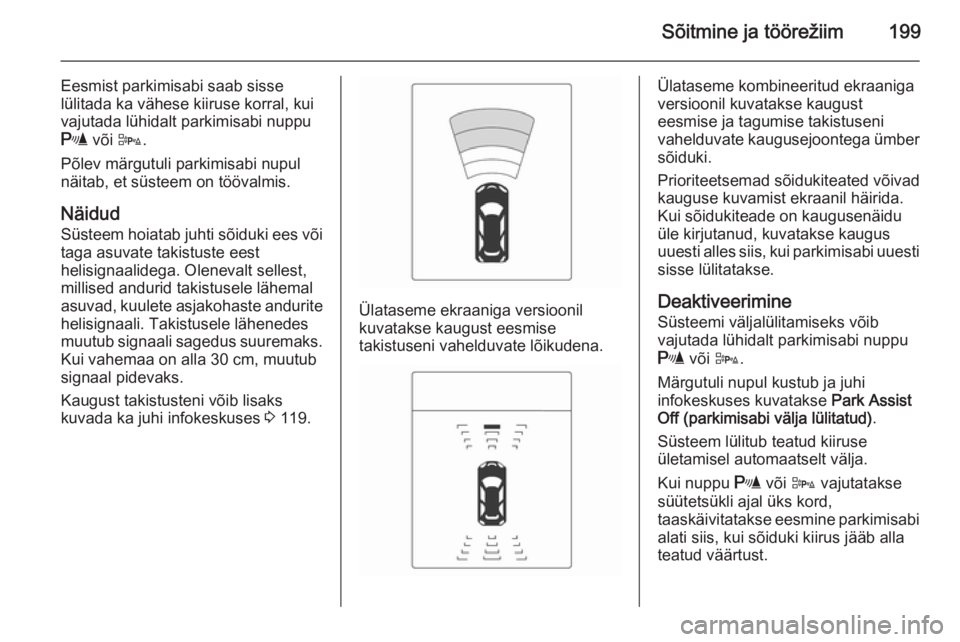

Sõitmine ja töörežiim199
Eesmist parkimisabi saab sisse
lülitada ka vähese kiiruse korral, kui
vajutada lühidalt parkimisabi nuppu
r või D.
Põlev märgutuli parkimisabi nupul
näitab, et süsteem on töövalmis.
Näidud
Süsteem hoiatab juhti sõiduki ees või
taga asuvate takistuste eest
helisignaalidega. Olenevalt sellest,
millised andurid takistusele lähemal
asuvad, kuulete asjakohaste andurite
helisignaali. Takistusele lähenedes
muutub signaali sagedus suuremaks.
Kui vahemaa on alla 30 cm, muutub
signaal pidevaks.
Kaugust takistusteni võib lisaks
kuvada ka juhi infokeskuses 3 119.
Ülataseme ekraaniga versioonil
kuvatakse kaugust eesmise
takistuseni vahelduvate lõikudena.
Ülataseme kombineeritud ekraaniga
versioonil kuvatakse kaugust
eesmise ja tagumise takistuseni
vahelduvate kaugusejoontega ümber sõiduki.
Prioriteetsemad sõidukiteated võivad
kauguse kuvamist ekraanil häirida.
Kui sõidukiteade on kaugusenäidu
üle kirjutanud, kuvatakse kaugus
uuesti alles siis, kui parkimisabi uuesti
sisse lülitatakse.
Deaktiveerimine Süsteemi väljalülitamiseks võib
vajutada lühidalt parkimisabi nuppu
r või D.
Märgutuli nupul kustub ja juhi
infokeskuses kuvatakse Park Assist
Off (parkimisabi välja lülitatud) .
Süsteem lülitub teatud kiiruse
ületamisel automaatselt välja.
Kui nuppu r või D vajutatakse
süütetsükli ajal üks kord,
taaskäivitatakse eesmine parkimisabi
alati siis, kui sõiduki kiirus jääb alla
teatud väärtust.

200Sõitmine ja töörežiim
Tõrked
Süsteemi rikke korral süttib märgutuli r või juhi infokeskuses kuvatakse
vastavat teadet.
Märgutuli r süttib või juhi
infokeskuses kuvatakse vastavat teadet ka siis, kui süsteem ei tööta
ajutiste tingimuste tõttu, nt kui
andureid katab lumi.
Sõidukiteated 3 127.9 Hoiatus
Mõningates tingimustes, nt
objektide või rõivaste
peegeldavate pindade korral,
samuti väliste müraallikate tõttu, ei
pruugi süsteem takistust
avastada.
Eritähelepanu tuleb pöörata
takistustele, mis võivad
kahjustada kaitseraua alaosa.
Ettevaatust
Kui andurid on kaetud (nt jää või
lumega), võib nende töö tõhusus
väheneda.
Parkimisabisüsteemi tõhusus võib väheneda raske koorma tõttu.
Pikemate sõidukite (nt maasturite, minibusside, furgoonide) korral
kehtivad eritingimused. Eseme
tuvastamist nende sõidukite
ülaosas ei saa tagada.
Süsteem ei pruugi tuvastada väga väikese peegeldusristlõikega
esemeid (nt kitsad või pehmest
materjalist objektid).
Parkimisabi ei avasta
avastamispiirkonnast väljajäävaid
objekte.
Märkus
Parkimisabisüsteem tuvastab
automaatselt tehases paigaldatud
haakeseadise. See rakendub pistiku
ühendamisel ühenduspessa.
Andur võib tuvastada olematu
objekti (kajahäire), mis on tingitud välistest akustilistest või
mehaanilistest häiretest.
Märkus
Kui rakendatakse edasikäiku ja
ületatakse teatavat kiirust, siis
tagumine parkimisabi
deaktiveeritakse
tagakandurisüsteemi pikendamisel.
Kui esmalt rakendatakse
tagurpidikäik, siis tuvastab
parkimisabi tagakandurisüsteemi ja antakse sumisti signaal. Parkimisabi
deaktiveerimiseks vajutage korraks
nuppu r või D.

Sõitmine ja töörežiim201Eesmine parkimisabi
Eesmine parkimisabisüsteem aitab
juhil parkimiskohale manööverdada, andes juhi infokeskuse kaudu
juhiseid ja helisignaale. Süsteemi
soovitud parkimiskoha valimise ja
parkimismanöövri eest vastutab siiski täielikult juht.
Süsteem kasutab
parkimisabisüsteemi andureid
samaaegselt koos kahe lisaanduriga
eesmise ja tagumise põrkeraua
mõlemal küljel.
Nupp D
Eesmise parkimisabi ja parkimisabi
3 198 juhtimiseks kasutatakse sama
nuppu. Parkimisabi sisse- või
väljalülitamiseks vajutage nuppu üks kord lühidalt. Eesmise parkimisabi
sisse- või väljalülitamiseks hoidke
ligikaudu üks sekund nuppu D all.
Kui üks süsteem on aktiivne, võib
kahe süsteemi vahel ümber
lülitamiseks vajutada nuppu kas
lühemalt või pikemalt.
AktiveerimineParkimiskoha otsimisel tuleb
süsteemi sisselülitamiseks hoida
nuppu D ligikaudu üks sekund all.
Süsteemi võib sisse lülitada ainult
kiirusel kuni 30 km/h ja süsteem otsib parkimiskohta kiirusel kuni 30 km/h.
Maksimaalselt lubatav paralleelne
vahekaugus sõiduki ja pargitud
autode rea vahel on 1,8 m.
Märkus
Eesmise parkimisabi esmakordsel
kasutamisel tuleb sõidukiga alati
vähemalt 40 km sõita süsteemi
automaatseks kalibreerimiseks.
Tööpõhimõte

202Sõitmine ja töörežiim
Kui sõiduk möödub pargitud autode
reast ja süsteem on sisse lülitatud,
otsib eesmine parkimisabisüsteem
sobivat parkimiskohta. Sobiva
parkimiskoha leidmisel antakse juhi
infokeskuses visuaalne tagasiside ja
kostub helisignaal.
Süsteemi soovitatud parkimiskoht
loetakse vastuvõetuks, kui juht
peatab sõiduki kuni 10 m kaugusel kohast, kus sõiduk viibis
peatumisteate saamisel. Süsteem
arvutab optimaalse marsruudi
parkimiskohale sõitmiseks. Seejärel
antakse juhile täpsed juhised
parkimiskohale manööverdamiseks.
Nendeks juhisteks on:
■ tähelepanu juhtimine sellele, et kiirus ületab 30 km/h,
■ nõue peatada sõiduk, kui on leitud parkimiskoht,
■ sõidusuund parkimismanöövri ajal,
■ rooliratta asend parkimismanöövri ajal,
■ mõnedele juhistele lisatakse arenguriba.
Edukale parkimismanöövrile viitab
asendi lõpetamise sümbol.Kui juht ei peata sõidukit 10 m piires
pärast parkimiskoha soovituse
saamist, hakkab süsteem otsima uut
sobivat parkimiskohta.
Parkimispoole muutmine
Süsteem on konfigureeritud nii, et
parkimiskohta otsitakse juhi
kaassõitja poolsel küljel.
Parkimiskohtade avastamiseks
juhipoolsel küljel lülitage suunanäit
juhi poolele.

Sõitmine ja töörežiim203
Eelisteated
Pärast eesmise parkimisabi
sisselülitamist kuvatakse juhi
infokeskuses teade. Kuvatakse
eelisteated, näiteks sõidukiteated 3 127. Pärast teate kinnitamist nupu
SET/CLR vajutamisega kuvatakse
uuesti parkimisabiteated ja parkimist
saab jätkata.
Deaktiveerimine
Süsteem lülitub välja, kui:
■ vajutatakse nuppu D ligikaudu
üks sekund
■ parkimismanööver on edukalt lõpetatud
■ sõidukiirus ületab 30 km/h
■ lülitatakse süüde välja
Juhi- või süsteemipoolset
väljalülitamist manööverdamise ajal
kuvatakse Parking Deactivated
(parkimisabi välja lülitatud) juhi
infokeskuses.Tõrked
Juhi infokeskuses ilmub teade, kui:
■ süsteemis on rike
■ juht ei lõpetanud parkimismanöövrit edukalt
■ süsteem ei tööta
Kui süsteem avastab parkimisjuhiste
andmise ajal takistuse, kuvatakse juhi
infokeskuses Stop (peatuda) .
Takistuse eemaldamisel saab
parkimismanööver jätkuda. Kui
takistust ei eemaldata, lülitatakse
süsteem välja. Süsteemi
sisselülitamiseks ja uue parkimiskoha leidmiseks tuleb vajutada nuppu D
ligikaudu üks sekund.
Olulised juhised
parkimisabisüsteemide
kasutamiseks9 Hoiatus
Mõningates tingimustes, nt
objektide või rõivaste
peegeldavate pindade korral,
samuti väliste müraallikate tõttu, ei
pruugi süsteem takistust
avastada.
Eritähelepanu tuleb pöörata
takistustele, mis võivad
kahjustada kaitseraua alaosa.Ettevaatust
Kui andurid on kaetud (nt jää või
lumega), võib nende töö tõhusus
väheneda.
Parkimisabisüsteemi tõhusus võib väheneda raske koorma tõttu.
Pikemate sõidukite (nt maasturite, minibusside, furgoonide) korral
kehtivad eritingimused. Eseme
tuvastamist nende sõidukite
ülaosas ei saa tagada.
Süsteem ei pruugi tuvastada väga väikese peegeldusristlõikega
esemeid (nt kitsad või pehmest
materjalist objektid).
Parkimisabi ei avasta
avastamispiirkonnast väljajäävaid
objekte.

204Sõitmine ja töörežiim
Märkus
Parkimisabisüsteem tuvastab
automaatselt tehases paigaldatud
haakeseadise. See rakendub pistiku
ühendamisel ühenduspessa.
Andur võib tuvastada olematu
objekti (kajahäire), mis on tingitud
välistest akustilistest või
mehaanilistest häiretest.
Parkimisabisüsteem ei pruugi
reageerida parkimisruumi
muutustele pärast rööpse parkimise
alustamist.
Külgmise pimeda nurga
alarm Külgmise pimeda nurga
alarmsüsteem avastab objekte
kummalgi pool sõidukit, piiritletud
pimeda nurga alal, ja teatab neist.
Süsteem annab välispeeglites
visuaalselt märku, kui tuvastatakse,
et mõni objekt ei pruugi olla sise- ja
välispeeglitest nähtav.
Süsteemi andurid asuvad sõiduki
vasakul ja paremal küljel põrkerauas.9 Hoiatus
Külgmise pimeda nurga alarm ei
asenda juhi nägemisvõimet.
Süsteem ei avasta: ■ pimeda nurga alast välja jäävaid
sõidukeid, mis võivad kiiresti
läheneda;
■ jalakäijaid, jalgrattureid või loomi.
Enne rajavahetust kontrollige alati
kõiki peegleid, vaadake üle õla ja
kasutage suunatuld.
Kui süsteem avastab ettepoole sõites
külgmisel pimeda nurga alal sõiduki,
kui ta kas möödub sellest või see
möödub sõidukist, süttib vastavas
välispeeglis oranž hoiatussümbol B.
Kui juht lülitab seejärel sisse
suunatule, hakkab vilkuma
merevaikkollane hoiatussümbol B,
mis hoiatab, et rida vahetada ei tohi.
Külgmise pimeda nurga alarm on
aktiivne alates kiirustest 10 km/h kuni
140 km/h. Kiiremini kui 140 km/h
sõites lülitub süsteem välja, mida
näitab hoiatussümbolite B kustumine
mõlemas välispeeglis. Kiiruse
aeglustamisel hoiatussümbolid
kustuvad. Kui seejärel avastatakse
pimedal alal sõiduk, süttivad vastaval
küljel nagu tavaliselt
hoiatussümbolid B.
Sõiduki käivitamisel lülituvad mõlema välispeegli näidikud korraks sisse, et
näidata, et süsteem töötab.

Sõitmine ja töörežiim205
Süsteemi saab sisse või välja lülitada
menüüs Settings (seaded)
infoekraanil, sõiduki
isikupärastamine 3 133.
Juhi infokeskuses kuvatakse
väljalülitamisteade.
Avastamispiirkonnad Süsteemi andur katab ligikaudu
3 meetri suurust ala mõlemal pool
sõidukit. See ala algab kummagi
välispeegli juurest ja ulatub sellest
ligikaudu 3 meetrit tahapoole. Ala
kõrgus maapinnast on ligikaudu
0,5 meetrit kuni 2 meetrit.
Süsteem lülitub välja, kui sõiduk veab
haagist.
Külgmine pimeda nurga alarm on
konstrueeritud selliselt, et see jätab
arvestamata seisvad objektid nagu
piirded, postid, äärekivid, seinad ja
talad. Pargitud ja vastutulevaid
sõidukeid ei avastata.
Tõrked
Tavatingimustes juhuste
kokkulangemisel ei pruugi alarmid
alati toimida.Külgmise pimeda nurga alarm ei toimi, kui tagumise põrkeraua vasak
või parem nurk on pori, mustuse,
lume või lörtsiga kaetud.
Puhastamisjuhised 3 280.
Süsteemi rikke korral või kui süsteem
ajutiselt ei toimi, ilmub juhi
infoekraanile sellekohane teade.
Pöörduda abi saamiseks töökotta.
Tahavaatekaamera
Tahavaatekaamera aitab juhti
tagurdamisel, näidates sõiduki taha
jäävat ala.
Kaamera vaade kuvatakse värvilisel
infoekraanil.9 Hoiatus
Tahavaatekaamera ei asenda juhi
nägemisvõimet. Pange tähele, et
kaamera ja täiustatud parkimisabi
andurite vaateväljast välja, nt
põrkeraua alla või sõiduki alla
jäävaid objekte ei kuvata.
Ärge vaadake sõidukit tagurdades
ainult infoekraani, vaid kontrollige
enne tagurdamist sõiduki taha ja
ümber jäävat ala.
Aktiveerimine
Tahavaatekaamera lülitub
tagasikäigu valimisel automaatselt
sisse.
Tööpõhimõte
Kaamera on paigaldatud tagaluugi
käepidemele ja selle vaatenurk on
130°.

206Sõitmine ja töörežiim
Kaamera kõrge asendi tõttu
võimaldab see näha ekraanil
tagumist põrkerauda, et võimaldada
asendit kindlaks määrata.
Kaameraga näidatav ala on piiratud.
Ekraanil kuvatava kujutise kaugus
erineb tegelikust kaugusest.
Hoiatussümbolid
Hoiatussümboleid näidatakse
kolmnurkadena 9 pildil, kus on
kujutatud takistused, mille eesmise
parkimisabi tagumised andurid on
avastanud.
Kuvaseaded
Heledust võib seada
mitmefunktsioonilise nupu üles/alla
nuppudega.
Kontrastsust võib seada
mitmefunktsioonilise nupu vasaku/
parema nupuga.
Deaktiveerimine Kaamera lülitub välja teatava
edasikäigu kiiruse ületamisel või kui
tagasikäiku ligikaudu 10 sekundi
jooksul ei rakendata.
Tahavaatekaamera sisse- või
väljalülitatust on võimalik muuta
menüüs Settings (seaded)
infoekraanil. Sõiduki
isikupärastamine 3 133.
Tõrked
Veateated kuvatakse 9 abil
infoekraani ülemisel real.
Tahavaatekaamera ei pruugi õigesti
töötada järgmistel juhtudel:
■ ümbrus on pime;
■ päike või esilaternate valgusvihk paistab otse kaamera läätsesse;
■ lääts on kaetud jää, lume, pori või muuga. Puhastage lääts, loputage
seda veega ja pühkige pehme
lapiga;
■ tagaluuk ei ole täielikult suletud;
■ sõidukil on avariiline tagaosa;
■ äärmuslikud temperatuurimuutused.

Sõitmine ja töörežiim207Liiklusmärgi abiTööpõhimõte
Liiklusmärgiabisüsteem tuvastab
eesmise kaamera abil eelnevalt
kindlaksmääratud liiklusmärke ja
kuvab neid juhi infokeskuses.
Tuvastatakse järgmised
liiklusmärgid:
Kiirusepiirangu ja möödasõidu keelu
märgid ■ kiirusepiirang
■ möödasõidu keeld
■ kiirusepiirangu lõpp
■ möödasõidu keelu lõppLiiklusmärgid
Algus ja lõpp:
■ kiirteed
■ A-kategooria teed
■ mängutänavadLisamärgid ■ lisavihjed liiklusmärkidele
■ haagise pukseerimise piirang
■ märja tee hoiatus
■ jää hoiatus
■ suunanooled
Kiiruspiirangu märke kuvatakse juhi
infokeskuses kuni järgmise
kiiruspiirangu märgi või kiiruspiirangu lõpu avastamiseni või pärast märgi
määratletud aja möödumist.
Võimalikud on mitme märgi
kombinatsioonid ekraanil.

208Sõitmine ja töörežiim
Hüüumärk raami sees näitab, et on
avastatud lisamärk, mida süsteem ei
tunne.
Süsteem on olenevalt
valgustustingimustest aktiivne kuni
kiiruseni 200 km/h. Öösel töötab
süsteem kuni kiiruseni 160 km/h.
Niipea, kui kiirus langeb alla 55 km/h,
lähtestatakse ekraan ja liiklusmärkide lehekülg tühjendatakse. Kuvatakse
järgmine tuvastatud kiirusemärk.
Kuva
Liiklusmärgid kuvatakse juhi
infokeskuses lehel Traffic sign
detection (liiklusmärkide
tuvastamine), mille saab valida
suunatulede lülitushooval paikneva kettaga 3 119.
Kui juhi infokeskuses on valitud muu
funktsioon ja seejärel valitakse uuesti
leht Traffic sign detection , kuvatakse
viimati tuvastatud liiklusmärk.
Kui süsteem on liiklusmärkide lehe
tühjendanud, kuvatakse järgmine
sümbol:
Liiklusmärkide lehekülg
tühjendatakse ka sõidu ajal, kui
vajutada nuppu SET/CLR suunatule
lülitushooval pikemalt.
Hüpikaken
Kiirusepiiranguid ja
möödasõidukeelu märke kuvatakse
hüpikaknana juhi infokeskuse igal
leheküljel.
