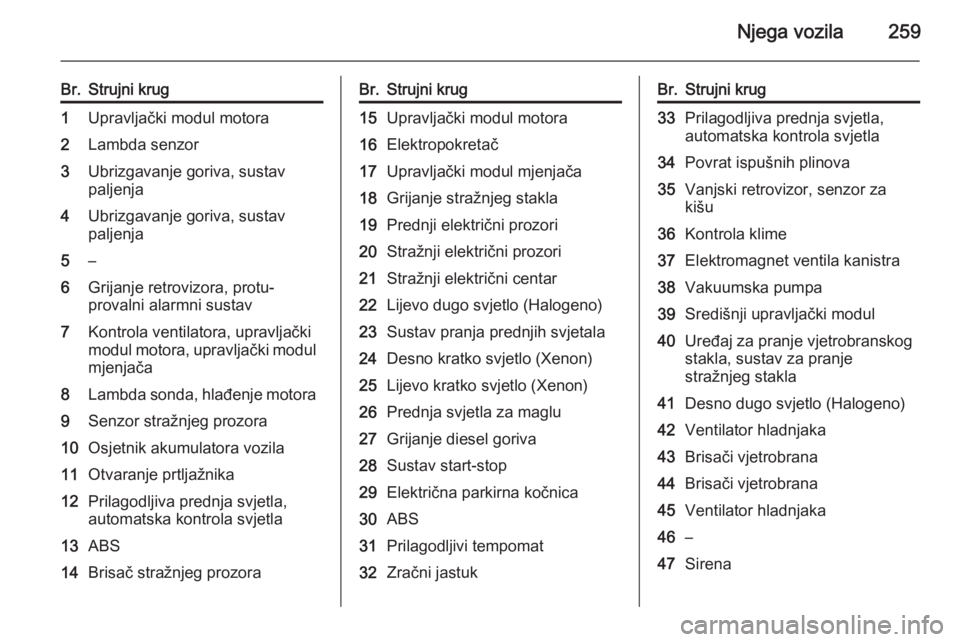

Njega vozila259
Br.Strujni krug1Upravljački modul motora2Lambda senzor3Ubrizgavanje goriva, sustav
paljenja4Ubrizgavanje goriva, sustav
paljenja5–6Grijanje retrovizora, protu‐
provalni alarmni sustav7Kontrola ventilatora, upravljački
modul motora, upravljački modul mjenjača8Lambda sonda, hlađenje motora9Senzor stražnjeg prozora10Osjetnik akumulatora vozila11Otvaranje prtljažnika12Prilagodljiva prednja svjetla,
automatska kontrola svjetla13ABS14Brisač stražnjeg prozoraBr.Strujni krug15Upravljački modul motora16Elektropokretač17Upravljački modul mjenjača18Grijanje stražnjeg stakla19Prednji električni prozori20Stražnji električni prozori21Stražnji električni centar22Lijevo dugo svjetlo (Halogeno)23Sustav pranja prednjih svjetala24Desno kratko svjetlo (Xenon)25Lijevo kratko svjetlo (Xenon)26Prednja svjetla za maglu27Grijanje diesel goriva28Sustav start-stop29Električna parkirna kočnica30ABS31Prilagodljivi tempomat32Zračni jastukBr.Strujni krug33Prilagodljiva prednja svjetla,
automatska kontrola svjetla34Povrat ispušnih plinova35Vanjski retrovizor, senzor za
kišu36Kontrola klime37Elektromagnet ventila kanistra38Vakuumska pumpa39Središnji upravljački modul40Uređaj za pranje vjetrobranskog
stakla, sustav za pranje
stražnjeg stakla41Desno dugo svjetlo (Halogeno)42Ventilator hladnjaka43Brisači vjetrobrana44Brisači vjetrobrana45Ventilator hladnjaka46–47Sirena

260Njega vozila
Br.Strujni krug48Ventilator hladnjaka49Pumpa goriva50Podešavanje visine svjetlosnog
snopa prednjeg svjetla,
prilagodljivo prednje svjetlo51Zatvarač zraka52Pomoćni grijač, diesel motor53Upravljački modul mjenjača,
upravljački modul motora54Podtlačna pumpa, sklop
instrumenata na ploči s
instrumentima, grijanje i
ventilacija, sustav klima uređaja
Nakon zamjene neispravnog
osigurača, zatvorite poklopac kutije s
osiguračima i pritisnite ga da se
uglavi.
Ako poklopac kutije s osiguračima
nije pravilno zatvoren, može doći do
kvara.

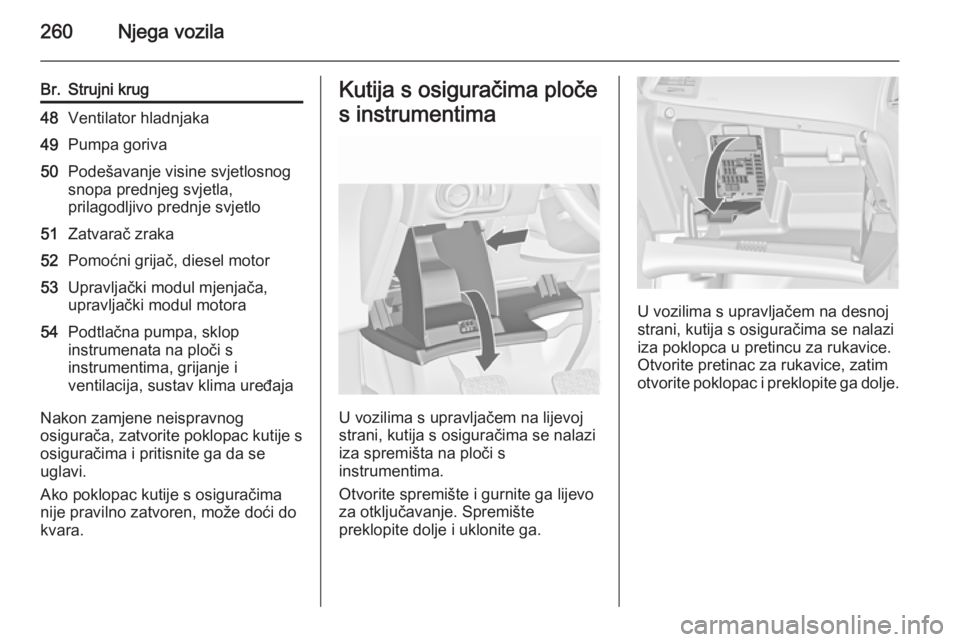

Kutija s osiguračima ploče
s instrumentima
U vozilima s upravljačem na lijevoj
strani, kutija s osiguračima se nalazi
iza spremišta na ploči s
instrumentima.
Otvorite spremište i gurnite ga lijevo
za otključavanje. Spremište
preklopite dolje i uklonite ga.
U vozilima s upravljačem na desnoj
strani, kutija s osiguračima se nalazi
iza poklopca u pretincu za rukavice.
Otvorite pretinac za rukavice, zatim
otvorite poklopac i preklopite ga dolje.

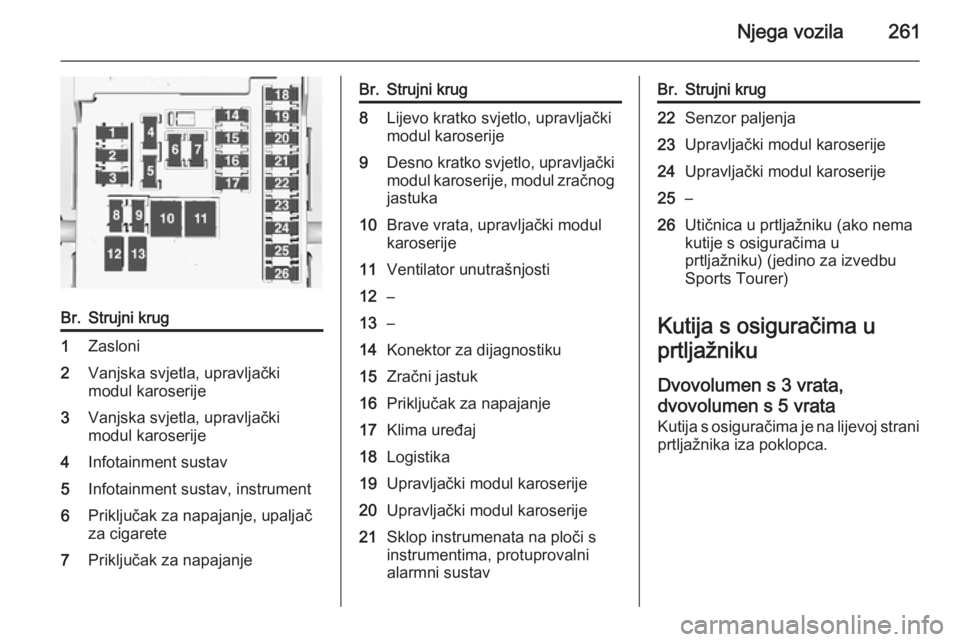

Njega vozila261
Br.Strujni krug1Zasloni2Vanjska svjetla, upravljački
modul karoserije3Vanjska svjetla, upravljački
modul karoserije4Infotainment sustav5Infotainment sustav, instrument6Priključak za napajanje, upaljač
za cigarete7Priključak za napajanjeBr.Strujni krug8Lijevo kratko svjetlo, upravljački
modul karoserije9Desno kratko svjetlo, upravljački
modul karoserije, modul zračnog jastuka10Brave vrata, upravljački modul
karoserije11Ventilator unutrašnjosti12–13–14Konektor za dijagnostiku15Zračni jastuk16Priključak za napajanje17Klima uređaj18Logistika19Upravljački modul karoserije20Upravljački modul karoserije21Sklop instrumenata na ploči s
instrumentima, protuprovalni
alarmni sustavBr.Strujni krug22Senzor paljenja23Upravljački modul karoserije24Upravljački modul karoserije25–26Utičnica u prtljažniku (ako nema
kutije s osiguračima u
prtljažniku) (jedino za izvedbu
Sports Tourer)
Kutija s osiguračima u
prtljažniku
Dvovolumen s 3 vrata,
dvovolumen s 5 vrata
Kutija s osiguračima je na lijevoj strani
prtljažnika iza poklopca.

262Njega vozila

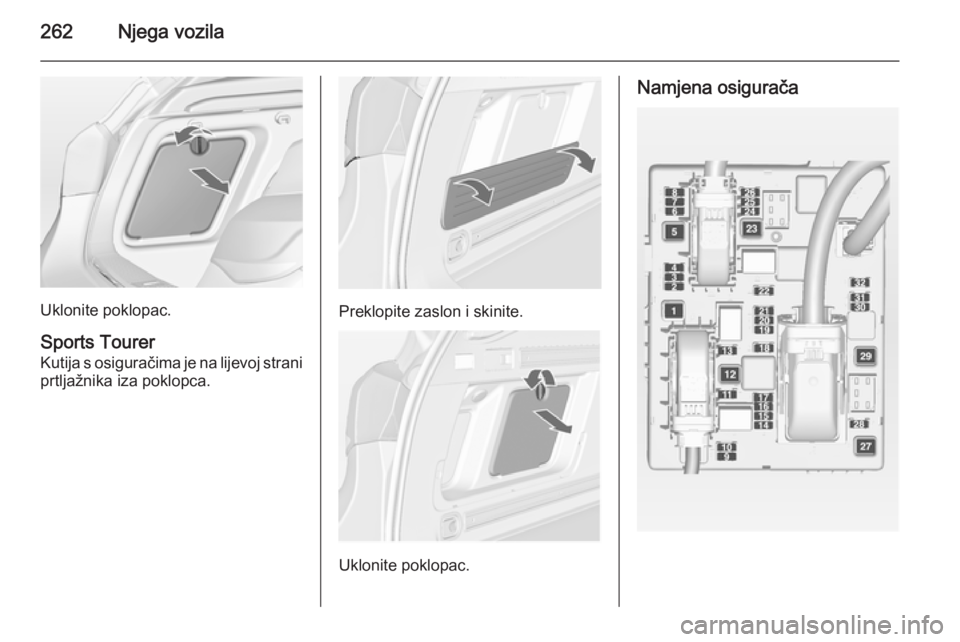

Uklonite poklopac.
Sports Tourer
Kutija s osiguračima je na lijevoj strani prtljažnika iza poklopca.Preklopite zaslon i skinite.
Uklonite poklopac.
Namjena osigurača

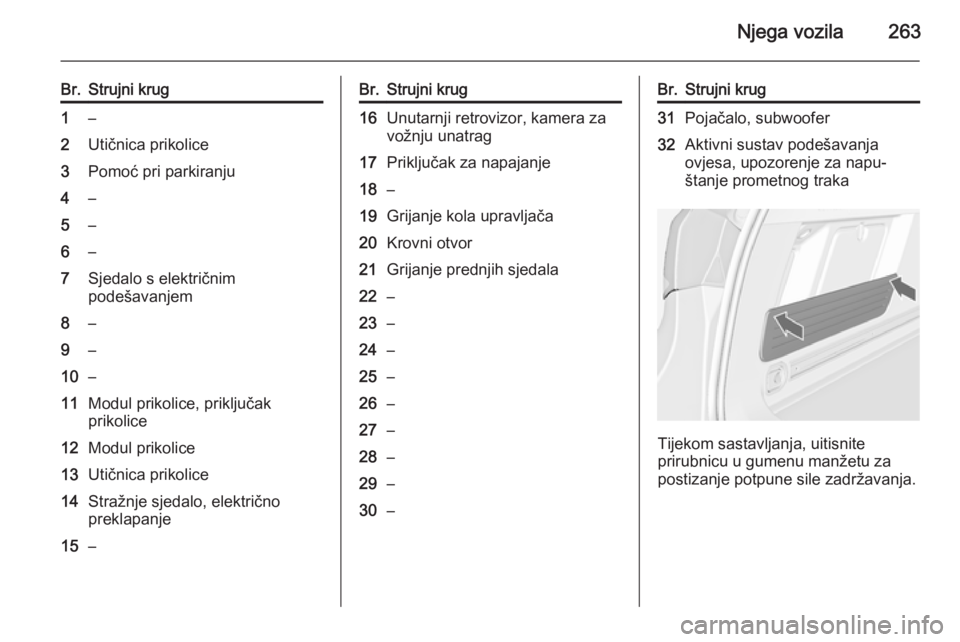

Njega vozila263
Br.Strujni krug1–2Utičnica prikolice3Pomoć pri parkiranju4–5–6–7Sjedalo s električnim
podešavanjem8–9–10–11Modul prikolice, priključak
prikolice12Modul prikolice13Utičnica prikolice14Stražnje sjedalo, električno
preklapanje15–Br.Strujni krug16Unutarnji retrovizor, kamera za
vožnju unatrag17Priključak za napajanje18–19Grijanje kola upravljača20Krovni otvor21Grijanje prednjih sjedala22–23–24–25–26–27–28–29–30–Br.Strujni krug31Pojačalo, subwoofer32Aktivni sustav podešavanja
ovjesa, upozorenje za napu‐
štanje prometnog traka
Tijekom sastavljanja, uitisnite
prirubnicu u gumenu manžetu za
postizanje potpune sile zadržavanja.

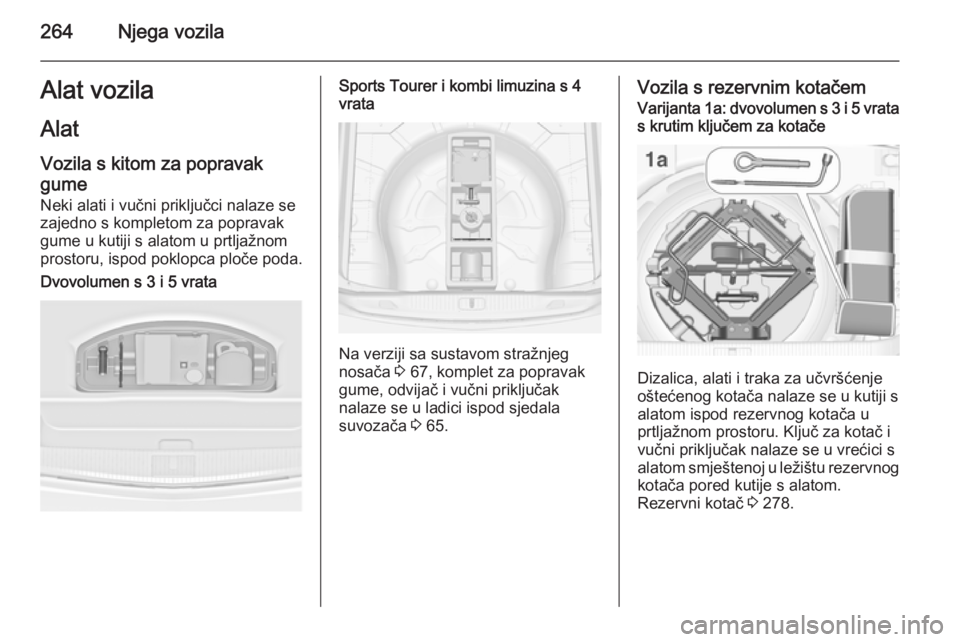

264Njega vozilaAlat vozila
Alat Vozila s kitom za popravakgume
Neki alati i vučni priključci nalaze se
zajedno s kompletom za popravak gume u kutiji s alatom u prtljažnom
prostoru, ispod poklopca ploče poda.Dvovolumen s 3 i 5 vrataSports Tourer i kombi limuzina s 4
vrata
Na verziji sa sustavom stražnjeg
nosača 3 67, komplet za popravak
gume, odvijač i vučni priključak
nalaze se u ladici ispod sjedala
suvozača 3 65.
Vozila s rezervnim kotačemVarijanta 1a: dvovolumen s 3 i 5 vrata
s krutim ključem za kotače
Dizalica, alati i traka za učvršćenje
oštećenog kotača nalaze se u kutiji s
alatom ispod rezervnog kotača u prtljažnom prostoru. Ključ za kotač i
vučni priključak nalaze se u vrećici s
alatom smještenoj u ležištu rezervnog
kotača pored kutije s alatom.
Rezervni kotač 3 278.

Njega vozila265

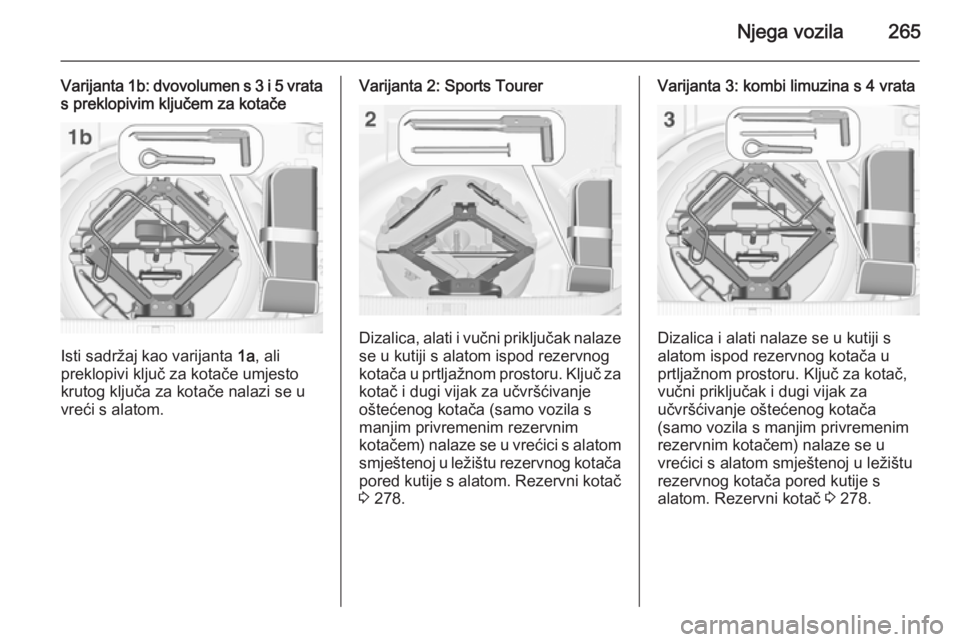

Varijanta 1b: dvovolumen s 3 i 5 vratas preklopivim ključem za kotače
Isti sadržaj kao varijanta 1a, ali
preklopivi ključ za kotače umjesto krutog ključa za kotače nalazi se u
vreći s alatom.
Varijanta 2: Sports Tourer
Dizalica, alati i vučni priključak nalaze se u kutiji s alatom ispod rezervnog
kotača u prtljažnom prostoru. Ključ za
kotač i dugi vijak za učvršćivanje
oštećenog kotača (samo vozila s
manjim privremenim rezervnim
kotačem) nalaze se u vrećici s alatom smještenoj u ležištu rezervnog kotačapored kutije s alatom. Rezervni kotač
3 278.
Varijanta 3: kombi limuzina s 4 vrata
Dizalica i alati nalaze se u kutiji s
alatom ispod rezervnog kotača u
prtljažnom prostoru. Ključ za kotač,
vučni priključak i dugi vijak za
učvršćivanje oštećenog kotača
(samo vozila s manjim privremenim
rezervnim kotačem) nalaze se u
vrećici s alatom smještenoj u ležištu rezervnog kotača pored kutije s
alatom. Rezervni kotač 3 278.

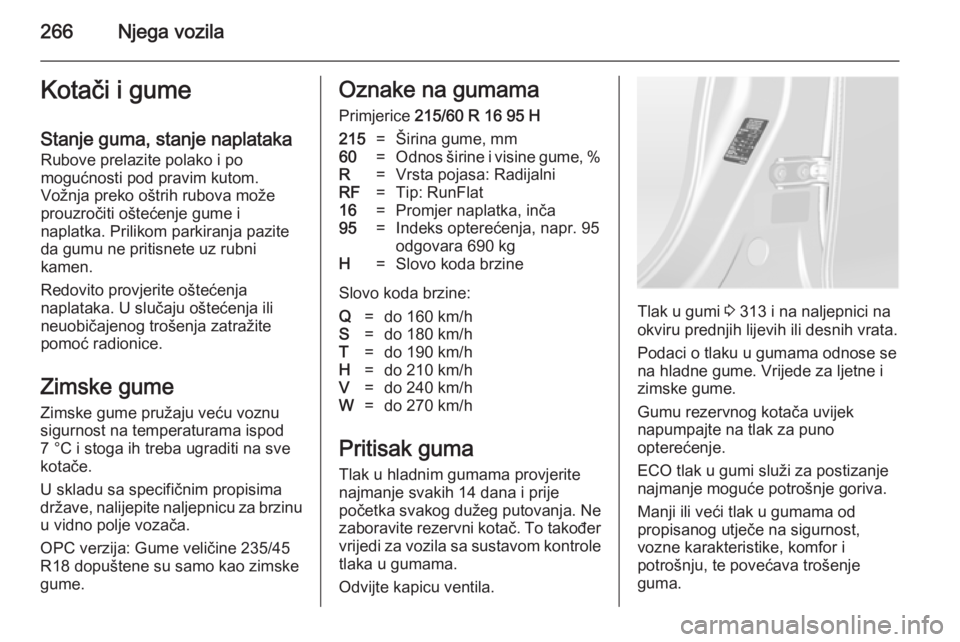

266Njega vozilaKotači i gumeStanje guma, stanje naplataka
Rubove prelazite polako i po
mogućnosti pod pravim kutom.
Vožnja preko oštrih rubova može
prouzročiti oštećenje gume i
naplatka. Prilikom parkiranja pazite
da gumu ne pritisnete uz rubni
kamen.
Redovito provjerite oštećenja
naplataka. U slučaju oštećenja ili
neuobičajenog trošenja zatražite
pomoć radionice.
Zimske gume
Zimske gume pružaju veću voznu
sigurnost na temperaturama ispod 7 °C i stoga ih treba ugraditi na sve
kotače.
U skladu sa specifičnim propisima države, nalijepite naljepnicu za brzinu
u vidno polje vozača.
OPC verzija: Gume veličine 235/45
R18 dopuštene su samo kao zimske
gume.Oznake na gumama
Primjerice 215/60 R 16 95 H215=Širina gume, mm60=Odnos širine i visine gume, %R=Vrsta pojasa: RadijalniRF=Tip: RunFlat16=Promjer naplatka, inča95=Indeks opterećenja, napr. 95
odgovara 690 kgH=Slovo koda brzine
Slovo koda brzine:
Q=do 160 km/hS=do 180 km/hT=do 190 km/hH=do 210 km/hV=do 240 km/hW=do 270 km/h
Pritisak guma
Tlak u hladnim gumama provjerite
najmanje svakih 14 dana i prije
početka svakog dužeg putovanja. Ne
zaboravite rezervni kotač. To također vrijedi za vozila sa sustavom kontroletlaka u gumama.
Odvijte kapicu ventila.
Tlak u gumi 3 313 i na naljepnici na
okviru prednjih lijevih ili desnih vrata.
Podaci o tlaku u gumama odnose se
na hladne gume. Vrijede za ljetne i
zimske gume.
Gumu rezervnog kotača uvijek
napumpajte na tlak za puno
opterećenje.
ECO tlak u gumi služi za postizanje
najmanje moguće potrošnje goriva.
Manji ili veći tlak u gumama od
propisanog utječe na sigurnost,
vozne karakteristike, komfor i
potrošnju, te povećava trošenje
guma.

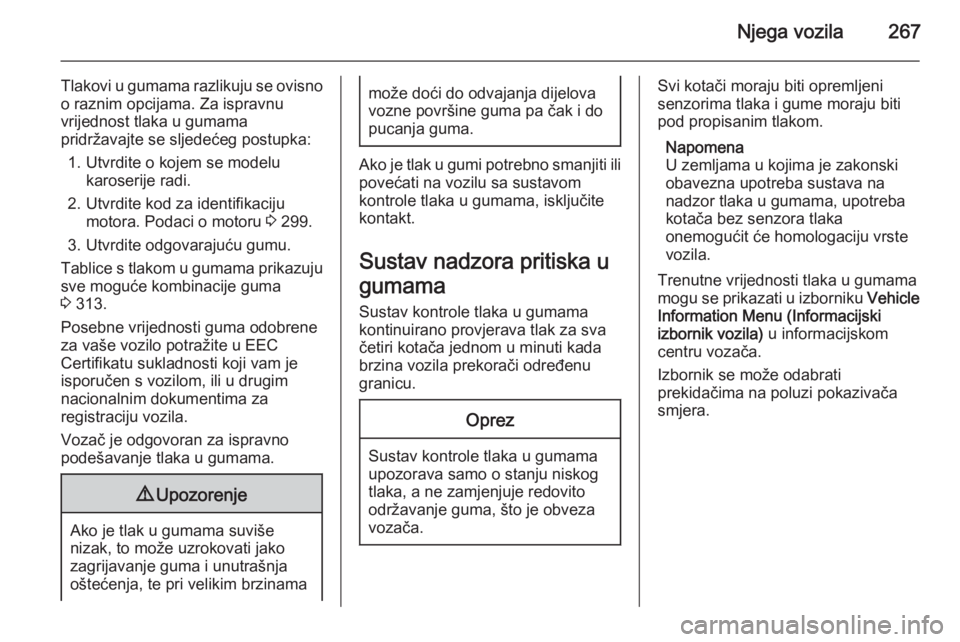

Njega vozila267
Tlakovi u gumama razlikuju se ovisno
o raznim opcijama. Za ispravnu
vrijednost tlaka u gumama
pridržavajte se sljedećeg postupka:
1. Utvrdite o kojem se modelu karoserije radi.
2. Utvrdite kod za identifikaciju motora. Podaci o motoru 3 299.
3. Utvrdite odgovarajuću gumu.
Tablice s tlakom u gumama prikazuju sve moguće kombinacije guma
3 313.
Posebne vrijednosti guma odobrene
za vaše vozilo potražite u EEC
Certifikatu sukladnosti koji vam je
isporučen s vozilom, ili u drugim
nacionalnim dokumentima za
registraciju vozila.
Vozač je odgovoran za ispravno podešavanje tlaka u gumama.9 Upozorenje
Ako je tlak u gumama suviše
nizak, to može uzrokovati jako
zagrijavanje guma i unutrašnja
oštećenja, te pri velikim brzinama
može doći do odvajanja dijelova
vozne površine guma pa čak i do
pucanja guma.
Ako je tlak u gumi potrebno smanjiti ili
povećati na vozilu sa sustavom
kontrole tlaka u gumama, isključite
kontakt.
Sustav nadzora pritiska u
gumama
Sustav kontrole tlaka u gumama
kontinuirano provjerava tlak za sva
četiri kotača jednom u minuti kada
brzina vozila prekorači određenu
granicu.
Oprez
Sustav kontrole tlaka u gumama
upozorava samo o stanju niskog
tlaka, a ne zamjenjuje redovito
održavanje guma, što je obveza
vozača.
Svi kotači moraju biti opremljeni
senzorima tlaka i gume moraju biti
pod propisanim tlakom.
Napomena
U zemljama u kojima je zakonski
obavezna upotreba sustava na
nadzor tlaka u gumama, upotreba
kotača bez senzora tlaka
onemogućit će homologaciju vrste
vozila.
Trenutne vrijednosti tlaka u gumama
mogu se prikazati u izborniku Vehicle
Information Menu (Informacijski
izbornik vozila) u informacijskom
centru vozača.
Izbornik se može odabrati
prekidačima na poluzi pokazivača
smjera.

268Njega vozila

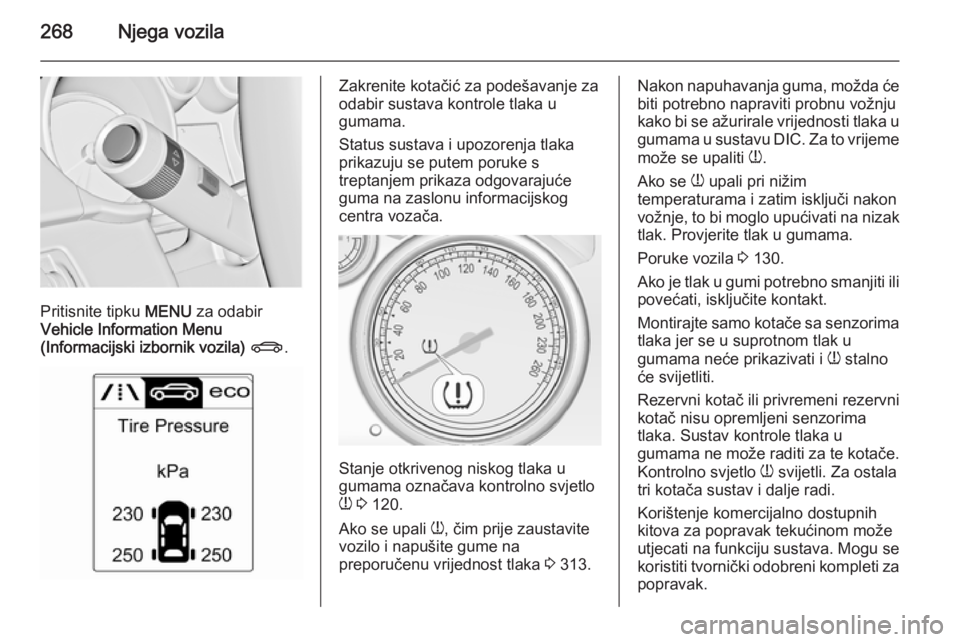

Pritisnite tipku MENU za odabir
Vehicle Information Menu
(Informacijski izbornik vozila) X .
Zakrenite kotačić za podešavanje za
odabir sustava kontrole tlaka u
gumama.
Status sustava i upozorenja tlaka
prikazuju se putem poruke s
treptanjem prikaza odgovarajuće
guma na zaslonu informacijskog
centra vozača.
Stanje otkrivenog niskog tlaka u
gumama označava kontrolno svjetlo
w 3 120.
Ako se upali w, čim prije zaustavite
vozilo i napušite gume na
preporučenu vrijednost tlaka 3 313.
Nakon napuhavanja guma, možda će
biti potrebno napraviti probnu vožnju
kako bi se ažurirale vrijednosti tlaka u gumama u sustavu DIC. Za to vrijeme
može se upaliti w.
Ako se w upali pri nižim
temperaturama i zatim isključi nakon
vožnje, to bi moglo upućivati na nizak tlak. Provjerite tlak u gumama.
Poruke vozila 3 130.
Ako je tlak u gumi potrebno smanjiti ili
povećati, isključite kontakt.
Montirajte samo kotače sa senzorima
tlaka jer se u suprotnom tlak u
gumama neće prikazivati i w stalno
će svijetliti.
Rezervni kotač ili privremeni rezervni
kotač nisu opremljeni senzorima
tlaka. Sustav kontrole tlaka u
gumama ne može raditi za te kotače.
Kontrolno svjetlo w svijetli. Za ostala
tri kotača sustav i dalje radi.
Korištenje komercijalno dostupnih
kitova za popravak tekućinom može
utjecati na funkciju sustava. Mogu se
koristiti tvornički odobreni kompleti za
popravak.
