OPEL ASTRA J 2014.5 Priručnik za vlasnika (in Croatian)

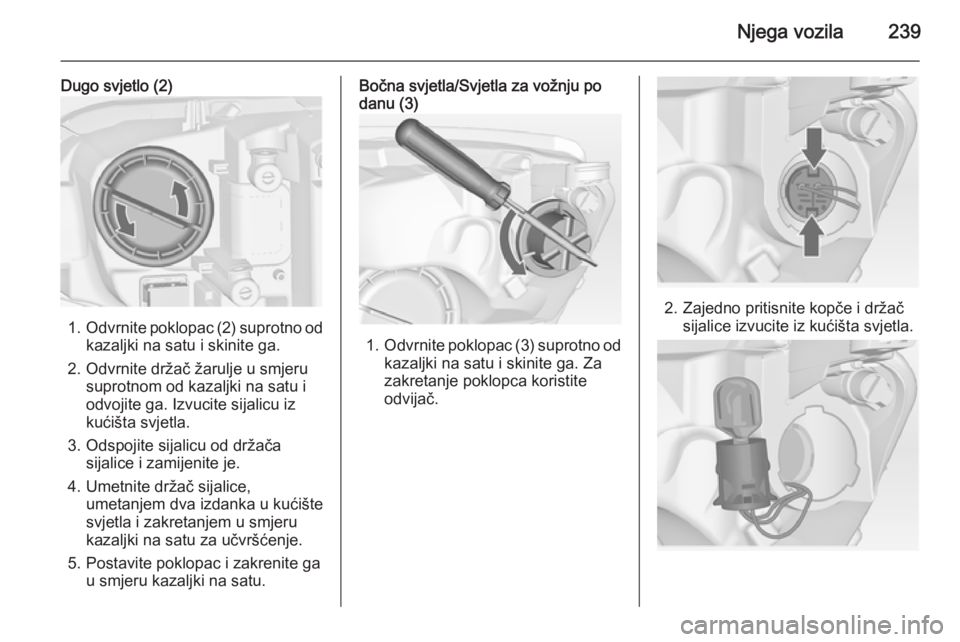

Njega vozila239
Dugo svjetlo (2)
1.Odvrnite poklopac (2) suprotno od
kazaljki na satu i skinite ga.
2. Odvrnite držač žarulje u smjeru suprotnom od kazaljki na satu i
odvojite ga. Izvucite sijalicu iz
kućišta svjetla.
3. Odspojite sijalicu od držača sijalice i zamijenite je.
4. Umetnite držač sijalice, umetanjem dva izdanka u kućište
svjetla i zakretanjem u smjeru
kazaljki na satu za učvršćenje.
5. Postavite poklopac i zakrenite ga u smjeru kazaljki na satu.
Bočna svjetla/Svjetla za vožnju po
danu (3)
1. Odvrnite poklopac (3) suprotno od
kazaljki na satu i skinite ga. Za
zakretanje poklopca koristite
odvijač.
2. Zajedno pritisnite kopče i držač sijalice izvucite iz kućišta svjetla.

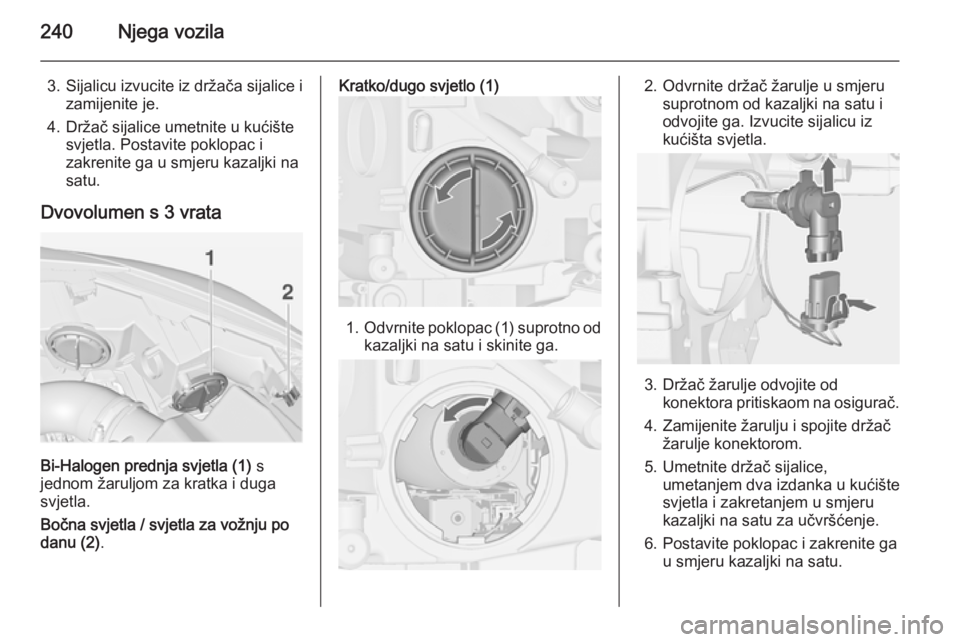

240Njega vozila
3.Sijalicu izvucite iz držača sijalice i
zamijenite je.
4. Držač sijalice umetnite u kućište svjetla. Postavite poklopac i
zakrenite ga u smjeru kazaljki na
satu.
Dvovolumen s 3 vrata
Bi-Halogen prednja svjetla (1) s
jednom žaruljom za kratka i duga
svjetla.
Bočna svjetla / svjetla za vožnju po danu (2) .
Kratko/dugo svjetlo (1)
1.Odvrnite poklopac (1) suprotno od
kazaljki na satu i skinite ga.
2. Odvrnite držač žarulje u smjeru suprotnom od kazaljki na satu i
odvojite ga. Izvucite sijalicu iz
kućišta svjetla.
3. Držač žarulje odvojite od konektora pritiskaom na osigurač.
4. Zamijenite žarulju i spojite držač žarulje konektorom.
5. Umetnite držač sijalice, umetanjem dva izdanka u kućište
svjetla i zakretanjem u smjeru
kazaljki na satu za učvršćenje.
6. Postavite poklopac i zakrenite ga u smjeru kazaljki na satu.

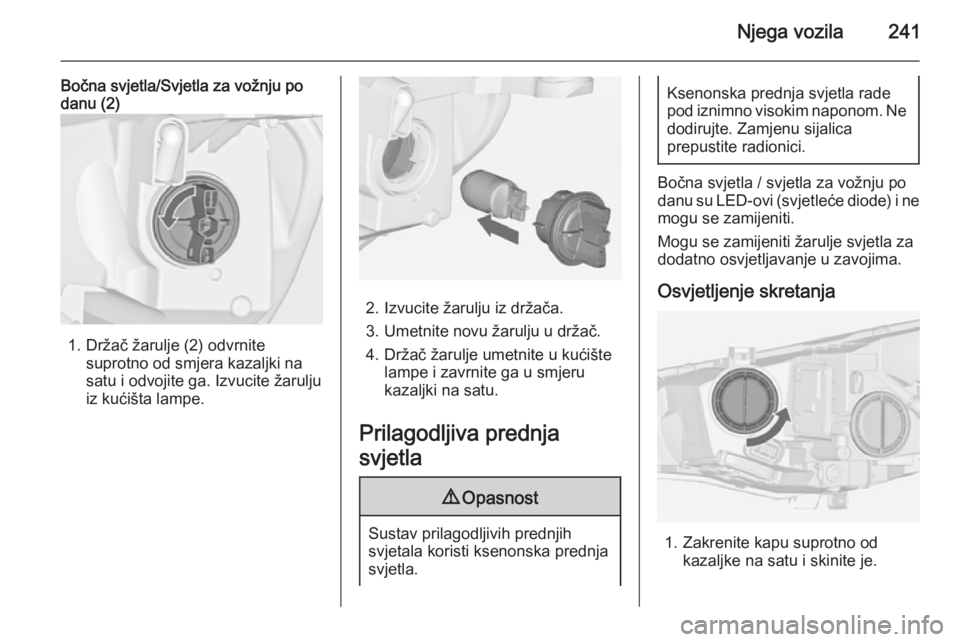

Njega vozila241
Bočna svjetla/Svjetla za vožnju po
danu (2)
1. Držač žarulje (2) odvrnite
suprotno od smjera kazaljki na
satu i odvojite ga. Izvucite žarulju
iz kućišta lampe.
2. Izvucite žarulju iz držača.
3. Umetnite novu žarulju u držač.
4. Držač žarulje umetnite u kućište lampe i zavrnite ga u smjeru
kazaljki na satu.
Prilagodljiva prednja
svjetla
9 Opasnost
Sustav prilagodljivih prednjih
svjetala koristi ksenonska prednja svjetla.
Ksenonska prednja svjetla rade
pod iznimno visokim naponom. Ne
dodirujte. Zamjenu sijalica
prepustite radionici.
Bočna svjetla / svjetla za vožnju po
danu su LED-ovi (svjetleće diode) i ne
mogu se zamijeniti.
Mogu se zamijeniti žarulje svjetla za
dodatno osvjetljavanje u zavojima.
Osvjetljenje skretanja
1. Zakrenite kapu suprotno od kazaljke na satu i skinite je.

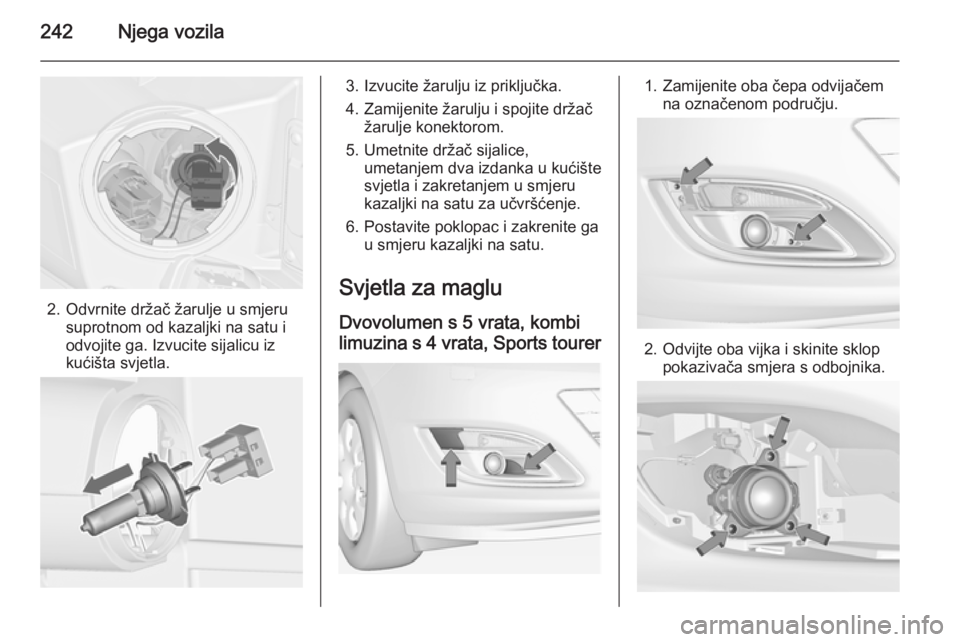

242Njega vozila
2. Odvrnite držač žarulje u smjerusuprotnom od kazaljki na satu i
odvojite ga. Izvucite sijalicu iz
kućišta svjetla.
3. Izvucite žarulju iz priključka.
4. Zamijenite žarulju i spojite držač žarulje konektorom.
5. Umetnite držač sijalice, umetanjem dva izdanka u kućište
svjetla i zakretanjem u smjeru
kazaljki na satu za učvršćenje.
6. Postavite poklopac i zakrenite ga u smjeru kazaljki na satu.
Svjetla za maglu Dvovolumen s 5 vrata, kombi
limuzina s 4 vrata, Sports tourer1. Zamijenite oba čepa odvijačem na označenom području.
2. Odvijte oba vijka i skinite skloppokazivača smjera s odbojnika.

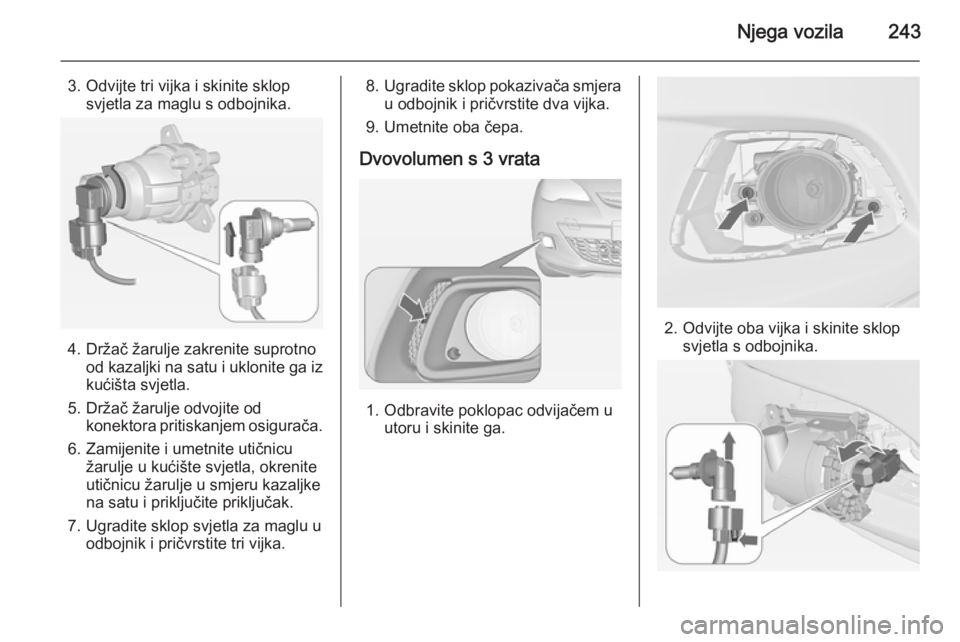

Njega vozila243
3. Odvijte tri vijka i skinite sklopsvjetla za maglu s odbojnika.
4. Držač žarulje zakrenite suprotno od kazaljki na satu i uklonite ga iz
kućišta svjetla.
5. Držač žarulje odvojite od konektora pritiskanjem osigurača.
6. Zamijenite i umetnite utičnicu žarulje u kućište svjetla, okreniteutičnicu žarulje u smjeru kazaljke
na satu i priključite priključak.
7. Ugradite sklop svjetla za maglu u odbojnik i pričvrstite tri vijka.
8.Ugradite sklop pokazivača smjera
u odbojnik i pričvrstite dva vijka.
9. Umetnite oba čepa.
Dvovolumen s 3 vrata
1. Odbravite poklopac odvijačem u utoru i skinite ga.
2. Odvijte oba vijka i skinite sklopsvjetla s odbojnika.

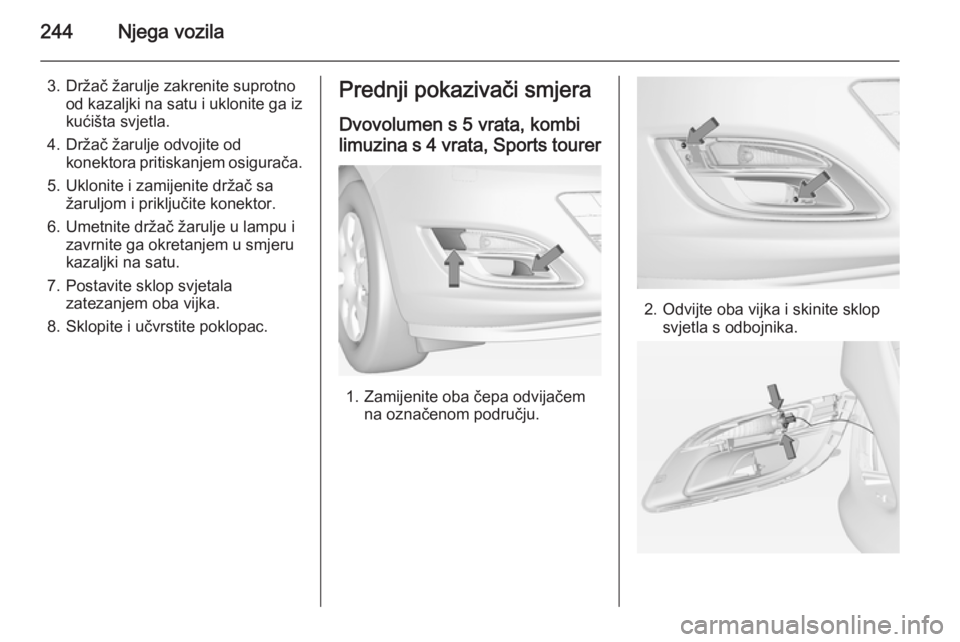

244Njega vozila
3. Držač žarulje zakrenite suprotnood kazaljki na satu i uklonite ga iz
kućišta svjetla.
4. Držač žarulje odvojite od konektora pritiskanjem osigurača.
5. Uklonite i zamijenite držač sa žaruljom i priključite konektor.
6. Umetnite držač žarulje u lampu i zavrnite ga okretanjem u smjeru
kazaljki na satu.
7. Postavite sklop svjetala zatezanjem oba vijka.
8. Sklopite i učvrstite poklopac.Prednji pokazivači smjera
Dvovolumen s 5 vrata, kombi
limuzina s 4 vrata, Sports tourer
1. Zamijenite oba čepa odvijačem na označenom području.
2. Odvijte oba vijka i skinite sklopsvjetla s odbojnika.

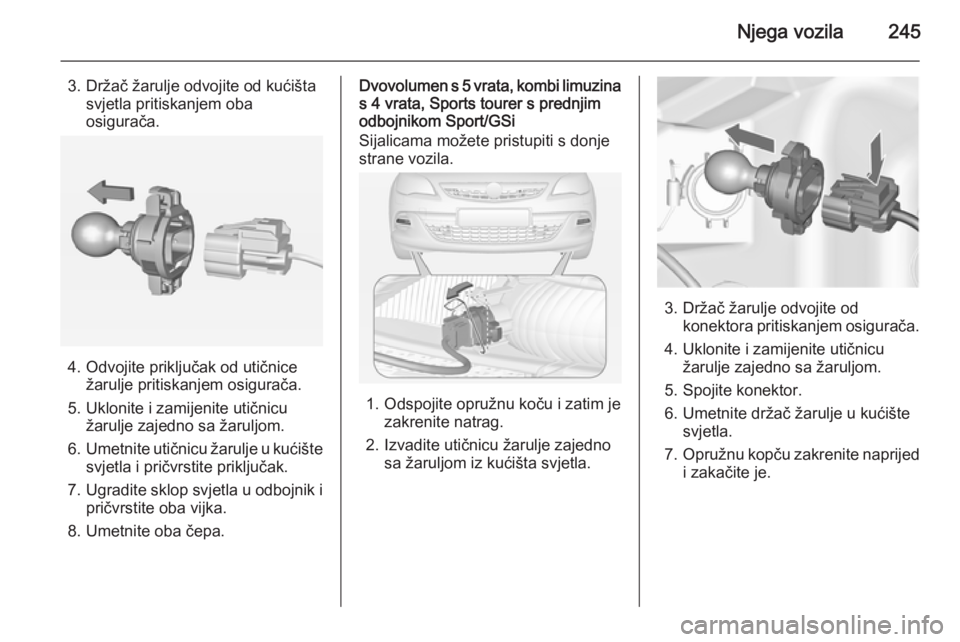

Njega vozila245
3. Držač žarulje odvojite od kućištasvjetla pritiskanjem oba
osigurača.
4. Odvojite priključak od utičnice žarulje pritiskanjem osigurača.
5. Uklonite i zamijenite utičnicu žarulje zajedno sa žaruljom.
6. Umetnite utičnicu žarulje u kućište
svjetla i pričvrstite priključak.
7. Ugradite sklop svjetla u odbojnik i
pričvrstite oba vijka.
8. Umetnite oba čepa.
Dvovolumen s 5 vrata, kombi limuzina s 4 vrata, Sports tourer s prednjim
odbojnikom Sport/GSi
Sijalicama možete pristupiti s donje
strane vozila.
1. Odspojite opružnu koču i zatim je zakrenite natrag.
2. Izvadite utičnicu žarulje zajedno sa žaruljom iz kućišta svjetla.
3. Držač žarulje odvojite od konektora pritiskanjem osigurača.
4. Uklonite i zamijenite utičnicu žarulje zajedno sa žaruljom.
5. Spojite konektor.
6. Umetnite držač žarulje u kućište svjetla.
7. Opružnu kopču zakrenite naprijed
i zakačite je.

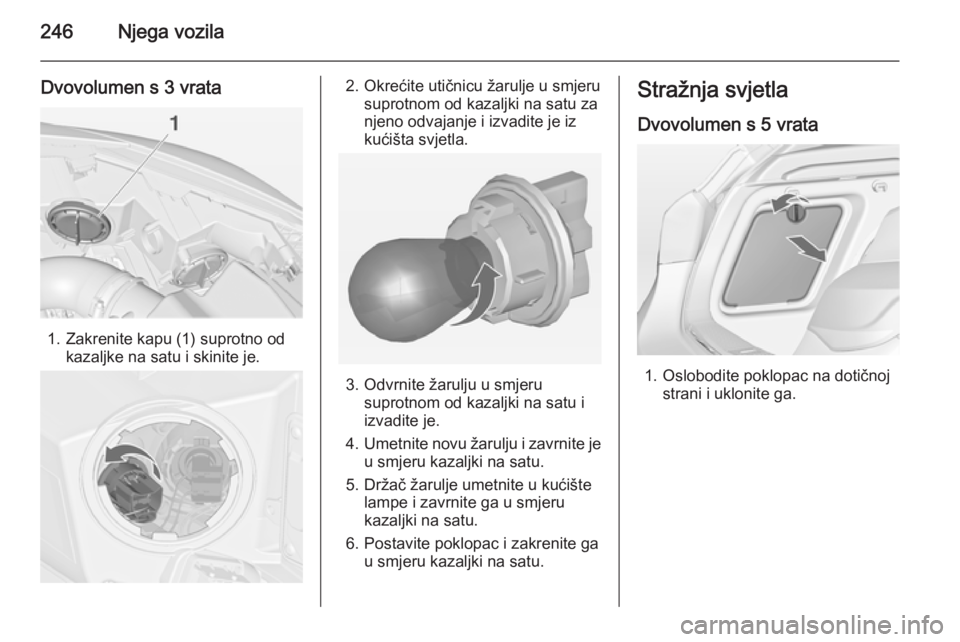

246Njega vozila
Dvovolumen s 3 vrata
1. Zakrenite kapu (1) suprotno odkazaljke na satu i skinite je.
2. Okrećite utičnicu žarulje u smjerusuprotnom od kazaljki na satu za
njeno odvajanje i izvadite je iz
kućišta svjetla.
3. Odvrnite žarulju u smjeru suprotnom od kazaljki na satu i
izvadite je.
4. Umetnite novu žarulju i zavrnite je
u smjeru kazaljki na satu.
5. Držač žarulje umetnite u kućište lampe i zavrnite ga u smjeru
kazaljki na satu.
6. Postavite poklopac i zakrenite ga u smjeru kazaljki na satu.
Stražnja svjetla
Dvovolumen s 5 vrata
1. Oslobodite poklopac na dotičnoj strani i uklonite ga.

Njega vozila247
2. Iznutra rukom odvijte plastičnupričvrsnu maticu.
3. Pažljivo izvucite sklop stražnjegsvjetla iz utora i uklonite ga. Pazite
da kanal kabela ostane u
položaju.
4. Kabel odspojite s držača.
5. Odspojite konektor ožičenja od držača sijalice.
6.Odvijačem odvijte tri vijka i skinite
nosač žarulje sa sklopa svjetla.
7. Uklonite i zamijenite žarulji izvlačenjem ili guranjem žarulje u
utičnicu i okretanjem u smjeru
suprotnom od kazaljki na satu:
Stražnje svjetlo ( 1)
Svjetlo kočenja ( 2)
Pokazivač smjera ( 3)
8. Umetnite držač sijalice u sklop stražnjeg svjetla i učvrstite ga
vijcima. Spojite konektor ožičenja
i pritisnite kabel u držač. Postavite
sklop svjetla s pričvrsnim zaticima u utore na karoseriji i zategnite
sigurnosnu maticu iz prtljažnog
prostora.

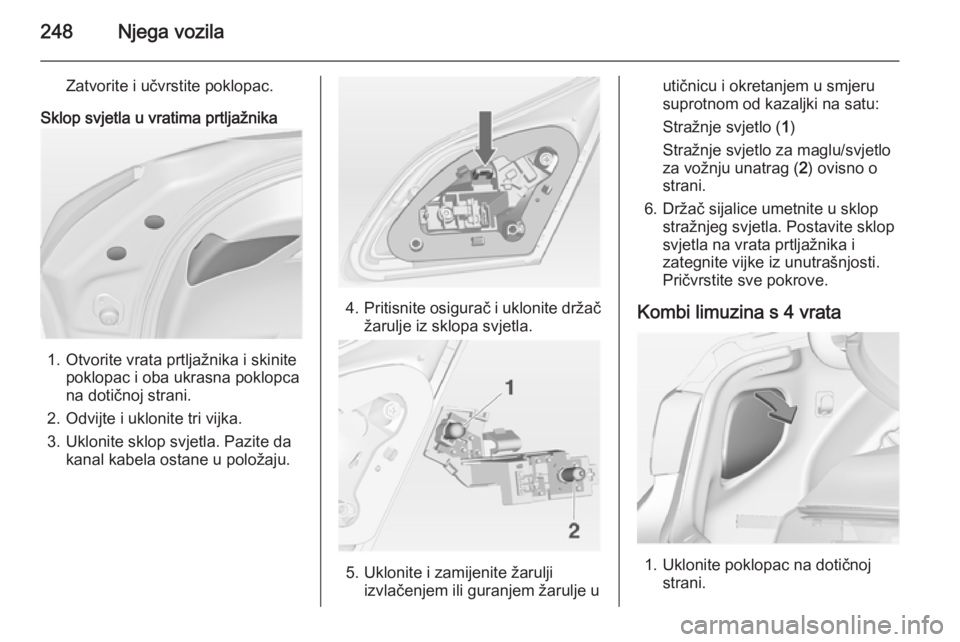

248Njega vozila
Zatvorite i učvrstite poklopac.
Sklop svjetla u vratima prtljažnika
1. Otvorite vrata prtljažnika i skinite poklopac i oba ukrasna poklopca
na dotičnoj strani.
2. Odvijte i uklonite tri vijka.
3. Uklonite sklop svjetla. Pazite da kanal kabela ostane u položaju.
4. Pritisnite osigurač i uklonite držač
žarulje iz sklopa svjetla.
5. Uklonite i zamijenite žarulji izvlačenjem ili guranjem žarulje u
utičnicu i okretanjem u smjeru
suprotnom od kazaljki na satu:
Stražnje svjetlo ( 1)
Stražnje svjetlo za maglu/svjetlo
za vožnju unatrag ( 2) ovisno o
strani.
6. Držač sijalice umetnite u sklop stražnjeg svjetla. Postavite sklop
svjetla na vrata prtljažnika i
zategnite vijke iz unutrašnjosti.
Pričvrstite sve pokrove.
Kombi limuzina s 4 vrata
1. Uklonite poklopac na dotičnoj strani.
