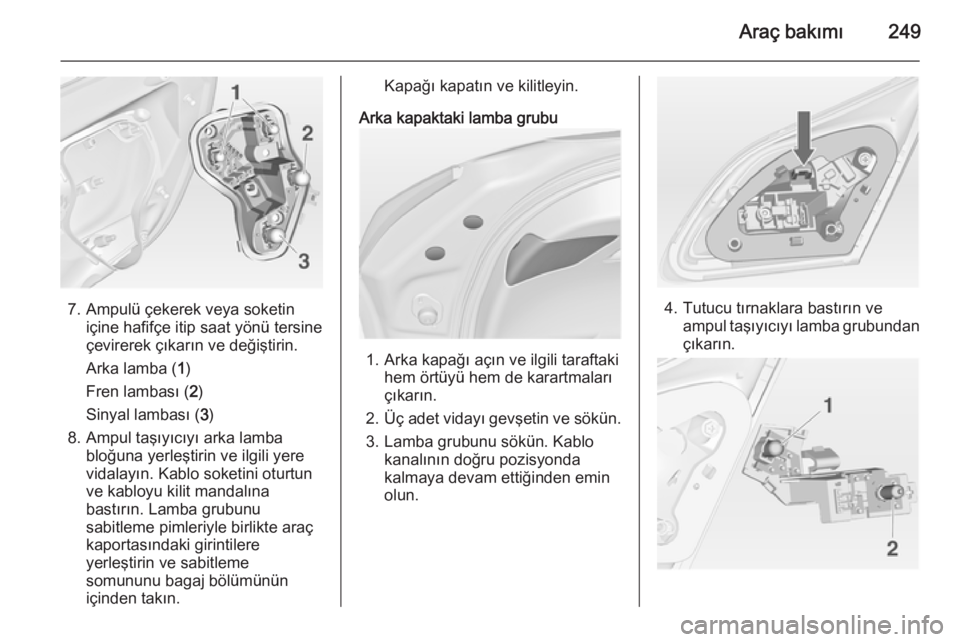

Araç bakımı249
7. Ampulü çekerek veya soketiniçine hafifçe itip saat yönü tersine
çevirerek çıkarın ve değiştirin.
Arka lamba ( 1)
Fren lambası ( 2)
Sinyal lambası ( 3)
8. Ampul taşıyıcıyı arka lamba bloğuna yerleştirin ve ilgili yere
vidalayın. Kablo soketini oturtun
ve kabloyu kilit mandalına
bastırın. Lamba grubunu
sabitleme pimleriyle birlikte araç
kaportasındaki girintilere
yerleştirin ve sabitleme
somununu bagaj bölümünün
içinden takın.
Kapağı kapatın ve kilitleyin.
Arka kapaktaki lamba grubu
1. Arka kapağı açın ve ilgili taraftaki hem örtüyü hem de karartmaları
çıkarın.
2. Üç adet vidayı gevşetin ve sökün.
3. Lamba grubunu sökün. Kablo kanalının doğru pozisyonda
kalmaya devam ettiğinden emin
olun.
4. Tutucu tırnaklara bastırın ve ampul taşıyıcıyı lamba grubundan
çıkarın.

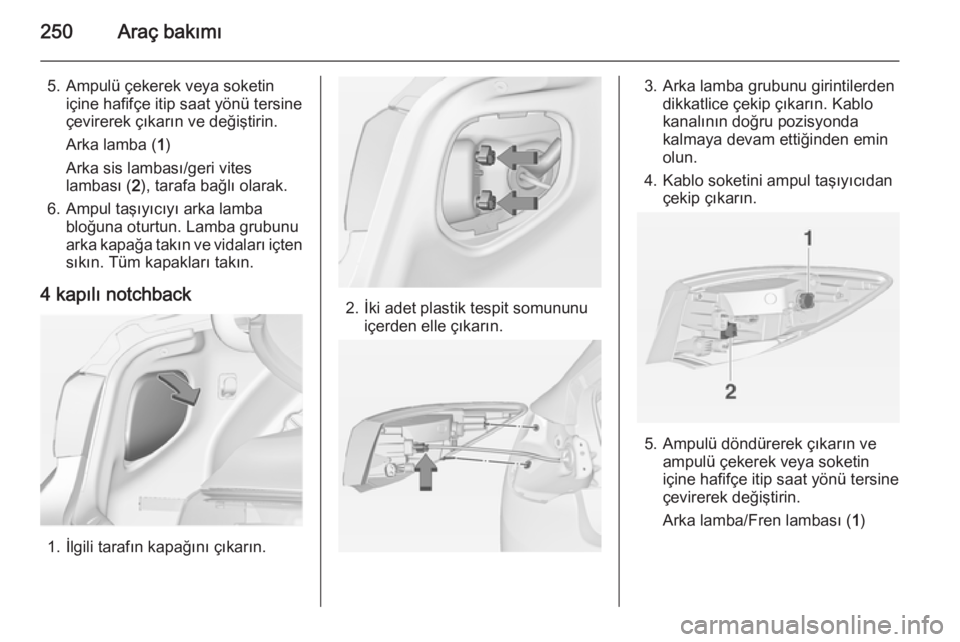

250Araç bakımı
5. Ampulü çekerek veya soketiniçine hafifçe itip saat yönü tersine
çevirerek çıkarın ve değiştirin.
Arka lamba ( 1)
Arka sis lambası/geri vites
lambası ( 2), tarafa bağlı olarak.
6. Ampul taşıyıcıyı arka lamba bloğuna oturtun. Lamba grubunu
arka kapağa takın ve vidaları içten
sıkın. Tüm kapakları takın.
4 kapılı notchback
1. İlgili tarafın kapağını çıkarın.
2. İki adet plastik tespit somununu içerden elle çıkarın.
3. Arka lamba grubunu girintilerden dikkatlice çekip çıkarın. Kablo
kanalının doğru pozisyonda
kalmaya devam ettiğinden emin
olun.
4. Kablo soketini ampul taşıyıcıdan çekip çıkarın.
5. Ampulü döndürerek çıkarın veampulü çekerek veya soketin
içine hafifçe itip saat yönü tersine
çevirerek değiştirin.
Arka lamba/Fren lambası ( 1)

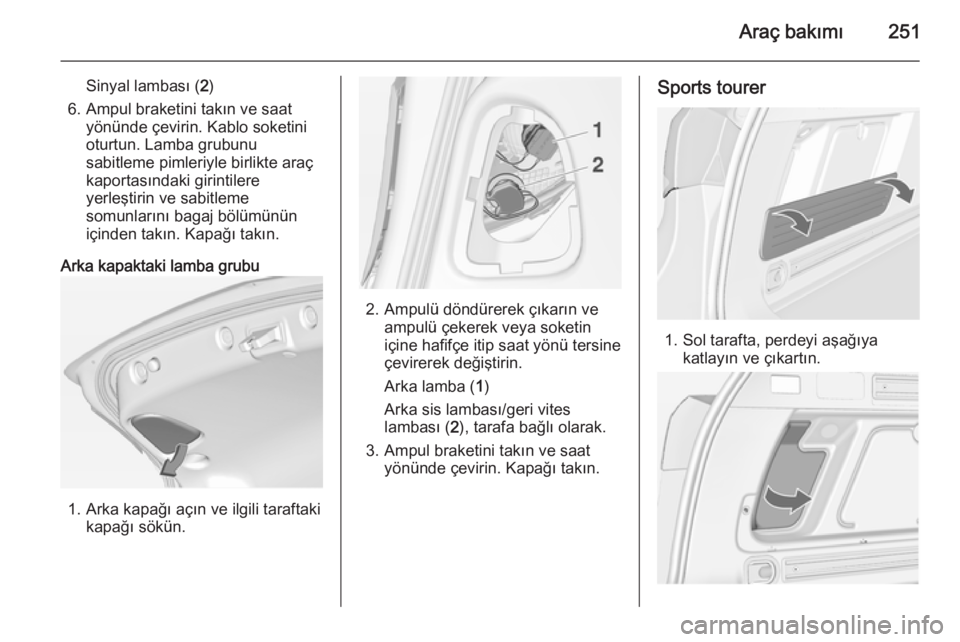

Araç bakımı251
Sinyal lambası (2)
6. Ampul braketini takın ve saat yönünde çevirin. Kablo soketini
oturtun. Lamba grubunu
sabitleme pimleriyle birlikte araç
kaportasındaki girintilere
yerleştirin ve sabitleme
somunlarını bagaj bölümünün
içinden takın. Kapağı takın.
Arka kapaktaki lamba grubu
1. Arka kapağı açın ve ilgili taraftaki kapağı sökün.
2. Ampulü döndürerek çıkarın veampulü çekerek veya soketin
içine hafifçe itip saat yönü tersine
çevirerek değiştirin.
Arka lamba ( 1)
Arka sis lambası/geri vites
lambası ( 2), tarafa bağlı olarak.
3. Ampul braketini takın ve saat yönünde çevirin. Kapağı takın.
Sports tourer
1. Sol tarafta, perdeyi aşağıya katlayın ve çıkartın.

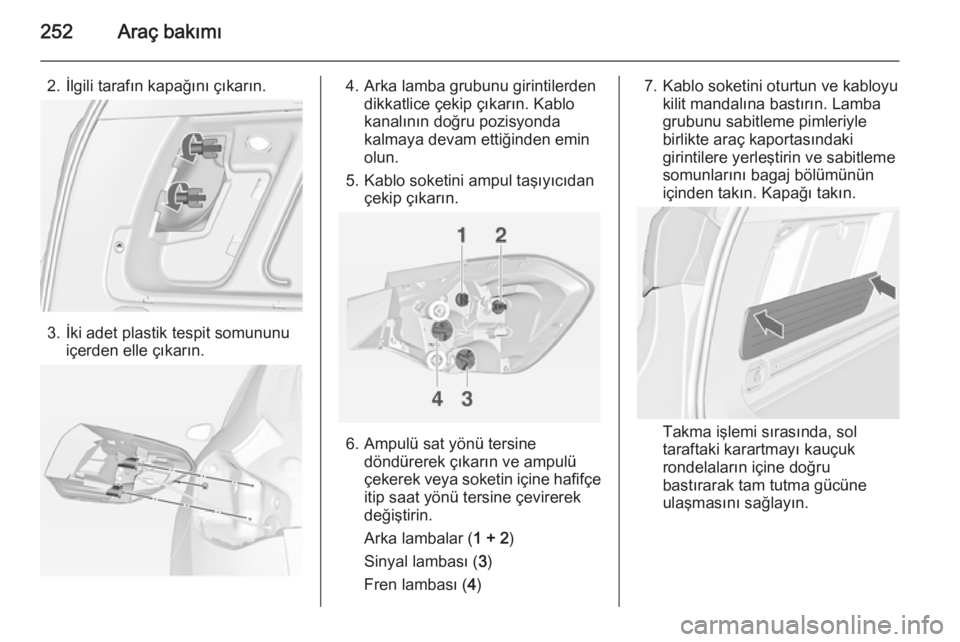

252Araç bakımı
2. İlgili tarafın kapağını çıkarın.
3. İki adet plastik tespit somununuiçerden elle çıkarın.
4. Arka lamba grubunu girintilerden dikkatlice çekip çıkarın. Kablo
kanalının doğru pozisyonda
kalmaya devam ettiğinden emin
olun.
5. Kablo soketini ampul taşıyıcıdan çekip çıkarın.
6. Ampulü sat yönü tersinedöndürerek çıkarın ve ampulü
çekerek veya soketin içine hafifçe
itip saat yönü tersine çevirerek
değiştirin.
Arka lambalar ( 1 + 2)
Sinyal lambası ( 3)
Fren lambası ( 4)
7. Kablo soketini oturtun ve kabloyu
kilit mandalına bastırın. Lamba
grubunu sabitleme pimleriyle
birlikte araç kaportasındaki
girintilere yerleştirin ve sabitleme
somunlarını bagaj bölümünün
içinden takın. Kapağı takın.
Takma işlemi sırasında, sol
taraftaki karartmayı kauçuk
rondelaların içine doğru
bastırarak tam tutma gücüne
ulaşmasını sağlayın.

Araç bakımı253
Arka kapaktaki lamba grubu
1. Arka kapağı açın ve ilgili taraftakikaratmaları sökün.
2. Vidaları gevşetin ve sökün.
3. Arka lamba grubunu sökün ve kablo soketini ampul taşıyıcıdan
çıkarın.
4. Ampulü sat yönü tersine döndürerek çıkarın ve ampulü
çekerek veya soketin içine hafifçe
itip saat yönü tersine çevirerek
değiştirin.
Arka lamba ( 1)
Arka sis lambası/geri vites lambası ( 2), tarafa bağlı olarak.
5. Lamba grubunu arka kapağın içine takın ve vidaları içten sıkın.
Tüm kapakları takın.İlgili tarafa bağlı olarak, arka sis
lambası ve sonrasında geri vites
lambası ( 2), lamba grubunu
sökmeden arka kapaktaki bir
kapaktan değiştirilebilir: kapağı
sökün, ampul yuvasını tutun ve saat
yönü tersine çevirerek ampulü
çıkarın.

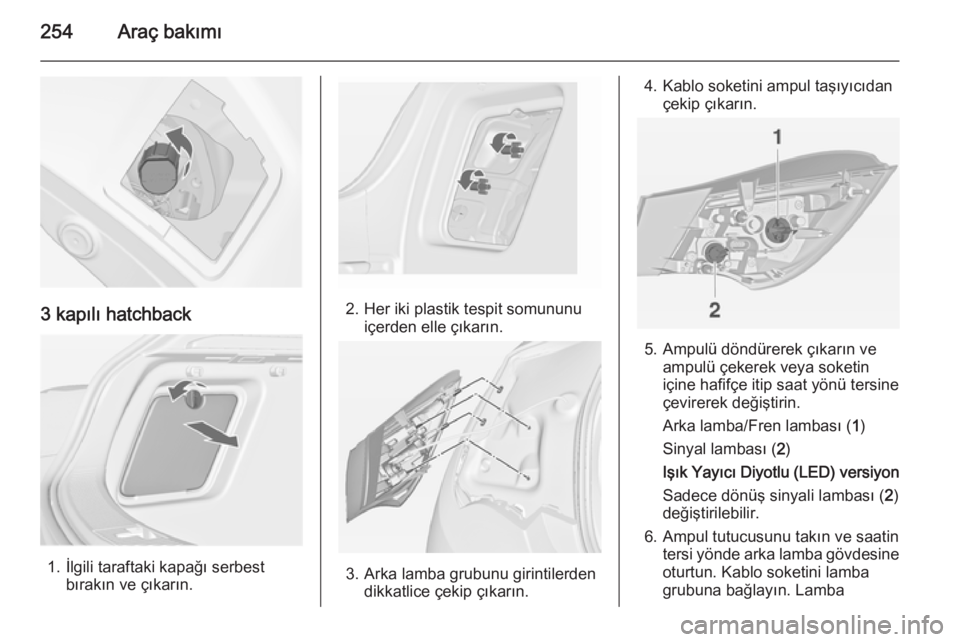

254Araç bakımı
3 kapılı hatchback
1. İlgili taraftaki kapağı serbestbırakın ve çıkarın.
2. Her iki plastik tespit somununuiçerden elle çıkarın.
3. Arka lamba grubunu girintilerden dikkatlice çekip çıkarın.
4. Kablo soketini ampul taşıyıcıdançekip çıkarın.
5. Ampulü döndürerek çıkarın veampulü çekerek veya soketin
içine hafifçe itip saat yönü tersine
çevirerek değiştirin.
Arka lamba/Fren lambası ( 1)
Sinyal lambası ( 2)
Işık Yayıcı Diyotlu (LED) versiyon
Sadece dönüş sinyali lambası ( 2)
değiştirilebilir.
6. Ampul tutucusunu takın ve saatin tersi yönde arka lamba gövdesine
oturtun. Kablo soketini lamba
grubuna bağlayın. Lamba

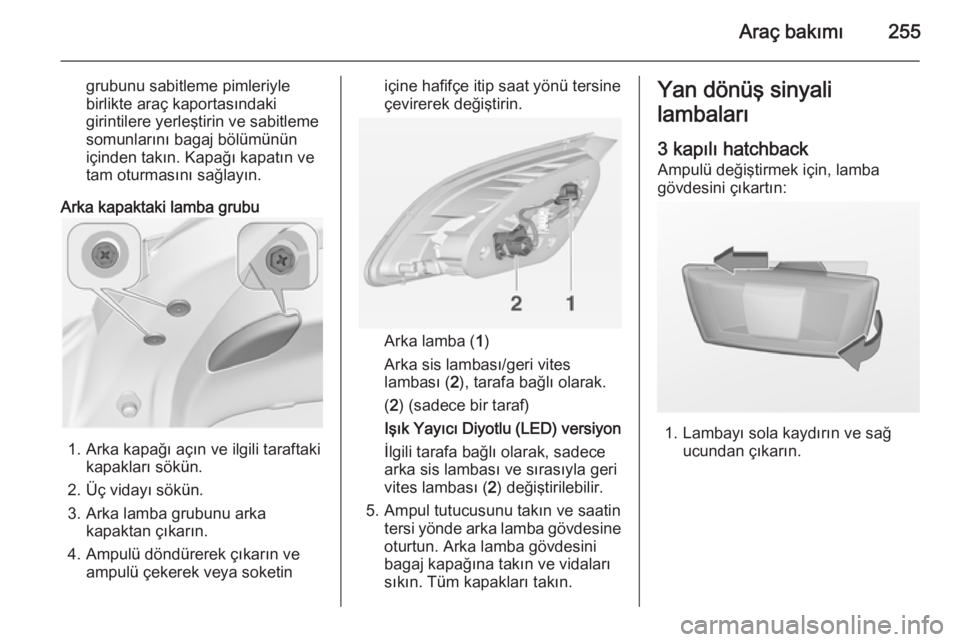

Araç bakımı255
grubunu sabitleme pimleriyle
birlikte araç kaportasındaki
girintilere yerleştirin ve sabitleme
somunlarını bagaj bölümünün
içinden takın. Kapağı kapatın ve
tam oturmasını sağlayın.
Arka kapaktaki lamba grubu
1. Arka kapağı açın ve ilgili taraftaki kapakları sökün.
2. Üç vidayı sökün.
3. Arka lamba grubunu arka kapaktan çıkarın.
4. Ampulü döndürerek çıkarın ve ampulü çekerek veya soketin
içine hafifçe itip saat yönü tersineçevirerek değiştirin.
Arka lamba ( 1)
Arka sis lambası/geri vites
lambası ( 2), tarafa bağlı olarak.
( 2 ) (sadece bir taraf)
Işık Yayıcı Diyotlu (LED) versiyon
İlgili tarafa bağlı olarak, sadece
arka sis lambası ve sırasıyla geri
vites lambası ( 2) değiştirilebilir.
5. Ampul tutucusunu takın ve saatin tersi yönde arka lamba gövdesine
oturtun. Arka lamba gövdesini
bagaj kapağına takın ve vidaları
sıkın. Tüm kapakları takın.
Yan dönüş sinyali
lambaları
3 kapılı hatchback Ampulü değiştirmek için, lamba
gövdesini çıkartın:
1. Lambayı sola kaydırın ve sağ ucundan çıkarın.

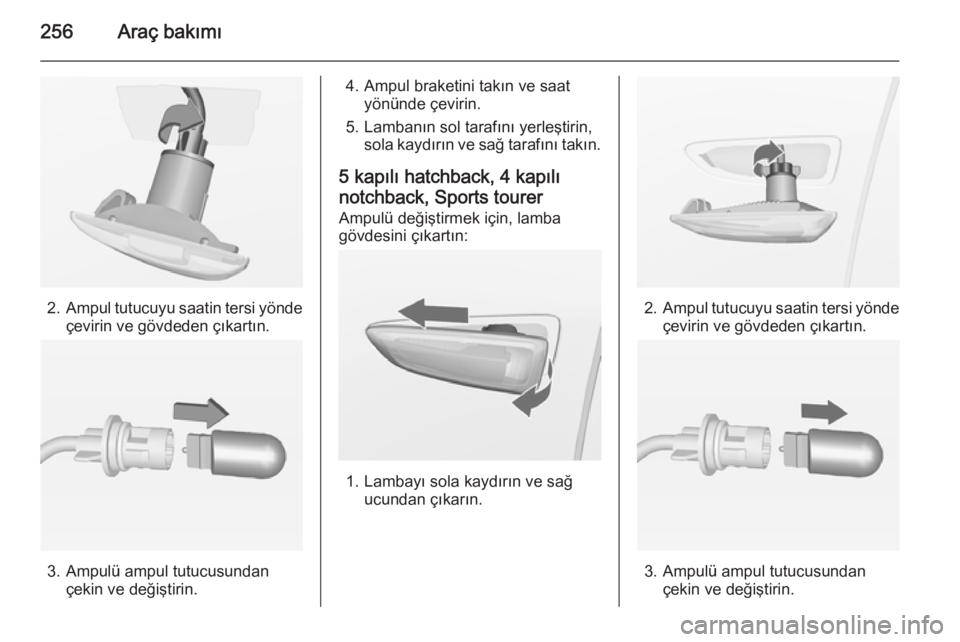

256Araç bakımı
2.Ampul tutucuyu saatin tersi yönde
çevirin ve gövdeden çıkartın.
3. Ampulü ampul tutucusundan çekin ve değiştirin.
4. Ampul braketini takın ve saatyönünde çevirin.
5. Lambanın sol tarafını yerleştirin, sola kaydırın ve sağ tarafını takın.
5 kapılı hatchback, 4 kapılı notchback, Sports tourer Ampulü değiştirmek için, lamba
gövdesini çıkartın:
1. Lambayı sola kaydırın ve sağ ucundan çıkarın.
2.Ampul tutucuyu saatin tersi yönde
çevirin ve gövdeden çıkartın.
3. Ampulü ampul tutucusundan çekin ve değiştirin.

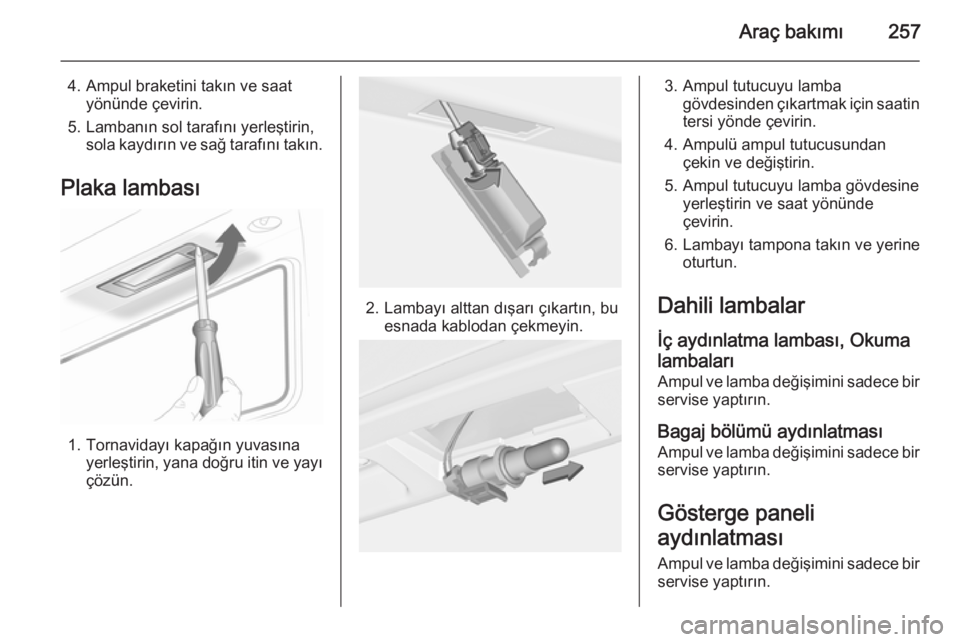

Araç bakımı257
4. Ampul braketini takın ve saatyönünde çevirin.
5. Lambanın sol tarafını yerleştirin, sola kaydırın ve sağ tarafını takın.
Plaka lambası
1. Tornavidayı kapağın yuvasına yerleştirin, yana doğru itin ve yayı
çözün.
2. Lambayı alttan dışarı çıkartın, bu esnada kablodan çekmeyin.
3. Ampul tutucuyu lambagövdesinden çıkartmak için saatintersi yönde çevirin.
4. Ampulü ampul tutucusundan çekin ve değiştirin.
5. Ampul tutucuyu lamba gövdesine yerleştirin ve saat yönünde
çevirin.
6. Lambayı tampona takın ve yerine oturtun.
Dahili lambalar İç aydınlatma lambası, Okumalambaları
Ampul ve lamba değişimini sadece bir servise yaptırın.
Bagaj bölümü aydınlatması Ampul ve lamba değişimini sadece bir servise yaptırın.
Gösterge paneli
aydınlatması
Ampul ve lamba değişimini sadece bir servise yaptırın.

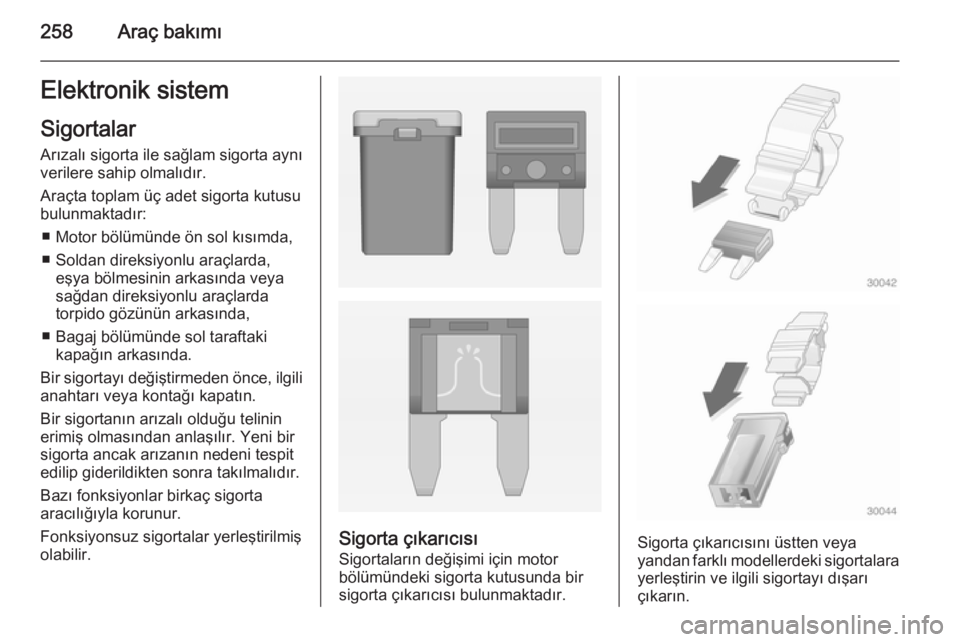

258Araç bakımıElektronik sistem
Sigortalar Arızalı sigorta ile sağlam sigorta aynı
verilere sahip olmalıdır.
Araçta toplam üç adet sigorta kutusu
bulunmaktadır:
■ Motor bölümünde ön sol kısımda,
■ Soldan direksiyonlu araçlarda, eşya bölmesinin arkasında veyasağdan direksiyonlu araçlarda
torpido gözünün arkasında,
■ Bagaj bölümünde sol taraftaki kapağın arkasında.
Bir sigortayı değiştirmeden önce, ilgili anahtarı veya kontağı kapatın.
Bir sigortanın arızalı olduğu telinin
erimiş olmasından anlaşılır. Yeni bir
sigorta ancak arızanın nedeni tespit
edilip giderildikten sonra takılmalıdır.
Bazı fonksiyonlar birkaç sigorta
aracılığıyla korunur.
Fonksiyonsuz sigortalar yerleştirilmiş
olabilir.
Sigorta çıkarıcısı
Sigortaların değişimi için motor
bölümündeki sigorta kutusunda bir
sigorta çıkarıcısı bulunmaktadır.Sigorta çıkarıcısını üstten veya
yandan farklı modellerdeki sigortalara yerleştirin ve ilgili sigortayı dışarı
çıkarın.
