OPEL ASTRA J 2014.5 Sürücü El Kitabı (in Turkish)

Araç bakımı259Motor bölmesi sigorta
kutusu
Sigorta kutusu motor bölümünde sol
ön taraftadır.
Kapağı ayırın ve durana kadar
yukarıya doğru katlayın. Kapağı dikey
olarak yukarıdan çıkartın.
No.Akım devresi1Motor kontrol modülü2Lambda sensörü3Yakıt enjeksiyonu, ateşleme
sistemi4Yakıt enjeksiyonu, ateşleme
sistemi5–6Isıtmalı ayna, hırsızlık alarm
sistemi7Fan kontrolü, motor kontrol
modülü, şanzıman kontrol
modülü8Lambda sensörü, motor
soğutma9Arka cam sensörü10Araç aküsü sensörü11Bagaj açma12Sürüşe duyarlı ön farlar,
otomatik far açma fonksiyonu

260Araç bakımı
No.Akım devresi13ABS14Arka cam sileceği15Motor kontrol modülü16Marş motoru17Şanzıman kontrol modülü18Isıtmalı arka cam19Elektrik kumandalı cam, ön20Elektrik kumandalı cam, arka21Arka elektrik merkezi22Sol uzun huzmeli far (Halojen)23Far yıkama sistemi24Sağ kısa huzmeli far (Xenon)25Sol kısa huzmeli far (Xenon)26Ön sis farları27Dizel yakıt ısırtıcısı28Start stop sistemi29Elektrikli el freniNo.Akım devresi30ABS31Ayarlanabilir hız sabitleyici32Hava yastığı33Sürüşe duyarlı ön farlar,
otomatik far açma fonksiyonu34Egzoz gazı devridaimi35Yan ayna, yağmur sensörü36Klima Sistemi37Kanister sübabı selenoidi38Vakum pompası39Merkezi kontrol modülü40Ön cam yıkama sistemi, arka
cam yıkama sistemi41Sağ uzun huzmeli far (Halojen)42Radyatör fanı43Ön cam silecekleri44Ön cam silecekleriNo.Akım devresi45Radyatör fanı46–47Korna48Radyatör fanı49Yakıt pompası50Far yükseklik ayarı, sürüşe
duyarlı ön farlar51Hava klapesi52İlave ısıtıcı, dizel motor53Şanzıman kontrol modülü,
motor kontrol modülü54Vakum pompası, gösterge
paneli grubu, ısıtma havalandır‐ ması, klima sistemi
Arızalı sigortayı değiştirdikten sonra
sigorta kutusu kapağını kapatın ve
bastırarak yerine tam oturmasını
sağlayın.
Sigorta kutusu kapağı doğru şekilde
kapatılmadığında arıza meydana
gelebilir.

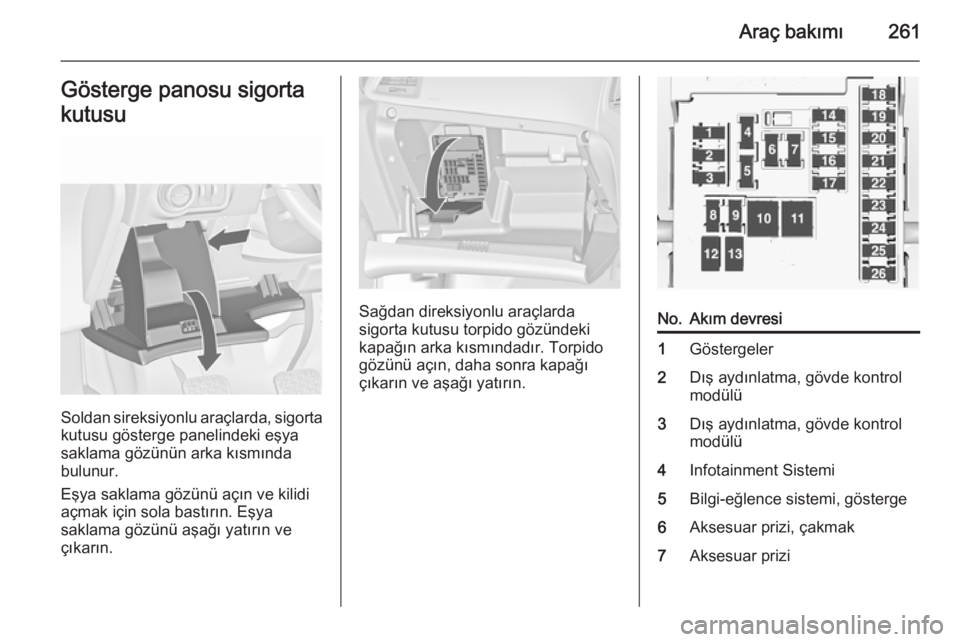

Araç bakımı261Gösterge panosu sigorta
kutusu
Soldan sireksiyonlu araçlarda, sigorta kutusu gösterge panelindeki eşya
saklama gözünün arka kısmında
bulunur.
Eşya saklama gözünü açın ve kilidi
açmak için sola bastırın. Eşya
saklama gözünü aşağı yatırın ve
çıkarın.
Sağdan direksiyonlu araçlarda
sigorta kutusu torpido gözündeki
kapağın arka kısmındadır. Torpido
gözünü açın, daha sonra kapağı
çıkarın ve aşağı yatırın.
No.Akım devresi1Göstergeler2Dış aydınlatma, gövde kontrol
modülü3Dış aydınlatma, gövde kontrol
modülü4Infotainment Sistemi5Bilgi-eğlence sistemi, gösterge6Aksesuar prizi, çakmak7Aksesuar prizi

262Araç bakımı
No.Akım devresi8Sol kısa huzmeli far, gövde
kontrol modülü9Sağ kısa huzmeli far, gövde
kontrol modülü, hava yastığı
modülü10Kapı kilitleri, gövde kontrol
modülü11Dahili fan12–13–14Arıza teşhis konnektörü15Hava yastığı16Aksesuar prizi17Klima sistemi18Lojistik19Gövde kontrol modülü20Gövde kontrol modülü21Kombine gösterge, hırsızlık
alarm sistemiNo.Akım devresi22Ateşleme sensörü23Gövde kontrol modülü24Gövde kontrol modülü25–26Bagaj bölmesindeki güç çıkışı
(bagaj bölmesinde sigorta
kutusu yoksa) (sadece Sports
tourer)
Bagaj bölmesi sigorta
kutusu
3 kapılı hatchback, 5 kapılı
hatchback
Sigorta kutusu bagaj bölümünde sol
taraftaki kapağın arkasındadır.
Koruyucuyu çıkarın.
Sports tourer
Sigorta kutusu bagaj bölümünde sol
taraftaki kapağın arkasındadır.

Araç bakımı263
Perdeyi aşağıya katlayın ve çıkartın.
Koruyucuyu çıkarın.
Sigorta tanımlamalarıNo.Akım devresi1–2Karavan/römork çıkışı3Park sensörleri4–5–6–7Elektrikli koltuk8–9–10–11Karavan/römork modülü,
karavan/römork soketi12Karavan/römork modülü13Karavan/römork çıkışı14Arka koltuk, elektrikli katlama15–

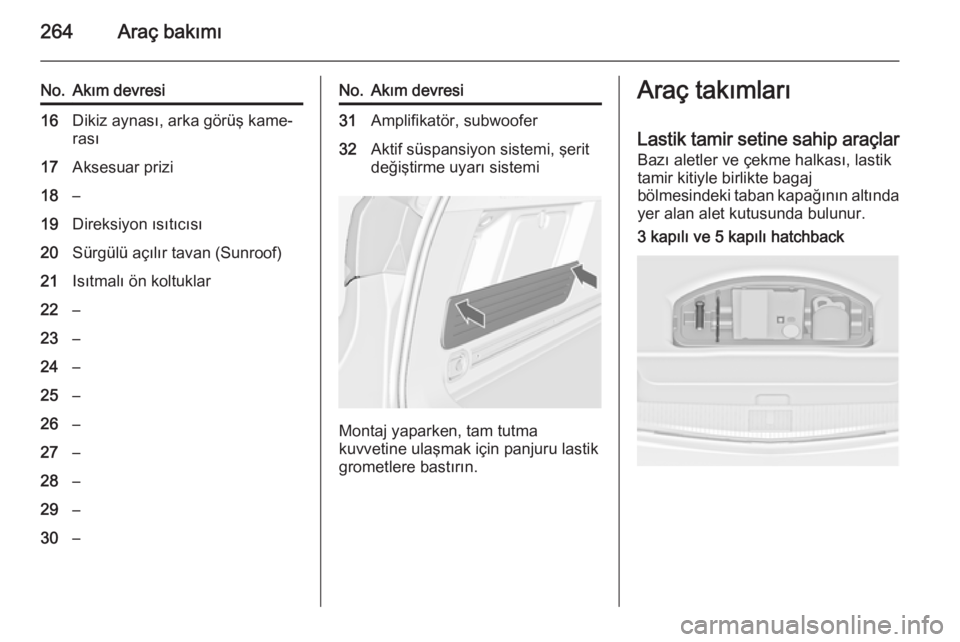

264Araç bakımı
No.Akım devresi16Dikiz aynası, arka görüş kame‐
rası17Aksesuar prizi18–19Direksiyon ısıtıcısı20Sürgülü açılır tavan (Sunroof)21Isıtmalı ön koltuklar22–23–24–25–26–27–28–29–30–No.Akım devresi31Amplifikatör, subwoofer32Aktif süspansiyon sistemi, şerit
değiştirme uyarı sistemi
Montaj yaparken, tam tutma
kuvvetine ulaşmak için panjuru lastik
grometlere bastırın.
Araç takımları
Lastik tamir setine sahip araçlar
Bazı aletler ve çekme halkası, lastik
tamir kitiyle birlikte bagaj
bölmesindeki taban kapağının altında yer alan alet kutusunda bulunur.3 kapılı ve 5 kapılı hatchback

Araç bakımı265

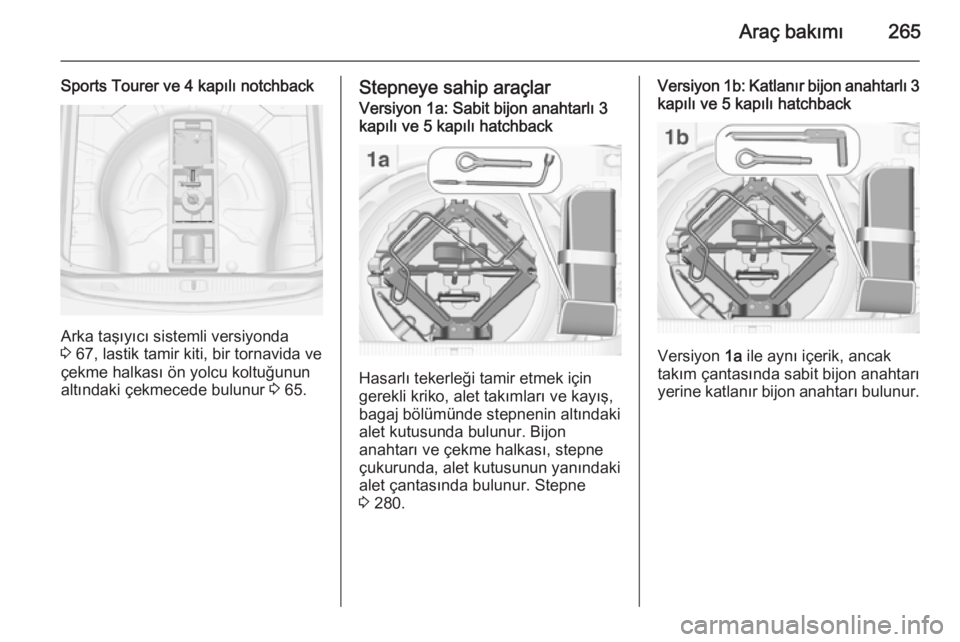

Sports Tourer ve 4 kapılı notchback
Arka taşıyıcı sistemli versiyonda
3 67, lastik tamir kiti, bir tornavida ve
çekme halkası ön yolcu koltuğunun
altındaki çekmecede bulunur 3 65.
Stepneye sahip araçlarVersiyon 1a: Sabit bijon anahtarlı 3
kapılı ve 5 kapılı hatchback
Hasarlı tekerleği tamir etmek için
gerekli kriko, alet takımları ve kayış,
bagaj bölümünde stepnenin altındaki
alet kutusunda bulunur. Bijon
anahtarı ve çekme halkası, stepne
çukurunda, alet kutusunun yanındaki
alet çantasında bulunur. Stepne
3 280.
Versiyon 1b: Katlanır bijon anahtarlı 3
kapılı ve 5 kapılı hatchback
Versiyon 1a ile aynı içerik, ancak
takım çantasında sabit bijon anahtarı
yerine katlanır bijon anahtarı bulunur.

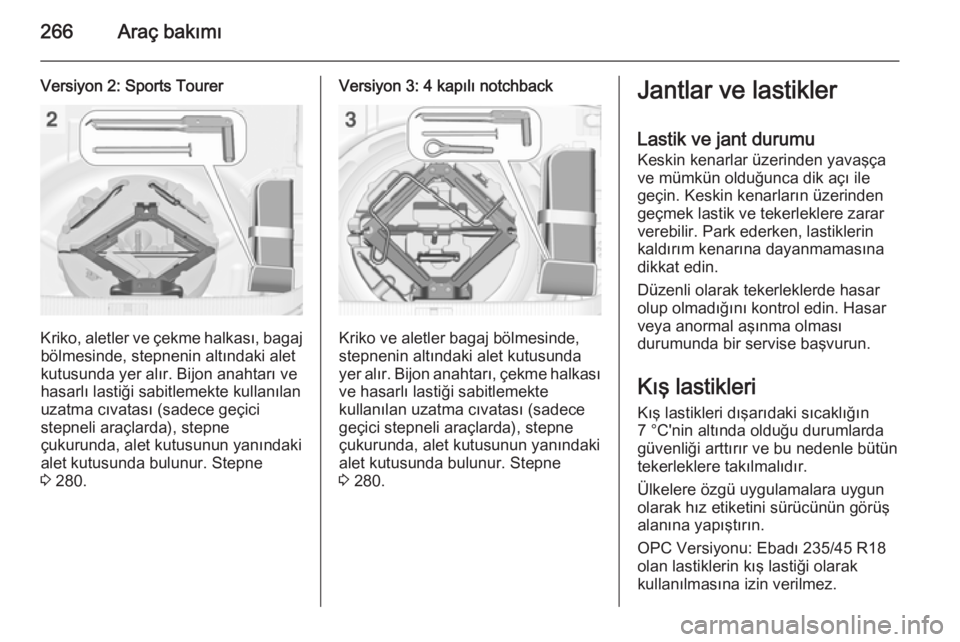

266Araç bakımı
Versiyon 2: Sports Tourer
Kriko, aletler ve çekme halkası, bagajbölmesinde, stepnenin altındaki alet
kutusunda yer alır. Bijon anahtarı ve
hasarlı lastiği sabitlemekte kullanılan
uzatma cıvatası (sadece geçici
stepneli araçlarda), stepne
çukurunda, alet kutusunun yanındaki
alet kutusunda bulunur. Stepne
3 280.
Versiyon 3: 4 kapılı notchback
Kriko ve aletler bagaj bölmesinde,
stepnenin altındaki alet kutusunda
yer alır. Bijon anahtarı, çekme halkası
ve hasarlı lastiği sabitlemekte
kullanılan uzatma cıvatası (sadece
geçici stepneli araçlarda), stepne
çukurunda, alet kutusunun yanındaki
alet kutusunda bulunur. Stepne
3 280.
Jantlar ve lastikler
Lastik ve jant durumu
Keskin kenarlar üzerinden yavaşça
ve mümkün olduğunca dik açı ile
geçin. Keskin kenarların üzerinden
geçmek lastik ve tekerleklere zarar
verebilir. Park ederken, lastiklerin
kaldırım kenarına dayanmamasına
dikkat edin.
Düzenli olarak tekerleklerde hasar
olup olmadığını kontrol edin. Hasar
veya anormal aşınma olması
durumunda bir servise başvurun.
Kış lastikleri Kış lastikleri dışarıdaki sıcaklığın
7 °C'nin altında olduğu durumlarda
güvenliği arttırır ve bu nedenle bütün
tekerleklere takılmalıdır.
Ülkelere özgü uygulamalara uygun
olarak hız etiketini sürücünün görüş
alanına yapıştırın.
OPC Versiyonu: Ebadı 235/45 R18 olan lastiklerin kış lastiği olarak
kullanılmasına izin verilmez.

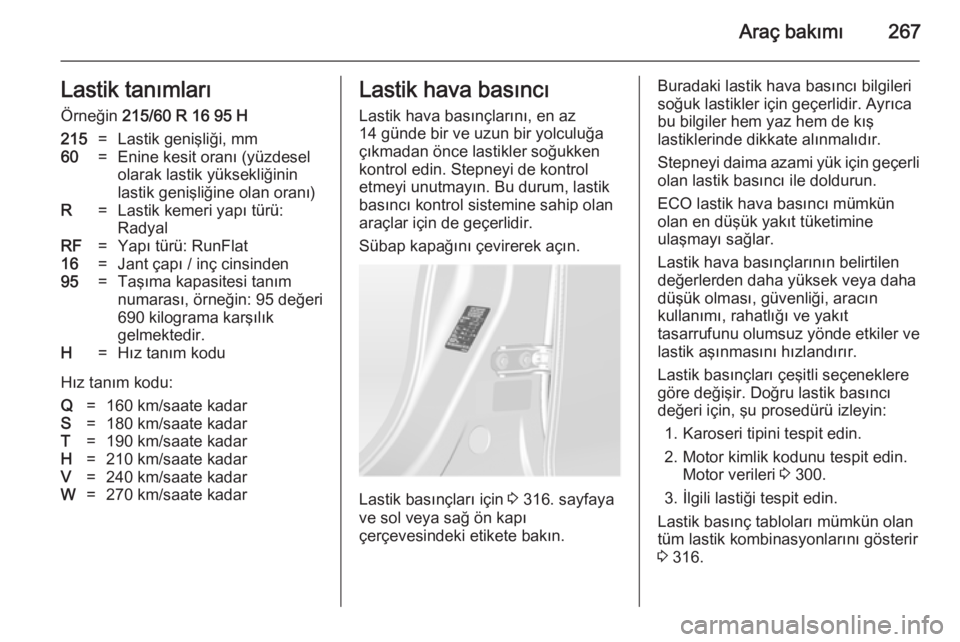

Araç bakımı267Lastik tanımları
Örneğin 215/60 R 16 95 H215=Lastik genişliği, mm60=Enine kesit oranı (yüzdesel
olarak lastik yüksekliğinin
lastik genişliğine olan oranı)R=Lastik kemeri yapı türü:
RadyalRF=Yapı türü: RunFlat16=Jant çapı / inç cinsinden95=Taşıma kapasitesi tanım
numarası, örneğin: 95 değeri
690 kilograma karşılık
gelmektedir.H=Hız tanım kodu
Hız tanım kodu:
Q=160 km/saate kadarS=180 km/saate kadarT=190 km/saate kadarH=210 km/saate kadarV=240 km/saate kadarW=270 km/saate kadarLastik hava basıncı
Lastik hava basınçlarını, en az
14 günde bir ve uzun bir yolculuğa
çıkmadan önce lastikler soğukken
kontrol edin. Stepneyi de kontrol
etmeyi unutmayın. Bu durum, lastik
basıncı kontrol sistemine sahip olan
araçlar için de geçerlidir.
Sübap kapağını çevirerek açın.
Lastik basınçları için 3 316. sayfaya
ve sol veya sağ ön kapı
çerçevesindeki etikete bakın.
Buradaki lastik hava basıncı bilgileri
soğuk lastikler için geçerlidir. Ayrıca
bu bilgiler hem yaz hem de kış
lastiklerinde dikkate alınmalıdır.
Stepneyi daima azami yük için geçerli
olan lastik basıncı ile doldurun.
ECO lastik hava basıncı mümkün
olan en düşük yakıt tüketimine
ulaşmayı sağlar.
Lastik hava basınçlarının belirtilen
değerlerden daha yüksek veya daha
düşük olması, güvenliği, aracın
kullanımı, rahatlığı ve yakıt
tasarrufunu olumsuz yönde etkiler ve
lastik aşınmasını hızlandırır.
Lastik basınçları çeşitli seçeneklere
göre değişir. Doğru lastik basıncı
değeri için, şu prosedürü izleyin:
1. Karoseri tipini tespit edin.
2. Motor kimlik kodunu tespit edin. Motor verileri 3 300.
3. İlgili lastiği tespit edin.
Lastik basınç tabloları mümkün olan
tüm lastik kombinasyonlarını gösterir
3 316.

268Araç bakımı
Aracınız için onaylanmış lastikler için,araçla birlikte verilen Uygunluk
Belgesi veya başka ulusal ruhsat
belgelerine bakın.
Lastik hava basıncının doğru
olmasından sürücü sorumludur.9 Uyarı
Lastik hava basıncı öngörülen
değerin altında ise, bu durum
lastiğin önemli miktarda
ısınmasına ve içten hasara
uğramasına neden olarak, yüksek hızlarda lastik tabanının
yarılmasına, hatta lastiğin
patlamasına yol açabilir.
Lastik basıncı kontrol sistemine sahip
bir araçta lastik hava basıncı
düşürülecek veya arttırılacak ise
kontağı kapatın.
Lastik hava basıncı
denetleme sistemi
Belli bir limitin üzerindeki hızlarda, lastik hava basıncı kontrol sistemi,
sürüş esnasında aracın dört lastiğinin
basıncını ve devir sayısını her dakika kontrol eder.Dikkat
Lastik basıncı denetleme sistemi
sadece lastik hava basıncının
düşük olduğunu bildirir ve sürücü
tarafından yapılması gereken
düzenli lastik bakımı yerine
kullanılamaz.
Tekerleklerin dördünde de bir basınç sensörü olması gerektiği gibi, lastikler
de öngörülen basınca sahip olmalıdır.
Not
Lastik basıncı kontrol sisteminin
yasalarca gerekli olduğu ülkelerde,
basınç sensörü olmayan
tekerleklerin kullanılması araç tipi
onayını geçersiz kılacaktır.
Güncel lastik hava basıncı sürücü
bilgi sistemi tarafından Araç Bilgileri
Menüsü menüsünde görüntülenir.
Sinyal kolu üzerindeki tuşlar ile menü
seçilebilir.
Araç Bilgileri Menüsü X 'nü
seçmek için MENU tuşuna basın.
