Sürüş ve kullanım209
Arıza
Şu durumlarda sürücü bilgi
sisteminde bir mesaj görüntülenir:
■ sistemde bir arıza olduğunda
■ sürücü park etme manevrasını başarılı bir şekilde
tamamlayamadığında
■ sistem çalışmadığında
Park etme talimatları esnasında bir
nesne algılanırsa, sürücü bilgi
sisteminde Dur görüntülenir. Park
etmeye devam etmek için nesneyi
ortadan kaldırınız. Nesne
kaldırılmazsa, sistem devre dışı
kalacaktır. Yeni bir park yeri aramak
için D tuşuna yaklaşık bir saniye
basarak sistemi aktif hale getirin.Park asistanı sistemlerinin
kullanılması ile ilgili önemli
hatırlatmalar9 Uyarı
Belirli koşullar altında, eşyalar
veya giysiler üzerindeki çeşitli
yansıtıcı yüzeyler ve harici ses
kaynakları, sistemin engelleri
algılamamasına yol açabilir.
Tamponun alt kısmına hasar
verebilecek alçak engellere
özellikle dikkat edilmelidir.
Dikkat
Sensörün performansı üzeri
kapanmış konumdayken (örn. kar
ve benzeri sebeplerle) düşer.
Ağır yükler park asistanı
sisteminin performansını
düşürebilir.
Yüksek araçlar için (örn. off-road
araçlar, mini van ve van tipi
araçlar) özel koşullar geçerlidir. Bu
araçların üst kısmındaki
nesnelerin algılanması garanti
edilemez.
Dar veya çok yumuşak nesneler
gibi çok küçük refleksiyon kesitine
sahip nesneler sistem tarafından
algılanmayabilir.
Park asistanı algılama alanı
dışında kalan nesneleri tespit
edemez.
Not
Park asistanı sistemi fabrika
tarafından takılı olan çekme
tertibatını otomatik olarak algılar.
Konnektör takıldığında devre dışı
kalır.
Sensör, harici bir akustik veya
mekanik parazit sebebiyle mevcut
olmayan bir nesneyi (akustik parazit)
algılayabilir.
Gelişmiş park desteği sistemi paralel
park manevrası sonrasında park
alanındaki olası değişmelere karşı
tepki vermeyebilir.

210Sürüş ve kullanımYan kör nokta alarmı
Yan kör nokta alarm sistemi belirtilmiş
bir "kör nokta" bölgesinde aracın sağ
veya sol tarafında bulunan nesneleri
tespit eder ve haber verir. İçteki ve
dıştaki aynalarda görünemeyen
nesneler algılandığı zaman sistem
her bir dış aynada görsel olarak uyarı verirr.
Sistemin sensörleri araç tamponunun sağ ve sol tarafında bulunur.9 Uyarı
Yan kör nokta alarmı sürücünün
görüşü yerine kullanılamaz.
Sistemin tespit edemediği
nesneler:
■ Yan kör nokta alanı dışında bulunan ve hızla yaklaşmakta
olan araçlar.
■ Yayalar, bisiklet sürücüleri veya hayvanlar.
Şerit değiştirmeden önce, daima
tüm aynalara bakın, omuz
üzerinden bakın ve dönüş sinyalini kullanın.
Araç ileriye doğru hareket ederken,
bir aracı geçerken veya araç
tarafından sollanırken, sistem yan kör
noktada bir araç tespit ettiğinde, ilgili
yan aynadaki kehribar renkli B uyarı
simgesi yanar. Sürücü dönüş sinyalini
etkinleştirdiğinde, şerit
değiştirilmemesi için uyarı olarak B
uyarı simgesi kehribar renginde yanıp sönmeye başlar.
Yan kör nokta alarmı 10 km/saat ile
140 km/saat arasındaki hızlarda
etkindir. 140 km/saatten daha hızlı
sürüldüğünde sistem devre dışı kalır
ve bu durum her iki dış aynadaki B
uyarı sembollerinin yanması ile
gösterilir. Hızın tekrar azaltılması
uyarı sembollerini söndürecektir.
Sonra kör bölgede bir araç tespit
edilirse, uyarı sembolleri B normalde
olduğu gibi ilgili tarafta yanacaktır.
Araç çalıştırıldığında her iki dış ayna
göstergesi kısaca yanarak sistemin
çalıştığını gösterir.

Sürüş ve kullanım211
Sistem bilgi ekranındaki Ayarlar
menüsü üzerinden etkinleştirilip
devre dışı bırakılabilir. Araç
ayarlarının kişiselleştirilmesi 3 138.
Sistemin devre dışı kalması Sürücü Bilgi Sisteminde bir mesaj ile belirtilir.
Algılama bölgeleri
Sistem sensörü aracın her iki
tarafındaki yakl. 3 metre bir bölgeyi kapsar. Bu bölge her bir yan aynadan
başlar ve arkaya doğru yaklaşık
3 metre bir mesafede uzanır. Bu
bölgenin yerden yüksekliği yakl.
0,5 metre ila 2 metre arasındadır.
Araç römork çekiyorsa sistem devre
dışı kalır.
Yan kör nokta alarmı koruma rayları, direkler, kaldırımlar, duvarlar ve
kirişler gibi sabit nesneleri gözardı
edecek şekilde tasarlanmıştır. Park
eden araçlar veya karşı yönden gelen araçlar tespit edilmez.
Arıza
Normal şartlar altında ara sıra
atlanmış alarmlar olabilir.Arka tamponun sağ veya sol köşesi çamur, pislik, kar, buz veya sulu karile kaplandığında, yan kör nokta
alarmı çalışmaz. Temizleme
talimatları 3 288.
Sistemde bir arıza olduğunda veya
sistem geçici koşullardan dolayı
çalışmadığında, Sürücü Bilgi
Sisteminde (Driver Information
Center) bir mesaj görüntülenir. Bir
servise başvurun.
Arka görüş kamerası Arka görüş kamerası sürücü geriye
hareket ettiğinde, aracın arkasındaki
alanı görmesine yardım eder.
Kameranın görüntüsü renkli bilgi
ekranında gösterilir.9 Uyarı
Arka görüş kamerası sürücünün
dikkati yerine kullanılamaz.
Kameranın ve gelişmiş park
desteğinin görüş alanı dışında,
ör. tamponun veya aracın altında
bulunan nesnelerim
görüntülenmediğini göz önünde
bulundurun.
Aracı sadece Bilgi Ekranı'na
bakarak geriye doğru sürmeyin ve geri vitese takmadan önce aracınarkasını ve etrafını iyice kontrol
edin.
Etkinleştirilmesi
Arka görüş kamerası geri vites
takıldığında otomatik olarak
etkinleşir.
Çalışma prensibi

212Sürüş ve kullanım
Kamera arka kapağın tutamağına
monte edilmiştir ve görüş açısı
130°'dir.
Kamera yükseğe yerleştirildiğinden,
pozisyon için bir kılavuz olarak,
ekranda arka tampon görülebilir.
Kamera tarafından görüntülenen alan
sınırlıdır. Ekranda görünen görüntüye olan mesafe, gerçek mesafeden
farklıdır.
Uyarı sembolleri
Uyarı sembolleri gelişmiş park
desteği arka sensörleri tarafından
tespit edilen engelleri gösteren resim
üzerinde 9 üçgenler olarak gösterilir.
Ekran ayarları
Parlaklık çok işlevli düğme üzerinde
bulunan yukarı/aşağı tuşları ile
ayarlanabilir.
Kontrast çok işlevli düğme üzerinde
bulunan sola/sağa tuşları ile
ayarlanabilir.
Devre dışı bırakılması
Belirli bir hız aşıldığında veya yakl.
10 saniye süre ile geri vites
takılmadığında, kamera devre dışı
bırakılır.
Arka görüş kamerası, bilgi
ekranındaki Ayarlar menüsünde
etkinleştirilebilir veya iptal edilebilir.
Araç ayarlarının kişiselleştirilmesi 3 138.
Arıza
Hata mesajları Bilgi Ekranı'nın üst
satırında bir 9 ile gösterilir.
Arka görüş kamerası aşağıdaki
durumlarda doğru çalışmayabilir:
■ ortam karanlık ise,
■ güneş veya ön far huzmeleri doğrudan kameranın merceğinegeldiğinde,
■ kamera merceği buz, kar, çamur veya başka bir nesne tarafındanörtüldüğünde. Merceği temizleyin,
su ile durulayın ve yumuşak bir
bezle silin,
■ arka kapak tam olarak kapanmadığında,
■ araç arkadan kazaya uğradığında,
■ çok aşırı sıcaklık değişimlerinde.

Araç bakımı259Motor bölmesi sigorta
kutusu
Sigorta kutusu motor bölümünde sol
ön taraftadır.
Kapağı ayırın ve durana kadar
yukarıya doğru katlayın. Kapağı dikey
olarak yukarıdan çıkartın.
No.Akım devresi1Motor kontrol modülü2Lambda sensörü3Yakıt enjeksiyonu, ateşleme
sistemi4Yakıt enjeksiyonu, ateşleme
sistemi5–6Isıtmalı ayna, hırsızlık alarm
sistemi7Fan kontrolü, motor kontrol
modülü, şanzıman kontrol
modülü8Lambda sensörü, motor
soğutma9Arka cam sensörü10Araç aküsü sensörü11Bagaj açma12Sürüşe duyarlı ön farlar,
otomatik far açma fonksiyonu

260Araç bakımı
No.Akım devresi13ABS14Arka cam sileceği15Motor kontrol modülü16Marş motoru17Şanzıman kontrol modülü18Isıtmalı arka cam19Elektrik kumandalı cam, ön20Elektrik kumandalı cam, arka21Arka elektrik merkezi22Sol uzun huzmeli far (Halojen)23Far yıkama sistemi24Sağ kısa huzmeli far (Xenon)25Sol kısa huzmeli far (Xenon)26Ön sis farları27Dizel yakıt ısırtıcısı28Start stop sistemi29Elektrikli el freniNo.Akım devresi30ABS31Ayarlanabilir hız sabitleyici32Hava yastığı33Sürüşe duyarlı ön farlar,
otomatik far açma fonksiyonu34Egzoz gazı devridaimi35Yan ayna, yağmur sensörü36Klima Sistemi37Kanister sübabı selenoidi38Vakum pompası39Merkezi kontrol modülü40Ön cam yıkama sistemi, arka
cam yıkama sistemi41Sağ uzun huzmeli far (Halojen)42Radyatör fanı43Ön cam silecekleri44Ön cam silecekleriNo.Akım devresi45Radyatör fanı46–47Korna48Radyatör fanı49Yakıt pompası50Far yükseklik ayarı, sürüşe
duyarlı ön farlar51Hava klapesi52İlave ısıtıcı, dizel motor53Şanzıman kontrol modülü,
motor kontrol modülü54Vakum pompası, gösterge
paneli grubu, ısıtma havalandır‐ ması, klima sistemi
Arızalı sigortayı değiştirdikten sonra
sigorta kutusu kapağını kapatın ve
bastırarak yerine tam oturmasını
sağlayın.
Sigorta kutusu kapağı doğru şekilde
kapatılmadığında arıza meydana
gelebilir.

262Araç bakımı
No.Akım devresi8Sol kısa huzmeli far, gövde
kontrol modülü9Sağ kısa huzmeli far, gövde
kontrol modülü, hava yastığı
modülü10Kapı kilitleri, gövde kontrol
modülü11Dahili fan12–13–14Arıza teşhis konnektörü15Hava yastığı16Aksesuar prizi17Klima sistemi18Lojistik19Gövde kontrol modülü20Gövde kontrol modülü21Kombine gösterge, hırsızlık
alarm sistemiNo.Akım devresi22Ateşleme sensörü23Gövde kontrol modülü24Gövde kontrol modülü25–26Bagaj bölmesindeki güç çıkışı
(bagaj bölmesinde sigorta
kutusu yoksa) (sadece Sports
tourer)
Bagaj bölmesi sigorta
kutusu
3 kapılı hatchback, 5 kapılı
hatchback
Sigorta kutusu bagaj bölümünde sol
taraftaki kapağın arkasındadır.
Koruyucuyu çıkarın.
Sports tourer
Sigorta kutusu bagaj bölümünde sol
taraftaki kapağın arkasındadır.

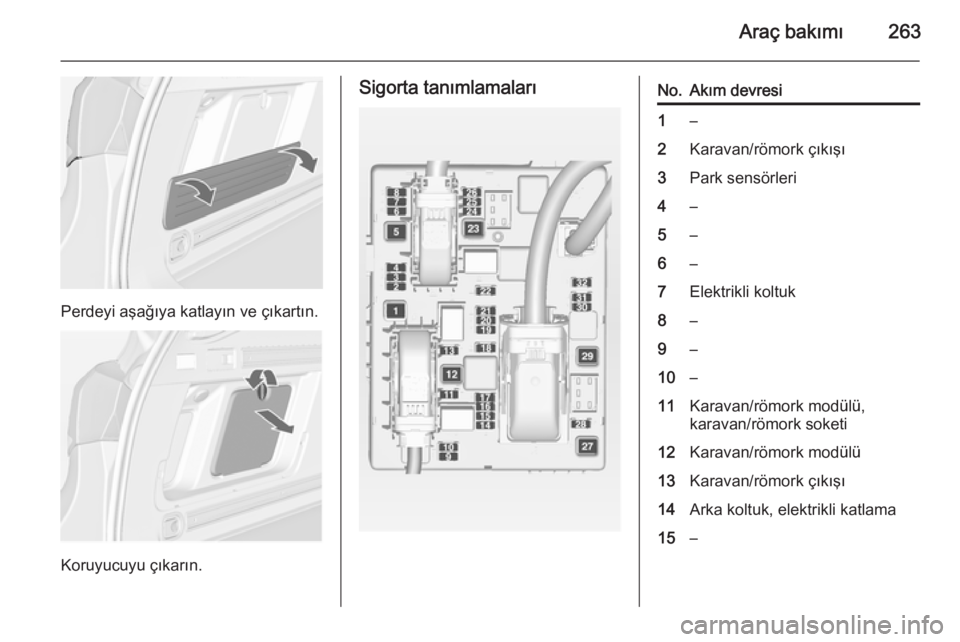

Araç bakımı263
Perdeyi aşağıya katlayın ve çıkartın.
Koruyucuyu çıkarın.
Sigorta tanımlamalarıNo.Akım devresi1–2Karavan/römork çıkışı3Park sensörleri4–5–6–7Elektrikli koltuk8–9–10–11Karavan/römork modülü,
karavan/römork soketi12Karavan/römork modülü13Karavan/römork çıkışı14Arka koltuk, elektrikli katlama15–

268Araç bakımı
Aracınız için onaylanmış lastikler için,araçla birlikte verilen Uygunluk
Belgesi veya başka ulusal ruhsat
belgelerine bakın.
Lastik hava basıncının doğru
olmasından sürücü sorumludur.9 Uyarı
Lastik hava basıncı öngörülen
değerin altında ise, bu durum
lastiğin önemli miktarda
ısınmasına ve içten hasara
uğramasına neden olarak, yüksek hızlarda lastik tabanının
yarılmasına, hatta lastiğin
patlamasına yol açabilir.
Lastik basıncı kontrol sistemine sahip
bir araçta lastik hava basıncı
düşürülecek veya arttırılacak ise
kontağı kapatın.
Lastik hava basıncı
denetleme sistemi
Belli bir limitin üzerindeki hızlarda, lastik hava basıncı kontrol sistemi,
sürüş esnasında aracın dört lastiğinin
basıncını ve devir sayısını her dakika kontrol eder.Dikkat
Lastik basıncı denetleme sistemi
sadece lastik hava basıncının
düşük olduğunu bildirir ve sürücü
tarafından yapılması gereken
düzenli lastik bakımı yerine
kullanılamaz.
Tekerleklerin dördünde de bir basınç sensörü olması gerektiği gibi, lastikler
de öngörülen basınca sahip olmalıdır.
Not
Lastik basıncı kontrol sisteminin
yasalarca gerekli olduğu ülkelerde,
basınç sensörü olmayan
tekerleklerin kullanılması araç tipi
onayını geçersiz kılacaktır.
Güncel lastik hava basıncı sürücü
bilgi sistemi tarafından Araç Bilgileri
Menüsü menüsünde görüntülenir.
Sinyal kolu üzerindeki tuşlar ile menü
seçilebilir.
Araç Bilgileri Menüsü X 'nü
seçmek için MENU tuşuna basın.

Araç bakımı269
Ayar çarkını çevirerek lastik hava
basıncı kontrol sistemini seçin.
Sistem durumu ve basınç uyarıları Sürücü bilgi sisteminde bir mesajı
eşliğinde ilgili lastiğin ekranda yanıp
sönmesi ile gösterilir.Tespit edilen bir düşük lastik hava
basıncı durumu kontrol lambaları w
üzerinden gösterilir 3 121.
Eğer w yanarsa, mümkün olduğu
kadar kısa bir sürede durun ve
lastikleri önerilen basınca kadar
şişirin 3 316.
Lastik şişirildikten sonra, DIC'deki
lastik hava basıncı değerlerinin
güncelleştirilmesi gerekir. Bu süre
içinde w yanabilir.
w düşük sıcaklıklarda yanar ve bir
süre sürdükten sonra sönerse, bu bir
düşük basınç göstergesi olabilir.
Lastik basıncını kontrol edin.
Araç mesajları 3 131.
Lastik hava basıncı arttırılması veya
azaltılması gerekiyorsa, kontağı
kapatın.
Sadece lastik hava basıncı sensörlü
lastikleri takın, aksi takdirde lastik
hava basıncı gösterilmez ve w sürekli
olarak yanar.
Stepne veya geçici stepnede basınç
sensörü bulunmamaktadır. Lastik
basıncı kontrol sistemi bu lastiklerde
çalışmaya hazır konumda değildir.
Kontrol lambası w yanar. Geri kalan
üç lastik için sistem çalışmaya devam eder.
Piyasada bulunan sıvı tamir setlerinin
kullanımı sistem fonksiyonlarını
olumsuz olarak etkiler. Fabrika-onaylı
tamir setleri kullanılabilir.
Çok güçlü harici radyo ekipmanları,
lastik basıncı kontrol sistemine zarar
verebilir.
Her zaman lastik değiştirildiğinde,
lastik hava basıncı denetleme
sisteminin sensörleri sökülerek
bakımları yapılmalıdır. Vidalı sensör
için: supab iğnesini ve sızdırmazlık
