Eşya saklama ve bagaj bölümleri69

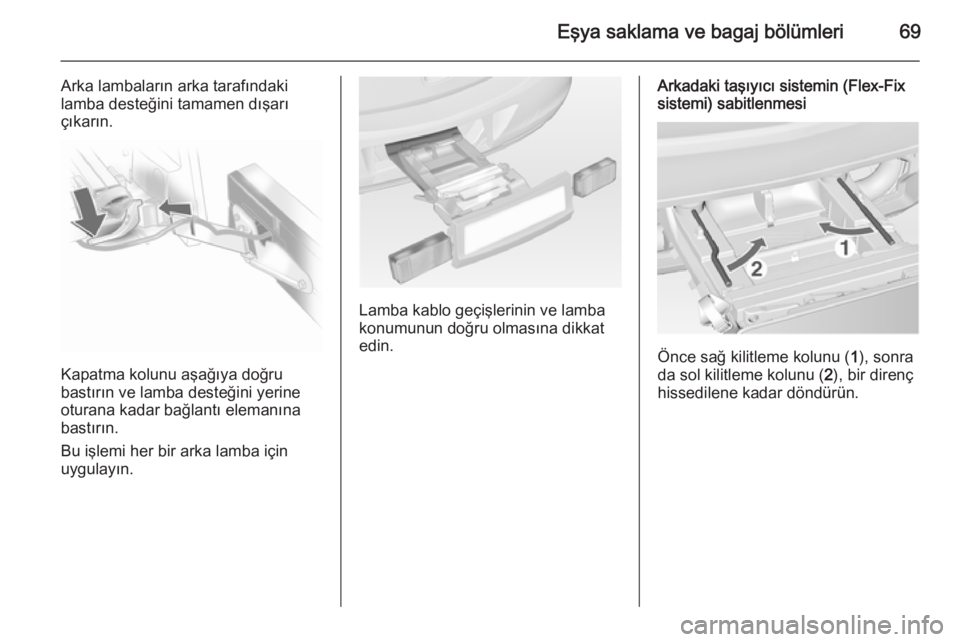

Arka lambaların arka tarafındaki
lamba desteğini tamamen dışarı
çıkarın.
Kapatma kolunu aşağıya doğru
bastırın ve lamba desteğini yerine
oturana kadar bağlantı elemanına
bastırın.
Bu işlemi her bir arka lamba için
uygulayın.
Lamba kablo geçişlerinin ve lamba
konumunun doğru olmasına dikkat
edin.
Arkadaki taşıyıcı sistemin (Flex-Fix
sistemi) sabitlenmesi
Önce sağ kilitleme kolunu ( 1), sonra
da sol kilitleme kolunu ( 2), bir direnç
hissedilene kadar döndürün.

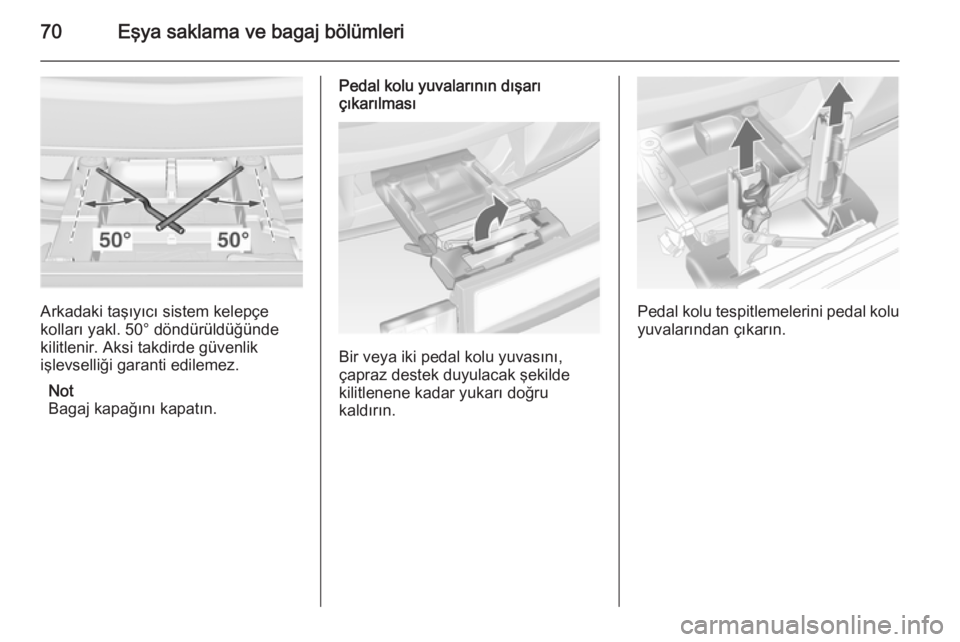

70Eşya saklama ve bagaj bölümleri
Arkadaki taşıyıcı sistem kelepçe
kolları yakl. 50° döndürüldüğünde kilitlenir. Aksi takdirde güvenlik
işlevselliği garanti edilemez.
Not
Bagaj kapağını kapatın.
Pedal kolu yuvalarının dışarı
çıkarılması
Bir veya iki pedal kolu yuvasını,
çapraz destek duyulacak şekilde
kilitlenene kadar yukarı doğru
kaldırın.
Pedal kolu tespitlemelerini pedal kolu
yuvalarından çıkarın.

Eşya saklama ve bagaj bölümleri71

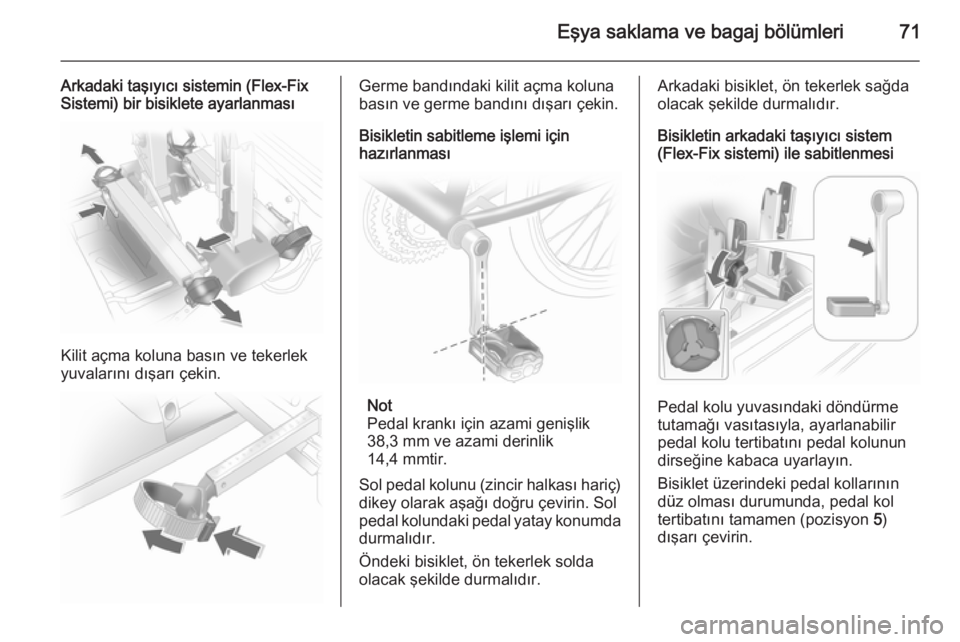

Arkadaki taşıyıcı sistemin (Flex-Fix
Sistemi) bir bisiklete ayarlanması
Kilit açma koluna basın ve tekerlek
yuvalarını dışarı çekin.
Germe bandındaki kilit açma koluna
basın ve germe bandını dışarı çekin.
Bisikletin sabitleme işlemi için
hazırlanması
Not
Pedal krankı için azami genişlik
38,3 mm ve azami derinlik
14,4 mmtir.
Sol pedal kolunu (zincir halkası hariç) dikey olarak aşağı doğru çevirin. Sol
pedal kolundaki pedal yatay konumda durmalıdır.
Öndeki bisiklet, ön tekerlek solda
olacak şekilde durmalıdır.
Arkadaki bisiklet, ön tekerlek sağda olacak şekilde durmalıdır.
Bisikletin arkadaki taşıyıcı sistem
(Flex-Fix sistemi) ile sabitlenmesi
Pedal kolu yuvasındaki döndürme
tutamağı vasıtasıyla, ayarlanabilir
pedal kolu tertibatını pedal kolunun
dirseğine kabaca uyarlayın.
Bisiklet üzerindeki pedal kollarının
düz olması durumunda, pedal kol
tertibatını tamamen (pozisyon 5)
dışarı çevirin.

72Eşya saklama ve bagaj bölümleri

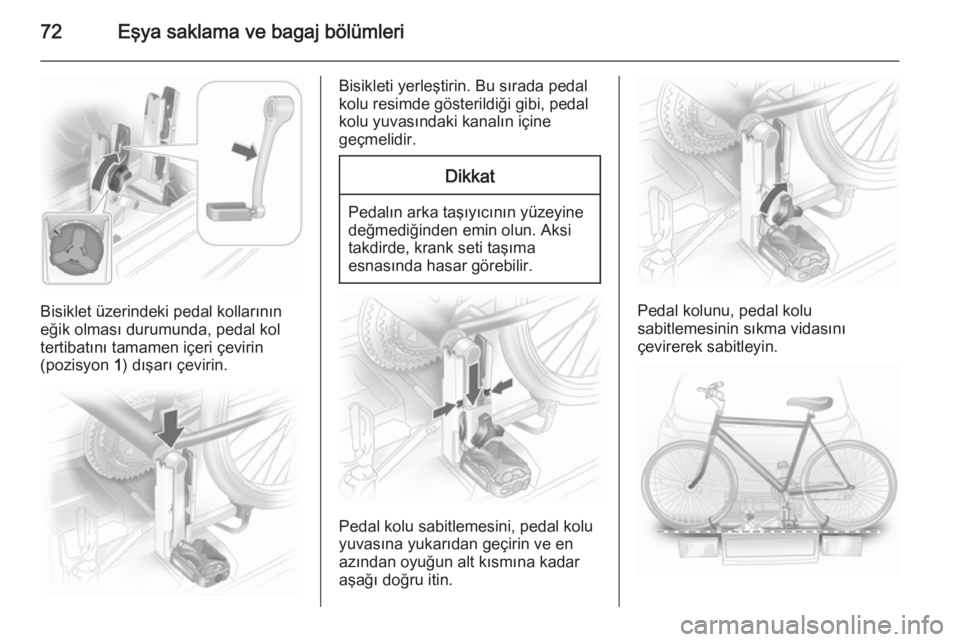

Bisiklet üzerindeki pedal kollarının
eğik olması durumunda, pedal kol
tertibatını tamamen içeri çevirin
(pozisyon 1) dışarı çevirin.
Bisikleti yerleştirin. Bu sırada pedal
kolu resimde gösterildiği gibi, pedal
kolu yuvasındaki kanalın içine
geçmelidir.Dikkat
Pedalın arka taşıyıcının yüzeyine
değmediğinden emin olun. Aksi
takdirde, krank seti taşıma
esnasında hasar görebilir.
Pedal kolu sabitlemesini, pedal kolu
yuvasına yukarıdan geçirin ve en
azından oyuğun alt kısmına kadar
aşağı doğru itin.
Pedal kolunu, pedal kolu
sabitlemesinin sıkma vidasını
çevirerek sabitleyin.

Eşya saklama ve bagaj bölümleri73

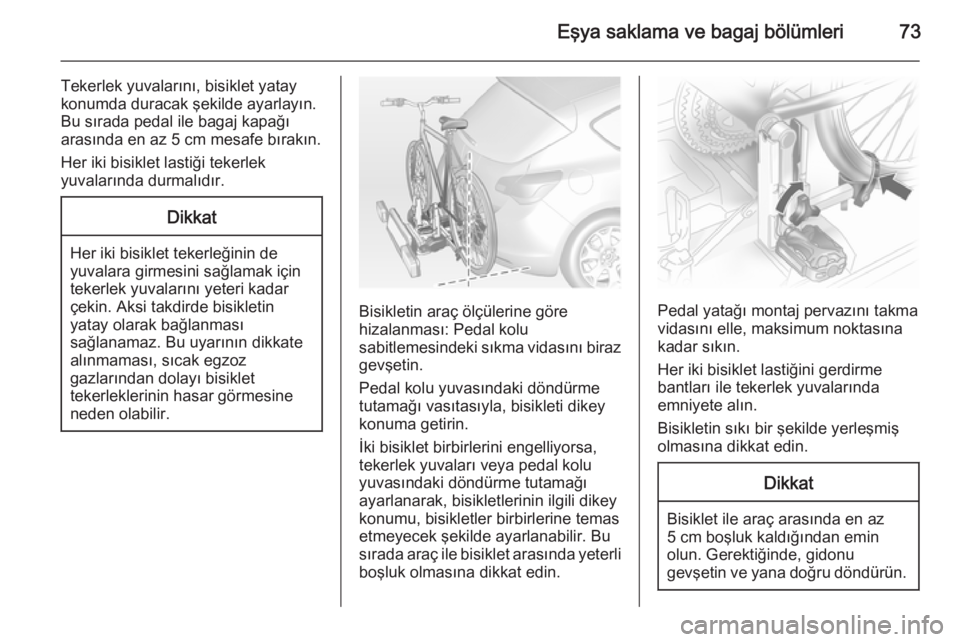

Tekerlek yuvalarını, bisiklet yatay
konumda duracak şekilde ayarlayın.
Bu sırada pedal ile bagaj kapağı arasında en az 5 cm mesafe bırakın.
Her iki bisiklet lastiği tekerlek
yuvalarında durmalıdır.Dikkat
Her iki bisiklet tekerleğinin de
yuvalara girmesini sağlamak için
tekerlek yuvalarını yeteri kadar
çekin. Aksi takdirde bisikletin
yatay olarak bağlanması
sağlanamaz. Bu uyarının dikkate
alınmaması, sıcak egzoz
gazlarından dolayı bisiklet
tekerleklerinin hasar görmesine
neden olabilir.
Bisikletin araç ölçülerine göre
hizalanması: Pedal kolu
sabitlemesindeki sıkma vidasını biraz gevşetin.
Pedal kolu yuvasındaki döndürme
tutamağı vasıtasıyla, bisikleti dikey
konuma getirin.
İki bisiklet birbirlerini engelliyorsa,
tekerlek yuvaları veya pedal kolu
yuvasındaki döndürme tutamağı
ayarlanarak, bisikletlerinin ilgili dikey
konumu, bisikletler birbirlerine temas
etmeyecek şekilde ayarlanabilir. Bu
sırada araç ile bisiklet arasında yeterli
boşluk olmasına dikkat edin.Pedal yatağı montaj pervazını takma vidasını elle, maksimum noktasına
kadar sıkın.
Her iki bisiklet lastiğini gerdirme
bantları ile tekerlek yuvalarında
emniyete alın.
Bisikletin sıkı bir şekilde yerleşmiş olmasına dikkat edin.
Dikkat
Bisiklet ile araç arasında en az
5 cm boşluk kaldığından emin
olun. Gerektiğinde, gidonu
gevşetin ve yana doğru döndürün.

74Eşya saklama ve bagaj bölümleri

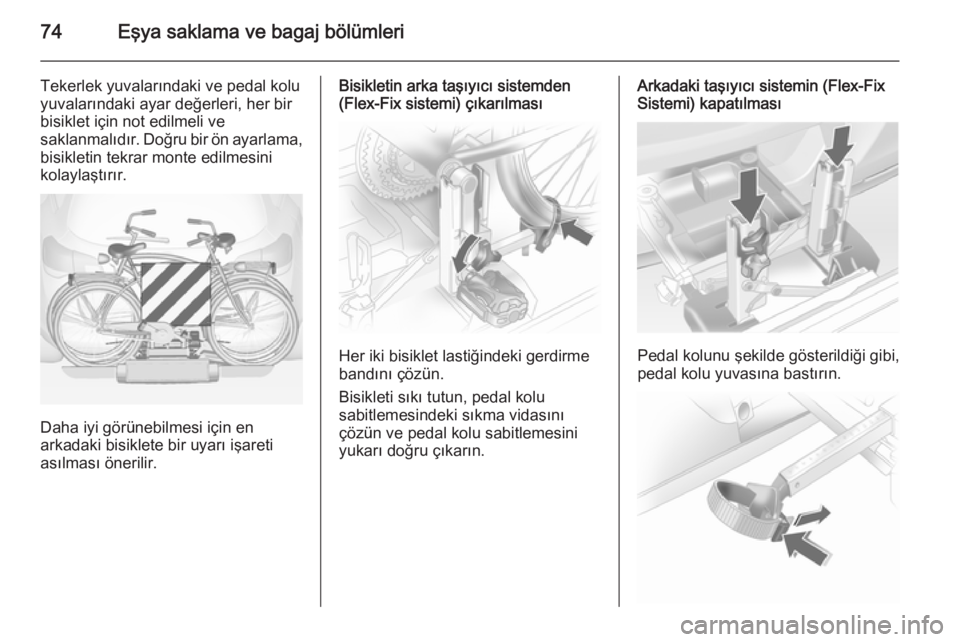

Tekerlek yuvalarındaki ve pedal kolu
yuvalarındaki ayar değerleri, her bir bisiklet için not edilmeli ve
saklanmalıdır. Doğru bir ön ayarlama, bisikletin tekrar monte edilmesini
kolaylaştırır.
Daha iyi görünebilmesi için en
arkadaki bisiklete bir uyarı işareti
asılması önerilir.
Bisikletin arka taşıyıcı sistemden
(Flex-Fix sistemi) çıkarılması
Her iki bisiklet lastiğindeki gerdirme
bandını çözün.
Bisikleti sıkı tutun, pedal kolu
sabitlemesindeki sıkma vidasını
çözün ve pedal kolu sabitlemesini
yukarı doğru çıkarın.
Arkadaki taşıyıcı sistemin (Flex-Fix
Sistemi) kapatılması
Pedal kolunu şekilde gösterildiği gibi,
pedal kolu yuvasına bastırın.

Eşya saklama ve bagaj bölümleri75

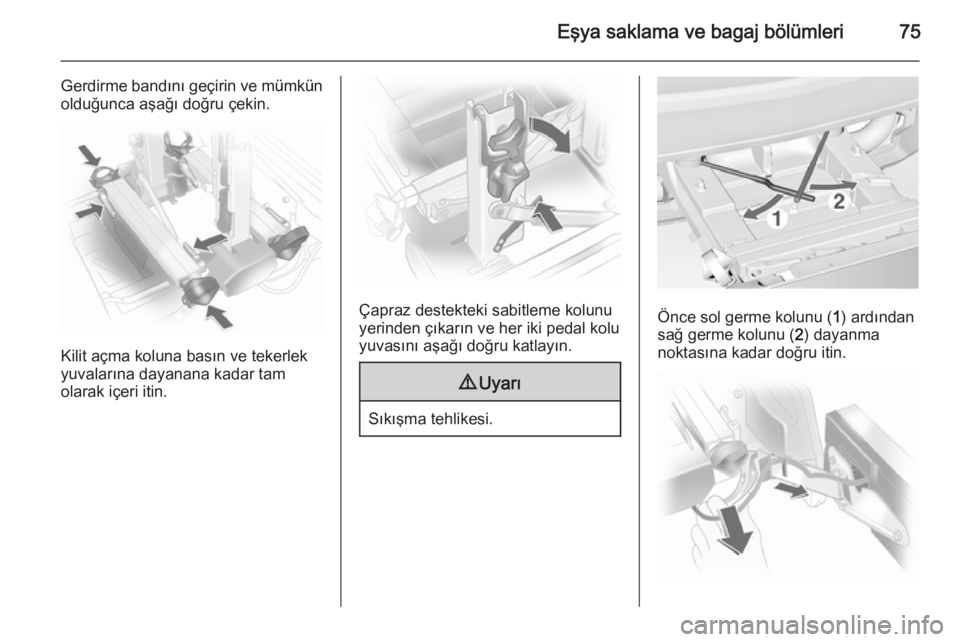

Gerdirme bandını geçirin ve mümkünolduğunca aşağı doğru çekin.
Kilit açma koluna basın ve tekerlek
yuvalarına dayanana kadar tam
olarak içeri itin.
Çapraz destekteki sabitleme kolunu
yerinden çıkarın ve her iki pedal kolu
yuvasını aşağı doğru katlayın.
9 Uyarı
Sıkışma tehlikesi.
Önce sol germe kolunu ( 1) ardından
sağ germe kolunu ( 2) dayanma
noktasına kadar doğru itin.

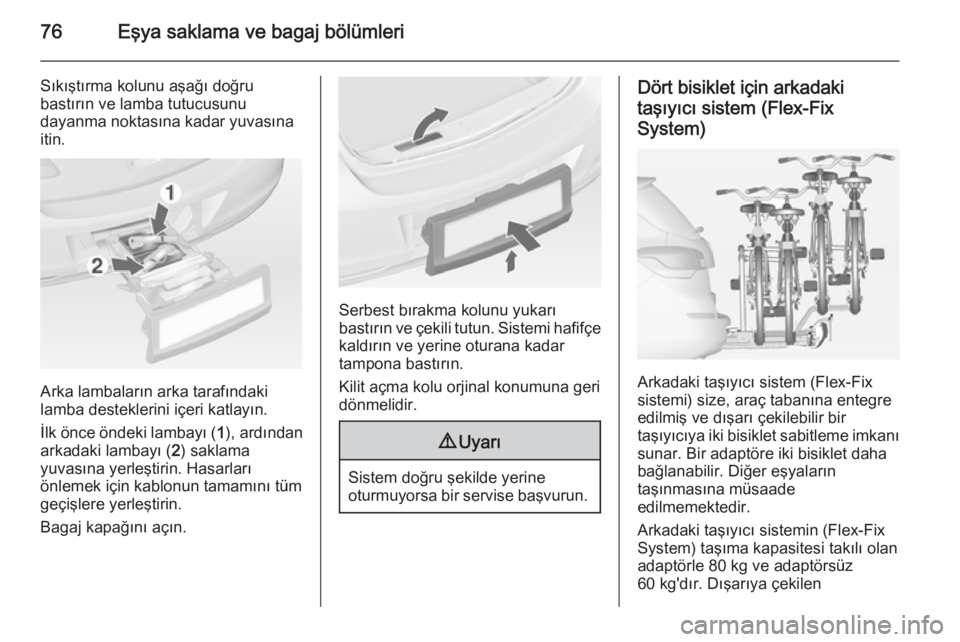

76Eşya saklama ve bagaj bölümleri
Sıkıştırma kolunu aşağı doğru
bastırın ve lamba tutucusunu
dayanma noktasına kadar yuvasına
itin.
Arka lambaların arka tarafındaki
lamba desteklerini içeri katlayın.
İlk önce öndeki lambayı ( 1), ardından
arkadaki lambayı ( 2) saklama
yuvasına yerleştirin. Hasarları
önlemek için kablonun tamamını tüm
geçişlere yerleştirin.
Bagaj kapağını açın.
Serbest bırakma kolunu yukarı
bastırın ve çekili tutun. Sistemi hafifçe kaldırın ve yerine oturana kadar
tampona bastırın.
Kilit açma kolu orjinal konumuna geri
dönmelidir.
9 Uyarı
Sistem doğru şekilde yerine
oturmuyorsa bir servise başvurun.
Dört bisiklet için arkadaki
taşıyıcı sistem (Flex-Fix
System)
Arkadaki taşıyıcı sistem (Flex-Fix
sistemi) size, araç tabanına entegre
edilmiş ve dışarı çekilebilir bir
taşıyıcıya iki bisiklet sabitleme imkanı
sunar. Bir adaptöre iki bisiklet daha
bağlanabilir. Diğer eşyaların
taşınmasına müsaade
edilmemektedir.
Arkadaki taşıyıcı sistemin (Flex-Fix
System) taşıma kapasitesi takılı olan
adaptörle 80 kg ve adaptörsüz
60 kg'dır. Dışarıya çekilen

Eşya saklama ve bagaj bölümleri77

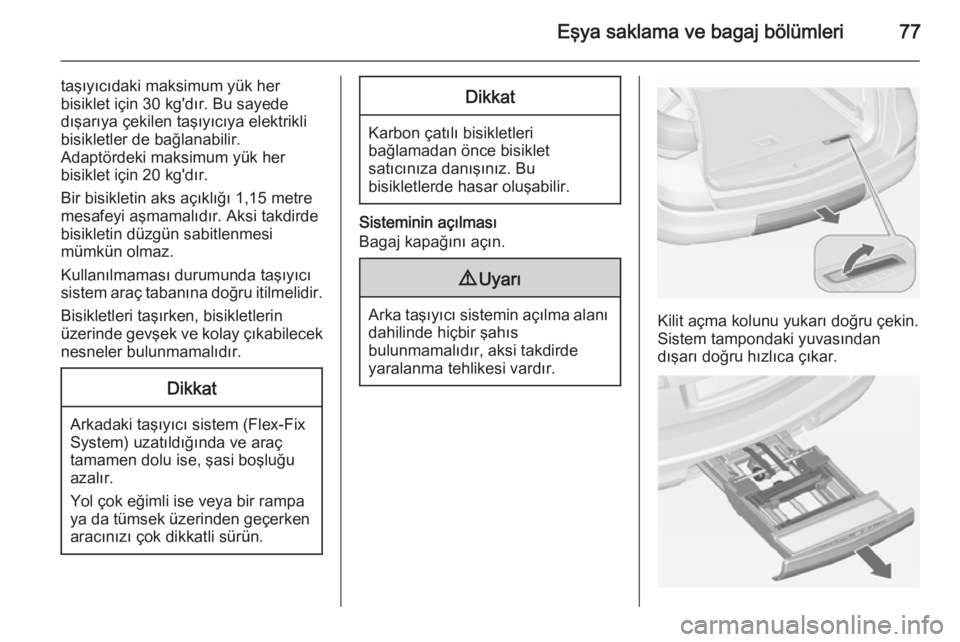

taşıyıcıdaki maksimum yük her
bisiklet için 30 kg'dır. Bu sayede
dışarıya çekilen taşıyıcıya elektrikli bisikletler de bağlanabilir.
Adaptördeki maksimum yük her
bisiklet için 20 kg'dır.
Bir bisikletin aks açıklığı 1,15 metre
mesafeyi aşmamalıdır. Aksi takdirde
bisikletin düzgün sabitlenmesi
mümkün olmaz.
Kullanılmaması durumunda taşıyıcı
sistem araç tabanına doğru itilmelidir.
Bisikletleri taşırken, bisikletlerin
üzerinde gevşek ve kolay çıkabilecek
nesneler bulunmamalıdır.Dikkat
Arkadaki taşıyıcı sistem (Flex-Fix System) uzatıldığında ve araç
tamamen dolu ise, şasi boşluğu
azalır.
Yol çok eğimli ise veya bir rampa
ya da tümsek üzerinden geçerken
aracınızı çok dikkatli sürün.
Dikkat
Karbon çatılı bisikletleri
bağlamadan önce bisiklet
satıcınıza danışınız. Bu
bisikletlerde hasar oluşabilir.
Sisteminin açılması
Bagaj kapağını açın.
9 Uyarı
Arka taşıyıcı sistemin açılma alanı
dahilinde hiçbir şahıs
bulunmamalıdır, aksi takdirde
yaralanma tehlikesi vardır.Kilit açma kolunu yukarı doğru çekin.
Sistem tampondaki yuvasından
dışarı doğru hızlıca çıkar.

78Eşya saklama ve bagaj bölümleri

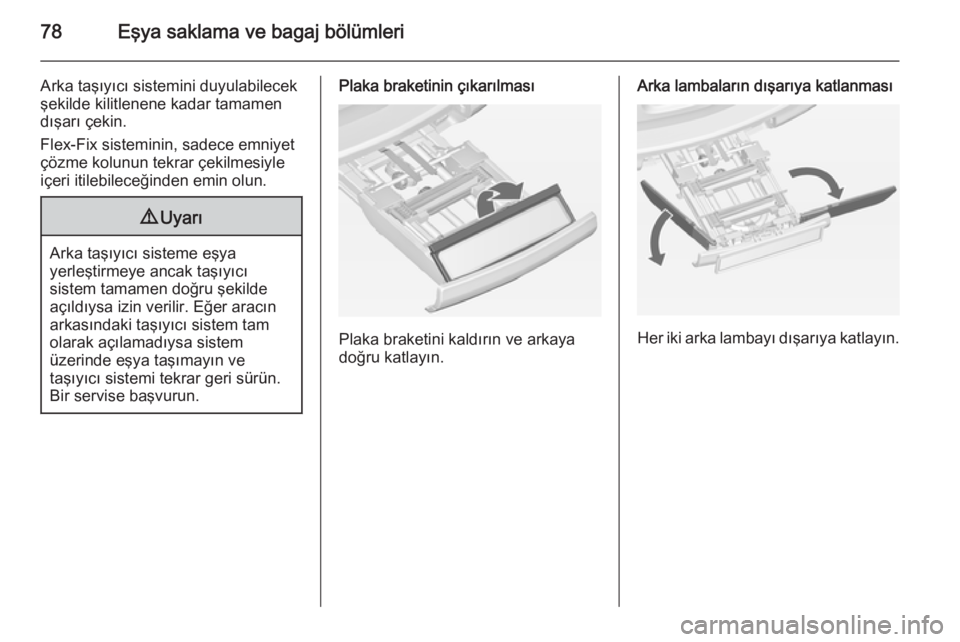

Arka taşıyıcı sistemini duyulabilecek
şekilde kilitlenene kadar tamamen
dışarı çekin.
Flex-Fix sisteminin, sadece emniyet
çözme kolunun tekrar çekilmesiyle
içeri itilebileceğinden emin olun.9 Uyarı
Arka taşıyıcı sisteme eşya
yerleştirmeye ancak taşıyıcı
sistem tamamen doğru şekilde
açıldıysa izin verilir. Eğer aracın
arkasındaki taşıyıcı sistem tam
olarak açılamadıysa sistem
üzerinde eşya taşımayın ve
taşıyıcı sistemi tekrar geri sürün.
Bir servise başvurun.
Plaka braketinin çıkarılması
Plaka braketini kaldırın ve arkaya
doğru katlayın.
Arka lambaların dışarıya katlanması
Her iki arka lambayı dışarıya katlayın.
