OPEL ASTRA J 2014.5 Sürücü El Kitabı (in Turkish)

Eşya saklama ve bagaj bölümleri89

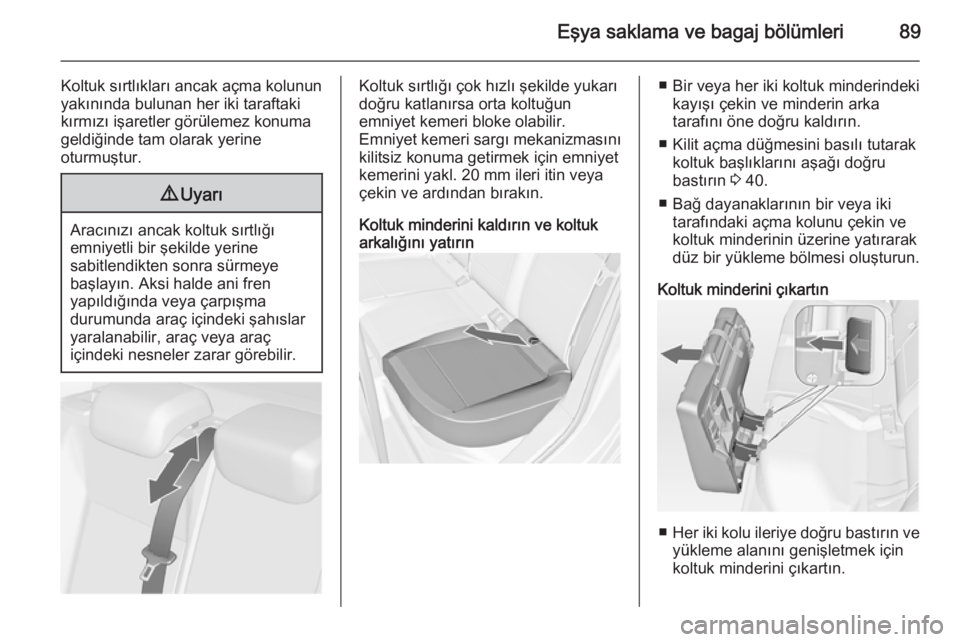

Koltuk sırtlıkları ancak açma kolunun
yakınında bulunan her iki taraftaki
kırmızı işaretler görülemez konuma
geldiğinde tam olarak yerine
oturmuştur.9 Uyarı
Aracınızı ancak koltuk sırtlığı
emniyetli bir şekilde yerine
sabitlendikten sonra sürmeye
başlayın. Aksi halde ani fren
yapıldığında veya çarpışma
durumunda araç içindeki şahıslar yaralanabilir, araç veya araç
içindeki nesneler zarar görebilir.
Koltuk sırtlığı çok hızlı şekilde yukarı
doğru katlanırsa orta koltuğun
emniyet kemeri bloke olabilir.
Emniyet kemeri sargı mekanizmasını
kilitsiz konuma getirmek için emniyet
kemerini yakl. 20 mm ileri itin veya
çekin ve ardından bırakın.
Koltuk minderini kaldırın ve koltuk
arkalığını yatırın■ Bir veya her iki koltuk minderindeki
kayışı çekin ve minderin arka
tarafını öne doğru kaldırın.
■ Kilit açma düğmesini basılı tutarak koltuk başlıklarını aşağı doğru
bastırın 3 40.
■ Bağ dayanaklarının bir veya iki tarafındaki açma kolunu çekin ve
koltuk minderinin üzerine yatırarak
düz bir yükleme bölmesi oluşturun.
Koltuk minderini çıkartın
■ Her iki kolu ileriye doğru bastırın ve
yükleme alanını genişletmek için
koltuk minderini çıkartın.

90Eşya saklama ve bagaj bölümleri

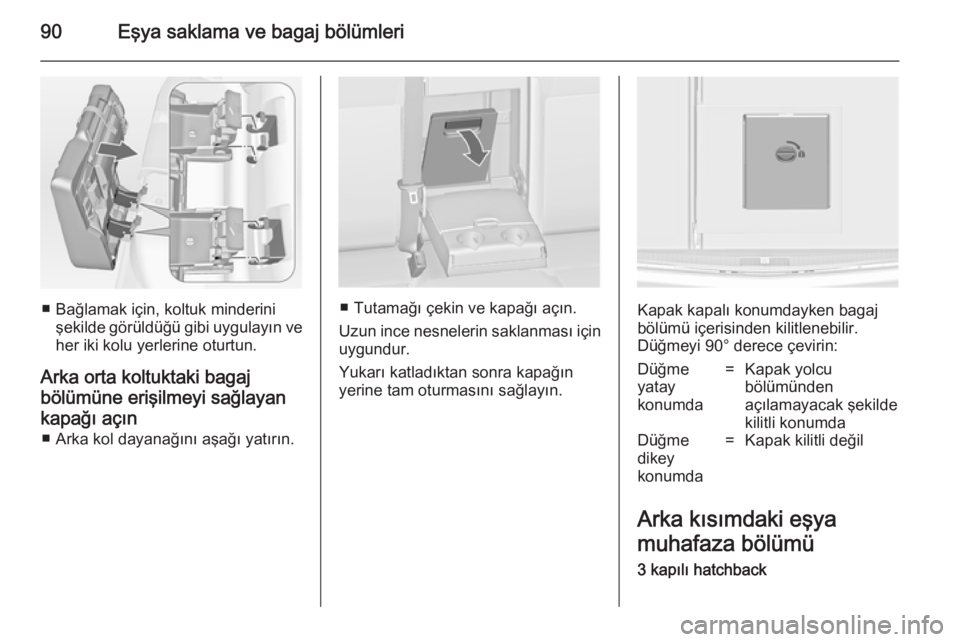

■ Bağlamak için, koltuk minderinişekilde görüldüğü gibi uygulayın veher iki kolu yerlerine oturtun.
Arka orta koltuktaki bagaj
bölümüne erişilmeyi sağlayan kapağı açın ■ Arka kol dayanağını aşağı yatırın.■ Tutamağı çekin ve kapağı açın.
Uzun ince nesnelerin saklanması için
uygundur.
Yukarı katladıktan sonra kapağın
yerine tam oturmasını sağlayın.Kapak kapalı konumdayken bagaj
bölümü içerisinden kilitlenebilir.
Düğmeyi 90° derece çevirin:
Düğme
yatay
konumda=Kapak yolcu
bölümünden
açılamayacak şekilde
kilitli konumdaDüğme
dikey
konumda=Kapak kilitli değil
Arka kısımdaki eşya
muhafaza bölümü
3 kapılı hatchback

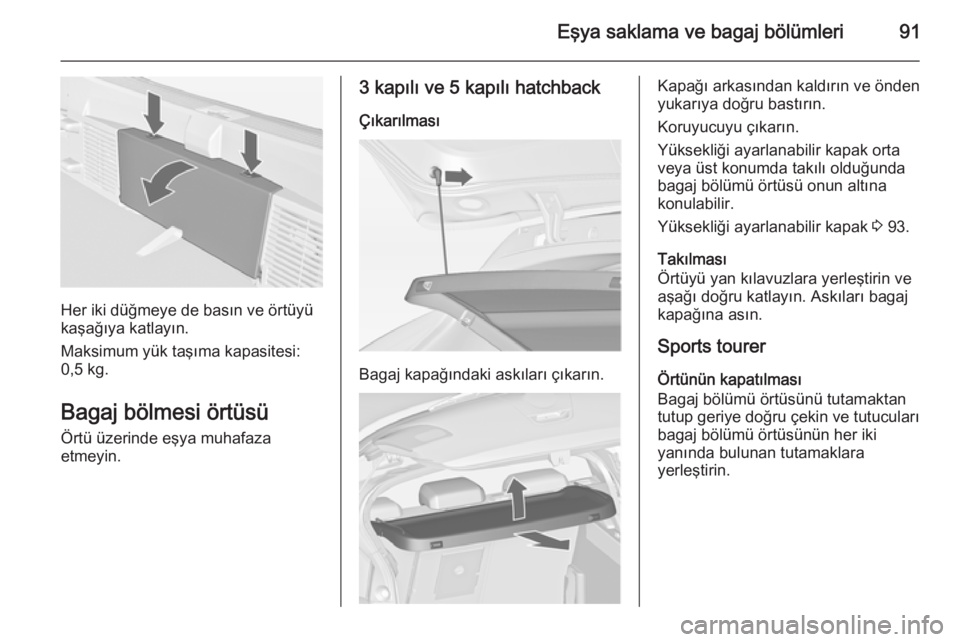

Eşya saklama ve bagaj bölümleri91
Her iki düğmeye de basın ve örtüyü
kaşağıya katlayın.
Maksimum yük taşıma kapasitesi:
0,5 kg.
Bagaj bölmesi örtüsü
Örtü üzerinde eşya muhafaza
etmeyin.
3 kapılı ve 5 kapılı hatchback
Çıkarılması
Bagaj kapağındaki askıları çıkarın.
Kapağı arkasından kaldırın ve önden
yukarıya doğru bastırın.
Koruyucuyu çıkarın.
Yüksekliği ayarlanabilir kapak orta veya üst konumda takılı olduğunda
bagaj bölümü örtüsü onun altına konulabilir.
Yüksekliği ayarlanabilir kapak 3 93.
Takılması
Örtüyü yan kılavuzlara yerleştirin ve aşağı doğru katlayın. Askıları bagaj
kapağına asın.
Sports tourer Örtünün kapatılması
Bagaj bölümü örtüsünü tutamaktan
tutup geriye doğru çekin ve tutucuları
bagaj bölümü örtüsünün her iki
yanında bulunan tutamaklara
yerleştirin.

92Eşya saklama ve bagaj bölümleri

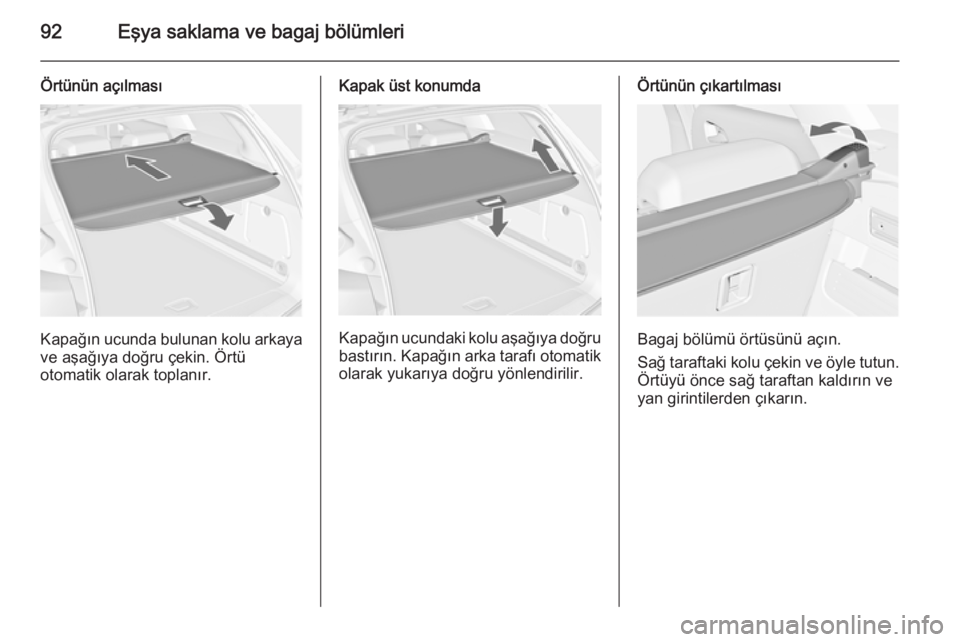

Örtünün açılması
Kapağın ucunda bulunan kolu arkayave aşağıya doğru çekin. Örtü
otomatik olarak toplanır.
Kapak üst konumda
Kapağın ucundaki kolu aşağıya doğru
bastırın. Kapağın arka tarafı otomatik olarak yukarıya doğru yönlendirilir.
Örtünün çıkartılması
Bagaj bölümü örtüsünü açın.
Sağ taraftaki kolu çekin ve öyle tutun.
Örtüyü önce sağ taraftan kaldırın ve
yan girintilerden çıkarın.

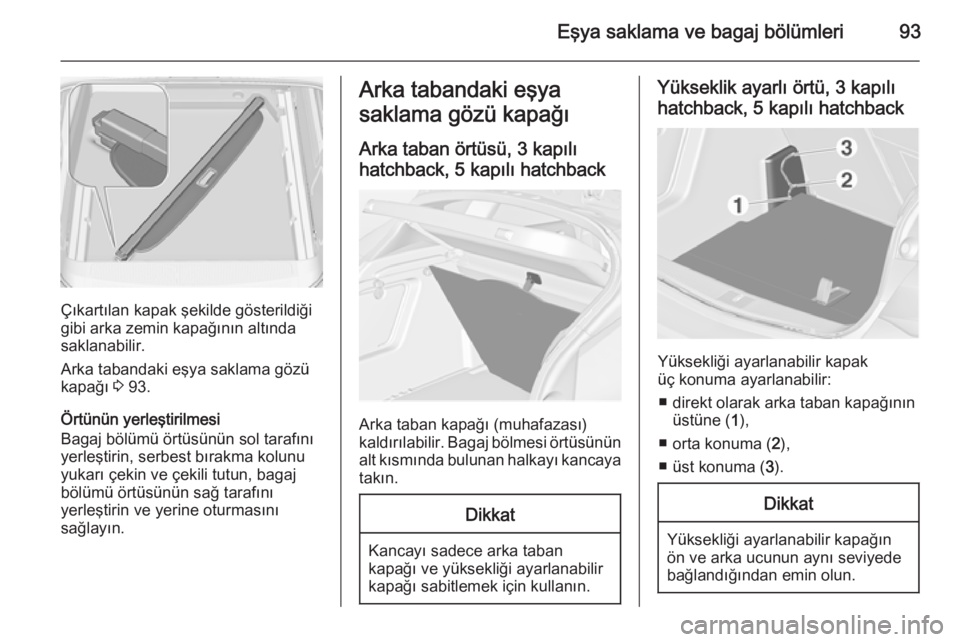

Eşya saklama ve bagaj bölümleri93
Çıkartılan kapak şekilde gösterildiği
gibi arka zemin kapağının altında
saklanabilir.
Arka tabandaki eşya saklama gözü
kapağı 3 93.
Örtünün yerleştirilmesi
Bagaj bölümü örtüsünün sol tarafını yerleştirin, serbest bırakma kolunu
yukarı çekin ve çekili tutun, bagaj
bölümü örtüsünün sağ tarafını
yerleştirin ve yerine oturmasını
sağlayın.
Arka tabandaki eşya
saklama gözü kapağı
Arka taban örtüsü, 3 kapılı
hatchback, 5 kapılı hatchback
Arka taban kapağı (muhafazası)
kaldırılabilir. Bagaj bölmesi örtüsünün alt kısmında bulunan halkayı kancayatakın.
Dikkat
Kancayı sadece arka taban
kapağı ve yüksekliği ayarlanabilir kapağı sabitlemek için kullanın.
Yükseklik ayarlı örtü, 3 kapılı
hatchback, 5 kapılı hatchback
Yüksekliği ayarlanabilir kapak
üç konuma ayarlanabilir:
■ direkt olarak arka taban kapağının üstüne ( 1),
■ orta konuma ( 2),
■ üst konuma ( 3).
Dikkat
Yüksekliği ayarlanabilir kapağın
ön ve arka ucunun aynı seviyede
bağlandığından emin olun.

94Eşya saklama ve bagaj bölümleri

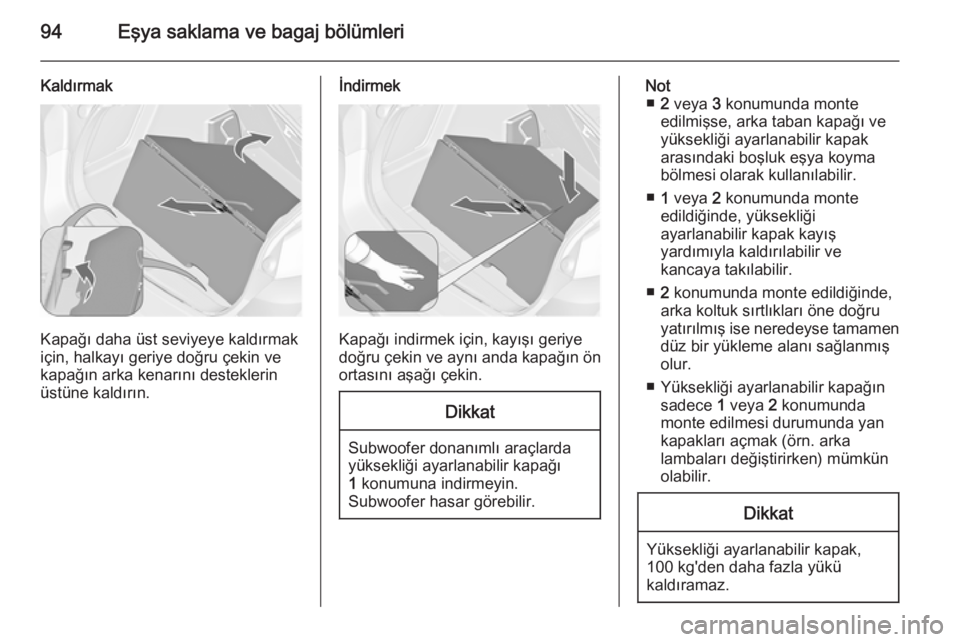

Kaldırmak
Kapağı daha üst seviyeye kaldırmak
için, halkayı geriye doğru çekin ve
kapağın arka kenarını desteklerin
üstüne kaldırın.
İndirmek
Kapağı indirmek için, kayışı geriye
doğru çekin ve aynı anda kapağın ön ortasını aşağı çekin.
Dikkat
Subwoofer donanımlı araçlarda
yüksekliği ayarlanabilir kapağı
1 konumuna indirmeyin.
Subwoofer hasar görebilir.
Not ■ 2 veya 3 konumunda monte
edilmişse, arka taban kapağı ve yüksekliği ayarlanabilir kapak
arasındaki boşluk eşya koyma
bölmesi olarak kullanılabilir.
■ 1 veya 2 konumunda monte
edildiğinde, yüksekliği
ayarlanabilir kapak kayış
yardımıyla kaldırılabilir ve
kancaya takılabilir.
■ 2 konumunda monte edildiğinde,
arka koltuk sırtlıkları öne doğru yatırılmış ise neredeyse tamamen düz bir yükleme alanı sağlanmış
olur.
■ Yüksekliği ayarlanabilir kapağın sadece 1 veya 2 konumunda
monte edilmesi durumunda yan kapakları açmak (örn. arka
lambaları değiştirirken) mümkün
olabilir.Dikkat
Yüksekliği ayarlanabilir kapak, 100 kg'den daha fazla yükü
kaldıramaz.

Eşya saklama ve bagaj bölümleri95

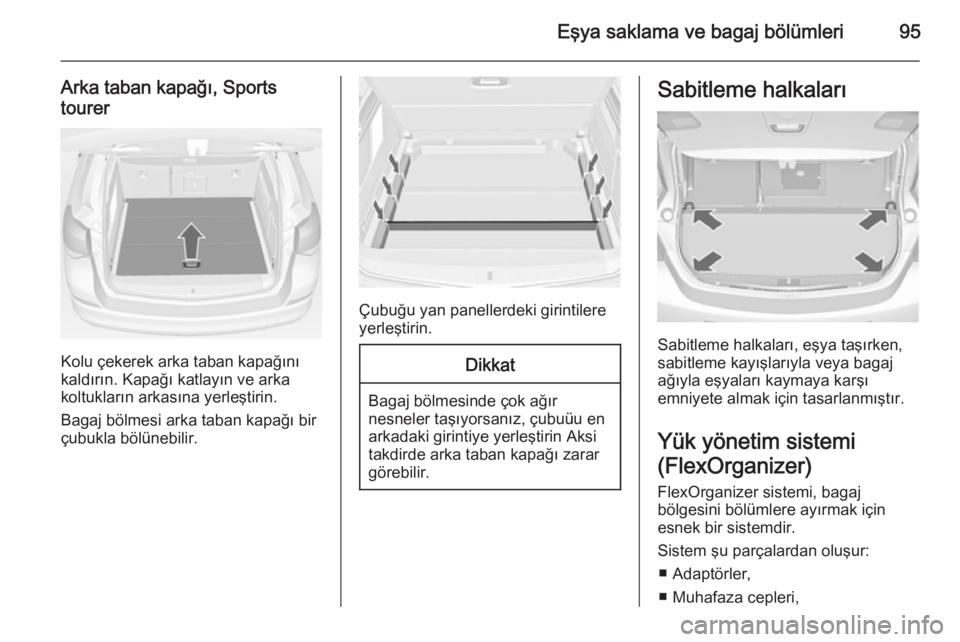

Arka taban kapağı, Sportstourer
Kolu çekerek arka taban kapağını
kaldırın. Kapağı katlayın ve arka
koltukların arkasına yerleştirin.
Bagaj bölmesi arka taban kapağı bir
çubukla bölünebilir.
Çubuğu yan panellerdeki girintilere
yerleştirin.
Dikkat
Bagaj bölmesinde çok ağır
nesneler taşıyorsanız, çubuüu en arkadaki girintiye yerleştirin Aksi
takdirde arka taban kapağı zarar
görebilir.
Sabitleme halkaları
Sabitleme halkaları, eşya taşırken,
sabitleme kayışlarıyla veya bagaj
ağıyla eşyaları kaymaya karşı
emniyete almak için tasarlanmıştır.
Yük yönetim sistemi
(FlexOrganizer)
FlexOrganizer sistemi, bagaj
bölgesini bölümlere ayırmak için
esnek bir sistemdir.
Sistem şu parçalardan oluşur: ■ Adaptörler,
■ Muhafaza cepleri,

96Eşya saklama ve bagaj bölümleri

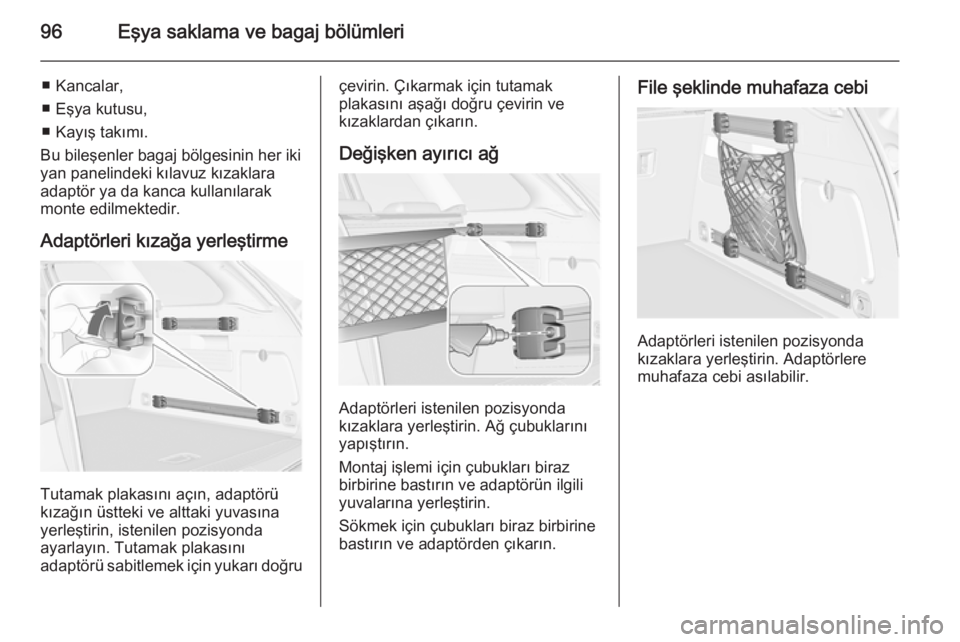

■ Kancalar,
■ Eşya kutusu,
■ Kayış takımı.
Bu bileşenler bagaj bölgesinin her iki yan panelindeki kılavuz kızaklara
adaptör ya da kanca kullanılarak
monte edilmektedir.
Adaptörleri kızağa yerleştirme
Tutamak plakasını açın, adaptörü
kızağın üstteki ve alttaki yuvasına
yerleştirin, istenilen pozisyonda
ayarlayın. Tutamak plakasını
adaptörü sabitlemek için yukarı doğru
çevirin. Çıkarmak için tutamak
plakasını aşağı doğru çevirin ve
kızaklardan çıkarın.
Değişken ayırıcı ağ
Adaptörleri istenilen pozisyonda
kızaklara yerleştirin. Ağ çubuklarını
yapıştırın.
Montaj işlemi için çubukları biraz
birbirine bastırın ve adaptörün ilgili
yuvalarına yerleştirin.
Sökmek için çubukları biraz birbirine
bastırın ve adaptörden çıkarın.
File şeklinde muhafaza cebi
Adaptörleri istenilen pozisyonda
kızaklara yerleştirin. Adaptörlere
muhafaza cebi asılabilir.

Eşya saklama ve bagaj bölümleri97

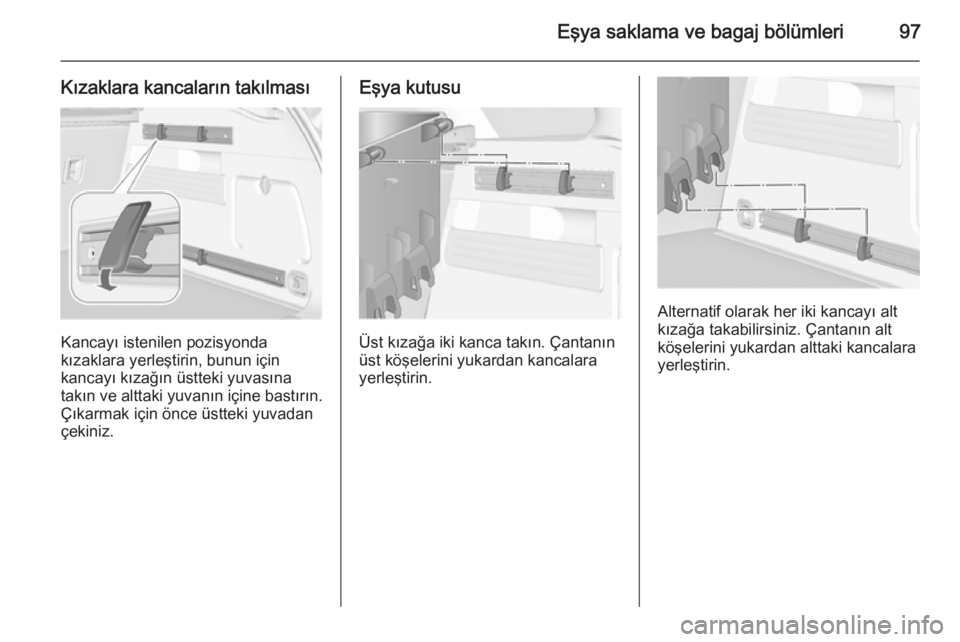

Kızaklara kancaların takılması
Kancayı istenilen pozisyonda
kızaklara yerleştirin, bunun için
kancayı kızağın üstteki yuvasına
takın ve alttaki yuvanın içine bastırın. Çıkarmak için önce üstteki yuvadan
çekiniz.
Eşya kutusu
Üst kızağa iki kanca takın. Çantanın
üst köşelerini yukardan kancalara
yerleştirin.
Alternatif olarak her iki kancayı alt
kızağa takabilirsiniz. Çantanın alt
köşelerini yukardan alttaki kancalara
yerleştirin.

98Eşya saklama ve bagaj bölümleri

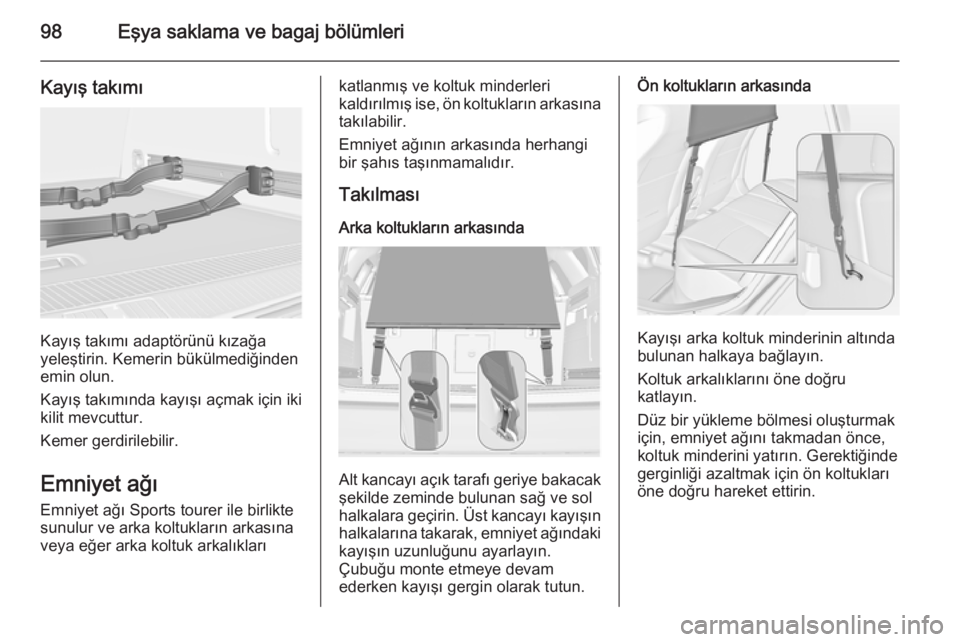

Kayış takımı
Kayış takımı adaptörünü kızağa
yeleştirin. Kemerin bükülmediğinden
emin olun.
Kayış takımında kayışı açmak için iki
kilit mevcuttur.
Kemer gerdirilebilir.
Emniyet ağı Emniyet ağı Sports tourer ile birlikte
sunulur ve arka koltukların arkasına
veya eğer arka koltuk arkalıkları
katlanmış ve koltuk minderleri
kaldırılmış ise, ön koltukların arkasına
takılabilir.
Emniyet ağının arkasında herhangi
bir şahıs taşınmamalıdır.
Takılması Arka koltukların arkasında
Alt kancayı açık tarafı geriye bakacak şekilde zeminde bulunan sağ ve sol
halkalara geçirin. Üst kancayı kayışın
halkalarına takarak, emniyet ağındaki
kayışın uzunluğunu ayarlayın.
Çubuğu monte etmeye devam
ederken kayışı gergin olarak tutun.
Ön koltukların arkasında
Kayışı arka koltuk minderinin altında
bulunan halkaya bağlayın.
Koltuk arkalıklarını öne doğru
katlayın.
Düz bir yükleme bölmesi oluşturmak
için, emniyet ağını takmadan önce,
koltuk minderini yatırın. Gerektiğinde
gerginliği azaltmak için ön koltukları
öne doğru hareket ettirin.
