OPEL ASTRA J 2014.5 Uživatelská příručka (in Czech)

Řízení vozidla a jeho provoz209venkovního hluku způsobit, žesystém nesprávně detekuje
překážku.
Zvláštní pozornost je nutné
věnovat nízkým překážkám, které
mohou poškodit dolní část
nárazníku.Výstraha
Výkonnost čidel může být
snížena, pokud jsou zakryty např.
ledem nebo sněhem.
V důsledku těžkého nákladu může být snížena výkonnost systému
parkovacího asistenta.
Zvláštní podmínky platí pokud
jsou zahrnuty vyšší vozidla (např.
terénní vozidla, malá dodávková
auta, dodávková auta). Zjištění
překážek v horní části těchto
vozidel nelze zaručit.
Překážky s velmi malým
odrazovým průřezem, jako jsou
překážky úzkého tvaru, nebo
měkké materiály, nemusí být
systémem zaznamenány.
Parkovací asistent nedetekuje
předměty mimo dosah detekce.
Poznámky
Systém parkovacího asistenta
automaticky rozpozná tažné
zařízení nainstalované ve výrobním
závodě. Je vypnut, když je zapojena
přípojka.
Je možné, že snímač zaznamenal
neexistující překážku (rušivý odraz)
zapříčiněnou vnějším zvukovým
nebo mechanickým rušením.
Systém progresivního parkovacího
asistenta nemusí zareagovat na změny v parkovacím místě
provedené po zahájení
rovnoběžného parkovacího
manévru.
Upozornění na mrtvý úhel
Systém upozornění na mrtvý úhel
detekuje a hlásí předměty na obou
stranách vozidla uvnitř zadané oblasti
"mrtvého úhlu". Systém poskytuje
vizuální upozornění v jednotlivých
vnějších zrcátkách, pokud detekuje
objekty, které nemusí být vidět
vnitřním ani ve vnějších zrcátkách.
Čidla systému jsou umístěna
v nárazníku na levé a pravé straně
vozidla.9 Varování
Upozornění na mrtvý úhel
nenahrazuje pozornost řidiče.
Systém nedetekuje: ■ Vozidla mimo mrtvý úhel, která se mohou rychle přibližovat.
■ Chodce, cyklisty nebo zvířata.
Před změnou jízdního pruhu se
vždy podívejte do všech zrcátek,
podívejte se přes rameno
a použijte ukazatel směru.

210Řízení vozidla a jeho provoz

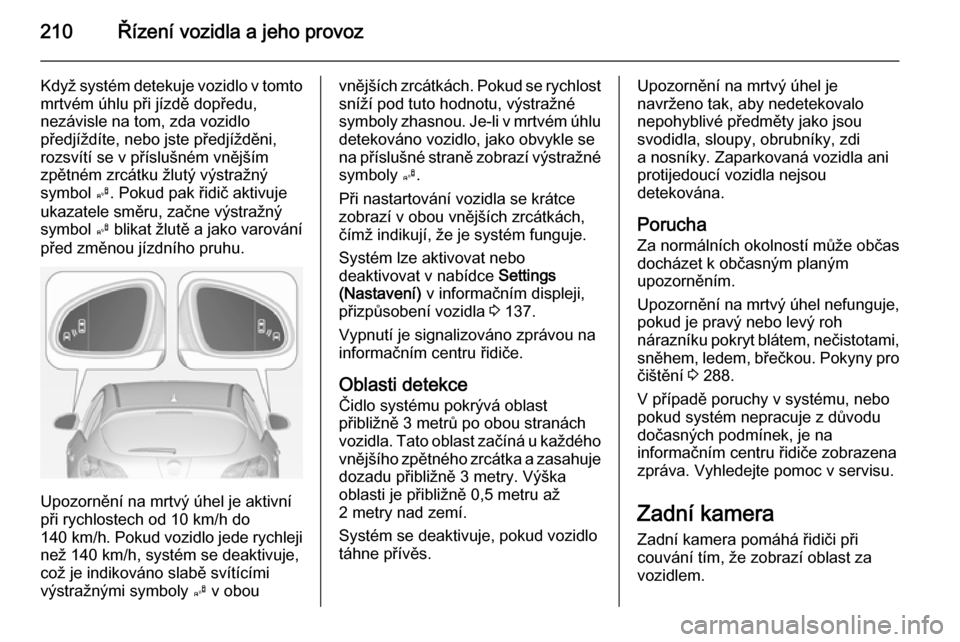

Když systém detekuje vozidlo v tomtomrtvém úhlu při jízdě dopředu,
nezávisle na tom, zda vozidlo
předjíždíte, nebo jste předjížděni, rozsvítí se v příslušném vnějším
zpětném zrcátku žlutý výstražný
symbol B. Pokud pak řidič aktivuje
ukazatele směru, začne výstražný
symbol B blikat žlutě a jako varování
před změnou jízdního pruhu.
Upozornění na mrtvý úhel je aktivní
při rychlostech od 10 km/h do
140 km/h . Pokud vozidlo jede rychleji
než 140 km/h, systém se deaktivuje, což je indikováno slabě svítícími
výstražnými symboly B v obou
vnějších zrcátkách. Pokud se rychlost
sníží pod tuto hodnotu, výstražné
symboly zhasnou. Je-li v mrtvém úhlu
detekováno vozidlo, jako obvykle se
na příslušné straně zobrazí výstražné
symboly B.
Při nastartování vozidla se krátce
zobrazí v obou vnějších zrcátkách,
čímž indikují, že je systém funguje.
Systém lze aktivovat nebo
deaktivovat v nabídce Settings
(Nastavení) v informačním displeji,
přizpůsobení vozidla 3 137.
Vypnutí je signalizováno zprávou na
informačním centru řidiče.
Oblasti detekce
Čidlo systému pokrývá oblast
přibližně 3 metrů po obou stranách
vozidla. Tato oblast začíná u každého
vnějšího zpětného zrcátka a zasahuje dozadu přibližně 3 metry. Výška
oblasti je přibližně 0,5 metru až
2 metry nad zemí.
Systém se deaktivuje, pokud vozidlo
táhne přívěs.Upozornění na mrtvý úhel je
navrženo tak, aby nedetekovalo
nepohyblivé předměty jako jsou
svodidla, sloupy, obrubníky, zdi
a nosníky. Zaparkovaná vozidla ani
protijedoucí vozidla nejsou
detekována.
Porucha
Za normálních okolností může občas
docházet k občasným planým
upozorněním.
Upozornění na mrtvý úhel nefunguje,
pokud je pravý nebo levý roh
nárazníku pokryt blátem, nečistotami,
sněhem, ledem, břečkou. Pokyny pro
čištění 3 288.
V případě poruchy v systému, nebo pokud systém nepracuje z důvodu
dočasných podmínek, je na
informačním centru řidiče zobrazena
zpráva. Vyhledejte pomoc v servisu.
Zadní kameraZadní kamera pomáhá řidiči při
couvání tím, že zobrazí oblast za
vozidlem.

Řízení vozidla a jeho provoz211
Pohled z kamery je zobrazován na
barevném informačním displeji.9 Varování
Zadní kamera nenahrazuje oči
řidiče. Uvědomte si, že předměty, které leží mimo zorné pole kamery a čidel progresivního brzdového
asistenta, např. pod nárazníkem
nebo pod vozidlem, nejsou
zobrazovány.
Při couvání s vozidlem
nespoléhejte pouze na informační
displej a před zahájením couvání
zkontrolujte prostor za vozidlem i okolo něho.
Zapnutí
Zadní kamera je aktivována
automaticky, když je zařazen zpětný
chod.
Funkčnost
Kamera je namontována v rukojeti
zadních výklopných dveří a má zorné
pole 130°.
Díky vysoké poloze kamery je na
displeji vidět zadní nárazník, takže se řidič může snadno orientovat.
Oblast zobrazená kamerou je
omezená. Vzdálenost obrazu, která se zobrazuje na displeji, se liší od
skutečné vzdálenosti.
Výstražné symboly
Výstražné symboly jsou zobrazeny
jako trojúhelníky 9 na obrázku, který
ukazuje překážky detekované
zadními čidly progresivního
parkovacího asistenta.

212Řízení vozidla a jeho provoz

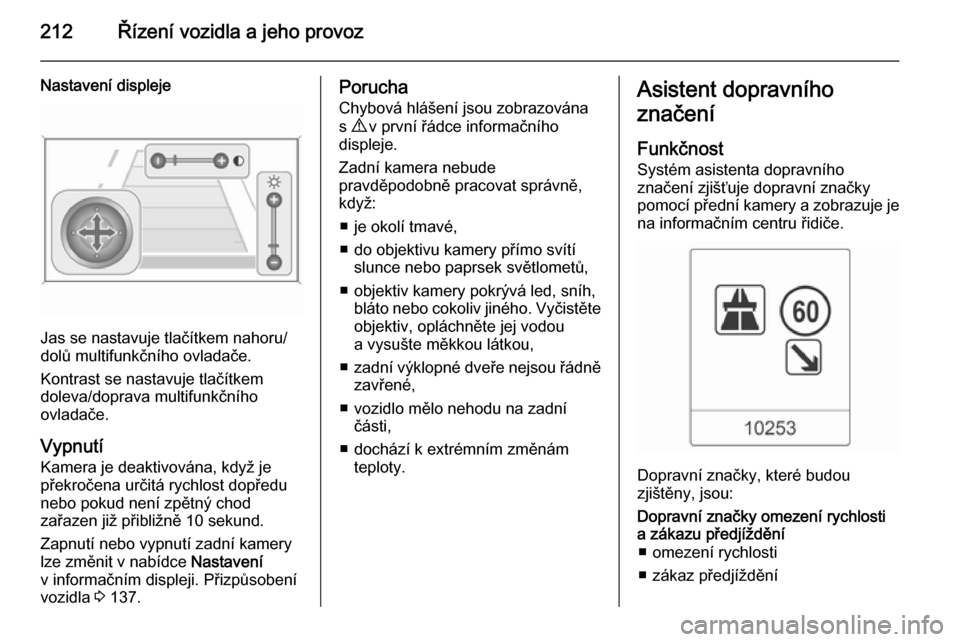

Nastavení displeje
Jas se nastavuje tlačítkem nahoru/
dolů multifunkčního ovladače.
Kontrast se nastavuje tlačítkem
doleva/doprava multifunkčního
ovladače.
Vypnutí Kamera je deaktivována, když je
překročena určitá rychlost dopředu
nebo pokud není zpětný chod
zařazen již přibližně 10 sekund.
Zapnutí nebo vypnutí zadní kamery
lze změnit v nabídce Nastavení
v informačním displeji. Přizpůsobení vozidla 3 137.
Porucha
Chybová hlášení jsou zobrazována s 9 v první řádce informačního
displeje.
Zadní kamera nebude
pravděpodobně pracovat správně,
když:
■ je okolí tmavé,
■ do objektivu kamery přímo svítí slunce nebo paprsek světlometů,
■ objektiv kamery pokrývá led, sníh, bláto nebo cokoliv jiného. Vyčistěteobjektiv, opláchněte jej vodou
a vysušte měkkou látkou,
■ zadní výklopné dveře nejsou řádně
zavřené,
■ vozidlo mělo nehodu na zadní části,
■ dochází k extrémním změnám teploty.Asistent dopravního
značení
Funkčnost
Systém asistenta dopravního
značení zjišťuje dopravní značky
pomocí přední kamery a zobrazuje je
na informačním centru řidiče.
Dopravní značky, které budou
zjištěny, jsou:
Dopravní značky omezení rychlosti
a zákazu předjíždění ■ omezení rychlosti
■ zákaz předjíždění

Řízení vozidla a jeho provoz213
■ ukončení rychlostního omezení
■ ukončení zákazu předjížděníSilniční značky
Začátek a konec:
■ dálnice
■ státní silnice
■ obytné zónyDoplňkové značky ■ doplňkové rady pro dopravní značky
■ omezení pro tažení přívěsu
■ varování před vlhkostí
■ varování před ledem
■ směrové šipky
Značky pro omezení rychlosti jsou
zobrazeny v informačním centru
řidiče, dokud není detekováno příští
omezení rychlosti nebo konec
omezení rychlosti, nebo uplynutí
definované časové rezervy značky.
Na displeji jsou možné kombinace
více značek.
Vykřičník v rámečku označuje, že
byla detekována doplňková značka, kterou však systém nerozpoznal.
V závislosti na světelných
podmínkách je systém aktivní při
rychlostech do 200 km/h. V noci je
systém aktivní do rychlosti 160 km/h.
Jakmile rychlost klesne pod 55 km/h,
bude vynulován displej a smazán
obsah stránky dopravních značek.
Bude zobrazeno následující
rozpoznané rychlostní označení.

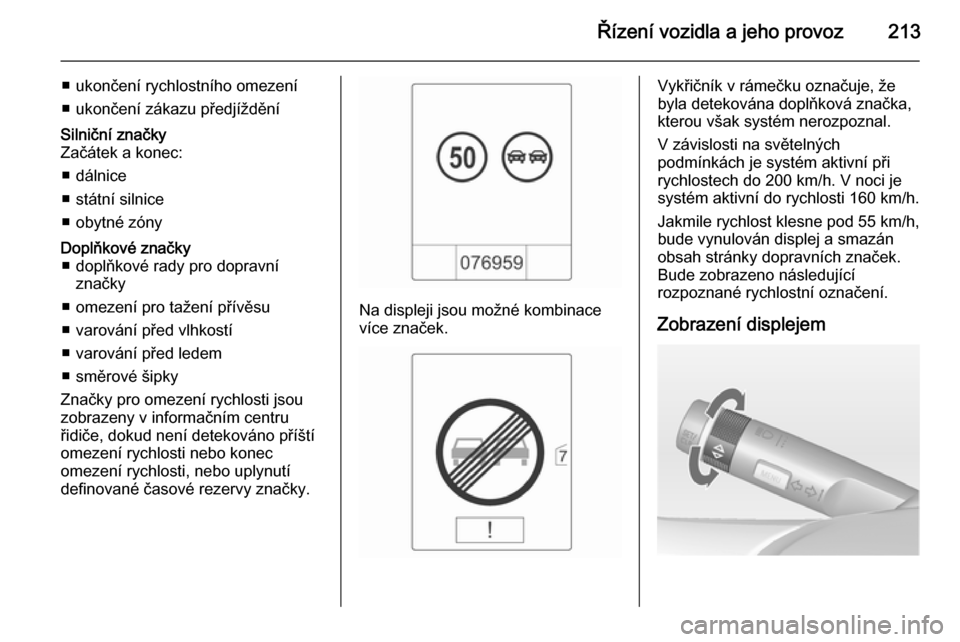

Zobrazení displejem

214Řízení vozidla a jeho provoz
Dopravní značky jsou zobrazeny
v části rozpoznání dopravních
značek na informačním centru řidiče
a vybrány pomocí nastavovacího
prvku na páčce ukazatele směru
3 123.
Pokud byla vybrána jiná funkce
v informačním centru řidiče a poté je
část rozpoznání dopravních značek
znovu vybrána, bude zobrazena poslední rozpoznaná dopravní
značka.

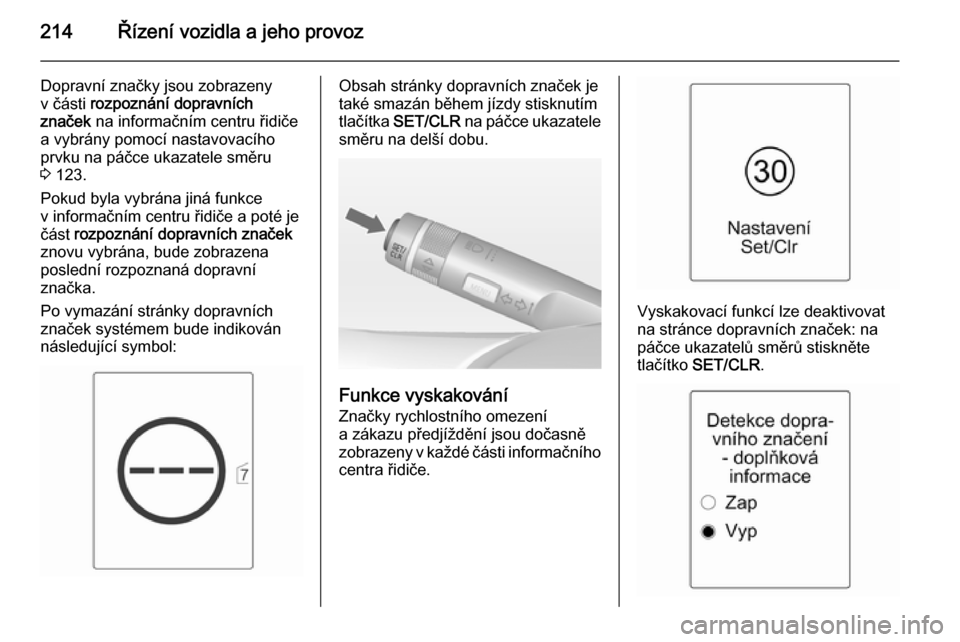

Po vymazání stránky dopravních značek systémem bude indikován
následující symbol:Obsah stránky dopravních značek je
také smazán během jízdy stisknutím
tlačítka SET/CLR na páčce ukazatele
směru na delší dobu.
Funkce vyskakování
Značky rychlostního omezení
a zákazu předjíždění jsou dočasně
zobrazeny v každé části informačního centra řidiče.
Vyskakovací funkcí lze deaktivovat
na stránce dopravních značek: na páčce ukazatelů směrů stiskněte
tlačítko SET/CLR .

Řízení vozidla a jeho provoz215
Jakmile se zobrazí stránka
s nastavením, stisknutím tlačítka
Vyp se vyskakovací funkce
deaktivuje. Reaktivujte volbou Zap.
Při zapnutí zapalování je funkce
vyskakovacích oken vypnuta.
Vyskakující zobrazení se na
informačním centru řidiče zobrazí
přibližně na 8 sekund.
Porucha
Systém pomocníka na dopravní
značky nemusí správně fungovat,
když:
■ není čistá oblast čelního skla, kde je umístěna přední kamera
■ dopravní značky jsou zcela či částečně zakryty nebo jsou obtížně
rozpoznatelné
■ jsou nepříznivé okolní podmínky, což je způsobeno např. hustým
deštěm, sněhem, přímým
slunečním svitem nebo stíny.
V tomto případě se na displeji
zobrazí Detekce dopr. znač.
nemožná kvůli počasí■ dopravní značky jsou nesprávně nainstalovány nebo jsou
poškozeny
■ dopravní značky nevyhovují Vídeňské konvenci o dopravních
značkách (Wiener
Übereinkommen über
Straßenverkehrszeichen)Výstraha
Systém je zamýšlen pomoci řidiči
ve stanoveném rozsahu rychlostí
rozeznat určité dopravní značky.
Neignorujte dopravní značky,
které nejsou systémem
zobrazeny.
Systém nerozezná žádné jiné než běžné dopravní značky, které
mohou stanovit nebo ukončit
rychlostní omezení.
Nenechte se na základě tohoto
speciálního prvku svést
k riskantnímu stylu jízdy.
Vždy přizpůsobte rychlost
podmínkám vozovky.
Systémy pomáhající řidiči
nezbavují řidiče plné
zodpovědnosti za provozování
vozidla.
Varování o opuštění
jízdního pruhu Systém varování o opuštění jízdního
pruhu sleduje, pomocí přední
kamery, značení jízdního pruhu, mezi
kterými vozidlo jede. Systém detekuje změny jízdního pruhu a varuje řidiče
v případě nezamýšlené změny
vizuálním a zvukovým signálem.
Kritéria pro zjištění nezamýšlené
změny jízdního pruhu jsou:
■ nezapnutý ukazatel směru
■ nepoužívání brzdy
■ neměnící se poloha plynu a žádné zrychlování
■ žádná měna polohy volantu
Pokud je řidič aktivní, nebude vydáno
žádné varování.

216Řízení vozidla a jeho provoz
Zapnutí

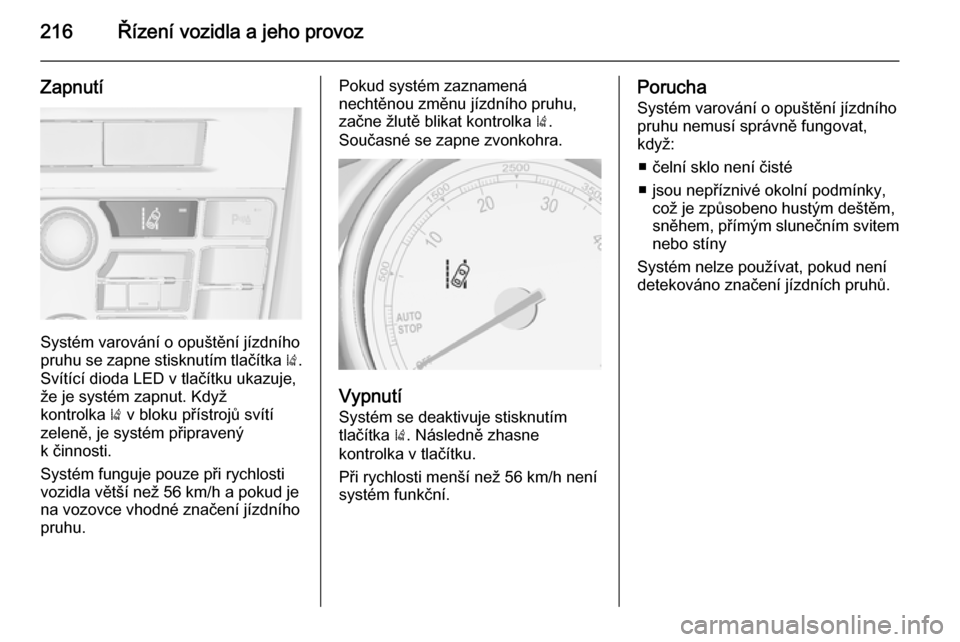

Systém varování o opuštění jízdního
pruhu se zapne stisknutím tlačítka ).
Svítící dioda LED v tlačítku ukazuje,
že je systém zapnut. Když
kontrolka ) v bloku přístrojů svítí
zeleně, je systém připravený
k činnosti.
Systém funguje pouze při rychlosti
vozidla větší než 56 km/h a pokud je
na vozovce vhodné značení jízdního
pruhu.
Pokud systém zaznamená
nechtěnou změnu jízdního pruhu,
začne žlutě blikat kontrolka ).
Současné se zapne zvonkohra.
Vypnutí
Systém se deaktivuje stisknutím
tlačítka ). Následně zhasne
kontrolka v tlačítku.
Při rychlosti menší než 56 km/h není
systém funkční.
Porucha
Systém varování o opuštění jízdního
pruhu nemusí správně fungovat,
když:
■ čelní sklo není čisté
■ jsou nepříznivé okolní podmínky, což je způsobeno hustým deštěm,
sněhem, přímým slunečním svitem
nebo stíny
Systém nelze používat, pokud není detekováno značení jízdních pruhů.

Řízení vozidla a jeho provoz217Palivo
Palivo pro zážehové
motory
Používejte pouze bezolovnaté palivo, které splňuje Evropskou normu
EN 228 nebo E DIN 51626-1 nebo ekvivalentní.
Váš motor může spalovat palivo E10,
které splňuje tyto normy. Palivo E10
obsahuje až 10% bioethanolu.
Používejte palivo s doporučeným oktanovým číslem 3 300. Použití
paliva s příliš nízkým oktanovým číslem může snížit výkon a točivý
moment motoru a mírně zvýší
spotřebu paliva.Výstraha
Nepoužívejte palivo ani jiná aditiva do paliva, která obsahují kovové
příměsi jako např. aditiva na bázi
manganu. To může způsobit
poškození motoru.
Výstraha
Při použití jiného paliva než paliva, které splňuje požadavky normy
EN 228 nebo E DIN 51626-1 či
podobné normy, může dojít
k usazování nečistot nebo
k poškození motoru, což může mít vliv na platnost záruky.
Výstraha
Použití paliva s příliš nízkým
oktanovým číslem může vést
k nekontrolovanému spalování
a poškození motoru.
Palivo pro vznětové motory
Používejte pouze motorovou naftu,
která splňuje normu EN 590.
V zemích mimo Evropskou Unii
používejte palivo Euro-Diesel
s obsahem síry pod 50 ppm.
Výstraha
Při použití jiného paliva než paliva, které splňuje požadavky normy
EN 590 či podobné normy, může
dojít k poklesu výkonu, zvýšení
opotřebení nebo poškození
motoru, což může mít vliv na
platnost záruky.
Nepoužívejte naftu určenou do
námořních motorů, topné oleje,
Aquazole ani podobné emulze vody
a nafty. Motorové nafty se nesmějí
ředit palivy pro zážehové motory.
Palivo pro provoz na
kapalný plyn Zkapalněný plyn je znám pod
zkratkou LPG (Liquefied Petroleum
Gas) nebo pod francouzským
názvem GPL (Gaz de Pétrole
Liquéfié). LPG se označuje také jako autoplyn.

218Řízení vozidla a jeho provoz
LPG tvoří v zásadě propan a butan.
Oktanové číslo se pohybuje mezi 105
a 115, a to v závislosti na množství
butanu. LPG se skladuje v kapalném
stavu při tlaku cca. 5 - 10 bar.
Bod varu závisí na tlaku a směsném
poměru. Při okolním tlaku je tato
teplota -42 °C (čistý propan)
a -0,5 °C (čistý butan).Výstraha
Systém funguje při okolních
teplotách od cca. -8 °C do 100 °C.
Dokonalou funkčnost systému LPG
lze garantovat pouze v případě
zkapalněného plynu, který splňuje
minimální požadavky normy
DIN EN 589.
Volič paliva
Stisknutím tlačítka LPG přepínáte
mezi provozem na benzín
a provozem na zkapalněný plyn, a to
okamžité poté, když jsou dosaženy
potřebné parametry (teplota chladicí
kapaliny, teplota plynu a minimální
otáčky motoru). Požadavky jsou
zpravidla splněny po uplynutí cca.
60 sekund (v závislosti na venkovní
teplotě) a po prvním pevném
sešlápnutí plynového pedálu. LED
indikuje aktuální provozní režim.
1 vypnut=provoz na benzín1 svítí=provoz na zkapalněný
plyn1 bliká=není možné žádné
přepínání, jeden typ
paliva je prázdný
Jakmile jsou nádrže na zkapalněný
plyn prázdné, vozidlo automaticky
přepne na benzínový provoz, dokud
není vypnuto zapalování.
Každých šest měsíců vyjeďte
benzínovou nádrž do takové míry,
aby se rozsvítila kontrolka i
a potom doplňte palivo. Tím se
pomáhá udržet kvalita paliva
a fungování systému v rámci provozu
na benzín.
V pravidelných intervalech zcela
naplňte nádrž, aby se zabránilo
tvorbě koroze v nádrži.
