7. Odmontujte a vyměňte žárovkustažením nebo zatlačením
žárovky lehce do patice
a otočením proti směru
hodinových ručiček.

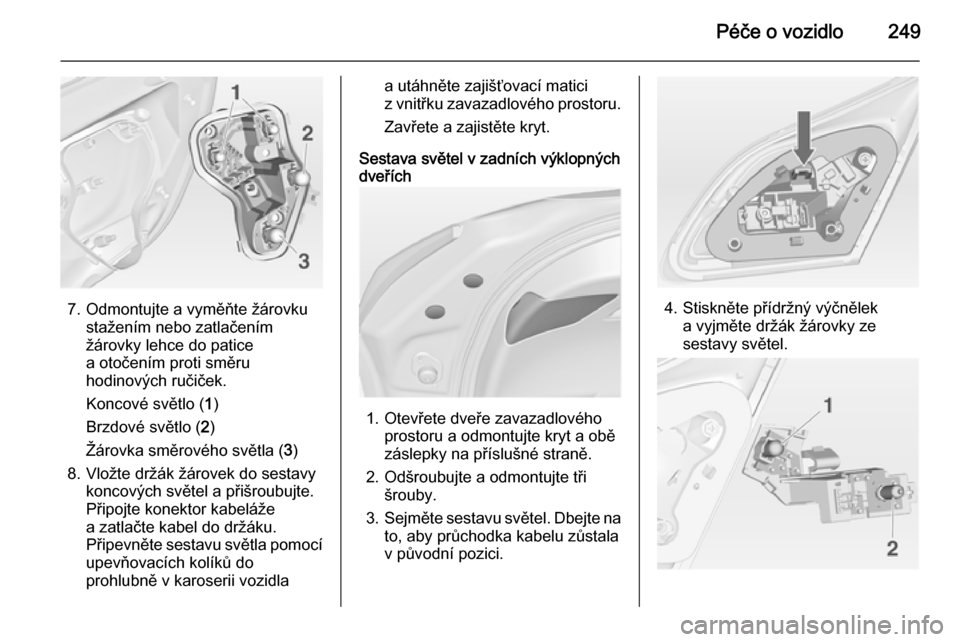

Koncové světlo ( 1)
Brzdové světlo ( 2)
Žárovka směrového světla ( 3)
8. Vložte držák žárovek do sestavy koncových světel a přišroubujte.
Připojte konektor kabeláže
a zatlačte kabel do držáku.
Připevněte sestavu světla pomocí
upevňovacích kolíků do
prohlubně v karoserii vozidla
a utáhněte zajišťovací matici
z vnitřku zavazadlového prostoru.
Zavřete a zajistěte kryt.
Sestava světel v zadních výklopných dveřích

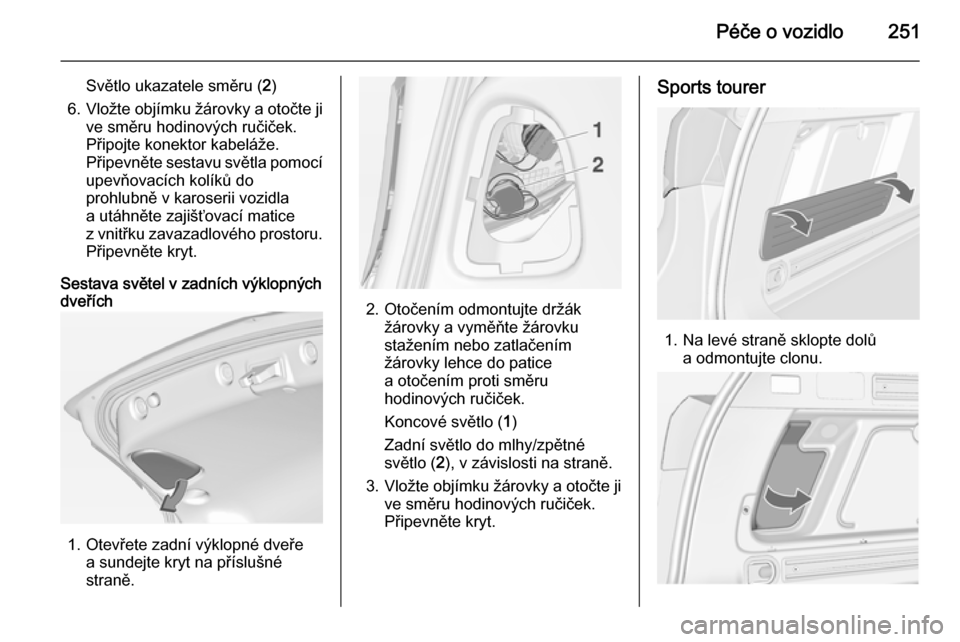

1. Otevřete dveře zavazadlového
prostoru a odmontujte kryt a obě
záslepky na příslušné straně.
2. Odšroubujte a odmontujte tři šrouby.
3. Sejměte sestavu světel. Dbejte na
to, aby průchodka kabelu zůstala
v původní pozici.
4. Stiskněte přídržný výčnělek a vyjměte držák žárovky ze
sestavy světel.

250Péče o vozidlo
5. Odmontujte a vyměňte žárovkustažením nebo zatlačením
žárovky lehce do patice
a otočením proti směru
hodinových ručiček.
Koncové světlo ( 1)
Zadní světlo do mlhy/zpětné světlo ( 2), v závislosti na straně.
6. Vložte držák žárovek do sestavy koncových světel. Připevněte
sestavu světla na dveře
zavazadlového prostoru
a utáhněte šroubky zevnitř.
Připevněte všechny kryty.

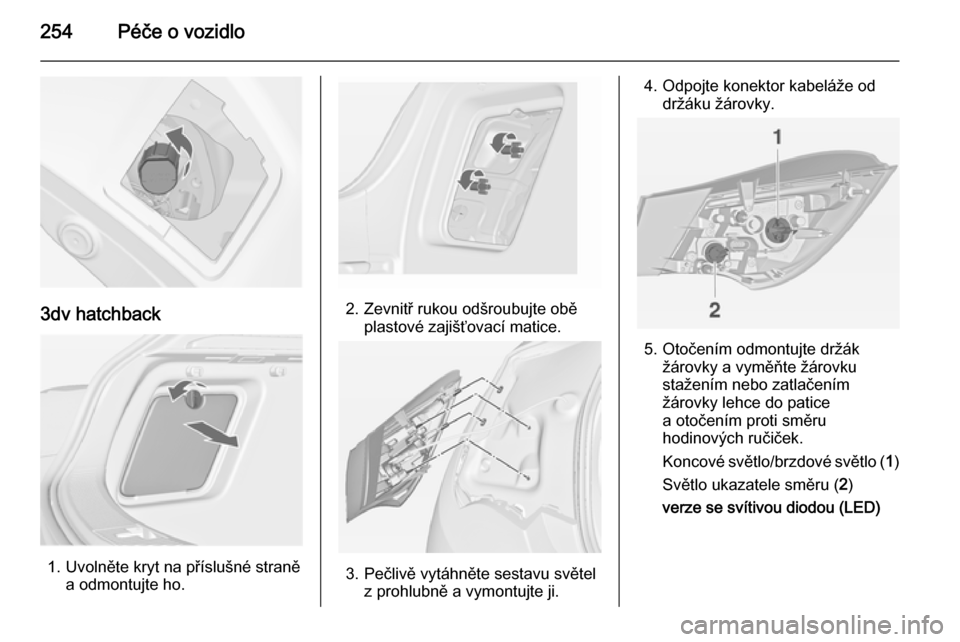

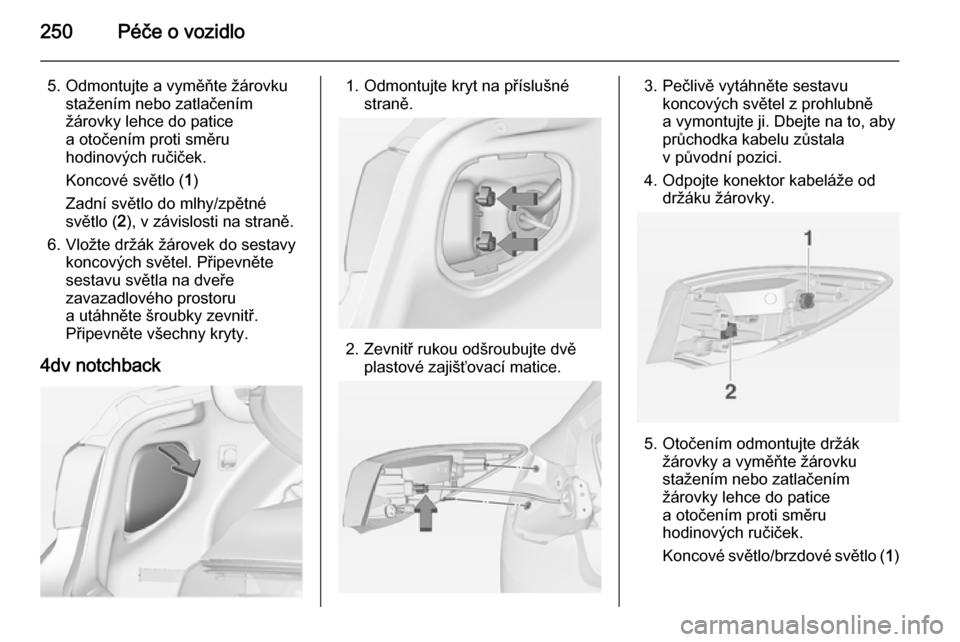

4dv notchback1. Odmontujte kryt na příslušné straně.
2. Zevnitř rukou odšroubujte dvě plastové zajišťovací matice.
3. Pečlivě vytáhněte sestavukoncových světel z prohlubně
a vymontujte ji. Dbejte na to, aby
průchodka kabelu zůstala
v původní pozici.
4. Odpojte konektor kabeláže od držáku žárovky.
5. Otočením odmontujte držákžárovky a vyměňte žárovku
stažením nebo zatlačením
žárovky lehce do patice
a otočením proti směru
hodinových ručiček.
Koncové světlo/brzdové světlo ( 1)

Péče o vozidlo251
Světlo ukazatele směru (2)
6. Vložte objímku žárovky a otočte ji
ve směru hodinových ručiček.
Připojte konektor kabeláže.
Připevněte sestavu světla pomocí
upevňovacích kolíků do
prohlubně v karoserii vozidla
a utáhněte zajišťovací matice
z vnitřku zavazadlového prostoru.
Připevněte kryt.

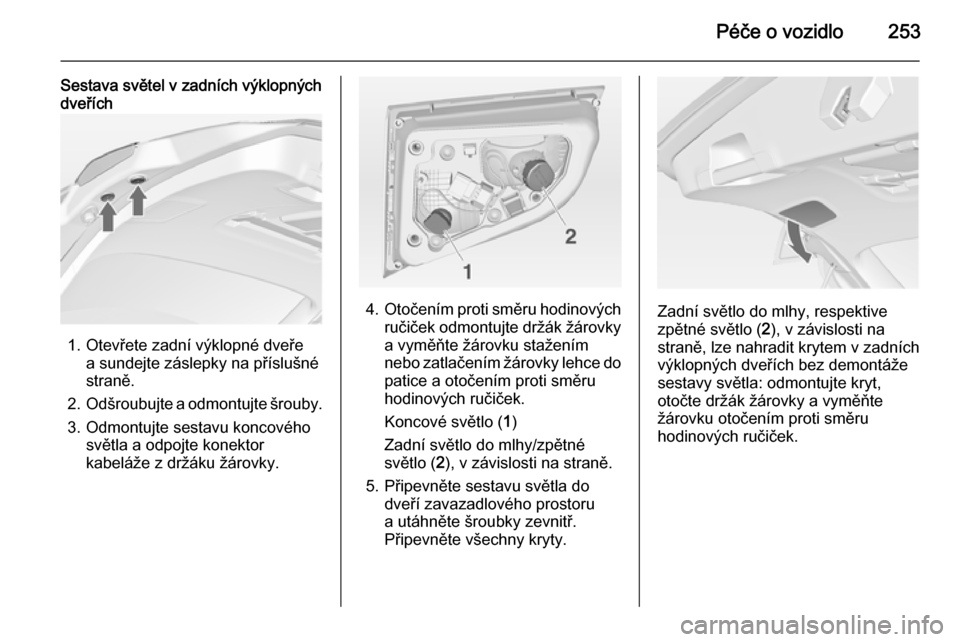

Sestava světel v zadních výklopných
dveřích
1. Otevřete zadní výklopné dveře
a sundejte kryt na příslušnéstraně.
2. Otočením odmontujte držák žárovky a vyměňte žárovku
stažením nebo zatlačením
žárovky lehce do patice
a otočením proti směru
hodinových ručiček.
Koncové světlo ( 1)
Zadní světlo do mlhy/zpětné
světlo ( 2), v závislosti na straně.
3. Vložte objímku žárovky a otočte ji
ve směru hodinových ručiček.
Připevněte kryt.
Sports tourer

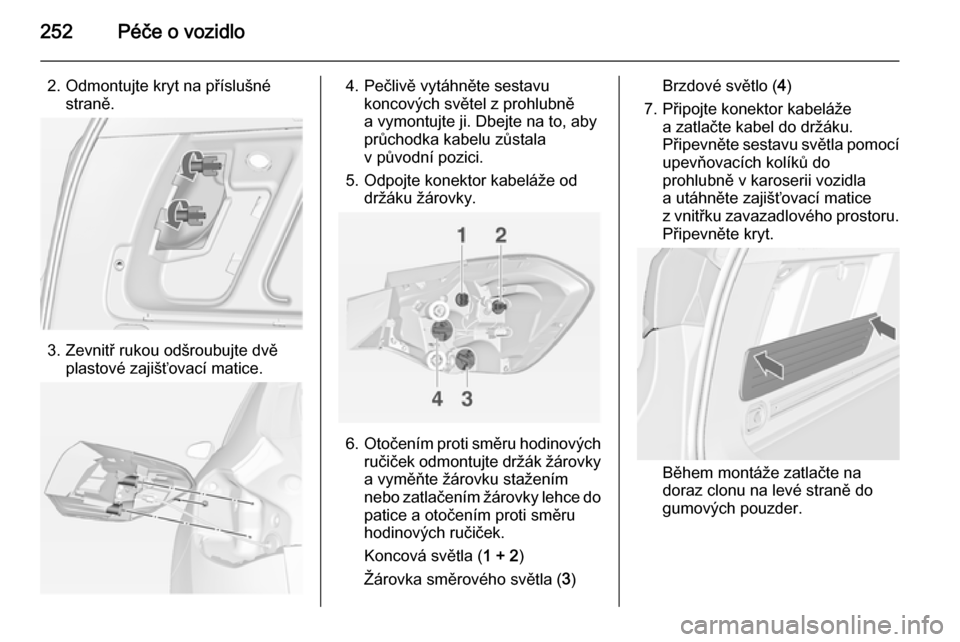

1. Na levé straně sklopte dolů a odmontujte clonu.

252Péče o vozidlo
2. Odmontujte kryt na příslušnéstraně.
3. Zevnitř rukou odšroubujte dvěplastové zajišťovací matice.
4. Pečlivě vytáhněte sestavukoncových světel z prohlubně
a vymontujte ji. Dbejte na to, aby
průchodka kabelu zůstala
v původní pozici.
5. Odpojte konektor kabeláže od držáku žárovky.
6.Otočením proti směru hodinových
ručiček odmontujte držák žárovky
a vyměňte žárovku stažením
nebo zatlačením žárovky lehce do patice a otočením proti směru
hodinových ručiček.
Koncová světla ( 1 + 2)
Žárovka směrového světla ( 3)
Brzdové světlo ( 4)
7. Připojte konektor kabeláže a zatlačte kabel do držáku.
Připevněte sestavu světla pomocí
upevňovacích kolíků do
prohlubně v karoserii vozidla
a utáhněte zajišťovací matice
z vnitřku zavazadlového prostoru.
Připevněte kryt.
Během montáže zatlačte na
doraz clonu na levé straně do
gumových pouzder.

Péče o vozidlo253
Sestava světel v zadních výklopných
dveřích
1. Otevřete zadní výklopné dveře
a sundejte záslepky na příslušné
straně.
2. Odšroubujte a odmontujte šrouby.
3. Odmontujte sestavu koncového světla a odpojte konektor
kabeláže z držáku žárovky.
4. Otočením proti směru hodinových
ručiček odmontujte držák žárovky
a vyměňte žárovku stažením
nebo zatlačením žárovky lehce do patice a otočením proti směru
hodinových ručiček.
Koncové světlo ( 1)
Zadní světlo do mlhy/zpětné světlo ( 2), v závislosti na straně.
5. Připevněte sestavu světla do dveří zavazadlového prostoru
a utáhněte šroubky zevnitř.
Připevněte všechny kryty.Zadní světlo do mlhy, respektive
zpětné světlo ( 2), v závislosti na
straně, lze nahradit krytem v zadních
výklopných dveřích bez demontáže
sestavy světla: odmontujte kryt,
otočte držák žárovky a vyměňte
žárovku otočením proti směru
hodinových ručiček.

254Péče o vozidlo
3dv hatchback
1. Uvolněte kryt na příslušné straněa odmontujte ho.
2. Zevnitř rukou odšroubujte obě plastové zajišťovací matice.
3. Pečlivě vytáhněte sestavu světelz prohlubně a vymontujte ji.
4. Odpojte konektor kabeláže oddržáku žárovky.
5. Otočením odmontujte držákžárovky a vyměňte žárovku
stažením nebo zatlačením
žárovky lehce do patice
a otočením proti směru
hodinových ručiček.
Koncové světlo/brzdové světlo ( 1)
Světlo ukazatele směru ( 2)
verze se svítivou diodou (LED)

Péče o vozidlo255
Měnit lze pouze ukazatelesměru ( 2).
6. Vložte držák žárovek do sestavy koncových světel a otočte jej ve
směru hodinových ručiček.
Připojte konektor kabeláže
k sestavě světla. Připevněte
sestavu světla pomocí
upevňovacích kolíků do
prohlubně v karoserii vozidla
a utáhněte zajišťovací matice
z vnitřku zavazadlového prostoru.
Zavřete a zajistěte kryt.
Sestava světel v zadních výklopných
dveřích1. Otevřete zadní výklopné dveře
a sundejte kryty na příslušné
straně.

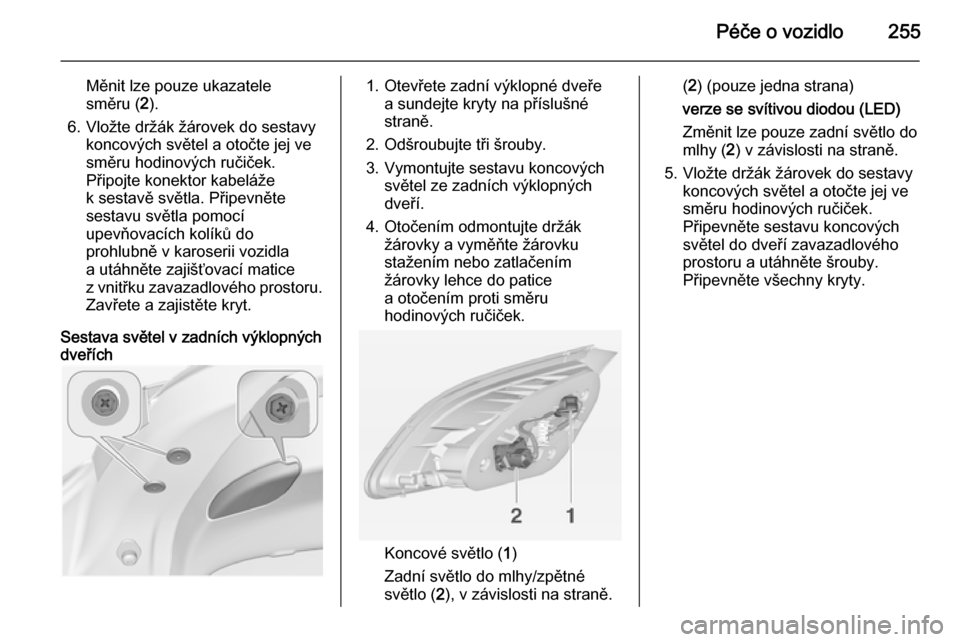

2. Odšroubujte tři šrouby. 3. Vymontujte sestavu koncových světel ze zadních výklopnýchdveří.
4. Otočením odmontujte držák žárovky a vyměňte žárovku
stažením nebo zatlačením
žárovky lehce do patice
a otočením proti směru
hodinových ručiček.
Koncové světlo ( 1)
Zadní světlo do mlhy/zpětné světlo ( 2), v závislosti na straně.
(2 ) (pouze jedna strana)
verze se svítivou diodou (LED)
Změnit lze pouze zadní světlo do
mlhy ( 2) v závislosti na straně.
5. Vložte držák žárovek do sestavy koncových světel a otočte jej ve
směru hodinových ručiček.
Připevněte sestavu koncových
světel do dveří zavazadlového
prostoru a utáhněte šrouby.
Připevněte všechny kryty.

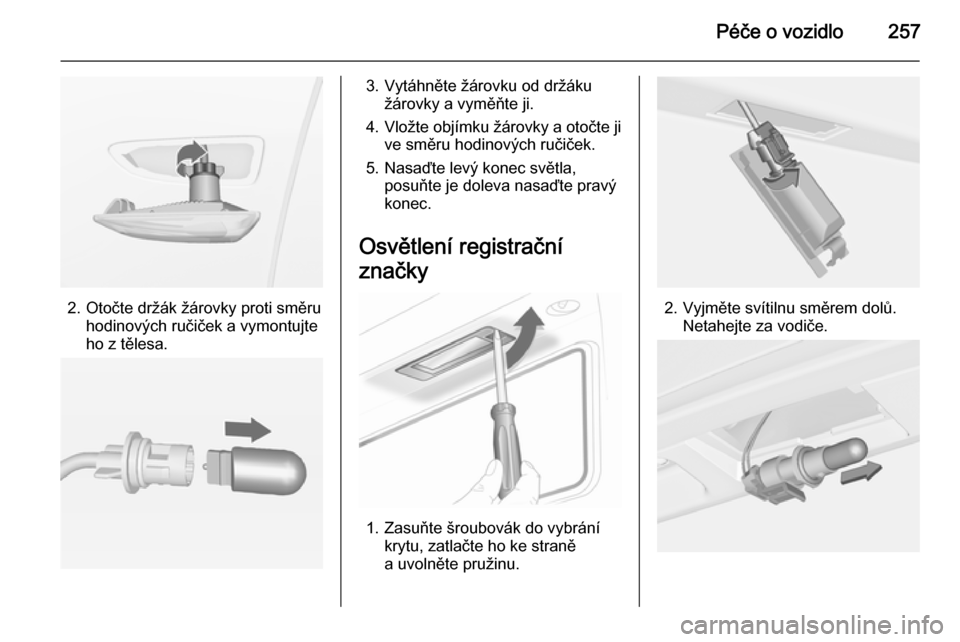

256Péče o vozidloBoční ukazatele směru3dveřový hatchbackPři výměně žárovky odmontujte
tělesa světla:
1. Posuňte světlo k levé straně a vyjměte je pravým koncem
napřed.
2. Otočte držák žárovky proti směru hodinových ručiček a vymontujte
ho z tělesa.
3. Vytáhněte žárovku od držáku žárovky a vyměňte ji.
4. Vložte objímku žárovky a otočte ji
ve směru hodinových ručiček.
5. Nasaďte levý konec světla, posuňte je doleva nasaďte pravý
konec.

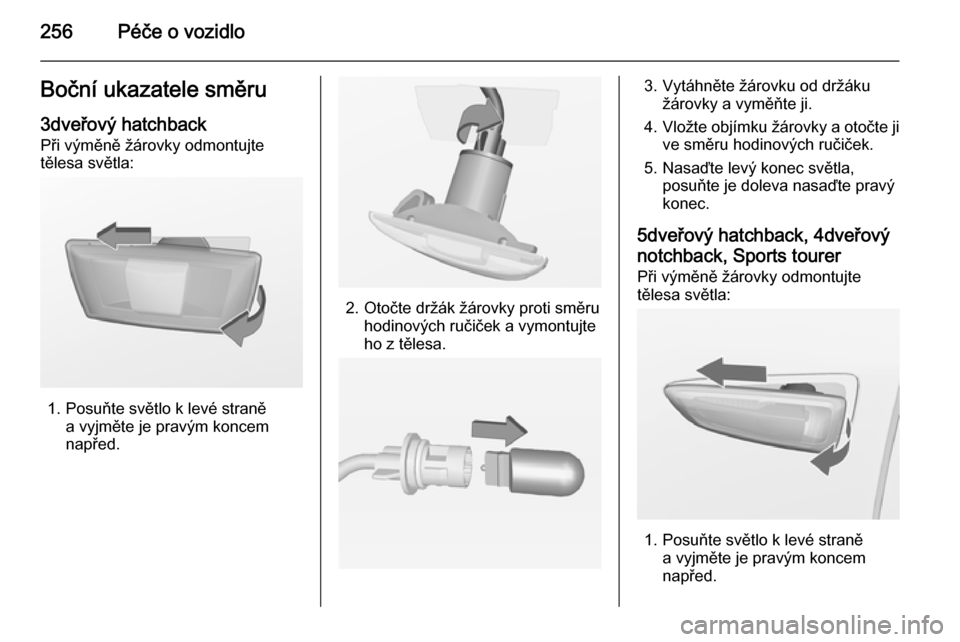

5dveřový hatchback, 4dveřový notchback, Sports tourer
Při výměně žárovky odmontujte
tělesa světla:
1. Posuňte světlo k levé straně a vyjměte je pravým koncem
napřed.

Péče o vozidlo257
2. Otočte držák žárovky proti směruhodinových ručiček a vymontujte
ho z tělesa.
3. Vytáhněte žárovku od držáku žárovky a vyměňte ji.
4. Vložte objímku žárovky a otočte ji
ve směru hodinových ručiček.
5. Nasaďte levý konec světla, posuňte je doleva nasaďte pravý
konec.
Osvětlení registrační
značky
1. Zasuňte šroubovák do vybrání krytu, zatlačte ho ke straně
a uvolněte pružinu.
2. Vyjměte svítilnu směrem dolů. Netahejte za vodiče.

258Péče o vozidlo
3.Otočením proti směru hodinových
ručiček vymontujte držák žárovky
z tělesa světla.
4. Vytáhněte žárovku od držáku žárovky a vyměňte ji.
5. Vložte držák žárovky do tělesa světla a otočte po směru
hodinových ručiček.
6. Zasuňte světlo do nárazníku a nechte ho zaklesnout.
Osvětlení interiéru Světlo interiéru, lampičky načtení Žárovky nechte vyměnit v servisu.
Osvětlení zavazadlového
prostoru Žárovky nechte vyměnit v servisu.
Osvětlení panelu přístrojů
Žárovky nechte vyměnit v servisu.Elektrická soustava
Pojistky
Údaje na náhradní pojistce se musejí shodovat s údaji na vadné pojistce.
Ve vozidle se nacházejí tři pojistkové
skříňky:
■ vpředu vlevo v motorovém prostoru,
■ uvnitř vozidla s levostranným řízením za odkládací schránkou
řidiče nebo u vozidel
s pravostranným řízením za
odkládací schránkou spolujezdce,
■ za krytem na levé straně zavazadlového prostoru.
Před výměnou pojistky vypněte
příslušný spínač a zapalování.
Spálenou pojistku poznáte podle
přetaveného drátku. Pojistku
vyměňte pouze v případě, že byla
odstraněna příčina poruchy.
Některé funkce jsou chráněny
několika pojistkami.Pojistky je také možné zasunout do
pozic, kde není připojena žádná
funkce.
