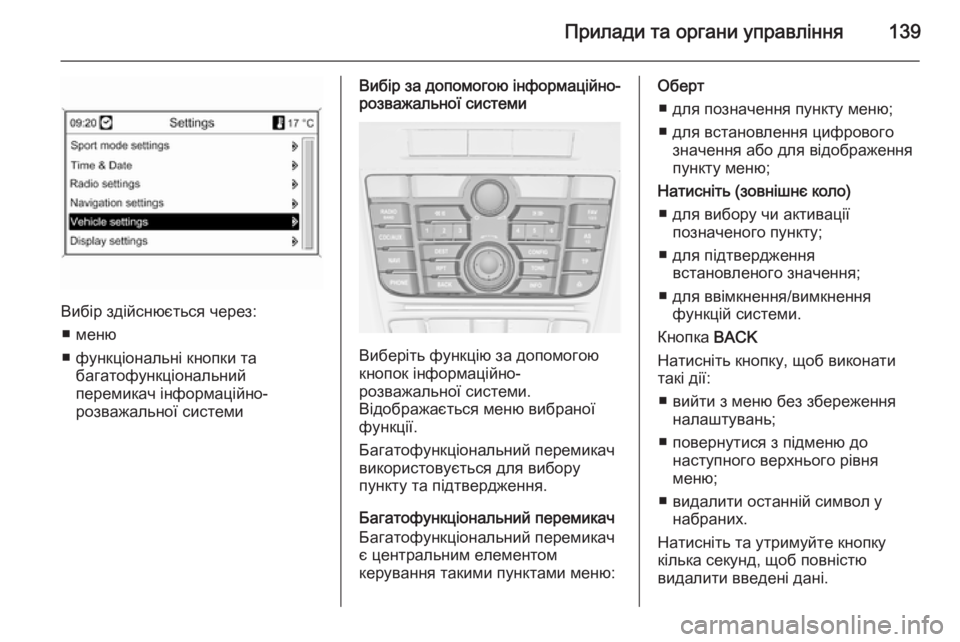

Прилади та органи управління139
Вибір здійснюється через:■ меню
■ функціональні кнопки та багатофункціональний
перемикач інформаційно-
розважальної системи
Вибір за допомогою інформаційно-
розважальної системи
Виберіть функцію за допомогою
кнопок інформаційно-
розважальної системи.
Відображається меню вибраної функції.
Багатофункціональний перемикач
використовується для вибору
пункту та підтвердження.
Багатофункціональний перемикач
Багатофункціональний перемикач
є центральним елементом
керування такими пунктами меню:
Оберт
■ для позначення пункту меню;
■ для встановлення цифрового значення або для відображення
пункту меню;
Натисніть (зовнішнє коло) ■ для вибору чи активації позначеного пункту;
■ для підтвердження встановленого значення;
■ для ввімкнення/вимкнення функцій системи.
Кнопка BACK
Натисніть кнопку, щоб виконати
такі дії:
■ вийти з меню без збереження налаштувань;
■ повернутися з підменю до наступного верхнього рівня
меню;
■ видалити останній символ у набраних.
Натисніть та утримуйте кнопку
кілька секунд, щоб повністю
видалити введені дані.

140Прилади та органи управління
Персоналізація автомобіля 3 148.
Внесені в пам'ять параметри 3 25.
Контролер смартфону Контролер смартфону відкриває
смартфону доступ до даних
автомобіля через протокол WLAN
чи Bluetooth. Ці дані можна
виводити та аналізувати в
смартфоні.Повідомлення
автомобіля
У більшості випадків повідомлення
відображаються у інформаційному
центрі водія (DIC), іноді їх
відображення супроводжують
попереджувальні чи звукові
сигнали.
Натисніть кнопку SET/CLR або
MENU чи поверніть колесо
регулятора, щоб підтвердити
повідомлення.
Повідомлення автомобіля на
дисплеї середнього рівня
Повідомлення автомобіля
відображаються як кодові цифри.
№Повідомлення автомобіля2Радіопульт дистанційного
керування не виявлено.
Натисніть педаль зчеплення,
щоб перезапустити систему3Низький рівень охолоджуючої рідини двигуна4Кондиціонер вимкнено5Кермо заблоковане

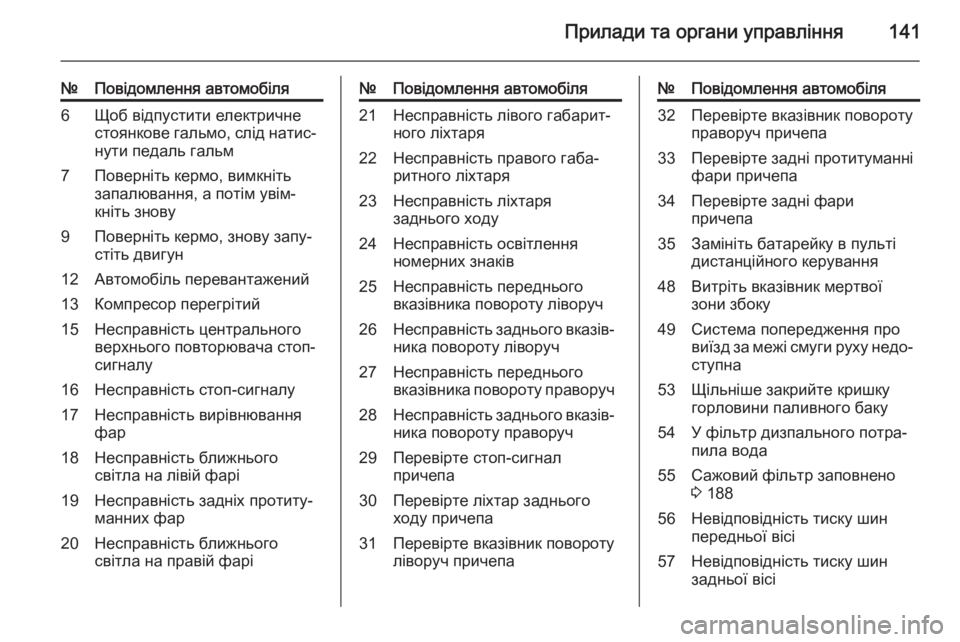

Прилади та органи управління141
№Повідомлення автомобіля6Щоб відпустити електричне
стоянкове гальмо, слід натис‐ нути педаль гальм7Поверніть кермо, вимкніть
запалювання, а потім увім‐
кніть знову9Поверніть кермо, знову запу‐
стіть двигун12Автомобіль перевантажений13Компресор перегрітий15Несправність центрального
верхнього повторювача стоп-
сигналу16Несправність стоп-сигналу17Несправність вирівнювання
фар18Несправність ближнього
світла на лівій фарі19Несправність задніх протиту‐
манних фар20Несправність ближнього
світла на правій фарі№Повідомлення автомобіля21Несправність лівого габарит‐
ного ліхтаря22Несправність правого габа‐
ритного ліхтаря23Несправність ліхтаря
заднього ходу24Несправність освітлення
номерних знаків25Несправність переднього
вказівника повороту ліворуч26Несправність заднього вказів‐
ника повороту ліворуч27Несправність переднього
вказівника повороту праворуч28Несправність заднього вказів‐
ника повороту праворуч29Перевірте стоп-сигнал
причепа30Перевірте ліхтар заднього
ходу причепа31Перевірте вказівник повороту ліворуч причепа№Повідомлення автомобіля32Перевірте вказівник повороту
праворуч причепа33Перевірте задні протитуманні
фари причепа34Перевірте задні фари
причепа35Замініть батарейку в пульті
дистанційного керування48Витріть вказівник мертвої
зони збоку49Система попередження про
виїзд за межі смуги руху недо‐
ступна53Щільніше закрийте кришку
горловини паливного баку54У фільтр дизпального потра‐
пила вода55Сажовий фільтр заповнено
3 18856Невідповідність тиску шин
передньої вісі57Невідповідність тиску шин
задньої вісі

142Прилади та органи управління
№Повідомлення автомобіля58Виявлено шини без сенсорів
системи контролю тиску
(TPMS)59Відкрийте і закрийте вікно
водія60Відкрийте і закрийте вікно
переднього пасажира61Відкрийте і закрийте заднє
ліве вікно62Відкрийте і закрийте заднє
праве вікно65Спроба викрадення66Проведіть обслуговування
системи запобігання викра‐
денню автомобіля67Проведіть обслуговування
блокування керма68Проведіть обслуговування
підсилювача керма69Проведіть обслуговування
системи підвіски70Проведіть обслуговування
системи контролю за рівнем№Повідомлення автомобіля71Проведіть обслуговування
задньої вісі74Проведіть обслуговування
ламп AFL75Проведіть обслуговування
системи кондиціонера76Проведіть обслуговування
вказівника мертвої зони збоку77Проведіть обслуговування
системи попередження про
виїзд за межі смуги руху79Долийте моторного масла81Проведіть обслуговування
трансмісії82Незабаром замініть мастило83Проведіть обслуговування
адаптивного круїз-контролю84Потужність двигуна зменши‐
лась89Проведіть обслуговування
автомобіля найближчим
часом№Повідомлення автомобіля94Перед виходом з автомобіля
пересуньте важіль КПП в
положення для паркування95Обслуговування системи
подушок безпеки128Відкритий капот134Збій системи допомоги при
паркуванні, вимийте бампер136Система допомоги під час
паркування потребує обслу‐
говування145Перевірте рівень рідини
омивача174Низький заряд акумулятора258Система допомоги при парку‐ ванні вимк.

Прилади та органи управління143
Повідомлення автомобіля на
дисплеї вищого рівня або
комбінованому дисплеї
вищого рівня
Повідомлення автомобіля
відображаються як текст.
Дотримуйтеся інструкцій,
наведених у повідомленнях.
Система відображає повідомлення відносно таких тем:
■ Рівні рідин
■ Системою запобігання викрадення автомобіля
■ Гальми
■ Системи приводів
■ Системи регулювання плавності ходу
■ Круїз-контроль
■ Системи виявлення предметів
■ Освітлення, заміна ламп
■ Система очисників/промивки
■ Дверцята, вікна
■ Радіопульт дистанційного керування
■ Паски безпеки
■ Системи подушок безпеки
■ Двигун і трансмісія
■ Тиск в шинах
■ Сажовий фільтр
■ Стан автомобільного акумулятораПовідомлення автомобіля на
кольоровому інформаційному
дисплеї Додатково деякі важливі
повідомлення відображаються на
кольоровому дисплеї. Натисніть
багатофункціональний перемикач,
щоб підтвердити повідомлення.
Деякі повідомлення
відображаються лише протягом
кількох секунд у вигляді спливних
індикаторів.
Попереджувальні звукові
сигнали
Під час запуску двигуна чи
керування автомобілем
Тільки один попереджувальний
сигнал пролунає за один раз.
Попереджувальний сигнал про непристебнутий пас безпеки має
пріоритет над будь-яким іншим
попереджувальним сигналом.

144Прилади та органи управління
■ Якщо пасок безпеки непристебнутий.
■ Коли в момент рушання автомобіля дверцята чи
багажник не повністю зачинено.
■ Якщо перевищено певну швидкість з увімкненим
стоянковим гальмом.
■ Якщо перевищено запрограмовану швидкість.
■ Якщо в інформаційному центрі водія відображається
повідомлення з попередженням
або код попередження.
■ Якщо система допомоги під час паркування виявляє об'єкт.
■ У разі ненавмисної зміни смуги руху.
■ Після вибору задньої передачі з розширеною задньою системою
кріплення.
■ Якщо досягнуто максимального рівня заповнення сажового
фільтра для дизельного
пального.Коли автомобіль
припаркований і/чи дверцята водія відчинені ■ Коли ключ вставлено в замок запалювання.
■ З увімкненими зовнішніми ліхтарями.
При спрацюванні автостопу ■ При відчиненні дверцят водія.
Заряд батареї
В разі зниження заряду
автомобільного акумулятора в
центрі інформації для водія
відображається
попереджувальний код 174 або
повідомлення.
1. Негайно вимкніть усі споживачі електроенергії, які непотрібні
для забезпечення безпеки руху,наприклад, підігрів сидінь,
обігрів заднього скла та інші
основні споживачі.
2. Зарядіть автомобільний акумулятор, проїхавши певну
відстань, або ж за допомогою
зарядного пристрою.
Попереджувальне повідомлення
або код зникнуть після того, як
двигун буде двічі послідовно
запущений за нормального рівня
напруги.
Якщо не вдається зарядити
акумулятор, слід звернутися на
СТО для усунення неполадки.

Прилади та органи управління145Бортовий комп'ютер
Меню та функції вибираються
кнопками на важелі перемикання
поворотів 3 132.
Натисніть кнопку MENU, щоб
обрати Trip/Fuel Information Menu
(Меню інформації про подорож/
пальне) або відмінити вибір W на
комбінованому дисплеї вищого
рівня.
Trip/Fuel Information Menu (Меню інформації про подорож/пальне) на
дисплеї вищого рівня
Поверніть колесо регулятора, щоб
вибрати одне з підменю:■ Лічильник пробігу 1
■ Лічильник пробігу 2
■ Пробіг без дозаправки
■ Середня витрата пального
■ Миттєве значення витрати пального
■ Середня швидкість
■ Цифрова швидкість
■ Допоміжна система визначення дорожніх знаків
■ Супроводження маршруту

146Прилади та органи управління
Trip/Fuel Information Menu (Менюінформації про подорож/пальне) на
комбінованому дисплеї вищого
рівня
Поверніть колесо регулятора, щоб
вибрати підменю:
■ Лічильник пробігу 1
■ Середня витрата пального 1
■ Середня швидкість 1
■ Лічильник пробігу 2
■ Середня витрата пального 2
■ Середня швидкість 2
■ Цифрова швидкість
■ Пробіг без дозаправки
■ Миттєве значення витрати пального
■ Супроводження маршруту
Бортовий комп'ютер 1 та 2 Показники двох бортових
комп'ютерів скидаються окремо
для одометра, середнього
споживання палива та середньої
швидкості кнопкою SET/CLR,
завдяки чому можна виводити на
екран окрему інформацію для
різних водіїв.

Прилади та органи управління147
Одометр
Одометр подорожі відображає
зафіксовану відстань з моменту
останнього скидання.
Одометр вимірює відстань до
2000 км, а потім його показники скидаються до нуля.
Для скидання натисніть кнопку
SET/CLR на кілька секунд.
Пробіг без дозаправки
Пробіг без дозаправки
обчислюється з урахуванням
поточного вмісту баку та поточної
витрати пального. Дисплей показує середні значення.
Після дозаправки пробіг через
короткий проміжок часу
оновлюється автоматично.
У разі зниження рівня пального в
баку на дисплеї автомобілів з
дисплеєм вищого рівня або
комбінованим дисплеєм вищого
рівня відображається
повідомлення.
Коли бак необхідно заправити
негайно попереджувальний код чи
повідомлення відображається уавтомобілях із дисплеями
середнього та вищого рівнів або
комбінованим дисплеєм вищого
рівня.
Окрім цього засвічується чи
миготить контрольний індикатор
i у датчику рівня пального 3 130.
Середня витрата пального Відображення середньої витрати
пального. Виміри можна обнулити у
будь-який час, при цьому
обчислення розпочнеться із
вихідного значення.
Для скидання натисніть кнопку
SET/CLR на кілька секунд.
Миттєве значення витрати
пального
Відображення миттєвого значення
витрати пального.
Середня швидкість
Відображення середньої
швидкості. Показник можна скинути в будь-який час.
Для скидання натисніть кнопку
SET/CLR на кілька секунд.Цифрова швидкість
Відображення показників миттєвої
швидкості в цифровому форматі.
Допоміжна система
визначення дорожніх знаків
Відображення розпізнаних
дорожніх знаків на поточному
проміжку маршруту 3 232.
Супроводження маршруту
Крім навігаційної інформації, яка
виводиться на кольоровому
інформаційному дисплеї, в
інформаційному центрі водія також
відображається інформація щодо
супроводження маршруту.

148Прилади та органи управлінняПерсоналізація
автомобіля
Змінити параметри й налаштувати
роботу автомобіля відповідно до індивідуальних потреб можна на
інформаційному дисплеї.
Для кожного ключа можна
запам'ятати деякі індивідуальні
параметри інших водіїв. Внесені в
пам'ять параметри 3 25.
Залежно від обладнання
автомобіля та чинних у країні
нормативів, деякі описані нижче
функції можуть бути відсутніми.
Деякі функції відображаються чи активуються лише за умови
ввімкненого двигуна.
Індивідуальні параметри на графічному інформаційному дисплеї CD 300/CD 400/CD400plus
Натисніть кнопку CONFIG.
Відображається меню Settings
(Налаштування) .
Наведені нижче параметри можна
вибрати, увімкнувши та
натиснувши на
багатофункціональний перемикач:
■ Sport mode settings (Параметри
спортивного режиму)
■ Languages (Мови)
■ Time Date (Дата і час)
■ Radio settings (Налаштування
радіо)
■ Phone settings (Налаштування
телефону)
■ Vehicle settings (Налаштування
автомобіля)
У відповідних підменю можна
змінити такі параметри:
Sport mode settings (Параметри
спортивного режиму)
Водій може вибрати функції, які
будуть активовані в спортивному
режимі 3 200.
■ Sport suspension (Спортивна
підвіска) : демпфування стає
жорсткішим.
