Fahrzeugwartung259

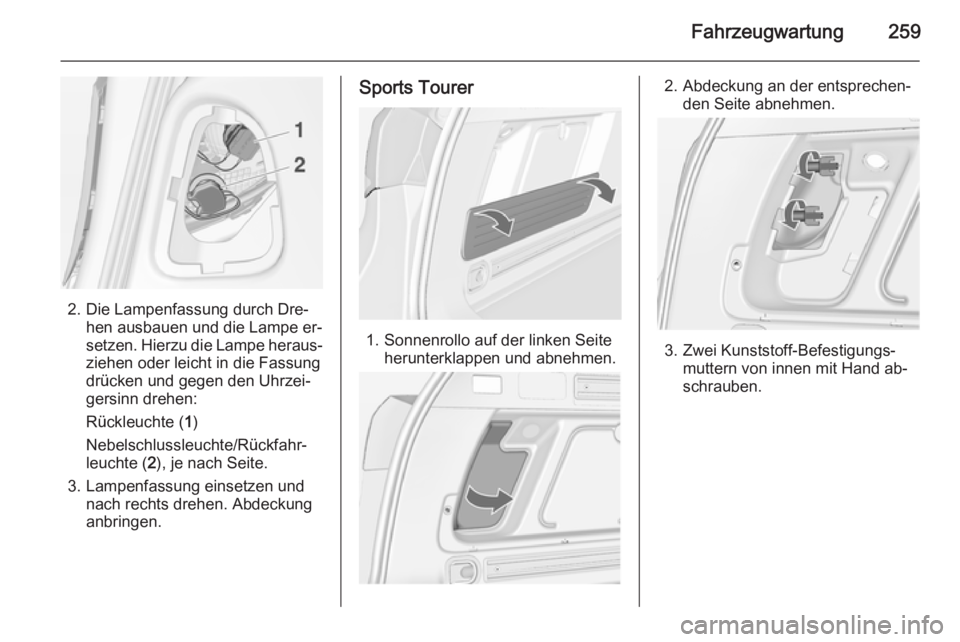

2. Die Lampenfassung durch Dre‐hen ausbauen und die Lampe er‐
setzen. Hierzu die Lampe heraus‐ ziehen oder leicht in die Fassung
drücken und gegen den Uhrzei‐
gersinn drehen:
Rückleuchte ( 1)
Nebelschlussleuchte/Rückfahr‐
leuchte ( 2), je nach Seite.
3. Lampenfassung einsetzen und nach rechts drehen. Abdeckung
anbringen.
Sports Tourer
1. Sonnenrollo auf der linken Seite herunterklappen und abnehmen.
2. Abdeckung an der entsprechen‐ den Seite abnehmen.
3. Zwei Kunststoff-Befestigungs‐muttern von innen mit Hand ab‐
schrauben.

260Fahrzeugwartung
4. Rückleuchtenzusammenbau vor‐sichtig aus der Aussparung neh‐
men und entfernen. Darauf ach‐
ten, dass der Kabelkanal nicht
verschoben wird.

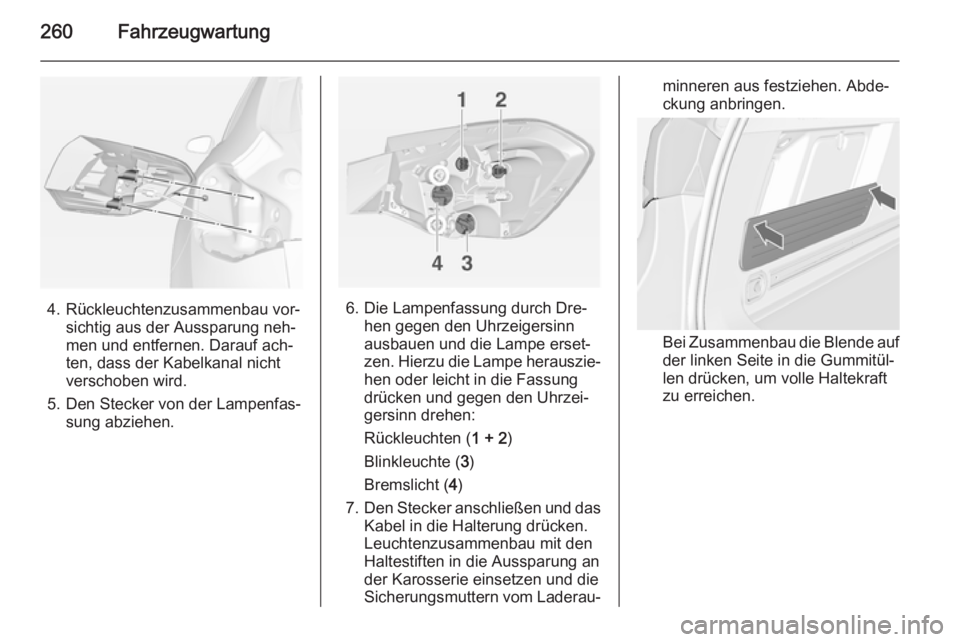

5. Den Stecker von der Lampenfas‐ sung abziehen.6. Die Lampenfassung durch Dre‐hen gegen den Uhrzeigersinn
ausbauen und die Lampe erset‐
zen. Hierzu die Lampe herauszie‐
hen oder leicht in die Fassung
drücken und gegen den Uhrzei‐
gersinn drehen:
Rückleuchten ( 1 + 2)
Blinkleuchte ( 3)
Bremslicht ( 4)
7. Den Stecker anschließen und das
Kabel in die Halterung drücken.
Leuchtenzusammenbau mit den
Haltestiften in die Aussparung an
der Karosserie einsetzen und die
Sicherungsmuttern vom Laderau‐
minneren aus festziehen. Abde‐
ckung anbringen.
Bei Zusammenbau die Blende auf der linken Seite in die Gummitül‐
len drücken, um volle Haltekraft
zu erreichen.

Fahrzeugwartung261

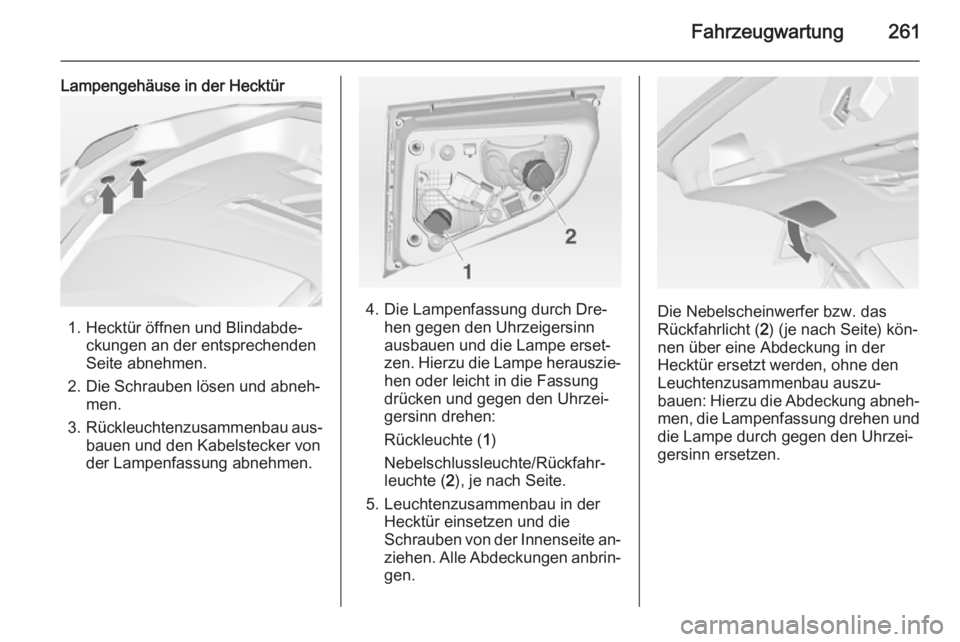

Lampengehäuse in der Hecktür
1. Hecktür öffnen und Blindabde‐ckungen an der entsprechenden
Seite abnehmen.
2. Die Schrauben lösen und abneh‐ men.
3. Rückleuchtenzusammenbau aus‐
bauen und den Kabelstecker von
der Lampenfassung abnehmen.
4. Die Lampenfassung durch Dre‐ hen gegen den Uhrzeigersinn
ausbauen und die Lampe erset‐
zen. Hierzu die Lampe herauszie‐
hen oder leicht in die Fassung
drücken und gegen den Uhrzei‐
gersinn drehen:
Rückleuchte ( 1)
Nebelschlussleuchte/Rückfahr‐
leuchte ( 2), je nach Seite.
5. Leuchtenzusammenbau in der Hecktür einsetzen und die
Schrauben von der Innenseite an‐ ziehen. Alle Abdeckungen anbrin‐
gen.Die Nebelscheinwerfer bzw. das
Rückfahrlicht ( 2) (je nach Seite) kön‐
nen über eine Abdeckung in der
Hecktür ersetzt werden, ohne den
Leuchtenzusammenbau auszu‐
bauen: Hierzu die Abdeckung abneh‐
men, die Lampenfassung drehen und die Lampe durch gegen den Uhrzei‐
gersinn ersetzen.

262Fahrzeugwartung

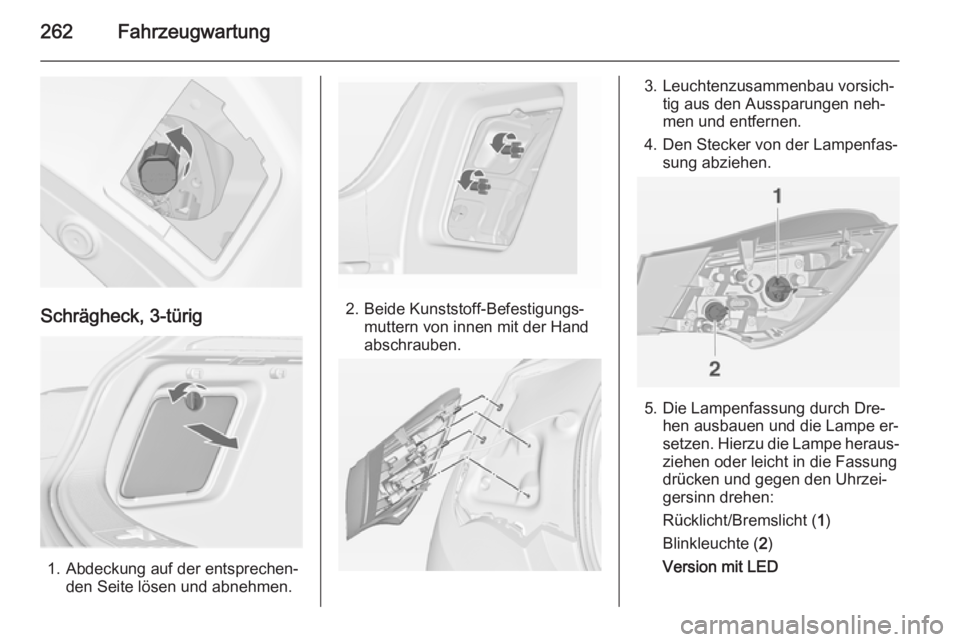

Schrägheck, 3-türig
1. Abdeckung auf der entsprechen‐den Seite lösen und abnehmen.
2. Beide Kunststoff-Befestigungs‐muttern von innen mit der Hand
abschrauben.
3. Leuchtenzusammenbau vorsich‐ tig aus den Aussparungen neh‐
men und entfernen.
4. Den Stecker von der Lampenfas‐ sung abziehen.
5. Die Lampenfassung durch Dre‐hen ausbauen und die Lampe er‐
setzen. Hierzu die Lampe heraus‐ ziehen oder leicht in die Fassung
drücken und gegen den Uhrzei‐
gersinn drehen:
Rücklicht/Bremslicht ( 1)
Blinkleuchte ( 2)
Version mit LED

Fahrzeugwartung263
Nur die Blinkleuchte (2) kann aus‐
getauscht werden.
6. Lampenfassung durch Drehen nach rechts in das Rückleuchten‐
gehäuse einsetzen. Kabelsatz‐
stecker am Leuchtenzusammen‐
bau anschließen. Leuchtenzu‐
sammenbau mit den Haltestiften
in die Aussparung an der Karos‐
serie einsetzen und die Siche‐
rungsmuttern vom Laderaumin‐
neren aus festziehen. Abdeckung
schließen und einrasten.

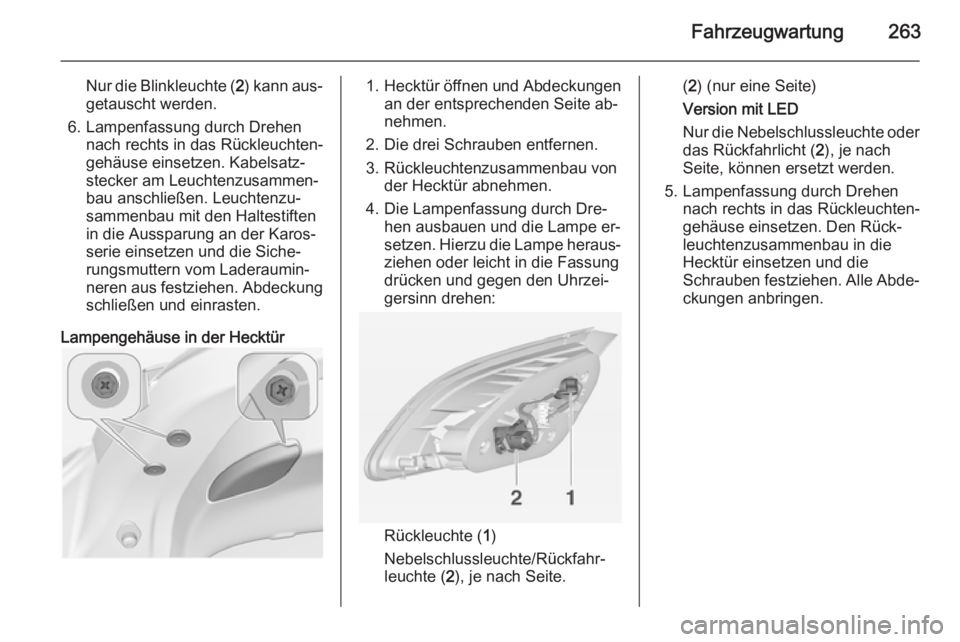

Lampengehäuse in der Hecktür1. Hecktür öffnen und Abdeckungen
an der entsprechenden Seite ab‐
nehmen.
2. Die drei Schrauben entfernen.
3. Rückleuchtenzusammenbau von der Hecktür abnehmen.
4. Die Lampenfassung durch Dre‐ hen ausbauen und die Lampe er‐
setzen. Hierzu die Lampe heraus‐ ziehen oder leicht in die Fassung
drücken und gegen den Uhrzei‐
gersinn drehen:
Rückleuchte ( 1)
Nebelschlussleuchte/Rückfahr‐
leuchte ( 2), je nach Seite.
(2 ) (nur eine Seite)
Version mit LED
Nur die Nebelschlussleuchte oder
das Rückfahrlicht ( 2), je nach
Seite, können ersetzt werden.
5. Lampenfassung durch Drehen nach rechts in das Rückleuchten‐
gehäuse einsetzen. Den Rück‐
leuchtenzusammenbau in die
Hecktür einsetzen und die
Schrauben festziehen. Alle Abde‐ ckungen anbringen.

264FahrzeugwartungSeitliche Blinkleuchten

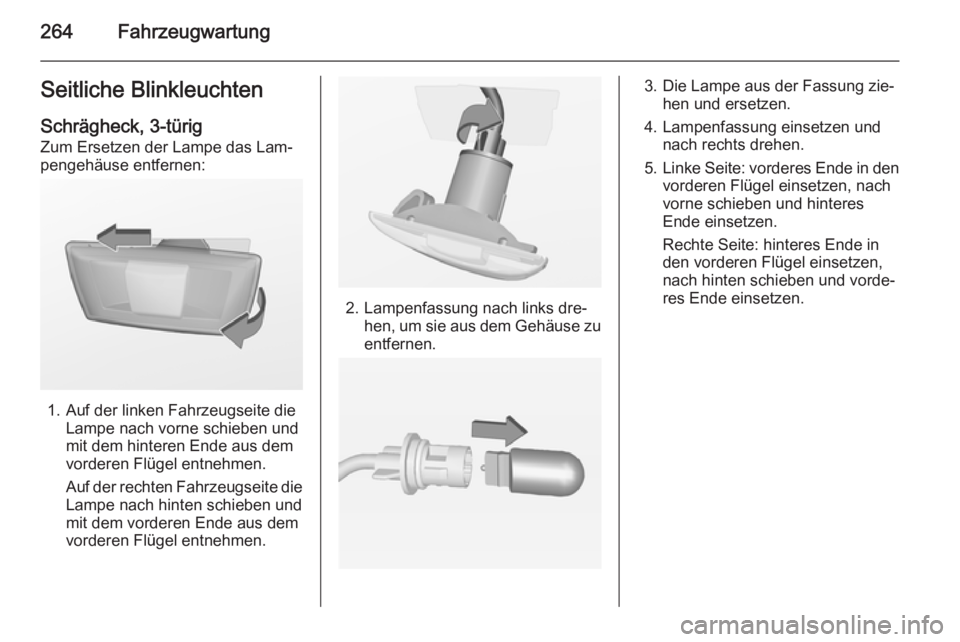

Schrägheck, 3-türig
Zum Ersetzen der Lampe das Lam‐
pengehäuse entfernen:
1. Auf der linken Fahrzeugseite die Lampe nach vorne schieben und
mit dem hinteren Ende aus dem
vorderen Flügel entnehmen.
Auf der rechten Fahrzeugseite die
Lampe nach hinten schieben und
mit dem vorderen Ende aus dem
vorderen Flügel entnehmen.
2. Lampenfassung nach links dre‐ hen, um sie aus dem Gehäuse zu
entfernen.
3. Die Lampe aus der Fassung zie‐ hen und ersetzen.
4. Lampenfassung einsetzen und nach rechts drehen.
5. Linke Seite: vorderes Ende in den
vorderen Flügel einsetzen, nach
vorne schieben und hinteres
Ende einsetzen.
Rechte Seite: hinteres Ende in
den vorderen Flügel einsetzen,
nach hinten schieben und vorde‐
res Ende einsetzen.

Fahrzeugwartung265

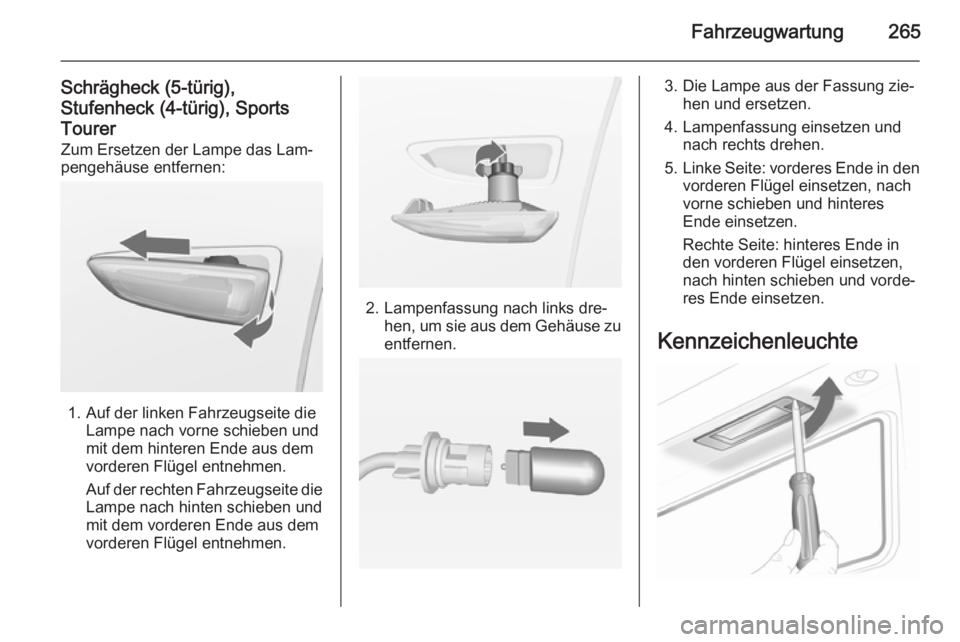

Schrägheck (5-türig),
Stufenheck (4-türig), Sports
Tourer Zum Ersetzen der Lampe das Lam‐
pengehäuse entfernen:
1. Auf der linken Fahrzeugseite die Lampe nach vorne schieben und
mit dem hinteren Ende aus dem
vorderen Flügel entnehmen.
Auf der rechten Fahrzeugseite die
Lampe nach hinten schieben und
mit dem vorderen Ende aus dem
vorderen Flügel entnehmen.
2. Lampenfassung nach links dre‐ hen, um sie aus dem Gehäuse zu
entfernen.
3. Die Lampe aus der Fassung zie‐ hen und ersetzen.
4. Lampenfassung einsetzen und nach rechts drehen.
5. Linke Seite: vorderes Ende in den
vorderen Flügel einsetzen, nach
vorne schieben und hinteres
Ende einsetzen.
Rechte Seite: hinteres Ende in
den vorderen Flügel einsetzen,
nach hinten schieben und vorde‐
res Ende einsetzen.
Kennzeichenleuchte

266Fahrzeugwartung

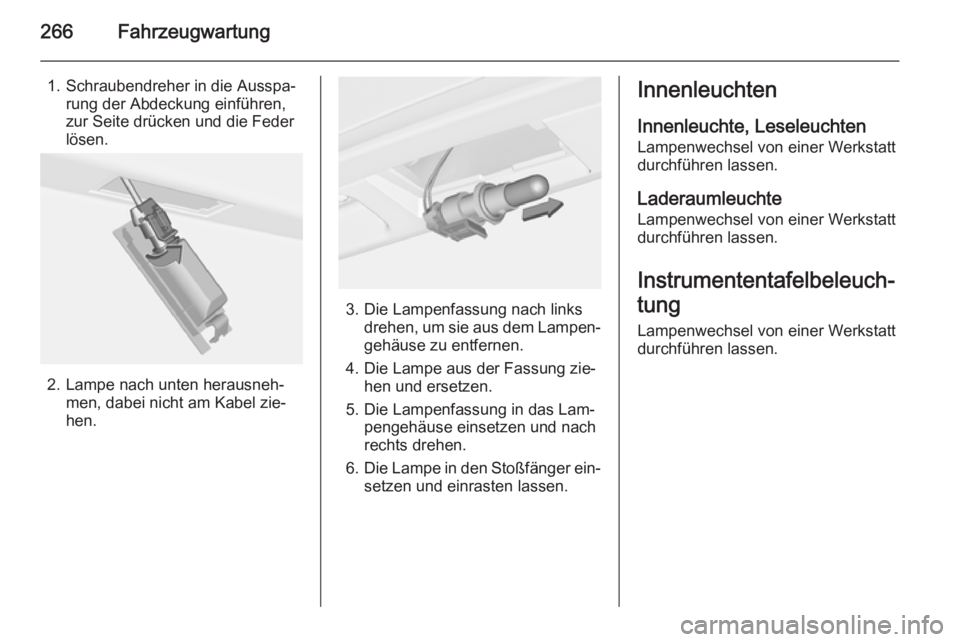

1. Schraubendreher in die Ausspa‐rung der Abdeckung einführen,
zur Seite drücken und die Feder
lösen.
2. Lampe nach unten herausneh‐ men, dabei nicht am Kabel zie‐
hen.
3. Die Lampenfassung nach links drehen, um sie aus dem Lampen‐
gehäuse zu entfernen.
4. Die Lampe aus der Fassung zie‐ hen und ersetzen.
5. Die Lampenfassung in das Lam‐ pengehäuse einsetzen und nach
rechts drehen.
6. Die Lampe in den Stoßfänger ein‐
setzen und einrasten lassen.
Innenleuchten
Innenleuchte, Leseleuchten
Lampenwechsel von einer Werkstatt
durchführen lassen.
Laderaumleuchte
Lampenwechsel von einer Werkstatt
durchführen lassen.
Instrumententafelbeleuch‐
tung
Lampenwechsel von einer Werkstatt
durchführen lassen.

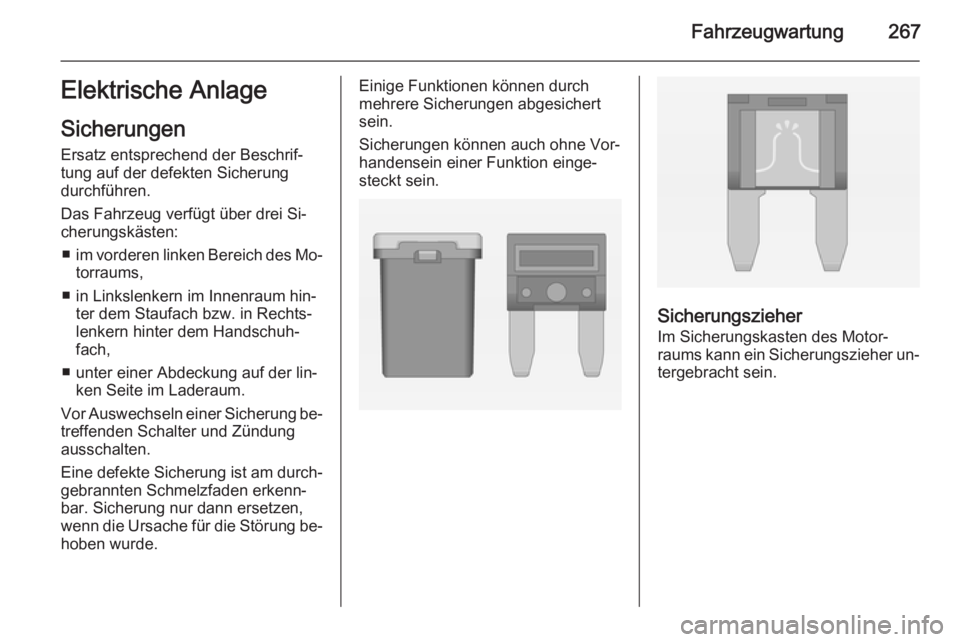

Fahrzeugwartung267Elektrische Anlage
Sicherungen Ersatz entsprechend der Beschrif‐
tung auf der defekten Sicherung
durchführen.
Das Fahrzeug verfügt über drei Si‐
cherungskästen:
■ im vorderen linken Bereich des Mo‐
torraums,
■ in Linkslenkern im Innenraum hin‐ ter dem Staufach bzw. in Rechts‐
lenkern hinter dem Handschuh‐ fach,
■ unter einer Abdeckung auf der lin‐ ken Seite im Laderaum.
Vor Auswechseln einer Sicherung be‐
treffenden Schalter und Zündung
ausschalten.
Eine defekte Sicherung ist am durch‐ gebrannten Schmelzfaden erkenn‐
bar. Sicherung nur dann ersetzen,
wenn die Ursache für die Störung be‐
hoben wurde.Einige Funktionen können durch
mehrere Sicherungen abgesichert
sein.
Sicherungen können auch ohne Vor‐
handensein einer Funktion einge‐
steckt sein.
Sicherungszieher
Im Sicherungskasten des Motor‐ raums kann ein Sicherungszieher un‐ tergebracht sein.

268Fahrzeugwartung
Sicherungszieher von oben oder seit‐lich auf die verschiedenen Ausführun‐
gen von Sicherungen stecken und Si‐
cherung herausziehen.

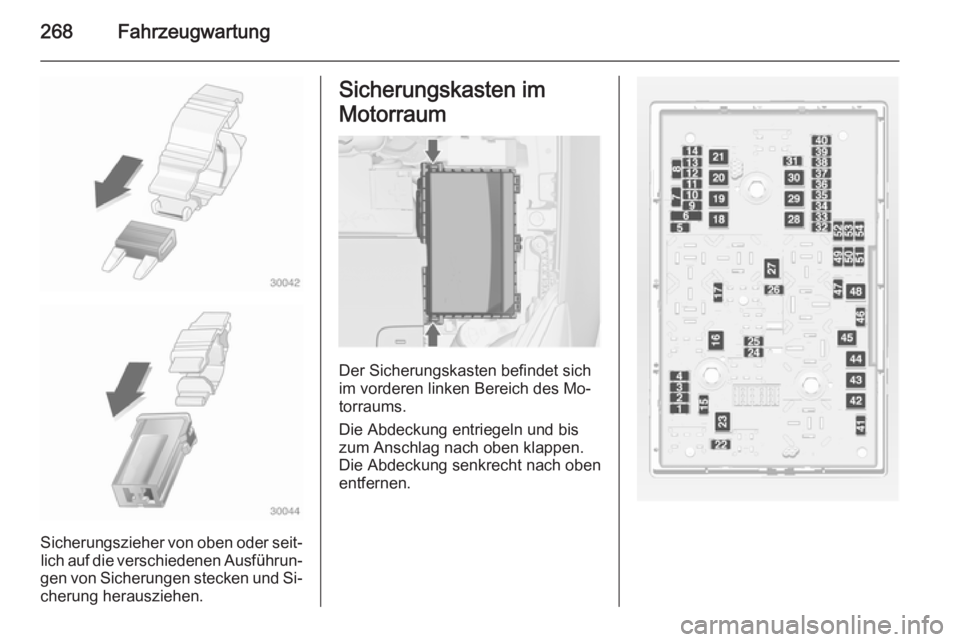

Sicherungskasten im
Motorraum
Der Sicherungskasten befindet sich
im vorderen linken Bereich des Mo‐
torraums.
Die Abdeckung entriegeln und bis
zum Anschlag nach oben klappen. Die Abdeckung senkrecht nach oben
entfernen.
