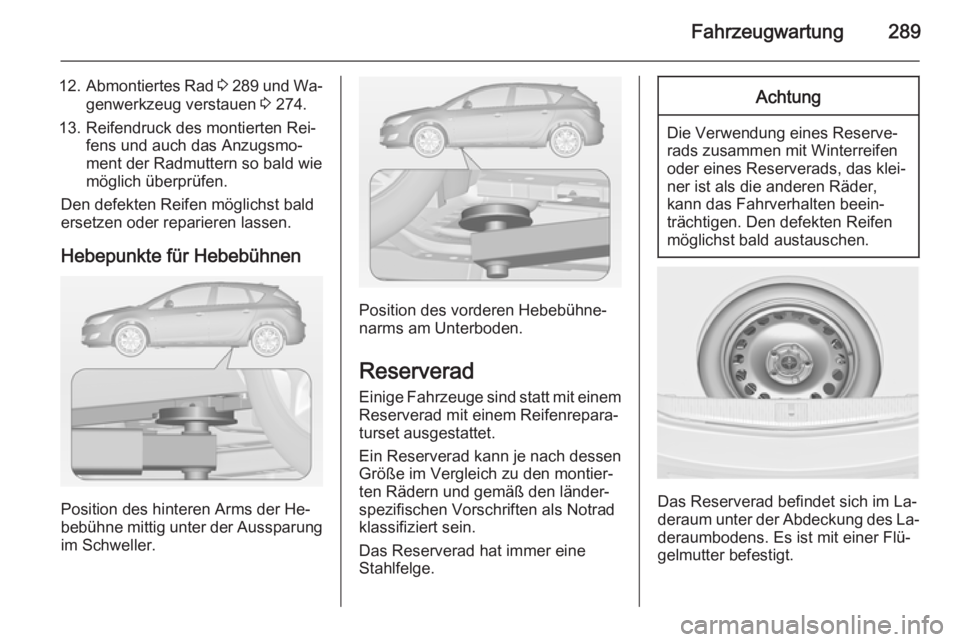

Fahrzeugwartung289
12.Abmontiertes Rad 3 289 und Wa‐
genwerkzeug verstauen 3 274.
13. Reifendruck des montierten Rei‐ fens und auch das Anzugsmo‐ment der Radmuttern so bald wie
möglich überprüfen.
Den defekten Reifen möglichst bald
ersetzen oder reparieren lassen.
Hebepunkte für Hebebühnen
Position des hinteren Arms der He‐
bebühne mittig unter der Aussparung
im Schweller.
Position des vorderen Hebebühne‐
narms am Unterboden.
Reserverad Einige Fahrzeuge sind statt mit einem
Reserverad mit einem Reifenrepara‐
turset ausgestattet.
Ein Reserverad kann je nach dessen
Größe im Vergleich zu den montier‐
ten Rädern und gemäß den länder‐
spezifischen Vorschriften als Notrad
klassifiziert sein.
Das Reserverad hat immer eine Stahlfelge.
Achtung
Die Verwendung eines Reserve‐
rads zusammen mit Winterreifen
oder eines Reserverads, das klei‐
ner ist als die anderen Räder,
kann das Fahrverhalten beein‐
trächtigen. Den defekten Reifen
möglichst bald austauschen.
Das Reserverad befindet sich im La‐
deraum unter der Abdeckung des La‐
deraumbodens. Es ist mit einer Flü‐
gelmutter befestigt.

290Fahrzeugwartung

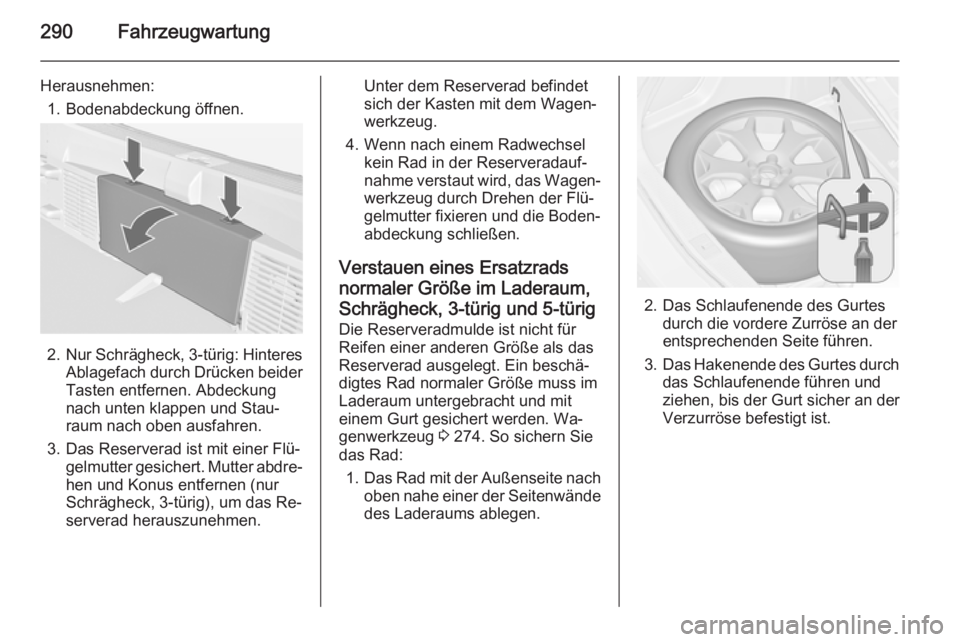

Herausnehmen:1. Bodenabdeckung öffnen.
2. Nur Schrägheck, 3-türig: Hinteres
Ablagefach durch Drücken beider
Tasten entfernen. Abdeckung
nach unten klappen und Stau‐
raum nach oben ausfahren.
3. Das Reserverad ist mit einer Flü‐ gelmutter gesichert. Mutter abdre‐hen und Konus entfernen (nur
Schrägheck, 3-türig), um das Re‐
serverad herauszunehmen.
Unter dem Reserverad befindet
sich der Kasten mit dem Wagen‐
werkzeug.
4. Wenn nach einem Radwechsel kein Rad in der Reserveradauf‐
nahme verstaut wird, das Wagen‐
werkzeug durch Drehen der Flü‐ gelmutter fixieren und die Boden‐
abdeckung schließen.
Verstauen eines Ersatzrads
normaler Größe im Laderaum,
Schrägheck, 3-türig und 5-türig
Die Reserveradmulde ist nicht für
Reifen einer anderen Größe als das
Reserverad ausgelegt. Ein beschä‐
digtes Rad normaler Größe muss im
Laderaum untergebracht und mit
einem Gurt gesichert werden. Wa‐
genwerkzeug 3 274. So sichern Sie
das Rad:
1. Das Rad mit der Außenseite nach
oben nahe einer der Seitenwände
des Laderaums ablegen.
2. Das Schlaufenende des Gurtes durch die vordere Zurröse an der
entsprechenden Seite führen.
3. Das Hakenende des Gurtes durch
das Schlaufenende führen und
ziehen, bis der Gurt sicher an der
Verzurröse befestigt ist.

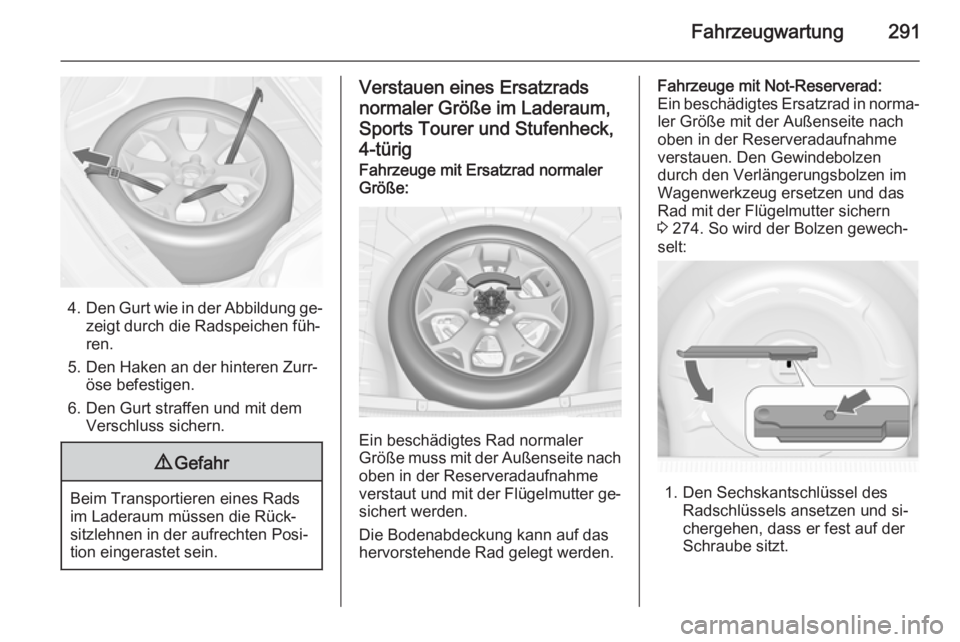

Fahrzeugwartung291
4.Den Gurt wie in der Abbildung ge‐
zeigt durch die Radspeichen füh‐
ren.
5. Den Haken an der hinteren Zurr‐ öse befestigen.
6. Den Gurt straffen und mit dem Verschluss sichern.
9 Gefahr
Beim Transportieren eines Rads
im Laderaum müssen die Rück‐ sitzlehnen in der aufrechten Posi‐
tion eingerastet sein.
Verstauen eines Ersatzrads
normaler Größe im Laderaum,
Sports Tourer und Stufenheck,
4-türigFahrzeuge mit Ersatzrad normaler Größe:
Ein beschädigtes Rad normaler
Größe muss mit der Außenseite nach oben in der Reserveradaufnahme
verstaut und mit der Flügelmutter ge‐
sichert werden.
Die Bodenabdeckung kann auf das
hervorstehende Rad gelegt werden.
Fahrzeuge mit Not-Reserverad:
Ein beschädigtes Ersatzrad in norma‐ ler Größe mit der Außenseite nach
oben in der Reserveradaufnahme
verstauen. Den Gewindebolzen
durch den Verlängerungsbolzen im
Wagenwerkzeug ersetzen und das
Rad mit der Flügelmutter sichern
3 274. So wird der Bolzen gewech‐
selt:
1. Den Sechskantschlüssel des Radschlüssels ansetzen und si‐
chergehen, dass er fest auf der
Schraube sitzt.

292Fahrzeugwartung
2. Radschlüssel nach links drehen,um die Schraube zu lösen.
Schraube abnehmen.
3. Den Verlängerungsbolzen aus dem Wagenwerkzeug 3 274 neh‐
men und mithilfe des Sechskant‐
schlüssels des Radschlüssels
handfest eindrehen.
4. Das Wagenwerkzeug und das be‐
schädigte Rad mit der Außenseite nach oben in der Reserveradauf‐
nahme verstauen fixieren, indem
die Flügelmutter im Uhrzeigersinn
auf den Gewindebolzen ge‐
schraubt wird.
Die Bodenabdeckung kann auf das
hervorstehende Rad gelegt werden.
Den Verlängerungsbolzen wieder
durch den kurzen Bolzen ersetzen,
bevor das Not-Reserverad nach dem
Ersetzen bzw. Reparieren des be‐
schädigten Rads wieder in der Reser‐ veradaufnahme verstaut wird.Reserverad nach Austausch
des beschädigten Rads wieder
in Mulde unterbringen
1. Bodenabdeckung öffnen und die Flügelmutter lösen und abneh‐
men.
Nur Schrägheck, 3-türig: Boden‐
abdeckung öffnen, hinteres Abla‐
gefach herausnehmen, Flügel‐
mutter und Kegel aufdrehen und
abnehmen.
2. Nur Sports Tourer und Stufen‐ heck, 4-türig, mit Not-Reserverad:Den Verlängerungsbolzen unter
Verwendung des Sechskant‐
schlüssels des Radschlüssels
durch den kurzen Bolzen erset‐
zen.
3. Wagenwerkzeug im Kasten bzw. der Tasche verstauen 3 274.
4. Das Reserverad mit der Außen‐ seite nach oben in der Reserve‐
radaufnahme verstauen und mit
der Flügelmutter sichern.
Nur Schrägheck, 3-türig: Den Ex‐
zenterkonus in der Aussparung
im Reserverad positionieren und
die Flügelmutter anbringen.
5. Bodenabdeckung schließen und hinteres Ablagefach einsetzen
(nur Schrägheck, 3-türig).

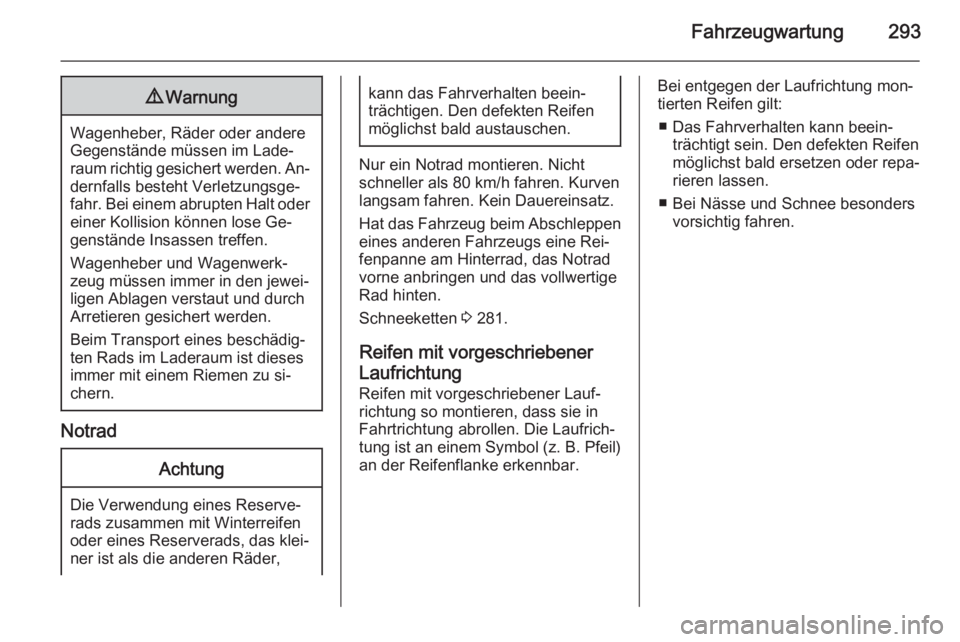

Fahrzeugwartung2939Warnung
Wagenheber, Räder oder andere
Gegenstände müssen im Lade‐
raum richtig gesichert werden. An‐ dernfalls besteht Verletzungsge‐
fahr. Bei einem abrupten Halt oder
einer Kollision können lose Ge‐
genstände Insassen treffen.
Wagenheber und Wagenwerk‐
zeug müssen immer in den jewei‐
ligen Ablagen verstaut und durch
Arretieren gesichert werden.
Beim Transport eines beschädig‐
ten Rads im Laderaum ist dieses
immer mit einem Riemen zu si‐
chern.
Notrad
Achtung
Die Verwendung eines Reserve‐
rads zusammen mit Winterreifen
oder eines Reserverads, das klei‐
ner ist als die anderen Räder,
kann das Fahrverhalten beein‐
trächtigen. Den defekten Reifen
möglichst bald austauschen.
Nur ein Notrad montieren. Nicht
schneller als 80 km/h fahren. Kurven langsam fahren. Kein Dauereinsatz.
Hat das Fahrzeug beim Abschleppen
eines anderen Fahrzeugs eine Rei‐
fenpanne am Hinterrad, das Notrad
vorne anbringen und das vollwertige
Rad hinten.
Schneeketten 3 281.
Reifen mit vorgeschriebener
Laufrichtung Reifen mit vorgeschriebener Lauf‐
richtung so montieren, dass sie in
Fahrtrichtung abrollen. Die Laufrich‐
tung ist an einem Symbol (z. B. Pfeil)
an der Reifenflanke erkennbar.
Bei entgegen der Laufrichtung mon‐
tierten Reifen gilt:
■ Das Fahrverhalten kann beein‐ trächtigt sein. Den defekten Reifen
möglichst bald ersetzen oder repa‐
rieren lassen.
■ Bei Nässe und Schnee besonders vorsichtig fahren.

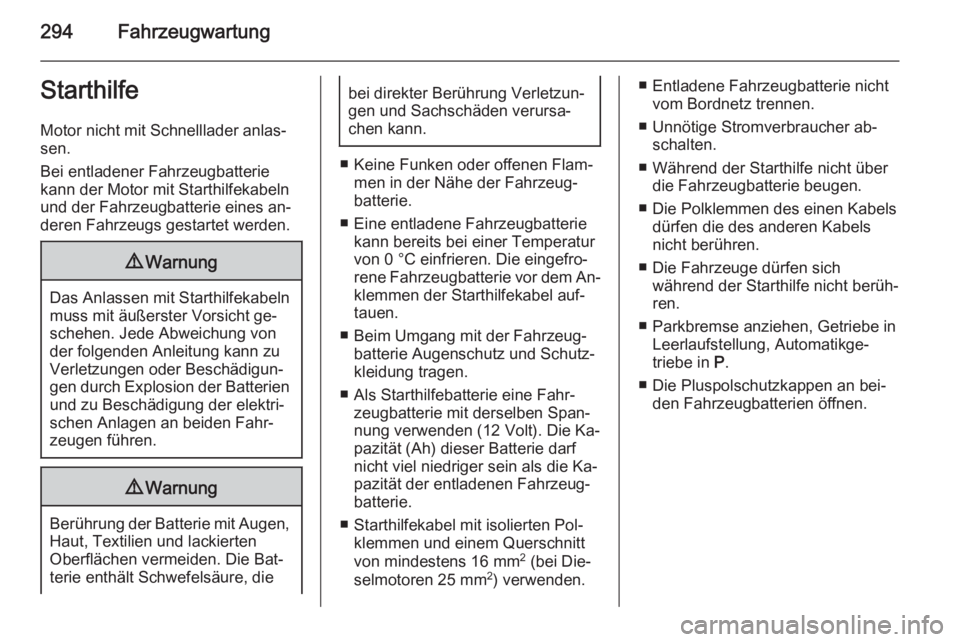

294FahrzeugwartungStarthilfeMotor nicht mit Schnelllader anlas‐sen.
Bei entladener Fahrzeugbatterie
kann der Motor mit Starthilfekabeln
und der Fahrzeugbatterie eines an‐
deren Fahrzeugs gestartet werden.9 Warnung
Das Anlassen mit Starthilfekabeln
muss mit äußerster Vorsicht ge‐
schehen. Jede Abweichung von
der folgenden Anleitung kann zu
Verletzungen oder Beschädigun‐
gen durch Explosion der Batterien und zu Beschädigung der elektri‐
schen Anlagen an beiden Fahr‐
zeugen führen.
9 Warnung
Berührung der Batterie mit Augen,
Haut, Textilien und lackierten
Oberflächen vermeiden. Die Bat‐
terie enthält Schwefelsäure, die
bei direkter Berührung Verletzun‐
gen und Sachschäden verursa‐
chen kann.
■ Keine Funken oder offenen Flam‐ men in der Nähe der Fahrzeug‐
batterie.
■ Eine entladene Fahrzeugbatterie kann bereits bei einer Temperatur
von 0 °C einfrieren. Die eingefro‐
rene Fahrzeugbatterie vor dem An‐ klemmen der Starthilfekabel auf‐
tauen.
■ Beim Umgang mit der Fahrzeug‐ batterie Augenschutz und Schutz‐
kleidung tragen.
■ Als Starthilfebatterie eine Fahr‐ zeugbatterie mit derselben Span‐
nung verwenden (12 Volt). Die Ka‐
pazität (Ah) dieser Batterie darf
nicht viel niedriger sein als die Ka‐ pazität der entladenen Fahrzeug‐batterie.
■ Starthilfekabel mit isolierten Pol‐ klemmen und einem Querschnitt
von mindestens 16 mm 2
(bei Die‐
selmotoren 25 mm 2
) verwenden.
■ Entladene Fahrzeugbatterie nicht
vom Bordnetz trennen.
■ Unnötige Stromverbraucher ab‐ schalten.
■ Während der Starthilfe nicht über die Fahrzeugbatterie beugen.
■ Die Polklemmen des einen Kabels dürfen die des anderen Kabels
nicht berühren.
■ Die Fahrzeuge dürfen sich während der Starthilfe nicht berüh‐
ren.
■ Parkbremse anziehen, Getriebe in Leerlaufstellung, Automatikge‐
triebe in P.
■ Die Pluspolschutzkappen an bei‐ den Fahrzeugbatterien öffnen.

Fahrzeugwartung295

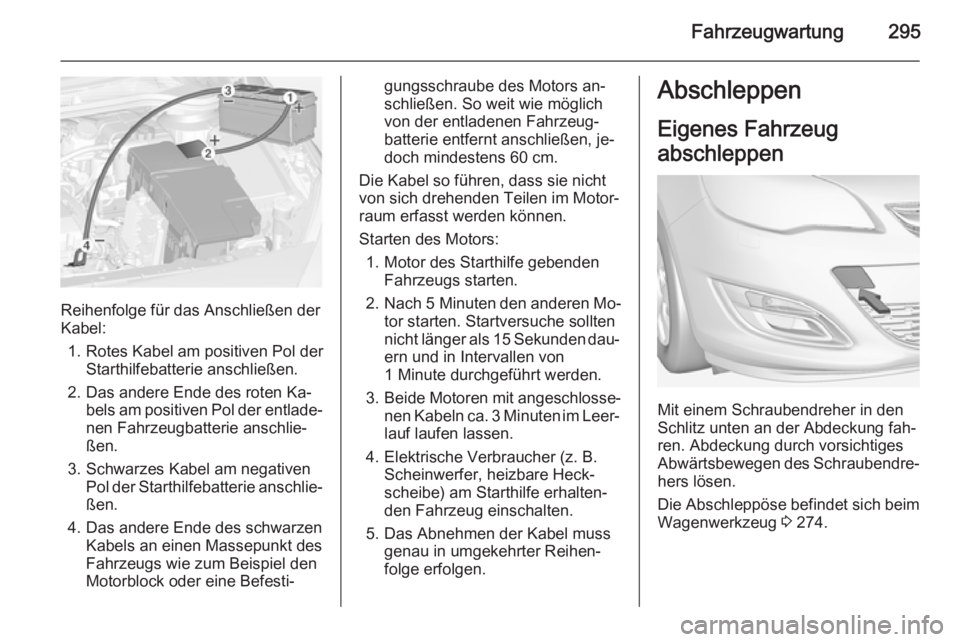

Reihenfolge für das Anschließen der
Kabel:
1. Rotes Kabel am positiven Pol der Starthilfebatterie anschließen.
2. Das andere Ende des roten Ka‐ bels am positiven Pol der entlade‐nen Fahrzeugbatterie anschlie‐
ßen.
3. Schwarzes Kabel am negativen Pol der Starthilfebatterie anschlie‐
ßen.
4. Das andere Ende des schwarzen Kabels an einen Massepunkt des
Fahrzeugs wie zum Beispiel den
Motorblock oder eine Befesti‐
gungsschraube des Motors an‐
schließen. So weit wie möglich
von der entladenen Fahrzeug‐
batterie entfernt anschließen, je‐
doch mindestens 60 cm.
Die Kabel so führen, dass sie nicht
von sich drehenden Teilen im Motor‐
raum erfasst werden können.
Starten des Motors: 1. Motor des Starthilfe gebenden Fahrzeugs starten.
2. Nach 5 Minuten den anderen Mo‐
tor starten. Startversuche sollten
nicht länger als 15 Sekunden dau‐ ern und in Intervallen von
1 Minute durchgeführt werden.
3. Beide Motoren mit angeschlosse‐
nen Kabeln ca. 3 Minuten im Leer‐ lauf laufen lassen.
4. Elektrische Verbraucher (z. B. Scheinwerfer, heizbare Heck‐
scheibe) am Starthilfe erhalten‐
den Fahrzeug einschalten.
5. Das Abnehmen der Kabel muss genau in umgekehrter Reihen‐
folge erfolgen.Abschleppen
Eigenes Fahrzeug
abschleppen
Mit einem Schraubendreher in den
Schlitz unten an der Abdeckung fah‐
ren. Abdeckung durch vorsichtiges
Abwärtsbewegen des Schraubendre‐ hers lösen.
Die Abschleppöse befindet sich beim
Wagenwerkzeug 3 274.

296Fahrzeugwartung

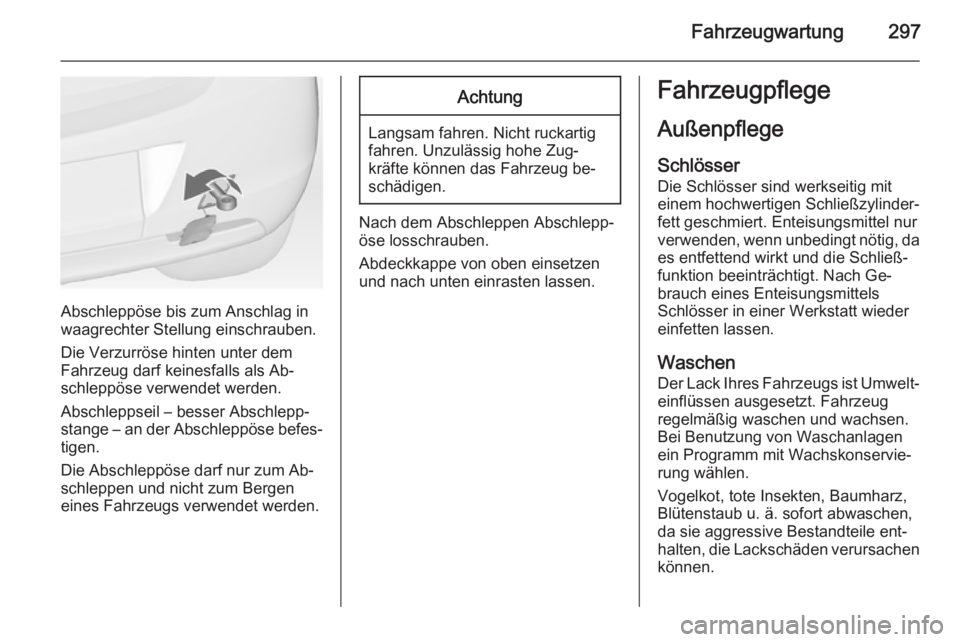

Abschleppöse bis zum Anschlag in
waagrechter Stellung einschrauben.
Abschleppseil – besser Abschlepp‐
stange – an der Abschleppöse befes‐ tigen.
Die Abschleppöse darf nur zum Ab‐
schleppen und nicht zum Bergen des
Fahrzeugs verwendet werden.
Die Zündung einschalten, um die
Lenkradsperre zu lösen und Brems‐
leuchten, Hupe und Scheibenwischer betätigen zu können.
Getriebe in Leerlaufstellung.
Achtung
Langsam fahren. Nicht ruckartig
fahren. Unzulässig hohe Zug‐
kräfte können das Fahrzeug be‐ schädigen.
Bei ausgeschaltetem Motor sind für
das Bremsen und Lenken bedeutend
höhere Kräfte erforderlich.
Das Umluftsystem einschalten und
die Fenster schließen, damit die Ab‐
gase des schleppenden Fahrzeugs
nicht eindringen können.
Fahrzeuge mit Automatikgetriebe:
Das Fahrzeug muss mit der Front in
Fahrtrichtung abgeschleppt werden,
darf nicht schneller als mit 80 km/h
und nicht weiter als 100 km ge‐
schleppt werden. In allen anderen
Fällen und bei defektem Getriebe
muss die Vorderachse angehoben
werden.
Hilfe einer Werkstatt in Anspruch neh‐ men.
Nach dem Abschleppen Abschlepp‐
öse losschrauben.
Abdeckkappe von oben einsetzen
und nach unten einrasten lassen.
Anderes Fahrzeug
abschleppen
Mit einem Schraubendreher in den
Schlitz an der unteren Beuge der Ab‐ deckung fahren. Abdeckung durch
vorsichtiges Abwärtsbewegen des
Schraubendrehers lösen.
Die Abschleppöse befindet sich beim
Wagenwerkzeug 3 274.

Fahrzeugwartung297
Abschleppöse bis zum Anschlag in
waagrechter Stellung einschrauben.
Die Verzurröse hinten unter dem Fahrzeug darf keinesfalls als Ab‐
schleppöse verwendet werden.
Abschleppseil – besser Abschlepp‐
stange – an der Abschleppöse befes‐ tigen.
Die Abschleppöse darf nur zum Ab‐
schleppen und nicht zum Bergen
eines Fahrzeugs verwendet werden.
Achtung
Langsam fahren. Nicht ruckartig
fahren. Unzulässig hohe Zug‐
kräfte können das Fahrzeug be‐ schädigen.
Nach dem Abschleppen Abschlepp‐
öse losschrauben.
Abdeckkappe von oben einsetzen
und nach unten einrasten lassen.
Fahrzeugpflege
Außenpflege
Schlösser Die Schlösser sind werkseitig mit
einem hochwertigen Schließzylinder‐
fett geschmiert. Enteisungsmittel nur verwenden, wenn unbedingt nötig, da
es entfettend wirkt und die Schließ‐
funktion beeinträchtigt. Nach Ge‐
brauch eines Enteisungsmittels
Schlösser in einer Werkstatt wieder
einfetten lassen.
Waschen
Der Lack Ihres Fahrzeugs ist Umwelt‐
einflüssen ausgesetzt. Fahrzeug
regelmäßig waschen und wachsen.
Bei Benutzung von Waschanlagen
ein Programm mit Wachskonservie‐
rung wählen.
Vogelkot, tote Insekten, Baumharz, Blütenstaub u. ä. sofort abwaschen,
da sie aggressive Bestandteile ent‐
halten, die Lackschäden verursachen können.

298Fahrzeugwartung
Bei Benutzung von Waschanlagendie Anweisungen der Waschanlagen‐
betreiber befolgen. Die Scheibenwi‐
scher für Windschutzscheibe und
Heckscheibe müssen ausgeschaltet
sein. Antenne und außen am Fahr‐
zeug montiertes Zubehör wie zum
Beispiel Dachgepäckträger usw. ent‐
fernen.
Beim Waschen von Hand auch die In‐ nenbereiche der Radkästen gründlich
ausspülen.
Kanten und Falze an geöffneten Tü‐
ren und Motorhaube sowie von die‐
sen verdeckte Bereiche reinigen.Achtung
Immer ein Reinigungsmittel mit
einem pH-Wert von 4 bis 9 ver‐
wenden.
Reinigungsmittel nicht auf heißen
Oberflächen verwenden.
Scharniere aller Türen von einer
Werkstatt einfetten lassen.
Motorraum nicht mit Dampf- oder
Hochdruckstrahler reinigen.
Fahrzeuge mit betätigbarem Marken‐ emblem: Beim Reinigen mit einem
Hochdruckstrahler im Bereich der
Hecktür einen Mindestabstand von
30 cm einhalten, um versehentliches
Entriegeln zu vermeiden.
Fahrzeug sorgfältig spülen und able‐
dern. Leder häufig ausspülen. Für
lackierte Flächen und Glas separate
Leder verwenden: Wachsrückstände
auf den Scheiben beeinträchtigen die Sicht.
Teerflecken nicht mit harten Gegen‐ ständen entfernen. Auf lackierten Flä‐
chen Teerentferner-Spray verwen‐
den.
Außenbeleuchtung
Die Abdeckungen von Scheinwerfern und anderen Leuchten sind aus
Kunststoff. Keine scheuernden, ät‐
zenden oder aggressiven Mittel und
keine Eiskratzer verwenden. Nicht
trocken säubern.
Polieren und Konservieren
Fahrzeug regelmäßig wachsen (spä‐
testens, wenn das Wasser nicht mehr abperlt). Der Lack trocknet sonst aus.Polieren ist nur dann erforderlich,
wenn die Lackierung matt und unan‐
sehnlich geworden ist oder sich Ab‐
lagerungen gebildet haben.
Lackpolitur mit Silikon bildet einen ab‐ weisenden Schutzfilm, der ein Kon‐servieren erübrigt.
Karosserieteile aus Kunststoff dürfen
nicht mit Wachs oder Politur behan‐
delt werden.
Scheiben und Wischerblätter Mit weichem, nicht faserndem Lap‐
pen oder mit Fensterleder unter Ver‐
wendung von Scheibenreiniger und
Insektenentferner reinigen.
Beim Säubern der Heckscheibe von
innen stets parallel zu den Heizele‐
menten wischen, um Beschädigun‐
gen zu vermeiden.
Zur mechanischen Eisentfernung
scharfkantigen Eiskratzer verwen‐
den. Eiskratzer fest auf die Scheibe drücken, damit kein Schmutz unter
den Eiskratzer gelangen und die
Scheibe zerkratzen kann.
