OPEL ASTRA J 2014 Betriebsanleitung (in German)

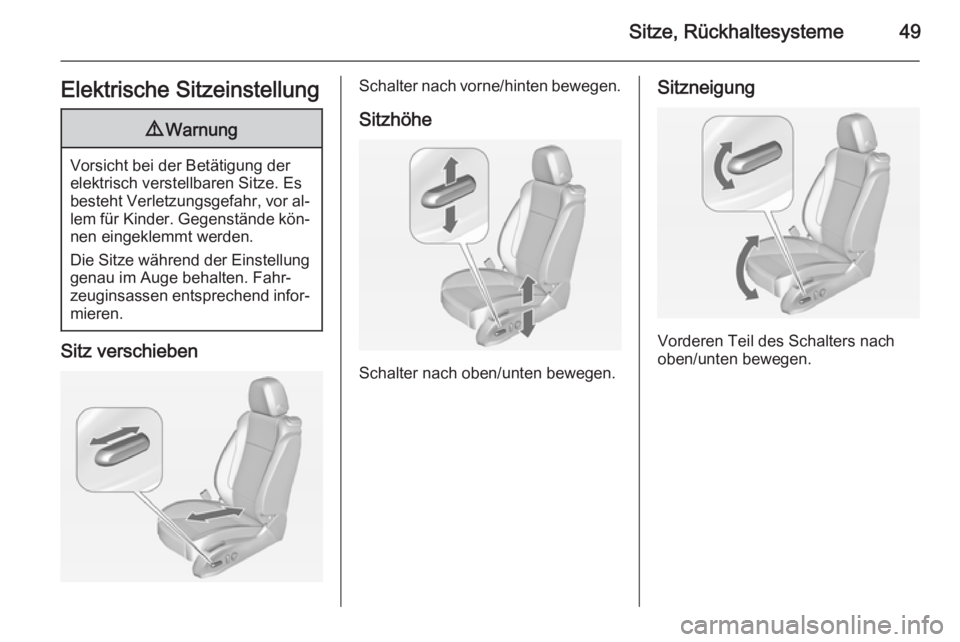

Sitze, Rückhaltesysteme49Elektrische Sitzeinstellung9Warnung
Vorsicht bei der Betätigung der
elektrisch verstellbaren Sitze. Es
besteht Verletzungsgefahr, vor al‐ lem für Kinder. Gegenstände kön‐
nen eingeklemmt werden.
Die Sitze während der Einstellung
genau im Auge behalten. Fahr‐
zeuginsassen entsprechend infor‐
mieren.
Sitz verschieben
Schalter nach vorne/hinten bewegen.
Sitzhöhe
Schalter nach oben/unten bewegen.
Sitzneigung
Vorderen Teil des Schalters nach
oben/unten bewegen.

50Sitze, Rückhaltesysteme

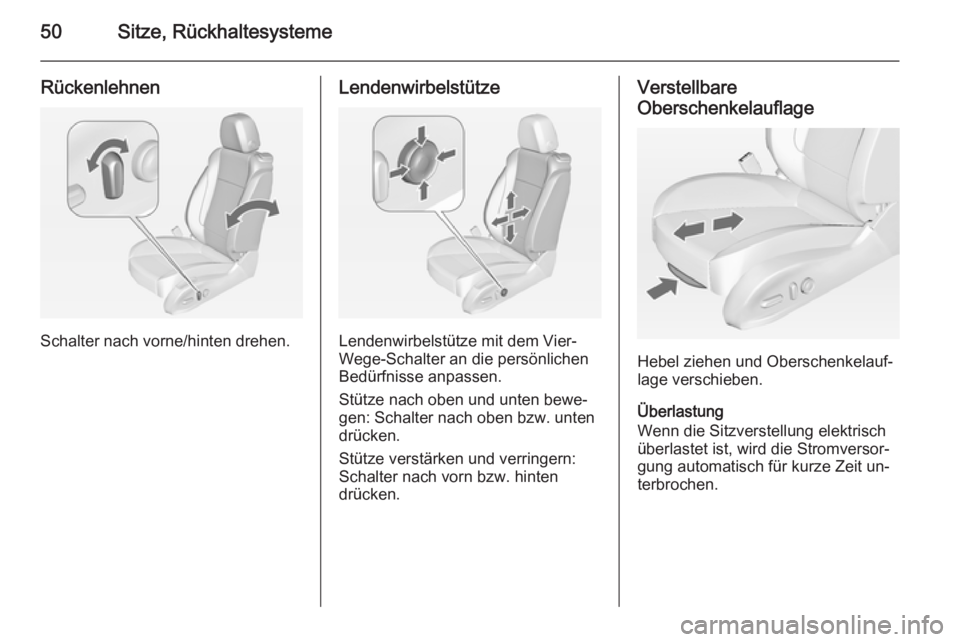

Rückenlehnen
Schalter nach vorne/hinten drehen.
Lendenwirbelstütze
Lendenwirbelstütze mit dem Vier-
Wege-Schalter an die persönlichen
Bedürfnisse anpassen.
Stütze nach oben und unten bewe‐
gen: Schalter nach oben bzw. unten
drücken.
Stütze verstärken und verringern:
Schalter nach vorn bzw. hinten
drücken.
Verstellbare
Oberschenkelauflage
Hebel ziehen und Oberschenkelauf‐
lage verschieben.
Überlastung
Wenn die Sitzverstellung elektrisch
überlastet ist, wird die Stromversor‐
gung automatisch für kurze Zeit un‐
terbrochen.

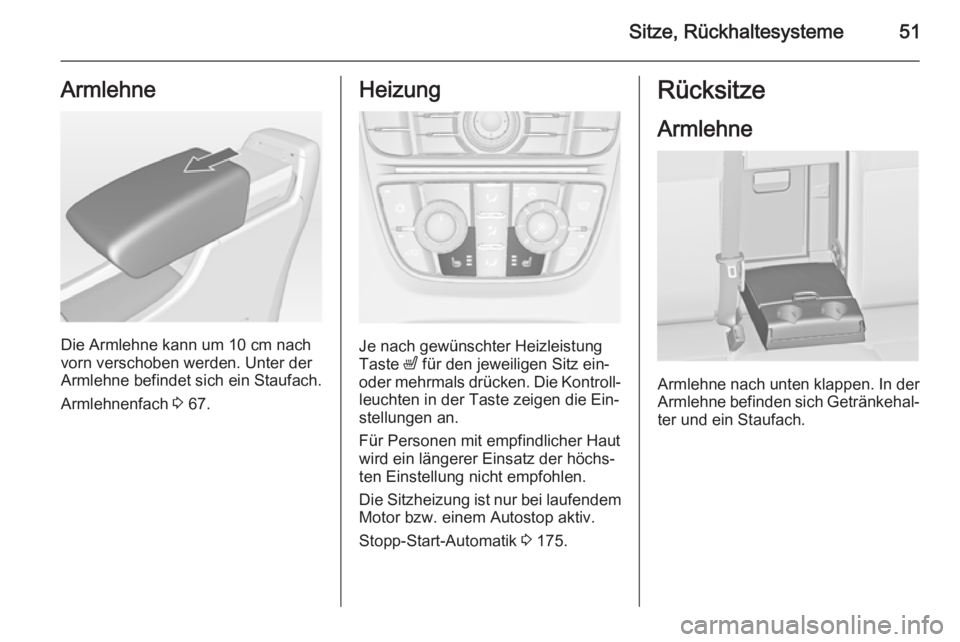

Sitze, Rückhaltesysteme51Armlehne
Die Armlehne kann um 10 cm nachvorn verschoben werden. Unter der
Armlehne befindet sich ein Staufach.
Armlehnenfach 3 67.
Heizung
Je nach gewünschter Heizleistung
Taste ß für den jeweiligen Sitz ein-
oder mehrmals drücken. Die Kontroll‐
leuchten in der Taste zeigen die Ein‐ stellungen an.
Für Personen mit empfindlicher Haut
wird ein längerer Einsatz der höchs‐
ten Einstellung nicht empfohlen.
Die Sitzheizung ist nur bei laufendem
Motor bzw. einem Autostop aktiv.
Stopp-Start-Automatik 3 175.
Rücksitze
Armlehne
Armlehne nach unten klappen. In derArmlehne befinden sich Getränkehal‐
ter und ein Staufach.

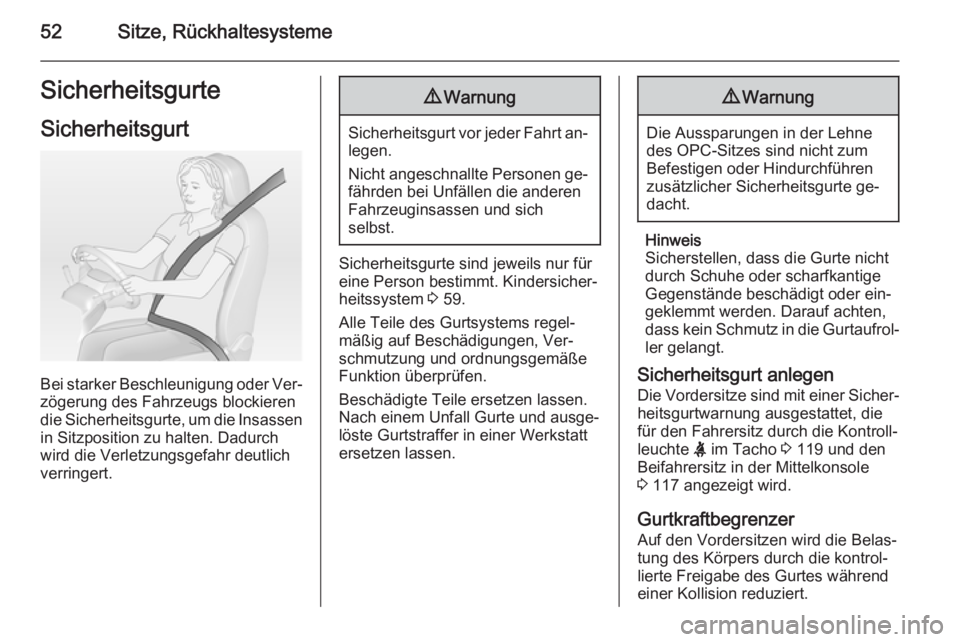

52Sitze, RückhaltesystemeSicherheitsgurte
Sicherheitsgurt
Bei starker Beschleunigung oder Ver‐
zögerung des Fahrzeugs blockieren
die Sicherheitsgurte, um die Insassen in Sitzposition zu halten. Dadurch
wird die Verletzungsgefahr deutlich
verringert.
9 Warnung
Sicherheitsgurt vor jeder Fahrt an‐
legen.
Nicht angeschnallte Personen ge‐
fährden bei Unfällen die anderen
Fahrzeuginsassen und sich
selbst.
Sicherheitsgurte sind jeweils nur für
eine Person bestimmt. Kindersicher‐
heitssystem 3 59.
Alle Teile des Gurtsystems regel‐
mäßig auf Beschädigungen, Ver‐
schmutzung und ordnungsgemäße
Funktion überprüfen.
Beschädigte Teile ersetzen lassen.
Nach einem Unfall Gurte und ausge‐ löste Gurtstraffer in einer Werkstatt
ersetzen lassen.
9 Warnung
Die Aussparungen in der Lehne
des OPC-Sitzes sind nicht zum
Befestigen oder Hindurchführen
zusätzlicher Sicherheitsgurte ge‐
dacht.
Hinweis
Sicherstellen, dass die Gurte nicht durch Schuhe oder scharfkantige
Gegenstände beschädigt oder ein‐
geklemmt werden. Darauf achten,
dass kein Schmutz in die Gurtaufrol‐
ler gelangt.
Sicherheitsgurt anlegen Die Vordersitze sind mit einer Sicher‐heitsgurtwarnung ausgestattet, die
für den Fahrersitz durch die Kontroll‐
leuchte X im Tacho 3 119 und den
Beifahrersitz in der Mittelkonsole
3 117 angezeigt wird.
Gurtkraftbegrenzer
Auf den Vordersitzen wird die Belas‐
tung des Körpers durch die kontrol‐
lierte Freigabe des Gurtes während
einer Kollision reduziert.

Sitze, Rückhaltesysteme53

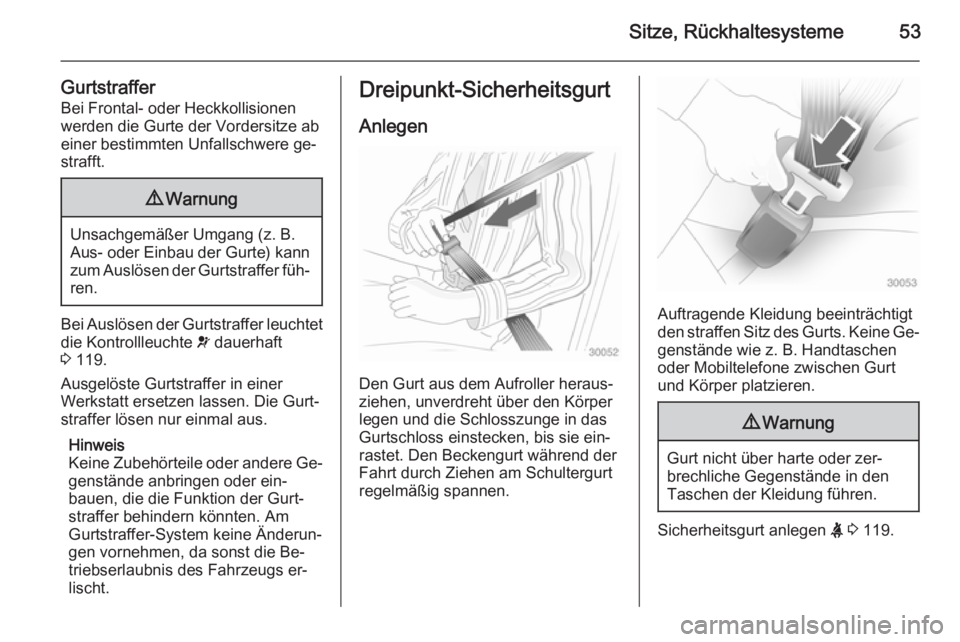

Gurtstraffer
Bei Frontal- oder Heckkollisionen
werden die Gurte der Vordersitze ab
einer bestimmten Unfallschwere ge‐
strafft.9 Warnung
Unsachgemäßer Umgang (z. B.
Aus- oder Einbau der Gurte) kann zum Auslösen der Gurtstraffer füh‐
ren.
Bei Auslösen der Gurtstraffer leuchtet
die Kontrollleuchte v dauerhaft
3 119.
Ausgelöste Gurtstraffer in einer
Werkstatt ersetzen lassen. Die Gurt‐ straffer lösen nur einmal aus.
Hinweis
Keine Zubehörteile oder andere Ge‐ genstände anbringen oder ein‐
bauen, die die Funktion der Gurt‐
straffer behindern könnten. Am
Gurtstraffer-System keine Änderun‐
gen vornehmen, da sonst die Be‐
triebserlaubnis des Fahrzeugs er‐
lischt.
Dreipunkt-Sicherheitsgurt
Anlegen
Den Gurt aus dem Aufroller heraus‐
ziehen, unverdreht über den Körper
legen und die Schlosszunge in das
Gurtschloss einstecken, bis sie ein‐
rastet. Den Beckengurt während der
Fahrt durch Ziehen am Schultergurt
regelmäßig spannen.
Auftragende Kleidung beeinträchtigt
den straffen Sitz des Gurts. Keine Ge‐
genstände wie z. B. Handtaschen
oder Mobiltelefone zwischen Gurt
und Körper platzieren.
9 Warnung
Gurt nicht über harte oder zer‐
brechliche Gegenstände in den
Taschen der Kleidung führen.
Sicherheitsgurt anlegen X 3 119.

54Sitze, Rückhaltesysteme

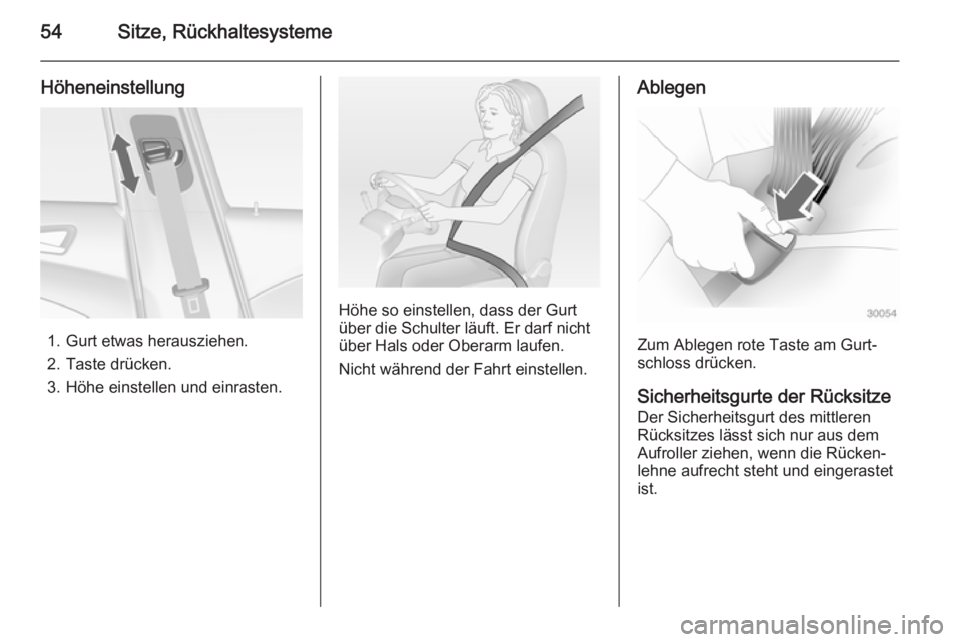

Höheneinstellung
1. Gurt etwas herausziehen.
2. Taste drücken.
3. Höhe einstellen und einrasten.
Höhe so einstellen, dass der Gurt
über die Schulter läuft. Er darf nicht
über Hals oder Oberarm laufen.
Nicht während der Fahrt einstellen.
Ablegen
Zum Ablegen rote Taste am Gurt‐
schloss drücken.
Sicherheitsgurte der Rücksitze
Der Sicherheitsgurt des mittleren
Rücksitzes lässt sich nur aus dem
Aufroller ziehen, wenn die Rücken‐
lehne aufrecht steht und eingerastet
ist.

Sitze, Rückhaltesysteme55

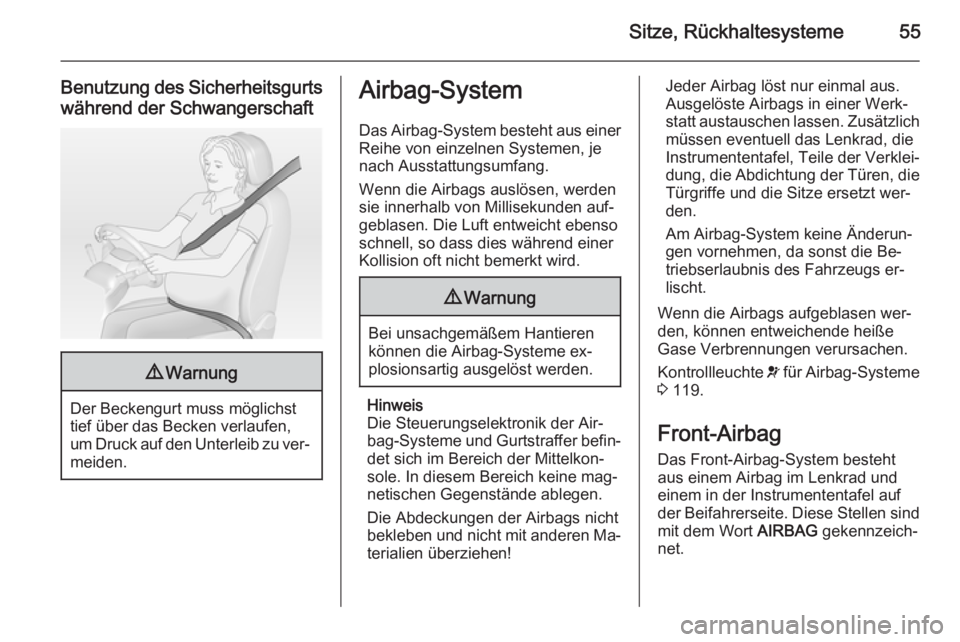

Benutzung des Sicherheitsgurts
während der Schwangerschaft9 Warnung
Der Beckengurt muss möglichst
tief über das Becken verlaufen,
um Druck auf den Unterleib zu ver‐ meiden.
Airbag-System
Das Airbag-System besteht aus einer Reihe von einzelnen Systemen, je
nach Ausstattungsumfang.
Wenn die Airbags auslösen, werden
sie innerhalb von Millisekunden auf‐
geblasen. Die Luft entweicht ebenso
schnell, so dass dies während einer
Kollision oft nicht bemerkt wird.9 Warnung
Bei unsachgemäßem Hantieren
können die Airbag-Systeme ex‐
plosionsartig ausgelöst werden.
Hinweis
Die Steuerungselektronik der Air‐
bag-Systeme und Gurtstraffer befin‐ det sich im Bereich der Mittelkon‐
sole. In diesem Bereich keine mag‐
netischen Gegenstände ablegen.
Die Abdeckungen der Airbags nicht
bekleben und nicht mit anderen Ma‐
terialien überziehen!
Jeder Airbag löst nur einmal aus.
Ausgelöste Airbags in einer Werk‐
statt austauschen lassen. Zusätzlich
müssen eventuell das Lenkrad, die
Instrumententafel, Teile der Verklei‐
dung, die Abdichtung der Türen, die Türgriffe und die Sitze ersetzt wer‐
den.
Am Airbag-System keine Änderun‐
gen vornehmen, da sonst die Be‐ triebserlaubnis des Fahrzeugs er‐
lischt.
Wenn die Airbags aufgeblasen wer‐
den, können entweichende heiße
Gase Verbrennungen verursachen.
Kontrollleuchte v für Airbag-Systeme
3 119.
Front-Airbag Das Front-Airbag-System bestehtaus einem Airbag im Lenkrad und
einem in der Instrumententafel auf
der Beifahrerseite. Diese Stellen sind
mit dem Wort AIRBAG gekennzeich‐
net.

56Sitze, Rückhaltesysteme

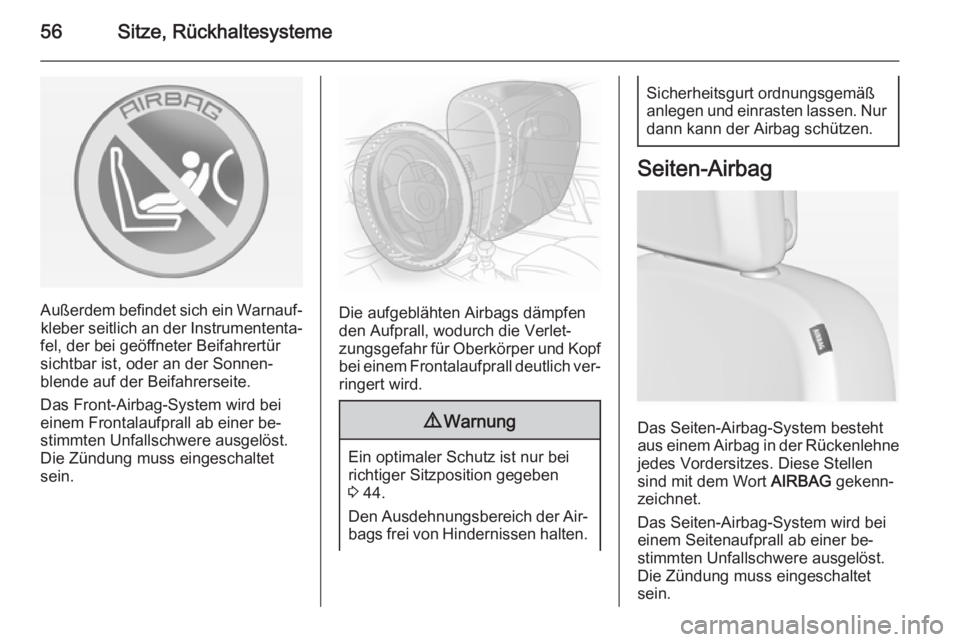

Außerdem befindet sich ein Warnauf‐kleber seitlich an der Instrumententa‐
fel, der bei geöffneter Beifahrertür
sichtbar ist, oder an der Sonnen‐
blende auf der Beifahrerseite.
Das Front-Airbag-System wird bei
einem Frontalaufprall ab einer be‐
stimmten Unfallschwere ausgelöst.
Die Zündung muss eingeschaltet
sein.Die aufgeblähten Airbags dämpfen
den Aufprall, wodurch die Verlet‐
zungsgefahr für Oberkörper und Kopf bei einem Frontalaufprall deutlich ver‐
ringert wird.
9 Warnung
Ein optimaler Schutz ist nur bei
richtiger Sitzposition gegeben
3 44.
Den Ausdehnungsbereich der Air‐ bags frei von Hindernissen halten.
Sicherheitsgurt ordnungsgemäß
anlegen und einrasten lassen. Nur
dann kann der Airbag schützen.
Seiten-Airbag
Das Seiten-Airbag-System besteht
aus einem Airbag in der Rückenlehne jedes Vordersitzes. Diese Stellen
sind mit dem Wort AIRBAG gekenn‐
zeichnet.
Das Seiten-Airbag-System wird bei
einem Seitenaufprall ab einer be‐
stimmten Unfallschwere ausgelöst.
Die Zündung muss eingeschaltet
sein.

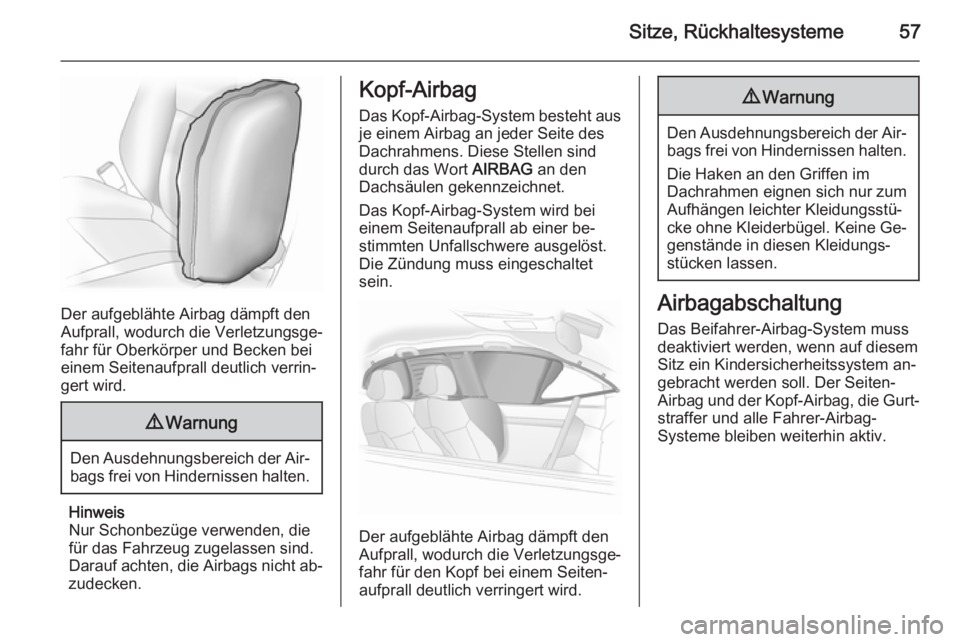

Sitze, Rückhaltesysteme57
Der aufgeblähte Airbag dämpft den
Aufprall, wodurch die Verletzungsge‐
fahr für Oberkörper und Becken bei
einem Seitenaufprall deutlich verrin‐
gert wird.
9 Warnung
Den Ausdehnungsbereich der Air‐
bags frei von Hindernissen halten.
Hinweis
Nur Schonbezüge verwenden, die
für das Fahrzeug zugelassen sind.
Darauf achten, die Airbags nicht ab‐
zudecken.
Kopf-Airbag
Das Kopf-Airbag-System besteht aus
je einem Airbag an jeder Seite des
Dachrahmens. Diese Stellen sind
durch das Wort AIRBAG an den
Dachsäulen gekennzeichnet.
Das Kopf-Airbag-System wird bei
einem Seitenaufprall ab einer be‐
stimmten Unfallschwere ausgelöst.
Die Zündung muss eingeschaltet
sein.
Der aufgeblähte Airbag dämpft den
Aufprall, wodurch die Verletzungsge‐
fahr für den Kopf bei einem Seiten‐
aufprall deutlich verringert wird.
9 Warnung
Den Ausdehnungsbereich der Air‐
bags frei von Hindernissen halten.
Die Haken an den Griffen im
Dachrahmen eignen sich nur zum
Aufhängen leichter Kleidungsstü‐
cke ohne Kleiderbügel. Keine Ge‐
genstände in diesen Kleidungs‐
stücken lassen.
Airbagabschaltung
Das Beifahrer-Airbag-System muss
deaktiviert werden, wenn auf diesem
Sitz ein Kindersicherheitssystem an‐ gebracht werden soll. Der Seiten-
Airbag und der Kopf-Airbag, die Gurt‐
straffer und alle Fahrer-Airbag-
Systeme bleiben weiterhin aktiv.

58Sitze, Rückhaltesysteme

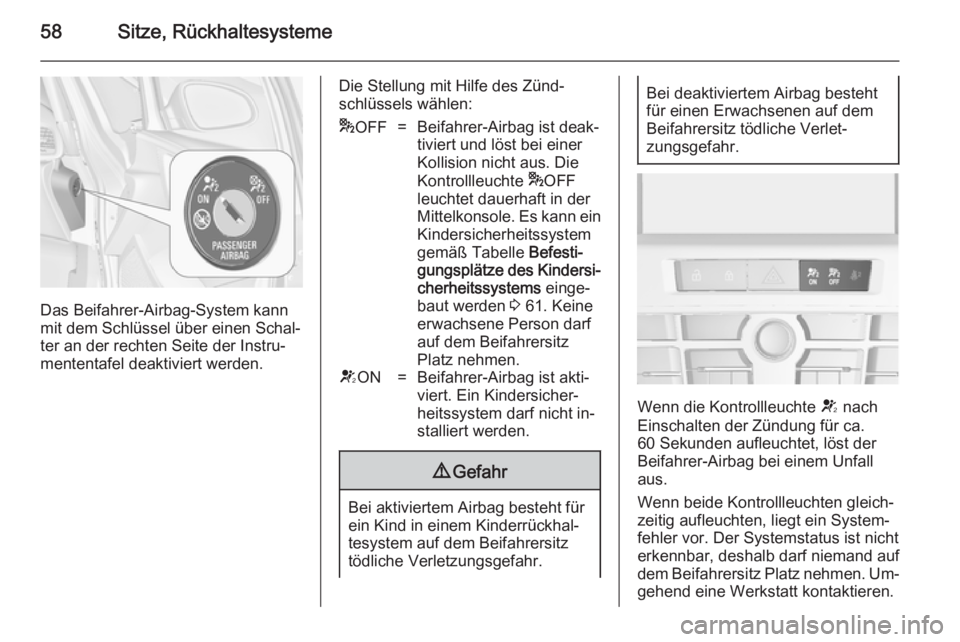

Das Beifahrer-Airbag-System kann
mit dem Schlüssel über einen Schal‐
ter an der rechten Seite der Instru‐
mententafel deaktiviert werden.
Die Stellung mit Hilfe des Zünd‐
schlüssels wählen:* OFF=Beifahrer-Airbag ist deak‐
tiviert und löst bei einer
Kollision nicht aus. Die
Kontrollleuchte *OFF
leuchtet dauerhaft in der
Mittelkonsole. Es kann ein Kindersicherheitssystem
gemäß Tabelle Befesti‐
gungsplätze des Kindersi‐
cherheitssystems einge‐
baut werden 3 61. Keine
erwachsene Person darf auf dem Beifahrersitz
Platz nehmen.V ON=Beifahrer-Airbag ist akti‐
viert. Ein Kindersicher‐
heitssystem darf nicht in‐
stalliert werden.9 Gefahr
Bei aktiviertem Airbag besteht für
ein Kind in einem Kinderrückhal‐ tesystem auf dem Beifahrersitz
tödliche Verletzungsgefahr.
Bei deaktiviertem Airbag besteht
für einen Erwachsenen auf dem
Beifahrersitz tödliche Verlet‐
zungsgefahr.
Wenn die Kontrollleuchte V nach
Einschalten der Zündung für ca.
60 Sekunden aufleuchtet, löst der
Beifahrer-Airbag bei einem Unfall
aus.
Wenn beide Kontrollleuchten gleich‐
zeitig aufleuchten, liegt ein System‐
fehler vor. Der Systemstatus ist nicht
erkennbar, deshalb darf niemand auf
dem Beifahrersitz Platz nehmen. Um‐
gehend eine Werkstatt kontaktieren.
