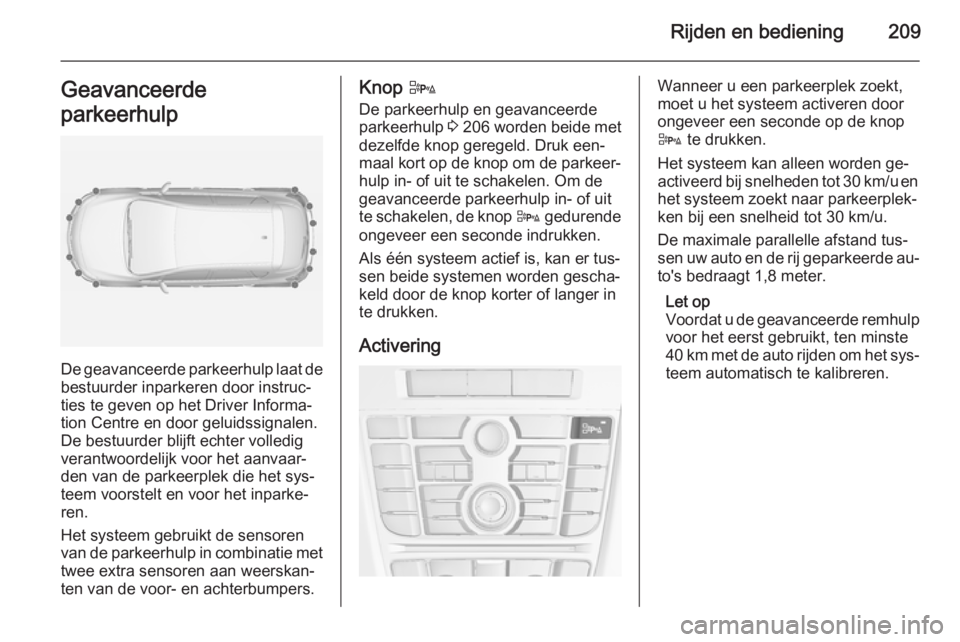

Rijden en bediening209Geavanceerde
parkeerhulp
De geavanceerde parkeerhulp laat de bestuurder inparkeren door instruc‐
ties te geven op het Driver Informa‐ tion Centre en door geluidssignalen.
De bestuurder blijft echter volledig
verantwoordelijk voor het aanvaar‐
den van de parkeerplek die het sys‐
teem voorstelt en voor het inparke‐
ren.
Het systeem gebruikt de sensoren van de parkeerhulp in combinatie met
twee extra sensoren aan weerskan‐
ten van de voor- en achterbumpers.
Knop D
De parkeerhulp en geavanceerde
parkeerhulp 3 206 worden beide met
dezelfde knop geregeld. Druk een‐
maal kort op de knop om de parkeer‐
hulp in- of uit te schakelen. Om de
geavanceerde parkeerhulp in- of uit
te schakelen, de knop D gedurende
ongeveer een seconde indrukken.
Als één systeem actief is, kan er tus‐
sen beide systemen worden gescha‐
keld door de knop korter of langer in
te drukken.
ActiveringWanneer u een parkeerplek zoekt,
moet u het systeem activeren door
ongeveer een seconde op de knop
D te drukken.
Het systeem kan alleen worden ge‐ activeerd bij snelheden tot 30 km/u en het systeem zoekt naar parkeerplek‐
ken bij een snelheid tot 30 km/u.
De maximale parallelle afstand tus‐ sen uw auto en de rij geparkeerde au‐
to's bedraagt 1,8 meter.
Let op
Voordat u de geavanceerde remhulp voor het eerst gebruikt, ten minste
40 km met de auto rijden om het sys‐
teem automatisch te kalibreren.

210Rijden en bediening

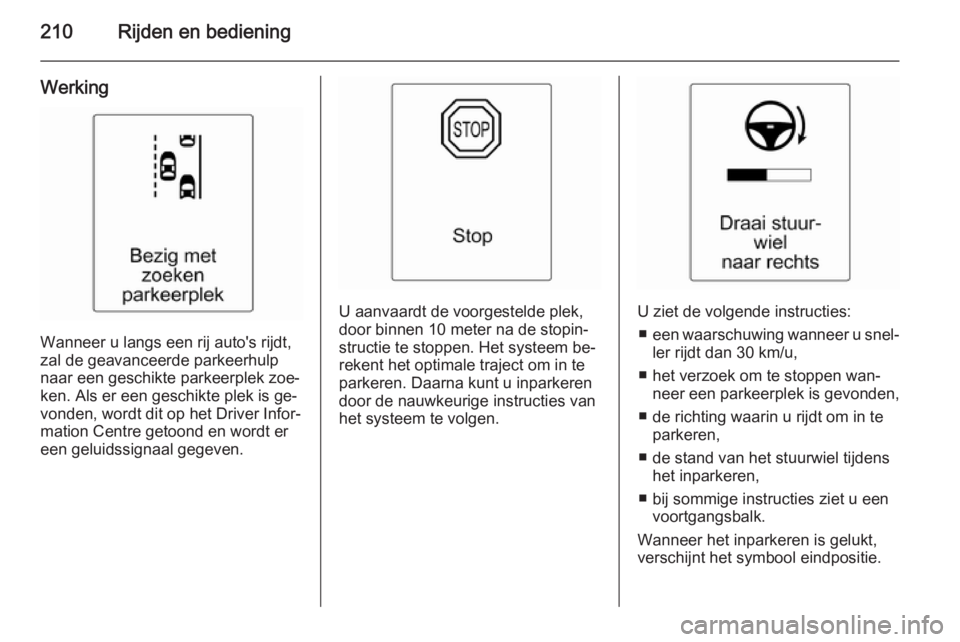

Werking
Wanneer u langs een rij auto's rijdt,
zal de geavanceerde parkeerhulp
naar een geschikte parkeerplek zoe‐
ken. Als er een geschikte plek is ge‐
vonden, wordt dit op het Driver Infor‐ mation Centre getoond en wordt er
een geluidssignaal gegeven.
U aanvaardt de voorgestelde plek, door binnen 10 meter na de stopin‐
structie te stoppen. Het systeem be‐
rekent het optimale traject om in te
parkeren. Daarna kunt u inparkeren
door de nauwkeurige instructies van
het systeem te volgen.U ziet de volgende instructies:
■ een waarschuwing wanneer u snel‐
ler rijdt dan 30 km/u,
■ het verzoek om te stoppen wan‐ neer een parkeerplek is gevonden,
■ de richting waarin u rijdt om in te parkeren,
■ de stand van het stuurwiel tijdens het inparkeren,
■ bij sommige instructies ziet u een voortgangsbalk.
Wanneer het inparkeren is gelukt,
verschijnt het symbool eindpositie.

Rijden en bediening211
Als u niet binnen 10 meter stopt nadat
het systeem een parkeerplek heeft
voorgesteld, zoekt het systeem naar
een andere geschikte plek.
Aan de overkant parkeren
Het systeem is geconfigureerd om naar parkeerplekken aan de passa‐gierskant te zoeken. Om parkeerplek‐ ken aan de bestuurderszijde te vin‐
den, de richtingaanwijzer naar de be‐
stuurderszijde schakelen.
Weergaveprioriteit
Nadat u de geavanceerde parkeer‐
hulp hebt geactiveerd, verschijnt er
een bericht op het Driver Information
Centre. De weergave van teksten met een hogere prioriteit, zoals boordin‐
formatie 3 132 , krijgt voorrang. Nadat
u hiermee akkoord bent gegaan door
op de knop SET/CLR te drukken, ke‐
ren de parkeerinstructies terug en
kunt u doorgaan met parkeren.
Deactivering
Het systeem wordt gedeactiveerd:
■ knop D ongeveer een seconde
indrukken
■ nadat het inparkeren is gelukt
■ wanneer u sneller rijdt dan 30 km/u
■ wanneer u de ontsteking uitscha‐ kelt
Wanneer u het systeem deactiveert of wanneer het zichzelf deactiveert tij‐ dens het inparkeren, dan verschijnt
Parkeren gedeactiveerd op het Driver
Information Centre.Storing
Er verschijnt een tekst op het Driver
Information Centre wanneer:
■ er een storing in het systeem zit
■ u de parkeermanoeuvre niet goed afmaakt
■ het systeem buiten werking is

212Rijden en bediening

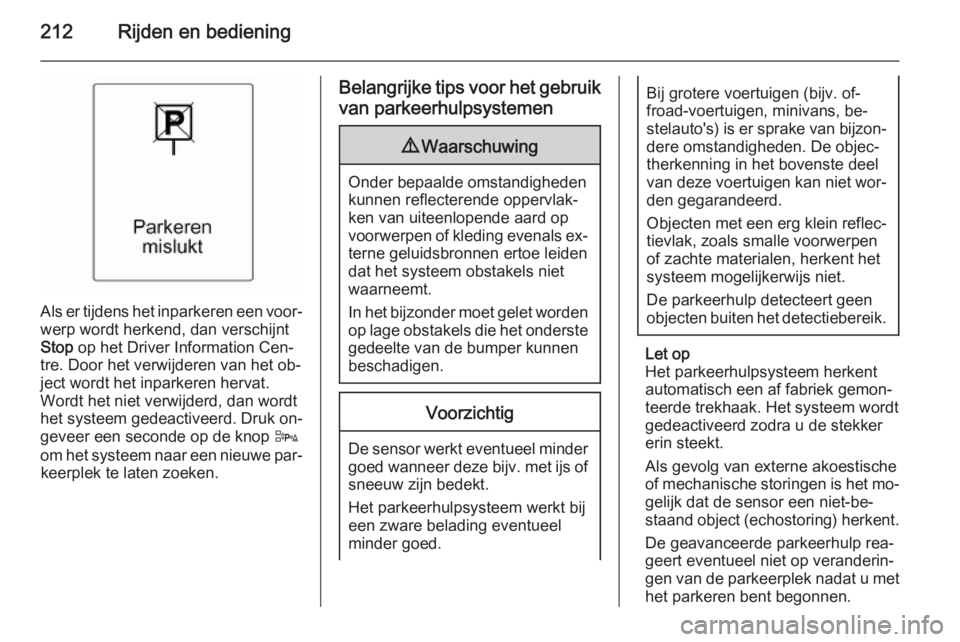

Als er tijdens het inparkeren een voor‐
werp wordt herkend, dan verschijnt
Stop op het Driver Information Cen‐
tre. Door het verwijderen van het ob‐
ject wordt het inparkeren hervat.
Wordt het niet verwijderd, dan wordt
het systeem gedeactiveerd. Druk on‐
geveer een seconde op de knop D
om het systeem naar een nieuwe par‐ keerplek te laten zoeken.
Belangrijke tips voor het gebruik
van parkeerhulpsystemen9 Waarschuwing
Onder bepaalde omstandigheden
kunnen reflecterende oppervlak‐
ken van uiteenlopende aard op
voorwerpen of kleding evenals ex‐ terne geluidsbronnen ertoe leiden
dat het systeem obstakels niet
waarneemt.
In het bijzonder moet gelet worden
op lage obstakels die het onderste gedeelte van de bumper kunnen
beschadigen.
Voorzichtig
De sensor werkt eventueel minder goed wanneer deze bijv. met ijs of sneeuw zijn bedekt.
Het parkeerhulpsysteem werkt bij
een zware belading eventueel
minder goed.
Bij grotere voertuigen (bijv. of‐
froad-voertuigen, minivans, be‐
stelauto's) is er sprake van bijzon‐
dere omstandigheden. De objec‐
therkenning in het bovenste deel
van deze voertuigen kan niet wor‐ den gegarandeerd.
Objecten met een erg klein reflec‐
tievlak, zoals smalle voorwerpen of zachte materialen, herkent het
systeem mogelijkerwijs niet.
De parkeerhulp detecteert geen
objecten buiten het detectiebereik.
Let op
Het parkeerhulpsysteem herkent
automatisch een af fabriek gemon‐
teerde trekhaak. Het systeem wordt
gedeactiveerd zodra u de stekker
erin steekt.
Als gevolg van externe akoestische
of mechanische storingen is het mo‐
gelijk dat de sensor een niet-be‐
staand object (echostoring) herkent.
De geavanceerde parkeerhulp rea‐
geert eventueel niet op veranderin‐ gen van de parkeerplek nadat u met het parkeren bent begonnen.

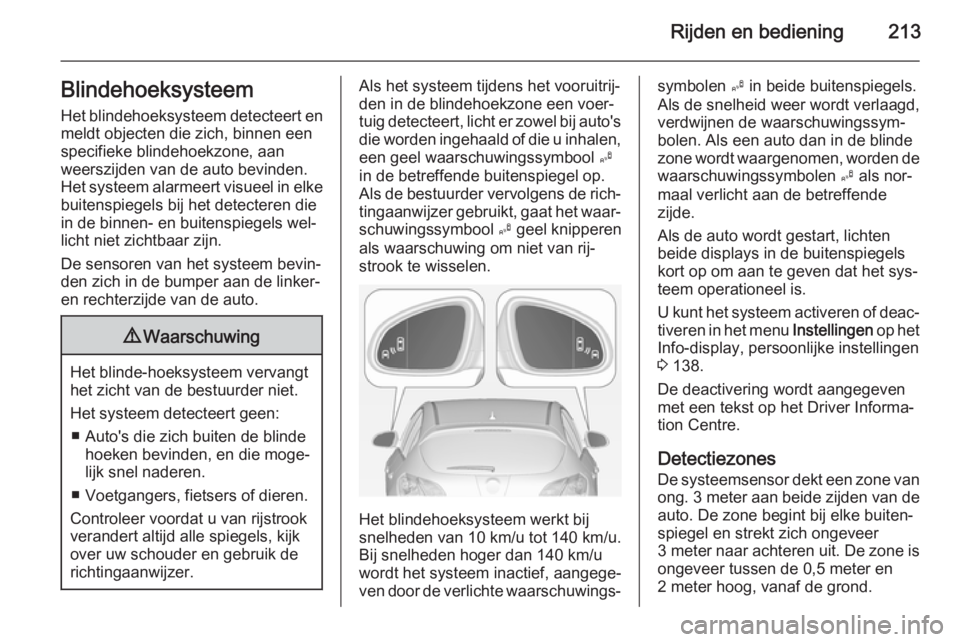

Rijden en bediening213Blindehoeksysteem
Het blindehoeksysteem detecteert en meldt objecten die zich, binnen een
specifieke blindehoekzone, aan
weerszijden van de auto bevinden.
Het systeem alarmeert visueel in elke buitenspiegels bij het detecteren die
in de binnen- en buitenspiegels wel‐
licht niet zichtbaar zijn.
De sensoren van het systeem bevin‐ den zich in de bumper aan de linker-
en rechterzijde van de auto.9 Waarschuwing
Het blinde-hoeksysteem vervangt
het zicht van de bestuurder niet.
Het systeem detecteert geen: ■ Auto's die zich buiten de blinde hoeken bevinden, en die moge‐
lijk snel naderen.
■ Voetgangers, fietsers of dieren.
Controleer voordat u van rijstrook
verandert altijd alle spiegels, kijk
over uw schouder en gebruik de
richtingaanwijzer.
Als het systeem tijdens het vooruitrij‐
den in de blindehoekzone een voer‐
tuig detecteert, licht er zowel bij auto's
die worden ingehaald of die u inhalen, een geel waarschuwingssymbool B
in de betreffende buitenspiegel op.
Als de bestuurder vervolgens de rich‐
tingaanwijzer gebruikt, gaat het waar‐
schuwingssymbool B geel knipperen
als waarschuwing om niet van rij‐
strook te wisselen.
Het blindehoeksysteem werkt bij
snelheden van 10 km/u tot 140 km/u. Bij snelheden hoger dan 140 km/u
wordt het systeem inactief, aangege‐
ven door de verlichte waarschuwings‐
symbolen B in beide buitenspiegels.
Als de snelheid weer wordt verlaagd,
verdwijnen de waarschuwingssym‐
bolen. Als een auto dan in de blinde
zone wordt waargenomen, worden de
waarschuwingssymbolen B als nor‐
maal verlicht aan de betreffende
zijde.
Als de auto wordt gestart, lichten beide displays in de buitenspiegels
kort op om aan te geven dat het sys‐
teem operationeel is.
U kunt het systeem activeren of deac‐ tiveren in het menu Instellingen op het
Info-display, persoonlijke instellingen 3 138.
De deactivering wordt aangegeven
met een tekst op het Driver Informa‐
tion Centre.
Detectiezones
De systeemsensor dekt een zone van ong. 3 meter aan beide zijden van de
auto. De zone begint bij elke buiten‐
spiegel en strekt zich ongeveer
3 meter naar achteren uit. De zone is
ongeveer tussen de 0,5 meter en
2 meter hoog, vanaf de grond.

214Rijden en bediening
Het systeem wordt geactiveerd als er
een aanhangwagen aangekoppeld is.
Het blindehoeksysteem is ontworpen
om stilstaande voorwerpen zoals
vangrails, lantaarnpalen, stoepran‐
den, muren en balken te negeren.
Geparkeerde voertuigen of tege‐
moetkomende voertuigen worden
niet gedetecteerd.
Storing
Het kan soms voorkomen dat het sys‐ teem geen signaal afgeeft, bij natte
weersomstandigheden zal dit vaker
optreden.
Het blindehoeksysteem werkt niet als de bumper aan de linker- of rechter‐
zijde vervuild is met modder, vuil,
sneeuw, ijs, slijk, of tijdens hevige re‐ genval. Instructies voor reinigen
3 290.
Bij een storing in het systeem of als het systeem door tijdelijke omstan‐digheden niet operationeel is, dan
verschijnt er een melding in het Driver
Information Centre. De hulp van een
werkplaats inroepen.Achteruitkijkcamera
De achteruitkijkcamera helpt de be‐
stuurder bij het achteruitrijden door
middel van een weergave van het ge‐
bied achter de auto.
Het camerabeeld wordt getoond in de
Colour-Info-Display.9 Waarschuwing
De achteruitrijcamera kan nooit
het zicht van de bestuurder ver‐
vangen. Let op: voorwerpen die
zich buiten het bereik van de ca‐
mera en de sensoren van de ge‐
avanceerde parkeerhulp bevin‐
den, bijv. onder de bumper of on‐
der de auto, worden niet getoond.
Rijd nooit achteruit als u alleen op het Info-Display hebt gekeken.
Controleer eerst de omgeving aan
de achterzijde en rondom de auto
voordat u achteruit rijdt.
Activering
De achteruitkijkcamera wordt auto‐matisch ingeschakeld als de auto in
de achteruitversnelling wordt gescha‐
keld.
Werking
De camera bevindt zich in de hand‐
greep van de achterklep en heeft een zichthoek van 130°.

Rijden en bediening215
Vanwege de hoge positie van de ca‐
mera is, bij wijze van leidraad voor de
positie, de achterbumper op het dis‐
play zichtbaar.
De camera bestrijkt slechts een be‐
perkt gebied. De afstand op het beeld op de display, verschilt van de wer‐
kelijke afstand.
Geleidingsstrepen
Dynamische-geleidingsstrepen zijn
horizontale lijnen met een onderlinge
afstand van 1 meter, die op de afbeel‐ ding zijn geprojecteerd om de afstand
tot de getoonde objecten te kunnen
bepalen.De baan van de auto wordt afgebeeld
overeenkomstig de stuurhoek.
U kunt de functie deactiveren in het
menu Instellingen op het Info-display.
Persoonlijke instellingen 3 138.
Waarschuwingssymbolen
Waarschuwingssymbolen zijn op het
beeld weergegeven als driehoekjes
9 en geven obstakels aan die door de
achtersensoren van de geavan‐
ceerde parkeerhulp zijn geconsta‐
teerd.
Display-instellingen
De helderheid kan worden ingesteld
via de toetsen omhoog/omlaag op de
multifunctionele knop.
Het contrast kan worden ingesteld via de toetsen links/rechts op de multi‐
functionele knop.
Deactivering De camera wordt gedeactiveerd wan‐
neer een bepaalde snelheid vooruit
wordt overschreden of als de achter‐ uitversnelling gedurende ong.
10 seconden niet is ingeschakeld.

216Rijden en bediening

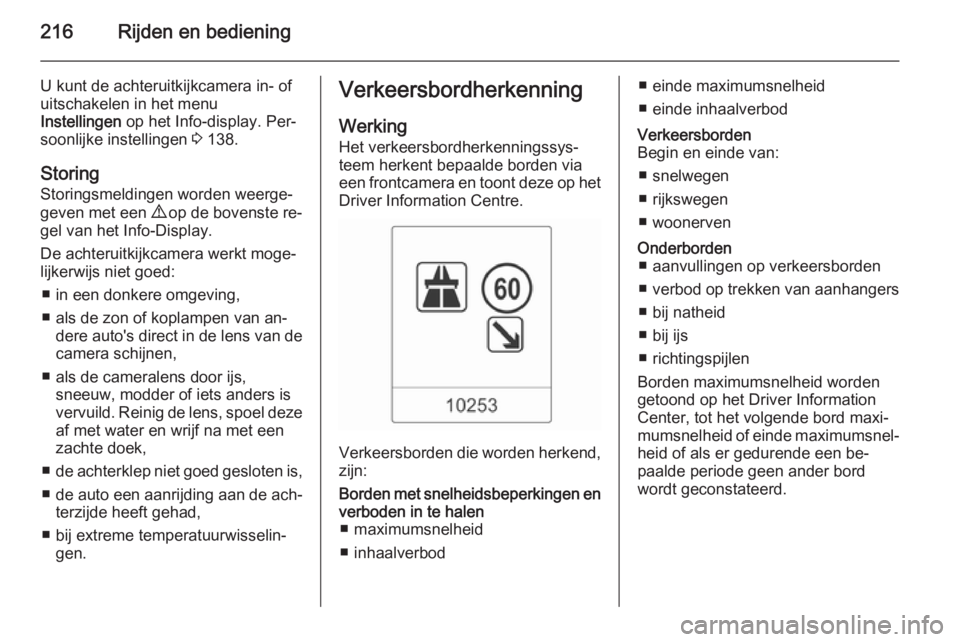

U kunt de achteruitkijkcamera in- ofuitschakelen in het menu
Instellingen op het Info-display. Per‐
soonlijke instellingen 3 138.
Storing
Storingsmeldingen worden weerge‐ geven met een 9 op de bovenste re‐
gel van het Info-Display.
De achteruitkijkcamera werkt moge‐
lijkerwijs niet goed:
■ in een donkere omgeving,
■ als de zon of koplampen van an‐ dere auto's direct in de lens van decamera schijnen,
■ als de cameralens door ijs, sneeuw, modder of iets anders is
vervuild. Reinig de lens, spoel deze
af met water en wrijf na met een
zachte doek,
■ de achterklep niet goed gesloten is,
■ de auto een aanrijding aan de ach‐
terzijde heeft gehad,
■ bij extreme temperatuurwisselin‐ gen.Verkeersbordherkenning
Werking Het verkeersbordherkenningssys‐
teem herkent bepaalde borden via
een frontcamera en toont deze op het Driver Information Centre.
Verkeersborden die worden herkend,zijn:
Borden met snelheidsbeperkingen enverboden in te halen ■ maximumsnelheid
■ inhaalverbod■ einde maximumsnelheid
■ einde inhaalverbodVerkeersborden
Begin en einde van:
■ snelwegen
■ rijkswegen
■ woonervenOnderborden ■ aanvullingen op verkeersborden
■ verbod op trekken van aanhangers
■ bij natheid
■ bij ijs
■ richtingspijlen
Borden maximumsnelheid worden getoond op het Driver Information
Center, tot het volgende bord maxi‐
mumsnelheid of einde maximumsnel‐ heid of als er gedurende een be‐
paalde periode geen ander bord
wordt geconstateerd.

Rijden en bediening217

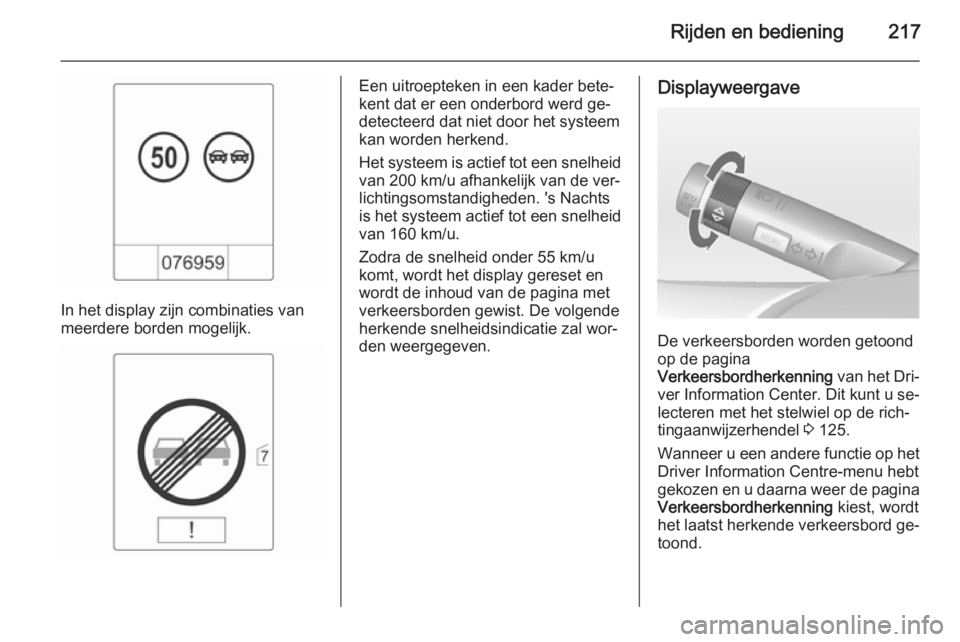

In het display zijn combinaties van
meerdere borden mogelijk.
Een uitroepteken in een kader bete‐
kent dat er een onderbord werd ge‐
detecteerd dat niet door het systeem
kan worden herkend.
Het systeem is actief tot een snelheid
van 200 km/u afhankelijk van de ver‐
lichtingsomstandigheden. 's Nachts
is het systeem actief tot een snelheid
van 160 km/u.
Zodra de snelheid onder 55 km/u
komt, wordt het display gereset en
wordt de inhoud van de pagina met
verkeersborden gewist. De volgende
herkende snelheidsindicatie zal wor‐
den weergegeven.Displayweergave
De verkeersborden worden getoond
op de pagina
Verkeersbordherkenning van het Dri‐
ver Information Center. Dit kunt u se‐
lecteren met het stelwiel op de rich‐ tingaanwijzerhendel 3 125.
Wanneer u een andere functie op het Driver Information Centre-menu hebt
gekozen en u daarna weer de pagina Verkeersbordherkenning kiest, wordt
het laatst herkende verkeersbord ge‐
toond.

218Rijden en bediening

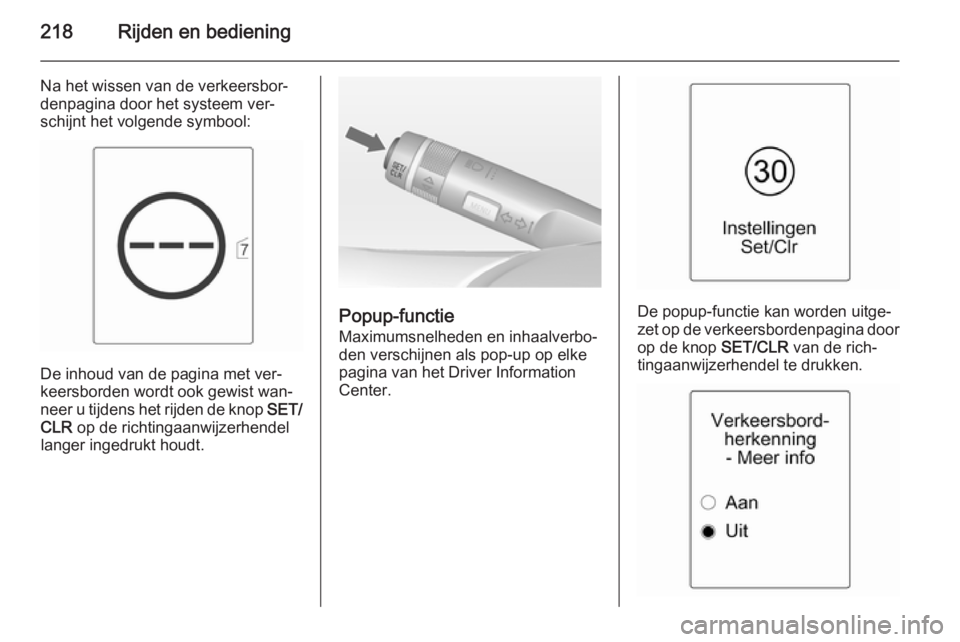

Na het wissen van de verkeersbor‐denpagina door het systeem ver‐
schijnt het volgende symbool:
De inhoud van de pagina met ver‐
keersborden wordt ook gewist wan‐
neer u tijdens het rijden de knop SET/
CLR op de richtingaanwijzerhendel
langer ingedrukt houdt.
Popup-functie
Maximumsnelheden en inhaalverbo‐
den verschijnen als pop-up op elke
pagina van het Driver Information
Center.De popup-functie kan worden uitge‐
zet op de verkeersbordenpagina door op de knop SET/CLR van de rich‐
tingaanwijzerhendel te drukken.
