OPEL ASTRA J 2014 Gebruikershandleiding (in Dutch)

Verzorging van de auto249
5-deurs hatchback, 4-deurs
notchback, Sports tourer met Sport/
GSi voorbumper
De gloeilampen zijn van onder de
auto bereikbaar.
1. Klik de veerklem los en zwenk deze naar achteren.
2. Trek de lampfitting met de gloei‐ lamp uit de reflector.
3.Klik de lampfitting los van de stek‐
ker door op de borgnok te druk‐
ken.
4. Verwijder en vervang de lampfit‐ ting met de gloeilamp.
5. Sluit de stekker aan.
6. Plaats de lampfitting in de reflec‐ tor.
7. Zwenk de veerklem naar voren en
klik deze vast.
3-deurs hatchback
1. Draai kap (1) naar links en verwij‐
der deze.

250Verzorging van de auto
2.Draai de lampfitting linksom los uit
de reflector.
3. Haal de gloeilamp uit de fitting door deze naar links te draaien.
4. Plaats een nieuwe lamp door deze naar rechts in de fitting te
draaien.
5. Draai de lampfitting rechtsom in de reflector vast.
6. Breng de kap aan en draai deze rechtsom.
Achterlichten
5-deurs hatchback
1. Til de afdekking aan de betref‐ fende zijde op en neem deze weg.
2. Kunststof bevestigingsmoer vanbinnen met de hand losdraaien.

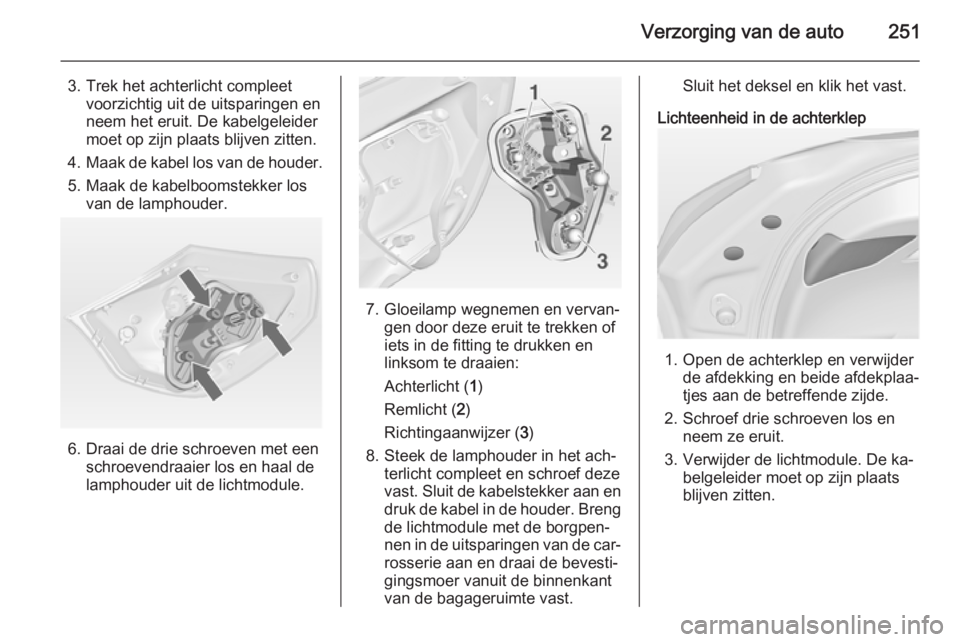

Verzorging van de auto251
3. Trek het achterlicht compleetvoorzichtig uit de uitsparingen en
neem het eruit. De kabelgeleider
moet op zijn plaats blijven zitten.
4. Maak de kabel los van de houder.
5. Maak de kabelboomstekker los van de lamphouder.
6. Draai de drie schroeven met een schroevendraaier los en haal de
lamphouder uit de lichtmodule.
7. Gloeilamp wegnemen en vervan‐ gen door deze eruit te trekken of
iets in de fitting te drukken en
linksom te draaien:
Achterlicht ( 1)
Remlicht ( 2)
Richtingaanwijzer ( 3)
8. Steek de lamphouder in het ach‐ terlicht compleet en schroef deze
vast. Sluit de kabelstekker aan en
druk de kabel in de houder. Breng de lichtmodule met de borgpen‐
nen in de uitsparingen van de car‐ rosserie aan en draai de bevesti‐
gingsmoer vanuit de binnenkant
van de bagageruimte vast.
Sluit het deksel en klik het vast.
Lichteenheid in de achterklep
1. Open de achterklep en verwijder de afdekking en beide afdekplaa‐
tjes aan de betreffende zijde.
2. Schroef drie schroeven los en neem ze eruit.
3. Verwijder de lichtmodule. De ka‐ belgeleider moet op zijn plaats
blijven zitten.

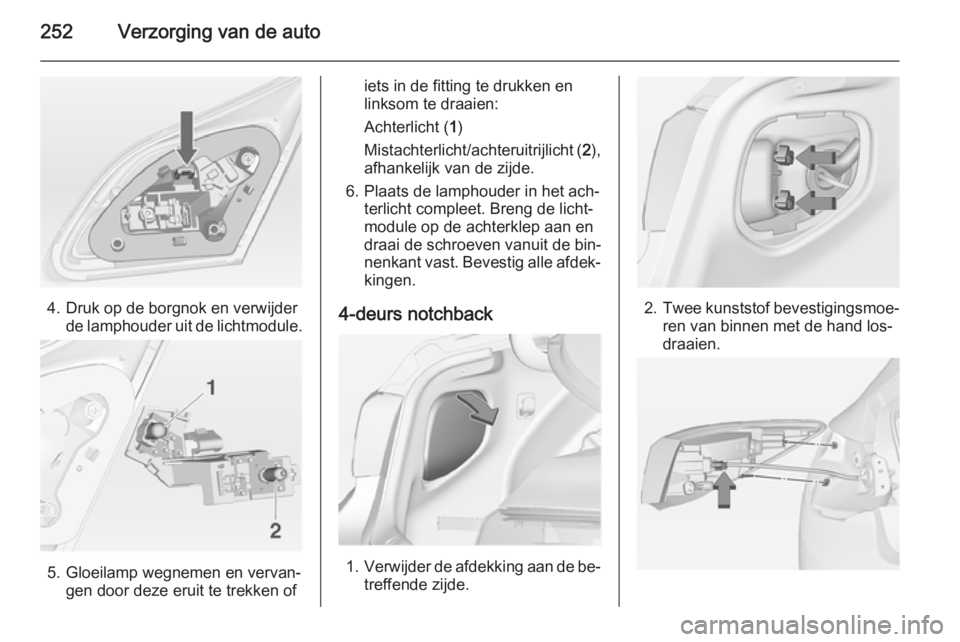

252Verzorging van de auto
4. Druk op de borgnok en verwijderde lamphouder uit de lichtmodule.
5. Gloeilamp wegnemen en vervan‐gen door deze eruit te trekken of
iets in de fitting te drukken en
linksom te draaien:
Achterlicht ( 1)
Mistachterlicht/achteruitrijlicht ( 2),
afhankelijk van de zijde.
6. Plaats de lamphouder in het ach‐ terlicht compleet. Breng de licht‐
module op de achterklep aan en
draai de schroeven vanuit de bin‐
nenkant vast. Bevestig alle afdek‐
kingen.
4-deurs notchback
1. Verwijder de afdekking aan de be‐
treffende zijde.
2. Twee kunststof bevestigingsmoe‐
ren van binnen met de hand los‐
draaien.

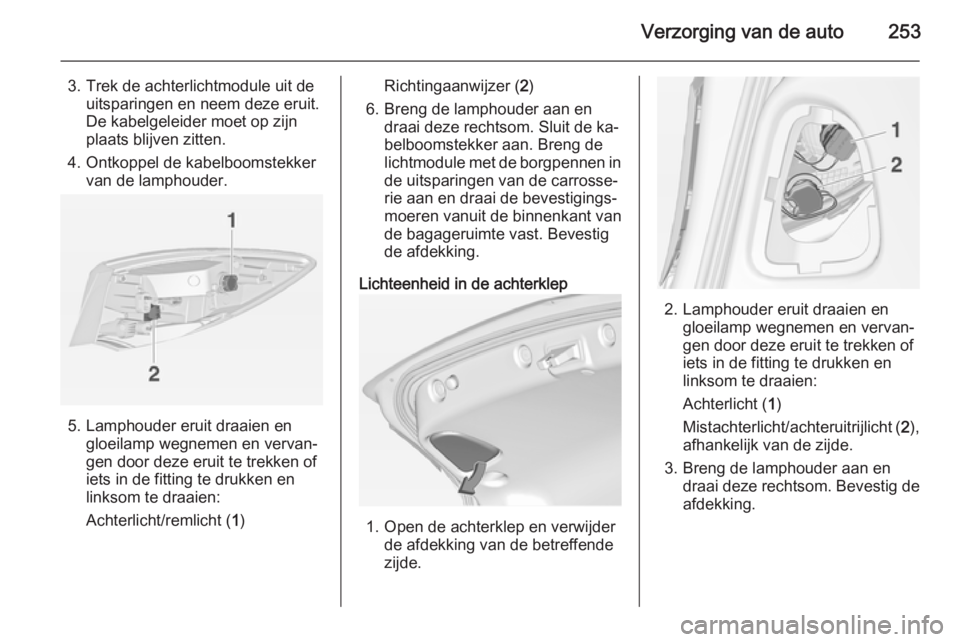

Verzorging van de auto253
3. Trek de achterlichtmodule uit deuitsparingen en neem deze eruit.
De kabelgeleider moet op zijn
plaats blijven zitten.
4. Ontkoppel de kabelboomstekker van de lamphouder.
5. Lamphouder eruit draaien en gloeilamp wegnemen en vervan‐
gen door deze eruit te trekken of
iets in de fitting te drukken en
linksom te draaien:
Achterlicht/remlicht ( 1)
Richtingaanwijzer ( 2)
6. Breng de lamphouder aan en draai deze rechtsom. Sluit de ka‐
belboomstekker aan. Breng de
lichtmodule met de borgpennen in
de uitsparingen van de carrosse‐
rie aan en draai de bevestigings‐
moeren vanuit de binnenkant van
de bagageruimte vast. Bevestig
de afdekking.
Lichteenheid in de achterklep
1. Open de achterklep en verwijder de afdekking van de betreffende
zijde.
2. Lamphouder eruit draaien en gloeilamp wegnemen en vervan‐
gen door deze eruit te trekken of
iets in de fitting te drukken en
linksom te draaien:
Achterlicht ( 1)
Mistachterlicht/achteruitrijlicht ( 2),
afhankelijk van de zijde.
3. Breng de lamphouder aan en draai deze rechtsom. Bevestig de
afdekking.

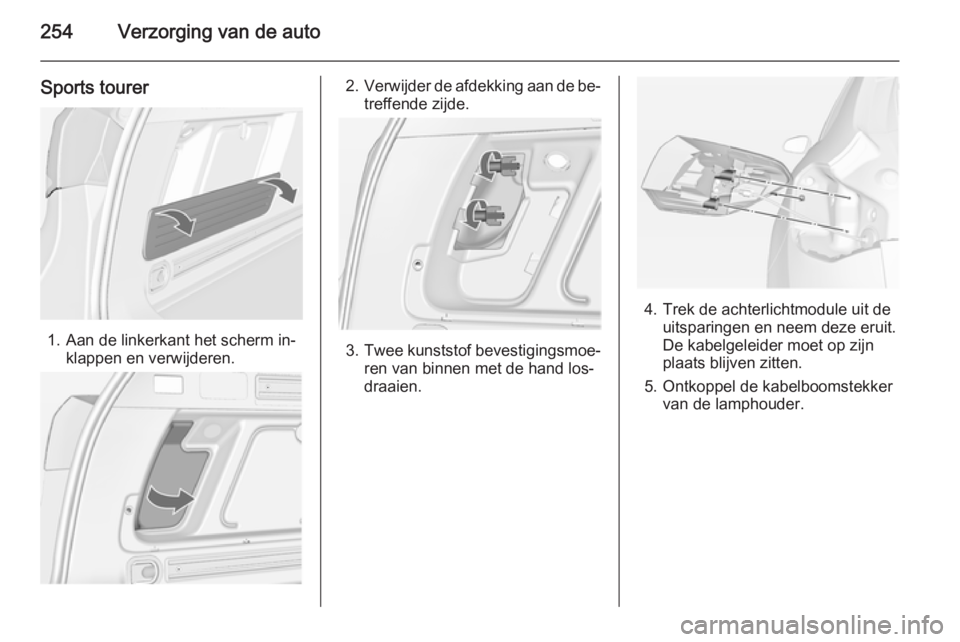

254Verzorging van de auto
Sports tourer
1. Aan de linkerkant het scherm in‐klappen en verwijderen.
2.Verwijder de afdekking aan de be‐
treffende zijde.
3. Twee kunststof bevestigingsmoe‐
ren van binnen met de hand los‐
draaien.
4. Trek de achterlichtmodule uit de uitsparingen en neem deze eruit.
De kabelgeleider moet op zijn
plaats blijven zitten.
5. Ontkoppel de kabelboomstekker van de lamphouder.

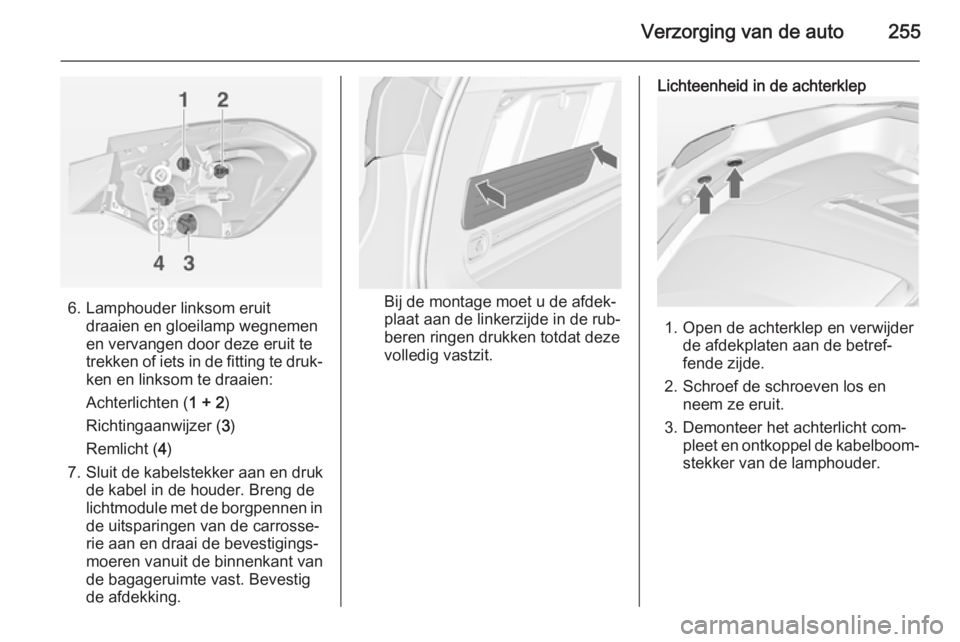

Verzorging van de auto255
6. Lamphouder linksom eruitdraaien en gloeilamp wegnemen
en vervangen door deze eruit te
trekken of iets in de fitting te druk‐
ken en linksom te draaien:
Achterlichten ( 1 + 2)
Richtingaanwijzer ( 3)
Remlicht ( 4)
7. Sluit de kabelstekker aan en druk de kabel in de houder. Breng de
lichtmodule met de borgpennen in
de uitsparingen van de carrosse‐
rie aan en draai de bevestigings‐
moeren vanuit de binnenkant van
de bagageruimte vast. Bevestig
de afdekking.Bij de montage moet u de afdek‐
plaat aan de linkerzijde in de rub‐
beren ringen drukken totdat deze
volledig vastzit.
Lichteenheid in de achterklep
1. Open de achterklep en verwijder de afdekplaten aan de betref‐
fende zijde.
2. Schroef de schroeven los en neem ze eruit.
3. Demonteer het achterlicht com‐ pleet en ontkoppel de kabelboom‐
stekker van de lamphouder.

256Verzorging van de auto

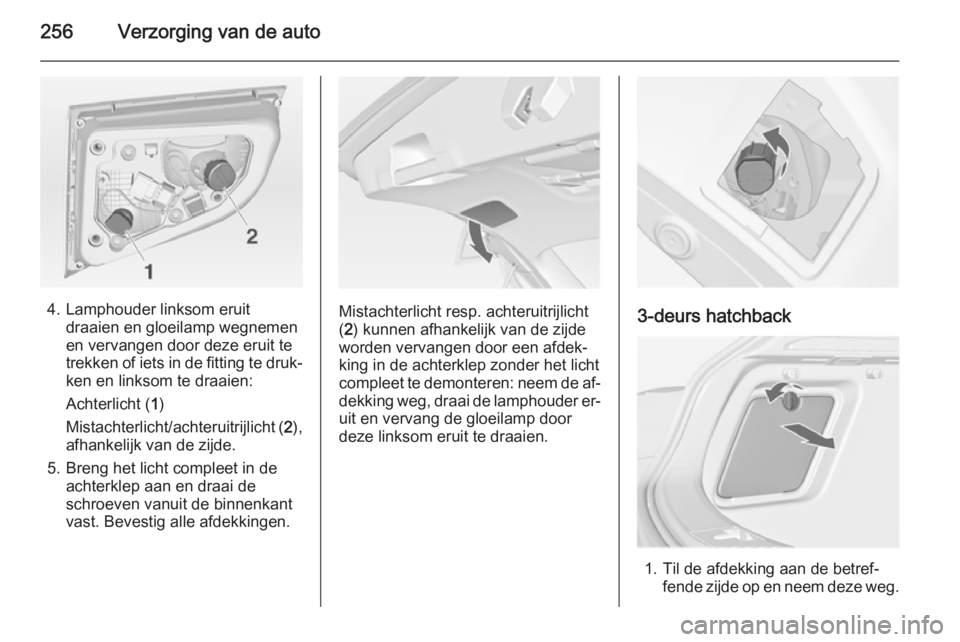

4. Lamphouder linksom eruitdraaien en gloeilamp wegnemen
en vervangen door deze eruit te
trekken of iets in de fitting te druk‐
ken en linksom te draaien:
Achterlicht ( 1)
Mistachterlicht/achteruitrijlicht ( 2),
afhankelijk van de zijde.
5. Breng het licht compleet in de achterklep aan en draai de
schroeven vanuit de binnenkant
vast. Bevestig alle afdekkingen.Mistachterlicht resp. achteruitrijlicht ( 2 ) kunnen afhankelijk van de zijde
worden vervangen door een afdek‐
king in de achterklep zonder het licht
compleet te demonteren: neem de af‐ dekking weg, draai de lamphouder er‐uit en vervang de gloeilamp door
deze linksom eruit te draaien.3-deurs hatchback
1. Til de afdekking aan de betref‐ fende zijde op en neem deze weg.

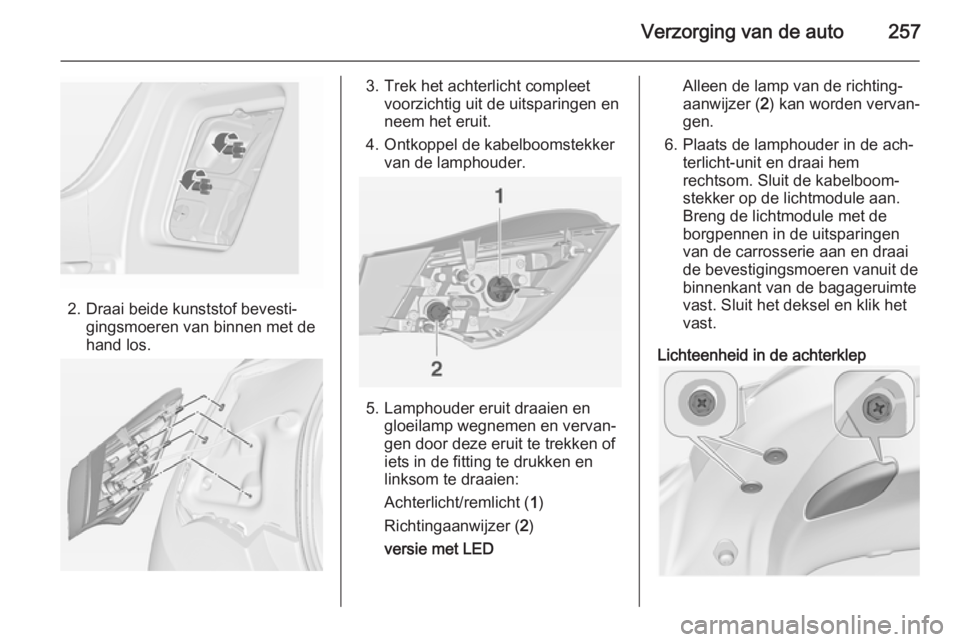

Verzorging van de auto257
2. Draai beide kunststof bevesti‐gingsmoeren van binnen met de
hand los.
3. Trek het achterlicht compleet voorzichtig uit de uitsparingen en
neem het eruit.
4. Ontkoppel de kabelboomstekker van de lamphouder.
5. Lamphouder eruit draaien en gloeilamp wegnemen en vervan‐
gen door deze eruit te trekken of
iets in de fitting te drukken en
linksom te draaien:
Achterlicht/remlicht ( 1)
Richtingaanwijzer ( 2)
versie met LED
Alleen de lamp van de richting‐ aanwijzer ( 2) kan worden vervan‐
gen.
6. Plaats de lamphouder in de ach‐ terlicht-unit en draai hem
rechtsom. Sluit de kabelboom‐
stekker op de lichtmodule aan.
Breng de lichtmodule met de
borgpennen in de uitsparingen
van de carrosserie aan en draai
de bevestigingsmoeren vanuit de
binnenkant van de bagageruimte vast. Sluit het deksel en klik het
vast.
Lichteenheid in de achterklep

258Verzorging van de auto
1. Open de achterklep en verwijderde afdekkingen aan de betref‐
fende zijde.
2. Draai drie schroeven los.
3. Demonteer de achterlichtmodule van de achterklep.
4. Lamphouder eruit draaien en gloeilamp wegnemen en vervan‐
gen door deze eruit te trekken of
iets in de fitting te drukken en
linksom te draaien:
Achterlicht ( 1)
Mistachterlicht/achteruitrijlicht ( 2),
afhankelijk van de zijde.
( 2 ) (slechts één zijde)
versie met LED
Afhankelijk van de versie kan al‐
leen het mistachterlicht resp. het
achteruitrijlicht ( 2) worden vervan‐
gen.
5. Plaats de lamphouder in de ach‐ terlicht-unit en draai hem
rechtsom. Achterlicht-unit in de
achterklep aanbrengen en de
schroeven vastdraaien. Bevestig alle afdekkingen.Zijrichtingaanwijzers
3-deurs hatchback
Demonteer voor het vervangen van
de gloeilamp de lampbehuizing:
1. Schuif de lamp links op de auto naar voren en verwijder deze metde achterkant uit het spatbord
voor.
Schuif de lamp rechts op de auto
naar achteren en verwijder deze
met de voorkant uit het spatbord
voor.
