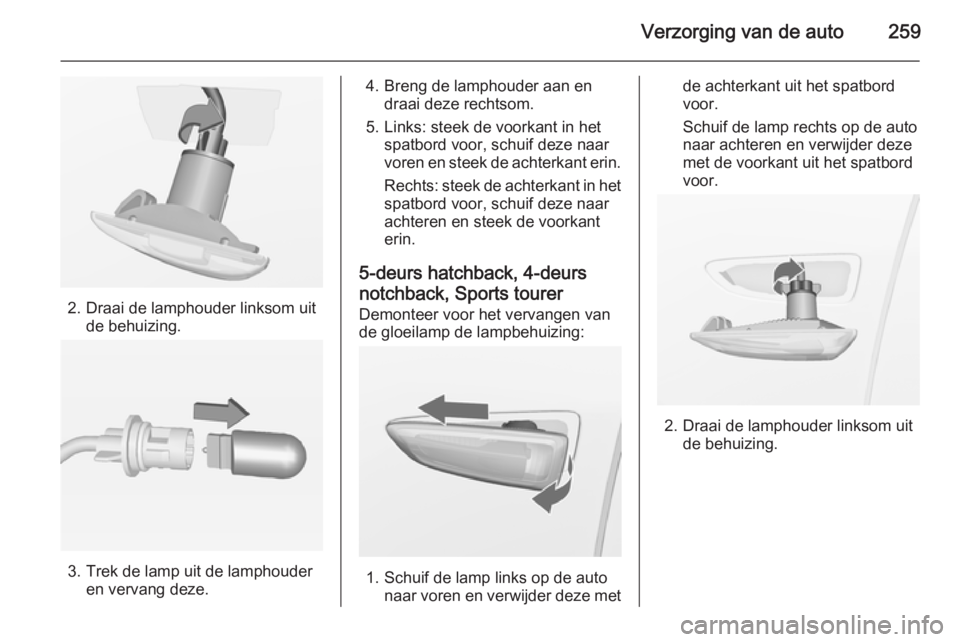

Verzorging van de auto259
2. Draai de lamphouder linksom uitde behuizing.
3. Trek de lamp uit de lamphouderen vervang deze.
4. Breng de lamphouder aan en draai deze rechtsom.
5. Links: steek de voorkant in het spatbord voor, schuif deze naarvoren en steek de achterkant erin.
Rechts: steek de achterkant in het
spatbord voor, schuif deze naar
achteren en steek de voorkant
erin.
5-deurs hatchback, 4-deurs
notchback, Sports tourer Demonteer voor het vervangen van
de gloeilamp de lampbehuizing:
1. Schuif de lamp links op de auto naar voren en verwijder deze met
de achterkant uit het spatbord
voor.
Schuif de lamp rechts op de auto
naar achteren en verwijder deze
met de voorkant uit het spatbord
voor.
2. Draai de lamphouder linksom uit de behuizing.

260Verzorging van de auto
3. Trek de lamp uit de lamphouderen vervang deze.
4. Breng de lamphouder aan en draai deze rechtsom.
5. Links: steek de voorkant in het spatbord voor, schuif deze naarvoren en steek de achterkant erin.
Rechts: steek de achterkant in het
spatbord voor, schuif deze naar
achteren en steek de voorkant
erin.
Kentekenverlichting
1. Plaats een schroevendraaier in de uitsparing van de afdekking,
duw naar de zijkant en maak de
veer los.
2. Lamp naar beneden toe verwijde‐
ren, hierbij niet aan de kabel trek‐ ken.

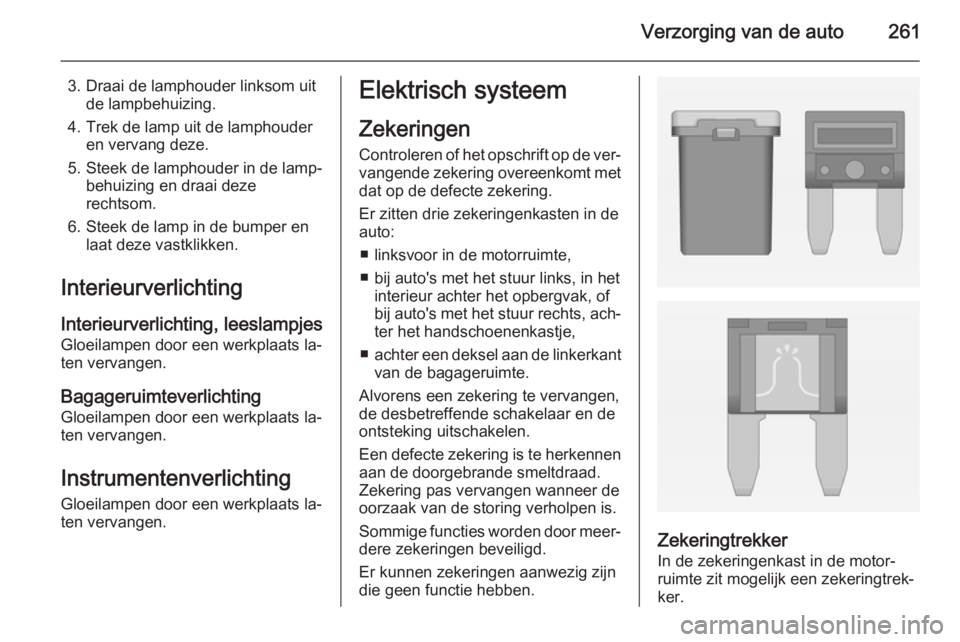

Verzorging van de auto261
3. Draai de lamphouder linksom uitde lampbehuizing.
4. Trek de lamp uit de lamphouder en vervang deze.
5. Steek de lamphouder in de lamp‐ behuizing en draai deze
rechtsom.
6. Steek de lamp in de bumper en laat deze vastklikken.
Interieurverlichting
Interieurverlichting, leeslampjes
Gloeilampen door een werkplaats la‐
ten vervangen.
Bagageruimteverlichting
Gloeilampen door een werkplaats la‐
ten vervangen.
Instrumentenverlichting
Gloeilampen door een werkplaats la‐
ten vervangen.Elektrisch systeem
Zekeringen
Controleren of het opschrift op de ver‐ vangende zekering overeenkomt met
dat op de defecte zekering.
Er zitten drie zekeringenkasten in de
auto:
■ linksvoor in de motorruimte,
■ bij auto's met het stuur links, in het interieur achter het opbergvak, of
bij auto's met het stuur rechts, ach‐
ter het handschoenenkastje,
■ achter een deksel aan de linkerkant
van de bagageruimte.
Alvorens een zekering te vervangen, de desbetreffende schakelaar en de
ontsteking uitschakelen.
Een defecte zekering is te herkennen aan de doorgebrande smeltdraad.
Zekering pas vervangen wanneer de oorzaak van de storing verholpen is.
Sommige functies worden door meer‐ dere zekeringen beveiligd.
Er kunnen zekeringen aanwezig zijn
die geen functie hebben.
Zekeringtrekker
In de zekeringenkast in de motor‐
ruimte zit mogelijk een zekeringtrek‐
ker.

262Verzorging van de auto
Zekeringtrekker van bovenaf of van
opzij op zekering steken en zekering
lostrekken.
Zekeringenkast in
motorruimte
De zekeringenkast zit linksvoor in de
motorruimte.
Klik de klep los en klap deze geheel
omhoog. Haal de klep recht omhoog
eraf.

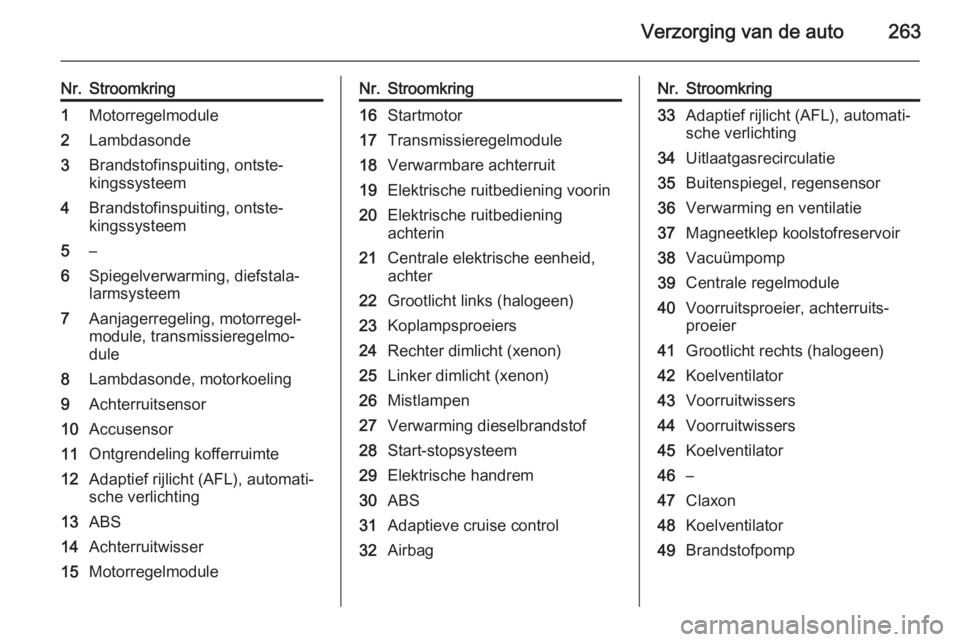

Verzorging van de auto263
Nr.Stroomkring1Motorregelmodule2Lambdasonde3Brandstofinspuiting, ontste‐
kingssysteem4Brandstofinspuiting, ontste‐
kingssysteem5–6Spiegelverwarming, diefstala‐
larmsysteem7Aanjagerregeling, motorregel‐
module, transmissieregelmo‐
dule8Lambdasonde, motorkoeling9Achterruitsensor10Accusensor11Ontgrendeling kofferruimte12Adaptief rijlicht (AFL), automati‐
sche verlichting13ABS14Achterruitwisser15MotorregelmoduleNr.Stroomkring16Startmotor17Transmissieregelmodule18Verwarmbare achterruit19Elektrische ruitbediening voorin20Elektrische ruitbediening
achterin21Centrale elektrische eenheid,
achter22Grootlicht links (halogeen)23Koplampsproeiers24Rechter dimlicht (xenon)25Linker dimlicht (xenon)26Mistlampen27Verwarming dieselbrandstof28Start-stopsysteem29Elektrische handrem30ABS31Adaptieve cruise control32AirbagNr.Stroomkring33Adaptief rijlicht (AFL), automati‐
sche verlichting34Uitlaatgasrecirculatie35Buitenspiegel, regensensor36Verwarming en ventilatie37Magneetklep koolstofreservoir38Vacuümpomp39Centrale regelmodule40Voorruitsproeier, achterruits‐
proeier41Grootlicht rechts (halogeen)42Koelventilator43Voorruitwissers44Voorruitwissers45Koelventilator46–47Claxon48Koelventilator49Brandstofpomp

264Verzorging van de auto
Nr.Stroomkring50Koplampuitrichting, adaptief
rijlicht (AFL)51Ventilatieklep52Hulpverwarming, dieselmotor53Transmissieregelmodule,
motorregelmodule54Vacuümpomp, combi-instru‐
ment, verwarming, ventilatie,
airconditioning
Klik na het vervangen van doorge‐
brande zekeringen het deksel van de
zekeringenkast weer vast.
Wanneer u het deksel van het zeke‐
ringenkastje niet goed sluit, kan een
storing optreden.
Zekeringenkast
instrumentenpaneel
Bij auto's met het stuurwiel links zit
het zekeringenkastje achter het op‐
bergvak in het instrumentenbord.
Open het opbergvak en druk het naar links om het te ontgrendelen. Klap het
opbergvak omlaag en verwijder het.
Bij rechtsgestuurde auto's zit de ze‐
keringenkast achter een deksel in het
handschoenenkastje. Open het
handschoenenkastje, open daarna
de afdekking en klap die omlaag.

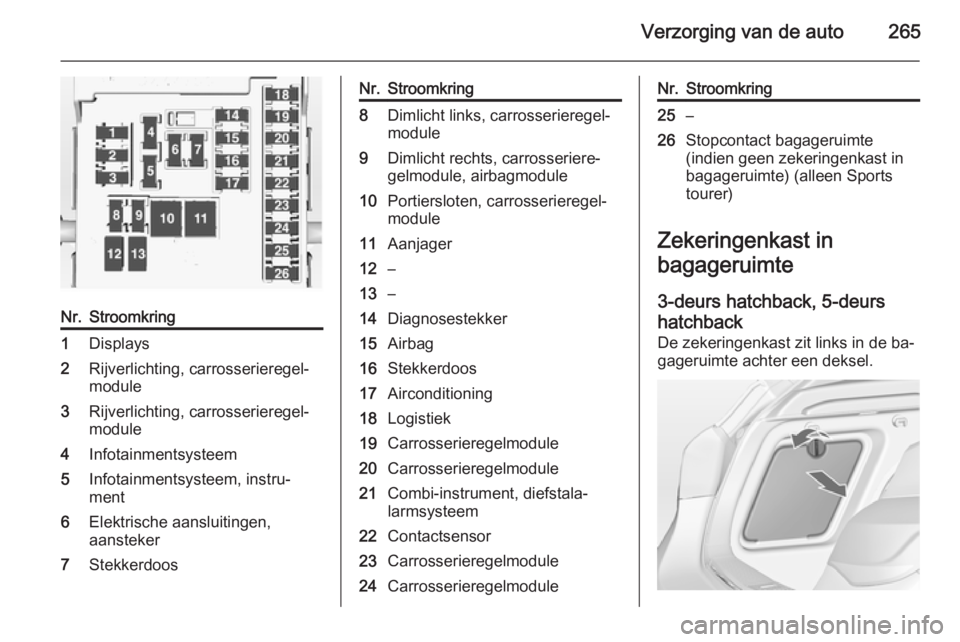

Verzorging van de auto265
Nr.Stroomkring1Displays2Rijverlichting, carrosserieregel‐
module3Rijverlichting, carrosserieregel‐
module4Infotainmentsysteem5Infotainmentsysteem, instru‐
ment6Elektrische aansluitingen,
aansteker7StekkerdoosNr.Stroomkring8Dimlicht links, carrosserieregel‐
module9Dimlicht rechts, carrosseriere‐
gelmodule, airbagmodule10Portiersloten, carrosserieregel‐
module11Aanjager12–13–14Diagnosestekker15Airbag16Stekkerdoos17Airconditioning18Logistiek19Carrosserieregelmodule20Carrosserieregelmodule21Combi-instrument, diefstala‐
larmsysteem22Contactsensor23Carrosserieregelmodule24CarrosserieregelmoduleNr.Stroomkring25–26Stopcontact bagageruimte
(indien geen zekeringenkast in
bagageruimte) (alleen Sports
tourer)
Zekeringenkast in
bagageruimte
3-deurs hatchback, 5-deurs
hatchback De zekeringenkast zit links in de ba‐
gageruimte achter een deksel.

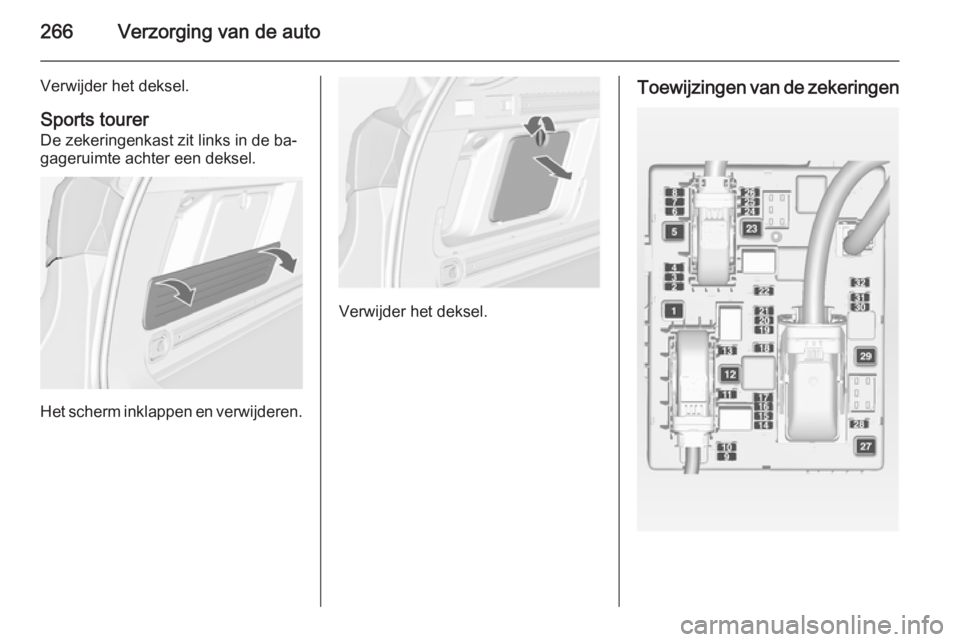

266Verzorging van de auto
Verwijder het deksel.Sports tourer De zekeringenkast zit links in de ba‐
gageruimte achter een deksel.
Het scherm inklappen en verwijderen.
Verwijder het deksel.
Toewijzingen van de zekeringen

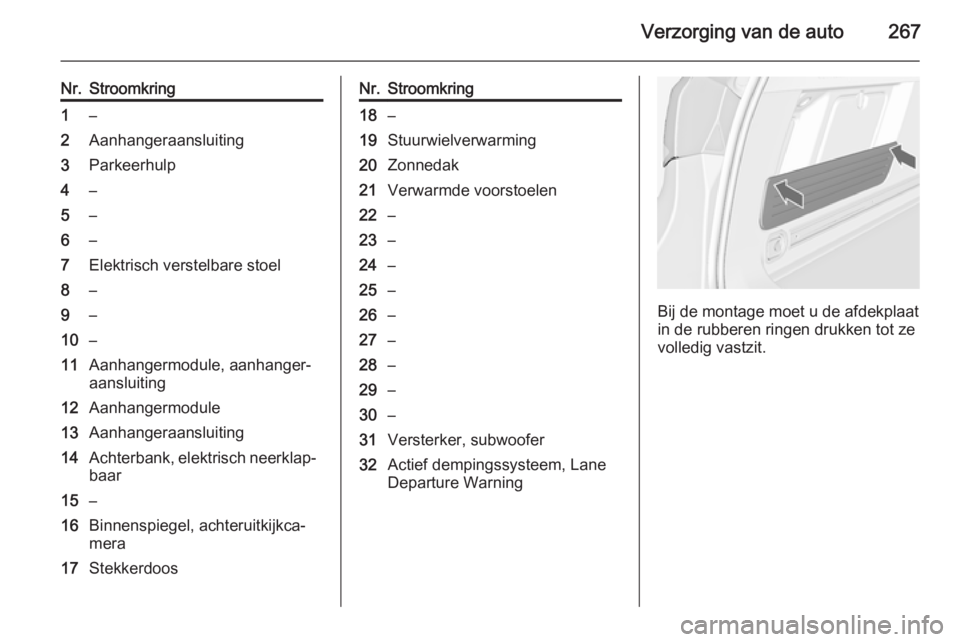

Verzorging van de auto267
Nr.Stroomkring1–2Aanhangeraansluiting3Parkeerhulp4–5–6–7Elektrisch verstelbare stoel8–9–10–11Aanhangermodule, aanhanger‐
aansluiting12Aanhangermodule13Aanhangeraansluiting14Achterbank, elektrisch neerklap‐ baar15–16Binnenspiegel, achteruitkijkca‐
mera17StekkerdoosNr.Stroomkring18–19Stuurwielverwarming20Zonnedak21Verwarmde voorstoelen22–23–24–25–26–27–28–29–30–31Versterker, subwoofer32Actief dempingssysteem, Lane
Departure Warning
Bij de montage moet u de afdekplaat
in de rubberen ringen drukken tot ze
volledig vastzit.

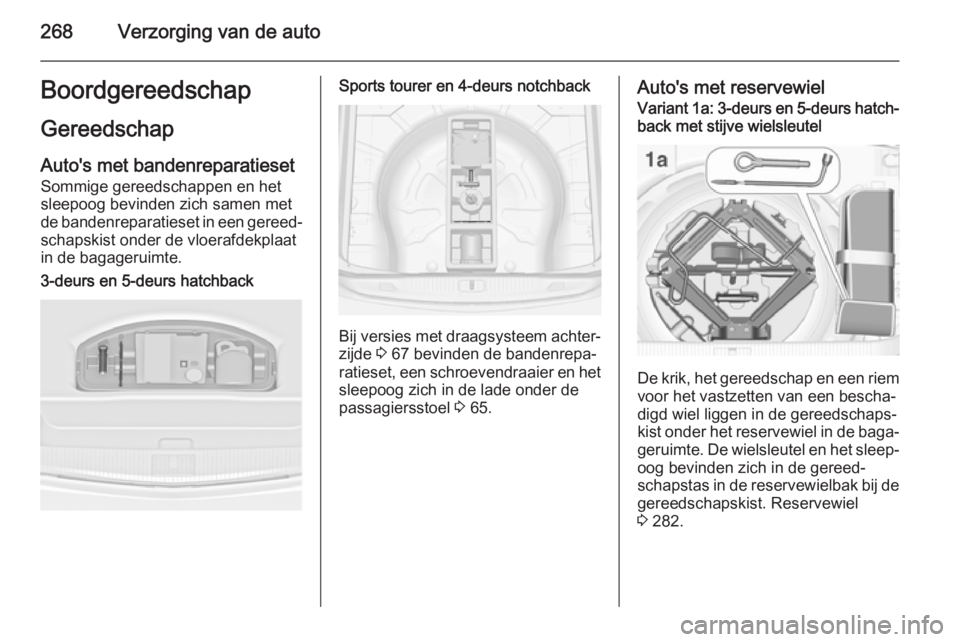

268Verzorging van de autoBoordgereedschapGereedschap
Auto's met bandenreparatieset Sommige gereedschappen en het
sleepoog bevinden zich samen met
de bandenreparatieset in een gereed‐ schapskist onder de vloerafdekplaat
in de bagageruimte.3-deurs en 5-deurs hatchbackSports tourer en 4-deurs notchback
Bij versies met draagsysteem achter‐
zijde 3 67 bevinden de bandenrepa‐
ratieset, een schroevendraaier en het
sleepoog zich in de lade onder de
passagiersstoel 3 65.
Auto's met reservewielVariant 1a: 3-deurs en 5-deurs hatch‐
back met stijve wielsleutel
De krik, het gereedschap en een riemvoor het vastzetten van een bescha‐
digd wiel liggen in de gereedschaps‐
kist onder het reservewiel in de baga‐
geruimte. De wielsleutel en het sleep‐
oog bevinden zich in de gereed‐
schapstas in de reservewielbak bij de gereedschapskist. Reservewiel
3 282.
