OPEL ASTRA J 2014 Manual de Instrucciones (in Spanish)

Instrumentos y mandos119
Testigos de control en la
consola central
Intermitentes
O se enciende o parpadea en verde.
Se enciende un instante Las luces de estacionamiento están
encendidas.
Parpadea
Se activan los intermitentes o las lu‐
ces de emergencia.
Parpadeo rápido: fallo de un intermi‐
tente o del fusible correspondiente,
fallo de un intermitente del remolque.
Sustitución de bombillas 3 250, Fu‐
sibles 3 270.
Intermitentes 3 158.
Recordatorio del cinturón
de seguridad
Recordatorio del cinturón de
seguridad en los asientos delanteros X para el asiento del conductor, se
enciende o parpadea en rojo.
k para el asiento del acompañante,
se enciende o parpadea en rojo
cuando el asiento está ocupado.
Se enciende
Después de conectar el encendido,
hasta que se abroche el cinturón de
seguridad.Parpadea
Después de arrancar el motor, du‐ rante un máximo de 100 segundos o
hasta que se abroche el cinturón de
seguridad.
Airbags y pretensores de
cinturones v se enciende en rojo.
Al conectar el encendido, el testigo de control se enciende durante unos
4 segundos. Si no se enciende, no se
apaga al cabo de 4 segundos o si se
enciende durante la marcha, hay una avería en el sistema de airbags. Re‐
curra a la ayuda de un taller. Los air‐
bags y los pretensores de cinturones
podrían no dispararse en caso de ac‐
cidente.
La activación de los pretensores de
cinturones o los airbags se indica me‐
diante la iluminación permanente del
testigo v.

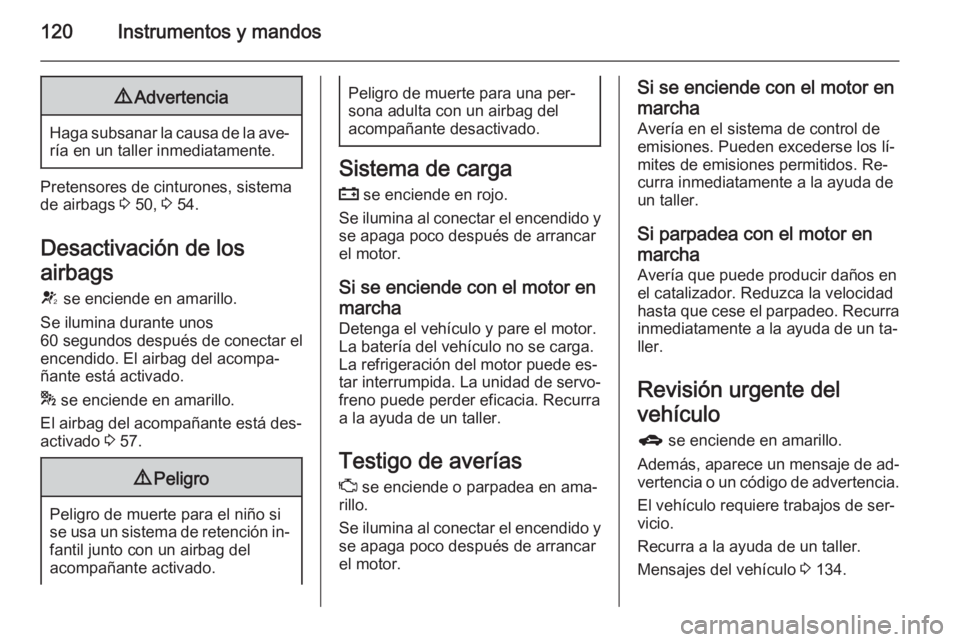

120Instrumentos y mandos9Advertencia
Haga subsanar la causa de la ave‐
ría en un taller inmediatamente.
Pretensores de cinturones, sistema de airbags 3 50, 3 54.
Desactivación de los
airbags V se enciende en amarillo.
Se ilumina durante unos
60 segundos después de conectar el
encendido. El airbag del acompa‐
ñante está activado.
* se enciende en amarillo.
El airbag del acompañante está des‐
activado 3 57.
9 Peligro
Peligro de muerte para el niño si
se usa un sistema de retención in‐
fantil junto con un airbag del
acompañante activado.
Peligro de muerte para una per‐
sona adulta con un airbag del
acompañante desactivado.
Sistema de carga
p se enciende en rojo.
Se ilumina al conectar el encendido y se apaga poco después de arrancar
el motor.
Si se enciende con el motor en
marcha Detenga el vehículo y pare el motor.
La batería del vehículo no se carga.
La refrigeración del motor puede es‐
tar interrumpida. La unidad de servo‐
freno puede perder eficacia. Recurra
a la ayuda de un taller.
Testigo de averías
Z se enciende o parpadea en ama‐
rillo.
Se ilumina al conectar el encendido y
se apaga poco después de arrancar
el motor.
Si se enciende con el motor en
marcha
Avería en el sistema de control de
emisiones. Pueden excederse los lí‐
mites de emisiones permitidos. Re‐
curra inmediatamente a la ayuda de
un taller.
Si parpadea con el motor en
marcha
Avería que puede producir daños en el catalizador. Reduzca la velocidad
hasta que cese el parpadeo. Recurra
inmediatamente a la ayuda de un ta‐
ller.
Revisión urgente del
vehículo g se enciende en amarillo.
Además, aparece un mensaje de ad‐
vertencia o un código de advertencia.
El vehículo requiere trabajos de ser‐
vicio.
Recurra a la ayuda de un taller.
Mensajes del vehículo 3 134.

Instrumentos y mandos121Sistema de frenos y
embrague
Nivel del líquido de frenos y
embrague
R se enciende en rojo.
El nivel del líquido de frenos y embra‐
gue es demasiado bajo 3 247.9 Advertencia
Deténgase. No continúe su viaje.
Recurra a un taller.
Se ilumina después de conectar el
encendido si el freno de estaciona‐ miento manual está accionado
3 189.
Accione el pedal
- se enciende o parpadea en ama‐
rillo.
Se debe pisar el pedal del embrague
para arrancar el motor. Sistema stop-
start 3 179.
Se enciende
Se debe accionar el pedal del freno
para desbloquear el freno de estacio‐
namiento eléctrico 3 189.
Parpadea
Se debe pisar el pedal del embrague
para arrancar el motor 3 178.
Freno de estacionamiento
eléctrico
m se enciende o parpadea en rojo.
Se enciende
El freno de estacionamiento eléctrico
está accionado 3 189.
Parpadea
El freno de estacionamiento eléctrico
no está accionado o soltado por com‐ pleto. Conecte el encendido, pise el
pedal del freno e intente reiniciar el
sistema soltando primero el freno de
estacionamiento eléctrico y luego
aplicándolo. Si m sigue parpa‐
deando, no conduzca y recurra a la
ayuda de un taller.Avería del freno de
estacionamiento eléctrico j se enciende o parpadea en amari‐
llo.
Se enciende
El freno de estacionamiento eléctrico
funciona de forma defectuosa
3 189.
Parpadea El freno de estacionamiento eléctrico
está en modo de mantenimiento. De‐
tenga el vehículo, accione y suelte el
freno de estacionamiento eléctrico
para su reajuste.9 Advertencia
Haga subsanar la causa de la ave‐
ría en un taller inmediatamente.
Sistema antibloqueo de
frenos (ABS)
u se enciende en amarillo.

122Instrumentos y mandos
Se ilumina durante unos segundos
después de conectar el encendido. El sistema está operativo cuando se
apaga el testigo de control.
Si transcurridos unos segundos el
testigo no se apaga, o si se enciende durante la marcha, hay una avería en
el sistema ABS. El sistema de frenos del vehículo sigue estando operativo
pero sin la regulación del ABS.
Sistema antibloqueo de frenos
3 188.
Cambio a una marcha más larga
[ se enciende en verde como testigo
de control o aparece como símbolo
en el centro de información del con‐
ductor (con pantalla de gama alta o
combi de gama alta) cuando se reco‐ mienda cambiar a una marcha más
larga para ahorrar combustible.
En algunas versiones, la indicación
de cambio de marcha aparece como
página completa en el centro de in‐
formación del conductor.Asistente de conducción EcoFlex
3 138.
Dirección asistida
c se enciende en amarillo.
Se enciende cuando la
dirección asistida es limitada
La dirección asistida se limita por un
sobrecalentamiento del sistema. El
testigo de control se apaga cuando el
sistema se ha enfriado.
Sistema stop-start 3 179.
Se enciende cuando la
dirección asistida está
desactivada Avería en el sistema de la dirección
asistida. Recurra a un taller.
Aviso de cambio de carril ) se enciende en verde o parpadea
en amarillo.Se enciende en verde
El sistema está conectado y listo para
funcionar.
Parpadea en amarillo
El sistema detecta un cambio invo‐
luntario de carril.
Asistente de aparcamiento
por ultrasonidos
r se enciende en amarillo.
Avería en el sistema
o
Avería porque los sensores están su‐ cios o cubiertos de nieve o hielo
o
Interferencias causadas por fuentes
externas de ultrasonidos. Una vez eli‐
minada la fuente de las interferen‐
cias, el sistema funcionará con nor‐
malidad.
Haga subsanar la causa de la avería
del sistema en un taller.
Asistente de aparcamiento por ultra‐
sonidos 3 214.

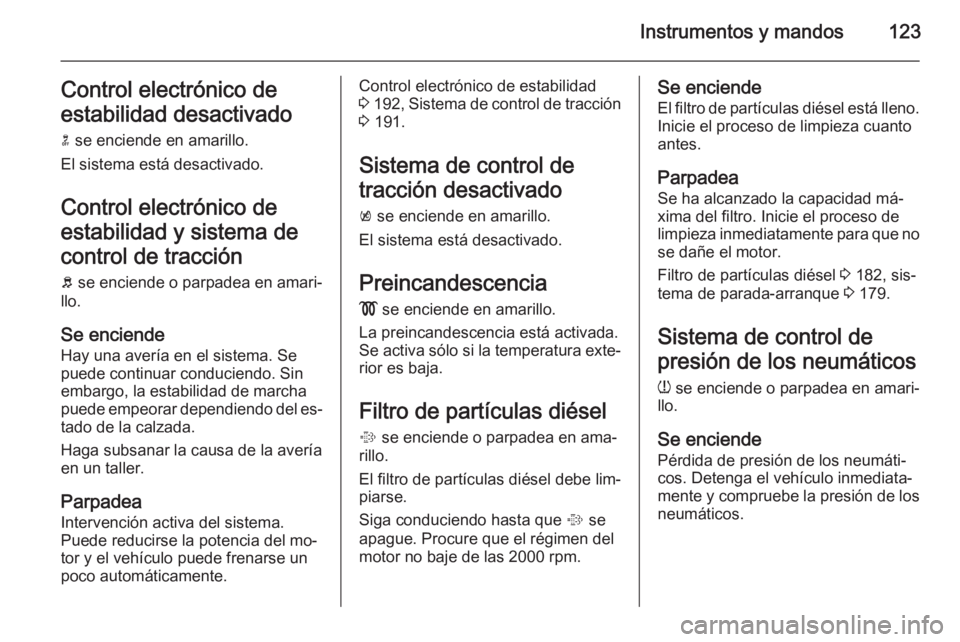

Instrumentos y mandos123Control electrónico de
estabilidad desactivado n se enciende en amarillo.
El sistema está desactivado.
Control electrónico de
estabilidad y sistema de
control de tracción b se enciende o parpadea en amari‐
llo.
Se enciende
Hay una avería en el sistema. Se
puede continuar conduciendo. Sin embargo, la estabilidad de marcha
puede empeorar dependiendo del es‐
tado de la calzada.
Haga subsanar la causa de la avería
en un taller.
Parpadea
Intervención activa del sistema.
Puede reducirse la potencia del mo‐
tor y el vehículo puede frenarse un
poco automáticamente.Control electrónico de estabilidad
3 192 , Sistema de control de tracción
3 191.
Sistema de control de
tracción desactivado
k se enciende en amarillo.
El sistema está desactivado.
Preincandescencia ! se enciende en amarillo.
La preincandescencia está activada.
Se activa sólo si la temperatura exte‐ rior es baja.
Filtro de partículas diésel % se enciende o parpadea en ama‐
rillo.
El filtro de partículas diésel debe lim‐
piarse.
Siga conduciendo hasta que % se
apague. Procure que el régimen del
motor no baje de las 2000 rpm.Se enciende
El filtro de partículas diésel está lleno.Inicie el proceso de limpieza cuanto
antes.
Parpadea
Se ha alcanzado la capacidad má‐
xima del filtro. Inicie el proceso de
limpieza inmediatamente para que no se dañe el motor.
Filtro de partículas diésel 3 182, sis‐
tema de parada-arranque 3 179.
Sistema de control de
presión de los neumáticos
w se enciende o parpadea en amari‐
llo.
Se enciende
Pérdida de presión de los neumáti‐ cos. Detenga el vehículo inmediata‐
mente y compruebe la presión de los
neumáticos.

124Instrumentos y mandos

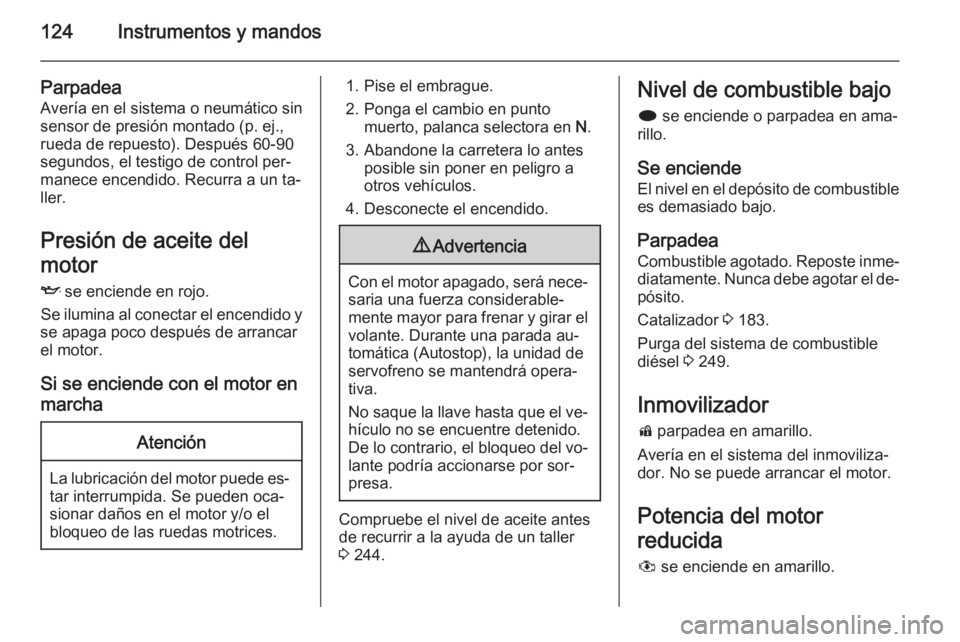

Parpadea
Avería en el sistema o neumático sin
sensor de presión montado (p. ej.,
rueda de repuesto). Después 60-90
segundos, el testigo de control per‐
manece encendido. Recurra a un ta‐
ller.
Presión de aceite del
motor I se enciende en rojo.
Se ilumina al conectar el encendido y
se apaga poco después de arrancar
el motor.
Si se enciende con el motor en
marchaAtención
La lubricación del motor puede es‐ tar interrumpida. Se pueden oca‐
sionar daños en el motor y/o el
bloqueo de las ruedas motrices.
1. Pise el embrague.
2. Ponga el cambio en punto muerto, palanca selectora en N.
3. Abandone la carretera lo antes posible sin poner en peligro a
otros vehículos.
4. Desconecte el encendido.9 Advertencia
Con el motor apagado, será nece‐
saria una fuerza considerable‐
mente mayor para frenar y girar el
volante. Durante una parada au‐
tomática (Autostop), la unidad de
servofreno se mantendrá opera‐
tiva.
No saque la llave hasta que el ve‐ hículo no se encuentre detenido.
De lo contrario, el bloqueo del vo‐ lante podría accionarse por sor‐presa.
Compruebe el nivel de aceite antes
de recurrir a la ayuda de un taller
3 244.
Nivel de combustible bajo
i se enciende o parpadea en ama‐
rillo.
Se enciende El nivel en el depósito de combustible
es demasiado bajo.
Parpadea
Combustible agotado. Reposte inme‐
diatamente. Nunca debe agotar el de‐ pósito.
Catalizador 3 183.
Purga del sistema de combustible
diésel 3 249.
Inmovilizador d parpadea en amarillo.
Avería en el sistema del inmoviliza‐
dor. No se puede arrancar el motor.
Potencia del motor
reducida # se enciende en amarillo.

Instrumentos y mandos125

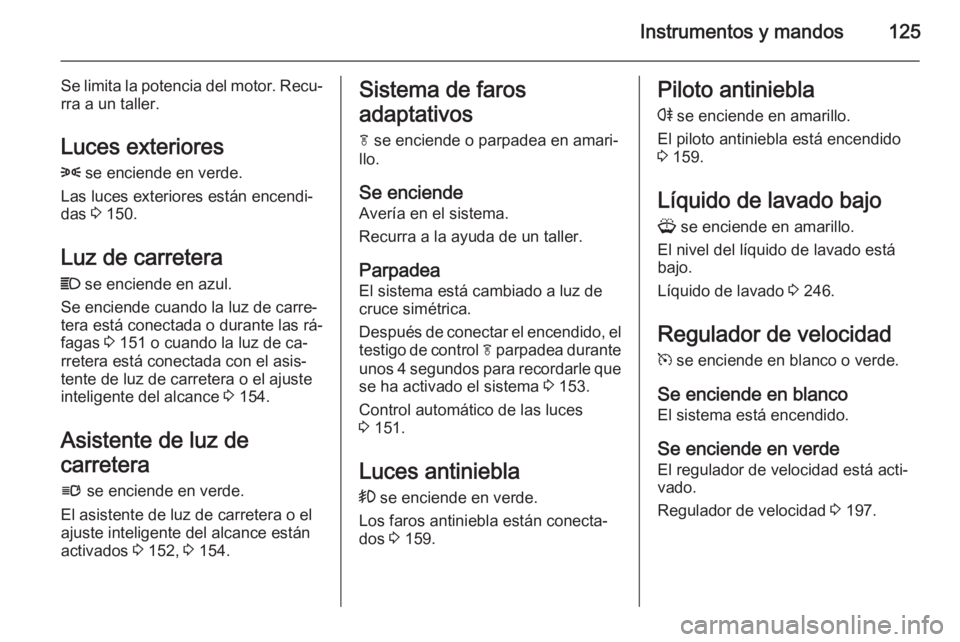

Se limita la potencia del motor. Recu‐rra a un taller.
Luces exteriores
8 se enciende en verde.
Las luces exteriores están encendi‐
das 3 150.
Luz de carretera
C se enciende en azul.
Se enciende cuando la luz de carre‐
tera está conectada o durante las rá‐ fagas 3 151 o cuando la luz de ca‐
rretera está conectada con el asis‐
tente de luz de carretera o el ajuste
inteligente del alcance 3 154.
Asistente de luz de
carretera
l se enciende en verde.
El asistente de luz de carretera o el
ajuste inteligente del alcance están
activados 3 152, 3 154.Sistema de faros
adaptativos
f se enciende o parpadea en amari‐
llo.
Se enciende Avería en el sistema.
Recurra a la ayuda de un taller.
Parpadea
El sistema está cambiado a luz de cruce simétrica.
Después de conectar el encendido, el testigo de control f parpadea durante
unos 4 segundos para recordarle que
se ha activado el sistema 3 153.
Control automático de las luces 3 151.
Luces antiniebla > se enciende en verde.
Los faros antiniebla están conecta‐
dos 3 159.Piloto antiniebla
r se enciende en amarillo.
El piloto antiniebla está encendido
3 159.
Líquido de lavado bajo
G se enciende en amarillo.
El nivel del líquido de lavado está
bajo.
Líquido de lavado 3 246.
Regulador de velocidad m se enciende en blanco o verde.
Se enciende en blanco
El sistema está encendido.
Se enciende en verde El regulador de velocidad está acti‐
vado.
Regulador de velocidad 3 197.

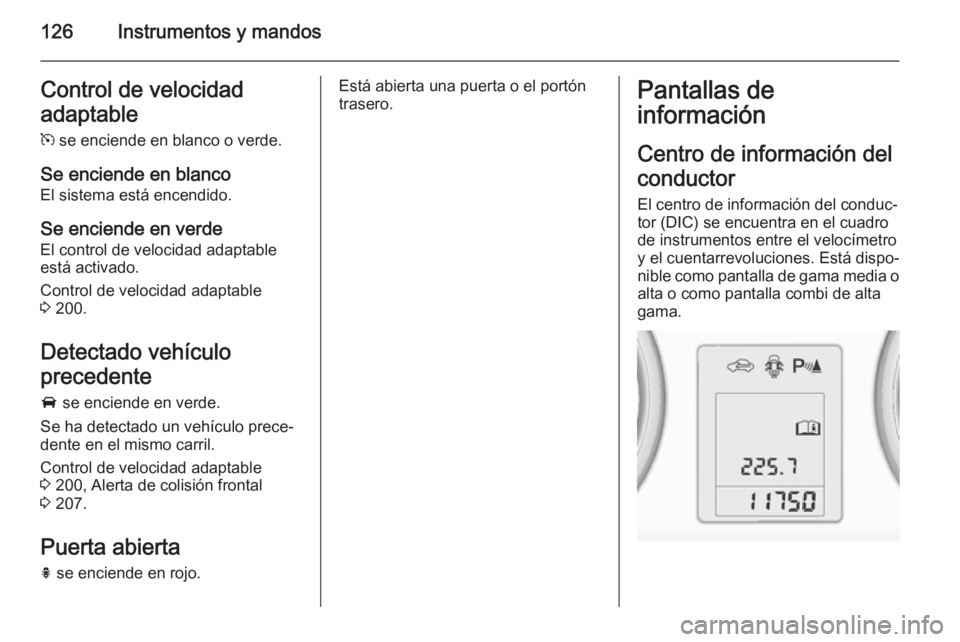

126Instrumentos y mandosControl de velocidad
adaptable
m se enciende en blanco o verde.
Se enciende en blanco
El sistema está encendido.
Se enciende en verde El control de velocidad adaptable
está activado.
Control de velocidad adaptable
3 200.
Detectado vehículo
precedente A se enciende en verde.
Se ha detectado un vehículo prece‐
dente en el mismo carril.
Control de velocidad adaptable
3 200, Alerta de colisión frontal
3 207.
Puerta abierta
h se enciende en rojo.Está abierta una puerta o el portón
trasero.Pantallas de
información
Centro de información del
conductor
El centro de información del conduc‐
tor (DIC) se encuentra en el cuadro
de instrumentos entre el velocímetro
y el cuentarrevoluciones. Está dispo‐
nible como pantalla de gama media o alta o como pantalla combi de alta
gama.

Instrumentos y mandos127

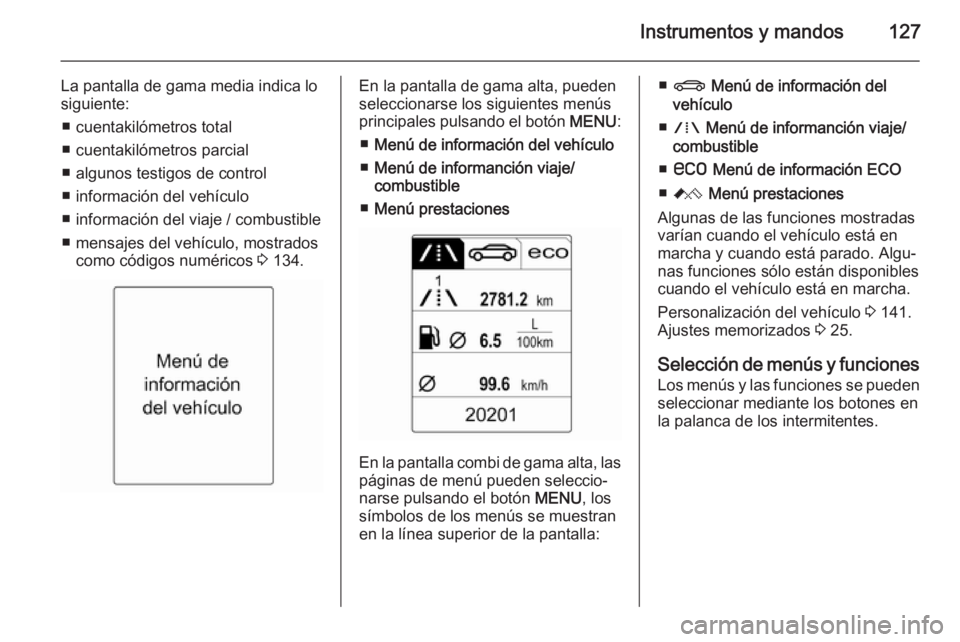

La pantalla de gama media indica lo
siguiente:
■ cuentakilómetros total
■ cuentakilómetros parcial
■ algunos testigos de control
■ información del vehículo
■ información del viaje / combustible
■ mensajes del vehículo, mostrados como códigos numéricos 3 134.En la pantalla de gama alta, pueden
seleccionarse los siguientes menús
principales pulsando el botón MENU:
■ Menú de información del vehículo
■ Menú de informanción viaje/
combustible
■ Menú prestaciones
En la pantalla combi de gama alta, las
páginas de menú pueden seleccio‐ narse pulsando el botón MENU, los
símbolos de los menús se muestran
en la línea superior de la pantalla:
■ X Menú de información del
vehículo
■ W Menú de informanción viaje/
combustible
■ s Menú de información ECO
■ C Menú prestaciones
Algunas de las funciones mostradas
varían cuando el vehículo está en
marcha y cuando está parado. Algu‐
nas funciones sólo están disponibles
cuando el vehículo está en marcha.
Personalización del vehículo 3 141.
Ajustes memorizados 3 25.
Selección de menús y funciones
Los menús y las funciones se pueden seleccionar mediante los botones en
la palanca de los intermitentes.

128Instrumentos y mandos

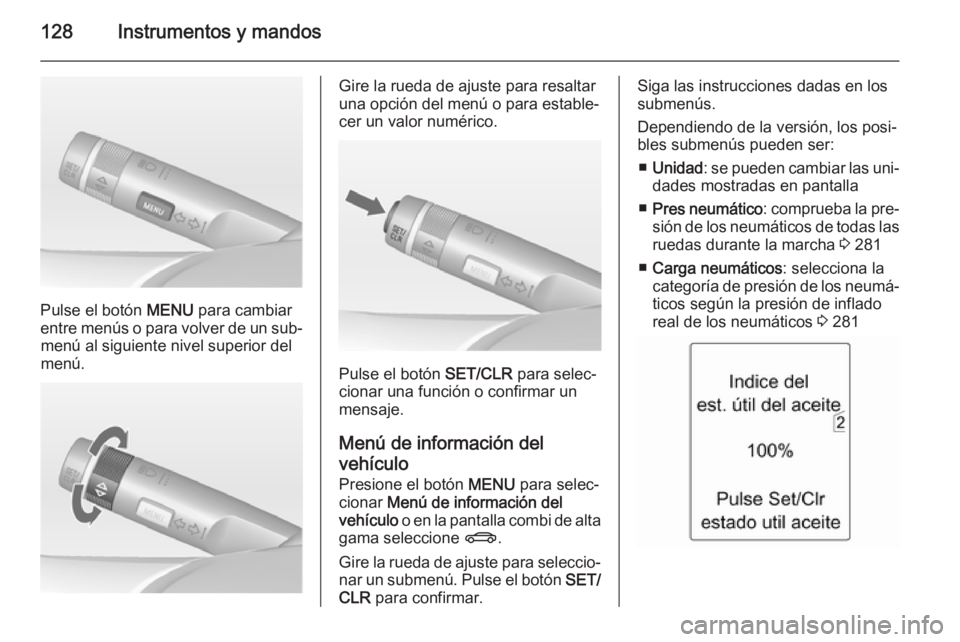

Pulse el botón MENU para cambiar
entre menús o para volver de un sub‐ menú al siguiente nivel superior del
menú.
Gire la rueda de ajuste para resaltar
una opción del menú o para estable‐
cer un valor numérico.
Pulse el botón SET/CLR para selec‐
cionar una función o confirmar un
mensaje.
Menú de información del
vehículo
Presione el botón MENU para selec‐
cionar Menú de información del
vehículo o en la pantalla combi de alta
gama seleccione X.
Gire la rueda de ajuste para seleccio‐
nar un submenú. Pulse el botón SET/
CLR para confirmar.
Siga las instrucciones dadas en los
submenús.
Dependiendo de la versión, los posi‐
bles submenús pueden ser:
■ Unidad : se pueden cambiar las uni‐
dades mostradas en pantalla
■ Pres neumático : comprueba la pre‐
sión de los neumáticos de todas las ruedas durante la marcha 3 281
■ Carga neumáticos : selecciona la
categoría de presión de los neumá‐ ticos según la presión de inflado
real de los neumáticos 3 281
