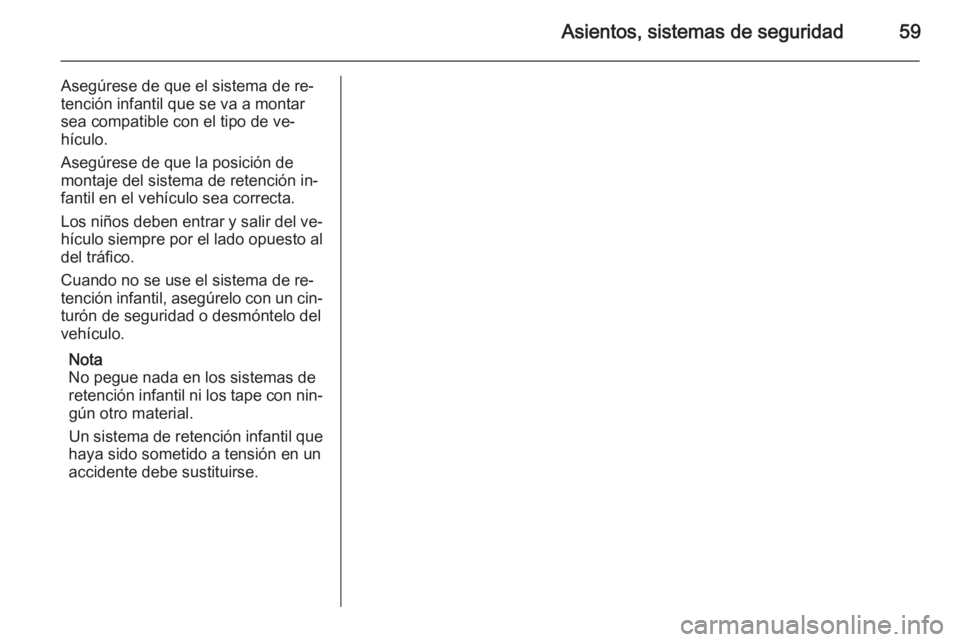

Asientos, sistemas de seguridad59
Asegúrese de que el sistema de re‐
tención infantil que se va a montar sea compatible con el tipo de ve‐
hículo.
Asegúrese de que la posición de
montaje del sistema de retención in‐
fantil en el vehículo sea correcta.
Los niños deben entrar y salir del ve‐
hículo siempre por el lado opuesto al
del tráfico.
Cuando no se use el sistema de re‐
tención infantil, asegúrelo con un cin‐
turón de seguridad o desmóntelo del
vehículo.
Nota
No pegue nada en los sistemas de
retención infantil ni los tape con nin‐ gún otro material.
Un sistema de retención infantil que
haya sido sometido a tensión en un
accidente debe sustituirse.

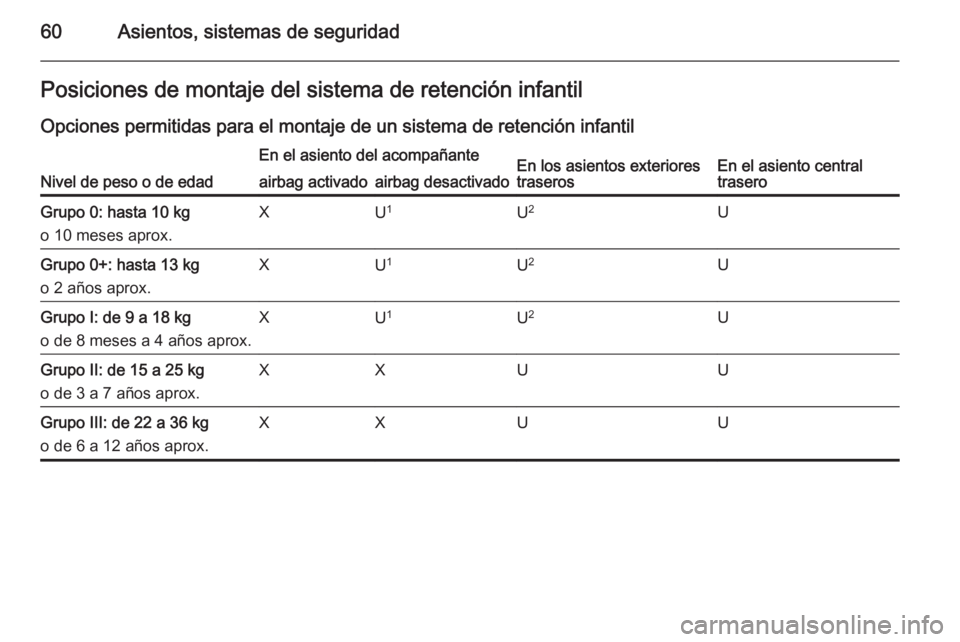

60Asientos, sistemas de seguridadPosiciones de montaje del sistema de retención infantilOpciones permitidas para el montaje de un sistema de retención infantil
Nivel de peso o de edad
En el asiento del acompañanteEn los asientos exteriores
traserosEn el asiento central
traseroairbag activadoairbag desactivadoGrupo 0: hasta 10 kg
o 10 meses aprox.XU 1U2UGrupo 0+: hasta 13 kg
o 2 años aprox.XU 1U2UGrupo I: de 9 a 18 kg
o de 8 meses a 4 años aprox.XU 1U2UGrupo II: de 15 a 25 kg
o de 3 a 7 años aprox.XXUUGrupo III: de 22 a 36 kg
o de 6 a 12 años aprox.XXUU

Asientos, sistemas de seguridad61
1=Sólo si el sistema de airbags del asiento del acompañante está desactivado. Si el sistema de retención infantil se fijacon un cinturón de seguridad de tres puntos, ajuste la altura del asiento en la posición más elevada y asegúrese de
que el cinturón de seguridad del vehículo salga hacia delante desde el punto de anclaje superior. Ajuste la inclinación del respaldo del asiento tan cerca como sea posible de la posición vertical para asegurar la tensión del cinturón enel lado de la hebilla.2=Asiento disponible con soportes de montaje ISOFIX y de anclaje superior 3 63.U=Adecuado para uso universal en combinación con un cinturón de seguridad de tres puntos.X=No se permiten sistemas de retención infantil en esta clase de peso.
Opciones permitidas para el montaje de un sistema de retención infantil ISOFIX
Clase de pesoClase de tamañoFijaciónEn el asiento del
acompañanteEn los asientos
exteriores traserosEn el asiento
central traseroGrupo 0: hasta 10 kgEISO/R1XILXGrupo 0+: hasta 13 kgEISO/R1XILXDISO/R2XILXCISO/R3XILXGrupo I: de 9 a 18 kgDISO/R2XILXCISO/R3XILXBISO/F2XIL, IUFXB1ISO/F2XXIL, IUFXAISO/F3XIL, IUFX

62Asientos, sistemas de seguridad
IL=Adecuada para sistemas de retención infantil ISOFIX de las categorías ‘específica del vehículo’, ‘limitada’ o ‘se‐miuniversal’. El sistema de retención ISOFIX debe estar aprobado para el tipo específico de vehículo.IUF=Adecuada para sistemas de retención infantil ISOFIX orientados hacia delante, de categoría universal, aprobados
para su uso en esta clase de peso.X=Ningún sistema de retención infantil ISOFIX homologado en esta clase de peso.
Clase de tamaño ISOFIX y dispositivo de asiento
A - ISO/F3=Sistema de retención infantil orientado hacia delante, para niños de talla máxima en la clase de peso de
9 a 18 kg.B - ISO/F2=Sistema de retención infantil orientado hacia delante, para niños más pequeños en la clase de peso de 9 a 18 kg.B1 - ISO/F2X=Sistema de retención infantil orientado hacia delante, para niños más pequeños en la clase de peso de
9 a 18 kg.C - ISO/R3=Sistema de retención infantil orientado hacia atrás, para niños de talla máxima en la clase de peso hasta 18 kg.D - ISO/R2=Sistema de retención infantil orientado hacia atrás, para niños más pequeños en la clase de peso hasta
18 kg.E - ISO/R1=Sistema de retención infantil orientado hacia atrás, para niños pequeños en la clase de peso hasta 13 kg.

Asientos, sistemas de seguridad63Sistemas de retención
infantil ISOFIX
Fije los sistemas de seguridad infantil
ISOFIX homologados para el ve‐
hículo a los soportes de montaje
ISOFIX. Las posiciones específicas
del vehículo para los sistemas de re‐
tención infantil ISOFIX están marca‐
das mediante “IL” en la tabla.
Los soportes de montaje ISOFIX se
indican mediante una etiqueta en el
respaldo.
Argollas de fijación de los
anclajes
Dependiendo del equipamiento espe‐ cífico del país, el vehículo podría te‐ner dos o tres argollas de fijación.
Las argollas de fijación para el
anclaje superior están marcadas con
el símbolo : para el asiento infantil.
En la versión sedán, abra la tapa de
la argolla de fijación en la bandeja de‐
trás de los reposacabezas, marcada
con el símbolo del asiento infantil.
En la versión de dos volúmenes y
Sports Tourer, las argollas de fijación están en la parte posterior de los
asientos traseros.
Además del soporte de montaje
ISOFIX, fije la correa del
anclaje superior a las argollas de fija‐
ción para el anclaje superior. La co‐
rrea debe pasar entre las dos varillas
guía del reposacabezas.
Las posiciones de la categoría uni‐
versal para los sistemas de retención infantil ISOFIX están marcadas me‐
diante “IUF” en la tabla.

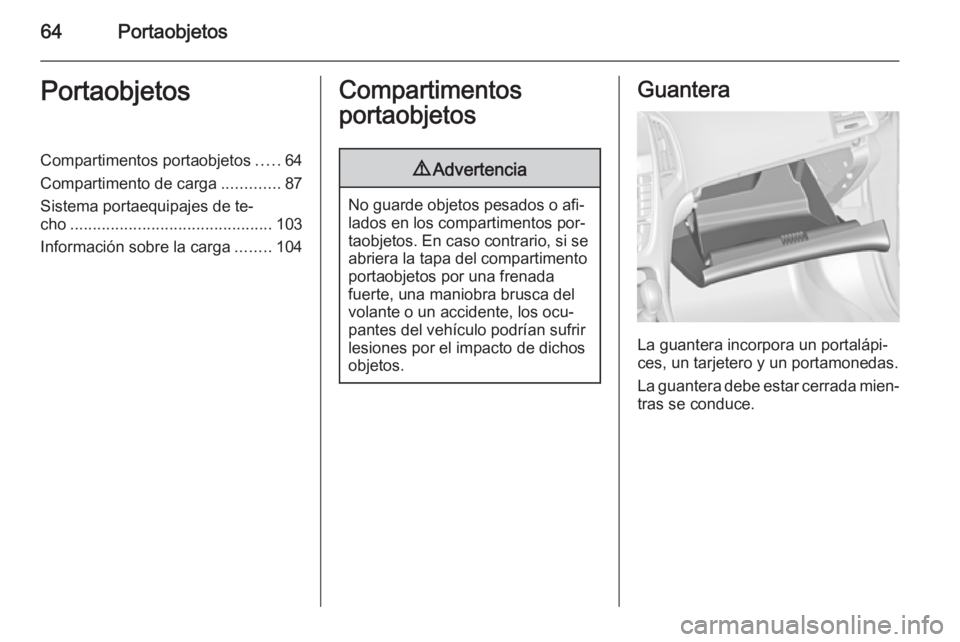

64PortaobjetosPortaobjetosCompartimentos portaobjetos.....64
Compartimento de carga .............87
Sistema portaequipajes de te‐
cho ............................................. 103
Información sobre la carga ........104Compartimentos
portaobjetos9 Advertencia
No guarde objetos pesados o afi‐
lados en los compartimentos por‐
taobjetos. En caso contrario, si se abriera la tapa del compartimento
portaobjetos por una frenada
fuerte, una maniobra brusca del
volante o un accidente, los ocu‐
pantes del vehículo podrían sufrir
lesiones por el impacto de dichos
objetos.
Guantera
La guantera incorpora un portalápi‐
ces, un tarjetero y un portamonedas.
La guantera debe estar cerrada mien‐
tras se conduce.

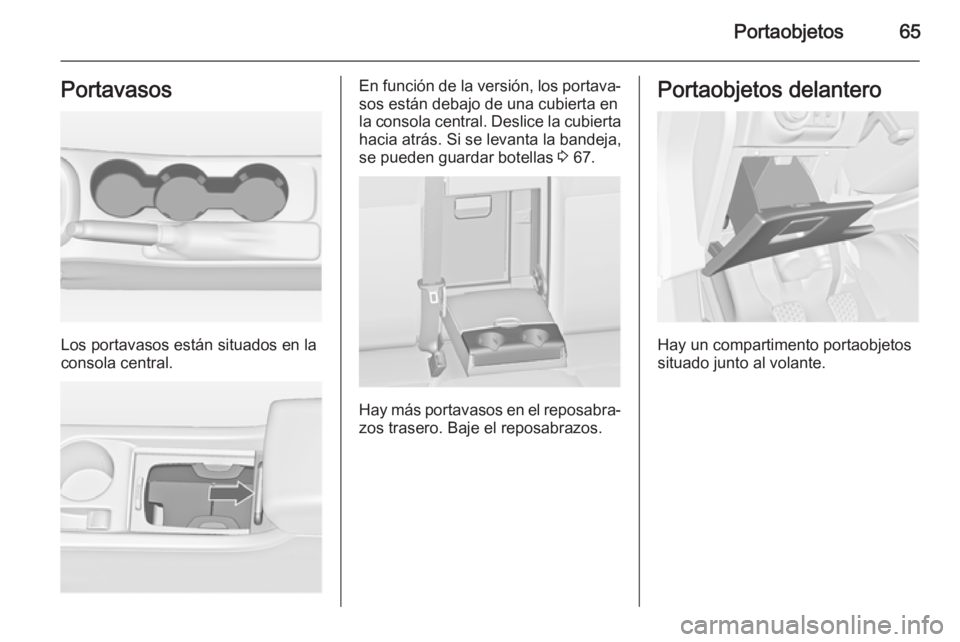

Portaobjetos65Portavasos
Los portavasos están situados en la
consola central.
En función de la versión, los portava‐ sos están debajo de una cubierta en
la consola central. Deslice la cubierta
hacia atrás. Si se levanta la bandeja,
se pueden guardar botellas 3 67.
Hay más portavasos en el reposabra‐
zos trasero. Baje el reposabrazos.
Portaobjetos delantero
Hay un compartimento portaobjetos
situado junto al volante.

66PortaobjetosPortaobjetos bajo el
asiento
Pulse el botón en el rebaje y abra el
cajón. Carga máxima: 3 kg. Para ce‐
rrarlo, presione y enclave.
En la versión con portabicicletas tra‐
sero 3 68, el juego de reparación de
neumáticos está guardado en el ca‐
jón.
Juego de reparación de neumáticos
3 285.
Portaobjetos del
reposabrazos
Portaobjetos debajo del
reposabrazos delantero
Pulse el botón para levantar el repo‐
sabrazos. El reposabrazos debe es‐
tar totalmente desplazado hacia
atrás.
Portaobjetos en el
reposabrazos trasero
Baje el reposabrazos y abra la tapa.
Cierre la tapa antes de levantar el re‐ posabrazos.

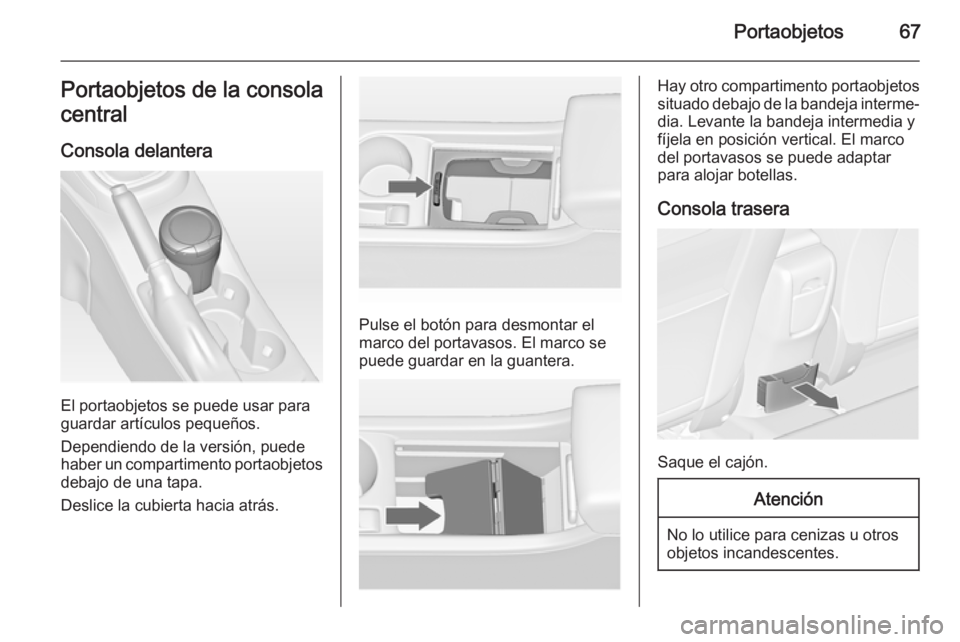

Portaobjetos67Portaobjetos de la consola
central
Consola delantera
El portaobjetos se puede usar para
guardar artículos pequeños.
Dependiendo de la versión, puede
haber un compartimento portaobjetos
debajo de una tapa.
Deslice la cubierta hacia atrás.
Pulse el botón para desmontar el
marco del portavasos. El marco se
puede guardar en la guantera.
Hay otro compartimento portaobjetos situado debajo de la bandeja interme‐dia. Levante la bandeja intermedia y
fíjela en posición vertical. El marco
del portavasos se puede adaptar
para alojar botellas.
Consola trasera
Saque el cajón.
Atención
No lo utilice para cenizas u otros
objetos incandescentes.

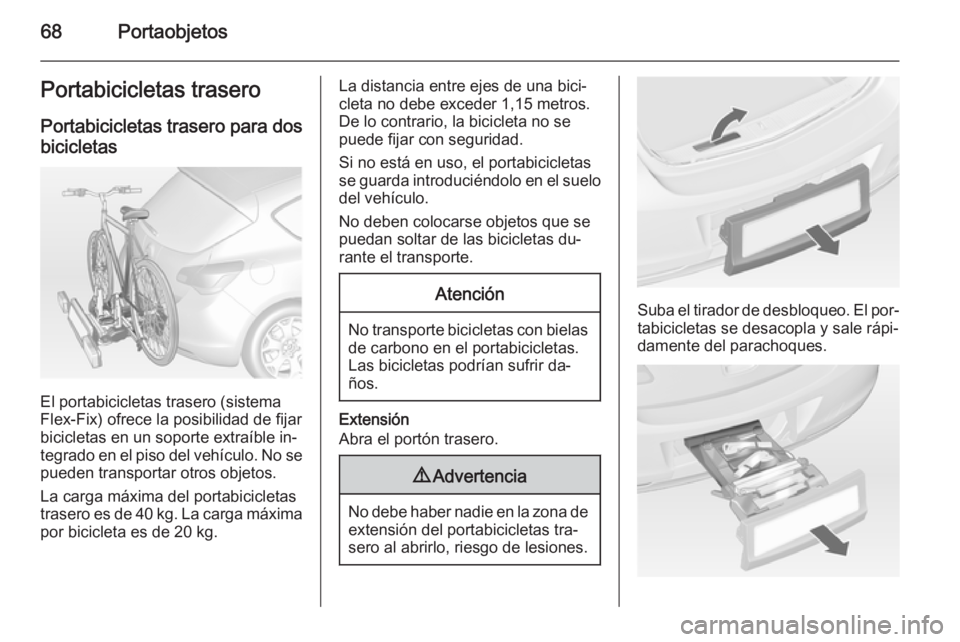

68PortaobjetosPortabicicletas trasero
Portabicicletas trasero para dos bicicletas
El portabicicletas trasero (sistema
Flex-Fix) ofrece la posibilidad de fijar
bicicletas en un soporte extraíble in‐
tegrado en el piso del vehículo. No se pueden transportar otros objetos.
La carga máxima del portabicicletas
trasero es de 40 kg. La carga máxima
por bicicleta es de 20 kg.
La distancia entre ejes de una bici‐
cleta no debe exceder 1,15 metros.
De lo contrario, la bicicleta no se
puede fijar con seguridad.
Si no está en uso, el portabicicletas
se guarda introduciéndolo en el suelo
del vehículo.
No deben colocarse objetos que se
puedan soltar de las bicicletas du‐
rante el transporte.Atención
No transporte bicicletas con bielas de carbono en el portabicicletas.
Las bicicletas podrían sufrir da‐
ños.
Extensión
Abra el portón trasero.
9 Advertencia
No debe haber nadie en la zona de
extensión del portabicicletas tra‐
sero al abrirlo, riesgo de lesiones.
Suba el tirador de desbloqueo. El por‐
tabicicletas se desacopla y sale rápi‐
damente del parachoques.
