stop start OPEL ASTRA J 2014 Sürücü El Kitabı (in Turkish)

Özet bilgiler13
1Elektrik kumandalı camlar .....35
2 Yan aynalar ........................... 32
3 Hız Sabitleme Sistemi
(Cruise control) ..................188
Hız sınırlayıcı ...................... 190
Ayarlanabilir hız sabitleyici ..192
Önden çarpışma alarmı ......199
4 Yan havalandırma çıkışları . 167
5 Dönüş ve şerit değiştirme
sinyalleri, selektör, kısa
hüzmeli ve uzun hüzmeli
far, uzun hüzmeli far
yardımı ................................ 153
Araçtan çıkış aydınlatması . 157
Park lambaları .....................154
Sürücü Bilgi Sisteminin
(Driver Information
Centre) Düğmeleri ............... 124
6 Göstergeler ........................ 112
7 Direksiyondaki kumanda
tuşları ................................. 105
8 Sürücü Bilgi Sistemi
(Driver Information Centre) . 1249 Cam silecekleri, cam
yıkama sistemi, ön far
yıkama sistemi, arka cam
sileceği, arka cam yıkama
sistemi ................................. 107
10 Spor modu ......................... 186
Merkezi kilit sistemi ...............24
Yakıt seçim tuşu .................. 114
Dörtlü ikaz flaşörü ..............153
Hava yastığı devre dışı
bırakma kontrol lambası ..... 118
Ön yolcu emniyet kemeri
kontrol lambası ................... 117
Tour sürüş modu ................186
11 Bilgi ekranı ......................... 129
12 Hırsızlık alarm sistemi
LED lambaları ......................30
13 Orta havalandırma çıkışları 167
14 Torpido gözü ........................ 63
15 Çekiş kontrol sistemi ..........183
Elektronik Stabilite
Kontrolü .............................. 184Park sensörleri ...................205
Gelişmiş park desteği .......... 208
Şerit değiştirme uyarısı ......218
Stop-start sistemi için Eco
düğmesi .............................. 172
Bagaj kapağı kilit açma
düğmesi ................................ 27
16 Klima Sistemi ...................... 159
17 AUX girişi, USB girişi, SD
kart yuvası ............................. 12
18 Aksesuar prizi .....................111
19 Vites kolu, manuel
şanzıman ........................... 180
Otomatik şanzıman ............176
20 Elektrikli el freni ...................181
21 Direksiyon kilidine sahip
kontak kilidi ........................ 170
22 Korna ................................. 106
Sürücü hava yastığı .............54
23 Motor kaputu açma kolu ....234
24 Eşya saklama bölümü,
sigorta kutusu ..................... 263

20Özet bilgiler
■ Dizel motorlar: ön ısıtma içinanahtarı 2 konumuna çevirin
ve ! kontrol lambası sönene
kadar bekleyin
■ Anahtarı 3. konuma çevirin ve
bırakın.
Motorun çalıştırılması 3 171.Stop-start sistemi
Araç bir düşük hızda ise veya
duruyorsa, bazı koşullar yerine
getirildiğinde, bir Autostop
etkinleştirmek için:
■ Debriyaj pedalına basın
■ kolu boşa getirin
■ debriyaj pedalını bırakın
Motor devir saatindeki Autostop
konumundaki ibrede bir AUTOSTOP
gösterilir.
Motoru yeniden başlatmak için
yeniden debriyaj pedalına basın.
Stop-start sistemi 3 172.
Park etme
■ Park frenini daima çekin. Manuel park frenini (el freni) daima, açma
düğmesine bastırmadan sıkıca
çekin. Yokuş aşağı veya yokuş
yukarı durumlarda mümkün
olduğunca sıkı çekin. Park freni
kolunu daha kolay indirmek için
aynı zamanda ayak frenine basın.
Elektrikli park frenli araçlarda, m
anahtarını yaklaşık bir saniye
çekin.
■ Motoru durdurun. Kontak anahtarını 0 konumuna çevirin ve
çıkarın. Direksiyon simidi kilidinin
yerine oturması hissedilinceye
kadar direksiyonu çevirin.
Otomatik şanzımanlı araçlarda
kontak anahtarı sadece vites kolu
P konumundayken çıkartılabilir.
■ Düz yolda veya yokuş yukarı durumda, kontağı kapatmadan
önce vitesi birinci vitese alın veya
vites kolunu P konumuna getirin.
Yokuş yukarı durumda ayrıca ön
tekerleklerin kaldırıma doğru
bakmamasını sağlayın.

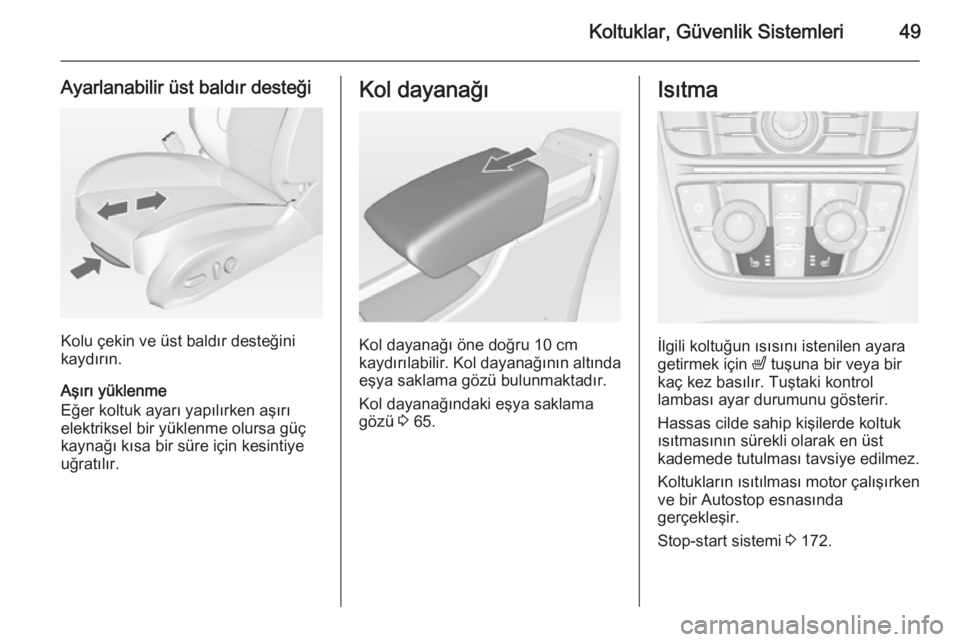

Koltuklar, Güvenlik Sistemleri49
Ayarlanabilir üst baldır desteği
Kolu çekin ve üst baldır desteğini
kaydırın.
Aşırı yüklenme
Eğer koltuk ayarı yapılırken aşırı
elektriksel bir yüklenme olursa güç
kaynağı kısa bir süre için kesintiye
uğratılır.
Kol dayanağı
Kol dayanağı öne doğru 10 cm kaydırılabilir. Kol dayanağının altında
eşya saklama gözü bulunmaktadır.
Kol dayanağındaki eşya saklama
gözü 3 65.
Isıtma
İlgili koltuğun ısısını istenilen ayara
getirmek için ß tuşuna bir veya bir
kaç kez basılır. Tuştaki kontrol
lambası ayar durumunu gösterir.
Hassas cilde sahip kişilerde koltuk
ısıtmasının sürekli olarak en üst
kademede tutulması tavsiye edilmez.
Koltukların ısıtılması motor çalışırken
ve bir Autostop esnasında
gerçekleşir.
Stop-start sistemi 3 172.

106Göstergeler ve kumanda birimleriIsıtmalı direksiyon
* tuşuna basarak ısıtmayı etkin hale
getirin. Basılan tuşun etkinleştirildiği
tuş üzerindeki LED ışığının yanması
ile anlaşılır.
Direksiyon simidindeki tavsiye edilen
tutma yerleri, diğer yerlere göre daha
yüksek sıcaklıkta ve daha hızlı bir
şekilde ısıtılır.
Isıtma, motor çalışırken ve bir
Autostop esnasında gerçekleşir.
Stop-start sistemi 3 172.
Korna
j işareti olan kısma bastırın.

Göstergeler ve kumanda birimleri111
Girişi onaylamak için çok fonksiyonlu
düğmeye basın. Renkli arka plan
sonraki ayara taşınır.
Tüm ayarlamaları yapın.
Tarih ayarı
Saat ayarlarını yapmak için, Tarihi
ayarla menü öğesini seçin. İlk ayarı
yapmak için çok fonksiyonlu düğmeyi
çevirin.
Girişi onaylamak için çok fonksiyonlu
düğmeye basın. Renkli arka plan
sonraki ayara taşınır.
Tüm ayarlamaları yapın.
Saat biçimi
İstenilen saat biçimini seçmek için,
Saat biçimini ayarla seçin. 12 saat
veya 24 saat etkinleştirin.
Araç ayarlarının kişiselleştirilmesi 3 138.Aksesuar prizleri
12 Volt aksesuar prizi ön konsolda
bulunmaktadır.
Başka bir 12 Volt aksesuar prizi arka
konsolda bulunmaktadır. Örtüyü
aşağı doğru katlayın.
Sports tourer: Bagaj bölümünün sol
yan panelinde başka bir 12 Volt güç
çıkışı bulunur.
Prizlere bağlanan elektrikli
aksesuarın maksimum akım çekişi
120 Watt üzerine çıkmamalıdır.
Kontak kapatıldığında aksesuar
prizleri devre dışı bırakılır. Ayrıca araç
akü voltajının düşmesi durumunda da aksesuar prizleri devre dışı
bırakılırlar.
Bağlanan elektrikli aksesuarların elektromanyetik dayanıklılığı
DIN VDE 40 839 normuna uygun
olmalıdır.
Akım sağlayıcı aksesuarları
bağlamayın, örn. elektrikli şarj
cihazları veya aküler.
Uygun olmayan soketleri takarak
prizleri hasara uğratmayın.
Stop-start sistemi 3 172.

Göstergeler ve kumanda birimleri119
Aracın servis/bakıma ihtiyacı vardır.
Bir servise başvurun.
Araç mesajları 3 131.
Fren ve debriyaj sistemi Fren ve debriyaj hidroliği
seviyesi Kontrol lambası R kırmızı renkte
yanar.
Fren ve debriyaj hidroliği seviyesi çok
düşük 3 237.9 Uyarı
Aracı durdurun. Seyahate devam
etmeyin. Bir servise başvurun.
Kontak açıldığında, park (el) freni
çekili ise kontrol lambası yanar
3 181.
Pedala basın
Kontrol lambası - sarı renkte yanar
veya yanıp söner.
Motoru çalıştırmak için debriyaj
pedalına basılmalıdır. Stop-start
sistemi 3 172.
Yanarsa
Elektrikli park frenini çözmek için fren pedalına basılması gerekir 3 181.
Yanıp sönerse
Motoru çalıştırmak için debriyaj
pedalına basılmalıdır 3 171.
Elektrikli park freni
Kontrol lambası m kırmızı renkte
yanar veya yanıp söner.
Yanarsa
Elektrikli park freni devrededir
3 181.Yanıp sönerse
Elektrikli park freni tam olarak
devreye girmemiş veya
indirilmemiştir. Kontağı açın, fren
pedalına basın ve elektrikli park
frenini önce çözüp sonra devreye alarak sistemi sıfırlamaya çalışın. m
yanıp sönmeye devam ederse aracı
durdurun ve bir servise başvurun.
Elektrikli park freninde
arıza
Kontrol lambası j sarı renkte yanar
veya yanıp söner.
Yanarsa Elektrikli park freni işlevini kısıtlı
olarak yerine getirir. 3 181.
Yanıp sönerse Elektrikli park freni servis
modundadır. Aracı durdurun, işlevinin
sıfırlanması için elektrikli park frenini
devreye alın ve tekrar çözün.

120Göstergeler ve kumanda birimleri9Uyarı
Arızanın bir servis tarafından en
kısa zamanda giderilmesini
sağlayın.
Anti blokaj fren sistemi
(ABS) Kontrol lambası u sarı renkte yanar.
Kontak açıldıktan sonra birkaç
saniyeliğine kontrol lambası kırmızı
renkte yanar. Kontrol lambası
söndüğünde sistem artık kullanıma
hazırdır.
Kontrol lambasının birkaç saniye
sonra sönmemesi veya sürüş
esnasında yanması durumunda
ABS'de bir hata var demektir. Fren
tertibatı bu durumda, ABS fonksiyonu
devrede olmadan çalışır durumdadır.
Anti blokaj fren sistemi (ABS) 3 180.
Vites yükseltme
Yakıt tasarrufu için vites büyültme
önerildiğinde, [ kontrol göstergesi
olarak yeşil yanar veya Üst Seviye
Ekranı veya Üst Seviye Kombi Ekranlı Sürücü Bilgi Sisteminde (Driver
Information Center) bir sembol olarak gösterilir.
Bazı versiyonlarda, vites göstergesi
Sürücü Bilgi Sisteminde (Driver
Information Centre) tam sayfa olarak
açılır.
EcoFlex sürücü yardımcısı 3 135.
Servo direksiyon Kontrol lambası c sarı renkte yanar.
Direksiyon desteği azaldığında
yanar
Sistem aşırı şekilde ısındığından
direksiyon desteği gücü azalır.
Sistem soğuduğunda kontrol lambası söner.
Stop-start sistemi 3 172.
Direksiyon desteği devre dışı ise
yanar
Servo direksiyon sisteminde arıza Bir servise başvurun.Şerit değiştirme uyarısı
Kontrol lambası ) yeşil renkte yanar
veya yanıp söner.
Yeşil renkte yanarsa Sistem devrededir ve çalışmaya hazır
konumdadır.
Sarı renkte yanıp sönerse Sistem beklenmeyen (öncesinde
sinyal verilmeden) şerit değişikliği
tespit etmiş demektir.
Ultrasonik park sensörleri
Kontrol lambası r sarı renkte
yanar.
Sistemde hata var anlamına gelir.
veya
Söz konusu arıza, kirlenme,
buzlanma veya kar nedeni ile
kaplanmış sensörlerden dolayıdır.
veya
Dış kaynaklı ultrasonik ses kaynakları nedeniyle (örneğin basınçlı hava ile
çalışan beton kırma tabancası, cadde
süpürme makinaları) meydana

Göstergeler ve kumanda birimleri121
gelmiş olabilir. Eğer arıza nedeni
ortadan kalkarsa, o zaman sistem
normal şartlardaki gibi çalışmaya devam eder.
Sistemdeki arızanın bir servis
tarafından giderilmesini sağlayın.
Ultrasonik park sensörleri 3 205.
Elektronik Stabilite
Kontrolü kapalı
Kontrol lambası n sarı renkte yanar.
Sistem devre dışı kalır.
Elektronik stabilite kontrolü
ve çekiş kontrol sistemi
Kontrol lambası b sarı renkte yanar
veya yanıp söner.
Yanarsa Sistemde arıza söz konusudur.
Sürüşe devam edilebilir. Sürüş
performansı yol yüzeyi şartlarına
bağlı olarak kötüleşebilir.
Arızanın bir servis tarafından
giderilmesini sağlayın.Yanıp sönerse
Sistem etkin şekilde devrededir.
Motor gücü azalabilir ve araç otomatik olarak biraz frenlenir.
Elektronik denge kontrolü 3 184,
Çekiş kontrol sistemi 3 183.
Çekiş kontrol sistemi
kapalı Kontrol lambası k sarı renkte yanar.
Sistem devre dışı kalır.
Ön ısıtma Kontrol lambası ! sarı renkte yanar.
Ön ısıtma etkinleştirilmiştir. Sadece
dış hava sıcaklığının düşük olması
durumunda etkinleşir.
Dizel partikül filtresi Kontrol lambası % sarı renkte yanar
veya yanıp söner.
Dizel partikül filtresinin temizlenmesi
gerekir.Aracı % sönene kadar sürmeye
devam edin. Mümkünse motor
devrinin 2000 devir/dakikanın altına düşmesine müsaade etmeyin.
Yanarsa
Dizel partikül filtresi tıkanmıştır.
Temizleme işlemini en kısa zamanda
başlatın.
Yanıp sönerse
Filtre maksimum dolum seviyesine ulaşmıştır. Motorda hasar oluşmasını engellemek için temizleme işlemini
derhal başlatın.
Dizel partikül filtresi 3 175, Stop-start
sistemi 3 172.
Lastik basıncı kontrol
sistemi
Kontrol lambası w sarı renkte yanar
veya yanıp söner.
Yanarsa
Lastik basınç kaybı. Aracı derhal
durdurun ve lastik basıncını kontrol
edin.

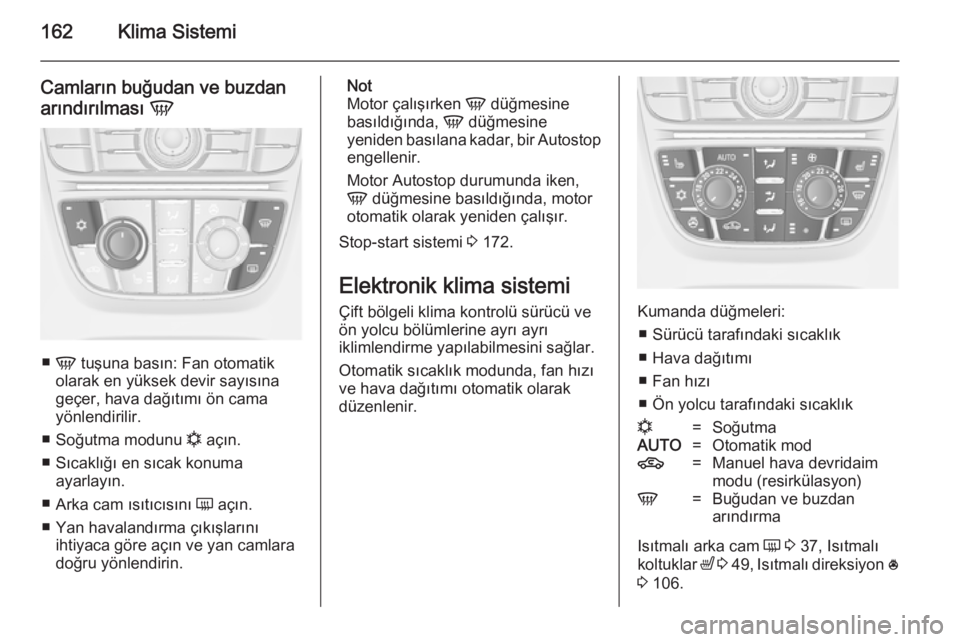

162Klima Sistemi
Camların buğudan ve buzdan
arındırılması V
■
V tuşuna basın: Fan otomatik
olarak en yüksek devir sayısına
geçer, hava dağıtımı ön cama
yönlendirilir.
■ Soğutma modunu n açın.
■ Sıcaklığı en sıcak konuma ayarlayın.
■ Arka cam ısıtıcısını Ü açın.
■ Yan havalandırma çıkışlarını ihtiyaca göre açın ve yan camlara
doğru yönlendirin.
Not
Motor çalışırken V düğmesine
basıldığında, V düğmesine
yeniden basılana kadar, bir Autostop engellenir.
Motor Autostop durumunda iken,
V düğmesine basıldığında, motor
otomatik olarak yeniden çalışır.
Stop-start sistemi 3 172.
Elektronik klima sistemi
Çift bölgeli klima kontrolü sürücü ve
ön yolcu bölümlerine ayrı ayrı
iklimlendirme yapılabilmesini sağlar.
Otomatik sıcaklık modunda, fan hızı
ve hava dağıtımı otomatik olarak
düzenlenir.
Kumanda düğmeleri:
■ Sürücü tarafındaki sıcaklık
■ Hava dağıtımı
■ Fan hızı
■ Ön yolcu tarafındaki sıcaklık
n=SoğutmaAUTO=Otomatik mod4=Manuel hava devridaim
modu (resirkülasyon)V=Buğudan ve buzdan
arındırma
Isıtmalı arka cam Ü 3 37, Isıtmalı
koltuklar ß 3 49 , Isıtmalı direksiyon *
3 106.

164Klima Sistemi
Sıcaklık minimum Lo olarak
ayarlandığında, soğutma n
açıldığında, klima sistemi maksimum
soğutma seviyesinde çalışır.
Sıcaklık maksimum Hi olarak
ayarlandığında klima sistemi maksimum ısıtma seviyesinde çalışır.
Not
n açıksa, istenen kabin sıcaklığının
azaltılması motorun Autostop'tan
yeniden başlamasına veya
Autostop'un engellemesine neden
olabilir.
Camların buğudan ve buzdan arındırılması V■
V tuşuna basın. Basılan tuşun
etkinleştirildiği tuş üzerindeki LED
ışığının yanması ile anlaşılır.
■ n tuşuna basın. Basılan tuşun
etkinleştirildiği tuş üzerindeki LED
ışığının yanması ile anlaşılır.
■ Sıcaklık ve hava dağıtımı otomatik olarak ayarlanır ve fan en yüksek
hız kademesinde çalışır.
■ Arka cam ısıtıcısını Ü açın.
■ Önceki moda geri dönmek için, V
tuşuna basın, yeniden otomatik
moduna geçmek için: AUTO tuşuna
basın.
Otomatik arka cam ısıtması
Bilgi Ekranı Ayarlar menüsünde
değiştirilebilir. Araç ayarlarının
kişiselleştirilmesi 3 138.
Not
Motor çalışırken V düğmesine
basıldığında, V düğmesine
yeniden basılana kadar, bir Autostop engellenir.
Motor Autostop durumunda iken,
V düğmesine basıldığında, motor
otomatik olarak yeniden çalışır.Stop-start sistemi 3 172.
Manuel ayarlar
Klima kontrol sistemi ayarları tuşların
ve döner düğmenin kullanılması ile
aşağıda anlatılan şekilde
değiştirilebilir. Herhangi bir ayar
değişikliği otomatik modu iptal
edecektir.
Fan hızı Z
Resimde gösterildiği gibi, fanın hızını
azaltmak için alt düğmeye ve
yükseltmek için de üst düğmeye
basın. Fan hızı kademesi ekranda
rakamlar ile gösterilir.
