Řízení vozidla a jeho provoz209
Tlačítko D
Progresivní parkovací asistent
i parkovací asistent 3 205 používají
stejné tlačítko na obsluhu systému. Parkovací asistent se aktivuje
a deaktivuje jedním krátkým stiskem
tlačítka. Progresivní parkovací
asistent se aktivuje a deaktivuje
stiskem tlačítka D na cca jednu
sekundu.
Pokud je jeden systém aktivní, lze
mezi oběma systémy přepínat
krátkým nebo dlouhým stiskem
tlačítka.
ZapnutíPři vyhledávání parkovacího místa
musí být systém aktivován stisknutím tlačítka D na dobu přibližně jedné
sekundy.
Systém může být aktivován pouze při
rychlosti do 30 km/hod. a systém
vyhledává parkovací místo při
rychlostech do 30 km/hod..
Maximální povolená rovnoběžná
vzdálenost mezi vozidlem a řadou
zaparkovaných aut je 1,8 metrů.
Poznámky
Před prvním použitím progresivního
brzdového asistenta je nutné jet
s vozidlem nejméně 40 km tak, aby
se systém automaticky zkalibroval.Funkčnost
Pokud vozidlo míjí řadu aut a systém
je zapnut, začne systém
progresivního parkovacího asistenta
vyhledávat vhodné parkovací místo.
Když je vhodné místo nalezeno, je v informačním centru řidiče
zobrazena vizuální odezva a dán
akustický signál.

210Řízení vozidla a jeho provoz
Návrh parkovacího místa od systémuje přijat, pokud je vozidlo zastaveno
řidičem do 10 m po vydání zprávy pro
zastavení. Systém vypočítává
optimální trasu na parkovací místo.
Poté systém navádí řidiče na
parkovací místo poskytováním
podrobných pokynů.Pokynu ukazují:
■ upozornění, pokud je rychlost větší
než 30 km/h,
■ požadavek na zastavení vozidla, když je zaznamenáno parkovací
místo,
■ směr jízdy během parkovacího manévru,
■ polohu volantu během parkování, ■ pro některé pokyny se objeví indikátor průběhu.
Úspěšný parkovací manévr je
indikovaný symbolem konečné
polohy.Pokud není vozidlo zastaveno
řidičem do 10 metrů po navržení
parkovacího místa, začne systém
hledat jiné vhodné parkovací místo.

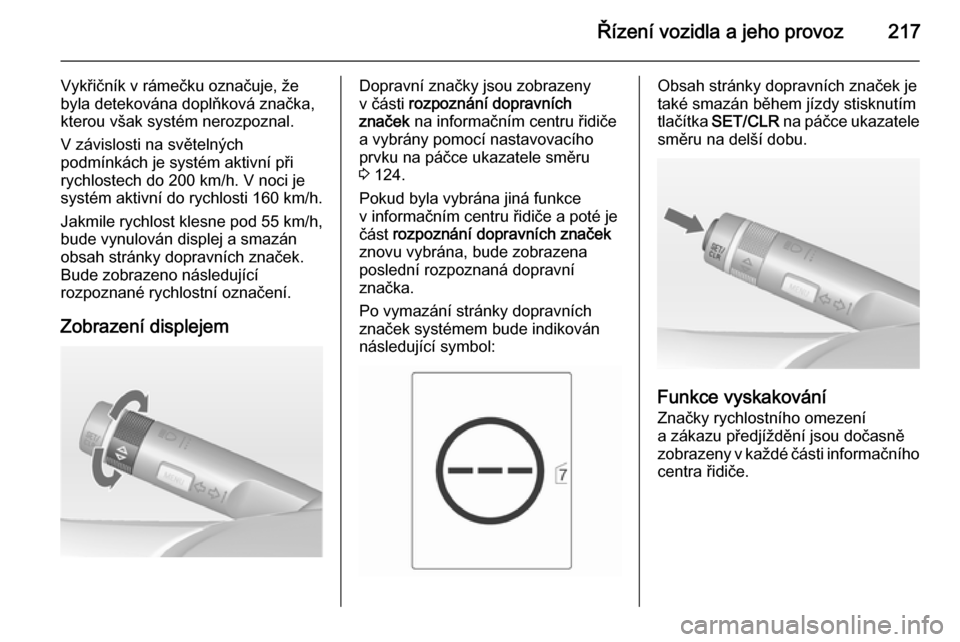

Změna strany parkování
Systém je nastaven na zjišťování parkovacích míst na straně
spolujezdce. Chcete-li hledat
parkovací místa na straně řidiče,
přepněte indikátor otáčení na stranu
řidiče.
Priority displeje
Po zapnutí progresivního
parkovacího asistenta se zobrazí
zpráva v informačním centru řidiče.

Řízení vozidla a jeho provoz211
Indikace zpráv s vyšší prioritou, jako
jsou zprávy vozidla 3 131, bude
zobrazena. Po potvrzení zprávy
stisknutím tlačítka SET/CLR se znovu
objeví zprávy parkovacího asistenta
a parkování může pokračovat.
Vypnutí
Systém se vypne:
■ stisknutím tlačítka D na přibližně
jednu sekundu
■ úspěšným skončením parkovacího manévru
■ rychlostí větší než 30 km/h
■ vypnutím zapalování
Vypnutí řidičem nebo systémem
během manévrování bude sděleno
prostřednictvím Parkování
deaktivováno v informačním centru
řidiče.Porucha

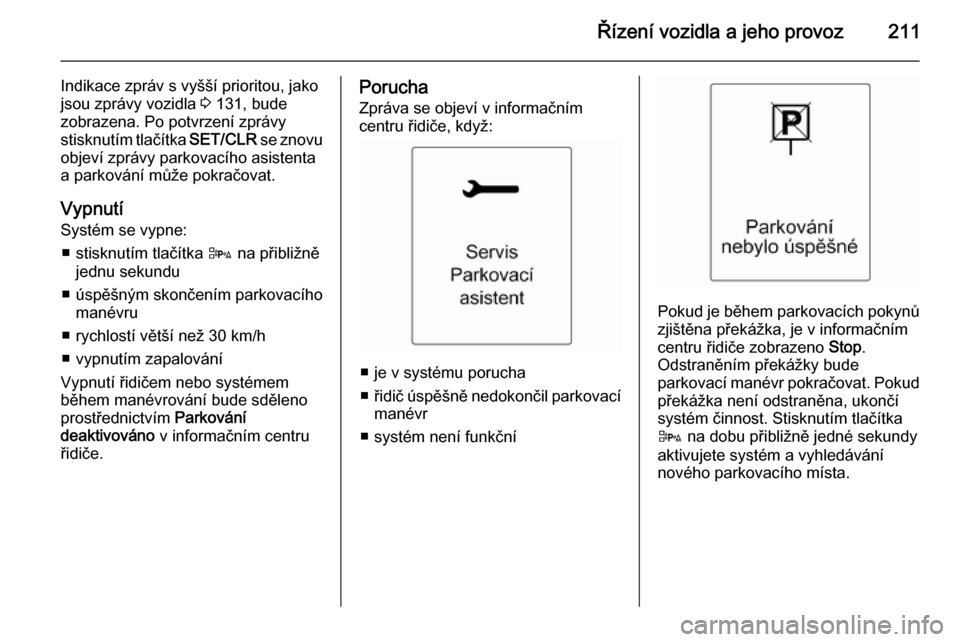

Zpráva se objeví v informačním
centru řidiče, když:
■ je v systému porucha
■ řidič úspěšně nedokončil parkovací
manévr
■ systém není funkční
Pokud je během parkovacích pokynů
zjištěna překážka, je v informačním
centru řidiče zobrazeno Stop.
Odstraněním překážky bude parkovací manévr pokračovat. Pokud překážka není odstraněna, ukončí
systém činnost. Stisknutím tlačítka
D na dobu přibližně jedné sekundy
aktivujete systém a vyhledávání
nového parkovacího místa.

212Řízení vozidla a jeho provoz
Důležité rady pro používánísystému parkovacího asistenta9 Varování
Za určitých podmínek může určitý
typ lesklého povrchu objektu nebo
oděv, stejně tak jako určitý typ
venkovního hluku způsobit, že
systém nesprávně detekuje
překážku.
Zvláštní pozornost je nutné
věnovat nízkým překážkám, které mohou poškodit dolní část
nárazníku.
Výstraha
Výkonnost čidel může být
snížena, pokud jsou zakryty např.
ledem nebo sněhem.
V důsledku těžkého nákladu může být snížena výkonnost systému
parkovacího asistenta.
Zvláštní podmínky platí pokud
jsou zahrnuty vyšší vozidla (např.
terénní vozidla, malá dodávková
auta, dodávková auta). Zjištění
překážek v horní části těchto
vozidel nelze zaručit.
Překážky s velmi malým
odrazovým průřezem, jako jsou
překážky úzkého tvaru, nebo
měkké materiály, nemusí být
systémem zaznamenány.
Parkovací asistent nedetekuje
předměty mimo dosah detekce.
Poznámky
Systém parkovacího asistenta
automaticky rozpozná tažné
zařízení nainstalované ve výrobním
závodě. Je vypnut, když je zapojena
přípojka.
Je možné, že snímač zaznamenal
neexistující překážku (rušivý odraz)
zapříčiněnou vnějším zvukovým
nebo mechanickým rušením.
Systém progresivního parkovacího
asistenta nemusí zareagovat na změny v parkovacím místě
provedené po zahájení
rovnoběžného parkovacího
manévru.
Upozornění na mrtvý úhel
Systém upozornění na mrtvý úhel
detekuje a hlásí předměty na obou
stranách vozidla uvnitř zadané oblasti
„mrtvého úhlu“. Systém poskytuje vizuální upozornění v jednotlivých
vnějších zrcátkách, pokud detekuje
objekty, které nemusí být vidět
vnitřním ani ve vnějších zrcátkách.
Čidla systému jsou umístěna
v nárazníku na levé a pravé straně
vozidla.9 Varování
Upozornění na mrtvý úhel
nenahrazuje pozornost řidiče.
Systém nedetekuje: ■ Vozidla mimo mrtvý úhel, která se mohou rychle přibližovat.
■ Chodce, cyklisty nebo zvířata.
Před změnou jízdního pruhu se
vždy podívejte do všech zrcátek,
podívejte se přes rameno
a použijte ukazatel směru.

Řízení vozidla a jeho provoz213

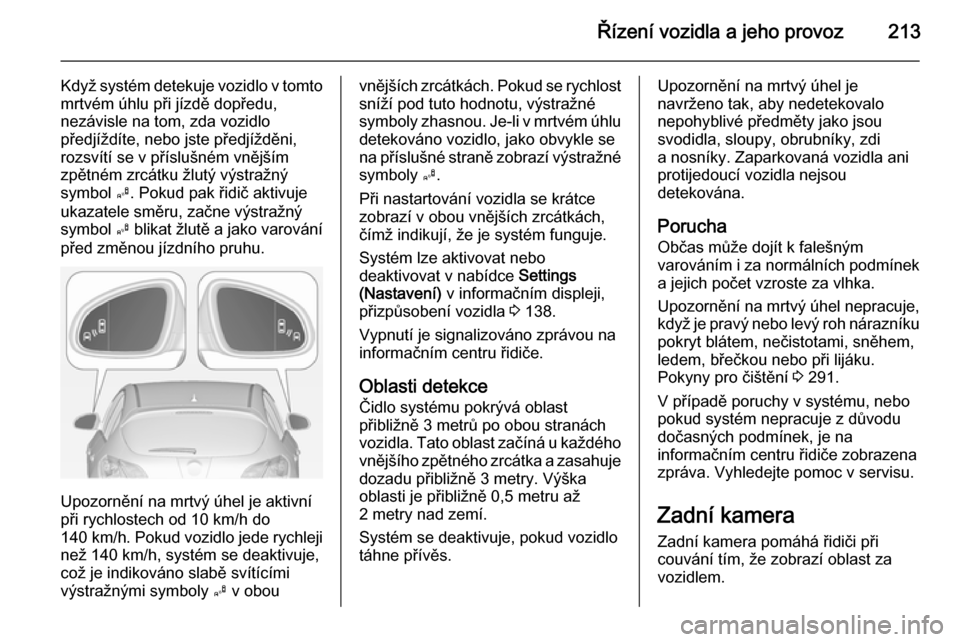

Když systém detekuje vozidlo v tomtomrtvém úhlu při jízdě dopředu,
nezávisle na tom, zda vozidlo
předjíždíte, nebo jste předjížděni, rozsvítí se v příslušném vnějším
zpětném zrcátku žlutý výstražný
symbol B. Pokud pak řidič aktivuje
ukazatele směru, začne výstražný
symbol B blikat žlutě a jako varování
před změnou jízdního pruhu.
Upozornění na mrtvý úhel je aktivní
při rychlostech od 10 km/h do
140 km/h . Pokud vozidlo jede rychleji
než 140 km/h, systém se deaktivuje, což je indikováno slabě svítícími
výstražnými symboly B v obou
vnějších zrcátkách. Pokud se rychlost
sníží pod tuto hodnotu, výstražné
symboly zhasnou. Je-li v mrtvém úhlu
detekováno vozidlo, jako obvykle se
na příslušné straně zobrazí výstražné
symboly B.
Při nastartování vozidla se krátce
zobrazí v obou vnějších zrcátkách,
čímž indikují, že je systém funguje.
Systém lze aktivovat nebo
deaktivovat v nabídce Settings
(Nastavení) v informačním displeji,
přizpůsobení vozidla 3 138.
Vypnutí je signalizováno zprávou na
informačním centru řidiče.
Oblasti detekce
Čidlo systému pokrývá oblast
přibližně 3 metrů po obou stranách
vozidla. Tato oblast začíná u každého
vnějšího zpětného zrcátka a zasahuje dozadu přibližně 3 metry. Výška
oblasti je přibližně 0,5 metru až
2 metry nad zemí.
Systém se deaktivuje, pokud vozidlo
táhne přívěs.Upozornění na mrtvý úhel je
navrženo tak, aby nedetekovalo
nepohyblivé předměty jako jsou
svodidla, sloupy, obrubníky, zdi
a nosníky. Zaparkovaná vozidla ani
protijedoucí vozidla nejsou
detekována.
Porucha
Občas může dojít k falešným
varováním i za normálních podmínek
a jejich počet vzroste za vlhka.
Upozornění na mrtvý úhel nepracuje,
když je pravý nebo levý roh nárazníku pokryt blátem, nečistotami, sněhem,
ledem, břečkou nebo při lijáku.
Pokyny pro čištění 3 291.
V případě poruchy v systému, nebo pokud systém nepracuje z důvodu
dočasných podmínek, je na
informačním centru řidiče zobrazena
zpráva. Vyhledejte pomoc v servisu.
Zadní kameraZadní kamera pomáhá řidiči při
couvání tím, že zobrazí oblast za
vozidlem.

214Řízení vozidla a jeho provoz
Pohled z kamery je zobrazován na
barevném informačním displeji.9 Varování
Zadní kamera nenahrazuje oči
řidiče. Všimněte si, že předměty,
které leží mimo zorné pole kamery a čidel progresivního brzdového
asistenta, např. pod nárazníkem
nebo pod vozidlem, nejsou
zobrazovány.
Při couvání s vozidlem
nespoléhejte pouze na informační
displej a předtím si zkontrolujte
prostor za vozidlem a okolo něho.
Zapnutí
Zadní kamera je aktivována
automaticky, když je zařazen zpětný
chod.
Funkčnost
Kamera je namontována v rukojeti
zadních výklopných dveří a má zorné
pole 130°.
Díky vysoké poloze kamery je na
displeji vidět zadní nárazník, takže se řidič může snadno orientovat.
Oblast zobrazená kamerou je
omezená. Vzdálenost obrazu, která se zobrazuje na displeji, se liší od
skutečné vzdálenosti.
Vodicí čáry

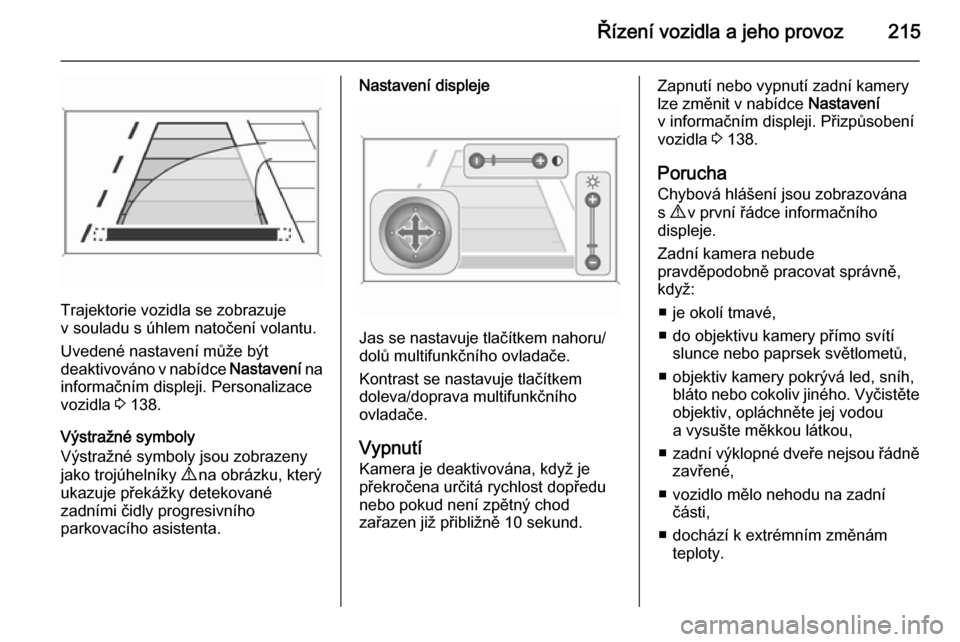

Dynamické vodicí čáry jsou
vodorovné čáry v intervalech 1 m
promítnuté na obrázek tak, aby byla
definována vzdálenost k zobrazeným
předmětům.

Řízení vozidla a jeho provoz215
Trajektorie vozidla se zobrazuje
v souladu s úhlem natočení volantu.
Uvedené nastavení může být
deaktivováno v nabídce Nastavení na
informačním displeji. Personalizace
vozidla 3 138.
Výstražné symboly
Výstražné symboly jsou zobrazeny
jako trojúhelníky 9 na obrázku, který
ukazuje překážky detekované
zadními čidly progresivního
parkovacího asistenta.
Nastavení displeje
Jas se nastavuje tlačítkem nahoru/
dolů multifunkčního ovladače.
Kontrast se nastavuje tlačítkem
doleva/doprava multifunkčního
ovladače.
Vypnutí Kamera je deaktivována, když je
překročena určitá rychlost dopředu
nebo pokud není zpětný chod
zařazen již přibližně 10 sekund.
Zapnutí nebo vypnutí zadní kamery
lze změnit v nabídce Nastavení
v informačním displeji. Přizpůsobení vozidla 3 138.
Porucha
Chybová hlášení jsou zobrazována s 9 v první řádce informačního
displeje.
Zadní kamera nebude
pravděpodobně pracovat správně,
když:
■ je okolí tmavé,
■ do objektivu kamery přímo svítí slunce nebo paprsek světlometů,
■ objektiv kamery pokrývá led, sníh, bláto nebo cokoliv jiného. Vyčistěteobjektiv, opláchněte jej vodou
a vysušte měkkou látkou,
■ zadní výklopné dveře nejsou řádně
zavřené,
■ vozidlo mělo nehodu na zadní části,
■ dochází k extrémním změnám teploty.

216Řízení vozidla a jeho provozAsistent dopravního
značení
Funkčnost Systém asistenta dopravního
značení zjišťuje dopravní značky
pomocí přední kamery a zobrazuje je
na informačním centru řidiče.

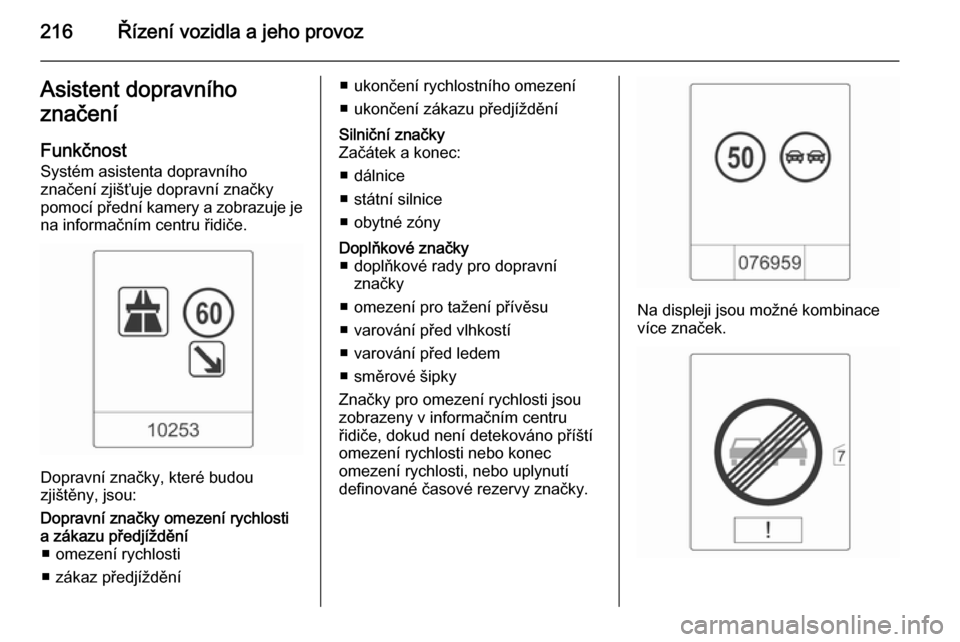

Dopravní značky, které budou
zjištěny, jsou:
Dopravní značky omezení rychlosti
a zákazu předjíždění ■ omezení rychlosti
■ zákaz předjíždění■ ukončení rychlostního omezení
■ ukončení zákazu předjížděníSilniční značky
Začátek a konec:
■ dálnice
■ státní silnice
■ obytné zónyDoplňkové značky ■ doplňkové rady pro dopravní značky
■ omezení pro tažení přívěsu
■ varování před vlhkostí
■ varování před ledem
■ směrové šipky
Značky pro omezení rychlosti jsou
zobrazeny v informačním centru
řidiče, dokud není detekováno příští
omezení rychlosti nebo konec
omezení rychlosti, nebo uplynutí
definované časové rezervy značky.
Na displeji jsou možné kombinace
více značek.

Řízení vozidla a jeho provoz217
Vykřičník v rámečku označuje, že
byla detekována doplňková značka, kterou však systém nerozpoznal.
V závislosti na světelných
podmínkách je systém aktivní při
rychlostech do 200 km/h. V noci je
systém aktivní do rychlosti 160 km/h.
Jakmile rychlost klesne pod 55 km/h,
bude vynulován displej a smazán
obsah stránky dopravních značek.
Bude zobrazeno následující
rozpoznané rychlostní označení.
Zobrazení displejemDopravní značky jsou zobrazeny
v části rozpoznání dopravních
značek na informačním centru řidiče
a vybrány pomocí nastavovacího
prvku na páčce ukazatele směru
3 124.
Pokud byla vybrána jiná funkce
v informačním centru řidiče a poté je
část rozpoznání dopravních značek
znovu vybrána, bude zobrazena poslední rozpoznaná dopravní
značka.
Po vymazání stránky dopravních
značek systémem bude indikován
následující symbol:Obsah stránky dopravních značek je
také smazán během jízdy stisknutím
tlačítka SET/CLR na páčce ukazatele
směru na delší dobu.
Funkce vyskakování
Značky rychlostního omezení
a zákazu předjíždění jsou dočasně
zobrazeny v každé části informačního centra řidiče.

218Řízení vozidla a jeho provoz
Vyskakovací funkcí lze deaktivovat
na stránce dopravních značek: na páčce ukazatelů směrů stiskněte
tlačítko SET/CLR .
Jakmile se zobrazí stránka
s nastavením, stisknutím tlačítka
Vyp se vyskakovací funkce
deaktivuje. Reaktivujte volbou Zap.
Při zapnutí zapalování je funkce
vyskakovacích oken vypnuta.
Vyskakující zobrazení se na
informačním centru řidiče zobrazí
přibližně na 8 sekund.
Porucha
Systém pomocníka na dopravní
značky nemusí správně fungovat,
když:
■ není čistá oblast čelního skla, kde je umístěna přední kamera
■ dopravní značky jsou zcela či částečně zakryty nebo jsou obtížně
rozpoznatelné
■ jsou nepříznivé okolní podmínky, což je způsobeno např. hustým
deštěm, sněhem, přímým
slunečním svitem nebo stíny.
V tomto případě se na displeji
zobrazí Detekce dopr. znač.
nemožná kvůli počasí■ dopravní značky jsou nesprávně nainstalovány nebo jsou
poškozeny
■ dopravní značky nevyhovují Vídeňské konvenci o dopravních
značkách (Wiener
Übereinkommen über
Straßenverkehrszeichen)Výstraha
Systém je zamýšlen pomoci řidiči
ve stanoveném rozsahu rychlostí
rozeznat určité dopravní značky.
Neignorujte dopravní značky,
které nejsou systémem
zobrazeny.
Systém nerozezná žádné jiné než běžné dopravní značky, které
mohou stanovit nebo ukončit
rychlostní omezení.
Nenechte se na základě tohoto
speciálního prvku svést
k riskantnímu stylu jízdy.
Vždy přizpůsobte rychlost
podmínkám vozovky.
