Péče o vozidlo249

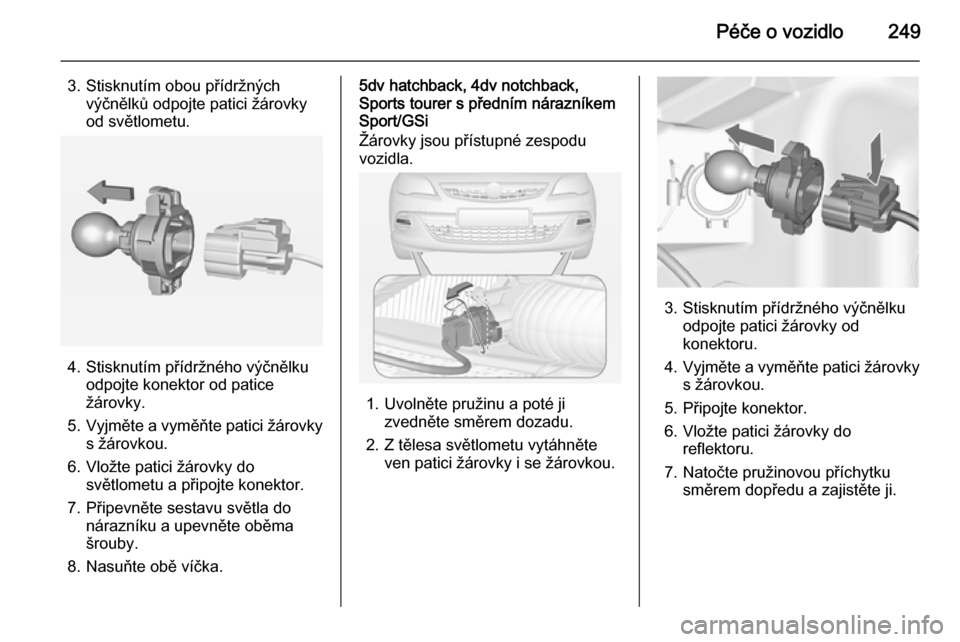

3. Stisknutím obou přídržnýchvýčnělků odpojte patici žárovky
od světlometu.
4. Stisknutím přídržného výčnělku odpojte konektor od patice
žárovky.
5. Vyjměte a vyměňte patici žárovky
s žárovkou.
6. Vložte patici žárovky do světlometu a připojte konektor.
7. Připevněte sestavu světla do nárazníku a upevněte oběma
šrouby.
8. Nasuňte obě víčka.
5dv hatchback, 4dv notchback,
Sports tourer s předním nárazníkem
Sport/GSi
Žárovky jsou přístupné zespodu
vozidla.
1. Uvolněte pružinu a poté ji zvedněte směrem dozadu.
2. Z tělesa světlometu vytáhněte ven patici žárovky i se žárovkou.
3. Stisknutím přídržného výčnělkuodpojte patici žárovky od
konektoru.
4. Vyjměte a vyměňte patici žárovky
s žárovkou.
5. Připojte konektor.
6. Vložte patici žárovky do reflektoru.
7. Natočte pružinovou příchytku směrem dopředu a zajistěte ji.

250Péče o vozidlo
3dv hatchback
1. Otočte víčkem (1) proti směruhodinových ručiček a sundejte je.
2. Otáčejte paticí žárovky protisměru hodinových ručiček
a vytáhněte ji ze světlometu.
3. Vyjměte žárovku z patice otáčením proti směru hodinových
ručiček.
4. Vyměňte a vložte novou žárovku do patice otáčením ve směru
hodinových ručiček.
5. Vložte patici žárovky do reflektoru
a otočte ji ve směru hodinových
ručiček.
6. Nasaďte víčko a otáčejte jím po směru hodinových ručiček.
Koncová světla
5dv hatchback
1. Uvolněte kryt na příslušné straně a odmontujte ho.

Péče o vozidlo251
2. Zevnitř rukou odšroubujteplastovou zajišťovací matici.
3. Pečlivě vytáhněte sestavukoncových světel z prohlubně
a vymontujte ji. Dbejte na to, aby
průchodka kabelu zůstala
v původní pozici.
4. Vyjměte kabel z držáku. 5. Odpojte konektor kabeláže od držáku žárovky.
6. Šroubovákem odšroubujte třišroubky a odmontujte držák
žárovky ze sestavy světla.
7. Odmontujte a vyměňte žárovku stažením nebo zatlačením
žárovky lehce do patice
a otočením proti směru
hodinových ručiček.
Koncové světlo ( 1)
Brzdové světlo ( 2)
Žárovka směrového světla ( 3)
8. Vložte držák žárovek do sestavy koncových světel a přišroubujte.
Připojte konektor kabeláže
a zatlačte kabel do držáku.
Připevněte sestavu světla pomocí
upevňovacích kolíků do
prohlubně v karoserii vozidla

252Péče o vozidlo
a utáhněte zajišťovací matici
z vnitřku zavazadlového prostoru.
Zavřete a zajistěte kryt.
Sestava světel v zadních výklopných
dveřích

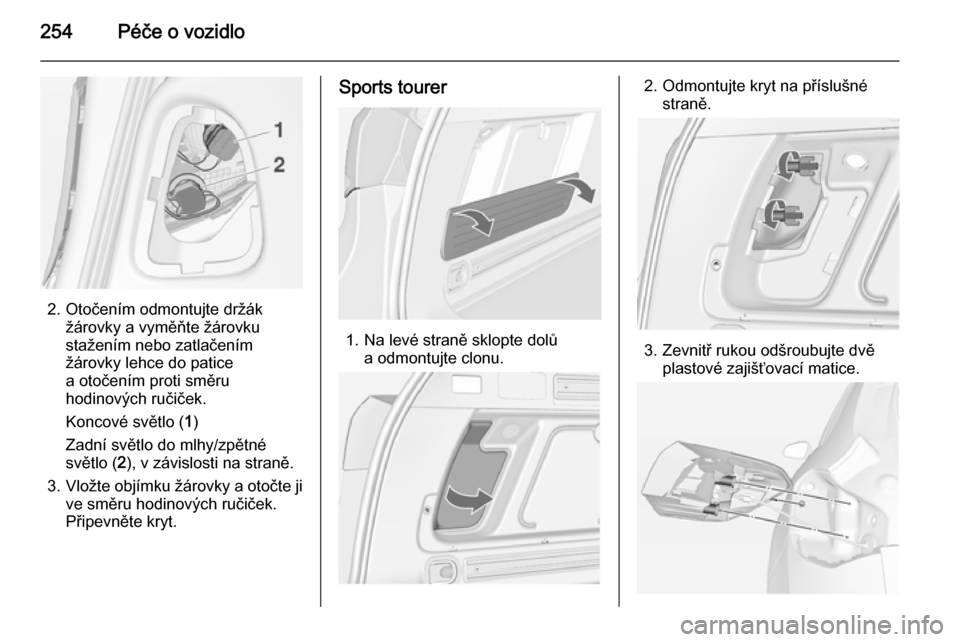

1. Otevřete dveře zavazadlového
prostoru a odmontujte kryt a obě
záslepky na příslušné straně.
2. Odšroubujte a odmontujte tři šrouby.
3. Sejměte sestavu světel. Dbejte na
to, aby průchodka kabelu zůstala
v původní pozici.
4. Stiskněte přídržný výčnělek a vyjměte držák žárovky ze
sestavy světel.
5. Odmontujte a vyměňte žárovku stažením nebo zatlačením
žárovky lehce do patice
a otočením proti směru
hodinových ručiček.
Koncové světlo ( 1)
Zadní světlo do mlhy/zpětné
světlo ( 2), v závislosti na straně.
6. Vložte držák žárovek do sestavy koncových světel. Připevněte
sestavu světla na dveře
zavazadlového prostoru
a utáhněte šroubky zevnitř. Připevněte všechny kryty.
4dv notchback

Péče o vozidlo253
1. Odmontujte kryt na příslušnéstraně.
2. Zevnitř rukou odšroubujte dvě plastové zajišťovací matice.
3. Pečlivě vytáhněte sestavukoncových světel z prohlubně
a vymontujte ji. Dbejte na to, aby
průchodka kabelu zůstala
v původní pozici.
4. Odpojte konektor kabeláže od držáku žárovky.
5. Otočením odmontujte držákžárovky a vyměňte žárovku
stažením nebo zatlačením
žárovky lehce do patice
a otočením proti směru
hodinových ručiček.
Koncové světlo/brzdové světlo ( 1)
Světlo ukazatele směru ( 2)
6. Vložte objímku žárovky a otočte ji
ve směru hodinových ručiček.
Připojte konektor kabeláže.
Připevněte sestavu světla pomocí
upevňovacích kolíků do
prohlubně v karoserii vozidla
a utáhněte zajišťovací matice
z vnitřku zavazadlového prostoru.
Připevněte kryt.
Sestava světel v zadních výklopných
dveřích
1. Otevřete zadní výklopné dveře
a sundejte kryt na příslušnéstraně.

254Péče o vozidlo
2. Otočením odmontujte držákžárovky a vyměňte žárovku
stažením nebo zatlačením
žárovky lehce do patice
a otočením proti směru
hodinových ručiček.
Koncové světlo ( 1)
Zadní světlo do mlhy/zpětné světlo ( 2), v závislosti na straně.
3. Vložte objímku žárovky a otočte ji
ve směru hodinových ručiček.
Připevněte kryt.
Sports tourer
1. Na levé straně sklopte dolů a odmontujte clonu.
2. Odmontujte kryt na příslušnéstraně.
3. Zevnitř rukou odšroubujte dvě plastové zajišťovací matice.

Péče o vozidlo255
4. Pečlivě vytáhněte sestavukoncových světel z prohlubně
a vymontujte ji. Dbejte na to, aby
průchodka kabelu zůstala
v původní pozici.
5. Odpojte konektor kabeláže od držáku žárovky.
6.Otočením proti směru hodinových
ručiček odmontujte držák žárovky
a vyměňte žárovku stažením
nebo zatlačením žárovky lehce do patice a otočením proti směru
hodinových ručiček.
Koncová světla ( 1 + 2)
Žárovka směrového světla ( 3)
Brzdové světlo ( 4)
7. Připojte konektor kabeláže a zatlačte kabel do držáku.
Připevněte sestavu světla pomocí
upevňovacích kolíků do
prohlubně v karoserii vozidla
a utáhněte zajišťovací matice
z vnitřku zavazadlového prostoru.
Připevněte kryt.
Během montáže zatlačte na
doraz clonu na levé straně do
gumových pouzder.
Sestava světel v zadních výklopných
dveřích
1. Otevřete zadní výklopné dveře
a sundejte záslepky na příslušné
straně.
2. Odšroubujte a odmontujte šrouby.
3. Odmontujte sestavu koncového světla a odpojte konektor
kabeláže z držáku žárovky.

256Péče o vozidlo
4.Otočením proti směru hodinových
ručiček odmontujte držák žárovky
a vyměňte žárovku stažením
nebo zatlačením žárovky lehce do patice a otočením proti směru
hodinových ručiček.
Koncové světlo ( 1)
Zadní světlo do mlhy/zpětné světlo ( 2), v závislosti na straně.
5. Připevněte sestavu světla do dveří zavazadlového prostoru
a utáhněte šroubky zevnitř.
Připevněte všechny kryty.Zadní světlo do mlhy, respektive
zpětné světlo ( 2), v závislosti na
straně, lze nahradit krytem v zadních
výklopných dveřích bez demontáže
sestavy světla: odmontujte kryt,
otočte držák žárovky a vyměňte
žárovku otočením proti směru
hodinových ručiček.3dv hatchback
1. Uvolněte kryt na příslušné straně a odmontujte ho.

Péče o vozidlo257
2. Zevnitř rukou odšroubujte oběplastové zajišťovací matice.
3. Pečlivě vytáhněte sestavu světelz prohlubně a vymontujte ji.
4. Odpojte konektor kabeláže oddržáku žárovky.
5. Otočením odmontujte držákžárovky a vyměňte žárovku
stažením nebo zatlačením
žárovky lehce do patice
a otočením proti směru
hodinových ručiček.
Koncové světlo/brzdové světlo ( 1)
Světlo ukazatele směru ( 2)
verze se svítivou diodou (LED)
Měnit lze pouze ukazatele směru
( 2 ).
6. Vložte držák žárovek do sestavy koncových světel a otočte jej ve
směru hodinových ručiček.
Připojte konektor kabeláže
k sestavě světla. Připevněte
sestavu světla pomocí
upevňovacích kolíků do
prohlubně v karoserii vozidla
a utáhněte zajišťovací matice
z vnitřku zavazadlového prostoru.
Zavřete a zajistěte kryt.
Sestava světel v zadních výklopných
dveřích

258Péče o vozidlo
1. Otevřete zadní výklopné dveřea sundejte kryty na příslušné
straně.
2. Odšroubujte tři šrouby.

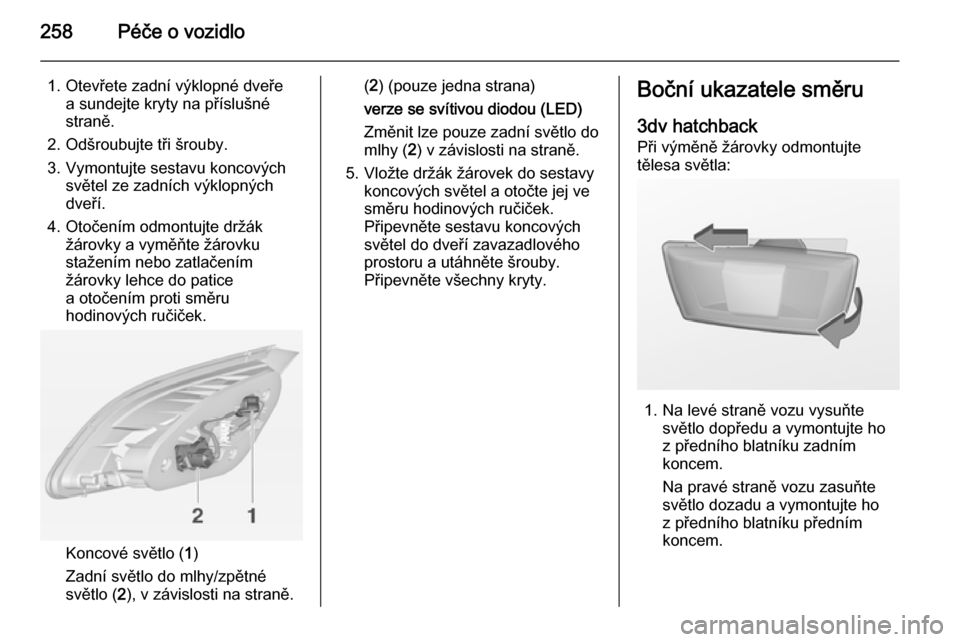

3. Vymontujte sestavu koncových světel ze zadních výklopných
dveří.
4. Otočením odmontujte držák žárovky a vyměňte žárovku
stažením nebo zatlačením
žárovky lehce do patice
a otočením proti směru
hodinových ručiček.
Koncové světlo ( 1)
Zadní světlo do mlhy/zpětné světlo ( 2), v závislosti na straně.
(2 ) (pouze jedna strana)
verze se svítivou diodou (LED)
Změnit lze pouze zadní světlo do
mlhy ( 2) v závislosti na straně.
5. Vložte držák žárovek do sestavy koncových světel a otočte jej ve
směru hodinových ručiček.
Připevněte sestavu koncových
světel do dveří zavazadlového
prostoru a utáhněte šrouby.
Připevněte všechny kryty.Boční ukazatele směru
3dv hatchback
Při výměně žárovky odmontujte
tělesa světla:
1. Na levé straně vozu vysuňte světlo dopředu a vymontujte ho
z předního blatníku zadním
koncem.
Na pravé straně vozu zasuňte
světlo dozadu a vymontujte ho
z předního blatníku předním
koncem.
