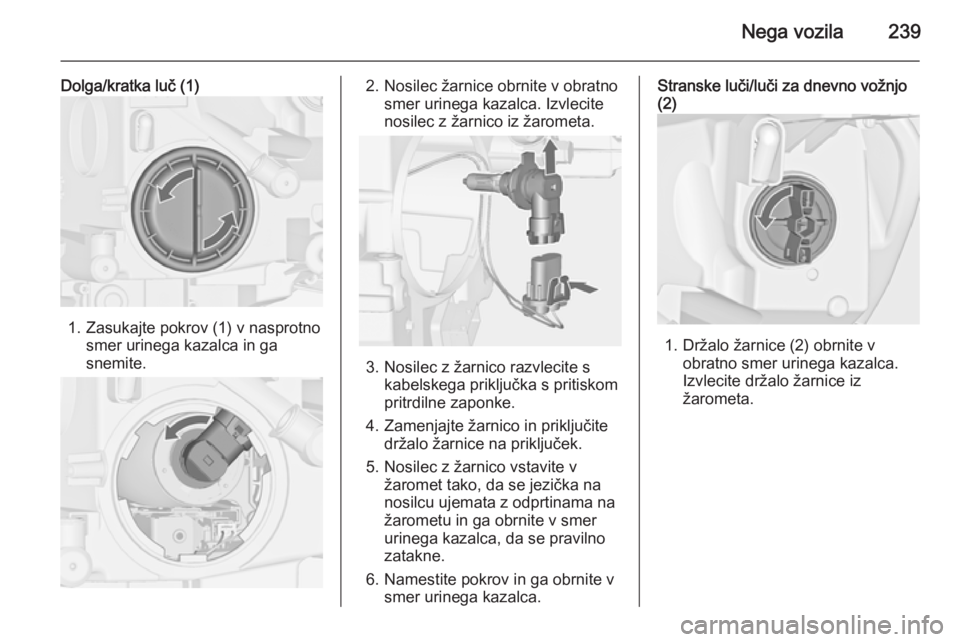

Nega vozila239
Dolga/kratka luč (1)
1. Zasukajte pokrov (1) v nasprotnosmer urinega kazalca in ga
snemite.
2. Nosilec žarnice obrnite v obratno smer urinega kazalca. Izvlecite
nosilec z žarnico iz žarometa.
3. Nosilec z žarnico razvlecite s kabelskega priključka s pritiskom
pritrdilne zaponke.
4. Zamenjajte žarnico in priključite držalo žarnice na priključek.
5. Nosilec z žarnico vstavite v žaromet tako, da se jezička na
nosilcu ujemata z odprtinama na
žarometu in ga obrnite v smer
urinega kazalca, da se pravilno
zatakne.
6. Namestite pokrov in ga obrnite v smer urinega kazalca.
Stranske luči/luči za dnevno vožnjo
(2)
1. Držalo žarnice (2) obrnite v
obratno smer urinega kazalca.
Izvlecite držalo žarnice iz žarometa.

240Nega vozila
2. Odstranite žarnico iz držala tako,da jo povlečete.
3. Zamenjajte žarnico in vstavite novo žarnico v držalo.
4. Držalo žarnice vstavite v žaromet in ga obrnite v desno.
Prilagodljivi žarometi9 Nevarnost
Sistem prilagodljivih žarometov
uporablja ksenonske žaromete.
Ksenonski žarometi delujejo pod
izjemno visoko električno
napetostjo. Ne dotikajte se jih.
Žarnice dajte zamenjati v servisu.
Stranske/dnevne luči so sestavljene
iz lučk LED (Light Emitting Diode), ki
jih ni mogoče zamenjati.
Žarnice pozicijskih luči je mogoče
zamenjati.
Osvetlitev stranskih ulic
1. Zasukajte pokrov v nasprotno smer urinega kazalca in ga
snemite.

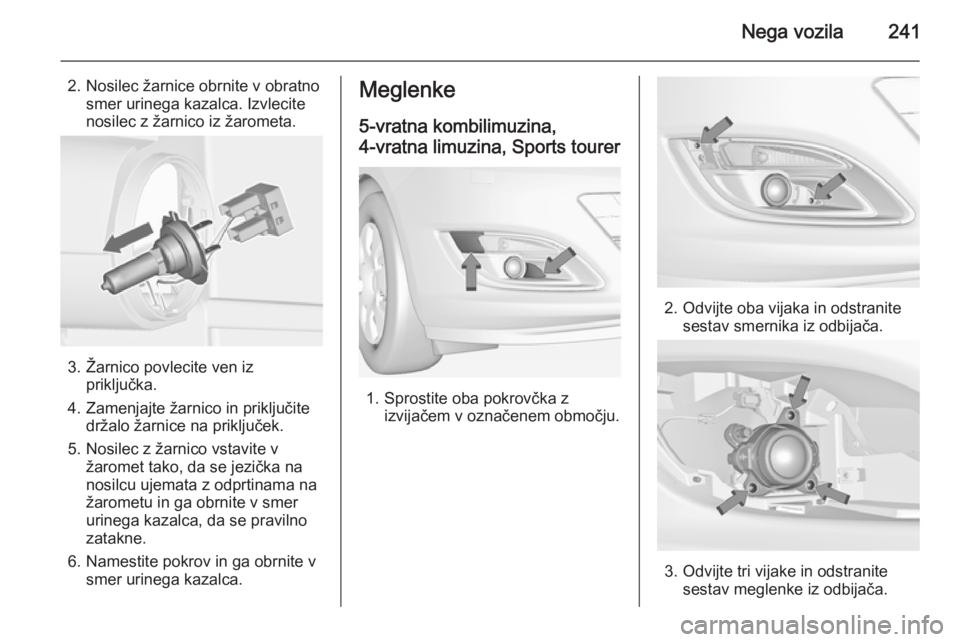

Nega vozila241
2. Nosilec žarnice obrnite v obratnosmer urinega kazalca. Izvlecite
nosilec z žarnico iz žarometa.
3. Žarnico povlecite ven iz priključka.
4. Zamenjajte žarnico in priključite držalo žarnice na priključek.
5. Nosilec z žarnico vstavite v žaromet tako, da se jezička na
nosilcu ujemata z odprtinama na
žarometu in ga obrnite v smer
urinega kazalca, da se pravilno
zatakne.
6. Namestite pokrov in ga obrnite v smer urinega kazalca.
Meglenke
5-vratna kombilimuzina,
4‑vratna limuzina, Sports tourer
1. Sprostite oba pokrovčka z izvijačem v označenem območju.
2. Odvijte oba vijaka in odstranite
sestav smernika iz odbijača.
3. Odvijte tri vijake in odstranitesestav meglenke iz odbijača.

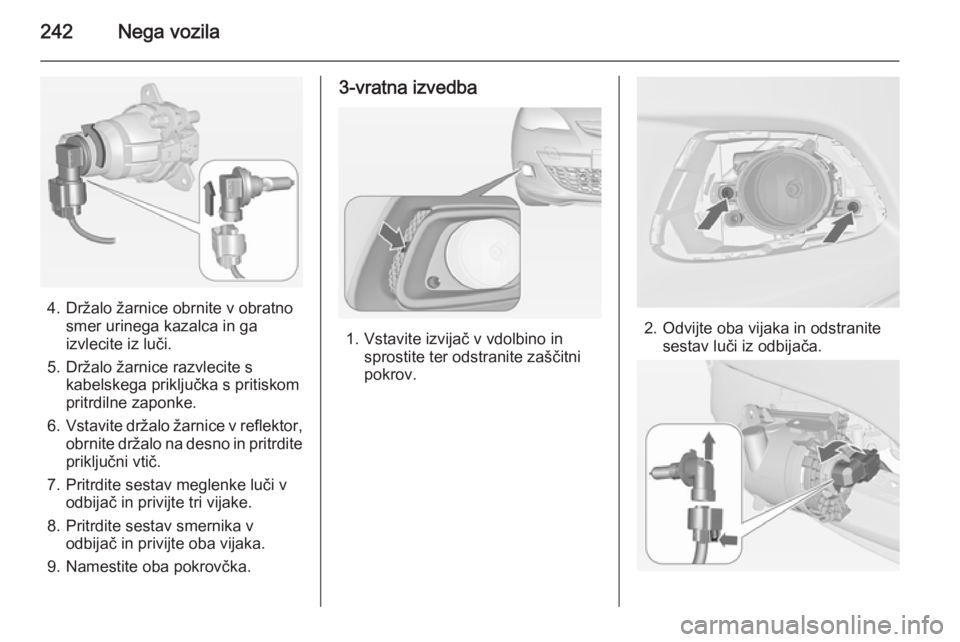

242Nega vozila
4. Držalo žarnice obrnite v obratnosmer urinega kazalca in ga
izvlecite iz luči.
5. Držalo žarnice razvlecite s kabelskega priključka s pritiskom
pritrdilne zaponke.
6. Vstavite držalo žarnice v reflektor,
obrnite držalo na desno in pritrdite
priključni vtič.
7. Pritrdite sestav meglenke luči v odbijač in privijte tri vijake.
8. Pritrdite sestav smernika v odbijač in privijte oba vijaka.
9. Namestite oba pokrovčka.
3-vratna izvedba
1. Vstavite izvijač v vdolbino in sprostite ter odstranite zaščitni
pokrov.2. Odvijte oba vijaka in odstranite sestav luči iz odbijača.

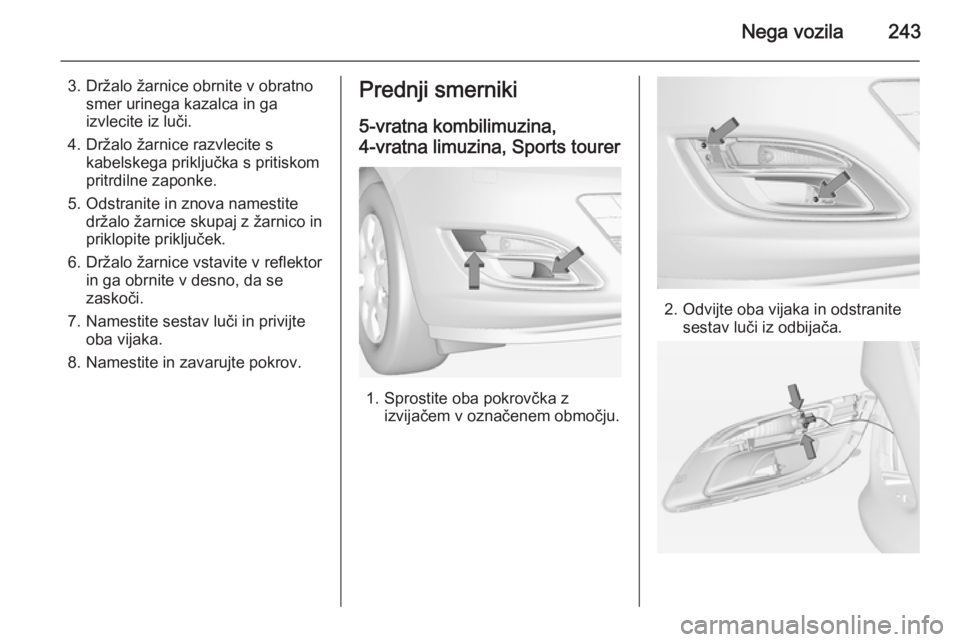

Nega vozila243
3. Držalo žarnice obrnite v obratnosmer urinega kazalca in gaizvlecite iz luči.
4. Držalo žarnice razvlecite s kabelskega priključka s pritiskom
pritrdilne zaponke.
5. Odstranite in znova namestite držalo žarnice skupaj z žarnico in
priklopite priključek.
6. Držalo žarnice vstavite v reflektor in ga obrnite v desno, da se
zaskoči.
7. Namestite sestav luči in privijte oba vijaka.
8. Namestite in zavarujte pokrov.Prednji smerniki
5-vratna kombilimuzina,
4‑vratna limuzina, Sports tourer
1. Sprostite oba pokrovčka z izvijačem v označenem območju.
2. Odvijte oba vijaka in odstranite
sestav luči iz odbijača.

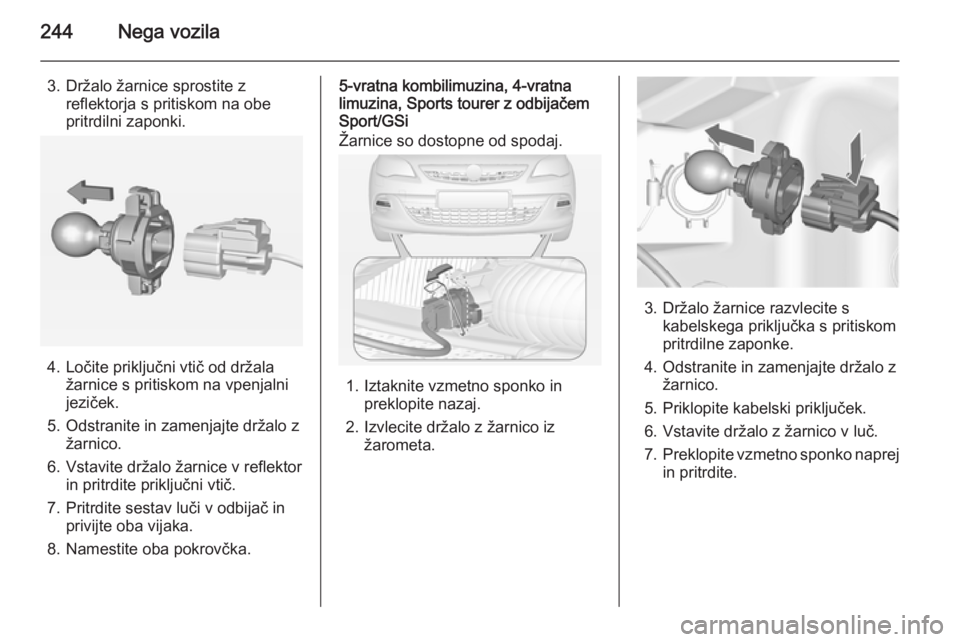

244Nega vozila
3. Držalo žarnice sprostite zreflektorja s pritiskom na obe
pritrdilni zaponki.
4. Ločite priključni vtič od držala žarnice s pritiskom na vpenjalni
jeziček.
5. Odstranite in zamenjajte držalo z žarnico.
6. Vstavite držalo žarnice v reflektor in pritrdite priključni vtič.
7. Pritrdite sestav luči v odbijač in privijte oba vijaka.
8. Namestite oba pokrovčka.
5-vratna kombilimuzina, 4‑vratna
limuzina, Sports tourer z odbijačem
Sport/GSi
Žarnice so dostopne od spodaj.
1. Iztaknite vzmetno sponko in preklopite nazaj.
2. Izvlecite držalo z žarnico iz žarometa.
3. Držalo žarnice razvlecite s kabelskega priključka s pritiskom
pritrdilne zaponke.
4. Odstranite in zamenjajte držalo z žarnico.
5. Priklopite kabelski priključek.
6. Vstavite držalo z žarnico v luč.
7. Preklopite vzmetno sponko naprej
in pritrdite.

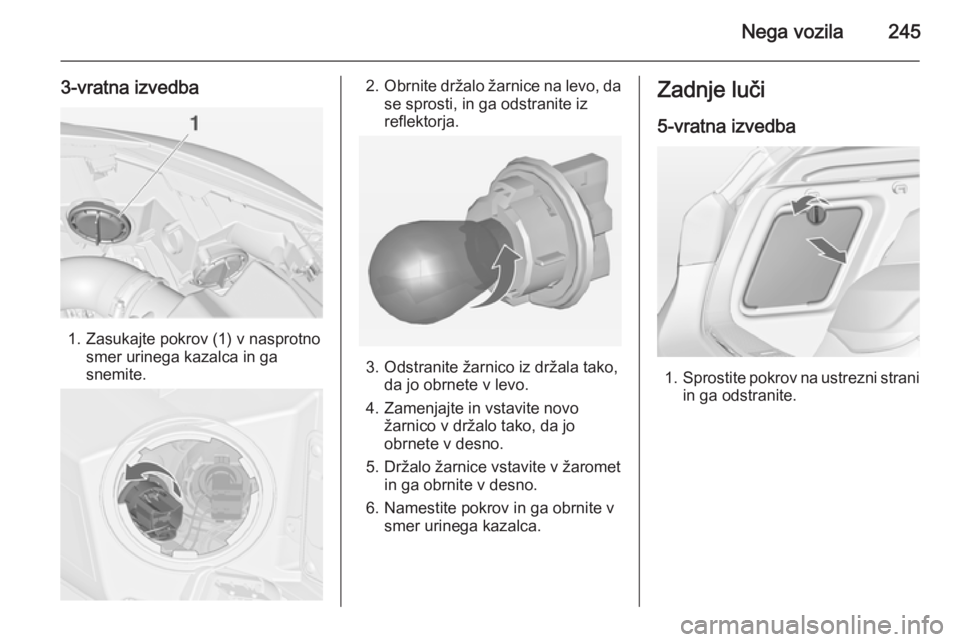

Nega vozila245
3-vratna izvedba
1. Zasukajte pokrov (1) v nasprotnosmer urinega kazalca in ga
snemite.
2. Obrnite držalo žarnice na levo, da
se sprosti, in ga odstranite iz
reflektorja.
3. Odstranite žarnico iz držala tako, da jo obrnete v levo.
4. Zamenjajte in vstavite novo žarnico v držalo tako, da jo
obrnete v desno.
5. Držalo žarnice vstavite v žaromet in ga obrnite v desno.
6. Namestite pokrov in ga obrnite v smer urinega kazalca.
Zadnje luči
5-vratna izvedba
1. Sprostite pokrov na ustrezni strani
in ga odstranite.

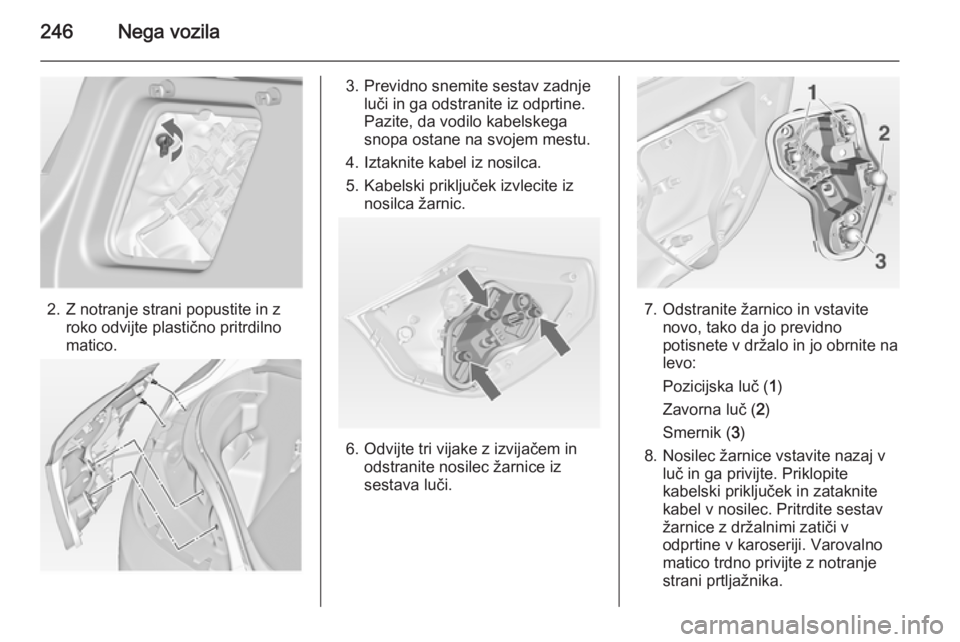

246Nega vozila
2. Z notranje strani popustite in zroko odvijte plastično pritrdilno
matico.
3. Previdno snemite sestav zadnje luči in ga odstranite iz odprtine.
Pazite, da vodilo kabelskega
snopa ostane na svojem mestu.
4. Iztaknite kabel iz nosilca.
5. Kabelski priključek izvlecite iz nosilca žarnic.
6. Odvijte tri vijake z izvijačem inodstranite nosilec žarnice iz
sestava luči.
7. Odstranite žarnico in vstavite novo, tako da jo previdno
potisnete v držalo in jo obrnite na
levo:
Pozicijska luč ( 1)
Zavorna luč ( 2)
Smernik ( 3)
8. Nosilec žarnice vstavite nazaj v luč in ga privijte. Priklopite
kabelski priključek in zataknite kabel v nosilec. Pritrdite sestav
žarnice z držalnimi zatiči v
odprtine v karoseriji. Varovalno
matico trdno privijte z notranje
strani prtljažnika.

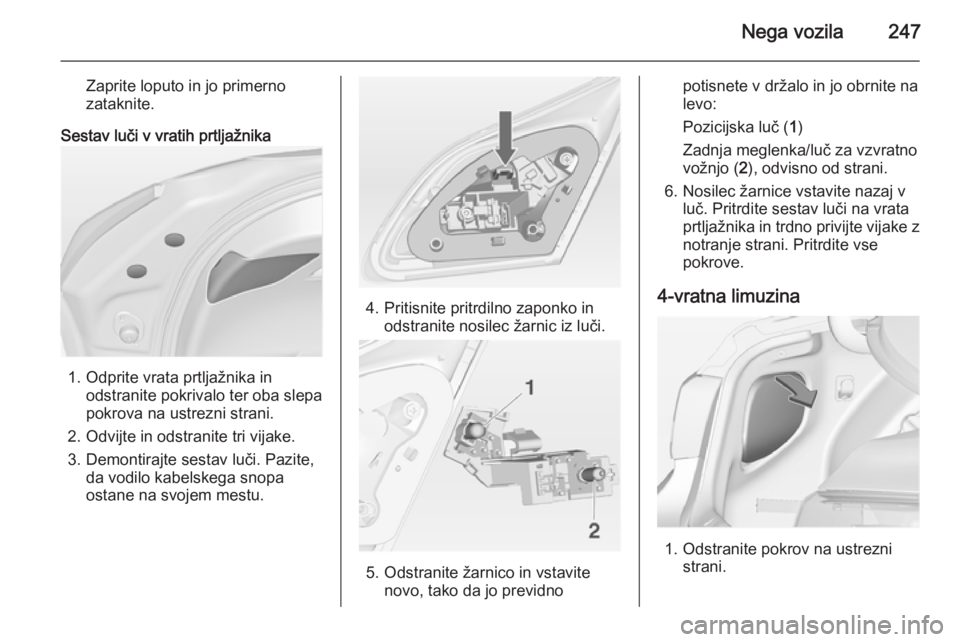

Nega vozila247
Zaprite loputo in jo primernozataknite.
Sestav luči v vratih prtljažnika
1. Odprite vrata prtljažnika in odstranite pokrivalo ter oba slepa
pokrova na ustrezni strani.
2. Odvijte in odstranite tri vijake.
3. Demontirajte sestav luči. Pazite, da vodilo kabelskega snopa
ostane na svojem mestu.
4. Pritisnite pritrdilno zaponko in odstranite nosilec žarnic iz luči.
5. Odstranite žarnico in vstavitenovo, tako da jo previdno
potisnete v držalo in jo obrnite na
levo:
Pozicijska luč ( 1)
Zadnja meglenka/luč za vzvratno
vožnjo ( 2), odvisno od strani.
6. Nosilec žarnice vstavite nazaj v luč. Pritrdite sestav luči na vrata
prtljažnika in trdno privijte vijake z notranje strani. Pritrdite vse
pokrove.
4-vratna limuzina
1. Odstranite pokrov na ustrezni strani.

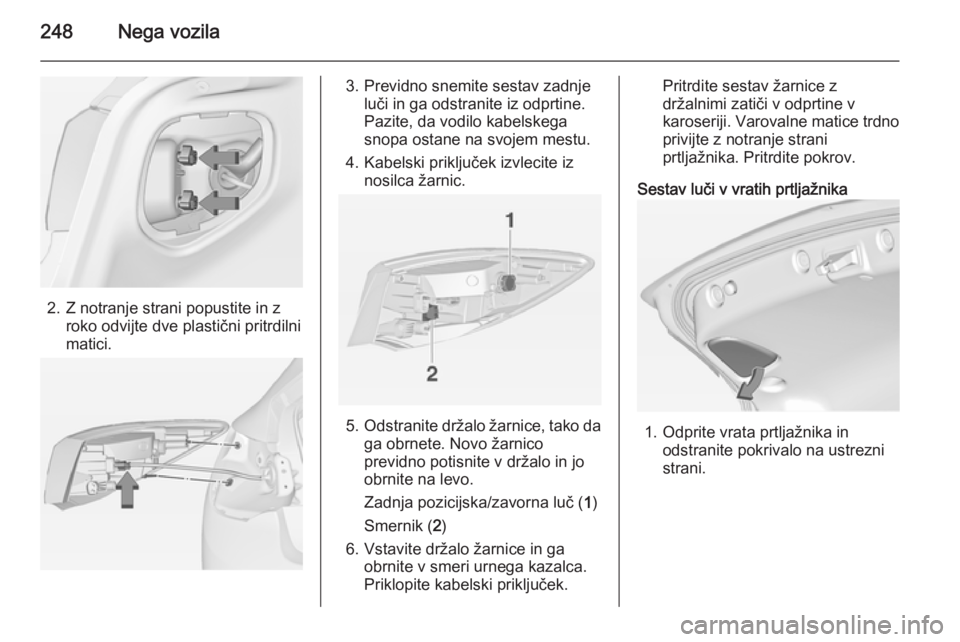

248Nega vozila
2. Z notranje strani popustite in zroko odvijte dve plastični pritrdilni
matici.
3. Previdno snemite sestav zadnje luči in ga odstranite iz odprtine.
Pazite, da vodilo kabelskega
snopa ostane na svojem mestu.
4. Kabelski priključek izvlecite iz nosilca žarnic.
5.Odstranite držalo žarnice, tako da
ga obrnete. Novo žarnico
previdno potisnite v držalo in jo
obrnite na levo.
Zadnja pozicijska/zavorna luč ( 1)
Smernik ( 2)
6. Vstavite držalo žarnice in ga obrnite v smeri urnega kazalca.
Priklopite kabelski priključek.
Pritrdite sestav žarnice z
držalnimi zatiči v odprtine v
karoseriji. Varovalne matice trdno privijte z notranje strani
prtljažnika. Pritrdite pokrov.
Sestav luči v vratih prtljažnika
1. Odprite vrata prtljažnika in odstranite pokrivalo na ustrezni
strani.
