OPEL ASTRA J 2014 Uporabniški priročnik

Nega vozila249

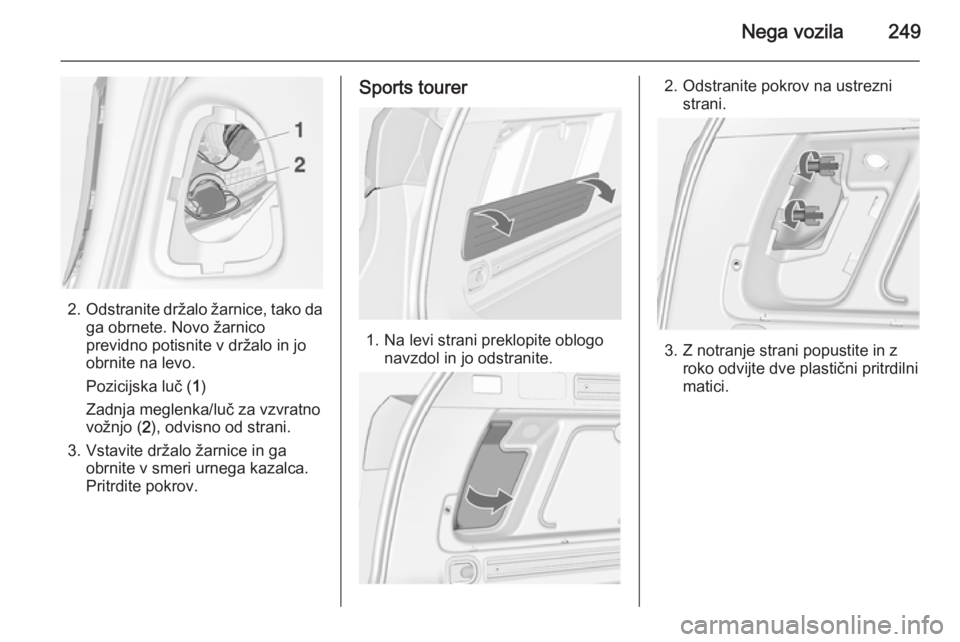

2.Odstranite držalo žarnice, tako da
ga obrnete. Novo žarnico
previdno potisnite v držalo in jo
obrnite na levo.
Pozicijska luč ( 1)
Zadnja meglenka/luč za vzvratno
vožnjo ( 2), odvisno od strani.
3. Vstavite držalo žarnice in ga obrnite v smeri urnega kazalca.
Pritrdite pokrov.
Sports tourer
1. Na levi strani preklopite oblogo navzdol in jo odstranite.
2. Odstranite pokrov na ustreznistrani.
3. Z notranje strani popustite in zroko odvijte dve plastični pritrdilni
matici.

250Nega vozila

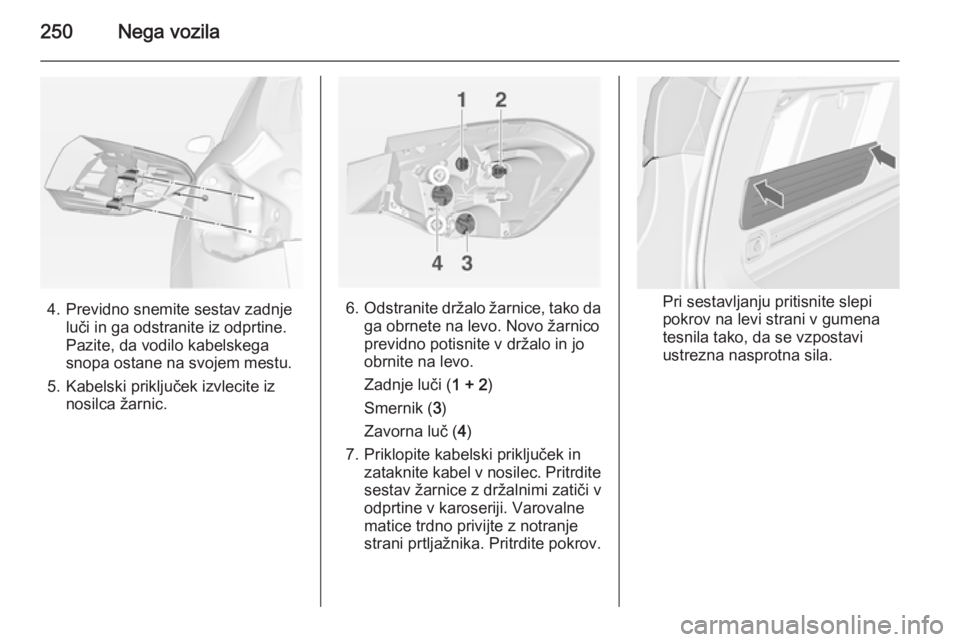

4. Previdno snemite sestav zadnjeluči in ga odstranite iz odprtine.
Pazite, da vodilo kabelskega
snopa ostane na svojem mestu.
5. Kabelski priključek izvlecite iz nosilca žarnic.6.Odstranite držalo žarnice, tako da
ga obrnete na levo. Novo žarnico
previdno potisnite v držalo in jo
obrnite na levo.
Zadnje luči ( 1 + 2)
Smernik ( 3)
Zavorna luč ( 4)
7. Priklopite kabelski priključek in zataknite kabel v nosilec. Pritrdite
sestav žarnice z držalnimi zatiči v
odprtine v karoseriji. Varovalne
matice trdno privijte z notranje
strani prtljažnika. Pritrdite pokrov.Pri sestavljanju pritisnite slepi
pokrov na levi strani v gumena
tesnila tako, da se vzpostavi
ustrezna nasprotna sila.

Nega vozila251

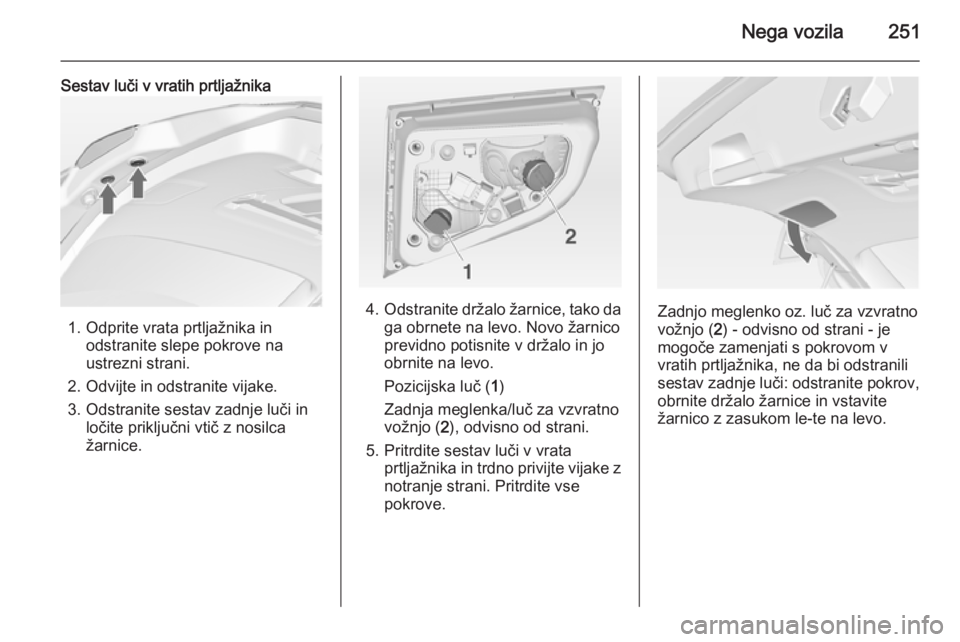

Sestav luči v vratih prtljažnika
1. Odprite vrata prtljažnika inodstranite slepe pokrove na
ustrezni strani.
2. Odvijte in odstranite vijake.
3. Odstranite sestav zadnje luči in ločite priključni vtič z nosilca
žarnice.
4. Odstranite držalo žarnice, tako da
ga obrnete na levo. Novo žarnico
previdno potisnite v držalo in jo
obrnite na levo.
Pozicijska luč ( 1)
Zadnja meglenka/luč za vzvratno
vožnjo ( 2), odvisno od strani.
5. Pritrdite sestav luči v vrata prtljažnika in trdno privijte vijake znotranje strani. Pritrdite vse
pokrove.Zadnjo meglenko oz. luč za vzvratno
vožnjo ( 2) - odvisno od strani - je
mogoče zamenjati s pokrovom v
vratih prtljažnika, ne da bi odstranili
sestav zadnje luči: odstranite pokrov,
obrnite držalo žarnice in vstavite
žarnico z zasukom le-te na levo.

252Nega vozila

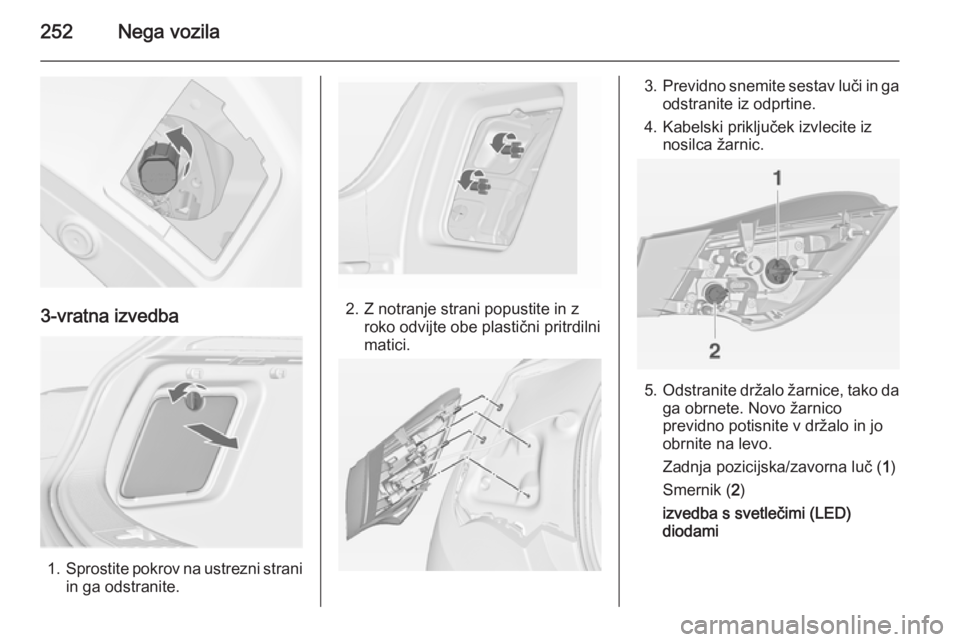

3-vratna izvedba
1.Sprostite pokrov na ustrezni strani
in ga odstranite.
2. Z notranje strani popustite in z roko odvijte obe plastični pritrdilni
matici.
3. Previdno snemite sestav luči in ga
odstranite iz odprtine.
4. Kabelski priključek izvlecite iz nosilca žarnic.
5.Odstranite držalo žarnice, tako da
ga obrnete. Novo žarnico
previdno potisnite v držalo in jo
obrnite na levo.
Zadnja pozicijska/zavorna luč ( 1)
Smernik ( 2)
izvedba s svetlečimi (LED)
diodami

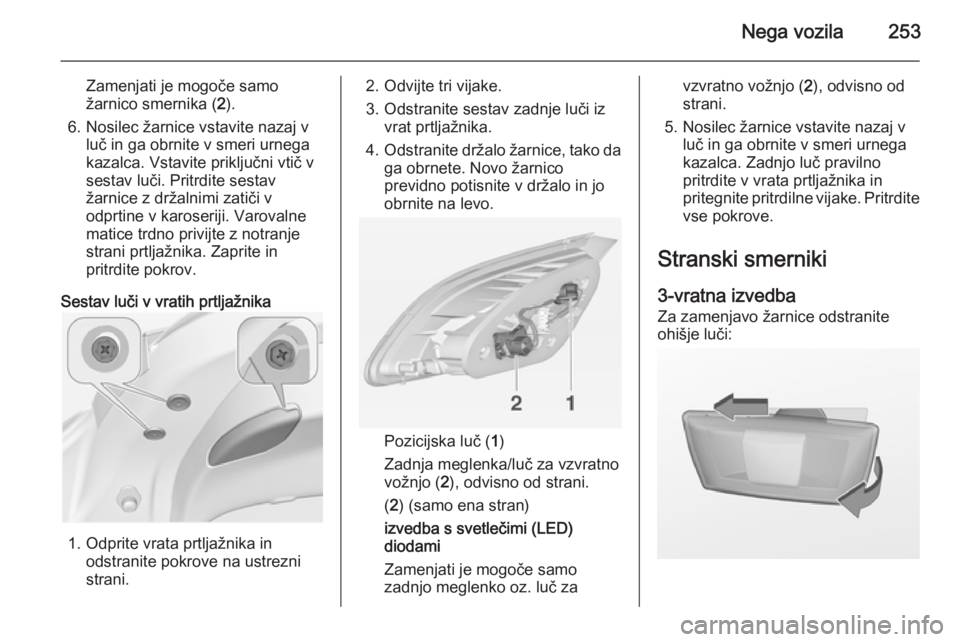

Nega vozila253
Zamenjati je mogoče samožarnico smernika ( 2).
6. Nosilec žarnice vstavite nazaj v luč in ga obrnite v smeri urnega
kazalca. Vstavite priključni vtič v
sestav luči. Pritrdite sestav
žarnice z držalnimi zatiči v
odprtine v karoseriji. Varovalne
matice trdno privijte z notranje
strani prtljažnika. Zaprite in
pritrdite pokrov.
Sestav luči v vratih prtljažnika
1. Odprite vrata prtljažnika in odstranite pokrove na ustrezni
strani.
2. Odvijte tri vijake.
3. Odstranite sestav zadnje luči iz vrat prtljažnika.
4. Odstranite držalo žarnice, tako da
ga obrnete. Novo žarnico
previdno potisnite v držalo in jo
obrnite na levo.
Pozicijska luč ( 1)
Zadnja meglenka/luč za vzvratno
vožnjo ( 2), odvisno od strani.
( 2 ) (samo ena stran)
izvedba s svetlečimi (LED)
diodami
Zamenjati je mogoče samo zadnjo meglenko oz. luč za
vzvratno vožnjo ( 2), odvisno od
strani.
5. Nosilec žarnice vstavite nazaj v luč in ga obrnite v smeri urnega
kazalca. Zadnjo luč pravilno
pritrdite v vrata prtljažnika in
pritegnite pritrdilne vijake. Pritrdite vse pokrove.
Stranski smerniki
3-vratna izvedba
Za zamenjavo žarnice odstranite
ohišje luči:

254Nega vozila
1. Na levi strani vozila potisnite lučnaprej in jo z zadnjim koncem
odstranite iz sprednjega blatnika.
Na desni strani vozila potisnite luč nazaj in jo s sprednjim koncem
odstranite iz sprednjega blatnika.
2. Obrnite držalo žarnice na levo in ga odstranite iz ohišja.
3. Vzemite žarnico iz držala in vstavite novo.
4. Vstavite držalo žarnice in ga obrnite v smeri urnega kazalca.
5. Na desni strani: vstavite zadnji konec v blatnik, potisnite nazaj in
vstavite sprednji konec.
Na levi strani: vstavite sprednji
konec v blatnik, potisnite naprej in
vstavite zadnji konec.
5-vratna kombilimuzina,
4‑vratna limuzina, Sports tourer Za zamenjavo žarnice odstranite
ohišje luči:
1. Na levi strani vozila potisnite luč naprej in jo z zadnjim koncem
odstranite iz sprednjega blatnika.
Na desni strani vozila potisnite luč nazaj in jo s sprednjim koncem
odstranite iz sprednjega blatnika.

Nega vozila255

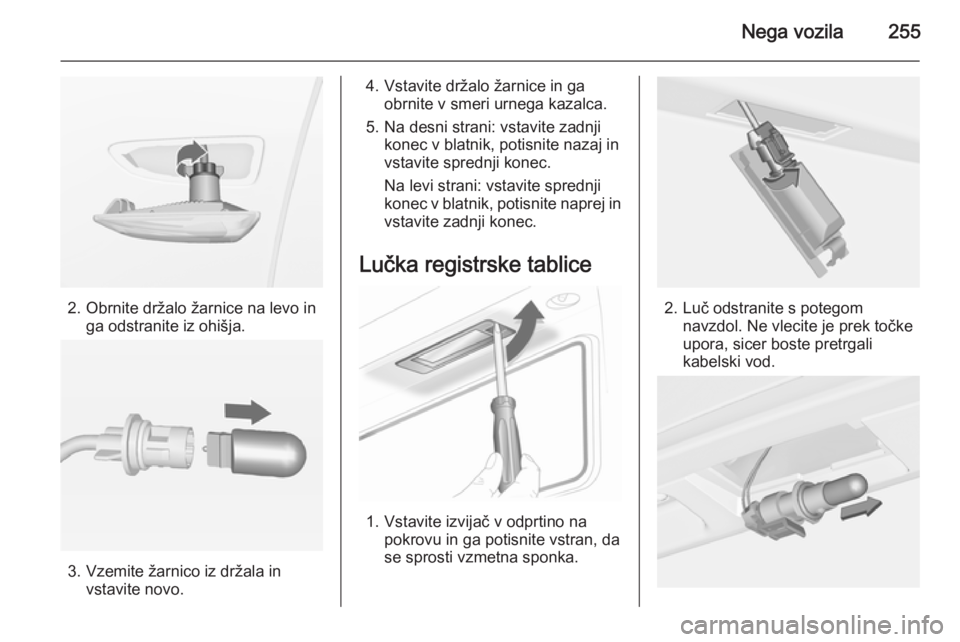

2. Obrnite držalo žarnice na levo inga odstranite iz ohišja.
3. Vzemite žarnico iz držala in vstavite novo.
4. Vstavite držalo žarnice in gaobrnite v smeri urnega kazalca.
5. Na desni strani: vstavite zadnji konec v blatnik, potisnite nazaj in
vstavite sprednji konec.
Na levi strani: vstavite sprednji
konec v blatnik, potisnite naprej in
vstavite zadnji konec.
Lučka registrske tablice
1. Vstavite izvijač v odprtino na pokrovu in ga potisnite vstran, da
se sprosti vzmetna sponka.
2. Luč odstranite s potegom navzdol. Ne vlecite je prek točke
upora, sicer boste pretrgali
kabelski vod.

256Nega vozila

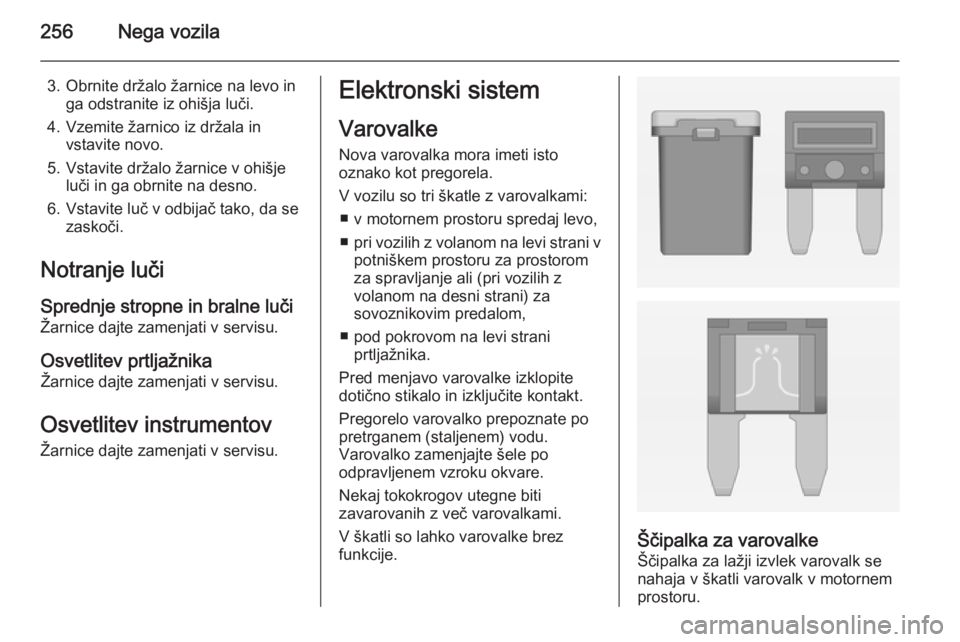

3. Obrnite držalo žarnice na levo inga odstranite iz ohišja luči.
4. Vzemite žarnico iz držala in vstavite novo.
5. Vstavite držalo žarnice v ohišje luči in ga obrnite na desno.
6. Vstavite luč v odbijač tako, da se zaskoči.
Notranje luči Sprednje stropne in bralne luči
Žarnice dajte zamenjati v servisu.
Osvetlitev prtljažnikaŽarnice dajte zamenjati v servisu.
Osvetlitev instrumentov Žarnice dajte zamenjati v servisu.Elektronski sistem
Varovalke
Nova varovalka mora imeti isto
oznako kot pregorela.
V vozilu so tri škatle z varovalkami: ■ v motornem prostoru spredaj levo,
■ pri vozilih z volanom na levi strani v
potniškem prostoru za prostoromza spravljanje ali (pri vozilih z
volanom na desni strani) za
sovoznikovim predalom,
■ pod pokrovom na levi strani prtljažnika.
Pred menjavo varovalke izklopite dotično stikalo in izključite kontakt.
Pregorelo varovalko prepoznate po
pretrganem (staljenem) vodu.
Varovalko zamenjajte šele po
odpravljenem vzroku okvare.
Nekaj tokokrogov utegne biti
zavarovanih z več varovalkami.
V škatli so lahko varovalke brez
funkcije.
Ščipalka za varovalke
Ščipalka za lažji izvlek varovalk se
nahaja v škatli varovalk v motornem
prostoru.

Nega vozila257
Ščipalko namestite na varovalko z
zgornje strani in varovalko izvlecite.
Škatla z varovalkami v
motornem prostoru
Varovalke se nahajajo v škatli na
sprednji levi strani motornega
prostora.
Sprostite pokrov in ga preklopite
navzgor do naslona. Odstranite
pokrov navpično navzgor.

258Nega vozila
Št.Tokokrog1Motorni računalnik2Lambda senzor3Sistem vbrizgavanja goriva,
sistem vžiga4Sistem vbrizgavanja goriva,
sistem vžiga5–6Ogrevanje ogledal, alarmna
naprava7Upravljanje ventilatorja, krmilnik
motorja, krmilnik menjalnika8Lambda senzor, hlajenje motorja9Senzor zadnjega stekla10Senzor akumulatorja vozila11Zaklep prtljažnika12Prilagodljivi žarometi, samodejni
vklop luči13ABS14Brisalec zadnjega stekla15Motorni računalnikŠt.Tokokrog16Zaganjač17Krmilni modul avtomatskega
menjalnika18Ogrevano zadnje steklo19Električno pomična sprednja
stekla20Električno pomična zadnja stekla21Zadnji električni center22Leva dolga luč (halogena)23Sistem pranja žarometov24Desna kratka luč (ksenon)25Leva kratka luč (ksenon)26Prednje meglenke27Grelec dizelskega goriva28Sistem start stop29Električna ročna zavora30ABS31Adaptivni tempomat32Varnostne blazineŠt.Tokokrog33Prilagodljivi žarometi, samodejni
vklop luči34Vračanje izpušnih plinov35Zunanje ogledalo, senzor za dež36Ogrevanje, prezračevanje,
hlajenje37Ventil za prezračevanje rezer‐
voarja goriva38Vakuumska črpalka39Osrednji krmilnik40Naprava za pranje vetrobran‐
skega in zadnjega stekla41Desna dolga luč (halogena)42Hladilni ventilator43Brisalci vetrobranskega stekla44Brisalci vetrobranskega stekla45Hladilni ventilator46–47Hupa
