OPEL ASTRA J 2015.5 Betriebsanleitung (in German)

Stauraum89

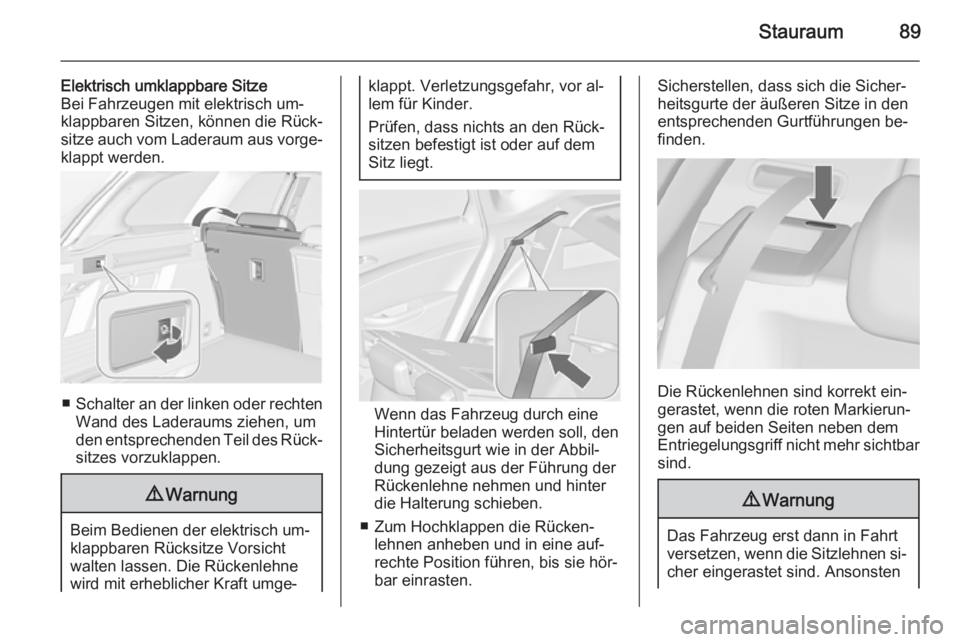

Elektrisch umklappbare Sitze
Bei Fahrzeugen mit elektrisch um‐
klappbaren Sitzen, können die Rück‐
sitze auch vom Laderaum aus vorge‐ klappt werden.
■ Schalter an der linken oder rechten
Wand des Laderaums ziehen, umden entsprechenden Teil des Rück‐
sitzes vorzuklappen.
9 Warnung
Beim Bedienen der elektrisch um‐
klappbaren Rücksitze Vorsicht
walten lassen. Die Rückenlehne
wird mit erheblicher Kraft umge‐
klappt. Verletzungsgefahr, vor al‐
lem für Kinder.
Prüfen, dass nichts an den Rück‐ sitzen befestigt ist oder auf dem
Sitz liegt.
Wenn das Fahrzeug durch eine
Hintertür beladen werden soll, den
Sicherheitsgurt wie in der Abbil‐
dung gezeigt aus der Führung der
Rückenlehne nehmen und hinter
die Halterung schieben.
■ Zum Hochklappen die Rücken‐ lehnen anheben und in eine auf‐
rechte Position führen, bis sie hör‐ bar einrasten.
Sicherstellen, dass sich die Sicher‐heitsgurte der äußeren Sitze in den
entsprechenden Gurtführungen be‐
finden.
Die Rückenlehnen sind korrekt ein‐
gerastet, wenn die roten Markierun‐
gen auf beiden Seiten neben dem
Entriegelungsgriff nicht mehr sichtbar sind.
9 Warnung
Das Fahrzeug erst dann in Fahrt
versetzen, wenn die Sitzlehnen si‐ cher eingerastet sind. Ansonsten

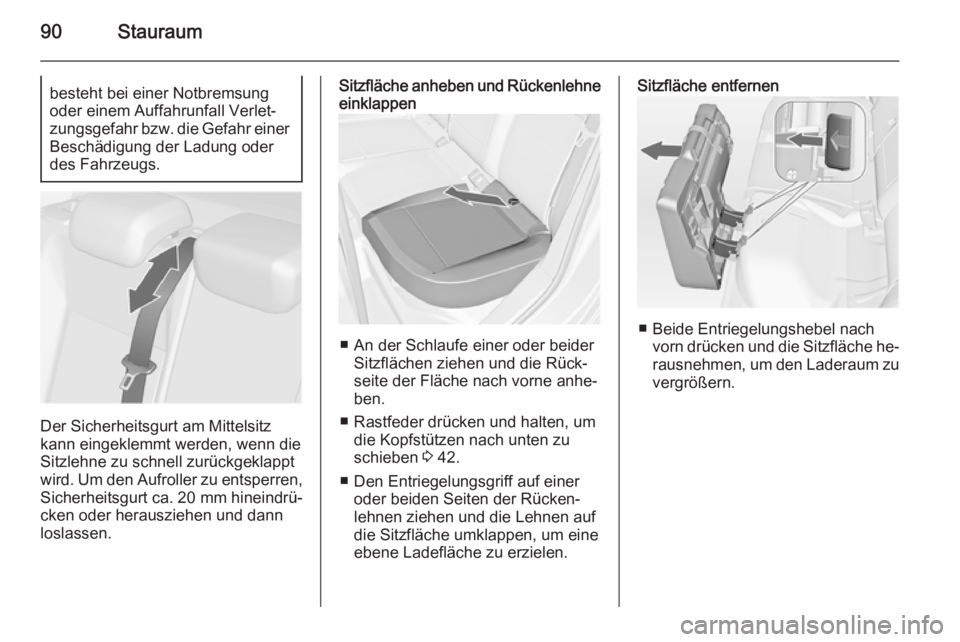

90Stauraumbesteht bei einer Notbremsung
oder einem Auffahrunfall Verlet‐ zungsgefahr bzw. die Gefahr einer Beschädigung der Ladung oder
des Fahrzeugs.
Der Sicherheitsgurt am Mittelsitz
kann eingeklemmt werden, wenn die
Sitzlehne zu schnell zurückgeklappt
wird. Um den Aufroller zu entsperren, Sicherheitsgurt ca. 20 mm hineindrü‐
cken oder herausziehen und dann
loslassen.
Sitzfläche anheben und Rückenlehne einklappen
■ An der Schlaufe einer oder beider
Sitzflächen ziehen und die Rück‐
seite der Fläche nach vorne anhe‐
ben.
■ Rastfeder drücken und halten, um die Kopfstützen nach unten zu
schieben 3 42.
■ Den Entriegelungsgriff auf einer oder beiden Seiten der Rücken‐
lehnen ziehen und die Lehnen auf
die Sitzfläche umklappen, um eine ebene Ladefläche zu erzielen.
Sitzfläche entfernen
■ Beide Entriegelungshebel nach vorn drücken und die Sitzfläche he‐rausnehmen, um den Laderaum zuvergrößern.

Stauraum91

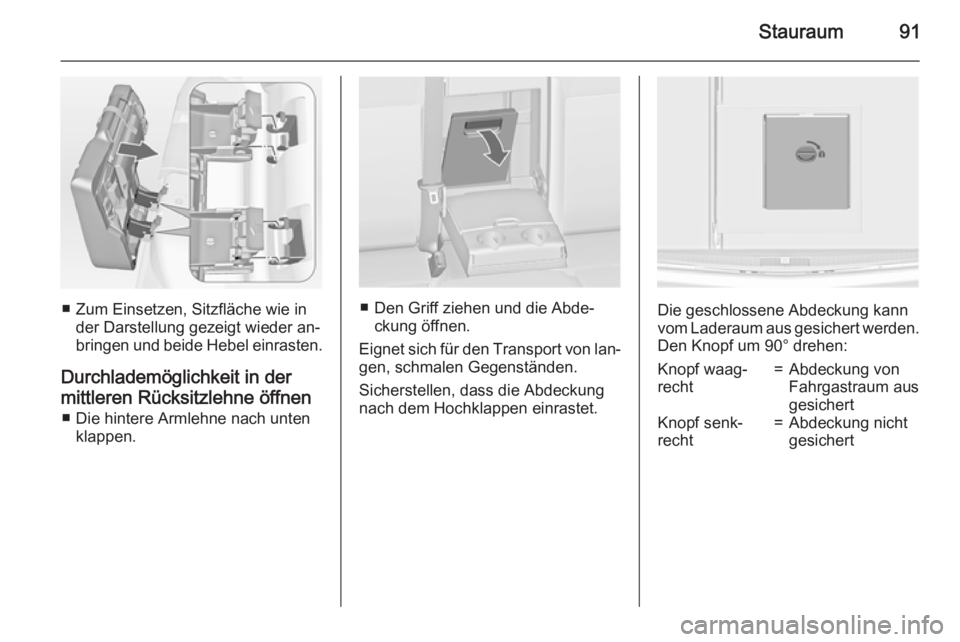

■ Zum Einsetzen, Sitzfläche wie inder Darstellung gezeigt wieder an‐
bringen und beide Hebel einrasten.
Durchlademöglichkeit in der mittleren Rücksitzlehne öffnen ■ Die hintere Armlehne nach unten klappen.■ Den Griff ziehen und die Abde‐ ckung öffnen.
Eignet sich für den Transport von lan‐
gen, schmalen Gegenständen.
Sicherstellen, dass die Abdeckung
nach dem Hochklappen einrastet.Die geschlossene Abdeckung kann
vom Laderaum aus gesichert werden.
Den Knopf um 90° drehen:
Knopf waag‐
recht=Abdeckung von
Fahrgastraum aus
gesichertKnopf senk‐
recht=Abdeckung nicht
gesichert

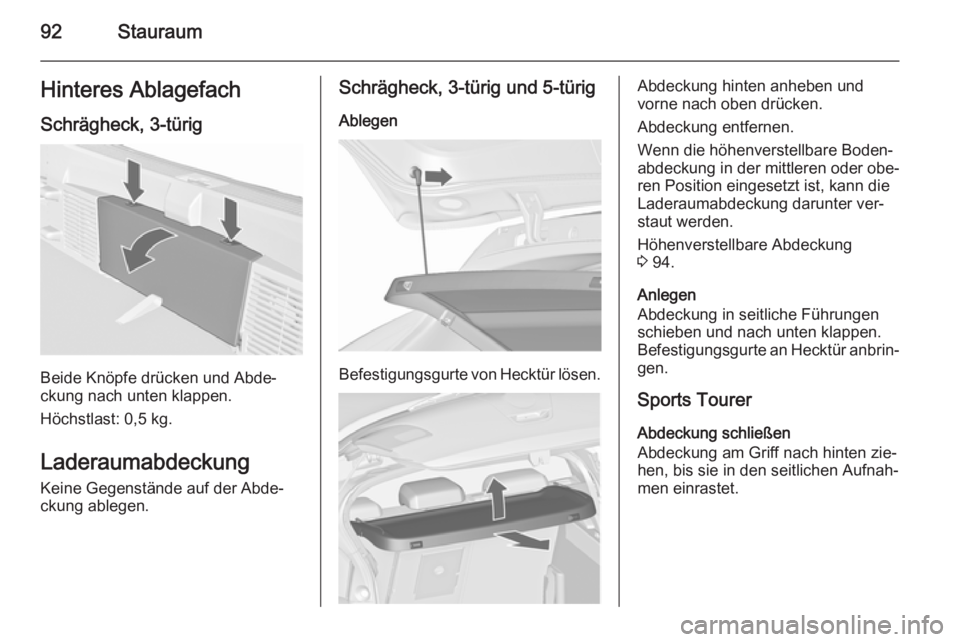

92StauraumHinteres AblagefachSchrägheck, 3-türig
Beide Knöpfe drücken und Abde‐
ckung nach unten klappen.
Höchstlast: 0,5 kg.
Laderaumabdeckung Keine Gegenstände auf der Abde‐
ckung ablegen.
Schrägheck, 3-türig und 5-türig
Ablegen
Befestigungsgurte von Hecktür lösen.
Abdeckung hinten anheben und
vorne nach oben drücken.
Abdeckung entfernen.
Wenn die höhenverstellbare Boden‐
abdeckung in der mittleren oder obe‐
ren Position eingesetzt ist, kann die Laderaumabdeckung darunter ver‐
staut werden.
Höhenverstellbare Abdeckung
3 94.
Anlegen
Abdeckung in seitliche Führungen schieben und nach unten klappen.
Befestigungsgurte an Hecktür anbrin‐
gen.
Sports Tourer
Abdeckung schließen
Abdeckung am Griff nach hinten zie‐
hen, bis sie in den seitlichen Aufnah‐
men einrastet.

Stauraum93
Abdeckung öffnen
Griff am Ende der Abdeckung nach
hinten unten ziehen. Sie rollt sich au‐
tomatisch auf.
Abdeckung in oberer Position
Den Griff am Ende der Abdeckung
nach unten drücken. Die Rückseite der Abdeckung kommt automatischnach oben.
Abdeckung entfernen
Laderaumabdeckung öffnen.
Den Entriegelungshebel auf der rech‐ ten Seite nach oben ziehen und hal‐
ten. Die Abdeckung zuerst rechts an‐
heben und aus den Aufnahmen neh‐
men.

94Stauraum

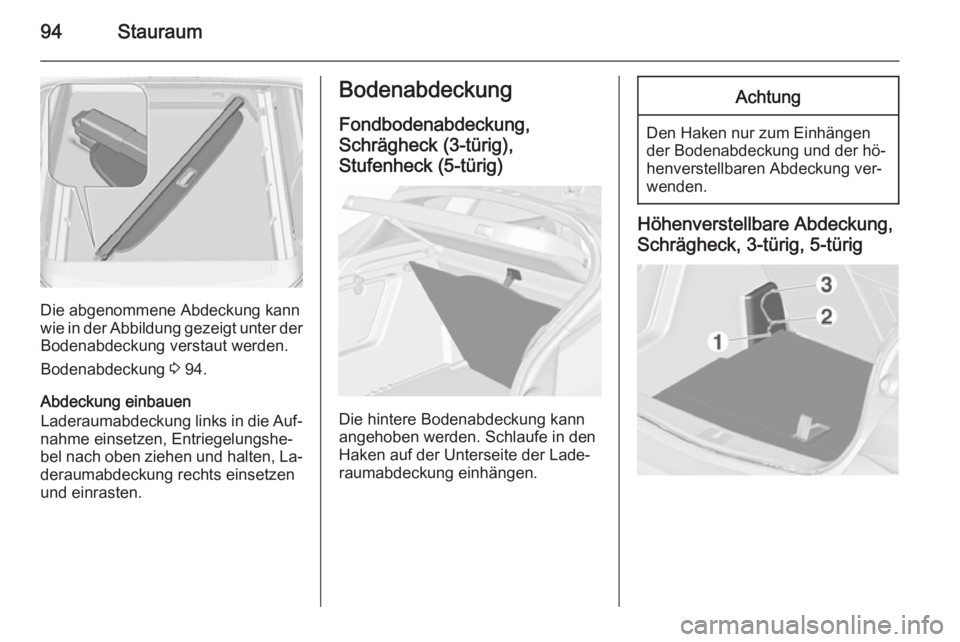

Die abgenommene Abdeckung kann
wie in der Abbildung gezeigt unter der Bodenabdeckung verstaut werden.
Bodenabdeckung 3 94.
Abdeckung einbauen
Laderaumabdeckung links in die Auf‐
nahme einsetzen, Entriegelungshe‐
bel nach oben ziehen und halten, La‐ deraumabdeckung rechts einsetzen
und einrasten.
Bodenabdeckung
Fondbodenabdeckung,
Schrägheck (3-türig),
Stufenheck (5-türig)
Die hintere Bodenabdeckung kann
angehoben werden. Schlaufe in den
Haken auf der Unterseite der Lade‐
raumabdeckung einhängen.
Achtung
Den Haken nur zum Einhängen
der Bodenabdeckung und der hö‐
henverstellbaren Abdeckung ver‐
wenden.
Höhenverstellbare Abdeckung,
Schrägheck, 3-türig, 5-türig

Stauraum95

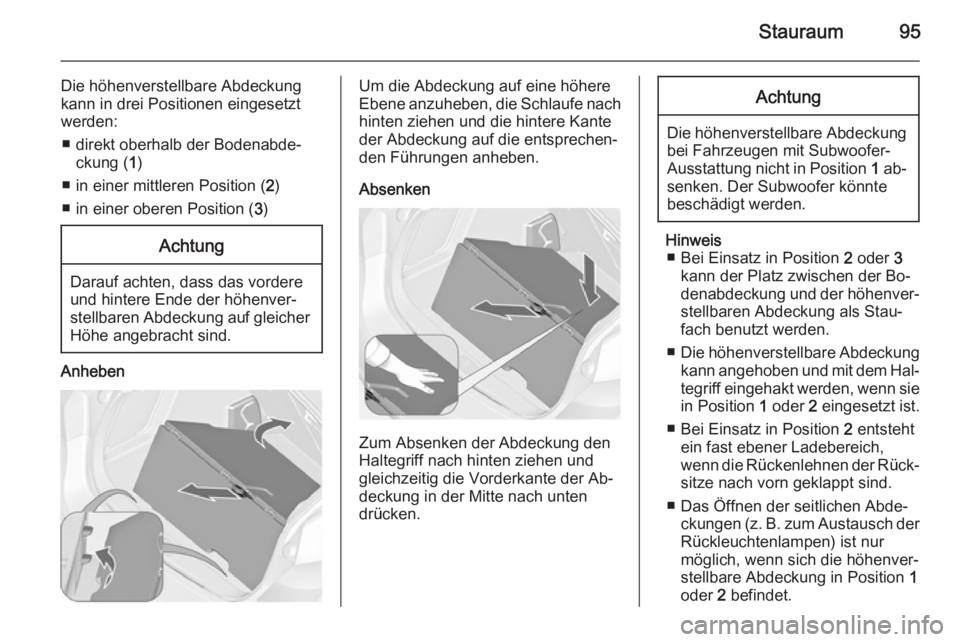

Die höhenverstellbare Abdeckung
kann in drei Positionen eingesetzt werden:
■ direkt oberhalb der Bodenabde‐ ckung ( 1)
■ in einer mittleren Position ( 2)
■ in einer oberen Position ( 3)Achtung
Darauf achten, dass das vordere
und hintere Ende der höhenver‐
stellbaren Abdeckung auf gleicher Höhe angebracht sind.
Anheben
Um die Abdeckung auf eine höhere
Ebene anzuheben, die Schlaufe nach hinten ziehen und die hintere Kante
der Abdeckung auf die entsprechen‐
den Führungen anheben.
Absenken
Zum Absenken der Abdeckung den
Haltegriff nach hinten ziehen und
gleichzeitig die Vorderkante der Ab‐
deckung in der Mitte nach unten
drücken.
Achtung
Die höhenverstellbare Abdeckung bei Fahrzeugen mit Subwoofer-Ausstattung nicht in Position 1 ab‐
senken. Der Subwoofer könnte beschädigt werden.
Hinweis ■ Bei Einsatz in Position 2 oder 3
kann der Platz zwischen der Bo‐
denabdeckung und der höhenver‐
stellbaren Abdeckung als Stau‐
fach benutzt werden.
■ Die höhenverstellbare Abdeckung
kann angehoben und mit dem Hal‐
tegriff eingehakt werden, wenn sie in Position 1 oder 2 eingesetzt ist.
■ Bei Einsatz in Position 2 entsteht
ein fast ebener Ladebereich,
wenn die Rückenlehnen der Rück‐ sitze nach vorn geklappt sind.
■ Das Öffnen der seitlichen Abde‐ ckungen (z. B. zum Austausch der
Rückleuchtenlampen) ist nur
möglich, wenn sich die höhenver‐
stellbare Abdeckung in Position 1
oder 2 befindet.

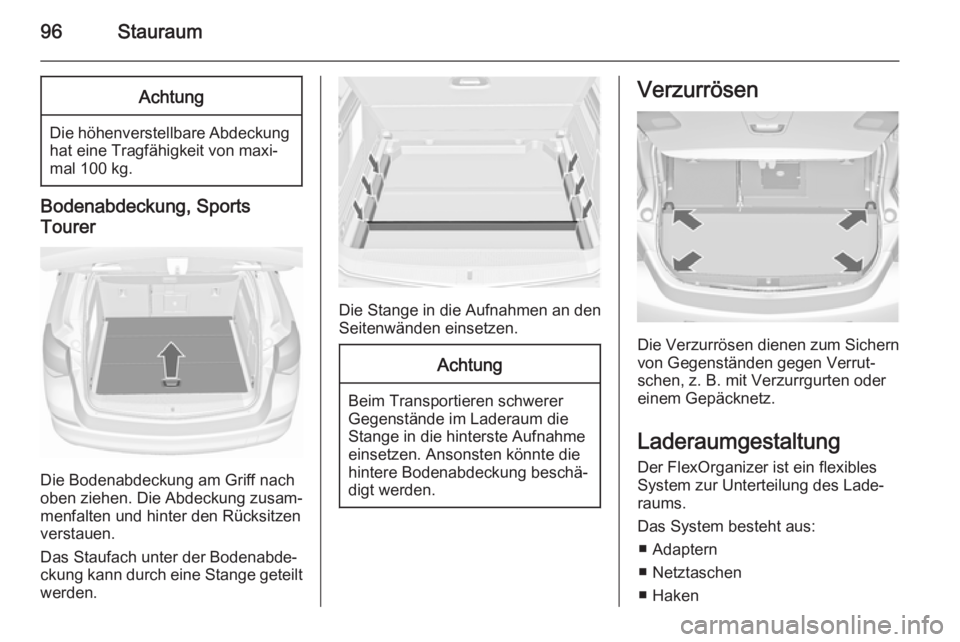

96StauraumAchtung
Die höhenverstellbare Abdeckunghat eine Tragfähigkeit von maxi‐
mal 100 kg.
Bodenabdeckung, Sports
Tourer
Die Bodenabdeckung am Griff nach
oben ziehen. Die Abdeckung zusam‐
menfalten und hinter den Rücksitzen
verstauen.
Das Staufach unter der Bodenabde‐
ckung kann durch eine Stange geteilt
werden.
Die Stange in die Aufnahmen an den
Seitenwänden einsetzen.
Achtung
Beim Transportieren schwerer
Gegenstände im Laderaum die Stange in die hinterste Aufnahmeeinsetzen. Ansonsten könnte die
hintere Bodenabdeckung beschä‐
digt werden.
Verzurrösen
Die Verzurrösen dienen zum Sichern
von Gegenständen gegen Verrut‐
schen, z. B. mit Verzurrgurten oder
einem Gepäcknetz.
Laderaumgestaltung Der FlexOrganizer ist ein flexiblesSystem zur Unterteilung des Lade‐
raums.
Das System besteht aus: ■ Adaptern
■ Netztaschen
■ Haken

Stauraum97

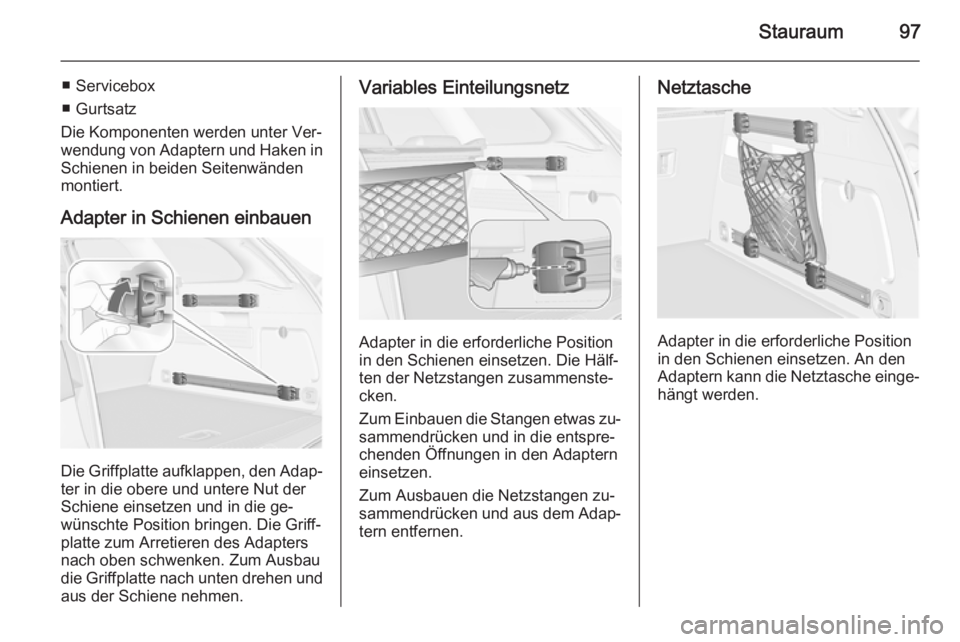

■ Servicebox
■ Gurtsatz
Die Komponenten werden unter Ver‐
wendung von Adaptern und Haken in Schienen in beiden Seitenwänden
montiert.
Adapter in Schienen einbauen
Die Griffplatte aufklappen, den Adap‐ ter in die obere und untere Nut der
Schiene einsetzen und in die ge‐ wünschte Position bringen. Die Griff‐
platte zum Arretieren des Adapters
nach oben schwenken. Zum Ausbau
die Griffplatte nach unten drehen und
aus der Schiene nehmen.
Variables Einteilungsnetz
Adapter in die erforderliche Position
in den Schienen einsetzen. Die Hälf‐
ten der Netzstangen zusammenste‐
cken.
Zum Einbauen die Stangen etwas zu‐ sammendrücken und in die entspre‐
chenden Öffnungen in den Adaptern
einsetzen.
Zum Ausbauen die Netzstangen zu‐
sammendrücken und aus dem Adap‐
tern entfernen.
Netztasche
Adapter in die erforderliche Position
in den Schienen einsetzen. An den
Adaptern kann die Netztasche einge‐
hängt werden.

98Stauraum

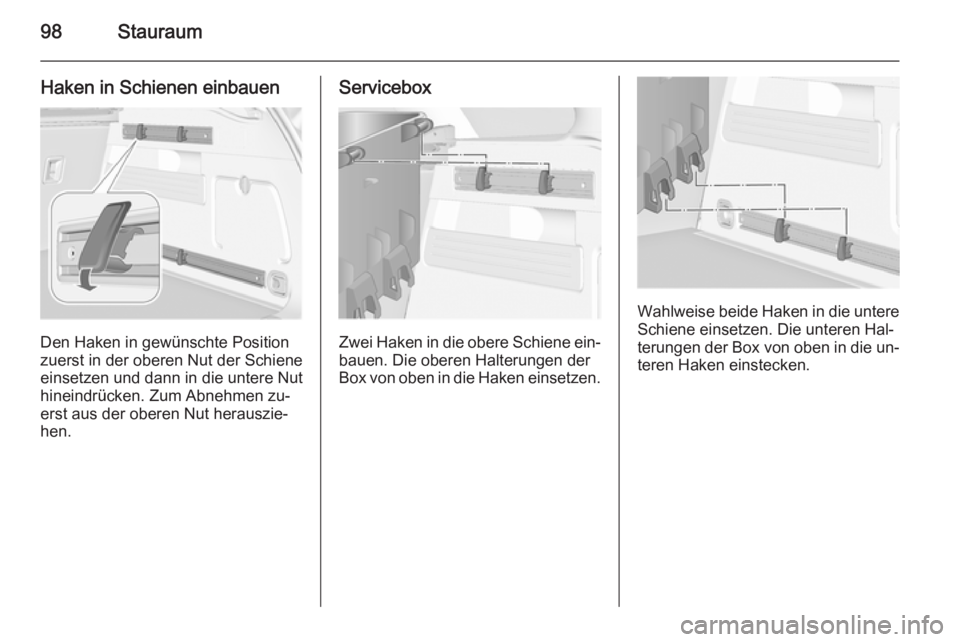

Haken in Schienen einbauen
Den Haken in gewünschte Position
zuerst in der oberen Nut der Schiene
einsetzen und dann in die untere Nut
hineindrücken. Zum Abnehmen zu‐
erst aus der oberen Nut herauszie‐
hen.
Servicebox
Zwei Haken in die obere Schiene ein‐ bauen. Die oberen Halterungen der
Box von oben in die Haken einsetzen.
Wahlweise beide Haken in die untere Schiene einsetzen. Die unteren Hal‐
terungen der Box von oben in die un‐
teren Haken einstecken.
