Stauraum69

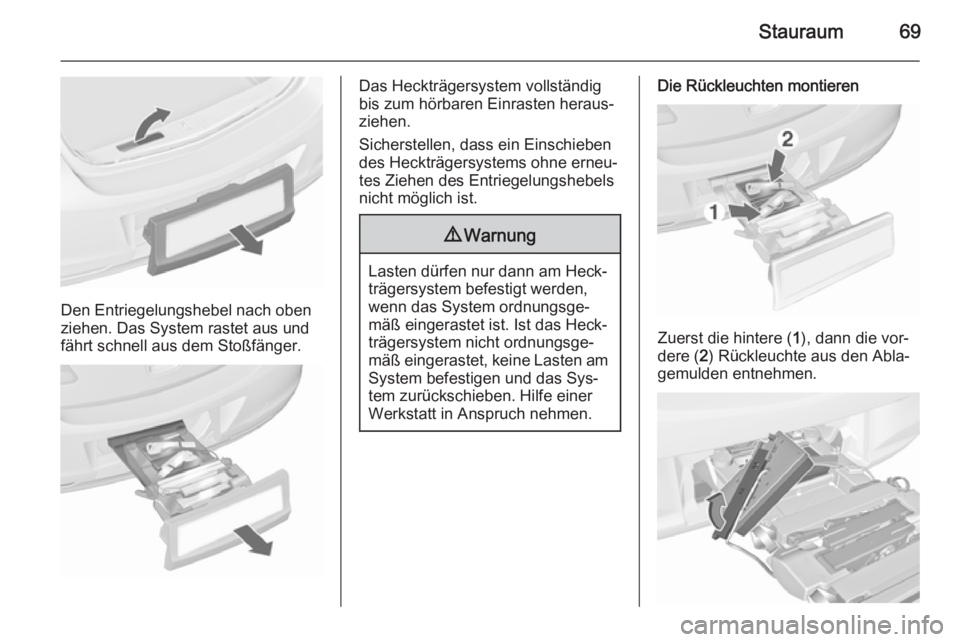

Den Entriegelungshebel nach oben
ziehen. Das System rastet aus und fährt schnell aus dem Stoßfänger.
Das Heckträgersystem vollständig
bis zum hörbaren Einrasten heraus‐
ziehen.
Sicherstellen, dass ein Einschieben des Heckträgersystems ohne erneu‐
tes Ziehen des Entriegelungshebels
nicht möglich ist.9 Warnung
Lasten dürfen nur dann am Heck‐
trägersystem befestigt werden,
wenn das System ordnungsge‐
mäß eingerastet ist. Ist das Heck‐
trägersystem nicht ordnungsge‐ mäß eingerastet, keine Lasten am
System befestigen und das Sys‐
tem zurückschieben. Hilfe einer
Werkstatt in Anspruch nehmen.
Die Rückleuchten montieren
Zuerst die hintere ( 1), dann die vor‐
dere ( 2) Rückleuchte aus den Abla‐
gemulden entnehmen.

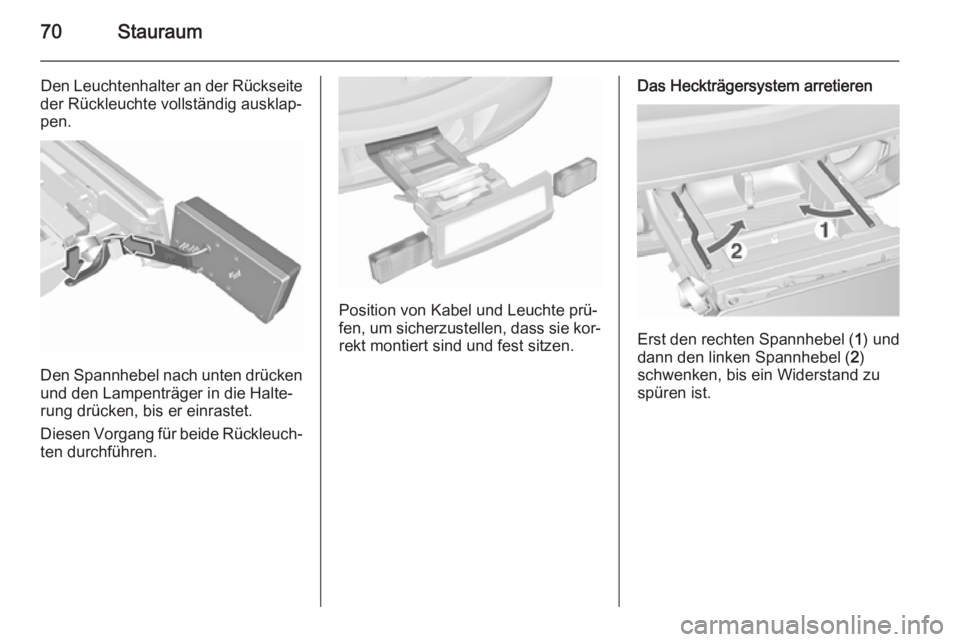

70Stauraum
Den Leuchtenhalter an der Rückseite
der Rückleuchte vollständig ausklap‐
pen.
Den Spannhebel nach unten drücken und den Lampenträger in die Halte‐rung drücken, bis er einrastet.
Diesen Vorgang für beide Rückleuch‐
ten durchführen.
Position von Kabel und Leuchte prü‐
fen, um sicherzustellen, dass sie kor‐ rekt montiert sind und fest sitzen.
Das Heckträgersystem arretieren
Erst den rechten Spannhebel ( 1) und
dann den linken Spannhebel ( 2)
schwenken, bis ein Widerstand zu
spüren ist.

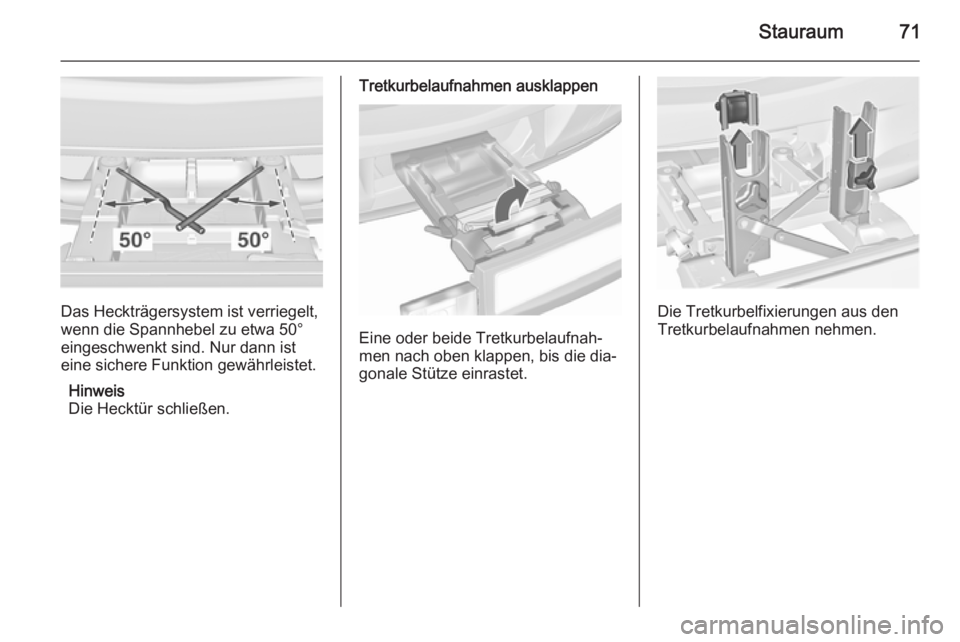

Stauraum71
Das Heckträgersystem ist verriegelt,
wenn die Spannhebel zu etwa 50°
eingeschwenkt sind. Nur dann ist eine sichere Funktion gewährleistet.
Hinweis
Die Hecktür schließen.
Tretkurbelaufnahmen ausklappen
Eine oder beide Tretkurbelaufnah‐
men nach oben klappen, bis die dia‐
gonale Stütze einrastet.
Die Tretkurbelfixierungen aus den
Tretkurbelaufnahmen nehmen.

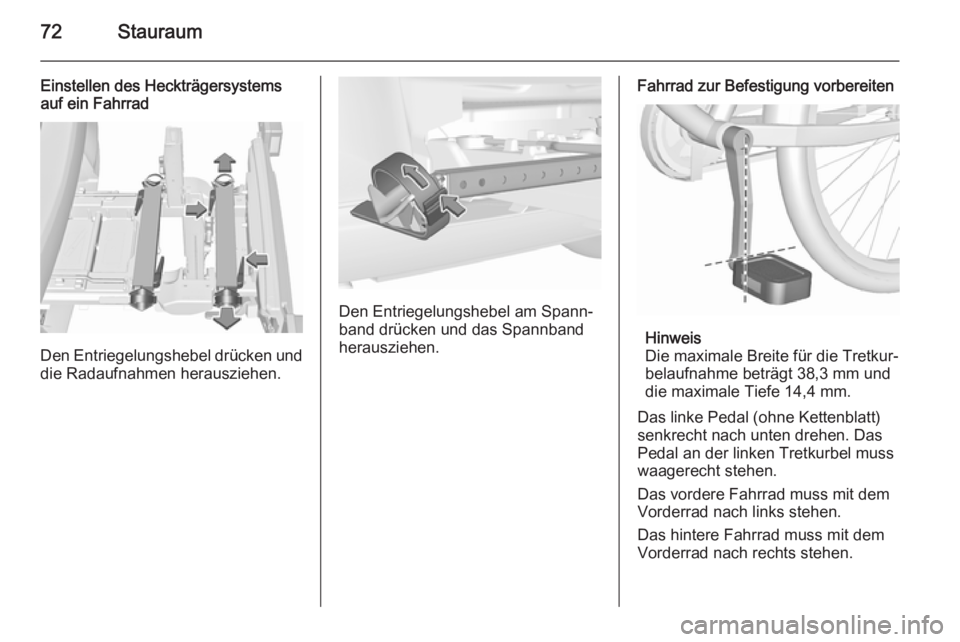

72Stauraum
Einstellen des Heckträgersystems
auf ein Fahrrad
Den Entriegelungshebel drücken und
die Radaufnahmen herausziehen.
Den Entriegelungshebel am Spann‐
band drücken und das Spannband
herausziehen.
Fahrrad zur Befestigung vorbereiten
Hinweis
Die maximale Breite für die Tretkur‐
belaufnahme beträgt 38,3 mm und
die maximale Tiefe 14,4 mm.
Das linke Pedal (ohne Kettenblatt)
senkrecht nach unten drehen. Das
Pedal an der linken Tretkurbel muss
waagerecht stehen.
Das vordere Fahrrad muss mit dem
Vorderrad nach links stehen.
Das hintere Fahrrad muss mit dem
Vorderrad nach rechts stehen.

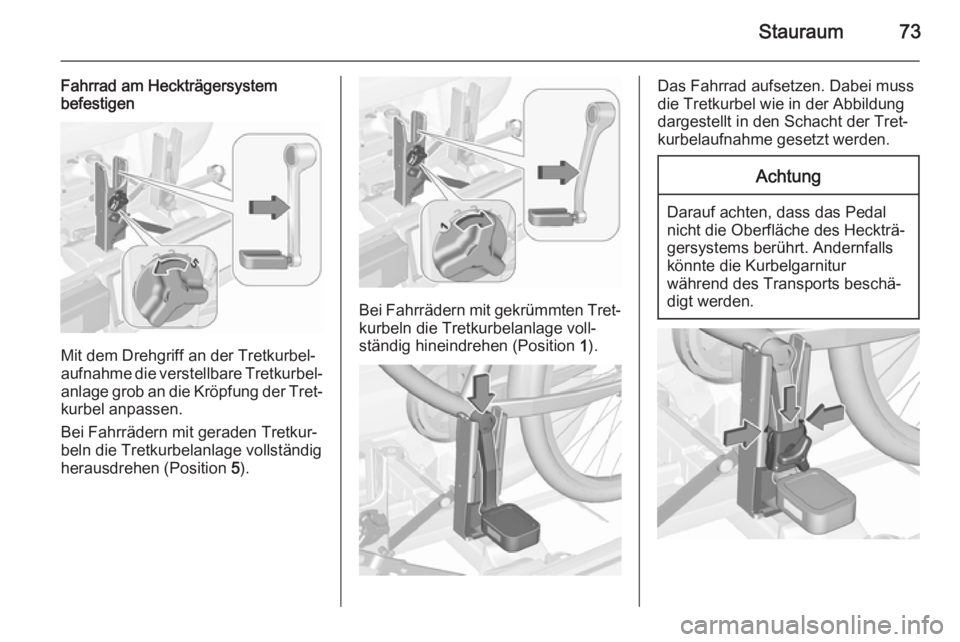

Stauraum73
Fahrrad am Heckträgersystem
befestigen
Mit dem Drehgriff an der Tretkurbel‐
aufnahme die verstellbare Tretkurbel‐
anlage grob an die Kröpfung der Tret‐ kurbel anpassen.
Bei Fahrrädern mit geraden Tretkur‐
beln die Tretkurbelanlage vollständig
herausdrehen (Position 5).
Bei Fahrrädern mit gekrümmten Tret‐
kurbeln die Tretkurbelanlage voll‐
ständig hineindrehen (Position 1).
Das Fahrrad aufsetzen. Dabei muss
die Tretkurbel wie in der Abbildung
dargestellt in den Schacht der Tret‐
kurbelaufnahme gesetzt werden.Achtung
Darauf achten, dass das Pedal
nicht die Oberfläche des Heckträ‐
gersystems berührt. Andernfalls
könnte die Kurbelgarnitur
während des Transports beschä‐
digt werden.

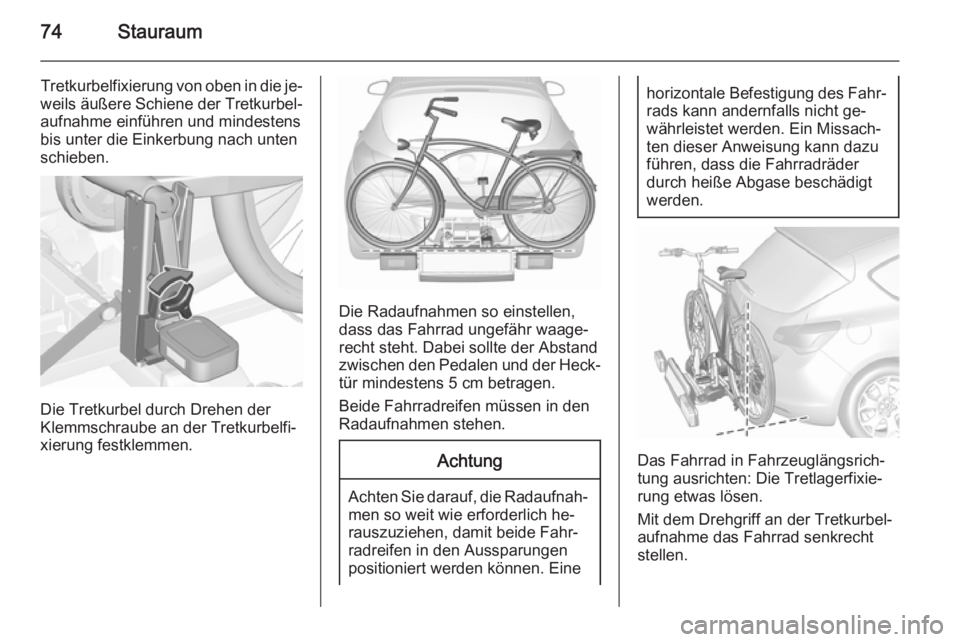

74Stauraum
Tretkurbelfixierung von oben in die je‐
weils äußere Schiene der Tretkurbel‐
aufnahme einführen und mindestens
bis unter die Einkerbung nach unten
schieben.
Die Tretkurbel durch Drehen der
Klemmschraube an der Tretkurbelfi‐
xierung festklemmen.
Die Radaufnahmen so einstellen,
dass das Fahrrad ungefähr waage‐
recht steht. Dabei sollte der Abstand
zwischen den Pedalen und der Heck‐ tür mindestens 5 cm betragen.
Beide Fahrradreifen müssen in den
Radaufnahmen stehen.
Achtung
Achten Sie darauf, die Radaufnah‐ men so weit wie erforderlich he‐
rauszuziehen, damit beide Fahr‐
radreifen in den Aussparungen positioniert werden können. Eine
horizontale Befestigung des Fahr‐ rads kann andernfalls nicht ge‐währleistet werden. Ein Missach‐
ten dieser Anweisung kann dazu
führen, dass die Fahrradräder
durch heiße Abgase beschädigt
werden.
Das Fahrrad in Fahrzeuglängsrich‐
tung ausrichten: Die Tretlagerfixie‐
rung etwas lösen.
Mit dem Drehgriff an der Tretkurbel‐
aufnahme das Fahrrad senkrecht
stellen.

Stauraum75

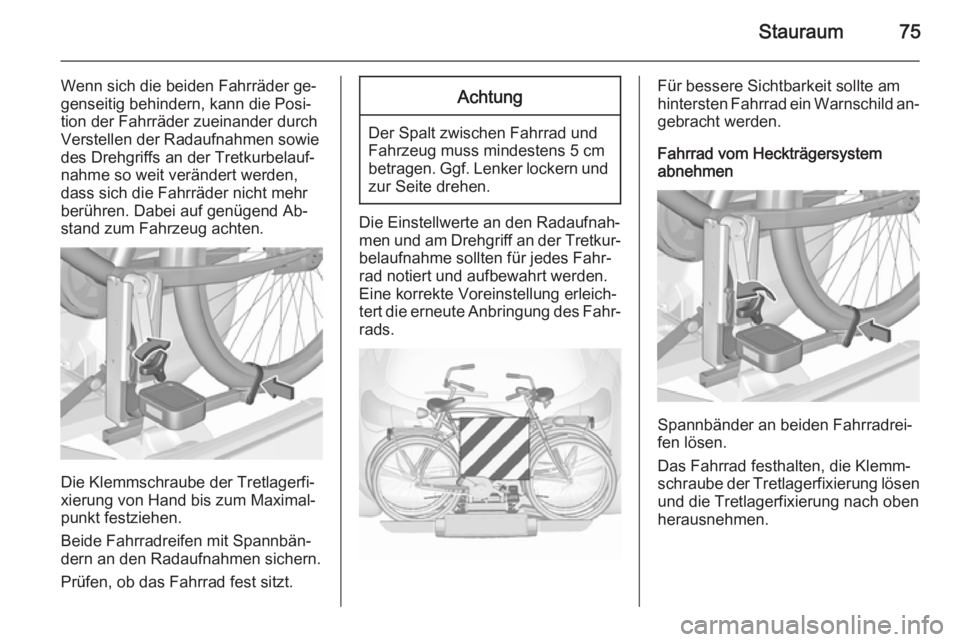

Wenn sich die beiden Fahrräder ge‐genseitig behindern, kann die Posi‐
tion der Fahrräder zueinander durch
Verstellen der Radaufnahmen sowie
des Drehgriffs an der Tretkurbelauf‐
nahme so weit verändert werden,
dass sich die Fahrräder nicht mehr
berühren. Dabei auf genügend Ab‐
stand zum Fahrzeug achten.
Die Klemmschraube der Tretlagerfi‐
xierung von Hand bis zum Maximal‐ punkt festziehen.
Beide Fahrradreifen mit Spannbän‐
dern an den Radaufnahmen sichern.
Prüfen, ob das Fahrrad fest sitzt.
Achtung
Der Spalt zwischen Fahrrad und
Fahrzeug muss mindestens 5 cm
betragen. Ggf. Lenker lockern und zur Seite drehen.
Die Einstellwerte an den Radaufnah‐
men und am Drehgriff an der Tretkur‐
belaufnahme sollten für jedes Fahr‐
rad notiert und aufbewahrt werden. Eine korrekte Voreinstellung erleich‐
tert die erneute Anbringung des Fahr‐ rads.
Für bessere Sichtbarkeit sollte am
hintersten Fahrrad ein Warnschild an‐
gebracht werden.
Fahrrad vom Heckträgersystem
abnehmen
Spannbänder an beiden Fahrradrei‐
fen lösen.
Das Fahrrad festhalten, die Klemm‐
schraube der Tretlagerfixierung lösen und die Tretlagerfixierung nach obenherausnehmen.

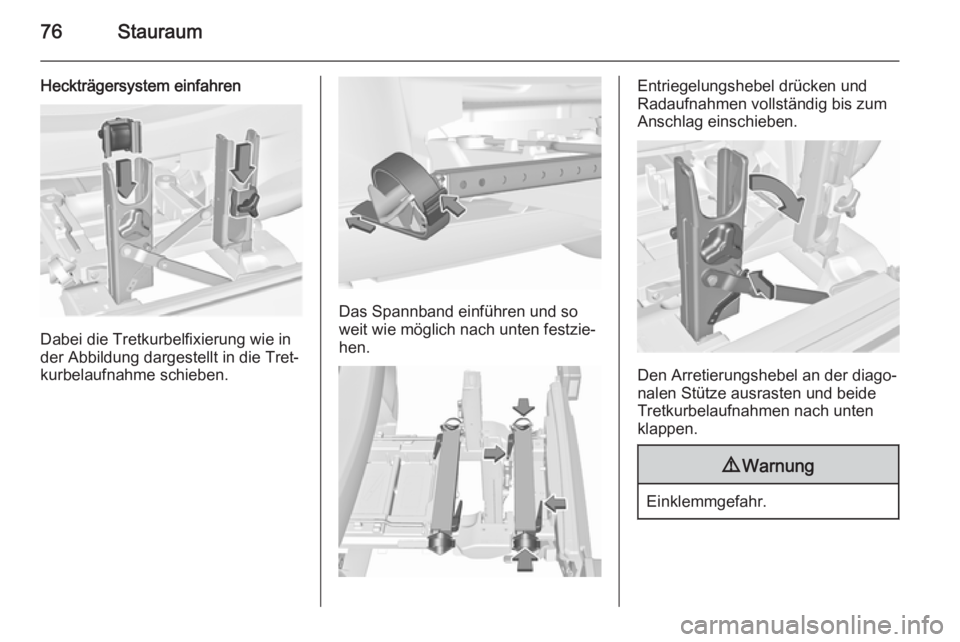

76Stauraum
Heckträgersystem einfahren
Dabei die Tretkurbelfixierung wie in
der Abbildung dargestellt in die Tret‐
kurbelaufnahme schieben.
Das Spannband einführen und so
weit wie möglich nach unten festzie‐
hen.
Entriegelungshebel drücken und
Radaufnahmen vollständig bis zum
Anschlag einschieben.
Den Arretierungshebel an der diago‐
nalen Stütze ausrasten und beide
Tretkurbelaufnahmen nach unten klappen.
9 Warnung
Einklemmgefahr.

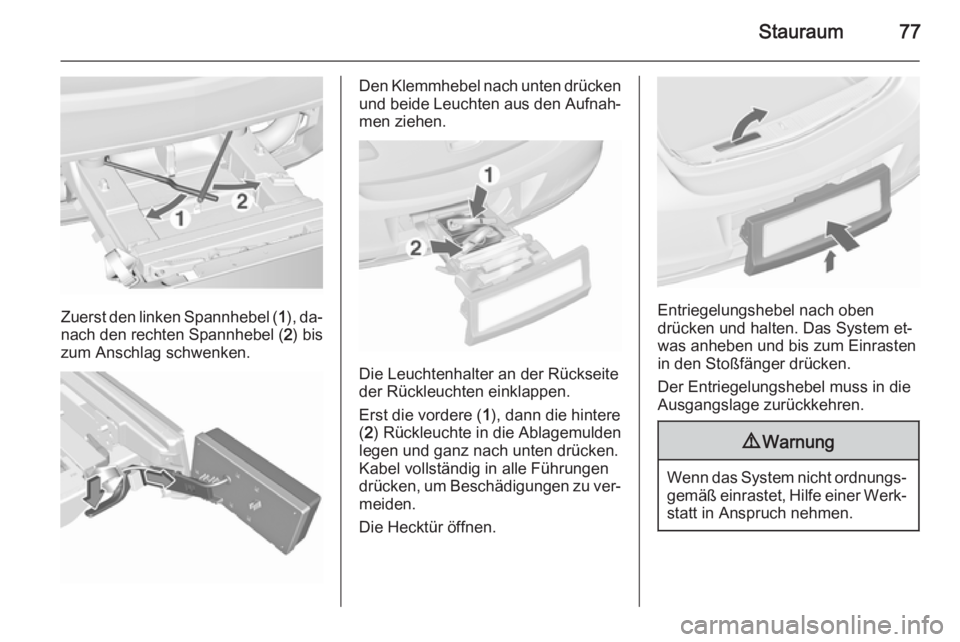

Stauraum77
Zuerst den linken Spannhebel (1), da‐
nach den rechten Spannhebel ( 2) bis
zum Anschlag schwenken.
Den Klemmhebel nach unten drücken und beide Leuchten aus den Aufnah‐
men ziehen.
Die Leuchtenhalter an der Rückseite
der Rückleuchten einklappen.
Erst die vordere ( 1), dann die hintere
( 2 ) Rückleuchte in die Ablagemulden
legen und ganz nach unten drücken.
Kabel vollständig in alle Führungen
drücken, um Beschädigungen zu ver‐
meiden.
Die Hecktür öffnen.
Entriegelungshebel nach oben
drücken und halten. Das System et‐
was anheben und bis zum Einrasten
in den Stoßfänger drücken.
Der Entriegelungshebel muss in die
Ausgangslage zurückkehren.
9 Warnung
Wenn das System nicht ordnungs‐
gemäß einrastet, Hilfe einer Werk‐
statt in Anspruch nehmen.

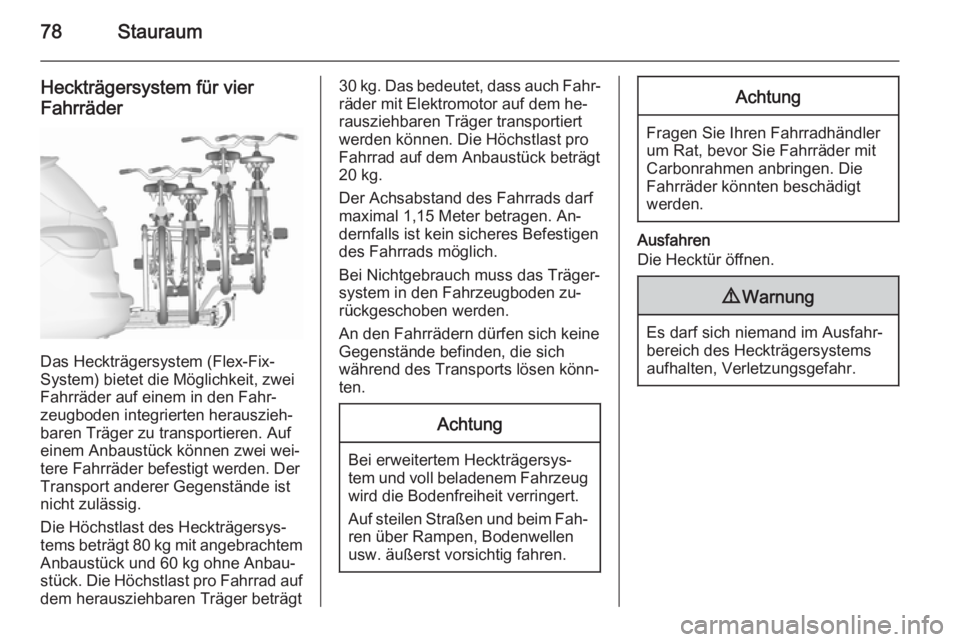

78Stauraum
Heckträgersystem für vier
Fahrräder
Das Heckträgersystem (Flex-Fix-
System) bietet die Möglichkeit, zwei
Fahrräder auf einem in den Fahr‐
zeugboden integrierten herauszieh‐
baren Träger zu transportieren. Auf
einem Anbaustück können zwei wei‐
tere Fahrräder befestigt werden. Der
Transport anderer Gegenstände ist
nicht zulässig.
Die Höchstlast des Heckträgersys‐ tems beträgt 80 kg mit angebrachtem
Anbaustück und 60 kg ohne Anbau‐
stück. Die Höchstlast pro Fahrrad auf dem herausziehbaren Träger beträgt
30 kg. Das bedeutet, dass auch Fahr‐
räder mit Elektromotor auf dem he‐
rausziehbaren Träger transportiert
werden können. Die Höchstlast pro
Fahrrad auf dem Anbaustück beträgt
20 kg.
Der Achsabstand des Fahrrads darf
maximal 1,15 Meter betragen. An‐
dernfalls ist kein sicheres Befestigen des Fahrrads möglich.
Bei Nichtgebrauch muss das Träger‐
system in den Fahrzeugboden zu‐
rückgeschoben werden.
An den Fahrrädern dürfen sich keine
Gegenstände befinden, die sich
während des Transports lösen könn‐ ten.Achtung
Bei erweitertem Heckträgersys‐tem und voll beladenem Fahrzeug
wird die Bodenfreiheit verringert.
Auf steilen Straßen und beim Fah‐ ren über Rampen, Bodenwellen
usw. äußerst vorsichtig fahren.
Achtung
Fragen Sie Ihren Fahrradhändler
um Rat, bevor Sie Fahrräder mit
Carbonrahmen anbringen. Die
Fahrräder könnten beschädigt
werden.
Ausfahren
Die Hecktür öffnen.
9 Warnung
Es darf sich niemand im Ausfahr‐
bereich des Heckträgersystems aufhalten, Verletzungsgefahr.
