OPEL ASTRA J 2015.5 Gebruikershandleiding (in Dutch)

Instrumenten en bedieningsorganen129
■Rondetijd : Weergave van rondetij‐
den, topsnelheid, gemiddelde snel‐ heid en gemiddelde tijd. Volg de in‐
structies in het submenu.
■ Koelvl.temp. : Weergave van koel‐
vloeistoftemperatuur.
■ Accusp. : Weergave van accuspan‐
ning.

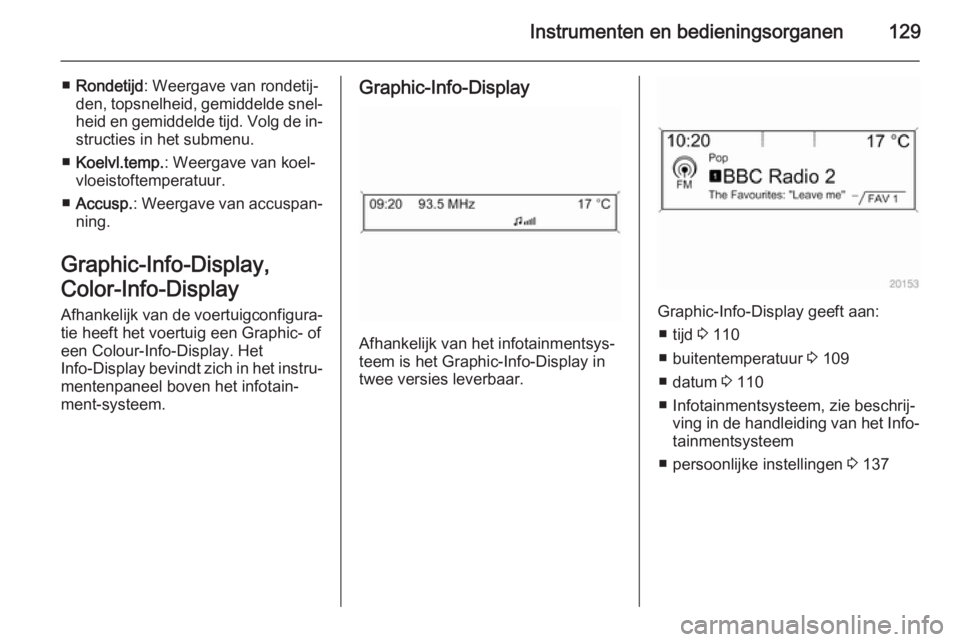

Graphic-Info-Display,
Color-Info-Display
Afhankelijk van de voertuigconfigura‐
tie heeft het voertuig een Graphic- of
een Colour-Info-Display. Het
Info-Display bevindt zich in het instru‐
mentenpaneel boven het infotain‐
ment-systeem.Graphic-Info-Display
Afhankelijk van het infotainmentsys‐
teem is het Graphic-Info-Display in twee versies leverbaar.
Graphic-Info-Display geeft aan:
■ tijd 3 110
■ buitentemperatuur 3 109
■ datum 3 110
■ Infotainmentsysteem, zie beschrij‐ ving in de handleiding van het Info‐
tainmentsysteem
■ persoonlijke instellingen 3 137

130Instrumenten en bedieningsorganen

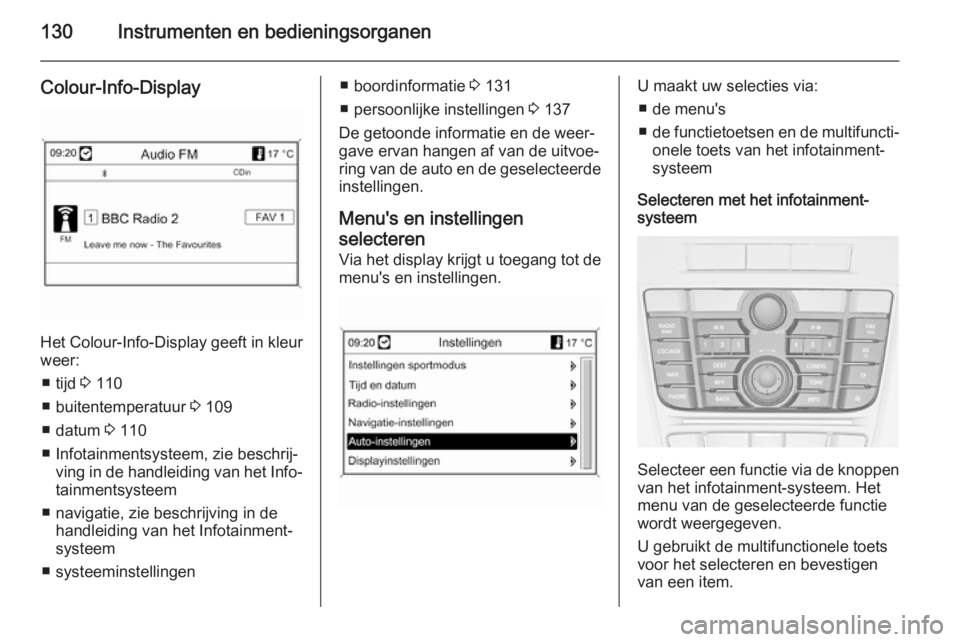

Colour-Info-Display
Het Colour-Info-Display geeft in kleur
weer:
■ tijd 3 110
■ buitentemperatuur 3 109
■ datum 3 110
■ Infotainmentsysteem, zie beschrij‐ ving in de handleiding van het Info‐
tainmentsysteem
■ navigatie, zie beschrijving in de handleiding van het Infotainment‐
systeem
■ systeeminstellingen
■ boordinformatie 3 131
■ persoonlijke instellingen 3 137
De getoonde informatie en de weer‐
gave ervan hangen af van de uitvoe‐
ring van de auto en de geselecteerde instellingen.
Menu's en instellingen selecteren
Via het display krijgt u toegang tot de menu's en instellingen.U maakt uw selecties via:
■ de menu's
■ de functietoetsen en de multifuncti‐
onele toets van het infotainment-
systeem
Selecteren met het infotainment-
systeem
Selecteer een functie via de knoppen
van het infotainment-systeem. Het menu van de geselecteerde functie
wordt weergegeven.
U gebruikt de multifunctionele toets
voor het selecteren en bevestigen
van een item.

Instrumenten en bedieningsorganen131

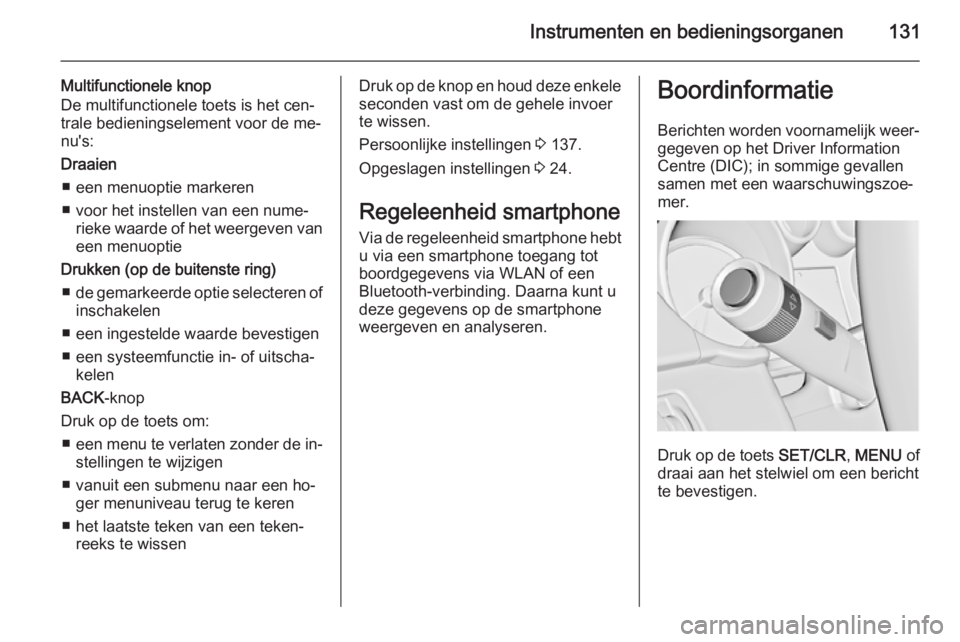

Multifunctionele knop
De multifunctionele toets is het cen‐
trale bedieningselement voor de me‐
nu's:
Draaien ■ een menuoptie markeren
■ voor het instellen van een nume‐ rieke waarde of het weergeven vaneen menuoptie
Drukken (op de buitenste ring) ■ de gemarkeerde optie selecteren of
inschakelen
■ een ingestelde waarde bevestigen
■ een systeemfunctie in- of uitscha‐ kelen
BACK -knop
Druk op de toets om: ■ een menu te verlaten zonder de in‐
stellingen te wijzigen
■ vanuit een submenu naar een ho‐ ger menuniveau terug te keren
■ het laatste teken van een teken‐ reeks te wissenDruk op de knop en houd deze enkele
seconden vast om de gehele invoer te wissen.
Persoonlijke instellingen 3 137.
Opgeslagen instellingen 3 24.
Regeleenheid smartphone
Via de regeleenheid smartphone hebt u via een smartphone toegang tot
boordgegevens via WLAN of een
Bluetooth-verbinding. Daarna kunt u
deze gegevens op de smartphone
weergeven en analyseren.Boordinformatie
Berichten worden voornamelijk weer‐
gegeven op het Driver Information
Centre (DIC); in sommige gevallen
samen met een waarschuwingszoe‐
mer.
Druk op de toets SET/CLR, MENU of
draai aan het stelwiel om een bericht te bevestigen.

132Instrumenten en bedieningsorganen

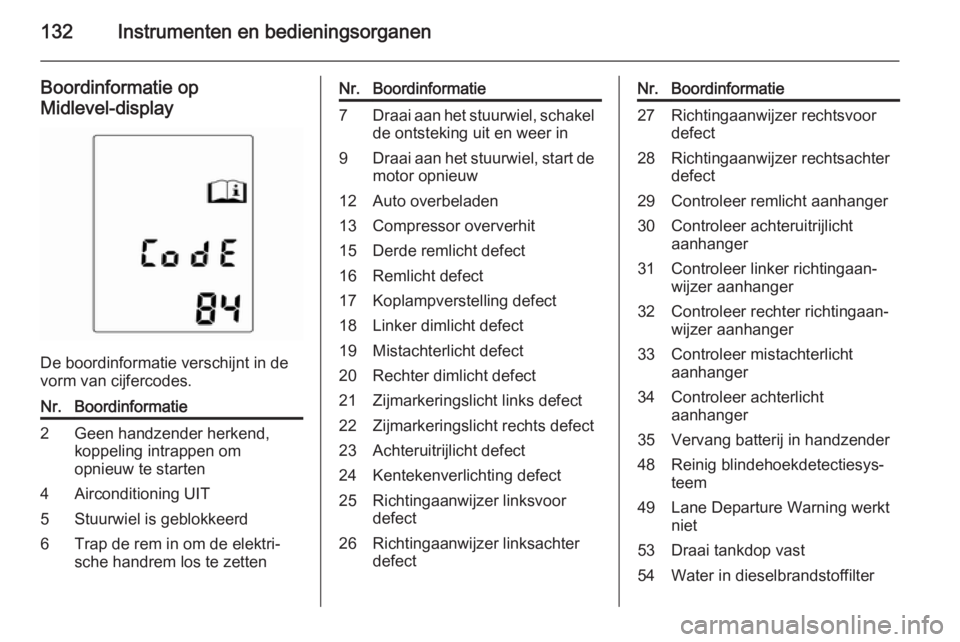

Boordinformatie opMidlevel-display
De boordinformatie verschijnt in de
vorm van cijfercodes.
Nr.Boordinformatie2Geen handzender herkend,
koppeling intrappen om
opnieuw te starten4Airconditioning UIT5Stuurwiel is geblokkeerd6Trap de rem in om de elektri‐
sche handrem los te zettenNr.Boordinformatie7Draai aan het stuurwiel, schakel
de ontsteking uit en weer in9Draai aan het stuurwiel, start de motor opnieuw12Auto overbeladen13Compressor oververhit15Derde remlicht defect16Remlicht defect17Koplampverstelling defect18Linker dimlicht defect19Mistachterlicht defect20Rechter dimlicht defect21Zijmarkeringslicht links defect22Zijmarkeringslicht rechts defect23Achteruitrijlicht defect24Kentekenverlichting defect25Richtingaanwijzer linksvoor
defect26Richtingaanwijzer linksachter
defectNr.Boordinformatie27Richtingaanwijzer rechtsvoor
defect28Richtingaanwijzer rechtsachter
defect29Controleer remlicht aanhanger30Controleer achteruitrijlicht
aanhanger31Controleer linker richtingaan‐
wijzer aanhanger32Controleer rechter richtingaan‐
wijzer aanhanger33Controleer mistachterlicht
aanhanger34Controleer achterlicht
aanhanger35Vervang batterij in handzender48Reinig blindehoekdetectiesys‐
teem49Lane Departure Warning werkt
niet53Draai tankdop vast54Water in dieselbrandstoffilter

Instrumenten en bedieningsorganen133
Nr.Boordinformatie55De roetfilter is vol 3 17356Ongelijke bandenspanning op
vooras57Ongelijke bandenspanning op
achteras58Banden zonder TPMS-
sensoren herkend59Open en sluit portierruit
bestuurder60Open en sluit portierruit voor‐
passagier61Open en sluit portierruit links‐
achter62Open en sluit portierruit rechts‐
achter65Poging tot diefstal66Service diefstalalarmsysteem67Service stuurslot68Service stuurbekrachtiging69Service wielophanging70Service niveauregelingNr.Boordinformatie71Service achteras74Service AFL75Service airconditioning76Service blindehoekdetectiesys‐
teem77Service Lane Departure
Warning79Vul motorolie bij81Service versnellingsbak82Vervang motorolie binnenkort83Service adaptieve cruise
control84Motorvermogen verminderd89Onderhoud spoedig94Schakel in parkeerstand
voordat u de auto verlaat95Service airbag128Motorkap open134Storing parkeerhulp, reinig
bumper136Service parkeerhulpNr.Boordinformatie145Controleer het sproeiervloei‐
stofpeil174Accu bijna leeg258Parkeerhulp uit
Boordinformatie op het Uplevel-
Combi-display
De boordinformatie verschijnt in de
vorm van teksten. Volg de instructies
van deze teksten.

134Instrumenten en bedieningsorganen

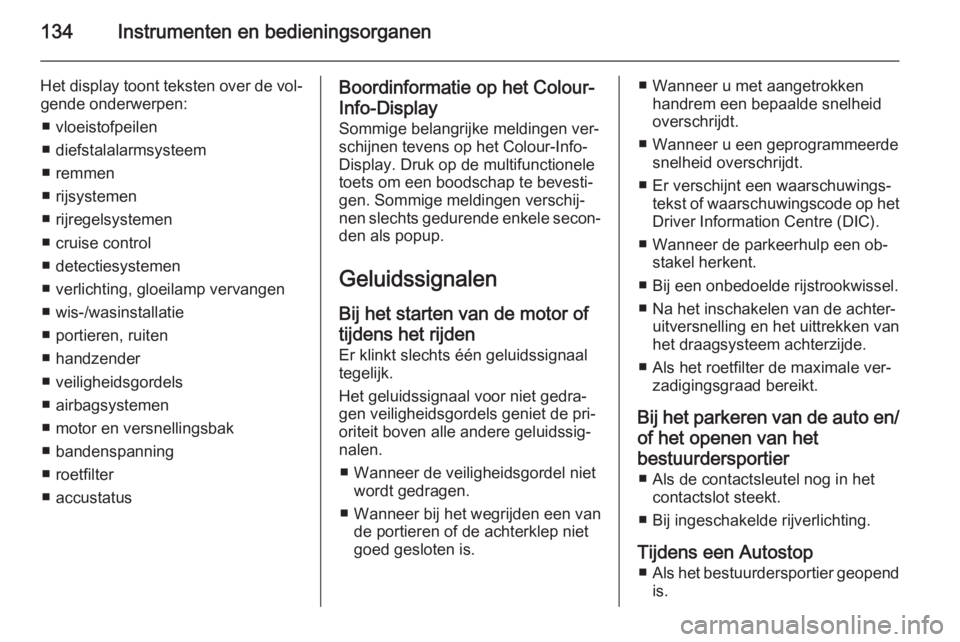

Het display toont teksten over de vol‐gende onderwerpen:
■ vloeistofpeilen
■ diefstalalarmsysteem
■ remmen
■ rijsystemen
■ rijregelsystemen
■ cruise control
■ detectiesystemen
■ verlichting, gloeilamp vervangen
■ wis-/wasinstallatie
■ portieren, ruiten
■ handzender
■ veiligheidsgordels
■ airbagsystemen
■ motor en versnellingsbak ■ bandenspanning
■ roetfilter
■ accustatusBoordinformatie op het Colour-
Info-Display
Sommige belangrijke meldingen ver‐
schijnen tevens op het Colour-Info-
Display. Druk op de multifunctionele
toets om een boodschap te bevesti‐
gen. Sommige meldingen verschij‐
nen slechts gedurende enkele secon‐
den als popup.
GeluidssignalenBij het starten van de motor oftijdens het rijden
Er klinkt slechts één geluidssignaal
tegelijk.
Het geluidssignaal voor niet gedra‐
gen veiligheidsgordels geniet de pri‐
oriteit boven alle andere geluidssig‐
nalen.
■ Wanneer de veiligheidsgordel niet wordt gedragen.
■ Wanneer bij het wegrijden een van de portieren of de achterklep niet
goed gesloten is.■ Wanneer u met aangetrokken handrem een bepaalde snelheid
overschrijdt.
■ Wanneer u een geprogrammeerde snelheid overschrijdt.
■ Er verschijnt een waarschuwings‐ tekst of waarschuwingscode op hetDriver Information Centre (DIC).
■ Wanneer de parkeerhulp een ob‐ stakel herkent.
■ Bij een onbedoelde rijstrookwissel.
■ Na het inschakelen van de achter‐ uitversnelling en het uittrekken van
het draagsysteem achterzijde.
■ Als het roetfilter de maximale ver‐ zadigingsgraad bereikt.
Bij het parkeren van de auto en/ of het openen van het
bestuurdersportier ■ Als de contactsleutel nog in het contactslot steekt.
■ Bij ingeschakelde rijverlichting.
Tijdens een Autostop ■ Als het bestuurdersportier geopend
is.

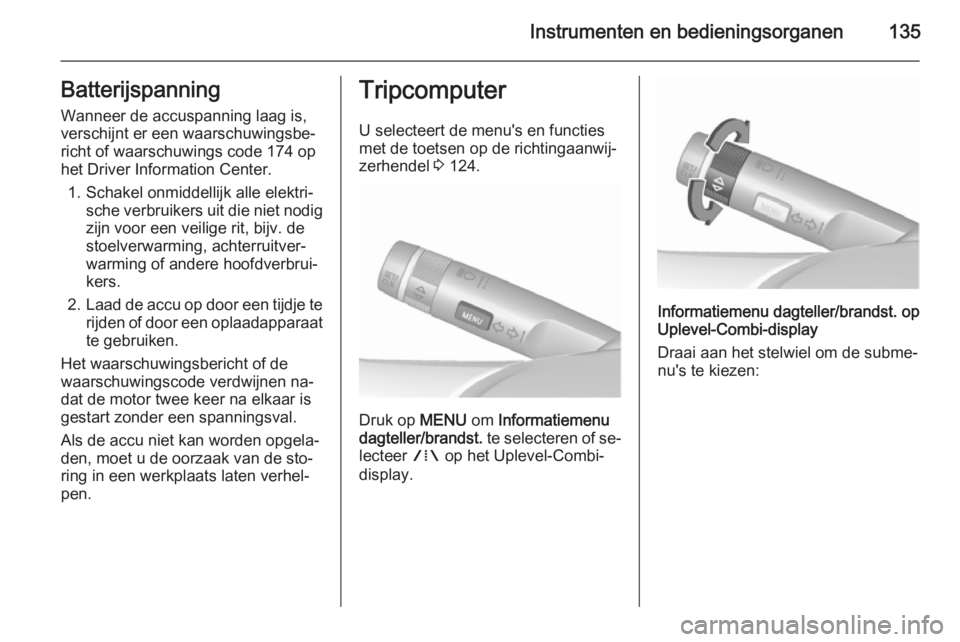

Instrumenten en bedieningsorganen135BatterijspanningWanneer de accuspanning laag is,
verschijnt er een waarschuwingsbe‐
richt of waarschuwings code 174 op
het Driver Information Center.
1. Schakel onmiddellijk alle elektri‐ sche verbruikers uit die niet nodig
zijn voor een veilige rit, bijv. de
stoelverwarming, achterruitver‐
warming of andere hoofdverbrui‐
kers.
2. Laad de accu op door een tijdje te
rijden of door een oplaadapparaat te gebruiken.
Het waarschuwingsbericht of de
waarschuwingscode verdwijnen na‐
dat de motor twee keer na elkaar is
gestart zonder een spanningsval.
Als de accu niet kan worden opgela‐
den, moet u de oorzaak van de sto‐
ring in een werkplaats laten verhel‐
pen.Tripcomputer
U selecteert de menu's en functiesmet de toetsen op de richtingaanwij‐
zerhendel 3 124.
Druk op MENU om Informatiemenu
dagteller/brandst. te selecteren of se‐
lecteer W op het Uplevel-Combi-
display.
Informatiemenu dagteller/brandst. op
Uplevel-Combi-display
Draai aan het stelwiel om de subme‐
nu's te kiezen:

136Instrumenten en bedieningsorganen

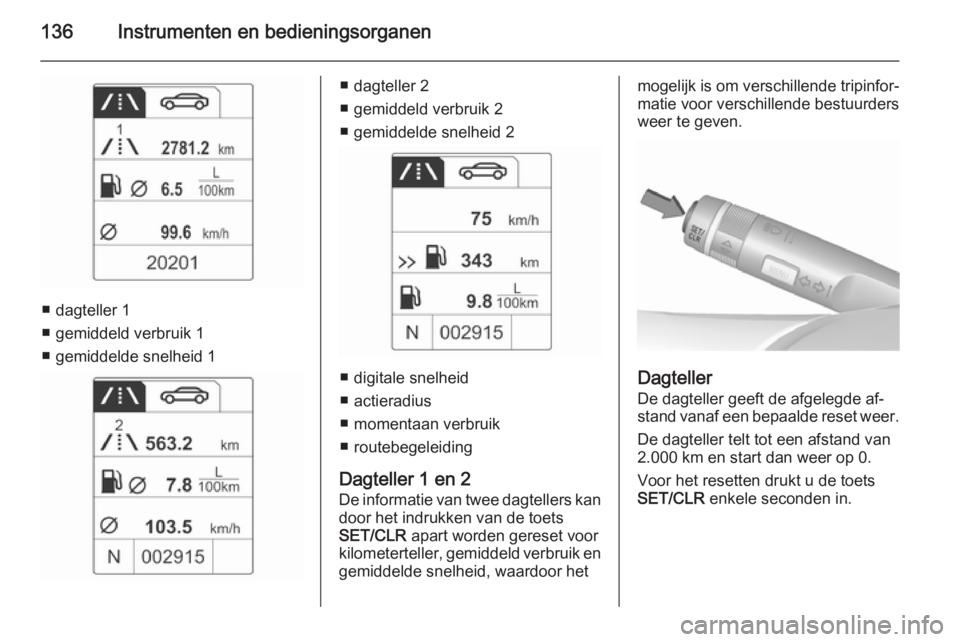

■ dagteller 1
■ gemiddeld verbruik 1
■ gemiddelde snelheid 1
■ dagteller 2
■ gemiddeld verbruik 2
■ gemiddelde snelheid 2
■ digitale snelheid
■ actieradius
■ momentaan verbruik
■ routebegeleiding
Dagteller 1 en 2 De informatie van twee dagtellers kan
door het indrukken van de toets
SET/CLR apart worden gereset voor
kilometerteller, gemiddeld verbruik en
gemiddelde snelheid, waardoor het
mogelijk is om verschillende tripinfor‐ matie voor verschillende bestuurders
weer te geven.
Dagteller
De dagteller geeft de afgelegde af‐
stand vanaf een bepaalde reset weer.
De dagteller telt tot een afstand van
2.000 km en start dan weer op 0.
Voor het resetten drukt u de toets
SET/CLR enkele seconden in.

Instrumenten en bedieningsorganen137

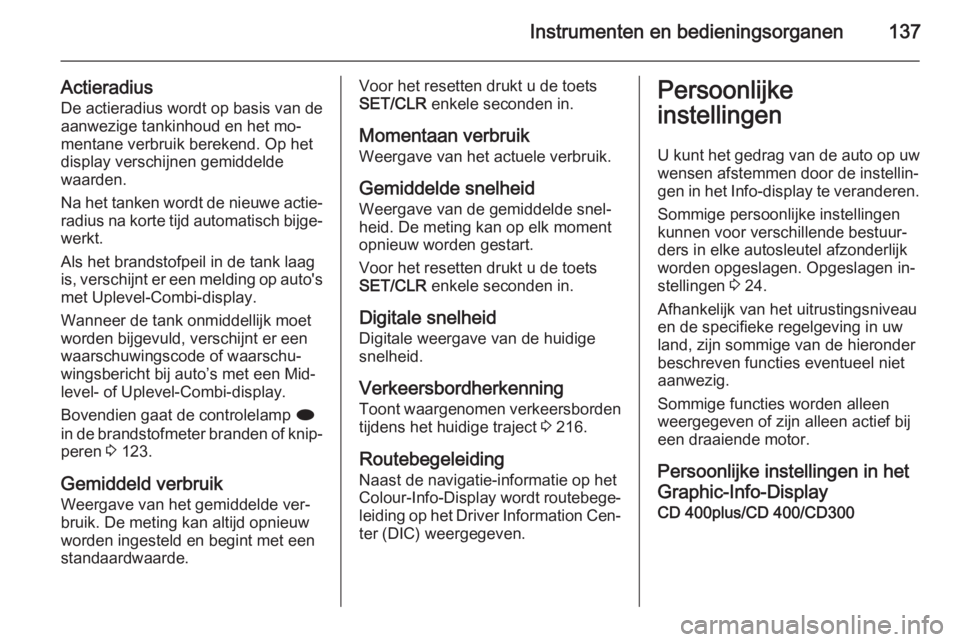

ActieradiusDe actieradius wordt op basis van de
aanwezige tankinhoud en het mo‐
mentane verbruik berekend. Op het display verschijnen gemiddelde
waarden.
Na het tanken wordt de nieuwe actie‐ radius na korte tijd automatisch bijge‐
werkt.
Als het brandstofpeil in de tank laag
is, verschijnt er een melding op auto's met Uplevel-Combi-display.
Wanneer de tank onmiddellijk moet
worden bijgevuld, verschijnt er een
waarschuwingscode of waarschu‐
wingsbericht bij auto’s met een Mid‐
level- of Uplevel-Combi-display.
Bovendien gaat de controlelamp i
in de brandstofmeter branden of knip‐ peren 3 123.
Gemiddeld verbruik
Weergave van het gemiddelde ver‐
bruik. De meting kan altijd opnieuw
worden ingesteld en begint met een
standaardwaarde.Voor het resetten drukt u de toets
SET/CLR enkele seconden in.
Momentaan verbruik
Weergave van het actuele verbruik.
Gemiddelde snelheid
Weergave van de gemiddelde snel‐
heid. De meting kan op elk moment
opnieuw worden gestart.
Voor het resetten drukt u de toets
SET/CLR enkele seconden in.
Digitale snelheid
Digitale weergave van de huidige
snelheid.
Verkeersbordherkenning
Toont waargenomen verkeersborden
tijdens het huidige traject 3 216.
Routebegeleiding
Naast de navigatie-informatie op het
Colour-Info-Display wordt routebege‐
leiding op het Driver Information Cen‐
ter (DIC) weergegeven.Persoonlijke
instellingen
U kunt het gedrag van de auto op uw
wensen afstemmen door de instellin‐
gen in het Info-display te veranderen.
Sommige persoonlijke instellingen
kunnen voor verschillende bestuur‐
ders in elke autosleutel afzonderlijk
worden opgeslagen. Opgeslagen in‐
stellingen 3 24.
Afhankelijk van het uitrustingsniveau
en de specifieke regelgeving in uw
land, zijn sommige van de hieronder
beschreven functies eventueel niet
aanwezig.
Sommige functies worden alleen
weergegeven of zijn alleen actief bij
een draaiende motor.
Persoonlijke instellingen in hetGraphic-Info-Display
CD 400plus/CD 400/CD300

138Instrumenten en bedieningsorganen

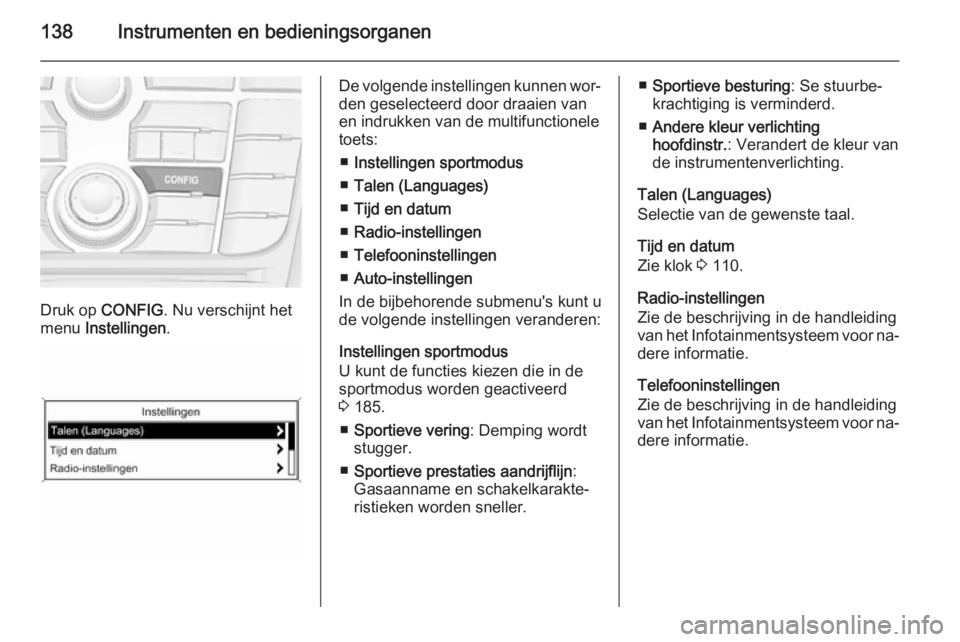

Druk op CONFIG . Nu verschijnt het
menu Instellingen .
De volgende instellingen kunnen wor‐
den geselecteerd door draaien van
en indrukken van de multifunctionele toets:
■ Instellingen sportmodus
■ Talen (Languages)
■ Tijd en datum
■ Radio-instellingen
■ Telefooninstellingen
■ Auto-instellingen
In de bijbehorende submenu's kunt u
de volgende instellingen veranderen:
Instellingen sportmodus
U kunt de functies kiezen die in de
sportmodus worden geactiveerd
3 185.
■ Sportieve vering : Demping wordt
stugger.
■ Sportieve prestaties aandrijflijn :
Gasaanname en schakelkarakte‐ ristieken worden sneller.■ Sportieve besturing : Se stuurbe‐
krachtiging is verminderd.
■ Andere kleur verlichting
hoofdinstr. : Verandert de kleur van
de instrumentenverlichting.
Talen (Languages)
Selectie van de gewenste taal.
Tijd en datum
Zie klok 3 110.
Radio-instellingen
Zie de beschrijving in de handleiding
van het Infotainmentsysteem voor na‐
dere informatie.
Telefooninstellingen
Zie de beschrijving in de handleiding
van het Infotainmentsysteem voor na‐
dere informatie.
