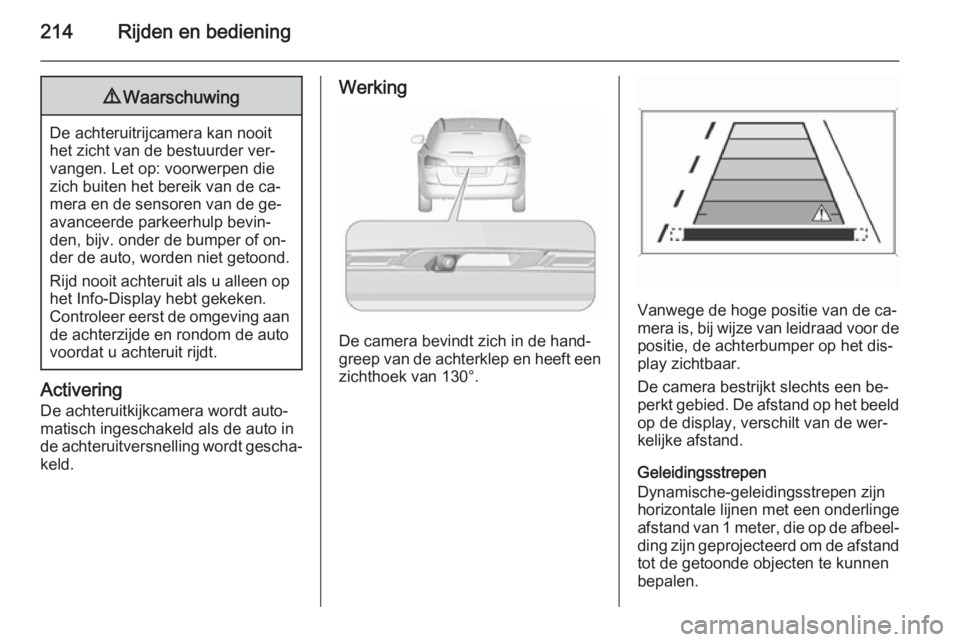

214Rijden en bediening9Waarschuwing
De achteruitrijcamera kan nooit
het zicht van de bestuurder ver‐
vangen. Let op: voorwerpen die
zich buiten het bereik van de ca‐
mera en de sensoren van de ge‐
avanceerde parkeerhulp bevin‐
den, bijv. onder de bumper of on‐
der de auto, worden niet getoond.
Rijd nooit achteruit als u alleen op het Info-Display hebt gekeken.
Controleer eerst de omgeving aan
de achterzijde en rondom de auto
voordat u achteruit rijdt.
Activering
De achteruitkijkcamera wordt auto‐matisch ingeschakeld als de auto in
de achteruitversnelling wordt gescha‐
keld.
Werking
De camera bevindt zich in de hand‐
greep van de achterklep en heeft een zichthoek van 130°.
Vanwege de hoge positie van de ca‐
mera is, bij wijze van leidraad voor de
positie, de achterbumper op het dis‐
play zichtbaar.
De camera bestrijkt slechts een be‐ perkt gebied. De afstand op het beeld op de display, verschilt van de wer‐
kelijke afstand.
Geleidingsstrepen
Dynamische-geleidingsstrepen zijn
horizontale lijnen met een onderlinge
afstand van 1 meter, die op de afbeel‐
ding zijn geprojecteerd om de afstand tot de getoonde objecten te kunnenbepalen.

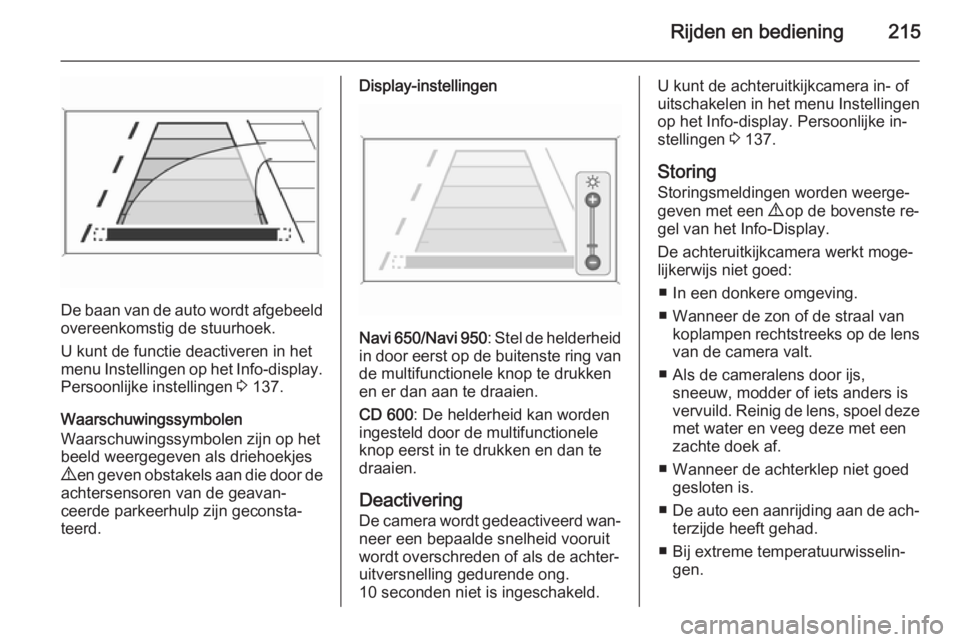

Rijden en bediening215
De baan van de auto wordt afgebeeld
overeenkomstig de stuurhoek.
U kunt de functie deactiveren in het
menu Instellingen op het Info-display.
Persoonlijke instellingen 3 137.
Waarschuwingssymbolen
Waarschuwingssymbolen zijn op het
beeld weergegeven als driehoekjes
9 en geven obstakels aan die door de
achtersensoren van de geavan‐
ceerde parkeerhulp zijn geconsta‐
teerd.
Display-instellingen
Navi 650 /Navi 950 : Stel de helderheid
in door eerst op de buitenste ring van
de multifunctionele knop te drukken en er dan aan te draaien.
CD 600 : De helderheid kan worden
ingesteld door de multifunctionele
knop eerst in te drukken en dan te
draaien.
Deactivering
De camera wordt gedeactiveerd wan‐ neer een bepaalde snelheid vooruit
wordt overschreden of als de achter‐
uitversnelling gedurende ong.
10 seconden niet is ingeschakeld.
U kunt de achteruitkijkcamera in- of
uitschakelen in het menu Instellingen
op het Info-display. Persoonlijke in‐
stellingen 3 137.
Storing
Storingsmeldingen worden weerge‐
geven met een 9 op de bovenste re‐
gel van het Info-Display.
De achteruitkijkcamera werkt moge‐
lijkerwijs niet goed:
■ In een donkere omgeving.
■ Wanneer de zon of de straal van koplampen rechtstreeks op de lensvan de camera valt.
■ Als de cameralens door ijs, sneeuw, modder of iets anders isvervuild. Reinig de lens, spoel deze met water en veeg deze met een
zachte doek af.
■ Wanneer de achterklep niet goed gesloten is.
■ De auto een aanrijding aan de ach‐
terzijde heeft gehad.
■ Bij extreme temperatuurwisselin‐ gen.

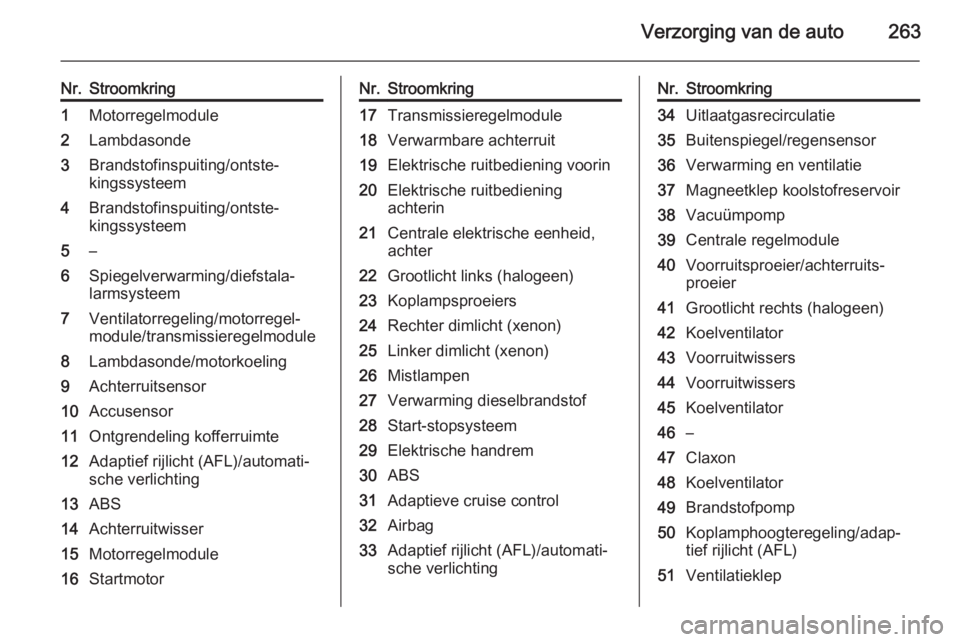

Verzorging van de auto263
Nr.Stroomkring1Motorregelmodule2Lambdasonde3Brandstofinspuiting/ontste‐kingssysteem4Brandstofinspuiting/ontste‐
kingssysteem5–6Spiegelverwarming/diefstala‐
larmsysteem7Ventilatorregeling/motorregel‐
module/transmissieregelmodule8Lambdasonde/motorkoeling9Achterruitsensor10Accusensor11Ontgrendeling kofferruimte12Adaptief rijlicht (AFL)/automati‐
sche verlichting13ABS14Achterruitwisser15Motorregelmodule16StartmotorNr.Stroomkring17Transmissieregelmodule18Verwarmbare achterruit19Elektrische ruitbediening voorin20Elektrische ruitbediening
achterin21Centrale elektrische eenheid,
achter22Grootlicht links (halogeen)23Koplampsproeiers24Rechter dimlicht (xenon)25Linker dimlicht (xenon)26Mistlampen27Verwarming dieselbrandstof28Start-stopsysteem29Elektrische handrem30ABS31Adaptieve cruise control32Airbag33Adaptief rijlicht (AFL)/automati‐
sche verlichtingNr.Stroomkring34Uitlaatgasrecirculatie35Buitenspiegel/regensensor36Verwarming en ventilatie37Magneetklep koolstofreservoir38Vacuümpomp39Centrale regelmodule40Voorruitsproeier/achterruits‐
proeier41Grootlicht rechts (halogeen)42Koelventilator43Voorruitwissers44Voorruitwissers45Koelventilator46–47Claxon48Koelventilator49Brandstofpomp50Koplamphoogteregeling/adap‐
tief rijlicht (AFL)51Ventilatieklep

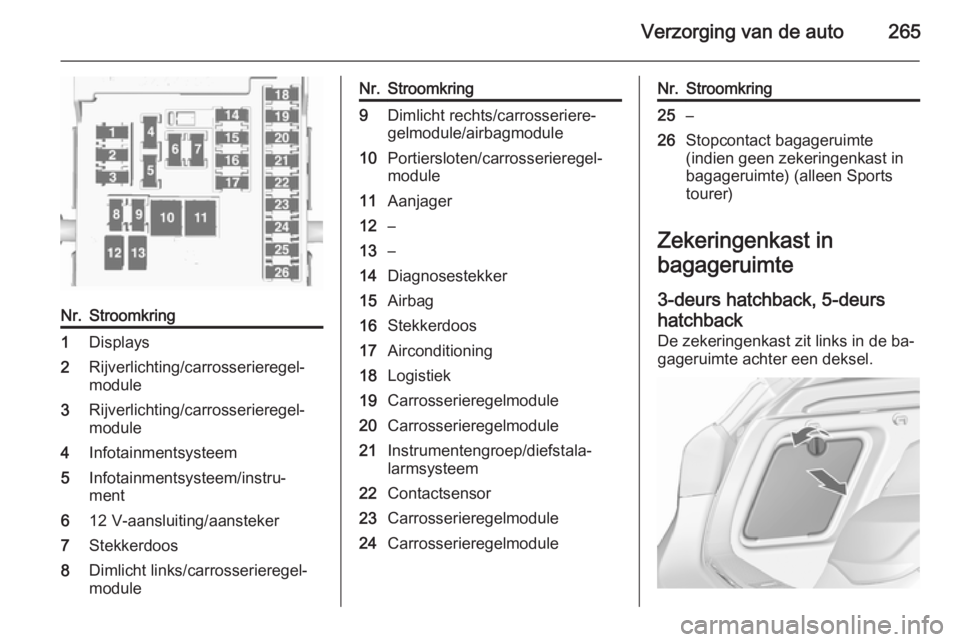

Verzorging van de auto265
Nr.Stroomkring1Displays2Rijverlichting/carrosserieregel‐
module3Rijverlichting/carrosserieregel‐
module4Infotainmentsysteem5Infotainmentsysteem/instru‐
ment612 V-aansluiting/aansteker7Stekkerdoos8Dimlicht links/carrosserieregel‐
moduleNr.Stroomkring9Dimlicht rechts/carrosseriere‐
gelmodule/airbagmodule10Portiersloten/carrosserieregel‐
module11Aanjager12–13–14Diagnosestekker15Airbag16Stekkerdoos17Airconditioning18Logistiek19Carrosserieregelmodule20Carrosserieregelmodule21Instrumentengroep/diefstala‐
larmsysteem22Contactsensor23Carrosserieregelmodule24CarrosserieregelmoduleNr.Stroomkring25–26Stopcontact bagageruimte
(indien geen zekeringenkast in
bagageruimte) (alleen Sports
tourer)
Zekeringenkast in
bagageruimte
3-deurs hatchback, 5-deurs
hatchback De zekeringenkast zit links in de ba‐
gageruimte achter een deksel.

272Verzorging van de autoVoorzichtig
Het bandenspanningscontrole‐
systeem waarschuwt alleen bij
een te lage bandenspanning en
treedt niet in de plaats van regulier onderhoud van de banden door de bestuurder.
Alle wielen moeten zijn voorzien van
een spanningssensor en de banden
moeten de voorgeschreven banden‐
spanning hebben.
Let op
In landen waar het bandenspan‐
ningscontrolesysteem wettelijk ver‐
eist is, wordt de typegoedkeuring
van het voertuig bij het gebruik van
wielen zonder druksensoren nietig.
U kunt de actuele bandenspannings‐
waarden bekijken in Informatie- menu
voertuig op het Driver Information
Center (DIC).
U selecteert het menu met de knop‐
pen op de richtingaanwijzerhendel.
Druk op MENU om Informatie- menu
voertuig te selecteren X.
Draai aan het stelwiel om het ban‐
denspanningscontrolesysteem te se‐ lecteren.
De systeemstatus en bandenspan‐
ningswaarschuwingen herkent u aan een bericht waarbij de desbetreffende
band knippert op het DIC.
Bij het detecteren van een te lage
bandenspanning brandt het controle‐
lampje w 3 122.
Als w oplicht, stop dan bij de eerst‐
volgende gelegenheid en breng de
banden op de aanbevolen spannings‐
waarden 3 317.

Verzorging van de auto273

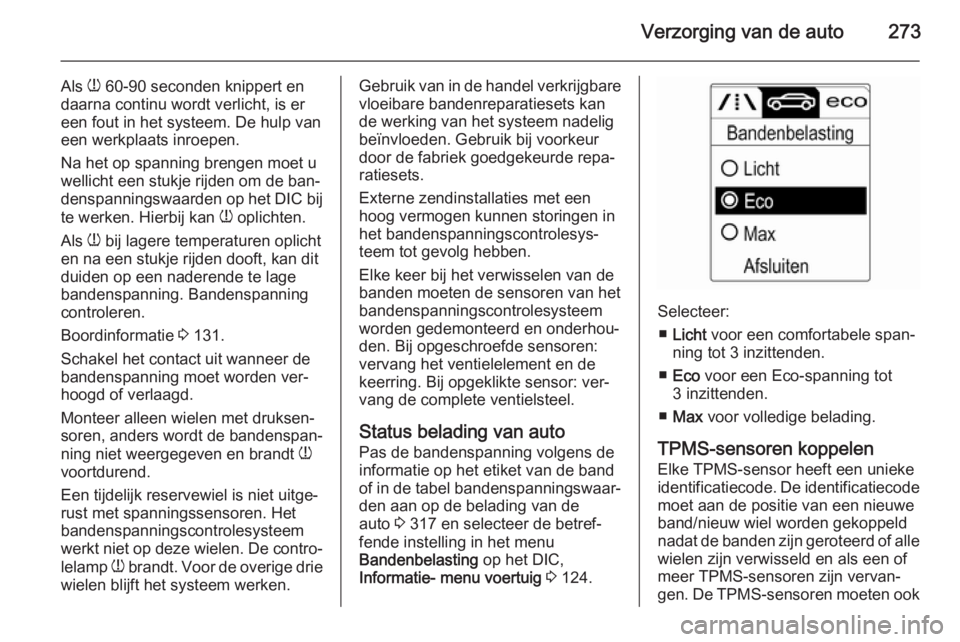

Als w 60-90 seconden knippert en
daarna continu wordt verlicht, is er
een fout in het systeem. De hulp van
een werkplaats inroepen.
Na het op spanning brengen moet u
wellicht een stukje rijden om de ban‐
denspanningswaarden op het DIC bij
te werken. Hierbij kan w oplichten.
Als w bij lagere temperaturen oplicht
en na een stukje rijden dooft, kan dit duiden op een naderende te lage
bandenspanning. Bandenspanning
controleren.
Boordinformatie 3 131.
Schakel het contact uit wanneer de bandenspanning moet worden ver‐
hoogd of verlaagd.
Monteer alleen wielen met druksen‐
soren, anders wordt de bandenspan‐
ning niet weergegeven en brandt w
voortdurend.
Een tijdelijk reservewiel is niet uitge‐
rust met spanningssensoren. Het
bandenspanningscontrolesysteem
werkt niet op deze wielen. De contro‐
lelamp w brandt. Voor de overige drie
wielen blijft het systeem werken.Gebruik van in de handel verkrijgbare
vloeibare bandenreparatiesets kan
de werking van het systeem nadelig
beïnvloeden. Gebruik bij voorkeur
door de fabriek goedgekeurde repa‐
ratiesets.
Externe zendinstallaties met een
hoog vermogen kunnen storingen in
het bandenspanningscontrolesys‐
teem tot gevolg hebben.
Elke keer bij het verwisselen van de
banden moeten de sensoren van het
bandenspanningscontrolesysteem
worden gedemonteerd en onderhou‐
den. Bij opgeschroefde sensoren:
vervang het ventielelement en de
keerring. Bij opgeklikte sensor: ver‐
vang de complete ventielsteel.
Status belading van auto
Pas de bandenspanning volgens de
informatie op het etiket van de band
of in de tabel bandenspanningswaar‐ den aan op de belading van de
auto 3 317 en selecteer de betref‐
fende instelling in het menu
Bandenbelasting op het DIC,
Informatie- menu voertuig 3 124.
Selecteer:
■ Licht voor een comfortabele span‐
ning tot 3 inzittenden.
■ Eco voor een Eco-spanning tot
3 inzittenden.
■ Max voor volledige belading.
TPMS-sensoren koppelen
Elke TPMS-sensor heeft een unieke
identificatiecode. De identificatiecode moet aan de positie van een nieuwe
band/nieuw wiel worden gekoppeld
nadat de banden zijn geroteerd of alle
wielen zijn verwisseld en als een of
meer TPMS-sensoren zijn vervan‐
gen. De TPMS-sensoren moeten ook

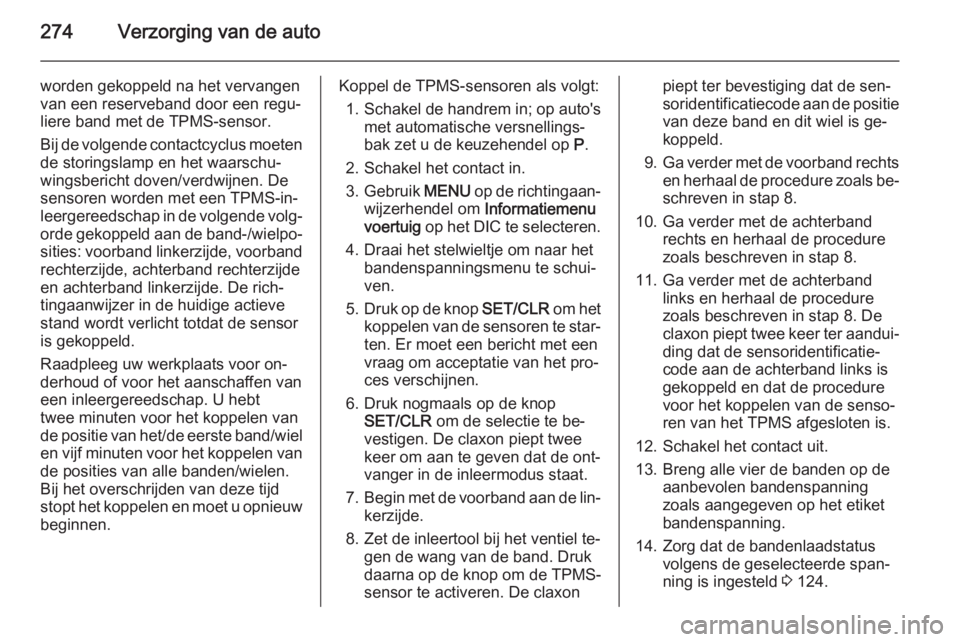

274Verzorging van de auto
worden gekoppeld na het vervangen
van een reserveband door een regu‐
liere band met de TPMS-sensor.
Bij de volgende contactcyclus moeten
de storingslamp en het waarschu‐
wingsbericht doven/verdwijnen. De
sensoren worden met een TPMS-in‐
leergereedschap in de volgende volg‐ orde gekoppeld aan de band-/wielpo‐
sities: voorband linkerzijde, voorband rechterzijde, achterband rechterzijde
en achterband linkerzijde. De rich‐ tingaanwijzer in de huidige actieve
stand wordt verlicht totdat de sensor
is gekoppeld.
Raadpleeg uw werkplaats voor on‐
derhoud of voor het aanschaffen van
een inleergereedschap. U hebt
twee minuten voor het koppelen van
de positie van het/de eerste band/wiel
en vijf minuten voor het koppelen van
de posities van alle banden/wielen.
Bij het overschrijden van deze tijd
stopt het koppelen en moet u opnieuw beginnen.Koppel de TPMS-sensoren als volgt:
1. Schakel de handrem in; op auto's
met automatische versnellings‐
bak zet u de keuzehendel op P.
2. Schakel het contact in. 3. Gebruik MENU op de richtingaan‐
wijzerhendel om Informatiemenu
voertuig op het DIC te selecteren.
4. Draai het stelwieltje om naar het bandenspanningsmenu te schui‐
ven.
5. Druk op de knop SET/CLR om het
koppelen van de sensoren te star‐ ten. Er moet een bericht met een
vraag om acceptatie van het pro‐
ces verschijnen.
6. Druk nogmaals op de knop SET/CLR om de selectie te be‐
vestigen. De claxon piept twee
keer om aan te geven dat de ont‐
vanger in de inleermodus staat.
7. Begin met de voorband aan de lin‐
kerzijde.
8. Zet de inleertool bij het ventiel te‐ gen de wang van de band. Druk
daarna op de knop om de TPMS-
sensor te activeren. De claxonpiept ter bevestiging dat de sen‐
soridentificatiecode aan de positie
van deze band en dit wiel is ge‐
koppeld.
9. Ga verder met de voorband rechts
en herhaal de procedure zoals be‐
schreven in stap 8.
10. Ga verder met de achterband rechts en herhaal de procedure
zoals beschreven in stap 8.
11. Ga verder met de achterband links en herhaal de procedure
zoals beschreven in stap 8. De
claxon piept twee keer ter aandui‐ ding dat de sensoridentificatie‐
code aan de achterband links is
gekoppeld en dat de procedure voor het koppelen van de senso‐ren van het TPMS afgesloten is.
12. Schakel het contact uit.
13. Breng alle vier de banden op de aanbevolen bandenspanning
zoals aangegeven op het etiket bandenspanning.
14. Zorg dat de bandenlaadstatus volgens de geselecteerde span‐
ning is ingesteld 3 124.

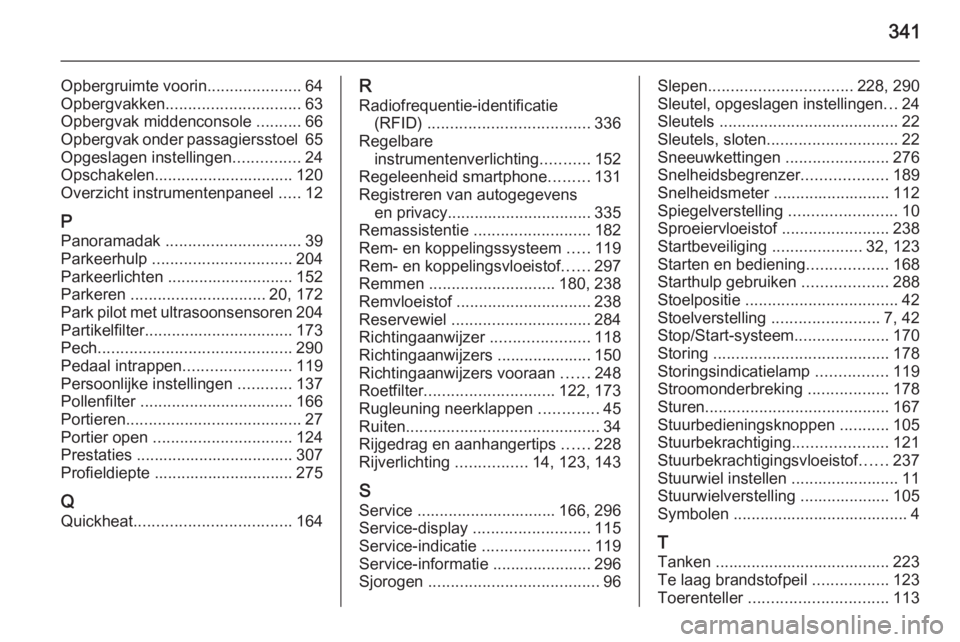

341
Opbergruimte voorin.....................64
Opbergvakken .............................. 63
Opbergvak middenconsole ..........66
Opbergvak onder passagiersstoel 65
Opgeslagen instellingen ...............24
Opschakelen............................... 120
Overzicht instrumentenpaneel .....12
P Panoramadak .............................. 39
Parkeerhulp ............................... 204
Parkeerlichten ............................ 152
Parkeren .............................. 20, 172
Park pilot met ultrasoonsensoren 204
Partikelfilter ................................. 173
Pech ........................................... 290
Pedaal intrappen ........................119
Persoonlijke instellingen ............137
Pollenfilter .................................. 166
Portieren ....................................... 27
Portier open ............................... 124
Prestaties ................................... 307 Profieldiepte ............................... 275
Q Quickheat ................................... 164R
Radiofrequentie-identificatie (RFID) .................................... 336
Regelbare instrumentenverlichting ...........152
Regeleenheid smartphone .........131
Registreren van autogegevens en privacy ................................ 335
Remassistentie .......................... 182
Rem- en koppelingssysteem .....119
Rem- en koppelingsvloeistof ......297
Remmen ............................ 180, 238
Remvloeistof .............................. 238
Reservewiel ............................... 284
Richtingaanwijzer ......................118
Richtingaanwijzers ..................... 150
Richtingaanwijzers vooraan ......248
Roetfilter ............................. 122, 173
Rugleuning neerklappen .............45
Ruiten ........................................... 34
Rijgedrag en aanhangertips ......228
Rijverlichting ................14, 123, 143
S Service ............................... 166, 296
Service-display .......................... 115
Service-indicatie ........................119
Service-informatie ...................... 296
Sjorogen ...................................... 96Slepen................................ 228, 290
Sleutel, opgeslagen instellingen ...24
Sleutels ........................................ 22
Sleutels, sloten ............................. 22
Sneeuwkettingen .......................276
Snelheidsbegrenzer ...................189
Snelheidsmeter .......................... 112
Spiegelverstelling ........................10
Sproeiervloeistof ........................238
Startbeveiliging ....................32, 123
Starten en bediening ..................168
Starthulp gebruiken ...................288
Stoelpositie .................................. 42
Stoelverstelling ........................7, 42
Stop/Start-systeem .....................170
Storing ....................................... 178
Storingsindicatielamp ................119
Stroomonderbreking ..................178
Sturen ......................................... 167
Stuurbedieningsknoppen ...........105
Stuurbekrachtiging .....................121
Stuurbekrachtigingsvloeistof ......237
Stuurwiel instellen ........................ 11
Stuurwielverstelling .................... 105
Symbolen ....................................... 4
T
Tanken ....................................... 223
Te laag brandstofpeil .................123
Toerenteller ............................... 113
