202Kørsel og betjening
Blindvinkel-alarmen er aktiv fra ha‐
stigheder på 10 km/t op til 140 km/t.
Ved hurtigere kørsel end 140 km/t de‐
aktiveres systemet, hvilket angives med svagt oplyste advarselssymbo‐ler B i begge sidespejle. Hvis hastig‐
heden nedsættes igen, slukkes ad‐ varselssymbolerne. Hvis en bil så re‐
gistreres i den blinde zone, tænder
advarselssymbolerne B som normalt
i den relevante side.
Når bilen startes, tænder displayet for begge sidespejle kortvarigt for at an‐
give, at systemet er aktiveret.
Systemet kan aktiveres og deaktive‐
res i menuen Indstillinger i
info-displayet. Individuelle indstil‐
linger 3 130.
Deaktivering angives af en medde‐ lelse i førerinformationscentret (DIC).
Registreringszoner Systemets sensor dækker en zone på
omkring 3 meter på begge sider af bi‐ len. Denne zone starter ved hvert si‐
despejl og når ca. 3 meter bagud.
Højden af zonen er mellem ca.
0,5 meter og 2 meter fra jorden.
Systemet deaktiveres, hvis bilen kø‐
rer med påhæng.
Blindvinkel-alarm er beregnet til at ig‐
norere stationære genstande som
f.eks. autoværn, stolper, kantsten,
mure og bjælker. Parkerede biler eller
modkørende biler registreres ikke.
Fejl
Det kan en gang imellem ske, at alar‐ men ikke udløses under normale om‐stændigheder.Blindvinkel-alarm fungerer ikke, når
venstre eller højre hjørne af den ba‐
geste kofanger er dækket af søle,
snavs, sne, is eller sjap. Rengørings‐
anvisninger 3 277.
Hvis der foreligger en fejl i systemet,
eller hvis systemet ikke fungerer på
grund af midlertidige forhold, vises en
meddelelse i DIC. Søg hjælp på et
værksted i tilfælde af en permanent fejl.
Bakkamera
Bakkameraet hjælper føreren ved bakning ved at vise et billede af om‐
rådet bag bilen.
Kameraets billede vises på farve-info-
displayet.9 Advarsel
Bakkameraet erstatter ikke føre‐
rens udsyn. Bemærk, at gen‐
stande, der er uden for kameraets

Kørsel og betjening203synsfelt og avanceret parkerings‐
assistent-sensorerne, f.eks. under
kofangeren eller under bilen, ikke
vises.
Undlad at bakke bilen ved kun at se på info-displayet, og kontrollerområdet bag ved og rundt om bilen før bakning.
Aktivering
Bakkameraet aktiveres automatisk,
når bilen sættes i bakgear.
Funktion
Kameraet er monteret i bagklappens
håndtag og har en synsvinkel på
130°.
På grund kameraets høje placering
kan den bageste kofanger ses på dis‐ playet som en guide for positionen.
Det område, der vises af kameraet, er begrænset. Afstanden på det billede,
der vises på skærmen, adskiller sig
fra den faktiske afstand.
Retningslinjer
Dynamiske retningslinjer er vandrette
linjer i intervaller på 1 meter, der pro‐
jiceres på billedet for at angive afstan‐ den til de viste genstande.
Bilens bane vises i overensstem‐
melse med styreudslaget.
Funktionen kan deaktiveres i Indstil‐ linger-menuen på info-displayet. In‐
dividuelle indstillinger 3 130.
Advarselssymboler
Advarselssymboler er angivet som
trekanter 9 på det billede, som viser
forhindringer registreret af den avan‐ cerede parkeringsassistents bag‐
sensorer.

250Pleje af bilen
Nr.Strømkreds1Motorstyreenhed2Lambdasonde3Brændstofindsprøjtning/tændingssystem4Brændstofindsprøjtning/
tændingssystem5–6Spejlvarme/Tyverialarm7Blæserstyring/motorsty‐
reenhed/gearkasse-styreenhed8Lambdasonde/motorkøling9Bagrudesensor10Bilbatterisensor11Oplåsning af bagagerum12Adaptive forlygter/automatisk
tilkobling af nærlys13ABS14BagrudeviskerNr.Strømkreds15Motorstyreenhed16Starter17Gearkassestyreenhed18El-bagrude19El-betjente ruder, foran20El-betjente ruder, bag21Elektrisk central bag22Venstre fjernlys (halogen)23Forlygtevaskere24Højre nærlys (Xenon)25Venstre nærlys (Xenon)26Tågeforlygter27Dieselolieopvarmning28Start stop-system29Elektrisk parkeringsbremse30ABS31Adaptiv cruise control

Pleje af bilen251
Nr.Strømkreds32Airbag33Adaptive forlygter/automatisk
tilkobling af nærlys34Recirkulation af udstødningsgas35Sidespejl/regnsensor36Klimastyring37Magnetventil til beholders venti‐
lationsåbning38Vacuumpumpe39Central styreenhed40Forrudesprinkler/bagrude‐
sprinklersystem41Højre fjernlys (halogen)42Køleventilator43Vinduesvisker44Vinduesvisker45Køleventilator46–Nr.Strømkreds47Horn48Køleventilator49Brændstofpumpe50Forlygteindstilling/adaptive
forlygter51Luftspjæld52Ekstra varmeapparat/diesel‐
motor53Gearkasse-styreenhed/motor‐
styreenhed54Vakuumpumpe/instrumentpa‐
nelgruppe/varme og ventilation/
airconditionsystem
Når de defekte sikringer er skiftet, luk‐ kes sikringsboksens låg, og der tryk‐
kes, indtil det går i hak.
Hvis sikringsboksens låg ikke er luk‐
ket korrekt, kan der opstå fejl.
Sikringsboks i
instrumentpanel
I venstrestyrede biler findes sikrings‐
boksen bag opbevaringsrummet i in‐
strumentpanelet.
Åbn rummet, og pres det til venstre for
at låse det op. Klap rummet ned, og fjern det.

252Pleje af bilen
I højrestyrede biler sidder sikrings‐
boksen bag et dæksel i handskerum‐
met. Åbn handskerummet, åbn så
dækslet, og klap det ned.
Nr.Strømkreds1Displays2Udvendige lygter/karrosseri-
styreenhed3Udvendige lygter/karrosseri-
styreenhed4Infotainment-system5Infotainment-system/instrument6Stikdåse/lighter7Stikdåse8Venstre nærlys/karrosseri-
styreenhed9Højre nærlys/karrosseri-
styreenhed/airbag-modul10Dørlåse/karrosseri-styreenhed11Kabineblæser12–13–14Diagnosestik15AirbagNr.Strømkreds16Stikdåse17Airconditionsystem18Logistik19Karrosseristyreenhed20Karrosseristyreenhed21Instrumentpanelgruppe/tyveri‐
alarm22Tændingssensor23Karrosseristyreenhed24Karrosseristyreenhed25–26Stikkontakt lastrum (hvis der
ikke er sikringsboks i lastrum)
(kun Sports tourer)

258Pleje af bilen
Dæktryk 3 302.
Dæktryksmærkaten på rammen af
venstre eller højre fordør viser de ori‐
ginale dæk og de tilsvarende dæk‐
tryk.
Dæktrykangivelserne gælder for
kolde dæk. De gælder for både som‐
mer- og vinterdæk.
Reservedækket skal altid pumpes op
til det dæktryk, der gælder for fuld
last.
ECO-dæktrykket anvendes for at
opnå et så lavt brændstofforbrug som
muligt.
For lavt eller for højt dæktryk øger
dækslitagen og påvirker sikkerhed, køreegenskaber, kørselskomfort og
brændstoføkonomi.
Dæktrykkene varierer afhængigt af
forskellige muligheder. Den korrekte
dæktryksværdi finder du ved at følge
proceduren herunder:
1. Find karrosseristilen.
2. Find motorens id-kode. Motordata
3 289.
3. Se de respektive dæk.Dæktryktabellerne viser alle mulige
dækkombinationer 3 302.
De dæk, der er godkendt til din bil, fremgår af EØF-overensstemmelses‐
erklæringen, der følger med bilen, el‐
ler andre nationale registreringsdoku‐
menter.
Føreren er ansvarlig for korrekt ind‐
stilling af dæktryk.9 Advarsel
For lidt luft kan føre til stærk op‐
varmning af dækkene. Dette kan resultere i indre beskadigelser,
som viser sig under store hastig‐
heder, ved at slidbanen løsner sig, og dækket punkterer.
Hvis dæktrykket skal reduceres eller
forøges på en bil med dæktrykover‐
vågningsystem, skal tændingen af‐
brydes.
Dæktrykovervågning
Systemet (TPMS) overvåger dæk‐
trykket på alle fire hjul en gang i mi‐
nuttet, når bilens hastighed overstiger en vis grænse.Forsigtig
Dæktrykovervågningssystemet
advarer kun om lavt dæktryk og
erstatter ikke førerens almindelige dækvedligeholdelse.
Alle hjul skal være forsynet med tryk‐ følere, og alle dæk skal have det fore‐
skrevne dæktryk.
Bemærkninger
I lande, hvor dæktrykovervågnings‐
systemet er lovpligtigt, vil brugen af
hjul uden tryksensorer ugyldiggøre
bilens typegodkendelse.
De aktuelle dæktryk kan vises i Bil
informations menu i førerinforma‐
tionscentret (DIC).
Menuen kan vælges med knapperne på blinkerarmen.

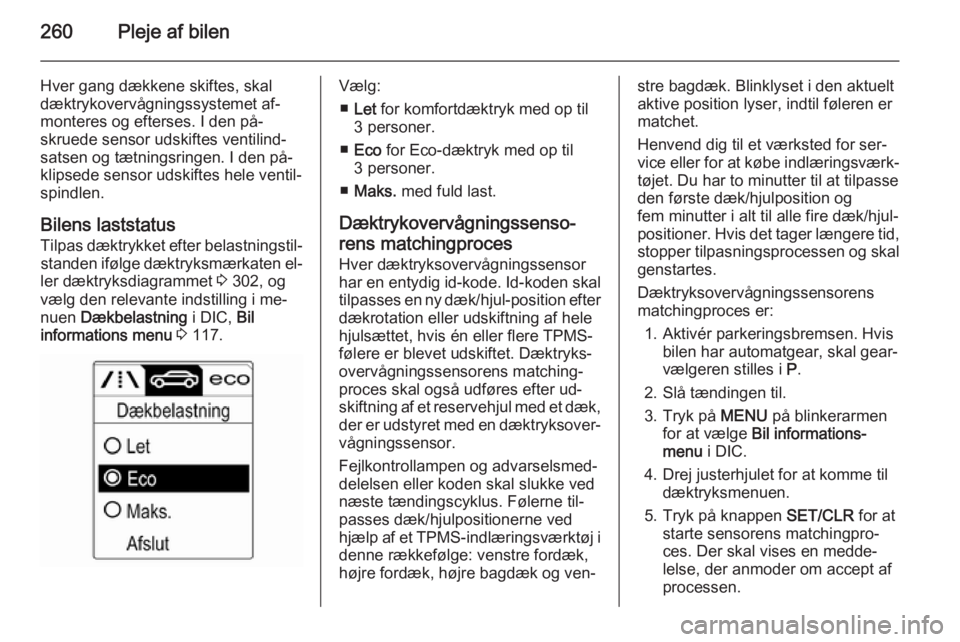

260Pleje af bilen
Hver gang dækkene skiftes, skal
dæktrykovervågningssystemet af‐
monteres og efterses. I den på‐
skruede sensor udskiftes ventilind‐
satsen og tætningsringen. I den på‐
klipsede sensor udskiftes hele ventil‐
spindlen.
Bilens laststatus
Tilpas dæktrykket efter belastningstil‐ standen ifølge dæktryksmærkaten el‐
ler dæktryksdiagrammet 3 302, og
vælg den relevante indstilling i me‐
nuen Dækbelastning i DIC, Bil
informations menu 3 117.Vælg:
■ Let for komfortdæktryk med op til
3 personer.
■ Eco for Eco-dæktryk med op til
3 personer.
■ Maks. med fuld last.
Dæktrykovervågningssenso‐ rens matchingproces
Hver dæktryksovervågningssensor
har en entydig id-kode. Id-koden skal tilpasses en ny dæk/hjul-position efter
dækrotation eller udskiftning af hele
hjulsættet, hvis én eller flere TPMS-
følere er blevet udskiftet. Dæktryks‐
overvågningssensorens matching‐
proces skal også udføres efter ud‐ skiftning af et reservehjul med et dæk,
der er udstyret med en dæktryksover‐ vågningssensor.
Fejlkontrollampen og advarselsmed‐
delelsen eller koden skal slukke ved næste tændingscyklus. Følerne til‐
passes dæk/hjulpositionerne ved
hjælp af et TPMS-indlæringsværktøj i
denne rækkefølge: venstre fordæk,
højre fordæk, højre bagdæk og ven‐stre bagdæk. Blinklyset i den aktuelt
aktive position lyser, indtil føleren er matchet.
Henvend dig til et værksted for ser‐
vice eller for at købe indlæringsværk‐ tøjet. Du har to minutter til at tilpasse
den første dæk/hjulposition og
fem minutter i alt til alle fire dæk/hjul‐
positioner. Hvis det tager længere tid, stopper tilpasningsprocessen og skal
genstartes.
Dæktryksovervågningssensorens
matchingproces er:
1. Aktivér parkeringsbremsen. Hvis bilen har automatgear, skal gear‐
vælgeren stilles i P.
2. Slå tændingen til.
3. Tryk på MENU på blinkerarmen
for at vælge Bil informations‐
menu i DIC.
4. Drej justerhjulet for at komme til dæktryksmenuen.
5. Tryk på knappen SET/CLR for at
starte sensorens matchingpro‐
ces. Der skal vises en medde‐
lelse, der anmoder om accept af
processen.

Pleje af bilen261
6. Tryk på knappen SET/CLR igen
for at bekræfte valget. Hornet ly‐
der to gange for at angive, at mod‐
tageren er i indlæringstilstand.
7. Start med venstre fordæk.
8. Anbring indlæringsværktøjet mod dækkets sidevæg tæt på ventil‐
spindlen. Tryk derefter på knap‐
pen for at aktivere dæktryksover‐
vågningssensoren. Et bip fra hor‐ net bekræfter, at sensoridentifika‐ tionskoden er blevet tilpasset
denne dæk- og hjulposition.
9. Fortsæt til højre fordæk, og gen‐ tag proceduren i trin 8.
10. Fortsæt til højre bagdæk, og gen‐
tag proceduren i trin 8.
11. Fortsæt til venstre bagdæk, og gentag proceduren i trin 8. Hornetlyder to gange for at indikere, at
sensoridentifikationskoden er ble‐
vet matchet til dækket på førersi‐
dens baghjul, og at dæktryksover‐
vågningssensorens matchingpro‐
ces ikke længere er aktiv.
12. Slå tændingen fra.13. Indstil alle fire dæk til det anbefa‐ lede dæktryk som angivet på
dæktryksmærkaten.
14. Kontrollér, at dækkenes belast‐ ningsstatus er indstillet i overens‐
stemmelse med det valgte tryk
3 117.
Temperaturafhængighed Dæktrykket afhænger af dækkets
temperatur. Under kørsel stiger dæk‐
temperatur og -tryk.
De dæktryk, der vises i DIC, er de fak‐
tiske dæktryk. Derfor er det vigtigt, at
dæktrykket kontrolleres med kolde
dæk.
Mønsterdybde Kontroller mønsterdybden regel‐mæssigt.
Af sikkerhedsgrunde bør dækkene
udskiftes, når mønsterdybden er
2-3 mm (vinterdæk 4 mm).
Af sikkerhedshensyn anbefales det,
at dækkenes mønsterdybde på én
aksel ikke varierer mere end 2 mm.
Den lovmæssige mindste mønster‐
dybde (1,6 mm) er nået, når mønstret er slidt ned til slidindikatorerne (TWI =
Tread Wear Indicator). Deres position
er angivet med markeringer på side‐
væggen.
Er slitagen større foran end bagtil,
skal der med jævne mellemrum byt‐
tes om på forhjul og baghjul. Kontrol‐
ler, at dækkenes rotationsretning er
den samme som før.
Dæk ældes, også selv om de ikke
bruges. Vi anbefaler at skifte dæk ef‐
ter 6 år.

328
Starthjælp .................................. 274
Start og betjening .......................159
Startspærre .......................... 29, 116
Stikdåser .................................... 105
Stop/start-system........................ 160
Strømafbrydelse ........................168
Styring ........................................ 158
Supplerende varmeapparat ........155
Surrekroge ................................... 90
Symboler ....................................... 4
Sædeindstilling ........................7, 39
Sædevarme ................................. 45
T
Tag ............................................... 35
Tagbagagebærer .........................96
Taglast .......................................... 97
Tilbehør og ændring af bilen .....221
Tilkørsel af ny bil ........................ 159
Top-Tether fastgørelsesøjer ........58
Traction Control .........................173
Traction Control-system slået fra 114
Trafikskiltassistent ......................204
Trepunktssele .............................. 47
Triptæller ................................... 107
Træd på pedalen ........................112
Trækkrog ................................... 217
Trækstang .................................. 215
Typeskilt .................................... 284
Tyverialarm .................................. 27Tyverisikring ................................ 27
Tændingslåsens stillinger ..........159
Tågebaglygte ............................. 143
Tågebaglys ................................ 116
Tågeforlygter ............................. 143
Tågelygter .................................. 234
Tågelys ...................................... 116
U Udetemperatur ........................... 103
Udluftning af brændstofsystem ..228
Udskiftning af pærer ..................229
Udskiftning af viskerblade .........228
Udstødning ................................ 164
Udvendige lygter .........13, 116, 135
Udvendig pleje ........................... 277
Ultralyds-parkeringsassistent ....114
Ultralydsparkeringssensorer .......193
Ur ................................................ 103
V Varme- og ventilationssystem ...148
Vehicle Identification Number (stelnummer) .......................... 284
Ventilation ................................... 148
Ventilationsspjæld ......................156
Vinterdæk .................................. 257
Viskere og sprinkler .....................16
Vognbaneskiftadvarsel .......114, 207
Vægt .......................................... 296Værktøj ...................................... 255
Værktøjssæt ............................... 255
Y Ydelse ........................................ 292
Æ Ændring af dæk- og hjulstørrelse 262
