OPEL ASTRA J 2015.5 Instruktionsbok

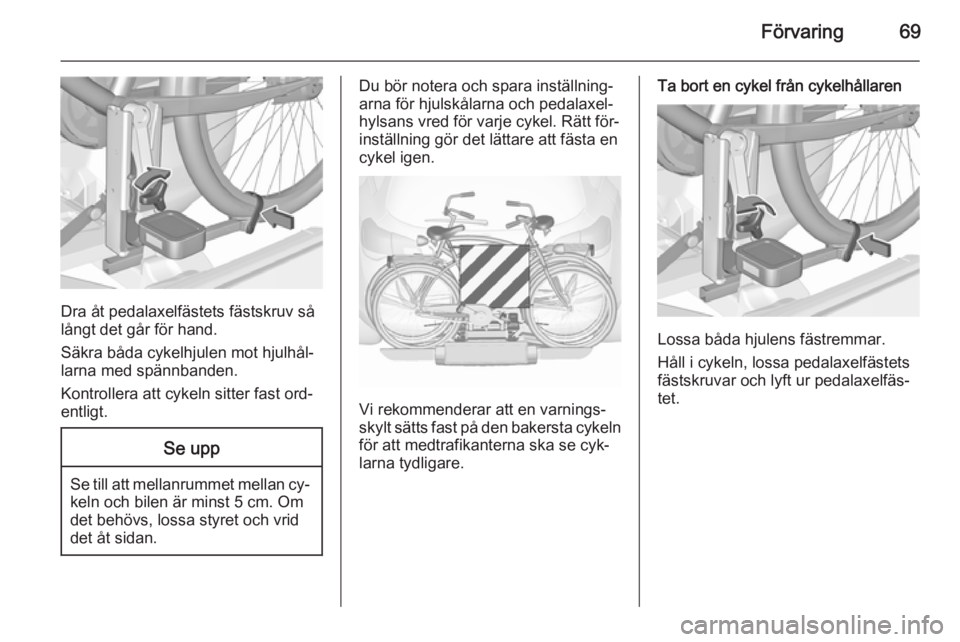

Förvaring69
Dra åt pedalaxelfästets fästskruv så
långt det går för hand.
Säkra båda cykelhjulen mot hjulhål‐
larna med spännbanden.
Kontrollera att cykeln sitter fast ord‐
entligt.
Se upp
Se till att mellanrummet mellan cy‐ keln och bilen är minst 5 cm. Om
det behövs, lossa styret och vrid
det åt sidan.
Du bör notera och spara inställning‐
arna för hjulskålarna och pedalaxel‐
hylsans vred för varje cykel. Rätt för‐
inställning gör det lättare att fästa en
cykel igen.
Vi rekommenderar att en varnings‐
skylt sätts fast på den bakersta cykeln
för att medtrafikanterna ska se cyk‐
larna tydligare.
Ta bort en cykel från cykelhållaren
Lossa båda hjulens fästremmar.
Håll i cykeln, lossa pedalaxelfästets
fästskruvar och lyft ur pedalaxelfäs‐
tet.

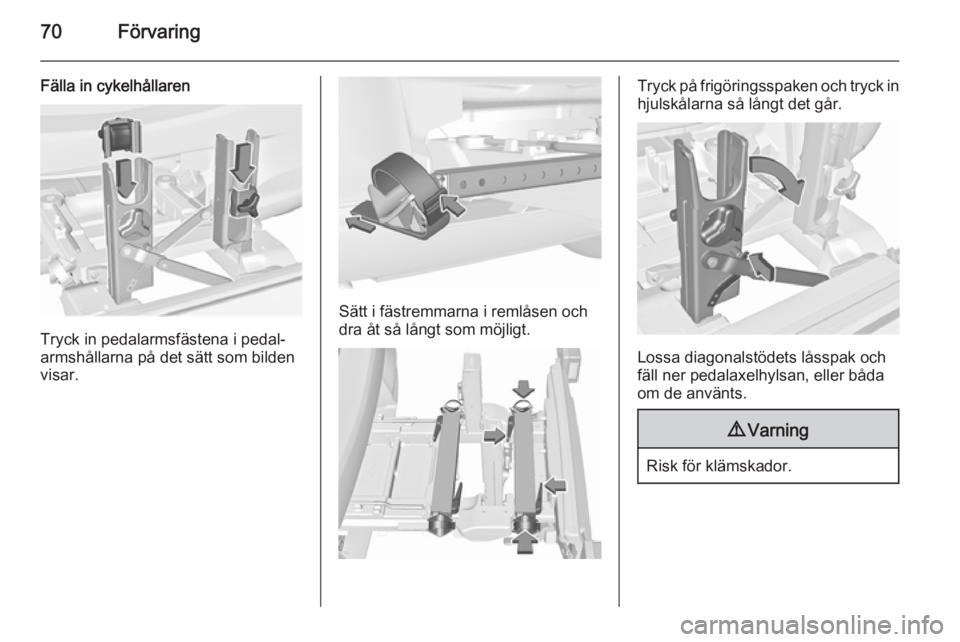

70Förvaring
Fälla in cykelhållaren
Tryck in pedalarmsfästena i pedal‐
armshållarna på det sätt som bilden
visar.
Sätt i fästremmarna i remlåsen och
dra åt så långt som möjligt.
Tryck på frigöringsspaken och tryck in
hjulskålarna så långt det går.
Lossa diagonalstödets låsspak och
fäll ner pedalaxelhylsan, eller båda
om de använts.
9 Varning
Risk för klämskador.

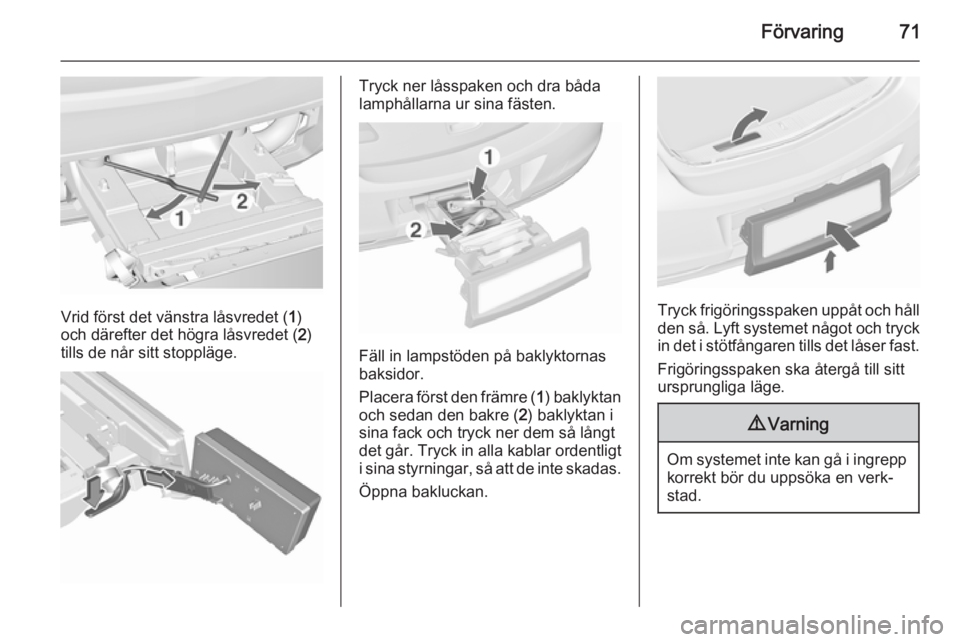

Förvaring71
Vrid först det vänstra låsvredet (1)
och därefter det högra låsvredet ( 2)
tills de når sitt stoppläge.
Tryck ner låsspaken och dra båda
lamphållarna ur sina fästen.
Fäll in lampstöden på baklyktornas
baksidor.
Placera först den främre ( 1) baklyktan
och sedan den bakre ( 2) baklyktan i
sina fack och tryck ner dem så långt det går. Tryck in alla kablar ordentligt i sina styrningar, så att de inte skadas.
Öppna bakluckan.
Tryck frigöringsspaken uppåt och håll
den så. Lyft systemet något och tryck
in det i stötfångaren tills det låser fast.
Frigöringsspaken ska återgå till sitt
ursprungliga läge.
9 Varning
Om systemet inte kan gå i ingrepp
korrekt bör du uppsöka en verk‐stad.

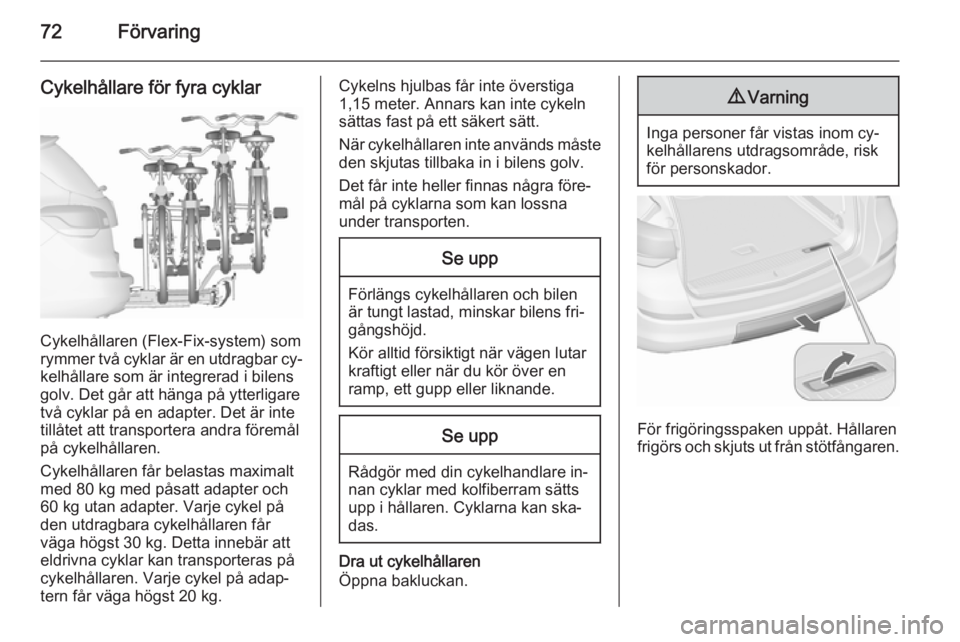

72Förvaring
Cykelhållare för fyra cyklar
Cykelhållaren (Flex-Fix-system) som
rymmer två cyklar är en utdragbar cy‐ kelhållare som är integrerad i bilens
golv. Det går att hänga på ytterligare
två cyklar på en adapter. Det är inte
tillåtet att transportera andra föremål
på cykelhållaren.
Cykelhållaren får belastas maximalt
med 80 kg med påsatt adapter och
60 kg utan adapter. Varje cykel på
den utdragbara cykelhållaren får
väga högst 30 kg. Detta innebär att
eldrivna cyklar kan transporteras på
cykelhållaren. Varje cykel på adap‐
tern får väga högst 20 kg.
Cykelns hjulbas får inte överstiga 1,15 meter. Annars kan inte cykeln
sättas fast på ett säkert sätt.
När cykelhållaren inte används måste
den skjutas tillbaka in i bilens golv.
Det får inte heller finnas några före‐
mål på cyklarna som kan lossna
under transporten.Se upp
Förlängs cykelhållaren och bilen
är tungt lastad, minskar bilens fri‐
gångshöjd.
Kör alltid försiktigt när vägen lutar
kraftigt eller när du kör över en
ramp, ett gupp eller liknande.
Se upp
Rådgör med din cykelhandlare in‐
nan cyklar med kolfiberram sätts
upp i hållaren. Cyklarna kan ska‐
das.
Dra ut cykelhållaren
Öppna bakluckan.
9 Varning
Inga personer får vistas inom cy‐
kelhållarens utdragsområde, risk
för personskador.
För frigöringsspaken uppåt. Hållaren
frigörs och skjuts ut från stötfångaren.

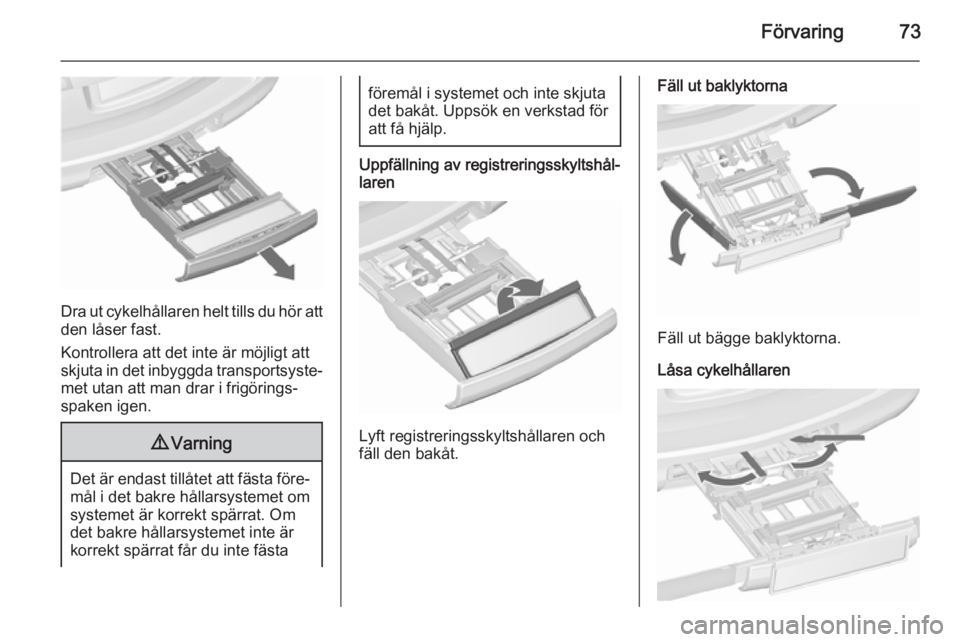

Förvaring73
Dra ut cykelhållaren helt tills du hör attden låser fast.
Kontrollera att det inte är möjligt att
skjuta in det inbyggda transportsyste‐
met utan att man drar i frigörings‐
spaken igen.
9 Varning
Det är endast tillåtet att fästa före‐
mål i det bakre hållarsystemet om
systemet är korrekt spärrat. Om
det bakre hållarsystemet inte är
korrekt spärrat får du inte fästa
föremål i systemet och inte skjuta
det bakåt. Uppsök en verkstad för
att få hjälp.
Uppfällning av registreringsskyltshål‐
laren
Lyft registreringsskyltshållaren och
fäll den bakåt.
Fäll ut baklyktorna
Fäll ut bägge baklyktorna.
Låsa cykelhållaren

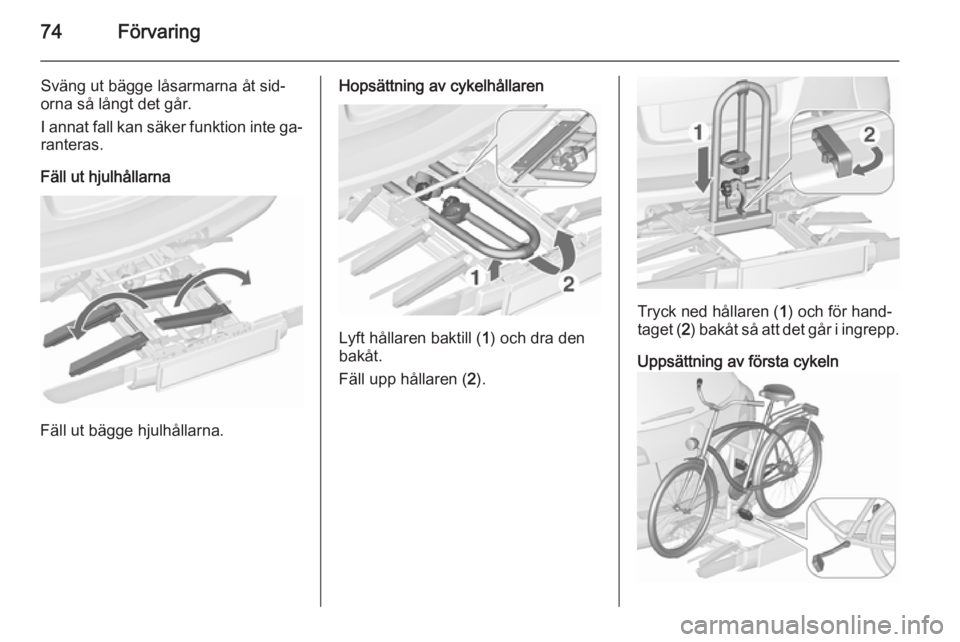

74Förvaring
Sväng ut bägge låsarmarna åt sid‐
orna så långt det går.
I annat fall kan säker funktion inte ga‐
ranteras.
Fäll ut hjulhållarna
Fäll ut bägge hjulhållarna.
Hopsättning av cykelhållaren
Lyft hållaren baktill ( 1) och dra den
bakåt.
Fäll upp hållaren ( 2).
Tryck ned hållaren ( 1) och för hand‐
taget ( 2) bakåt så att det går i ingrepp.
Uppsättning av första cykeln

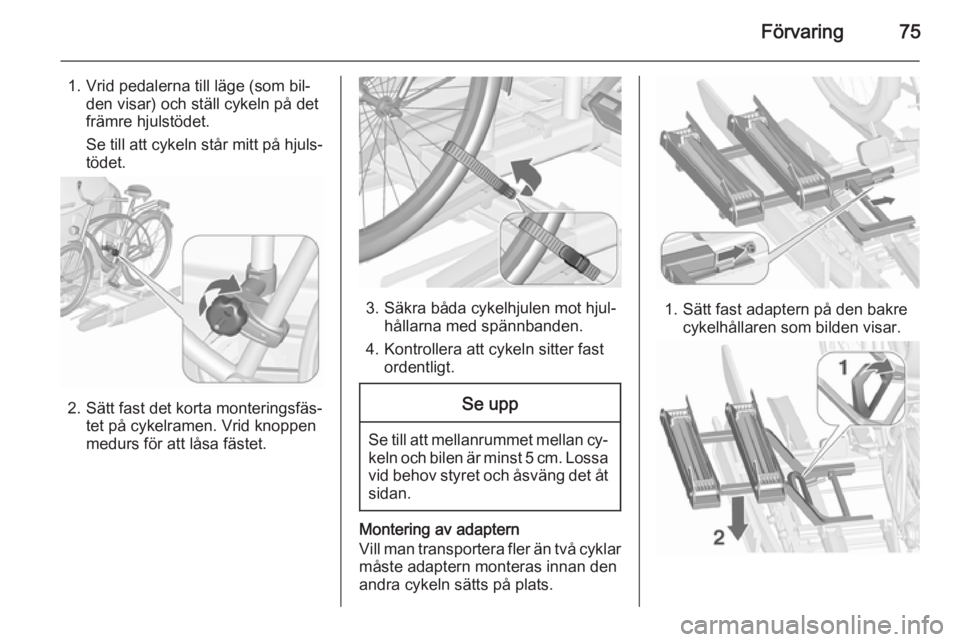

Förvaring75
1. Vrid pedalerna till läge (som bil‐den visar) och ställ cykeln på det
främre hjulstödet.
Se till att cykeln står mitt på hjuls‐
tödet.
2. Sätt fast det korta monteringsfäs‐ tet på cykelramen. Vrid knoppen
medurs för att låsa fästet.
3. Säkra båda cykelhjulen mot hjul‐ hållarna med spännbanden.
4. Kontrollera att cykeln sitter fast ordentligt.
Se upp
Se till att mellanrummet mellan cy‐keln och bilen är minst 5 cm. Lossa
vid behov styret och åsväng det åt
sidan.
Montering av adaptern
Vill man transportera fler än två cyklar
måste adaptern monteras innan den
andra cykeln sätts på plats.
1. Sätt fast adaptern på den bakre cykelhållaren som bilden visar.

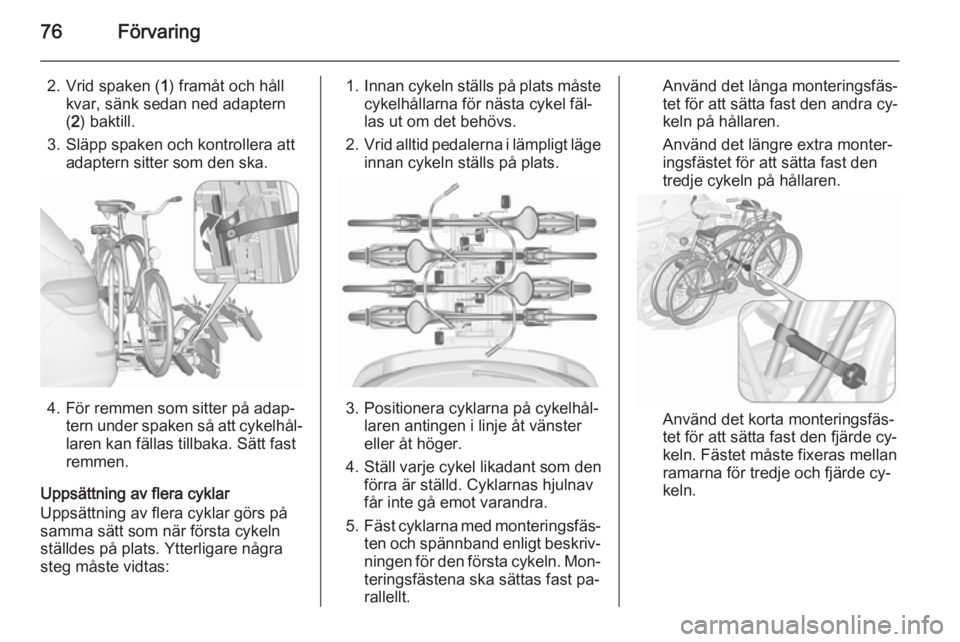

76Förvaring
2. Vrid spaken (1) framåt och håll
kvar, sänk sedan ned adaptern
( 2 ) baktill.
3. Släpp spaken och kontrollera att adaptern sitter som den ska.
4. För remmen som sitter på adap‐tern under spaken så att cykelhål‐
laren kan fällas tillbaka. Sätt fast
remmen.
Uppsättning av flera cyklar
Uppsättning av flera cyklar görs på
samma sätt som när första cykeln
ställdes på plats. Ytterligare några
steg måste vidtas:
1. Innan cykeln ställs på plats måste
cykelhållarna för nästa cykel fäl‐
las ut om det behövs.
2. Vrid alltid pedalerna i lämpligt läge
innan cykeln ställs på plats.
3. Positionera cyklarna på cykelhål‐ laren antingen i linje åt vänster
eller åt höger.
4. Ställ varje cykel likadant som den förra är ställd. Cyklarnas hjulnav
får inte gå emot varandra.
5. Fäst cyklarna med monteringsfäs‐
ten och spännband enligt beskriv‐ningen för den första cykeln. Mon‐
teringsfästena ska sättas fast pa‐
rallellt.
Använd det långa monteringsfäs‐
tet för att sätta fast den andra cy‐
keln på hållaren.
Använd det längre extra monter‐ ingsfästet för att sätta fast den
tredje cykeln på hållaren.
Använd det korta monteringsfäs‐
tet för att sätta fast den fjärde cy‐
keln. Fästet måste fixeras mellan
ramarna för tredje och fjärde cy‐
keln.

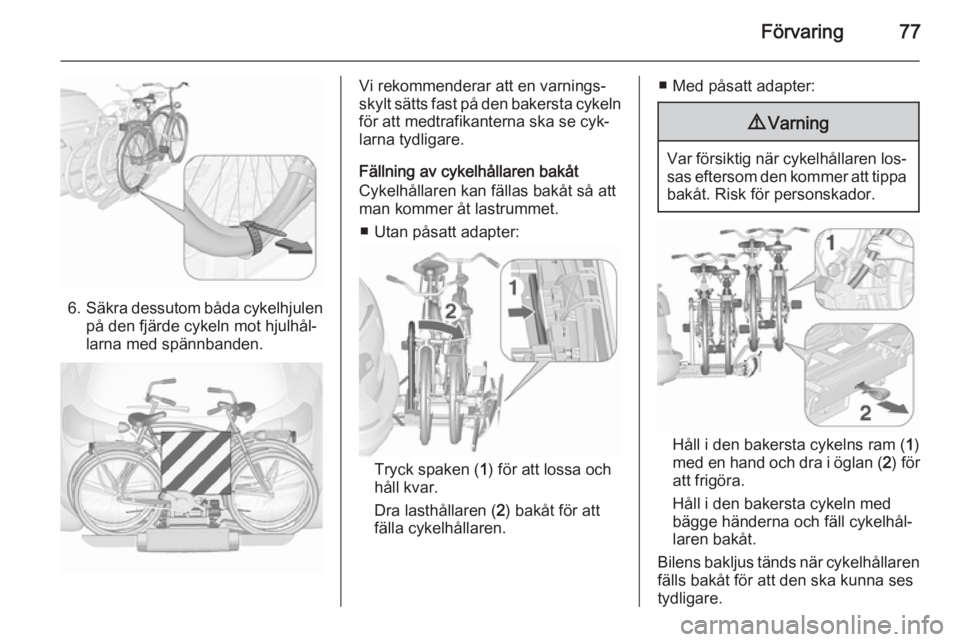

Förvaring77
6.Säkra dessutom båda cykelhjulen
på den fjärde cykeln mot hjulhål‐
larna med spännbanden.
Vi rekommenderar att en varnings‐
skylt sätts fast på den bakersta cykeln
för att medtrafikanterna ska se cyk‐
larna tydligare.
Fällning av cykelhållaren bakåt
Cykelhållaren kan fällas bakåt så att man kommer åt lastrummet.
■ Utan påsatt adapter:
Tryck spaken ( 1) för att lossa och
håll kvar.
Dra lasthållaren ( 2) bakåt för att
fälla cykelhållaren.
■ Med påsatt adapter:9 Varning
Var försiktig när cykelhållaren los‐
sas eftersom den kommer att tippa bakåt. Risk för personskador.
Håll i den bakersta cykelns ram ( 1)
med en hand och dra i öglan ( 2) för
att frigöra.
Håll i den bakersta cykeln med
bägge händerna och fäll cykelhål‐
laren bakåt.
Bilens bakljus tänds när cykelhållaren fälls bakåt för att den ska kunna ses
tydligare.

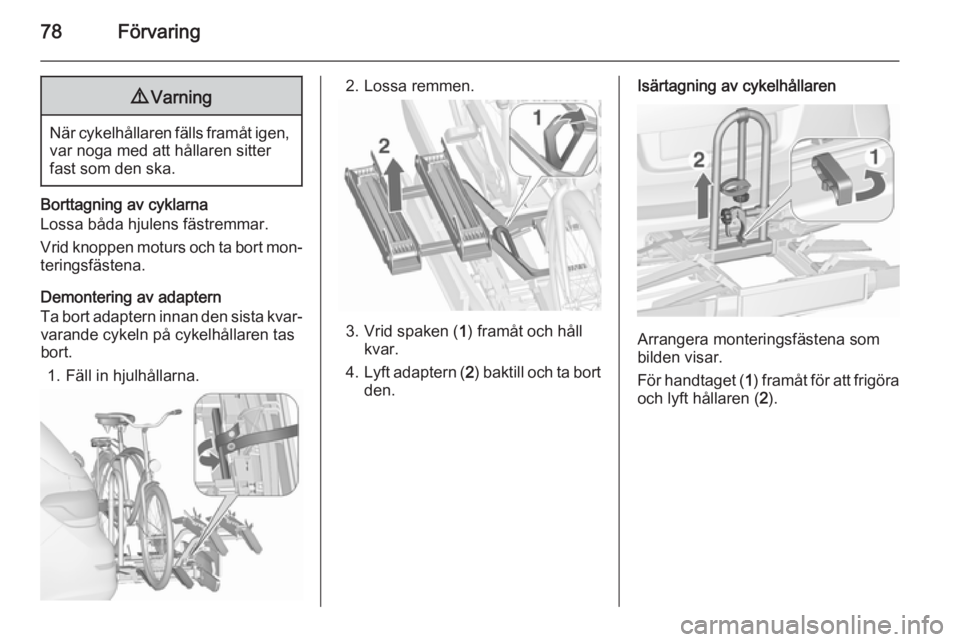

78Förvaring9Varning
När cykelhållaren fälls framåt igen,
var noga med att hållaren sitter
fast som den ska.
Borttagning av cyklarna
Lossa båda hjulens fästremmar.
Vrid knoppen moturs och ta bort mon‐
teringsfästena.
Demontering av adaptern
Ta bort adaptern innan den sista kvar‐ varande cykeln på cykelhållaren tas
bort.
1. Fäll in hjulhållarna.
2. Lossa remmen.
3. Vrid spaken ( 1) framåt och håll
kvar.
4. Lyft adaptern ( 2) baktill och ta bort
den.
Isärtagning av cykelhållaren
Arrangera monteringsfästena som
bilden visar.
För handtaget ( 1) framåt för att frigöra
och lyft hållaren ( 2).
