Îngrijirea autovehiculului257Lămpile de poziţie din
spate
Hatchback cu 5 portiere
1. Desprindeţi capacul pe latura respectivă şi scoateţi-l.
2. Deşurubaţi manual piuliţa defixare din plastic din interior.
3. Retrageţi cu grijă ansamblul lămpilor de poziţie din spate din
locaş şi îndepărtaţi-l. Aveţi grijă să
rămână în poziţie traseul
cablajelor.
4. Detaşaţi cablul din opritor.
5. Detaşaţi fişa de conectare de pe soclul becului.
6. Deşurubaţi cele trei şuruburi cu oşurubelniţă şi scoateţi soclulbecului din ansamblul lămpilor.
Page 260 of 355
![OPEL ASTRA J 2015.5 Manual de utilizare (in Romanian) 258Îngrijirea autovehiculului
7. Scoateţi şi înlocuiţi becul trăgândsau împingând uşor becul în soclu
şi rotind în sens anti-orar:
Lumină spate ( 1)
Lampa de frână ( 2)
Lampa de semnal OPEL ASTRA J 2015.5 Manual de utilizare (in Romanian) 258Îngrijirea autovehiculului
7. Scoateţi şi înlocuiţi becul trăgândsau împingând uşor becul în soclu
şi rotind în sens anti-orar:
Lumină spate ( 1)
Lampa de frână ( 2)
Lampa de semnal](/img/37/21831/w960_21831-259.png)
258Îngrijirea autovehiculului
7. Scoateţi şi înlocuiţi becul trăgândsau împingând uşor becul în soclu
şi rotind în sens anti-orar:
Lumină spate ( 1)
Lampa de frână ( 2)
Lampa de semnalizare ( 3)
8. Introduceţi soclul becului în corpul
lămpii şi înşurubaţi-l în poziţie.
Cuplaţi fişa de conectare şi
presaţi cablul în opritor. Fixaţi
ansamblul de iluminat cu pinii de
prindere în locaşul din caroserie şi strângeţi piuliţa de fixare din
plastic din interiorul portbagajului.
Închideţi şi fixaţi capacul.
Ansamblul luminilor din hayon
1. Deschideţi hayonul şi scoateţi capacul şi ambele măşti de pe
partea respectivă.
2. Deşurubaţi şi scoateţi cele trei şuruburi.
3. Scoateţi ansamblul de iluminat. Aveţi grijă să rămână în poziţie
traseul cablajelor.
4. Presaţi clema de fixare şi scoateţi
soclul becului din corpul
ansamblului de iluminat.
Page 261 of 355
![OPEL ASTRA J 2015.5 Manual de utilizare (in Romanian) Îngrijirea autovehiculului259
5. Scoateţi şi înlocuiţi becul trăgândsau împingând uşor becul în soclu
şi rotind în sens anti-orar:
Lumină spate ( 1)
Lampa de ceaţă spate/Lampa de marş OPEL ASTRA J 2015.5 Manual de utilizare (in Romanian) Îngrijirea autovehiculului259
5. Scoateţi şi înlocuiţi becul trăgândsau împingând uşor becul în soclu
şi rotind în sens anti-orar:
Lumină spate ( 1)
Lampa de ceaţă spate/Lampa de marş](/img/37/21831/w960_21831-260.png)
Îngrijirea autovehiculului259
5. Scoateţi şi înlocuiţi becul trăgândsau împingând uşor becul în soclu
şi rotind în sens anti-orar:
Lumină spate ( 1)
Lampa de ceaţă spate/Lampa de marşarier ( 2), în funcţie de parte.
6. Introduceţi soclul becului în corpul
lămpii. Fixaţi ansamblul de
iluminat pe hayon şi strângeţi
şuruburile din interior. Montaţi
toate capacele.
Notchback cu 4 portiere
1. Scoateţi capacul de pe partea corespunzătoare.
2. Deşurubaţi manual cele douăpiuliţe de fixare din plastic.
3. Retrageţi cu grijă ansamblul lămpilor de poziţie din spate din
locaş şi îndepărtaţi-l. Aveţi grijă să
rămână în poziţie traseul
cablajelor.
4. Detaşaţi fişa de conectare de pe soclul becului.
5. Scoateţi prin rotire suportulbecului şi înlocuiţi becul trăgând
sau împingând becul uşor în
soclul şi rotind în sens anti-orar:
Lampa de poziţie spate/ frână ( 1)
Page 262 of 355
![OPEL ASTRA J 2015.5 Manual de utilizare (in Romanian) 260Îngrijirea autovehiculului
Lampa de semnalizare (2)
6. Introduceţi suportul becului şi răsuciţi-l în sens orar. Fixaţi fişa
de conectare. Fixaţi ansamblul de iluminat cu pinii de prindere OPEL ASTRA J 2015.5 Manual de utilizare (in Romanian) 260Îngrijirea autovehiculului
Lampa de semnalizare (2)
6. Introduceţi suportul becului şi răsuciţi-l în sens orar. Fixaţi fişa
de conectare. Fixaţi ansamblul de iluminat cu pinii de prindere](/img/37/21831/w960_21831-261.png)
260Îngrijirea autovehiculului
Lampa de semnalizare (2)
6. Introduceţi suportul becului şi răsuciţi-l în sens orar. Fixaţi fişa
de conectare. Fixaţi ansamblul de iluminat cu pinii de prindere în
locaşul din caroserie şi strângeţi
piuliţele de fixare din plastic din
interiorul portbagajului. Fixaţi
capacul.
Ansamblul luminilor din hayon
1. Deschideţi hayonul şi îndepărtaţi capacul de pe partea respectivă.
2. Scoateţi prin rotire suportulbecului şi înlocuiţi becul trăgând
sau împingând becul uşor în
soclul şi rotind în sens anti-orar:
Lumină spate ( 1)
Lampa de ceaţă spate/Lampa de marşarier ( 2), în funcţie de parte.
3. Introduceţi suportul becului şi răsuciţi-l în sens orar. Fixaţi
capacul.
Sports tourer
1. În partea stângă, rabataţi storul şi
scoateţi-l.
Page 263 of 355
![OPEL ASTRA J 2015.5 Manual de utilizare (in Romanian) Îngrijirea autovehiculului261
2. Scoateţi capacul de pe partearespectivă.
3. Deşurubaţi manual cele două piuliţe de fixare din plastic.
4. Retrageţi cu grijă ansamblullămpilor de poziţie di OPEL ASTRA J 2015.5 Manual de utilizare (in Romanian) Îngrijirea autovehiculului261
2. Scoateţi capacul de pe partearespectivă.
3. Deşurubaţi manual cele două piuliţe de fixare din plastic.
4. Retrageţi cu grijă ansamblullămpilor de poziţie di](/img/37/21831/w960_21831-262.png)
Îngrijirea autovehiculului261
2. Scoateţi capacul de pe partearespectivă.
3. Deşurubaţi manual cele două piuliţe de fixare din plastic.
4. Retrageţi cu grijă ansamblullămpilor de poziţie din spate din
locaş şi îndepărtaţi-l. Aveţi grijă să
rămână în poziţie traseul
cablajelor.
5. Detaşaţi fişa de conectare de pe soclul becului.
6. Scoateţi prin rotire în sens anti-orar suportul becului şi înlocuiţi
becul trăgând sau împingând
becul uşor în soclul şi rotind în
sens anti-orar:
Lămpile de poziţie spate ( 1 + 2)
Lampa de semnalizare ( 3)
Lampa de frână ( 4)
7. Cuplaţi fişa de conectare şi
presaţi cablul în opritor. Fixaţi
ansamblul de iluminat cu pinii de
prindere în locaşul din caroserie şi
strângeţi piuliţele de fixare din
plastic din interiorul portbagajului. Fixaţi capacul.
La asamblare, apăsaţi storul de
pe partea stângă în garniturile de
cauciuc pentru a ajunge la forţa de
retenţie totală.
Page 264 of 355
![OPEL ASTRA J 2015.5 Manual de utilizare (in Romanian) 262Îngrijirea autovehiculului
Ansamblul luminilor din hayon
1. Deschideţi hayonul şi îndepărtaţimăştile de pe partea respectivă.
2. Deşurubaţi şi scoateţi şuruburile.
3. Scoateţi ansamb OPEL ASTRA J 2015.5 Manual de utilizare (in Romanian) 262Îngrijirea autovehiculului
Ansamblul luminilor din hayon
1. Deschideţi hayonul şi îndepărtaţimăştile de pe partea respectivă.
2. Deşurubaţi şi scoateţi şuruburile.
3. Scoateţi ansamb](/img/37/21831/w960_21831-263.png)
262Îngrijirea autovehiculului
Ansamblul luminilor din hayon
1. Deschideţi hayonul şi îndepărtaţimăştile de pe partea respectivă.
2. Deşurubaţi şi scoateţi şuruburile.
3. Scoateţi ansamblul lămpilor de poziţie din spate şi scoateţi fişa de
conectare de la soclul becului.
4. Scoateţi prin rotire în sens anti- orar suportul becului şi înlocuiţi
becul trăgând sau împingând
becul uşor în soclul şi rotind în
sens anti-orar:
Lumină spate ( 1)
Lampa de ceaţă spate/Lampa de
marşarier ( 2), în funcţie de parte.
5. Fixaţi ansamblul de iluminat în hayon şi strângeţi şuruburile din
interior. Montaţi toate capacele.Lampa de ceaţă spate, respectiv
lampa de marşarier ( 2), în funcţie de
parte, pot fi înlocuite pe la un capac
în hayon, fără a se scoate ansamblul
de iluminat: scoateţi capacul, rotiţi
suportul becului şi înlocuiţi becul
rotind în sens anti-orar.
Page 265 of 355
![OPEL ASTRA J 2015.5 Manual de utilizare (in Romanian) Îngrijirea autovehiculului263
Hatchback cu 3 portiere
1. Desprindeţi capacul pe laturarespectivă şi scoateţi-l.
2.Deşurubaţi manual ambele piuliţe
de fixare din plastic.
3. Retrageţi cu grij� OPEL ASTRA J 2015.5 Manual de utilizare (in Romanian) Îngrijirea autovehiculului263
Hatchback cu 3 portiere
1. Desprindeţi capacul pe laturarespectivă şi scoateţi-l.
2.Deşurubaţi manual ambele piuliţe
de fixare din plastic.
3. Retrageţi cu grij�](/img/37/21831/w960_21831-264.png)
Îngrijirea autovehiculului263
Hatchback cu 3 portiere
1. Desprindeţi capacul pe laturarespectivă şi scoateţi-l.
2.Deşurubaţi manual ambele piuliţe
de fixare din plastic.
3. Retrageţi cu grijă ansamblul lămpilor de poziţie din spate din
locaşuri şi îndepărtaţi-l.
4. Detaşaţi fişa de conectare de pe soclul becului.
5. Scoateţi prin rotire suportulbecului şi înlocuiţi becul trăgând
sau împingând becul uşor în
soclul şi rotind în sens anti-orar:
Lampa de poziţie spate/ frână ( 1)
Lampa de semnalizare ( 2)
versiune cu LED
Page 266 of 355
![OPEL ASTRA J 2015.5 Manual de utilizare (in Romanian) 264Îngrijirea autovehiculului
Doar lampa de semnalizare a
direcţiei ( 2) poate fi schimbată.
6. Introduceţi şi rotiţi soclul becului în
sens orar în blocul optic spate.
Conectaţi fişa de con OPEL ASTRA J 2015.5 Manual de utilizare (in Romanian) 264Îngrijirea autovehiculului
Doar lampa de semnalizare a
direcţiei ( 2) poate fi schimbată.
6. Introduceţi şi rotiţi soclul becului în
sens orar în blocul optic spate.
Conectaţi fişa de con](/img/37/21831/w960_21831-265.png)
264Îngrijirea autovehiculului
Doar lampa de semnalizare a
direcţiei ( 2) poate fi schimbată.
6. Introduceţi şi rotiţi soclul becului în
sens orar în blocul optic spate.
Conectaţi fişa de conectare cu
ansamblul lămpii. Fixaţi
ansamblul de iluminat cu pinii de
prindere în locaşul din caroserie şi
strângeţi piuliţele de fixare din
plastic din interiorul portbagajului. Închideţi şi cuplaţi capacul.
Ansamblul luminilor din hayon
1. Deschideţi hayonul şi îndepărtaţi capacele de pe partea respectivă.
2. Deşurubaţi cele trei şuruburi.
3. Scoateţi ansamblul lămpilor de poziţie din spate de la hayon.
4. Scoateţi prin rotire suportul becului şi înlocuiţi becul trăgând
sau împingând becul uşor în
soclul şi rotind în sens anti-orar:
Lumină spate ( 1)
Lampa de ceaţă spate/Lampa de marşarier ( 2), în funcţie de parte.
( 2 ) (pe o singură parte)
versiune cu LED
Se pot înlocui doar lampa de
ceaţă spate, respectiv lampa de
marşarier ( 2), în funcţie de parte.
5. Introduceţi şi rotiţi soclul becului în
sens orar în blocul optic spate.
Fixaţi corpul lămpii de poziţie din
spate în hayon şi strângeţi
şuruburile. Montaţi toate
capacele.
Lămpile de semnalizare laterale
Hatchback cu 3 portiere
Pentru înlocuirea becului, demontaţi
carcasa lămpii:
Page 269 of 355
![OPEL ASTRA J 2015.5 Manual de utilizare (in Romanian) Îngrijirea autovehiculului267Sistemul electric
Siguranţele
Datele siguranţei fuzibile de schimb trebuie să corespundă cu cele ale
siguranţei fuzibile arse.
În autovehicul se găsesc trei cutii OPEL ASTRA J 2015.5 Manual de utilizare (in Romanian) Îngrijirea autovehiculului267Sistemul electric
Siguranţele
Datele siguranţei fuzibile de schimb trebuie să corespundă cu cele ale
siguranţei fuzibile arse.
În autovehicul se găsesc trei cutii](/img/37/21831/w960_21831-268.png)
Îngrijirea autovehiculului267Sistemul electric
Siguranţele
Datele siguranţei fuzibile de schimb trebuie să corespundă cu cele ale
siguranţei fuzibile arse.
În autovehicul se găsesc trei cutii cu
siguranţe:
■ în partea stângă-faţă a compartimentului motor
■ la autovehiculele cu volan pe stânga, în interior în spatele
compartimentului de depozitare sau în autovehiculele cu volanul pe dreapta, în spatele torpedoului
■ în spatele unui capac din stânga portbagajului
Înaintea înlocuirii unei siguranţe
fuzibile, închideţi comutatorul
respectiv şi decuplaţi contactul.
Siguranţele fuzibile arse pot fi
recunoscute după filamentul topit.
Înlocuiţi siguranţa fuzibilă doar dacă
s-a remediat cauza defectului.Unele circuite electrice pot fi protejate prin intermediul mai multor siguranţe
fuzibile.
Siguranţele fuzibile pot fi de
asemenea introduse şi fără a fi
alocate unei funcţii.
Extractorul de siguranţe
Este posibil să aveţi un extractor de
siguranţe în panoul de siguranţe din
compartimentul motor.
Page 276 of 355
![OPEL ASTRA J 2015.5 Manual de utilizare (in Romanian) 274Îngrijirea autovehicululuiTrusa de sculeUneltele
Autovehicule cu trusă de
depanare anvelope
Unele instrumente şi cârligul de
tractare sunt amplasate alături de
setul pentru depanarea anvelopel OPEL ASTRA J 2015.5 Manual de utilizare (in Romanian) 274Îngrijirea autovehicululuiTrusa de sculeUneltele
Autovehicule cu trusă de
depanare anvelope
Unele instrumente şi cârligul de
tractare sunt amplasate alături de
setul pentru depanarea anvelopel](/img/37/21831/w960_21831-275.png)

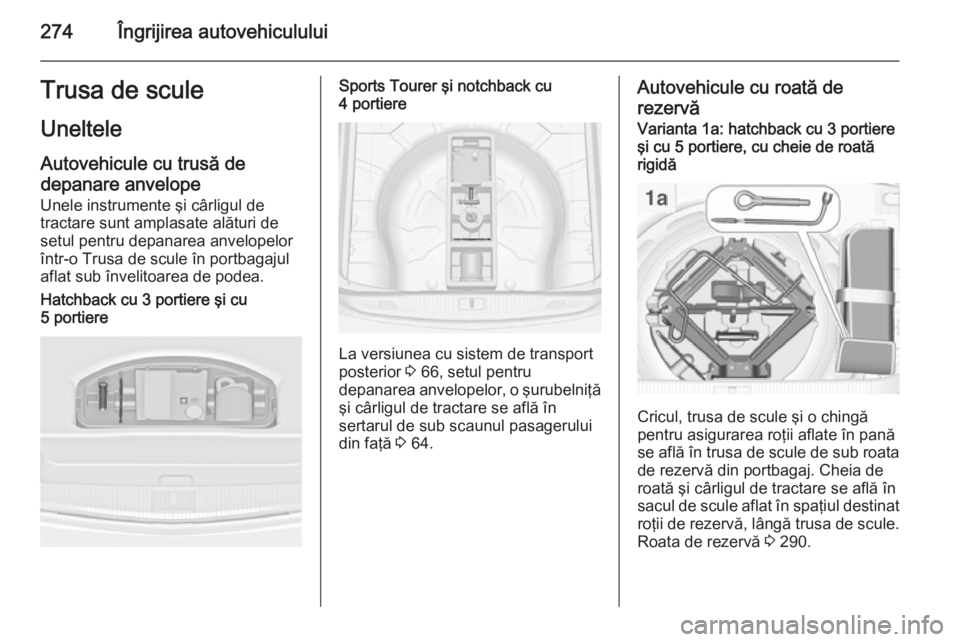

274Îngrijirea autovehicululuiTrusa de sculeUneltele
Autovehicule cu trusă de
depanare anvelope
Unele instrumente şi cârligul de
tractare sunt amplasate alături de
setul pentru depanarea anvelopelor
într-o Trusa de scule în portbagajul
aflat sub învelitoarea de podea.Hatchback cu 3 portiere şi cu
5 portiereSports Tourer şi notchback cu
4 portiere
La versiunea cu sistem de transport
posterior 3 66, setul pentru
depanarea anvelopelor, o şurubelniţă
şi cârligul de tractare se află în
sertarul de sub scaunul pasagerului
din faţă 3 64.
Autovehicule cu roată de
rezervăVarianta 1a: hatchback cu 3 portiere
şi cu 5 portiere, cu cheie de roată
rigidă
Cricul, trusa de scule şi o chingă
pentru asigurarea roţii aflate în pană se află în trusa de scule de sub roata
de rezervă din portbagaj. Cheia de
roată şi cârligul de tractare se află în
sacul de scule aflat în spaţiul destinat roţii de rezervă, lângă trusa de scule.
Roata de rezervă 3 290.
