276Îngrijirea autovehicululuiJantele şi anvelopeleStarea anvelopelor, starea
jantelor
Conduceţi încet peste borduri şi într-
un unghi drept dacă se poate.
Trecerea peste muchii ascuţite poate provoca deteriorări ale anvelopelor şi
jantelor. La parcare, aveţi grijă ca
anvelopele să nu fie strivite de
borduri.
Verificaţi periodic jantele pentru
depistarea eventualelor deteriorări.
Apelaţi la un atelier service pentru
asistenţă în caz de defecţiuni sau
uzură neobişnuită.
Anvelopele de iarnă
Anvelopele de iarnă îmbunătăţesc
siguranţa de deplasare la temperaturi
mai mici de 7 grade C, de aceea este indicată montarea lor pe toate roţile.
Conform reglementărilor specifice
ţării, lipiţi eticheta pentru viteză în
câmpul vizual al şoferului.Hatchback cu 5 portiere, notchback
cu 4 portiere, Sports tourer
Dimensiunile anvelopelor
205/65 R16 sunt adecvate numai ca
anvelope de iarnă.
Toate motoarele cu excepţia
A14XER, B14XER, B14NEL,
A14NET, B14NET, B16XER:
Dimensiunile anvelopelor
215/50 R17 sunt adecvate numai ca
anvelope de iarnă.
Etichetele anvelopelor De ex. 215/60 R 16 95 H215=lăţime anvelopă, în mm60=raport secţiuni (înălţime/ lăţime
anvelopă), în %R=model bandă: RadialRF=tip: RunFlat (cu flancuri
întărite)16=diametru roată, în inci95=indicele de sarcină, de ex. 95
corespunde unei sarcini de
690 kgH=literă cod de vitezăIndicele de viteză:Q=până la 160 km/hS=până la 180 km/hT=până la 190 km/hH=până la 210 km/hV=până la 240 km/hW=până la 270 km/h
Anvelopele direcţionale
Montaţi anvelopele direcţionale astfel încât să se rotească în sensul de
mers. Sensul de rotaţie este indicat
de un simbol ( de exemplu o săgeată)
pe flancul anvelopei.
Presiunea în anvelope Verificaţi la rece presiunea în
anvelope cel puţin o dată la 14 zile,
precum şi înaintea unei călătorii mai
lungi. Nu uitaţi roata de rezervă.
Regula se aplică şi pentru
autovehiculele cu sistem de
monitorizare a presiunii în anvelope.
Deşurubaţi capacul de ventil.

Îngrijirea autovehiculului277
Presiunea în anvelope 3 325.
Eticheta cu instrucţiuni referitoare la
presiunea în anvelope, aflată pe
cadrul portierei din stânga sau
dreapta faţă indică anvelopele de
echipare originală şi presiunile de
umflare a anvelopelor
corespunzătoare.
Datele referitoare la presiunea în
anvelope sunt pentru anvelopele reci. Acestea sunt valabile atât pentruanvelope de vară, cât şi pentru
anvelope de iarnă.
Umflaţi întotdeauna anvelopa roţii de rezervă la presiunea specificată
pentru sarcină maximă.
Presiunea ECO în anvelope serveşte
pentru obţinerea celui mai scăzut
consum de combustibil posibil.
Presiunea necorespunzătoare va
afecta siguranţa şi manevrabilitatea
autovehiculului, confortul şi consumul de combustibil şi va duce la uzura
prematură a anvelopelor.
Presiunea în anvelope depinde de
diverse opţiuni. Pentru valoarea
corectă a presiunii în anvelope,
urmaţi procedura de mai jos:
1. Identificaţi tipul caroseriei.
2. Identificaţi codul de identificare al motorului. Datele despre motor
3 312.
3. Identificaţi anvelopa respectivă.
Tabelele de presiune în anvelope
prezintă toate combinaţiile posibile de anvelope 3 325.
Pentru anvelopele omologate pentru autovehiculul dumneavoastră,
consultaţi Certificatul de conformitate
CEE care însoţeşte autovehiculul sau alte documente de înregistrare
naţionale.Şoferul este responsabil pentru
reglarea corectă a presiunii în
anvelope.9 Avertisment
Presiunea prea scăzută poate
duce la încălzirea anvelopei şi
avarierea internă a acesteia,
rezultatul fiind separarea căii de
rulare a anvelopei şi chiar explozia acesteia la viteze mari.
Când reduceţi sau creşteţi presiunea
în anvelope la un autovehicul cu
sistem de monitorizare a presiunii,
decuplaţi contactul.
Sistemul de monitorizare apresiunii în anvelope
Sistemul de monitorizare a presiunii în anvelope (TPMS) verifică
presiunea tuturor celor patru roţi o
dată pe minut atunci când viteza
autovehiculului depăşeşte o anumită
limită.

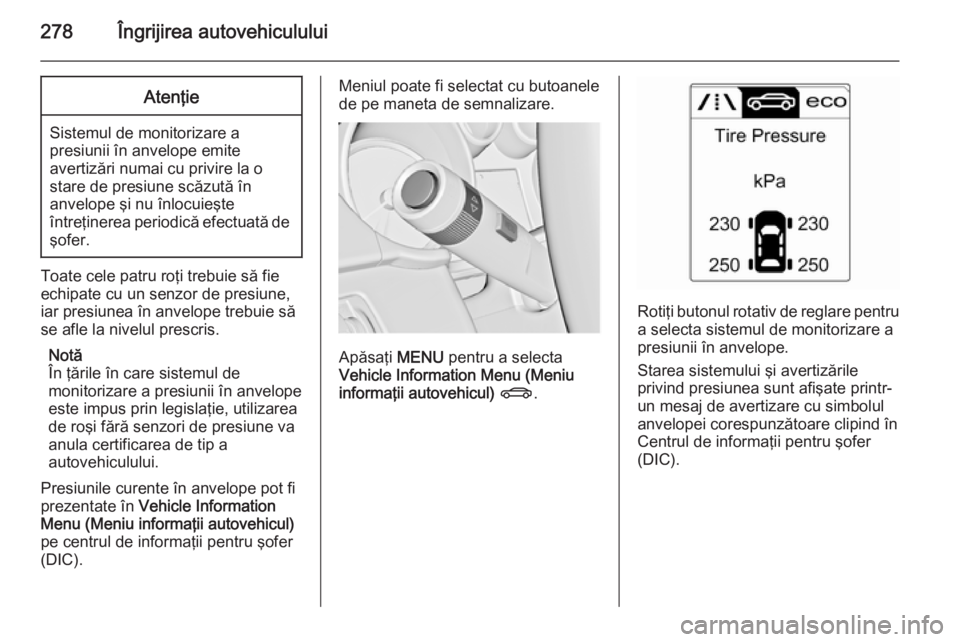

278Îngrijirea autovehicululuiAtenţie
Sistemul de monitorizare a
presiunii în anvelope emite
avertizări numai cu privire la o
stare de presiune scăzută în
anvelope şi nu înlocuieşte
întreţinerea periodică efectuată de şofer.
Toate cele patru roţi trebuie să fie
echipate cu un senzor de presiune,
iar presiunea în anvelope trebuie să
se afle la nivelul prescris.
Notă
În ţările în care sistemul de
monitorizare a presiunii în anvelope
este impus prin legislaţie, utilizarea
de roşi fără senzori de presiune va
anula certificarea de tip a
autovehiculului.
Presiunile curente în anvelope pot fi
prezentate în Vehicle Information
Menu (Meniu informaţii autovehicul)
pe centrul de informaţii pentru şofer (DIC).
Meniul poate fi selectat cu butoanele
de pe maneta de semnalizare.
Apăsaţi MENU pentru a selecta
Vehicle Information Menu (Meniu informaţii autovehicul) X .
Rotiţi butonul rotativ de reglare pentru
a selecta sistemul de monitorizare a
presiunii în anvelope.
Starea sistemului şi avertizările
privind presiunea sunt afişate printr-
un mesaj de avertizare cu simbolul anvelopei corespunzătoare clipind înCentrul de informaţii pentru şofer
(DIC).

280Îngrijirea autovehiculului
pentru şofer (DIC), Vehicle
Information Menu (Meniu informaţii
autovehicul) 3 124.
Selectaţi:
■ Light (Iluminare) pentru presiune
confort, până la 3 persoane.
■ Eco pentru presiune Eco, până la
3 persoane.
■ Max pentru încărcare maximă.
Procesul de asociere a
senzorului TPMS
Fiecare senzor TPMS are un cod unic de identificare. Codul de identificare
trebuie să corespundă cu noua
poziţie a anvelopei/roţii după rotirea
anvelopelor sau schimbarea setului complet de roţi şi dacă au fost înlocuiţi
unul sau mai mulţi senzori TPMS.
Procesul de asociere a senzorului
TPMS trebuie de asemenea realizat
după înlocuirea unei anvelope de
rezervă cu o anvelopă de drum care
conţine senzorul TPMS.
Lampa de defecţiuni şi mesajul sau
codul de avertizare trebuie să se
stingă la următorul ciclu de aprindere.
Senzorii sunt asociaţi cu poziţiile
anvelopei/roţii, cu ajutorul unei unelte de rememorare TPMS, în următoareaordine: anvelopa faţă din partea
stângă, anvelopa faţă din partea
dreaptă, anvelopa spate din partea
dreaptă şi anvelopa spate din partea
stângă. Lumina de semnalizare din
poziţia activă în prezent rămâne
aprinsă până când senzorul
corespunde.
Consultaţi atelierul de service pentru reparare sau pentru achiziţionarea unui instrument de rememorare. Aveţi
la dispoziţie două minute pentru a
potrivi prima poziţie a anvelopei/roţii
şi cinci minute în total pentru a potrivitoate cele patru poziţii anvelopă/
roată. Dacă durează mai mult,
procesul de potrivire se opreşte şi
trebuie repornit.
Procesul de asociere a senzorului TPMS este:
1. Aplicaţi frâna de mână; la autovehiculele cu transmisie
automată, treceţi maneta
selectorului de viteze la P.
2. Cuplaţi contactul.
3. Folosiţi MENU de pe maneta de
semnalizare a direcţiei pentru a
selecta Vehicle Information Menu
(Meniu informaţii autovehicul) din
DIC.
4. Răsuciţi butonul rotativ de reglare
pentru a derula prin meniul
presiunea în anvelope.
5. Apăsaţi butonul SET/CLR pentru
a începe procesul de asociere a
senzorului. Trebuie să se afişeze
un mesaj care solicită acceptarea
procesului.
6. Apăsaţi din nou butonul SET/CLR pentru confirmarea
selecţiei. Claxonul sună de două

282Îngrijirea autovehiculului

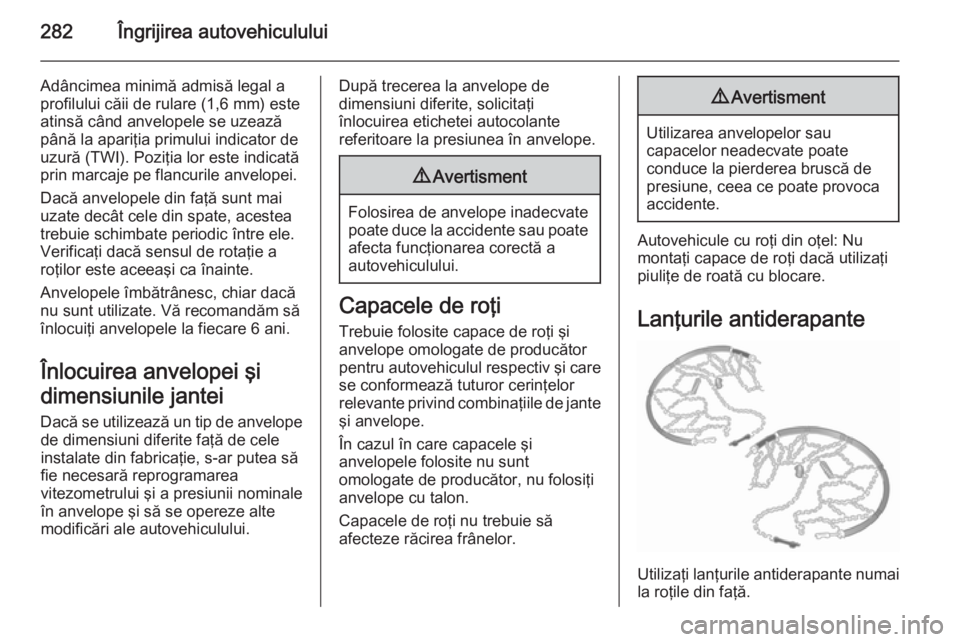

Adâncimea minimă admisă legal a
profilului căii de rulare (1,6 mm) este
atinsă când anvelopele se uzează
până la apariţia primului indicator de
uzură (TWI). Poziţia lor este indicată
prin marcaje pe flancurile anvelopei.
Dacă anvelopele din faţă sunt mai
uzate decât cele din spate, acestea
trebuie schimbate periodic între ele.
Verificaţi dacă sensul de rotaţie a
roţilor este aceeaşi ca înainte.
Anvelopele îmbătrânesc, chiar dacă
nu sunt utilizate. Vă recomandăm să
înlocuiţi anvelopele la fiecare 6 ani.
Înlocuirea anvelopei şi
dimensiunile jantei
Dacă se utilizează un tip de anvelope de dimensiuni diferite faţă de cele
instalate din fabricaţie, s-ar putea să
fie necesară reprogramarea
vitezometrului şi a presiunii nominale
în anvelope şi să se opereze alte
modificări ale autovehiculului.După trecerea la anvelope de
dimensiuni diferite, solicitaţi
înlocuirea etichetei autocolante
referitoare la presiunea în anvelope.9 Avertisment
Folosirea de anvelope inadecvate
poate duce la accidente sau poate afecta funcţionarea corectă a
autovehiculului.
Capacele de roţi
Trebuie folosite capace de roţi şi
anvelope omologate de producător
pentru autovehiculul respectiv şi care se conformează tuturor cerinţelor
relevante privind combinaţiile de jante
şi anvelope.
În cazul în care capacele şi
anvelopele folosite nu sunt
omologate de producător, nu folosiţi
anvelope cu talon.
Capacele de roţi nu trebuie să
afecteze răcirea frânelor.
9 Avertisment
Utilizarea anvelopelor sau
capacelor neadecvate poate
conduce la pierderea bruscă de
presiune, ceea ce poate provoca accidente.
Autovehicule cu roţi din oţel: Nu
montaţi capace de roţi dacă utilizaţi
piuliţe de roată cu blocare.
Lanţurile antiderapante
Utilizaţi lanţurile antiderapante numai
la roţile din faţă.

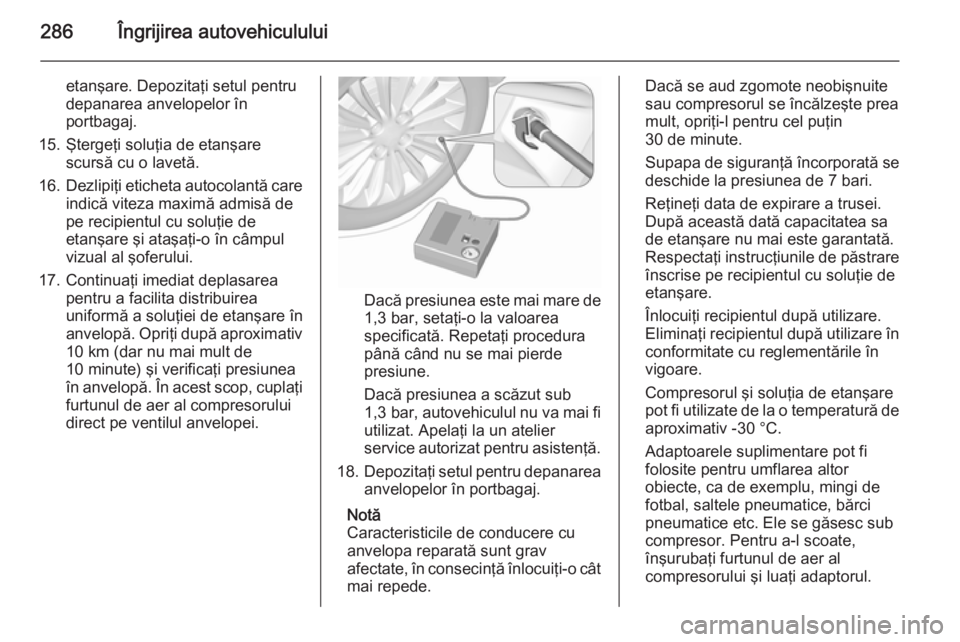

286Îngrijirea autovehiculului
etanşare. Depozitaţi setul pentru
depanarea anvelopelor în
portbagaj.
15. Ştergeţi soluţia de etanşare scursă cu o lavetă.
16. Dezlipiţi eticheta autocolantă care
indică viteza maximă admisă de
pe recipientul cu soluţie de
etanşare şi ataşaţi-o în câmpul
vizual al şoferului.
17. Continuaţi imediat deplasarea pentru a facilita distribuirea
uniformă a soluţiei de etanşare în
anvelopă. Opriţi după aproximativ 10 km (dar nu mai mult de
10 minute) şi verificaţi presiunea
în anvelopă. În acest scop, cuplaţi furtunul de aer al compresorului
direct pe ventilul anvelopei.
Dacă presiunea este mai mare de 1,3 bar, setaţi-o la valoarea
specificată. Repetaţi procedura
până când nu se mai pierde
presiune.
Dacă presiunea a scăzut sub
1,3 bar , autovehiculul nu va mai fi
utilizat. Apelaţi la un atelier
service autorizat pentru asistenţă.
18. Depozitaţi setul pentru depanarea
anvelopelor în portbagaj.
Notă
Caracteristicile de conducere cu
anvelopa reparată sunt grav
afectate, în consecinţă înlocuiţi-o cât mai repede.
Dacă se aud zgomote neobişnuite
sau compresorul se încălzeşte prea
mult, opriţi-l pentru cel puţin
30 de minute.
Supapa de siguranţă încorporată se deschide la presiunea de 7 bari.
Reţineţi data de expirare a trusei.
După această dată capacitatea sa
de etanşare nu mai este garantată.
Respectaţi instrucţiunile de păstrare
înscrise pe recipientul cu soluţie de
etanşare.
Înlocuiţi recipientul după utilizare.
Eliminaţi recipientul după utilizare în conformitate cu reglementările în
vigoare.
Compresorul şi soluţia de etanşare
pot fi utilizate de la o temperatură de
aproximativ -30 °C.
Adaptoarele suplimentare pot fi
folosite pentru umflarea altor
obiecte, ca de exemplu, mingi de
fotbal, saltele pneumatice, bărci
pneumatice etc. Ele se găsesc sub
compresor. Pentru a-l scoate,
înşurubaţi furtunul de aer al
compresorului şi luaţi adaptorul.

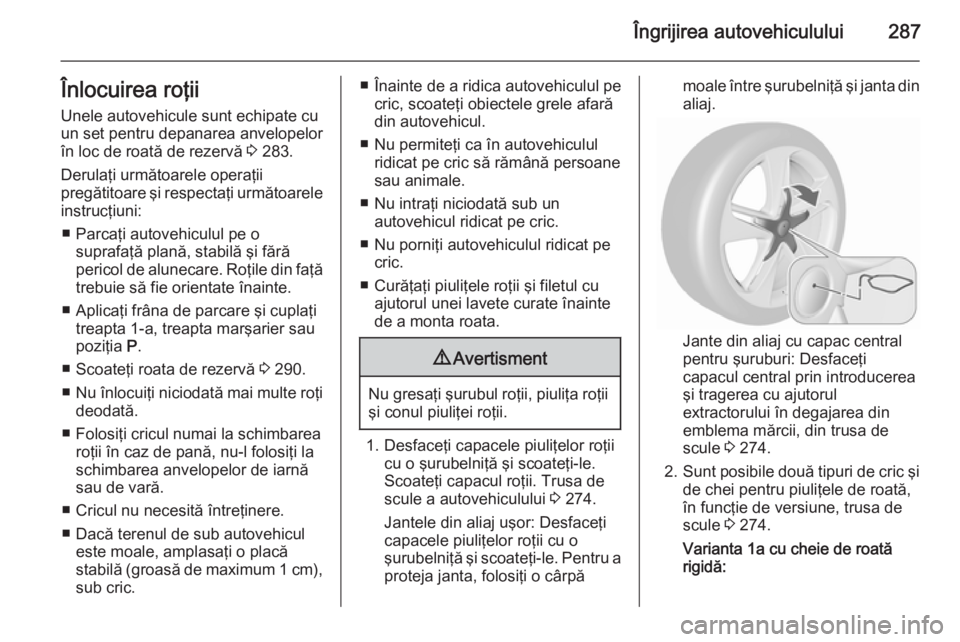

Îngrijirea autovehiculului287Înlocuirea roţiiUnele autovehicule sunt echipate cu
un set pentru depanarea anvelopelor în loc de roată de rezervă 3 283.
Derulaţi următoarele operaţii pregătitoare şi respectaţi următoarele
instrucţiuni:
■ Parcaţi autovehiculul pe o suprafaţă plană, stabilă şi fără
pericol de alunecare. Roţile din faţă
trebuie să fie orientate înainte.
■ Aplicaţi frâna de parcare şi cuplaţi treapta 1-a, treapta marşarier sau
poziţia P.
■ Scoateţi roata de rezervă 3 290.
■ Nu înlocuiţi niciodată mai multe roţi
deodată.
■ Folosiţi cricul numai la schimbarea roţii în caz de pană, nu-l folosiţi la
schimbarea anvelopelor de iarnă
sau de vară.
■ Cricul nu necesită întreţinere.
■ Dacă terenul de sub autovehicul este moale, amplasaţi o placă
stabilă (groasă de maximum 1 cm ),
sub cric.■ Înainte de a ridica autovehiculul pe cric, scoateţi obiectele grele afară
din autovehicul.
■ Nu permiteţi ca în autovehiculul ridicat pe cric să rămână persoane
sau animale.
■ Nu intraţi niciodată sub un autovehicul ridicat pe cric.
■ Nu porniţi autovehiculul ridicat pe cric.
■ Curăţaţi piuliţele roţii şi filetul cu ajutorul unei lavete curate înainte
de a monta roata.9 Avertisment
Nu gresaţi şurubul roţii, piuliţa roţii
şi conul piuliţei roţii.
1. Desfaceţi capacele piuliţelor roţii cu o şurubelniţă şi scoateţi-le.
Scoateţi capacul roţii. Trusa de
scule a autovehiculului 3 274.
Jantele din aliaj uşor: Desfaceţi
capacele piuliţelor roţii cu o
şurubelniţă şi scoateţi-le. Pentru a
proteja janta, folosiţi o cârpă
moale între şurubelniţă şi janta din aliaj.
Jante din aliaj cu capac central
pentru şuruburi: Desfaceţi
capacul central prin introducerea
şi tragerea cu ajutorul extractorului în degajarea din
emblema mărcii, din trusa de
scule 3 274.
2. Sunt posibile două tipuri de cric şi
de chei pentru piuliţele de roată,
în funcţie de versiune, trusa de
scule 3 274.
Varianta 1a cu cheie de roată
rigidă:

Îngrijirea autovehiculului289

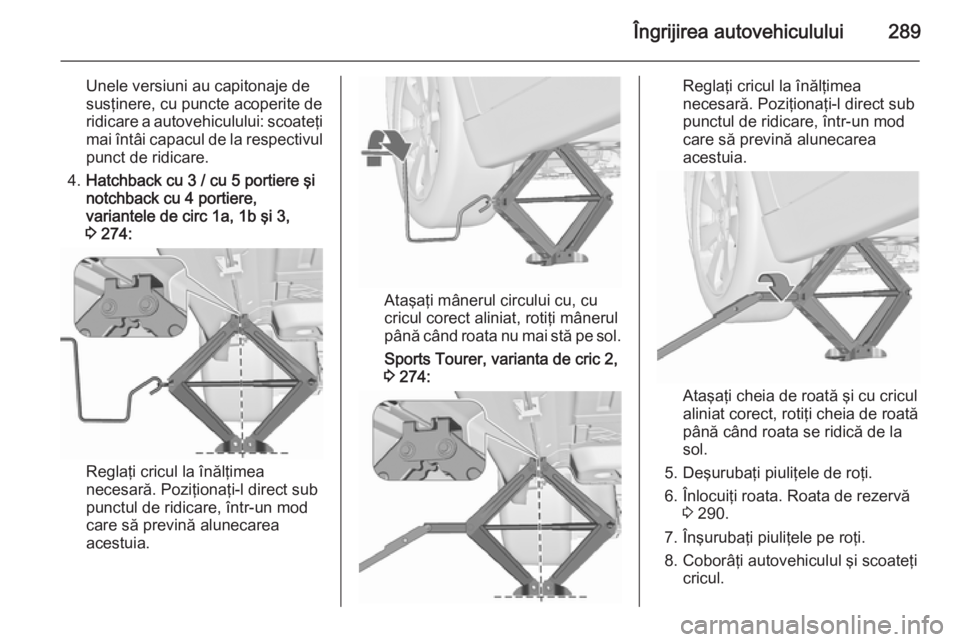

Unele versiuni au capitonaje de
susţinere, cu puncte acoperite de
ridicare a autovehiculului: scoateţi
mai întâi capacul de la respectivul punct de ridicare.
4. Hatchback cu 3 / cu 5 portiere şi
notchback cu 4 portiere,
variantele de circ 1a, 1b şi 3, 3 274:
Reglaţi cricul la înălţimea
necesară. Poziţionaţi-l direct sub
punctul de ridicare, într-un mod
care să prevină alunecarea
acestuia.
Ataşaţi mânerul circului cu, cu
cricul corect aliniat, rotiţi mânerul până când roata nu mai stă pe sol.
Sports Tourer, varianta de cric 2,
3 274:
Reglaţi cricul la înălţimea
necesară. Poziţionaţi-l direct sub
punctul de ridicare, într-un mod
care să prevină alunecarea
acestuia.
Ataşaţi cheia de roată şi cu cricul
aliniat corect, rotiţi cheia de roată până când roata se ridică de la
sol.
5. Deşurubaţi piuliţele de roţi.
6. Înlocuiţi roata. Roata de rezervă 3 290.
7. Înşurubaţi piuliţele pe roţi.
8. Coborâţi autovehiculul şi scoateţi cricul.

290Îngrijirea autovehiculului

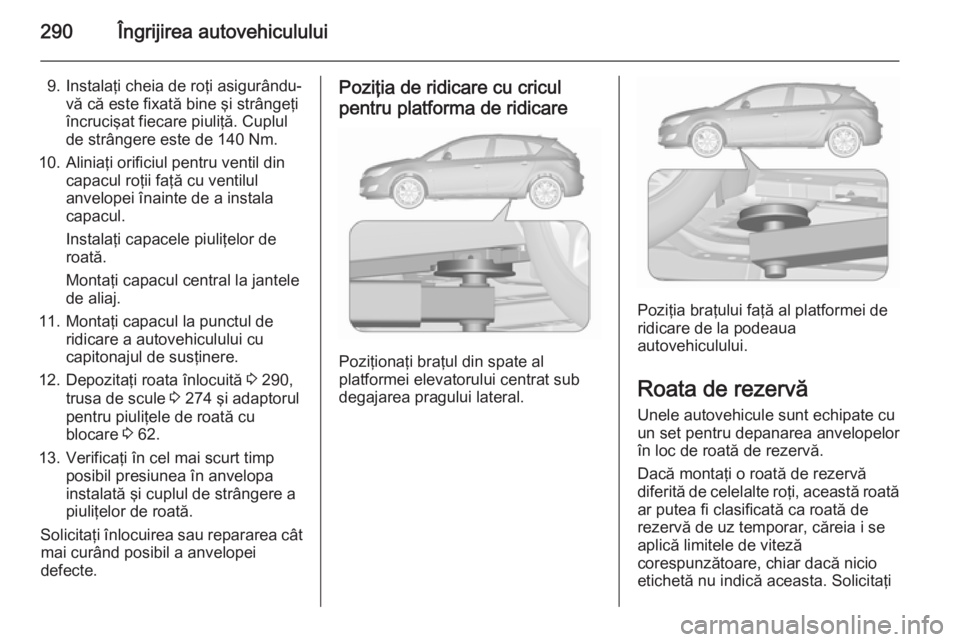

9. Instalaţi cheia de roţi asigurându-vă că este fixată bine şi strângeţi
încrucişat fiecare piuliţă. Cuplul
de strângere este de 140 Nm.
10. Aliniaţi orificiul pentru ventil din capacul roţii faţă cu ventilul
anvelopei înainte de a instala
capacul.
Instalaţi capacele piuliţelor de
roată.
Montaţi capacul central la jantele
de aliaj.
11. Montaţi capacul la punctul de ridicare a autovehiculului cu
capitonajul de susţinere.
12. Depozitaţi roata înlocuită 3 290,
trusa de scule 3 274 şi adaptorul
pentru piuliţele de roată cu blocare 3 62.
13. Verificaţi în cel mai scurt timp posibil presiunea în anvelopa
instalată şi cuplul de strângere a
piuliţelor de roată.
Solicitaţi înlocuirea sau repararea cât mai curând posibil a anvelopei
defecte.Poziţia de ridicare cu cricul
pentru platforma de ridicare
Poziţionaţi braţul din spate al
platformei elevatorului centrat sub
degajarea pragului lateral.
Poziţia braţului faţă al platformei de
ridicare de la podeaua
autovehiculului.
Roata de rezervă
Unele autovehicule sunt echipate cu
un set pentru depanarea anvelopelor
în loc de roată de rezervă.
Dacă montaţi o roată de rezervă
diferită de celelalte roţi, această roată ar putea fi clasificată ca roată de
rezervă de uz temporar, căreia i se
aplică limitele de viteză
corespunzătoare, chiar dacă nicio
etichetă nu indică aceasta. Solicitaţi

292Îngrijirea autovehiculului

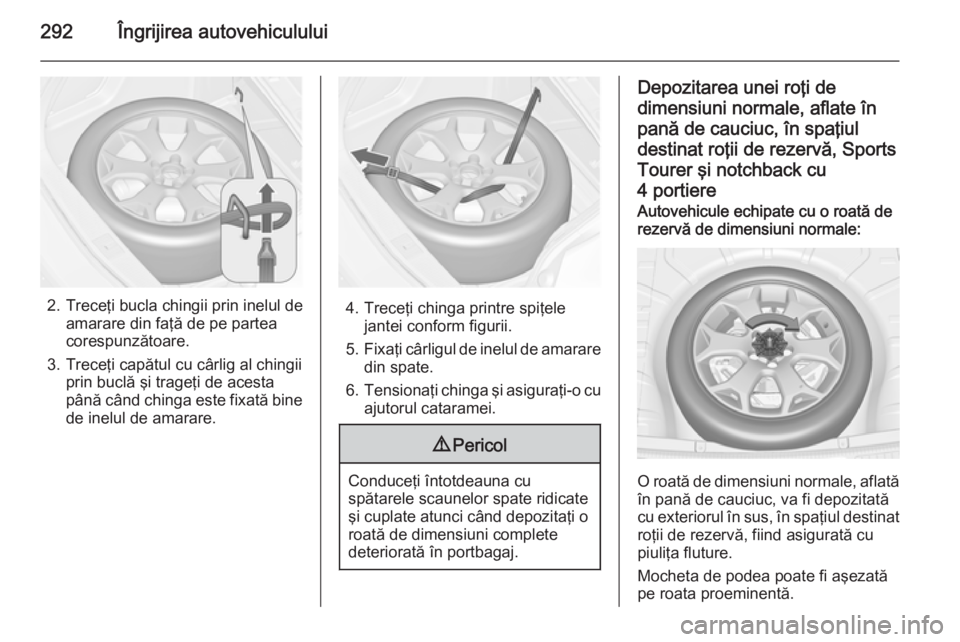

2. Treceţi bucla chingii prin inelul deamarare din faţă de pe partea
corespunzătoare.
3. Treceţi capătul cu cârlig al chingii prin buclă şi trageţi de acesta
până când chinga este fixată bine de inelul de amarare.4. Treceţi chinga printre spiţele jantei conform figurii.
5. Fixaţi cârligul de inelul de amarare
din spate.
6. Tensionaţi chinga şi asiguraţi-o cu
ajutorul cataramei.
9 Pericol
Conduceţi întotdeauna cu
spătarele scaunelor spate ridicate
şi cuplate atunci când depozitaţi o roată de dimensiuni complete
deteriorată în portbagaj.
Depozitarea unei roţi de
dimensiuni normale, aflate înpană de cauciuc, în spaţiuldestinat roţii de rezervă, Sports
Tourer şi notchback cu
4 portiereAutovehicule echipate cu o roată de
rezervă de dimensiuni normale:
O roată de dimensiuni normale, aflată în pană de cauciuc, va fi depozitată
cu exteriorul în sus, în spaţiul destinat
roţii de rezervă, fiind asigurată cu
piuliţa fluture.
Mocheta de podea poate fi aşezată pe roata proeminentă.
