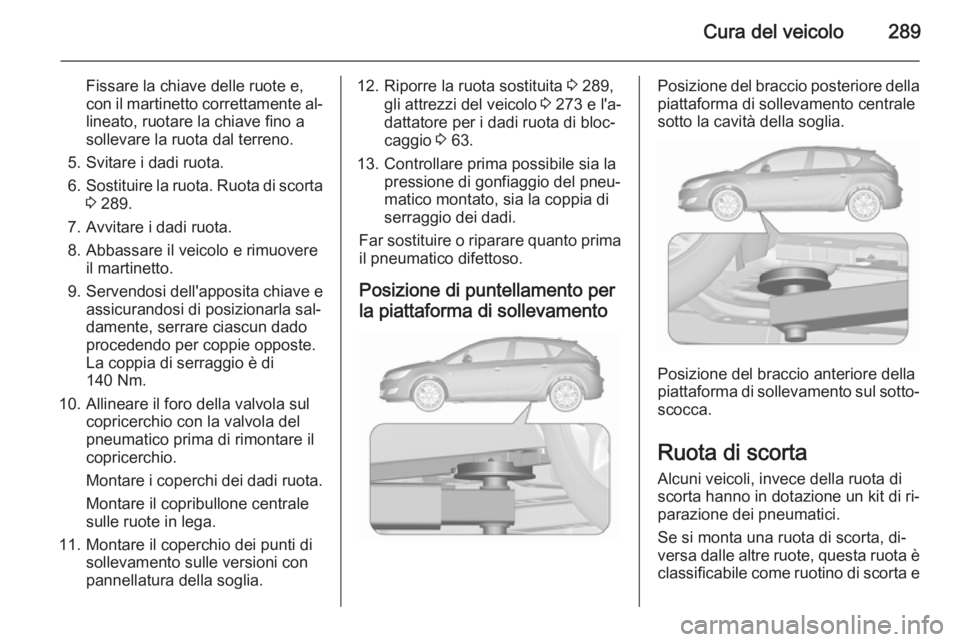

Cura del veicolo289
Fissare la chiave delle ruote e,
con il martinetto correttamente al‐ lineato, ruotare la chiave fino a
sollevare la ruota dal terreno.
5. Svitare i dadi ruota.
6. Sostituire la ruota. Ruota di scorta
3 289.
7. Avvitare i dadi ruota. 8. Abbassare il veicolo e rimuovere il martinetto.
9. Servendosi dell'apposita chiave e
assicurandosi di posizionarla sal‐
damente, serrare ciascun dado
procedendo per coppie opposte.
La coppia di serraggio è di
140 Nm.
10. Allineare il foro della valvola sul copricerchio con la valvola del
pneumatico prima di rimontare il
copricerchio.
Montare i coperchi dei dadi ruota. Montare il copribullone centrale
sulle ruote in lega.
11. Montare il coperchio dei punti di sollevamento sulle versioni con
pannellatura della soglia.12. Riporre la ruota sostituita 3 289,
gli attrezzi del veicolo 3 273 e l'a‐
dattatore per i dadi ruota di bloc‐
caggio 3 63.
13. Controllare prima possibile sia la pressione di gonfiaggio del pneu‐
matico montato, sia la coppia di
serraggio dei dadi.
Far sostituire o riparare quanto prima il pneumatico difettoso.
Posizione di puntellamento per
la piattaforma di sollevamentoPosizione del braccio posteriore della
piattaforma di sollevamento centrale
sotto la cavità della soglia.
Posizione del braccio anteriore della
piattaforma di sollevamento sul sotto‐ scocca.
Ruota di scorta Alcuni veicoli, invece della ruota di
scorta hanno in dotazione un kit di ri‐
parazione dei pneumatici.
Se si monta una ruota di scorta, di‐
versa dalle altre ruote, questa ruota è
classificabile come ruotino di scorta e

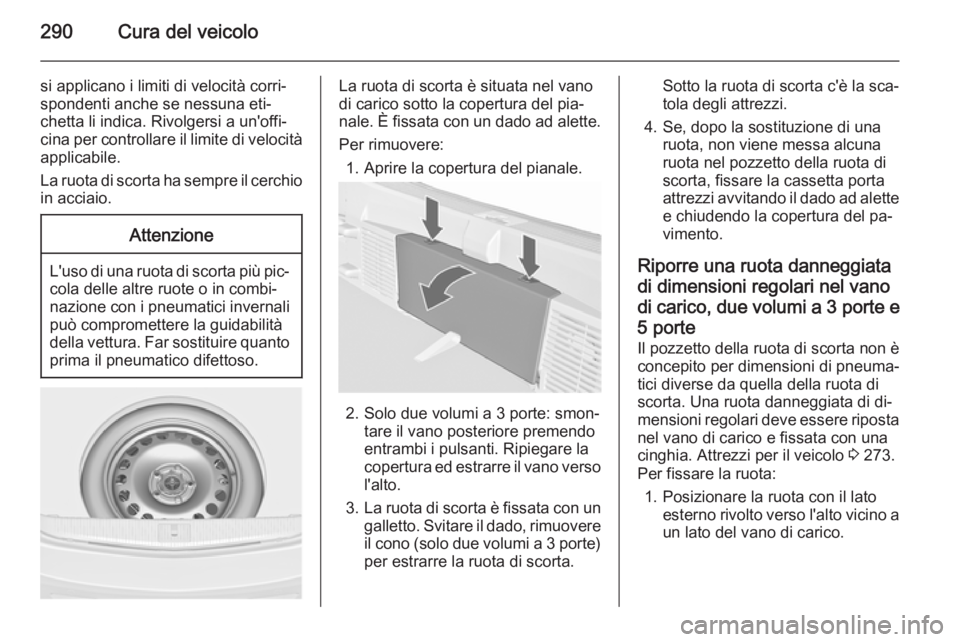

290Cura del veicolo
si applicano i limiti di velocità corri‐
spondenti anche se nessuna eti‐
chetta li indica. Rivolgersi a un'offi‐
cina per controllare il limite di velocità
applicabile.
La ruota di scorta ha sempre il cerchio in acciaio.Attenzione
L'uso di una ruota di scorta più pic‐ cola delle altre ruote o in combi‐
nazione con i pneumatici invernali può compromettere la guidabilità
della vettura. Far sostituire quanto
prima il pneumatico difettoso.
La ruota di scorta è situata nel vano
di carico sotto la copertura del pia‐
nale. È fissata con un dado ad alette.
Per rimuovere: 1. Aprire la copertura del pianale.
2. Solo due volumi a 3 porte: smon‐ tare il vano posteriore premendo
entrambi i pulsanti. Ripiegare la
copertura ed estrarre il vano verso
l'alto.
3. La ruota di scorta è fissata con un
galletto. Svitare il dado, rimuovere
il cono (solo due volumi a 3 porte )
per estrarre la ruota di scorta.
Sotto la ruota di scorta c'è la sca‐
tola degli attrezzi.
4. Se, dopo la sostituzione di una ruota, non viene messa alcuna
ruota nel pozzetto della ruota di
scorta, fissare la cassetta porta
attrezzi avvitando il dado ad alette e chiudendo la copertura del pa‐
vimento.
Riporre una ruota danneggiata
di dimensioni regolari nel vano di carico, due volumi a 3 porte e
5 porte
Il pozzetto della ruota di scorta non è
concepito per dimensioni di pneuma‐
tici diverse da quella della ruota di
scorta. Una ruota danneggiata di di‐
mensioni regolari deve essere riposta
nel vano di carico e fissata con una
cinghia. Attrezzi per il veicolo 3 273.
Per fissare la ruota:
1. Posizionare la ruota con il lato esterno rivolto verso l'alto vicino a
un lato del vano di carico.

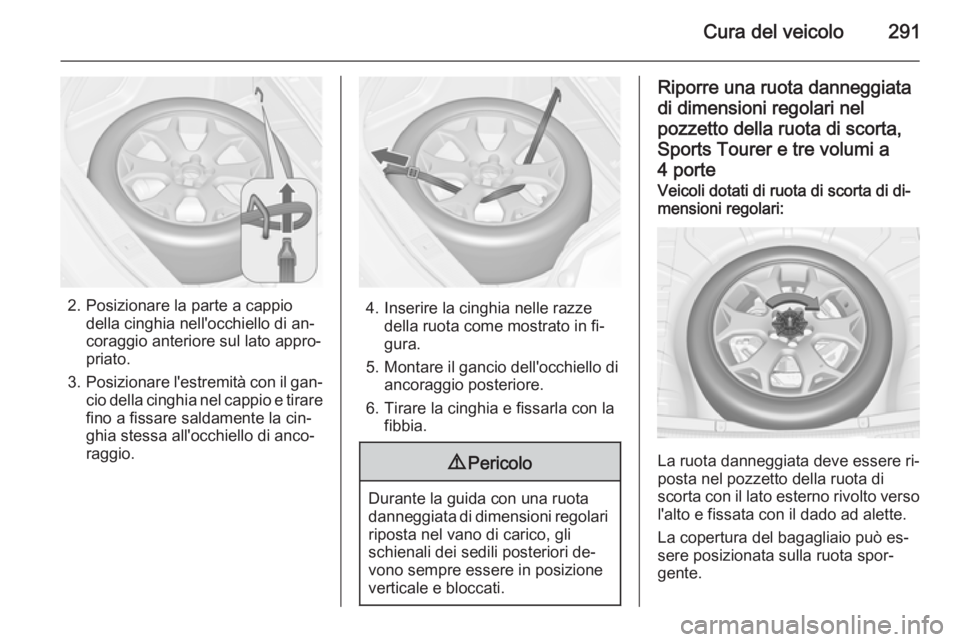

Cura del veicolo291
2. Posizionare la parte a cappiodella cinghia nell'occhiello di an‐
coraggio anteriore sul lato appro‐
priato.
3. Posizionare l'estremità con il gan‐
cio della cinghia nel cappio e tirare
fino a fissare saldamente la cin‐
ghia stessa all'occhiello di anco‐
raggio.4. Inserire la cinghia nelle razze della ruota come mostrato in fi‐
gura.
5. Montare il gancio dell'occhiello di ancoraggio posteriore.
6. Tirare la cinghia e fissarla con la fibbia.
9 Pericolo
Durante la guida con una ruota
danneggiata di dimensioni regolari riposta nel vano di carico, gli
schienali dei sedili posteriori de‐
vono sempre essere in posizione
verticale e bloccati.
Riporre una ruota danneggiata
di dimensioni regolari nel
pozzetto della ruota di scorta,
Sports Tourer e tre volumi a
4 porteVeicoli dotati di ruota di scorta di di‐
mensioni regolari:
La ruota danneggiata deve essere ri‐
posta nel pozzetto della ruota di
scorta con il lato esterno rivolto verso
l'alto e fissata con il dado ad alette.
La copertura del bagagliaio può es‐
sere posizionata sulla ruota spor‐
gente.

292Cura del veicolo

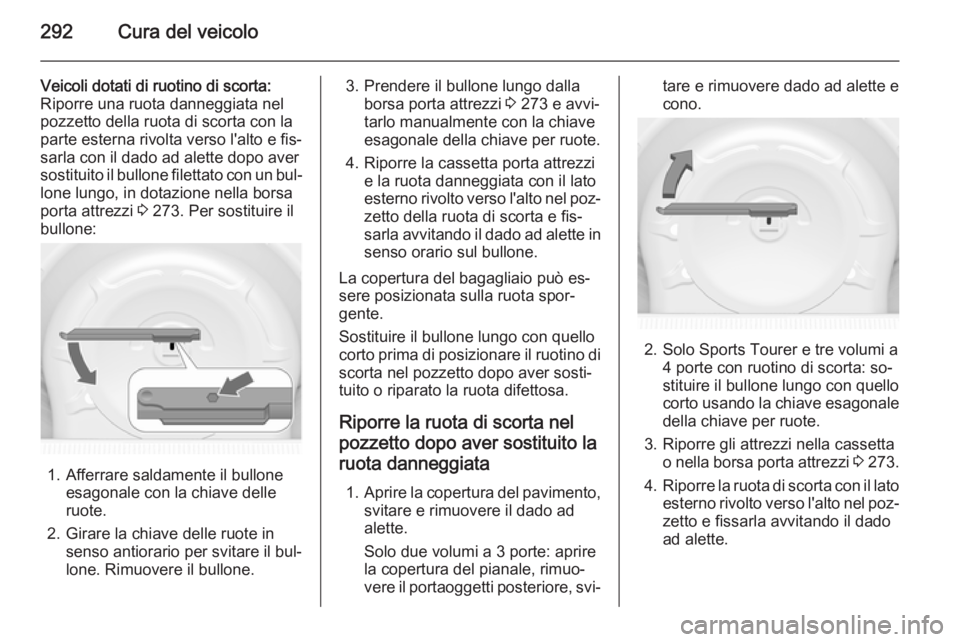

Veicoli dotati di ruotino di scorta:
Riporre una ruota danneggiata nel
pozzetto della ruota di scorta con la
parte esterna rivolta verso l'alto e fis‐
sarla con il dado ad alette dopo aver
sostituito il bullone filettato con un bul‐
lone lungo, in dotazione nella borsa
porta attrezzi 3 273. Per sostituire il
bullone:
1. Afferrare saldamente il bullone esagonale con la chiave delle
ruote.
2. Girare la chiave delle ruote in senso antiorario per svitare il bul‐
lone. Rimuovere il bullone.
3. Prendere il bullone lungo dalla borsa porta attrezzi 3 273 e avvi‐
tarlo manualmente con la chiave
esagonale della chiave per ruote.
4. Riporre la cassetta porta attrezzi e la ruota danneggiata con il lato
esterno rivolto verso l'alto nel poz‐
zetto della ruota di scorta e fis‐
sarla avvitando il dado ad alette in senso orario sul bullone.
La copertura del bagagliaio può es‐
sere posizionata sulla ruota spor‐
gente.
Sostituire il bullone lungo con quello
corto prima di posizionare il ruotino di scorta nel pozzetto dopo aver sosti‐
tuito o riparato la ruota difettosa.
Riporre la ruota di scorta nelpozzetto dopo aver sostituito la
ruota danneggiata
1. Aprire la copertura del pavimento,
svitare e rimuovere il dado ad
alette.
Solo due volumi a 3 porte: aprire
la copertura del pianale, rimuo‐
vere il portaoggetti posteriore, svi‐tare e rimuovere dado ad alette e cono.
2. Solo Sports Tourer e tre volumi a 4 porte con ruotino di scorta: so‐
stituire il bullone lungo con quello
corto usando la chiave esagonale
della chiave per ruote.
3. Riporre gli attrezzi nella cassetta o nella borsa porta attrezzi 3 273.
4. Riporre la ruota di scorta con il lato
esterno rivolto verso l'alto nel poz‐ zetto e fissarla avvitando il dado
ad alette.

Cura del veicolo293

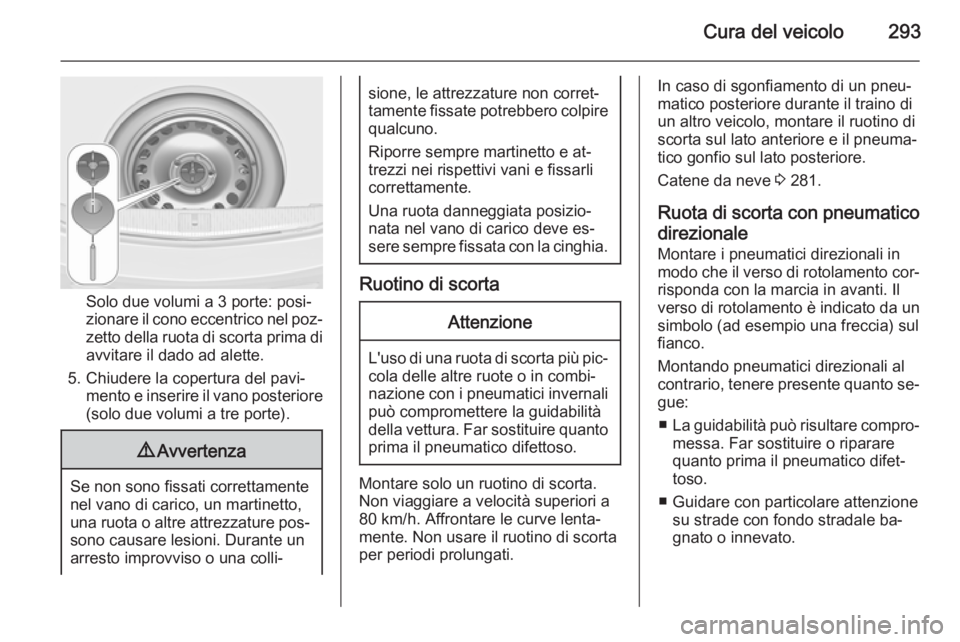

Solo due volumi a 3 porte: posi‐
zionare il cono eccentrico nel poz‐
zetto della ruota di scorta prima di
avvitare il dado ad alette.
5. Chiudere la copertura del pavi‐ mento e inserire il vano posteriore(solo due volumi a tre porte).
9 Avvertenza
Se non sono fissati correttamente
nel vano di carico, un martinetto,
una ruota o altre attrezzature pos‐ sono causare lesioni. Durante un
arresto improvviso o una colli‐
sione, le attrezzature non corret‐
tamente fissate potrebbero colpire qualcuno.
Riporre sempre martinetto e at‐
trezzi nei rispettivi vani e fissarli
correttamente.
Una ruota danneggiata posizio‐
nata nel vano di carico deve es‐
sere sempre fissata con la cinghia.
Ruotino di scorta
Attenzione
L'uso di una ruota di scorta più pic‐ cola delle altre ruote o in combi‐nazione con i pneumatici invernali può compromettere la guidabilità
della vettura. Far sostituire quanto
prima il pneumatico difettoso.
Montare solo un ruotino di scorta.
Non viaggiare a velocità superiori a
80 km/h. Affrontare le curve lenta‐
mente. Non usare il ruotino di scorta
per periodi prolungati.
In caso di sgonfiamento di un pneu‐
matico posteriore durante il traino di
un altro veicolo, montare il ruotino di
scorta sul lato anteriore e il pneuma‐
tico gonfio sul lato posteriore.
Catene da neve 3 281.
Ruota di scorta con pneumatico direzionale
Montare i pneumatici direzionali in
modo che il verso di rotolamento cor‐ risponda con la marcia in avanti. Il
verso di rotolamento è indicato da un
simbolo (ad esempio una freccia) sul
fianco.
Montando pneumatici direzionali al
contrario, tenere presente quanto se‐ gue:
■ La guidabilità può risultare compro‐
messa. Far sostituire o riparare
quanto prima il pneumatico difet‐
toso.
■ Guidare con particolare attenzione su strade con fondo stradale ba‐
gnato o innevato.

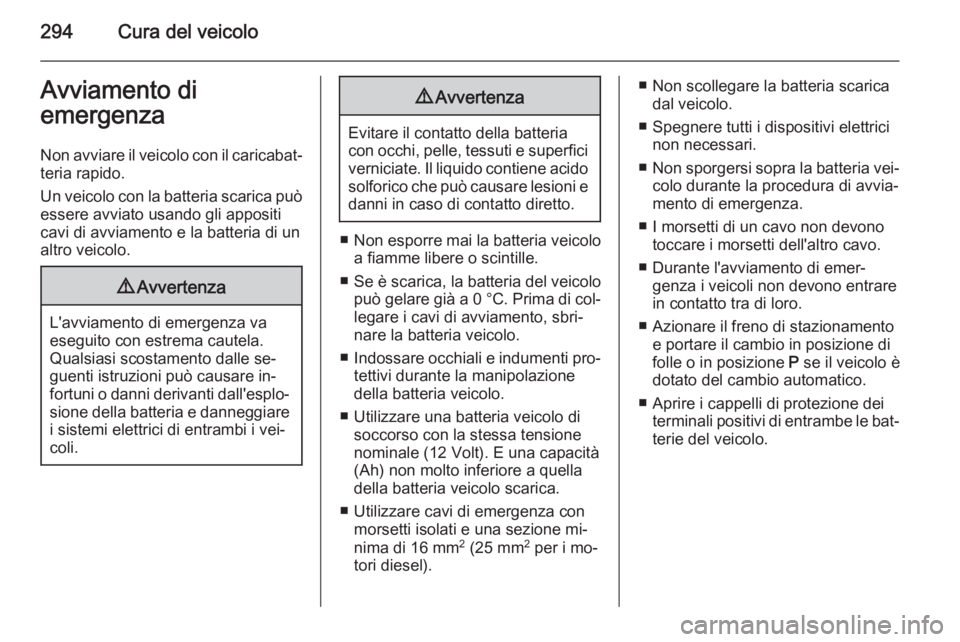

294Cura del veicoloAvviamento di
emergenza
Non avviare il veicolo con il caricabat‐ teria rapido.
Un veicolo con la batteria scarica può
essere avviato usando gli appositi
cavi di avviamento e la batteria di un
altro veicolo.9 Avvertenza
L'avviamento di emergenza va
eseguito con estrema cautela.
Qualsiasi scostamento dalle se‐ guenti istruzioni può causare in‐fortuni o danni derivanti dall'esplo‐ sione della batteria e danneggiarei sistemi elettrici di entrambi i vei‐
coli.
9 Avvertenza
Evitare il contatto della batteria
con occhi, pelle, tessuti e superfici verniciate. Il liquido contiene acido
solforico che può causare lesioni e
danni in caso di contatto diretto.
■ Non esporre mai la batteria veicolo
a fiamme libere o scintille.
■ Se è scarica, la batteria del veicolo
può gelare già a 0 °C. Prima di col‐
legare i cavi di avviamento, sbri‐
nare la batteria veicolo.
■ Indossare occhiali e indumenti pro‐
tettivi durante la manipolazione
della batteria veicolo.
■ Utilizzare una batteria veicolo di soccorso con la stessa tensionenominale (12 Volt). E una capacità
(Ah) non molto inferiore a quella
della batteria veicolo scarica.
■ Utilizzare cavi di emergenza con morsetti isolati e una sezione mi‐
nima di 16 mm 2
(25 mm 2
per i mo‐
tori diesel).
■ Non scollegare la batteria scarica dal veicolo.
■ Spegnere tutti i dispositivi elettrici non necessari.
■ Non sporgersi sopra la batteria vei‐
colo durante la procedura di avvia‐
mento di emergenza.
■ I morsetti di un cavo non devono toccare i morsetti dell'altro cavo.
■ Durante l'avviamento di emer‐ genza i veicoli non devono entrare
in contatto tra di loro.
■ Azionare il freno di stazionamento e portare il cambio in posizione di
folle o in posizione P se il veicolo è
dotato del cambio automatico.
■ Aprire i cappelli di protezione dei terminali positivi di entrambe le bat‐terie del veicolo.

Cura del veicolo295

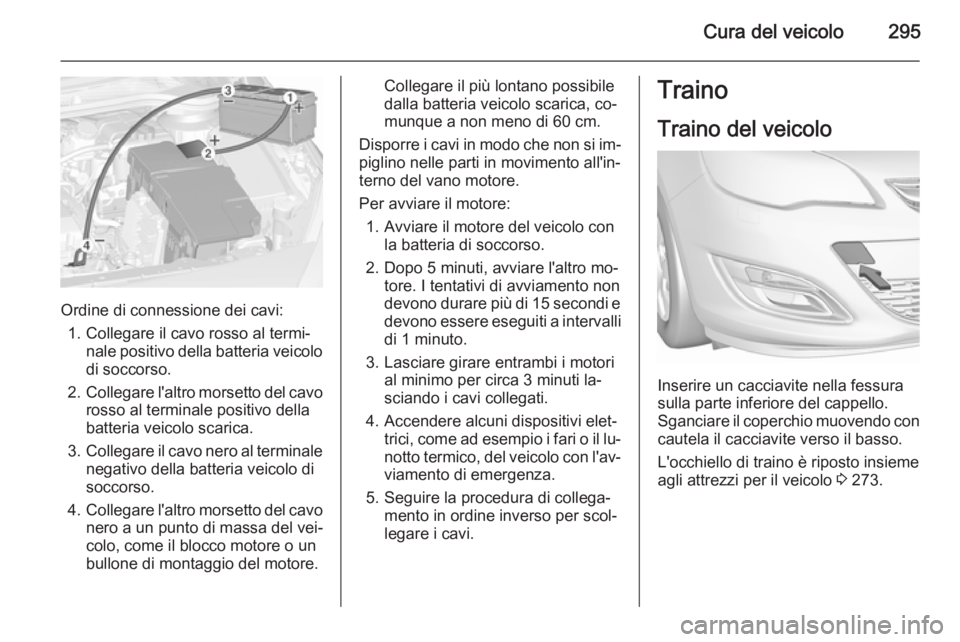

Ordine di connessione dei cavi:1. Collegare il cavo rosso al termi‐ nale positivo della batteria veicolo
di soccorso.
2. Collegare l'altro morsetto del cavo
rosso al terminale positivo della
batteria veicolo scarica.
3. Collegare il cavo nero al terminale
negativo della batteria veicolo disoccorso.
4. Collegare l'altro morsetto del cavo
nero a un punto di massa del vei‐
colo, come il blocco motore o un
bullone di montaggio del motore.
Collegare il più lontano possibile
dalla batteria veicolo scarica, co‐
munque a non meno di 60 cm.
Disporre i cavi in modo che non si im‐ piglino nelle parti in movimento all'in‐
terno del vano motore.
Per avviare il motore: 1. Avviare il motore del veicolo con la batteria di soccorso.
2. Dopo 5 minuti, avviare l'altro mo‐ tore. I tentativi di avviamento non
devono durare più di 15 secondi e devono essere eseguiti a intervalli
di 1 minuto.
3. Lasciare girare entrambi i motori al minimo per circa 3 minuti la‐
sciando i cavi collegati.
4. Accendere alcuni dispositivi elet‐ trici, come ad esempio i fari o il lu‐
notto termico, del veicolo con l'av‐
viamento di emergenza.
5. Seguire la procedura di collega‐ mento in ordine inverso per scol‐
legare i cavi.Traino
Traino del veicolo
Inserire un cacciavite nella fessura
sulla parte inferiore del cappello.
Sganciare il coperchio muovendo con cautela il cacciavite verso il basso.
L'occhiello di traino è riposto insieme
agli attrezzi per il veicolo 3 273.

296Cura del veicolo
Avvitare a fondo l'occhiello di traino
fino all'arresto in posizione orizzon‐
tale.
Collegare una fune di traino, o ancor
meglio una barra di traino, all'oc‐
chiello di traino.
L'occhiello di traino deve essere uti‐
lizzato esclusivamente per trainare il
veicolo, e non per recuperarlo.
Inserire l'accensione per sbloccare il
bloccasterzo e permettere il funzio‐
namento delle luci dei freni, dell'avvi‐
satore acustico e del tergicristalli.
Mettere il cambio in folle.
Attenzione
Guidare lentamente ed evitare
un'andatura a strappi. Forze di tra‐
zione eccessive potrebbero dan‐
neggiare il veicolo.
A motore spento è necessaria una
forza considerevolmente maggiore
per frenare e sterzare.
Per impedire l'ingresso dei gas di sca‐
rico provenienti dal veicolo trainante,
inserire la modalità di ricircolo dell'a‐
ria e chiudere i finestrini.
Veicoli con cambio automatico: Il vei‐ colo deve essere trainato rivolto nel
senso di marcia, ad una velocità non superiore a 80 km/h e per un tragitto
non superiore a 100 km. In tutti gli altri
casi o se il cambio è guasto, l'asse
anteriore deve essere sollevato dal
terreno.
Rivolgersi ad un'officina.
Dopo aver effettuato il traino, svitare
l'occhiello di traino.
Inserire il tappo in alto e bloccarlo in
basso.
Traino di un altro veicolo
Inserire un cacciavite nella fessura
sulla curvatura inferiore del cappello.
Sganciare il coperchio muovendo con cautela il cacciavite verso il basso.
L'occhiello di traino è riposto insieme
agli attrezzi per il veicolo 3 273.

Cura del veicolo297
Avvitare a fondo l'occhiello di traino
fino all'arresto in posizione orizzon‐
tale.
L'occhiello di ancoraggio posteriore,
che si trova nella parte inferiore del
veicolo, non deve mai essere usato
come occhiello di traino.
Collegare una fune di traino, o ancor
meglio una barra di traino, all'oc‐
chiello di traino.
L'occhiello di traino deve essere
usato solamente per trainare il vei‐
colo, e non per recuperarlo.
Attenzione
Guidare lentamente ed evitare
un'andatura a strappi. Forze di tra‐
zione eccessive potrebbero dan‐
neggiare il veicolo.
Dopo aver effettuato il traino, svitare
l'occhiello di traino.
Inserire il tappo in alto e bloccarlo in
basso.
Cura delle parti esterne
e interne
Cura delle parti esterne Serrature
Le serrature vengono lubrificate in
fabbrica con grasso per serrature di
alta qualità. Utilizzare prodotti per to‐
gliere il ghiaccio solo in caso assoluta necessità, in quanto le loro proprietà
sgrassanti influiscono negativamente
sulla funzionalità delle serrature.
Dopo aver utilizzato un prodotto di
questo tipo, rivolgersi ad un'officina per ingrassare nuovamente le serra‐
ture.
Lavaggio La vernice del veicolo è esposta a fat‐tori ambientali che la possono dan‐
neggiare. Si consiglia pertanto di la‐
vare e incerare il veicolo con regola‐
rità. Quando si usano gli autolavaggi
automatici, selezionare un pro‐
gramma che comprenda anche la ce‐
ratura.

298Cura del veicolo
Gli escrementi degli uccelli, gli insetti
morti, le resine degli alberi, il polline e simili devono essere immediata‐
mente eliminati, in quanto conten‐ gono sostanze aggressive che pos‐sono danneggiare la vernice.
All'autolavaggio, rispettare le istru‐
zioni del costruttore dell'autolavaggio stesso. Spegnere tergicristalli e tergi‐ lunotto. Rimuovere l'antenna e ac‐
cessori esterni quali portapacchi e
così via.
Se si lava il veicolo a mano, assicu‐
rarsi di risciacquare con cura anche la
parte interna dei passaruota.
Pulire anche i bordi e le rientranze delle portiere aperte e del cofano,
nonché le zone che coprono.Attenzione
Utilizzare sempre un detergente
con un pH da 4 a 9.
Non utilizzare detergenti sulle su‐
perfici bollenti.
Rivolgersi ad un'officina per ingras‐
sare le cerniere di tutte le portiere.
Non pulire il vano motore con getti di vapore o di acqua ad alta pressione.
Su veicoli con touchpad nell'em‐
blema: durante la pulizia con un'idro‐
pulitrice ad alta pressione garantire
una distanza minima di 30 cm dal por‐
tellone posteriore per impedire lo
sbloccaggio non intenzionale.
Risciacquare abbondantemente il
veicolo e asciugare con un panno di
pelle scamosciata, che deve essere
risciacquato frequentemente. Utiliz‐
zare panni di pelle scamosciata di‐
versi per la carrozzeria e i cristalli: re‐ sidui di cera sui cristalli possono osta‐
colare la visibilità.
Non usare oggetti rigidi per rimuovere
le macchie di catrame. A tale scopo
utilizzare un prodotto in spray per ri‐
muovere il catrame dalle superfici
verniciate.
Luci esterne Le coperture di protezione dei fari e di
altre luci sono di plastica. Non utiliz‐ zare agenti abrasivi o caustici, non
utilizzare raschietti per il ghiaccio e
non pulirle a secco.Lucidatura e applicazione della
cera
Applicare regolarmente la cera, al più tardi quando l'acqua non forma piùgocce sulla vernice, altrimenti que‐st'ultima si secca eccessivamente.
La lucidatura è necessaria solo se la
vernice è diventata opaca o se pre‐
senta accumuli di materiale solido.
Il lucidante per carrozzeria al silicone
forma una pellicola protettiva che non
richiede l'applicazione della cera.
Non trattare con cera o con agenti lu‐
cidanti le parti in plastica della carroz‐
zeria.
Finestrini e spazzole dei
tergicristalli
Utilizzare un panno morbido privo di
pelucchi o una pelle scamosciata as‐
sieme a un detergente per vetri e a un prodotto per la rimozione degli insetti.
Per la pulizia del lunotto posteriore,
effettuare sempre delle passate pa‐
rallele all'elemento riscaldante per
impedire eventuali danni.
