OPEL ASTRA J 2015.5 Ohjekirja (in Finnish)

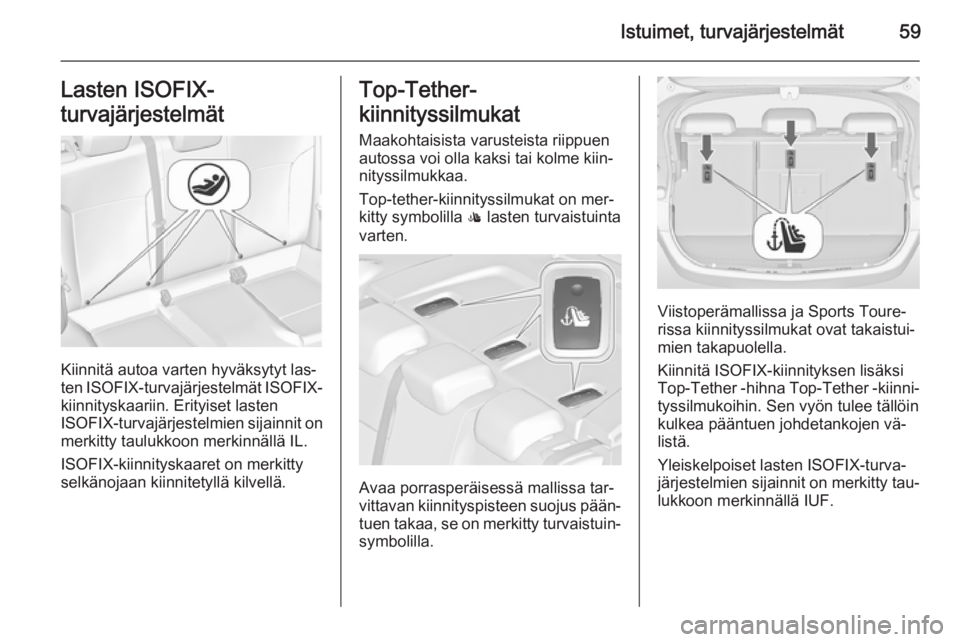

Istuimet, turvajärjestelmät59Lasten ISOFIX-
turvajärjestelmät
Kiinnitä autoa varten hyväksytyt las‐
ten ISOFIX -turvajärjestelmät ISOFIX-
kiinnityskaariin. Erityiset lasten
ISOFIX -turvajärjestelmien sijainnit on
merkitty taulukkoon merkinnällä IL.
ISOFIX-kiinnityskaaret on merkitty
selkänojaan kiinnitetyllä kilvellä.
Top-Tether-
kiinnityssilmukat
Maakohtaisista varusteista riippuen
autossa voi olla kaksi tai kolme kiin‐ nityssilmukkaa.
Top-tether-kiinnityssilmukat on mer‐
kitty symbolilla : lasten turvaistuinta
varten.
Avaa porrasperäisessä mallissa tar‐
vittavan kiinnityspisteen suojus pään‐
tuen takaa, se on merkitty turvaistuin‐
symbolilla.
Viistoperämallissa ja Sports Toure‐
rissa kiinnityssilmukat ovat takaistui‐ mien takapuolella.
Kiinnitä ISOFIX-kiinnityksen lisäksi
Top-Tether -hihna Top-Tether -kiinni‐
tyssilmukoihin. Sen vyön tulee tällöin
kulkea pääntuen johdetankojen vä‐
listä.
Yleiskelpoiset lasten ISOFIX-turva‐
järjestelmien sijainnit on merkitty tau‐
lukkoon merkinnällä IUF.

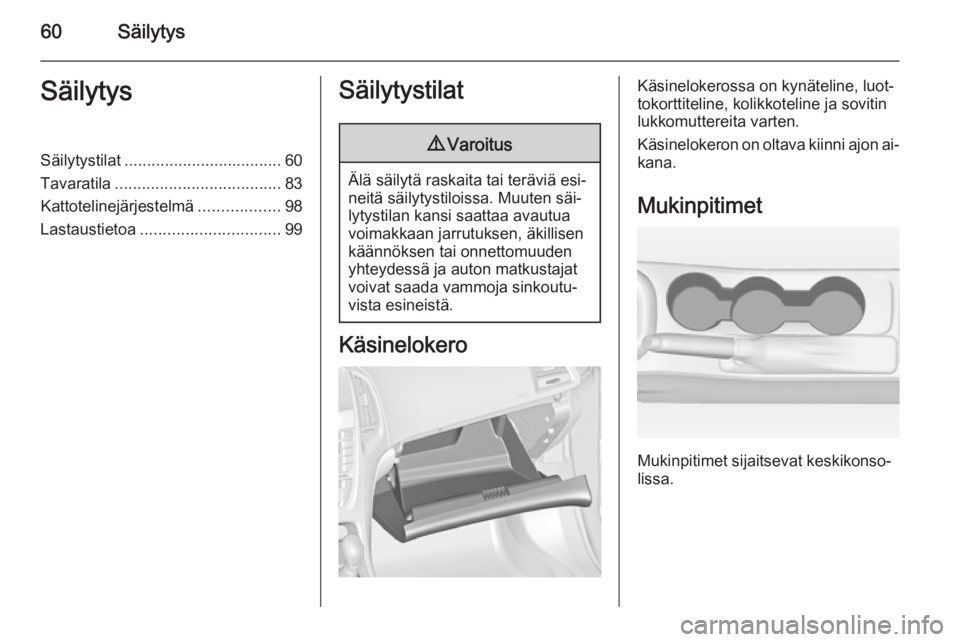

60SäilytysSäilytysSäilytystilat................................... 60
Tavaratila ..................................... 83
Kattotelinejärjestelmä ..................98
Lastaustietoa ............................... 99Säilytystilat9Varoitus
Älä säilytä raskaita tai teräviä esi‐
neitä säilytystiloissa. Muuten säi‐
lytystilan kansi saattaa avautua
voimakkaan jarrutuksen, äkillisen
käännöksen tai onnettomuuden
yhteydessä ja auton matkustajat
voivat saada vammoja sinkoutu‐
vista esineistä.
Käsinelokero
Käsinelokerossa on kynäteline, luot‐
tokorttiteline, kolikkoteline ja sovitin
lukkomuttereita varten.
Käsinelokeron on oltava kiinni ajon ai‐
kana.
Mukinpitimet
Mukinpitimet sijaitsevat keskikonso‐
lissa.

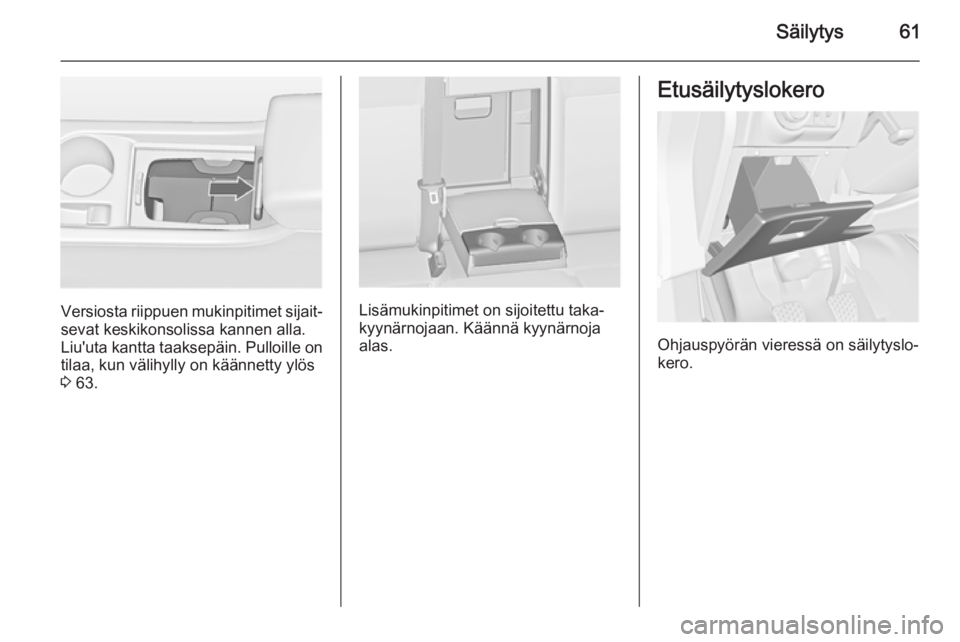

Säilytys61
Versiosta riippuen mukinpitimet sijait‐
sevat keskikonsolissa kannen alla.
Liu'uta kantta taaksepäin. Pulloille on tilaa, kun välihylly on käännetty ylös
3 63.Lisämukinpitimet on sijoitettu taka‐
kyynärnojaan. Käännä kyynärnoja
alas.
Etusäilytyslokero
Ohjauspyörän vieressä on säilytyslo‐
kero.

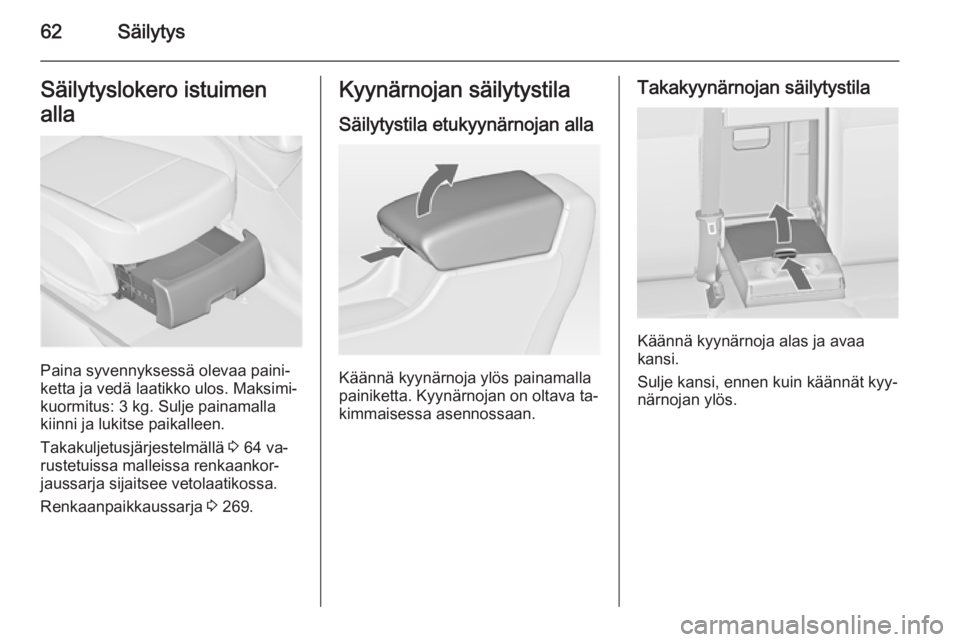

62SäilytysSäilytyslokero istuimen
alla
Paina syvennyksessä olevaa paini‐
ketta ja vedä laatikko ulos. Maksimi‐
kuormitus: 3 kg. Sulje painamalla
kiinni ja lukitse paikalleen.
Takakuljetusjärjestelmällä 3 64 va‐
rustetuissa malleissa renkaankor‐
jaussarja sijaitsee vetolaatikossa.
Renkaanpaikkaussarja 3 269.
Kyynärnojan säilytystila
Säilytystila etukyynärnojan alla
Käännä kyynärnoja ylös painamalla
painiketta. Kyynärnojan on oltava ta‐
kimmaisessa asennossaan.
Takakyynärnojan säilytystila
Käännä kyynärnoja alas ja avaa
kansi.
Sulje kansi, ennen kuin käännät kyy‐ närnojan ylös.

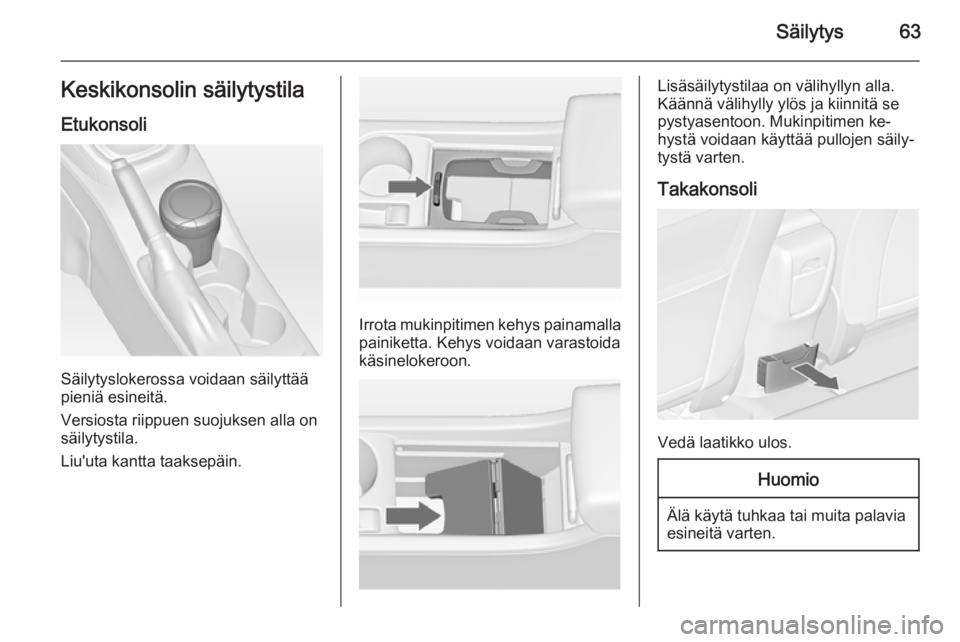

Säilytys63Keskikonsolin säilytystilaEtukonsoli
Säilytyslokerossa voidaan säilyttää
pieniä esineitä.
Versiosta riippuen suojuksen alla on säilytystila.
Liu'uta kantta taaksepäin.
Irrota mukinpitimen kehys painamalla
painiketta. Kehys voidaan varastoida
käsinelokeroon.
Lisäsäilytystilaa on välihyllyn alla.
Käännä välihylly ylös ja kiinnitä se
pystyasentoon. Mukinpitimen ke‐
hystä voidaan käyttää pullojen säily‐
tystä varten.
Takakonsoli
Vedä laatikko ulos.
Huomio
Älä käytä tuhkaa tai muita palavia
esineitä varten.

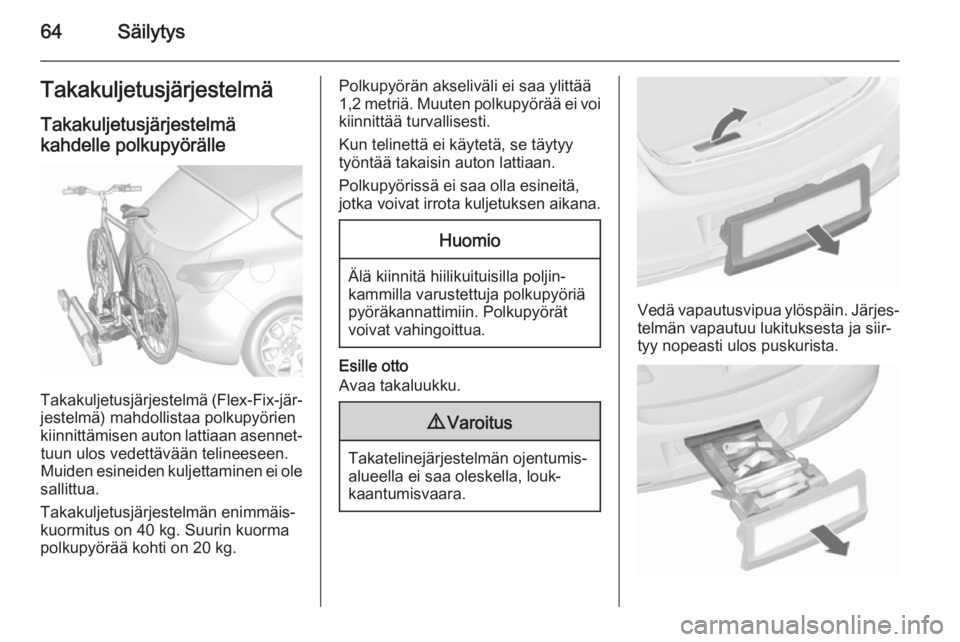

64SäilytysTakakuljetusjärjestelmäTakakuljetusjärjestelmä
kahdelle polkupyörälle
Takakuljetusjärjestelmä (Flex-Fix-jär‐
jestelmä) mahdollistaa polkupyörien
kiinnittämisen auton lattiaan asennet‐ tuun ulos vedettävään telineeseen.
Muiden esineiden kuljettaminen ei ole
sallittua.
Takakuljetusjärjestelmän enimmäis‐
kuormitus on 40 kg. Suurin kuorma
polkupyörää kohti on 20 kg.
Polkupyörän akseliväli ei saa ylittää
1,2 metriä. Muuten polkupyörää ei voi kiinnittää turvallisesti.
Kun telinettä ei käytetä, se täytyy
työntää takaisin auton lattiaan.
Polkupyörissä ei saa olla esineitä,
jotka voivat irrota kuljetuksen aikana.Huomio
Älä kiinnitä hiilikuituisilla poljin‐ kammilla varustettuja polkupyöriä
pyöräkannattimiin. Polkupyörät
voivat vahingoittua.
Esille otto
Avaa takaluukku.
9 Varoitus
Takatelinejärjestelmän ojentumis‐
alueella ei saa oleskella, louk‐
kaantumisvaara.
Vedä vapautusvipua ylöspäin. Järjes‐ telmän vapautuu lukituksesta ja siir‐
tyy nopeasti ulos puskurista.

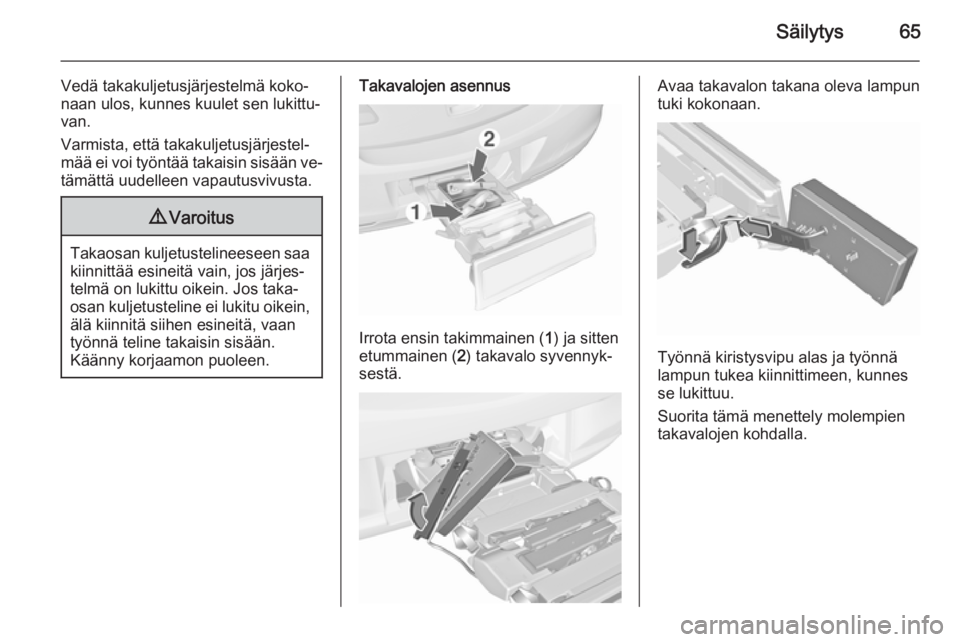

Säilytys65
Vedä takakuljetusjärjestelmä koko‐
naan ulos, kunnes kuulet sen lukittu‐
van.
Varmista, että takakuljetusjärjestel‐
mää ei voi työntää takaisin sisään ve‐ tämättä uudelleen vapautusvivusta.9 Varoitus
Takaosan kuljetustelineeseen saa
kiinnittää esineitä vain, jos järjes‐
telmä on lukittu oikein. Jos taka‐
osan kuljetusteline ei lukitu oikein,
älä kiinnitä siihen esineitä, vaan
työnnä teline takaisin sisään.
Käänny korjaamon puoleen.
Takavalojen asennus
Irrota ensin takimmainen ( 1) ja sitten
etummainen ( 2) takavalo syvennyk‐
sestä.
Avaa takavalon takana oleva lampun
tuki kokonaan.
Työnnä kiristysvipu alas ja työnnä
lampun tukea kiinnittimeen, kunnes
se lukittuu.
Suorita tämä menettely molempien
takavalojen kohdalla.

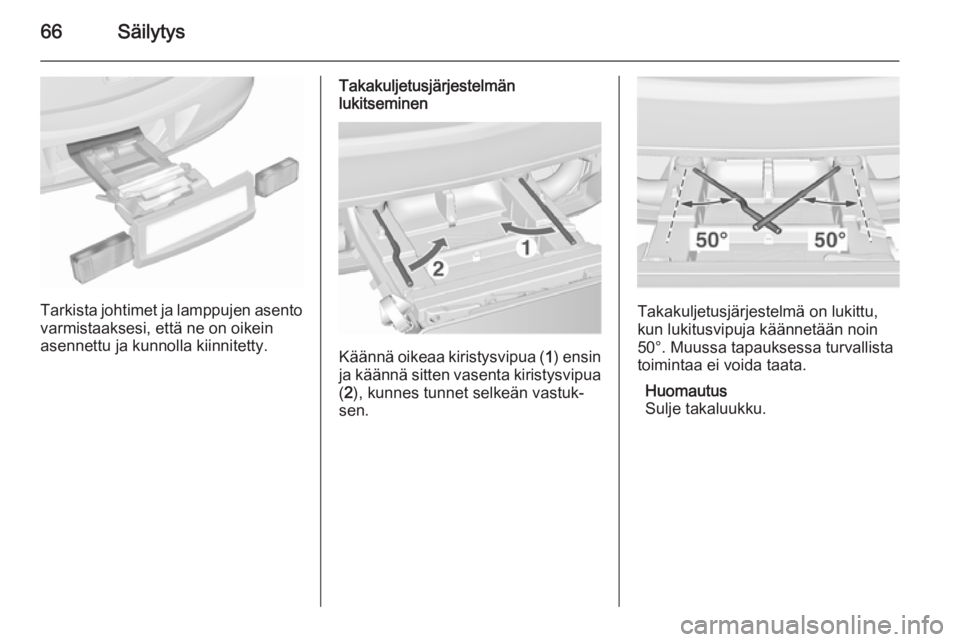

66Säilytys
Tarkista johtimet ja lamppujen asento
varmistaaksesi, että ne on oikein
asennettu ja kunnolla kiinnitetty.
Takakuljetusjärjestelmän
lukitseminen
Käännä oikeaa kiristysvipua ( 1) ensin
ja käännä sitten vasenta kiristysvipua
( 2 ), kunnes tunnet selkeän vastuk‐
sen.
Takakuljetusjärjestelmä on lukittu,
kun lukitusvipuja käännetään noin
50°. Muussa tapauksessa turvallista
toimintaa ei voida taata.
Huomautus
Sulje takaluukku.

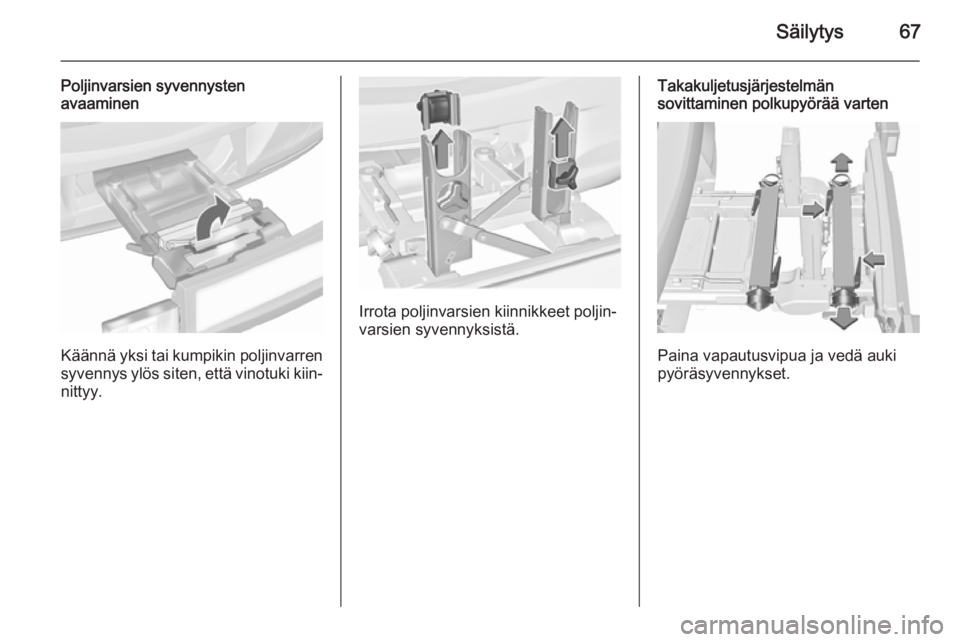

Säilytys67
Poljinvarsien syvennysten
avaaminen
Käännä yksi tai kumpikin poljinvarren
syvennys ylös siten, että vinotuki kiin‐
nittyy.
Irrota poljinvarsien kiinnikkeet poljin‐
varsien syvennyksistä.
Takakuljetusjärjestelmän
sovittaminen polkupyörää varten
Paina vapautusvipua ja vedä auki
pyöräsyvennykset.

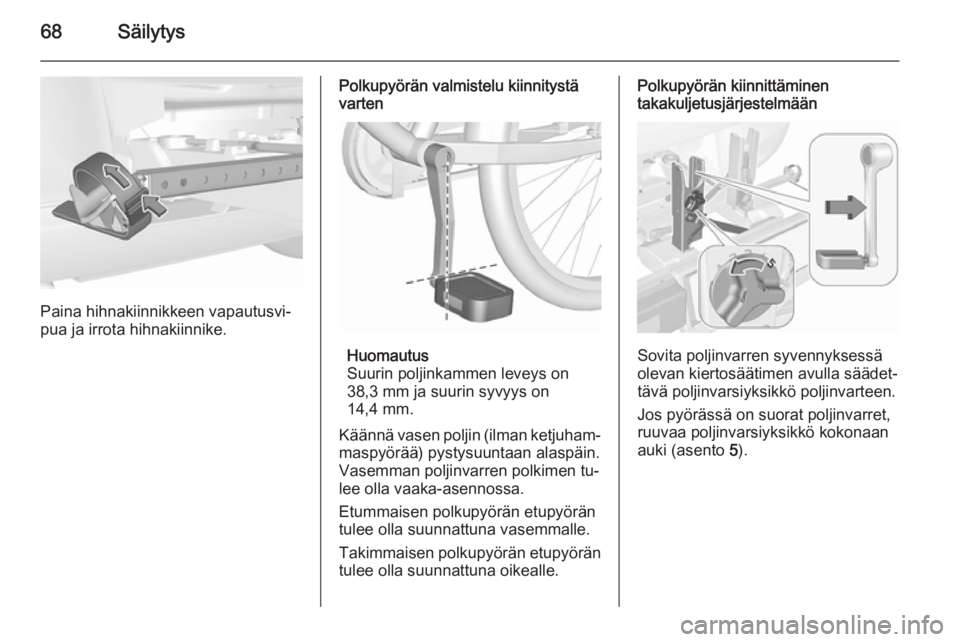

68Säilytys
Paina hihnakiinnikkeen vapautusvi‐
pua ja irrota hihnakiinnike.
Polkupyörän valmistelu kiinnitystä
varten
Huomautus
Suurin poljinkammen leveys on
38,3 mm ja suurin syvyys on
14,4 mm.
Käännä vasen poljin (ilman ketjuham‐ maspyörää) pystysuuntaan alaspäin.
Vasemman poljinvarren polkimen tu‐
lee olla vaaka-asennossa.
Etummaisen polkupyörän etupyörän
tulee olla suunnattuna vasemmalle.
Takimmaisen polkupyörän etupyörän
tulee olla suunnattuna oikealle.
Polkupyörän kiinnittäminen
takakuljetusjärjestelmään
Sovita poljinvarren syvennyksessä
olevan kiertosäätimen avulla säädet‐
tävä poljinvarsiyksikkö poljinvarteen.
Jos pyörässä on suorat poljinvarret,
ruuvaa poljinvarsiyksikkö kokonaan
auki (asento 5).
