Säilytys79
ensimmäisen polkupyörän koh‐
dalla. Kiinnikkeet tulee kiinnittää
rinnakkain.
Käytä pitkää kiinnikettä kiinnit‐
tääksesi toisen polkupyörän teli‐
neeseen.
Käytä pidempää lisävarustekiinni‐
kettä kiinnittääksesi kolmannen
polkupyörän telineeseen.
Käytä lyhyttä lisävarustekiinni‐
kettä neljännen polkupyörän kiin‐
nittämiseen. Kiinnike täytyy kiin‐
nittää kolmannen ja neljännen
polkupyörän runkojen väliin.
6. Kiinnitä lisäksi neljännen polku‐ pyörän molemmat pyörät kiinni‐
tyshihnoilla pyöräkiinnikkeisiin.
On suositeltavaa kiinnittää varoitus‐
merkki takimmaiseen polkupyörään
havaittavuuden parantamiseksi.
Takakuljetusjärjestelmän
kääntäminen taaksepäin
Takakuljetusjärjestelmä voidaan
kääntää taaksepäin haluttaessa
päästä tavaratilaan.
■ Ilman kiinnitettyä sovitinta:
Paina vapautusvipua ( 1) ja pidä sitä
paikallaan.
Vedä telinettä ( 2) taaksepäin taka‐
kuljetusjärjestelmän kääntämi‐
seksi.
■ Sovittimen ollessa kiinnitettynä:

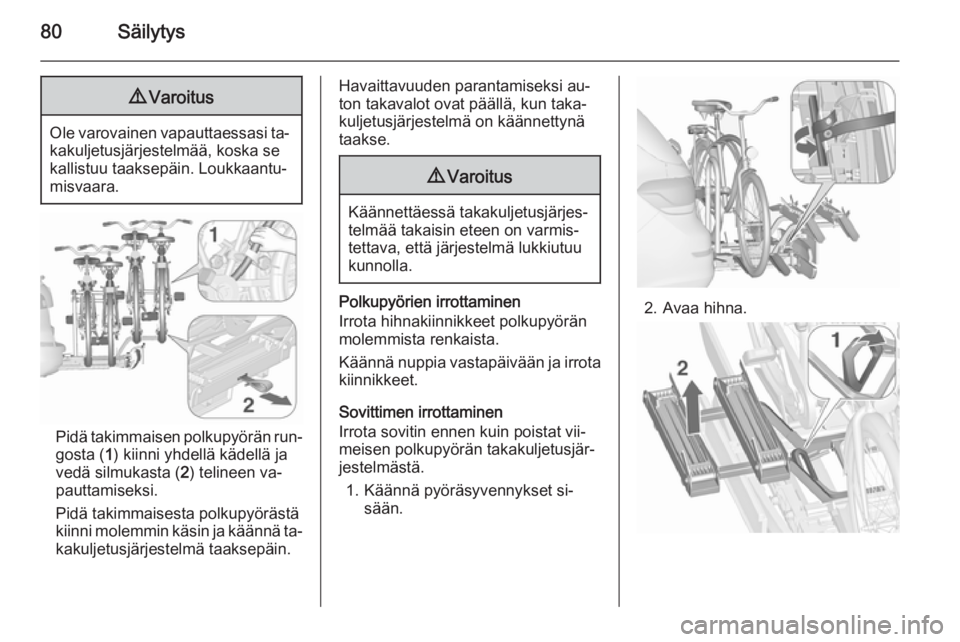

80Säilytys9Varoitus
Ole varovainen vapauttaessasi ta‐
kakuljetusjärjestelmää, koska sekallistuu taaksepäin. Loukkaantu‐
misvaara.
Pidä takimmaisen polkupyörän run‐ gosta ( 1) kiinni yhdellä kädellä ja
vedä silmukasta ( 2) telineen va‐
pauttamiseksi.
Pidä takimmaisesta polkupyörästä
kiinni molemmin käsin ja käännä ta‐
kakuljetusjärjestelmä taaksepäin.
Havaittavuuden parantamiseksi au‐ ton takavalot ovat päällä, kun taka‐
kuljetusjärjestelmä on käännettynä
taakse.9 Varoitus
Käännettäessä takakuljetusjärjes‐
telmää takaisin eteen on varmis‐ tettava, että järjestelmä lukkiutuu
kunnolla.
Polkupyörien irrottaminen
Irrota hihnakiinnikkeet polkupyörän
molemmista renkaista.
Käännä nuppia vastapäivään ja irrota kiinnikkeet.
Sovittimen irrottaminen
Irrota sovitin ennen kuin poistat vii‐
meisen polkupyörän takakuljetusjär‐
jestelmästä.
1. Käännä pyöräsyvennykset si‐ sään.2. Avaa hihna.

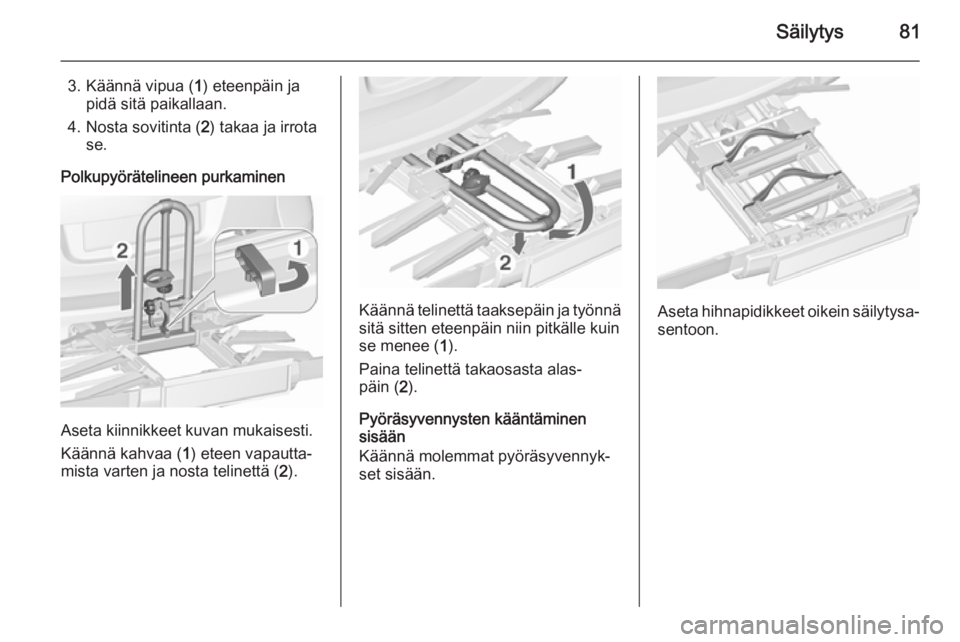

Säilytys81
3. Käännä vipua (1) eteenpäin ja
pidä sitä paikallaan.
4. Nosta sovitinta ( 2) takaa ja irrota
se.
Polkupyörätelineen purkaminen
Aseta kiinnikkeet kuvan mukaisesti.
Käännä kahvaa ( 1) eteen vapautta‐
mista varten ja nosta telinettä ( 2).
Käännä telinettä taaksepäin ja työnnä
sitä sitten eteenpäin niin pitkälle kuin se menee ( 1).
Paina telinettä takaosasta alas‐
päin ( 2).
Pyöräsyvennysten kääntäminen
sisään
Käännä molemmat pyöräsyvennyk‐
set sisään.Aseta hihnapidikkeet oikein säilytysa‐ sentoon.

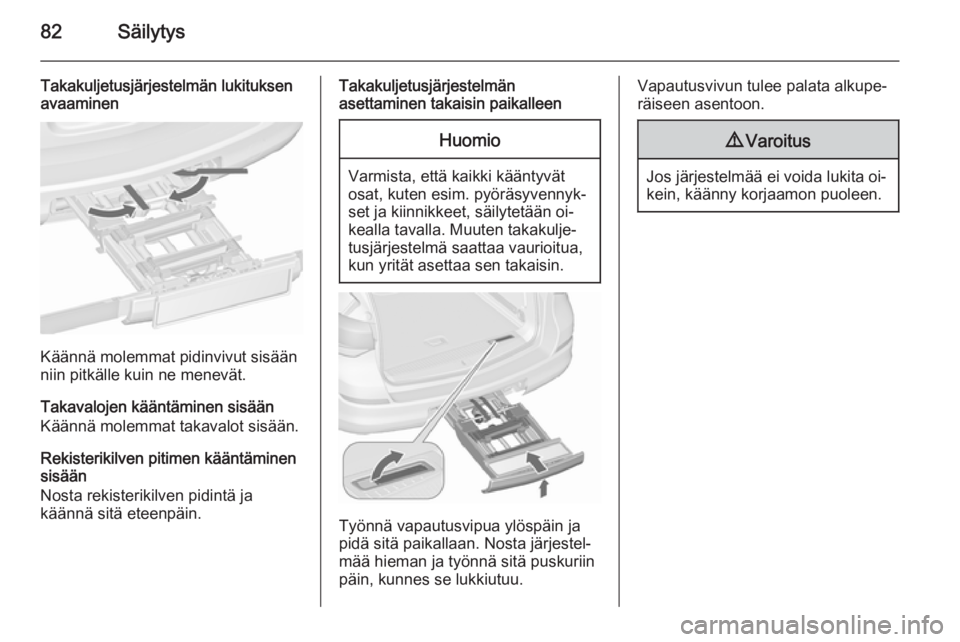

82Säilytys
Takakuljetusjärjestelmän lukituksen
avaaminen
Käännä molemmat pidinvivut sisään
niin pitkälle kuin ne menevät.
Takavalojen kääntäminen sisään
Käännä molemmat takavalot sisään.
Rekisterikilven pitimen kääntäminen
sisään
Nosta rekisterikilven pidintä ja
käännä sitä eteenpäin.
Takakuljetusjärjestelmän
asettaminen takaisin paikalleenHuomio
Varmista, että kaikki kääntyvät
osat, kuten esim. pyöräsyvennyk‐
set ja kiinnikkeet, säilytetään oi‐
kealla tavalla. Muuten takakulje‐
tusjärjestelmä saattaa vaurioitua,
kun yrität asettaa sen takaisin.
Työnnä vapautusvipua ylöspäin ja
pidä sitä paikallaan. Nosta järjestel‐
mää hieman ja työnnä sitä puskuriin
päin, kunnes se lukkiutuu.
Vapautusvivun tulee palata alkupe‐
räiseen asentoon.9 Varoitus
Jos järjestelmää ei voida lukita oi‐
kein, käänny korjaamon puoleen.

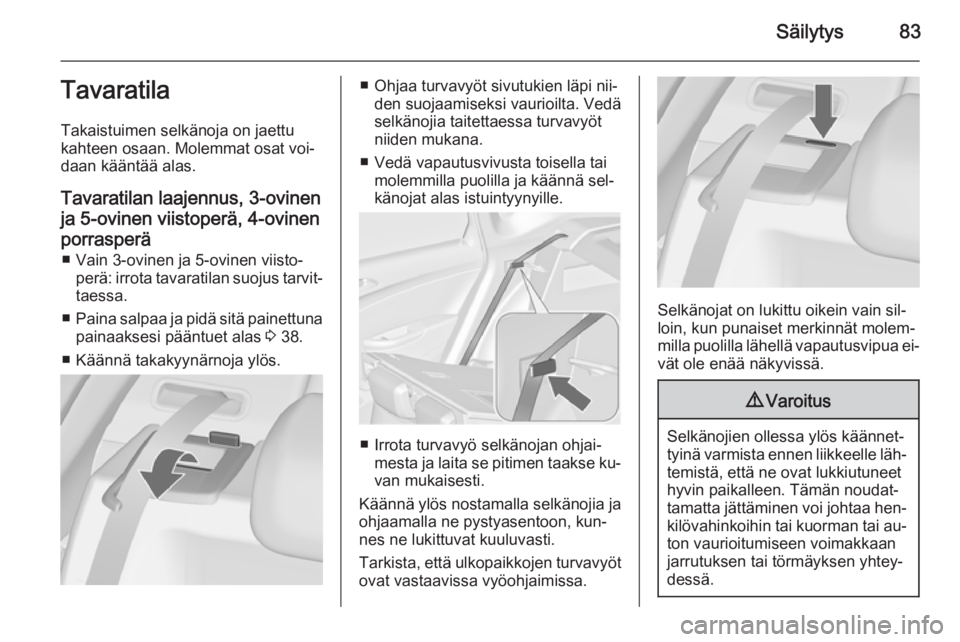

Säilytys83Tavaratila
Takaistuimen selkänoja on jaettu
kahteen osaan. Molemmat osat voi‐
daan kääntää alas.
Tavaratilan laajennus, 3-ovinen ja 5-ovinen viistoperä, 4-ovinen
porrasperä ■ Vain 3-ovinen ja 5-ovinen viisto‐ perä: irrota tavaratilan suojus tarvit‐
taessa.
■ Paina salpaa ja pidä sitä painettuna
painaaksesi pääntuet alas 3 38.
■ Käännä takakyynärnoja ylös.■ Ohjaa turvavyöt sivutukien läpi nii‐ den suojaamiseksi vaurioilta. Vedä
selkänojia taitettaessa turvavyöt niiden mukana.
■ Vedä vapautusvivusta toisella tai molemmilla puolilla ja käännä sel‐
känojat alas istuintyynyille.
■ Irrota turvavyö selkänojan ohjai‐ mesta ja laita se pitimen taakse ku‐
van mukaisesti.
Käännä ylös nostamalla selkänojia ja
ohjaamalla ne pystyasentoon, kun‐
nes ne lukittuvat kuuluvasti.
Tarkista, että ulkopaikkojen turvavyöt
ovat vastaavissa vyöohjaimissa.
Selkänojat on lukittu oikein vain sil‐
loin, kun punaiset merkinnät molem‐
milla puolilla lähellä vapautusvipua ei‐
vät ole enää näkyvissä.
9 Varoitus
Selkänojien ollessa ylös käännet‐
tyinä varmista ennen liikkeelle läh‐ temistä, että ne ovat lukkiutuneet
hyvin paikalleen. Tämän noudat‐
tamatta jättäminen voi johtaa hen‐
kilövahinkoihin tai kuorman tai au‐
ton vaurioitumiseen voimakkaan
jarrutuksen tai törmäyksen yhtey‐
dessä.

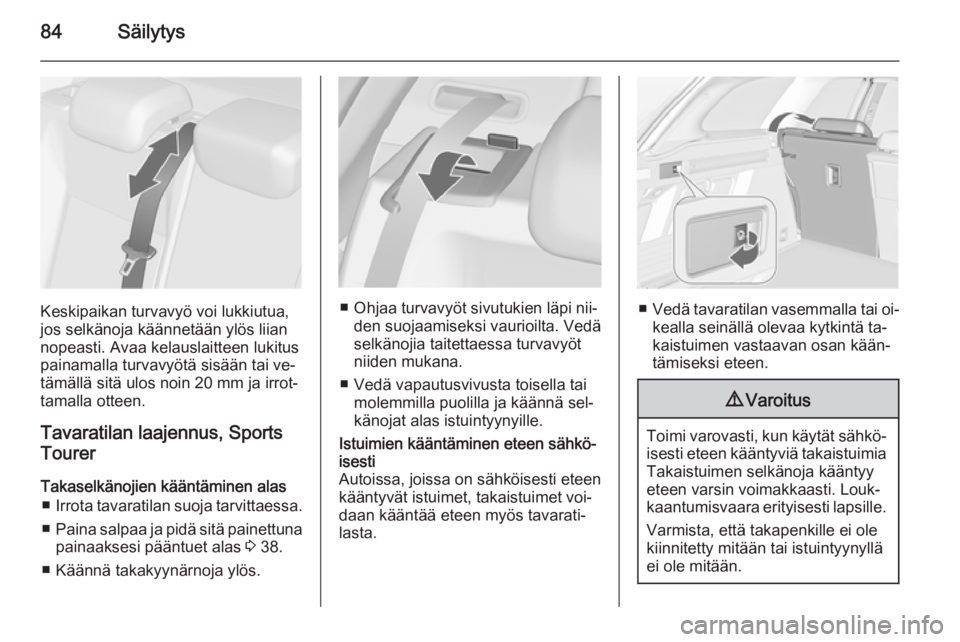

84Säilytys
Keskipaikan turvavyö voi lukkiutua,
jos selkänoja käännetään ylös liian
nopeasti. Avaa kelauslaitteen lukitus
painamalla turvavyötä sisään tai ve‐
tämällä sitä ulos noin 20 mm ja irrot‐
tamalla otteen.
Tavaratilan laajennus, Sports
Tourer
Takaselkänojien kääntäminen alas ■ Irrota tavaratilan suoja tarvittaessa.
■ Paina salpaa ja pidä sitä painettuna
painaaksesi pääntuet alas 3 38.
■ Käännä takakyynärnoja ylös.■ Ohjaa turvavyöt sivutukien läpi nii‐ den suojaamiseksi vaurioilta. Vedä
selkänojia taitettaessa turvavyöt
niiden mukana.
■ Vedä vapautusvivusta toisella tai molemmilla puolilla ja käännä sel‐
känojat alas istuintyynyille.
Istuimien kääntäminen eteen sähkö‐
isesti
Autoissa, joissa on sähköisesti eteen
kääntyvät istuimet, takaistuimet voi‐
daan kääntää eteen myös tavarati‐
lasta.
■ Vedä tavaratilan vasemmalla tai oi‐
kealla seinällä olevaa kytkintä ta‐
kaistuimen vastaavan osan kään‐
tämiseksi eteen.
9 Varoitus
Toimi varovasti, kun käytät sähkö‐
isesti eteen kääntyviä takaistuimia Takaistuimen selkänoja kääntyy
eteen varsin voimakkaasti. Louk‐
kaantumisvaara erityisesti lapsille.
Varmista, että takapenkille ei ole
kiinnitetty mitään tai istuintyynyllä
ei ole mitään.

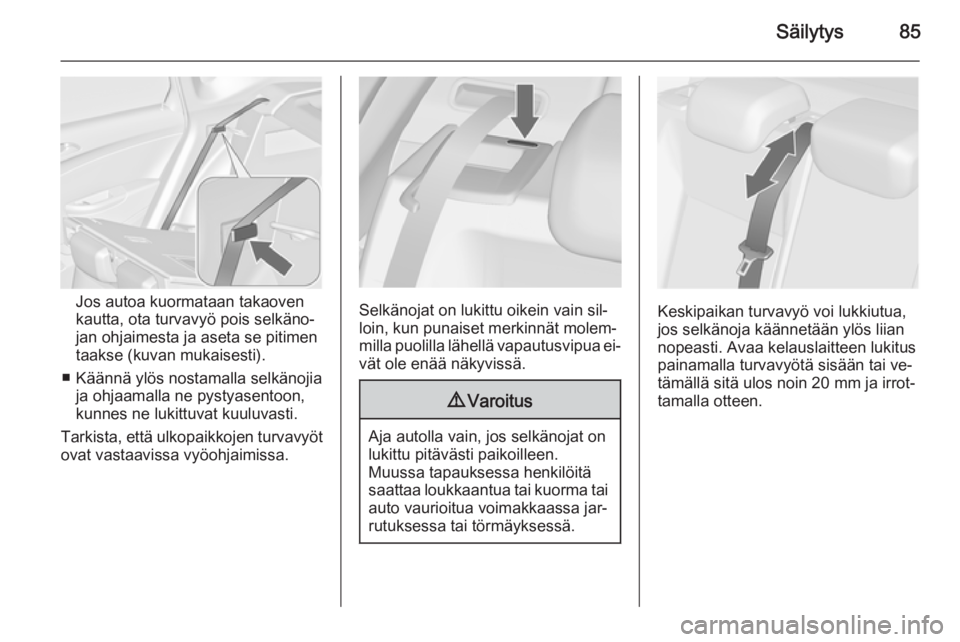

Säilytys85
Jos autoa kuormataan takaovenkautta, ota turvavyö pois selkäno‐
jan ohjaimesta ja aseta se pitimen
taakse (kuvan mukaisesti).
■ Käännä ylös nostamalla selkänojia ja ohjaamalla ne pystyasentoon,
kunnes ne lukittuvat kuuluvasti.
Tarkista, että ulkopaikkojen turvavyöt
ovat vastaavissa vyöohjaimissa.Selkänojat on lukittu oikein vain sil‐
loin, kun punaiset merkinnät molem‐
milla puolilla lähellä vapautusvipua ei‐
vät ole enää näkyvissä.
9 Varoitus
Aja autolla vain, jos selkänojat on
lukittu pitävästi paikoilleen.
Muussa tapauksessa henkilöitä
saattaa loukkaantua tai kuorma tai auto vaurioitua voimakkaassa jar‐rutuksessa tai törmäyksessä.
Keskipaikan turvavyö voi lukkiutua,
jos selkänoja käännetään ylös liian
nopeasti. Avaa kelauslaitteen lukitus
painamalla turvavyötä sisään tai ve‐
tämällä sitä ulos noin 20 mm ja irrot‐
tamalla otteen.

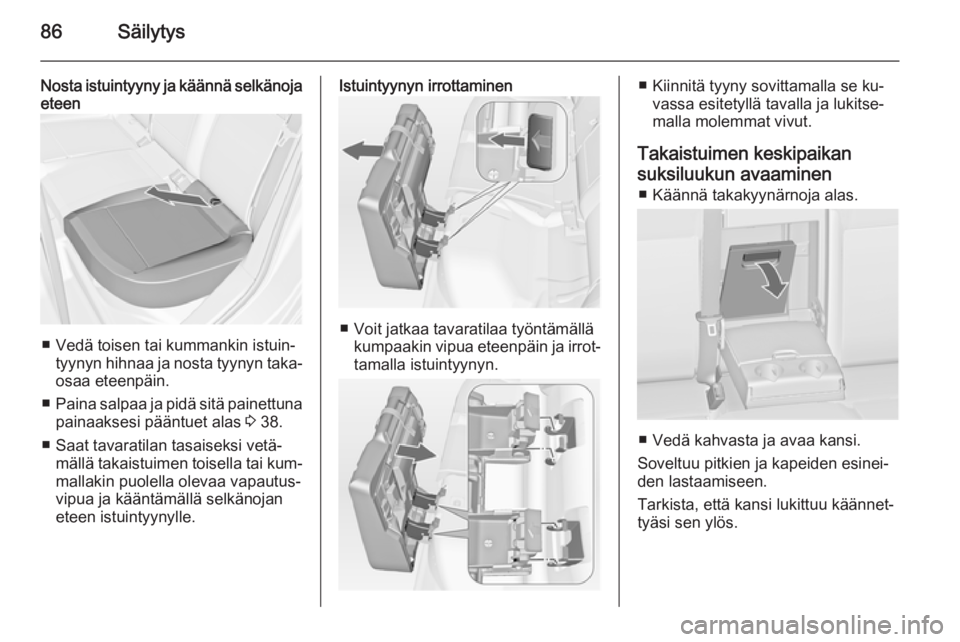

86Säilytys
Nosta istuintyyny ja käännä selkänojaeteen
■ Vedä toisen tai kummankin istuin‐
tyynyn hihnaa ja nosta tyynyn taka‐
osaa eteenpäin.
■ Paina salpaa ja pidä sitä painettuna
painaaksesi pääntuet alas 3 38.
■ Saat tavaratilan tasaiseksi vetä‐ mällä takaistuimen toisella tai kum‐mallakin puolella olevaa vapautus‐
vipua ja kääntämällä selkänojan
eteen istuintyynylle.
Istuintyynyn irrottaminen
■ Voit jatkaa tavaratilaa työntämällä kumpaakin vipua eteenpäin ja irrot‐
tamalla istuintyynyn.
■ Kiinnitä tyyny sovittamalla se ku‐ vassa esitetyllä tavalla ja lukitse‐
malla molemmat vivut.
Takaistuimen keskipaikan suksiluukun avaaminen ■ Käännä takakyynärnoja alas.
■ Vedä kahvasta ja avaa kansi.
Soveltuu pitkien ja kapeiden esinei‐
den lastaamiseen.
Tarkista, että kansi lukittuu käännet‐
tyäsi sen ylös.

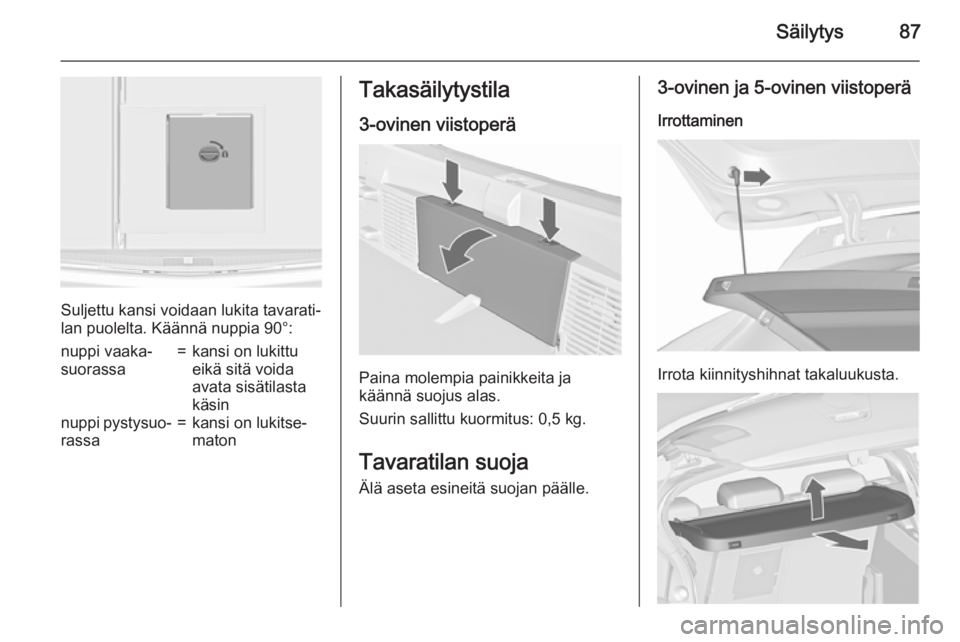

Säilytys87
Suljettu kansi voidaan lukita tavarati‐
lan puolelta. Käännä nuppia 90°:
nuppi vaaka‐
suorassa=kansi on lukittu
eikä sitä voida
avata sisätilasta
käsinnuppi pystysuo‐ rassa=kansi on lukitse‐
matonTakasäilytystila
3-ovinen viistoperä
Paina molempia painikkeita ja
käännä suojus alas.
Suurin sallittu kuormitus: 0,5 kg.
Tavaratilan suoja Älä aseta esineitä suojan päälle.
3-ovinen ja 5-ovinen viistoperä
Irrottaminen
Irrota kiinnityshihnat takaluukusta.

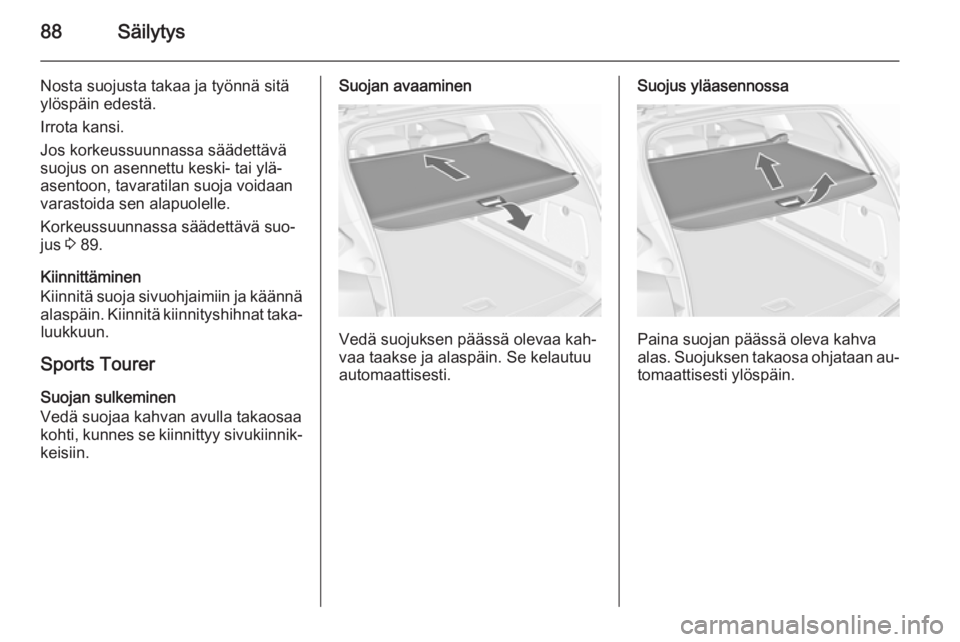

88Säilytys
Nosta suojusta takaa ja työnnä sitä
ylöspäin edestä.
Irrota kansi.
Jos korkeussuunnassa säädettävä
suojus on asennettu keski- tai ylä‐
asentoon, tavaratilan suoja voidaan
varastoida sen alapuolelle.
Korkeussuunnassa säädettävä suo‐
jus 3 89.
Kiinnittäminen
Kiinnitä suoja sivuohjaimiin ja käännä alaspäin. Kiinnitä kiinnityshihnat taka‐luukkuun.
Sports Tourer
Suojan sulkeminen
Vedä suojaa kahvan avulla takaosaa
kohti, kunnes se kiinnittyy sivukiinnik‐ keisiin.Suojan avaaminen
Vedä suojuksen päässä olevaa kah‐
vaa taakse ja alaspäin. Se kelautuu
automaattisesti.
Suojus yläasennossa
Paina suojan päässä oleva kahva
alas. Suojuksen takaosa ohjataan au‐
tomaattisesti ylöspäin.
