OPEL ASTRA J 2015.5 Uživatelská příručka (in Czech)

Úložné prostory79

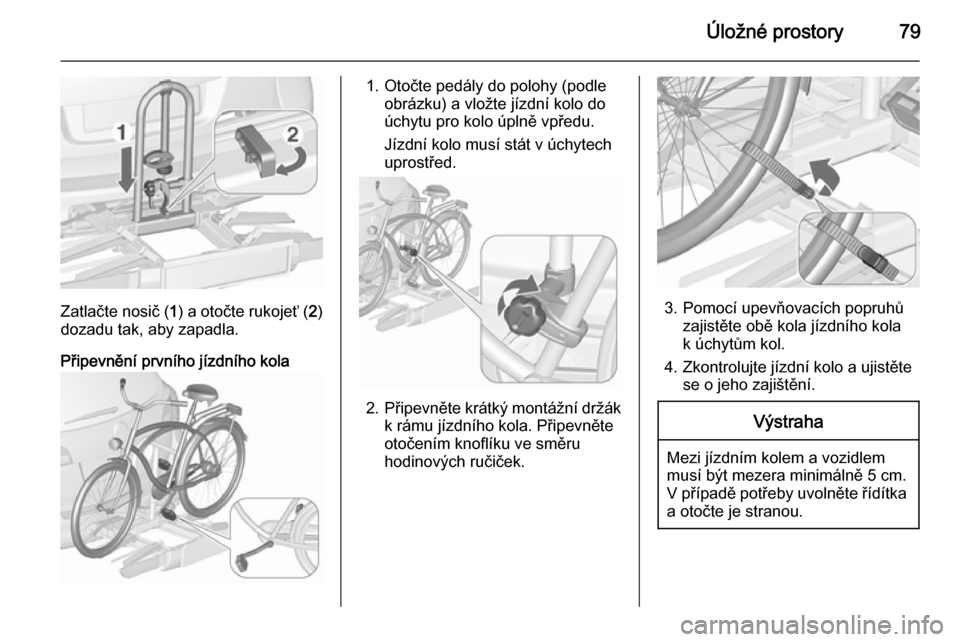

Zatlačte nosič (1) a otočte rukojeť ( 2)
dozadu tak, aby zapadla.
Připevnění prvního jízdního kola
1. Otočte pedály do polohy (podle obrázku) a vložte jízdní kolo do
úchytu pro kolo úplně vpředu.
Jízdní kolo musí stát v úchytech
uprostřed.
2. Připevněte krátký montážní držák
k rámu jízdního kola. Připevněte
otočením knoflíku ve směru
hodinových ručiček.
3. Pomocí upevňovacích popruhů zajistěte obě kola jízdního kola
k úchytům kol.
4. Zkontrolujte jízdní kolo a ujistěte se o jeho zajištění.
Výstraha
Mezi jízdním kolem a vozidlem
musí být mezera minimálně 5 cm.
V případě potřeby uvolněte řídítka a otočte je stranou.

80Úložné prostory

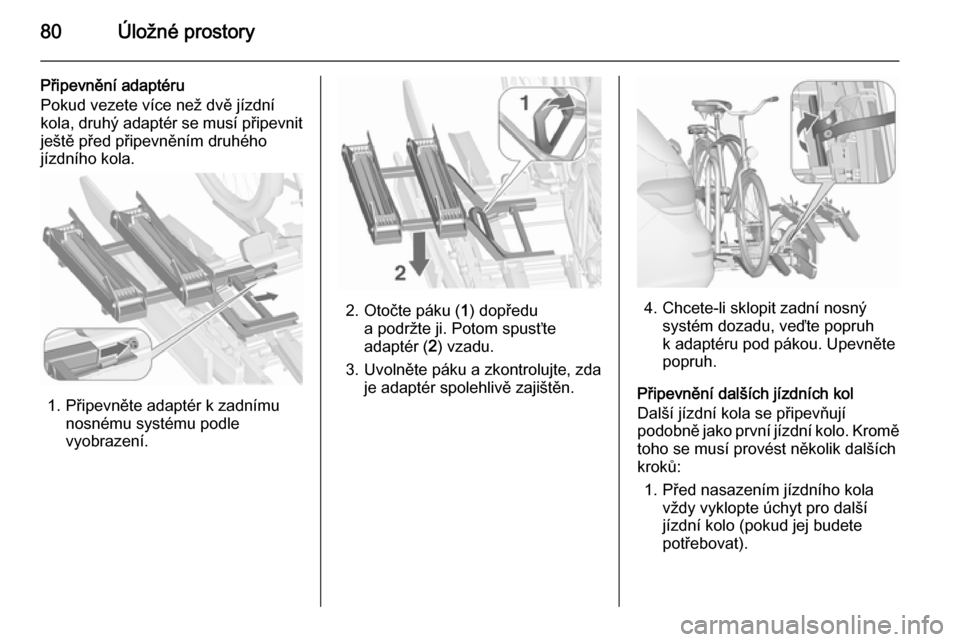

Připevnění adaptéru
Pokud vezete více než dvě jízdní
kola, druhý adaptér se musí připevnit ještě před připevněním druhého
jízdního kola.
1. Připevněte adaptér k zadnímu
nosnému systému podle
vyobrazení.
2. Otočte páku ( 1) dopředu
a podržte ji. Potom spusťte
adaptér ( 2) vzadu.
3. Uvolněte páku a zkontrolujte, zda je adaptér spolehlivě zajištěn.4. Chcete-li sklopit zadní nosnýsystém dozadu, veďte popruh
k adaptéru pod pákou. Upevněte
popruh.
Připevnění dalších jízdních kol
Další jízdní kola se připevňují
podobně jako první jízdní kolo. Kromě toho se musí provést několik dalších
kroků:
1. Před nasazením jízdního kola vždy vyklopte úchyt pro další
jízdní kolo (pokud jej budete
potřebovat).

Úložné prostory81
2. Před nasazením jízdního kolavždy otočte pedály do vhodné
polohy.

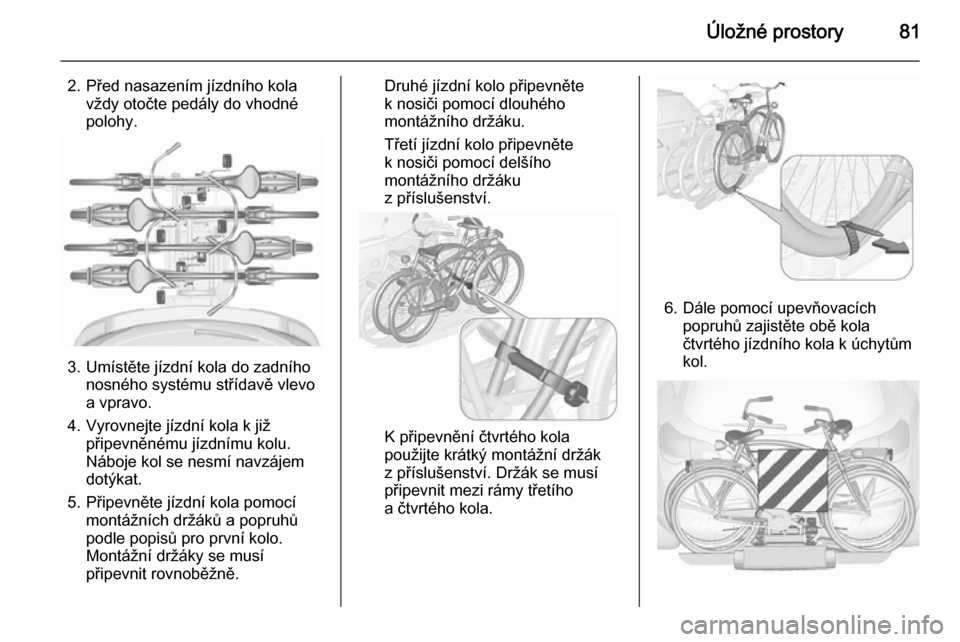

3. Umístěte jízdní kola do zadního nosného systému střídavě vlevo
a vpravo.
4. Vyrovnejte jízdní kola k již připevněnému jízdnímu kolu.
Náboje kol se nesmí navzájem
dotýkat.
5. Připevněte jízdní kola pomocí montážních držáků a popruhů
podle popisů pro první kolo.
Montážní držáky se musí připevnit rovnoběžně.
Druhé jízdní kolo připevnětek nosiči pomocí dlouhého
montážního držáku.
Třetí jízdní kolo připevněte
k nosiči pomocí delšího
montážního držáku
z příslušenství.
K připevnění čtvrtého kola
použijte krátký montážní držák
z příslušenství. Držák se musí
připevnit mezi rámy třetího
a čtvrtého kola.
6. Dále pomocí upevňovacích popruhů zajistěte obě kola
čtvrtého jízdního kola k úchytům
kol.

82Úložné prostory
Pro zlepšení viditelnosti
doporučujeme na jízdní kolo vzadu
připevnit výstražnou ceduli.
Sklopení zadního nosného systému dozadu
Aby byl přístupný zavazadlový
prostor, zadní nosný systém se musí
sklopit dozadu.
■ Bez připevněného adaptéru:
Potlačte páku ( 1), uvolněte
a podržte ji.
Vytáhněte nosič ( 2) dozadu
a sklopte zadní nosný systém.
■ S připevněným adaptérem:9 Varování
Dávejte pozor při vypojování
zadního nosného systému,
protože se systém nakloní
dozadu. Riziko poranění.
Podržte rám ( 1) kola úplně vzadu
jednou rukou, vytáhněte poutko ( 2)
a rám vyklesněte.
Podržte kolo úplně vzadu oběma
rukama a sklopte zadní nosný
systém dozadu.
Jakmile se zadní nosný systém sklopí
zpátky, aktivují se koncová světla,
aby byl vůz lépe vidět.9 Varování
Při opětovném vyklápění zadního
nosného systému dopředu musí systém spolehlivě zaklesnout.
Demontáž jízdních kol
Povolte upevňovací popruhy obou kol
jízdního kola.
Otočte knoflíkem proti směru
hodinových ručiček a sundejte
montážní držáky.
Odpojování adaptéru
Než sundáte poslední jízdní kolo, které zůstalo v zadním nosném
systému, musíte odpojit adaptér.
1. Sklopte úchyty kol dovnitř.

Úložné prostory83
2. Sundejte popruh.
3. Otočte páku (1) dopředu
a podržte ji.
4. Nadzvedněte adaptér ( 2) vzadu
a vytáhněte jej.
Demontáž nosiče jízdních kol
Umístěte montážní úchyty podle
vyobrazení.
Otočte rukojetí ( 1) dopředu, uvolněte
rám ( 2) a nadzvedněte jej.
Sklopte nosič dozadu a potom jej
tlačte dopředu, dokud se
nezastaví ( 1).
Zatlačte rám vzadu ( 2) dolů.
Sklopení úchytů kol
Sklopte oba úchyty kol dovnitř.

84Úložné prostory
Pečlivě umístěte oba popruhy.
Odjištění zadního nosného systému
Otočte obě upínací páky co nejvíce
dovnitř.
Sklopení koncových světel
Otočte dovnitř obě koncová světla.
Sklopte dovnitř držák značky vozidla
Nadzvedněte držák značky vozidla
a sklopte jej dopředu.
Zasouvání zadního nosného systémuVýstraha
Pečlivě složte všechny sklopné
díly, např. montážní držáky
a úchyty kol. Jinak by se zadní
nosný systém mohl při pokusu
o zasunutí poškodit.
Potlačte uvolňovací páku nahoru
a podržte ji. Zlehka nadzvedněte
systém a potlačte jej na doraz tak, aby zaklesl.
Uvolňovací páčka se musí vrátit do
původní polohy.
9 Varování
Pokud nelze systém správně
zajistit, prosím vyhledejte pomoc
v servisu.

Úložné prostory85Zavazadlový prostor
Opěradlo zadního sedadla je
rozděleno na dvě části. Obě části lze
sklopit.
Prodloužení zavazadlového
prostoru, 3dveřový a 5dveřový
hatchback, 4dveřový notchback ■ Pouze 3dveřový a 5dveřový hatchback: v případě potřeby
demontujte kryt zavazadlového
prostoru.
■ Stiskněte a podržte západku a následně zatlačte opěrku hlavy
dolů 3 40.
■ Vraťte zadní loketní opěrku zpět nahoru.
■ Aby se zabránilo poškozeníbezpečnostních pásů, veďte je skrzboční držáky. Při sklápění opěradel
táhněte bezpečnostní pásy spolu
s opěradly.
■ Zatáhněte za uvolňovací páčku na jedné nebo obou stranách a sklopteopěradla na sedák.■ Vytáhněte bezpečnostní pás z vedení opěradla a vložte jej do
úchytu. Viz vyobrazení.
Vrácení nazpět, zvedejte opěradla až do vzpřímené polohy dokud se
slyšitelně nezajistí.
Ujistěte se, že bezpečnostní pásy
vnějších sedadel jsou vloženy do
příslušných vedení pásů.

86Úložné prostory
Opěradla jsou správně zajištěna
pouze pokud na obou stranách
nejsou již viditelné červené značky
poblíž uvolňovacích páček.
9 Varování
Než se rozjedete, při vyklopení
nahoru zkontrolujte, zda jsou
opěradla spolehlivě zajištěna.
V opačném případě může při
prudkém brzdění nebo kolizi dojít
k poranění osob nebo poškození
nákladu či vozidla.
Pokud je opěradlo zvednuto příliš
rychle, může se bezpečnostní pás na
prostředním sedadle zablokovat. Pro
uvolnění navíječe zatlačte
bezpečnostní pás dovnitř nebo ho
vytáhněte asi 20 mm a potom ho
uvolněte.
Prodloužení zavazadlového
prostoru, Sports tourer
Sklopení zadních opěradel ■ Pokud je potřeba, vyjměte kryt zavazadlového prostoru.
■ Stiskněte a podržte západkua následně zatlačte opěrku hlavy
dolů 3 40.
■ Vraťte zadní loketní opěrku zpět nahoru.
■ Aby se zabránilo poškozeníbezpečnostních pásů, veďte je skrzboční držáky. Při sklápění opěradel
táhněte bezpečnostní pásy spolu
s opěradly.
■ Zatáhněte za uvolňovací páčku na jedné nebo obou stranách a sklopte
opěradla na sedák.

Úložné prostory87
Elektrické sklápění sedadel
U vozidel s elektrickým sklápěním
sedadel lze zadní sedadla sklopit
také ze zavazadlového prostoru.
■ Potáhněte spínač na levé nebo pravé boční straně zavazadlovéhoprostoru - příslušná část zadního
sedadla se sklopí.
9 Varování
Dávejte pozor při ovládání
elektrických sklopných zadních
sedadel. Opěradlo sedadla se
sklápí značnou silou. Hrozí
nebezpečí zranění, zejména
dětem.
K zadním sedadlům nesmí být nic připevněno a na sedáku sedadla
se nesmí nic nacházet.
Pokud se bude vozidlo nakládat
zadními dveřmi, vyjměte
bezpečnostní pás z vedení na
opěradle a vložte ho do držáku (viz
obrázek).
■ Vrácení nazpět, zvedejte opěradla až do vzpřímené polohy dokud se
slyšitelně nezajistí.
Ujistěte se, že bezpečnostní pásy
vnějších sedadel jsou vloženy do
příslušných vedení pásů.
Opěradla jsou správně zajištěna
pouze pokud na obou stranách
nejsou již viditelné červené značky
poblíž uvolňovacích páček.
9 Varování
Jezděte s vozidlem pouze pokud
jsou opěradla bezpečně zajištěna
ve své pozici. Jinak v případě
prudkého brzdění či nehody

88Úložné prostoryexistuje nebezpečí osobního
zranění nebo poškození nákladu
či vozidla.
Pokud je opěradlo zvednuto příliš
rychle, může se bezpečnostní pás na
prostředním sedadle zablokovat. Pro
uvolnění navíječe zatlačte
bezpečnostní pás dovnitř nebo ho
vytáhněte asi 20 mm a potom ho
uvolněte.
Nadzvedněte sedák sedadla
a sklopte opěradlo
■ Potáhněte popruh na jednom nebo
obou sedácích a nadzvedněte
zadní část sedáku dopředu.
■ Stiskněte a podržte západku a následně zatlačte opěrku hlavy
dolů 3 40.
■ Potáhněte uvolňovací páku na jedné nebo na obou stranách
opěradla a sklopte opěradla na
sedák tak, aby podlaha
zavazadlového prostoru byla
v rovině.
Odmontujte sedák
■ Zatlačte obě páky dopředu a odmontujte sedák tak, aby se
nakládací plocha prodloužila.
