Přístroje a ovládací prvky109
Poznámky
Pokud je aktivována funkce
Automatické nastavení času , bude
čas a datum automaticky nastaveno
systémem.
Pro další informace nahlídněte do
uživatelské příručky informačního a zábavního systému.

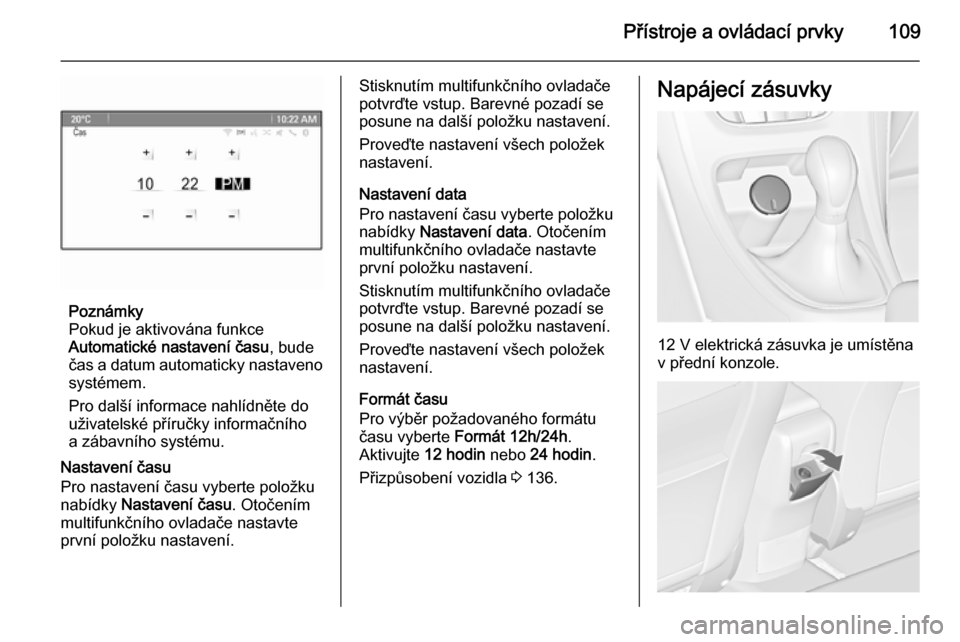

Nastavení času
Pro nastavení času vyberte položku
nabídky Nastavení času . Otočením
multifunkčního ovladače nastavte
první položku nastavení.
Stisknutím multifunkčního ovladače
potvrďte vstup. Barevné pozadí se
posune na další položku nastavení.
Proveďte nastavení všech položek
nastavení.
Nastavení data
Pro nastavení času vyberte položku
nabídky Nastavení data . Otočením
multifunkčního ovladače nastavte
první položku nastavení.
Stisknutím multifunkčního ovladače
potvrďte vstup. Barevné pozadí se
posune na další položku nastavení.
Proveďte nastavení všech položek
nastavení.
Formát času
Pro výběr požadovaného formátu času vyberte Formát 12h/24h .
Aktivujte 12 hodin nebo 24 hodin .
Přizpůsobení vozidla 3 136.Napájecí zásuvky
12 V elektrická zásuvka je umístěna
v přední konzole.

110Přístroje a ovládací prvky
Další 12 V elektrická zásuvka je
umístěna v zadní konzole. Sklopte kryt směrem dolů.
Sports tourer: 12 V zásuvka se
nachází na levé stěně
v zavazadlovém prostoru.
Nepřekračujte maximální spotřebu
energie 120 W.
Při vypnutém zapalování jsou
elektrické zásuvky vypnuty. Kromě toho se elektrické zásuvky vypnou při nízkém napětí akumulátoru vozidla.
Připojené elektrické příslušenství
musí splňovat požadavky
elektromagnetické kompatibility
uvedené v DIN VDE 40 839.
Nepřipojujte žádné příslušenství,
které dodává elektrický proud, např.
nabíječky nebo baterie.
Použitím nevhodného příslušenství
může dojít k poškození zásuvky.
Systém Stop-start 3 169.Zapalovač cigaret
Zapalovač cigaret je umístěný
v přední konzole.
Zatlačte zapalovač cigaret dovnitř.
Zapalovač se automaticky vypne,
jakmile je nahřátý. Zapalovač
vyjměte.
Popelníky
Výstraha
Je určen pouze pro popel, ne pro
hořlavý odpad.
Přenosný popelník lze umístit do držáků nápojů.

Přístroje a ovládací prvky111Výstražné kontrolky,
měřicí přístroje
a ukazatele
Sestava sdružených
přístrojů
V některých verzích se při zapnutí
zapalování otočí ručičky přístrojů
krátce do koncové polohy.

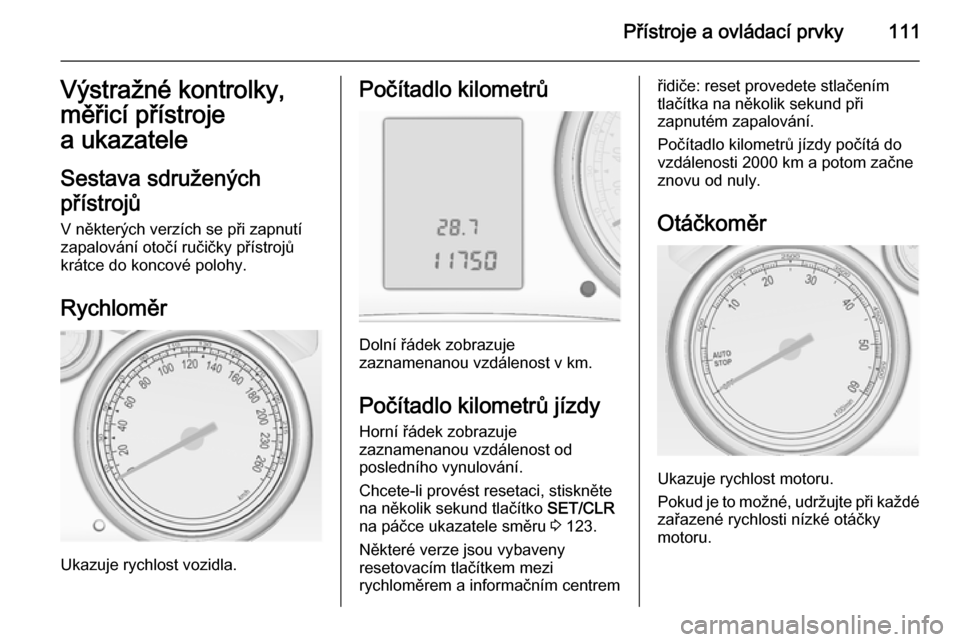

Rychloměr
Ukazuje rychlost vozidla.
Počítadlo kilometrů
Dolní řádek zobrazuje
zaznamenanou vzdálenost v km.
Počítadlo kilometrů jízdy Horní řádek zobrazuje
zaznamenanou vzdálenost od
posledního vynulování.
Chcete-li provést resetaci, stiskněte
na několik sekund tlačítko SET/CLR
na páčce ukazatele směru 3 123.
Některé verze jsou vybaveny
resetovacím tlačítkem mezi
rychloměrem a informačním centrem
řidiče: reset provedete stlačením
tlačítka na několik sekund při
zapnutém zapalování.
Počítadlo kilometrů jízdy počítá do
vzdálenosti 2000 km a potom začne
znovu od nuly.
Otáčkoměr
Ukazuje rychlost motoru.
Pokud je to možné, udržujte při každé zařazené rychlosti nízké otáčky
motoru.

112Přístroje a ovládací prvkyVýstraha
Pokud je ručička v červené
výstražné zóně, jsou překročeny
maximální povolené otáčky
motoru. Riziko poškození motoru.

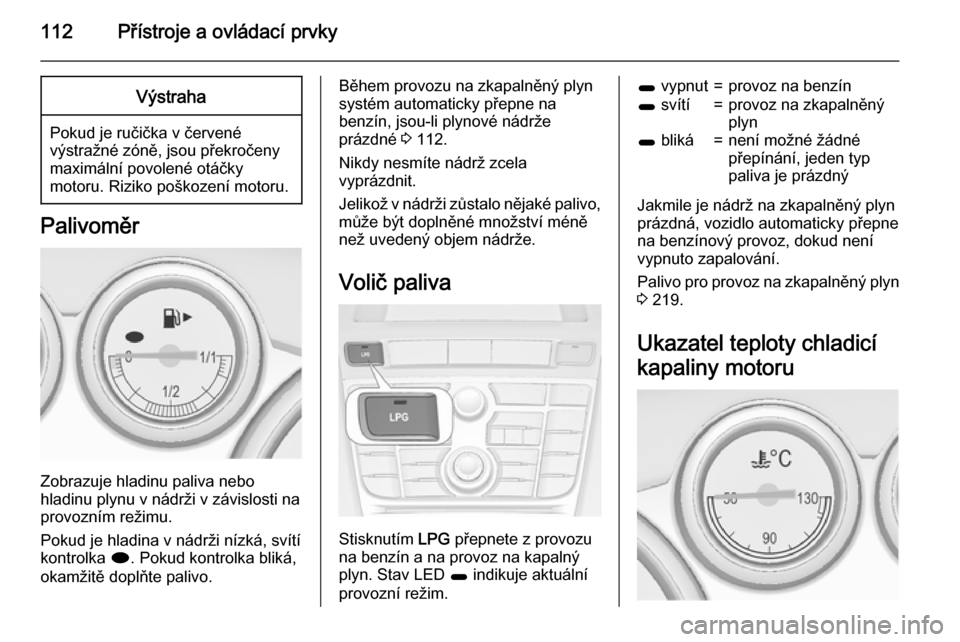

Palivoměr
Zobrazuje hladinu paliva nebo
hladinu plynu v nádrži v závislosti na
provozním režimu.
Pokud je hladina v nádrži nízká, svítí kontrolka i. Pokud kontrolka bliká,
okamžitě doplňte palivo.
Během provozu na zkapalněný plyn
systém automaticky přepne na
benzín, jsou-li plynové nádrže
prázdné 3 112.
Nikdy nesmíte nádrž zcela
vyprázdnit.
Jelikož v nádrži zůstalo nějaké palivo,
může být doplněné množství méně
než uvedený objem nádrže.
Volič paliva
Stisknutím LPG přepnete z provozu
na benzín a na provoz na kapalný
plyn. Stav LED 1 indikuje aktuální
provozní režim.
1 vypnut=provoz na benzín1 svítí=provoz na zkapalněný
plyn1 bliká=není možné žádné
přepínání, jeden typ
paliva je prázdný
Jakmile je nádrž na zkapalněný plyn
prázdná, vozidlo automaticky přepne
na benzínový provoz, dokud není
vypnuto zapalování.
Palivo pro provoz na zkapalněný plyn 3 219.
Ukazatel teploty chladicí
kapaliny motoru

Přístroje a ovládací prvky113
Zobrazuje teplotu chladicí kapaliny.levá zóna=motor ještě
nedosáhl provozní
teplotystřední zóna=normální provozní
teplotapravá zóna=teplota je příliš
vysokáVýstraha
Pokud je teplota příliš vysoká, tak
zastavte vozidlo a vypněte motor.
Hrozí poškození motoru.
Zkontrolujte hladinu chladicí
kapaliny.

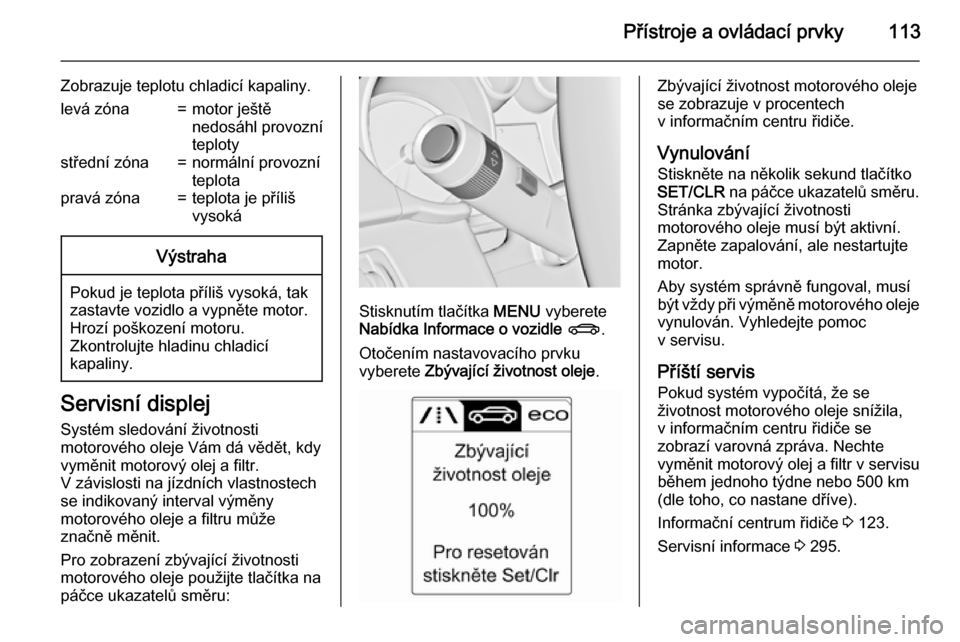

Servisní displej
Systém sledování životnosti
motorového oleje Vám dá vědět, kdy
vyměnit motorový olej a filtr.
V závislosti na jízdních vlastnostech se indikovaný interval výměny
motorového oleje a filtru může
značně měnit.
Pro zobrazení zbývající životnosti
motorového oleje použijte tlačítka na páčce ukazatelů směru:
Stisknutím tlačítka MENU vyberete
Nabídka Informace o vozidle X .
Otočením nastavovacího prvku
vyberete Zbývající životnost oleje .
Zbývající životnost motorového oleje
se zobrazuje v procentech
v informačním centru řidiče.
Vynulování Stiskněte na několik sekund tlačítko
SET/CLR na páčce ukazatelů směru.
Stránka zbývající životnosti
motorového oleje musí být aktivní.
Zapněte zapalování, ale nestartujte
motor.
Aby systém správně fungoval, musí být vždy při výměně motorového oleje vynulován. Vyhledejte pomoc
v servisu.
Příští servis Pokud systém vypočítá, že se
životnost motorového oleje snížila,
v informačním centru řidiče se
zobrazí varovná zpráva. Nechte
vyměnit motorový olej a filtr v servisu
během jednoho týdne nebo 500 km
(dle toho, co nastane dříve).
Informační centrum řidiče 3 123.
Servisní informace 3 295.

114Přístroje a ovládací prvkyKontrolky
Zde uvedené kontrolky nemusejí být
ve všech vozidlech. Tento popis platí
pro všechny verze přístrojových
desek. V závislosti na vybavení se
poloha kontrolek může měnit. Při
zapnutí zapalování se většina
kontrolek krátce rozsvítí z důvodu
testu funkčnosti.
Barvy kontrolek znamenají:červená=nebezpečí, důležité
upozorněnížlutá=výstraha, informace,
poruchazelená=potvrzení aktivacemodrá=potvrzení aktivacebílá=potvrzení aktivace

Přístroje a ovládací prvky115

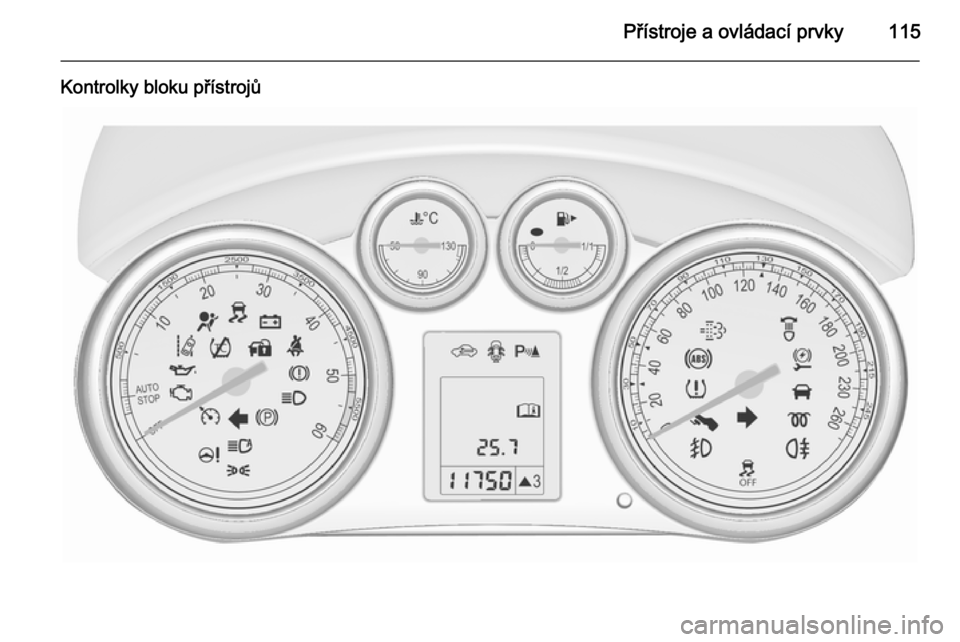

Kontrolky bloku přístrojů

116Přístroje a ovládací prvky

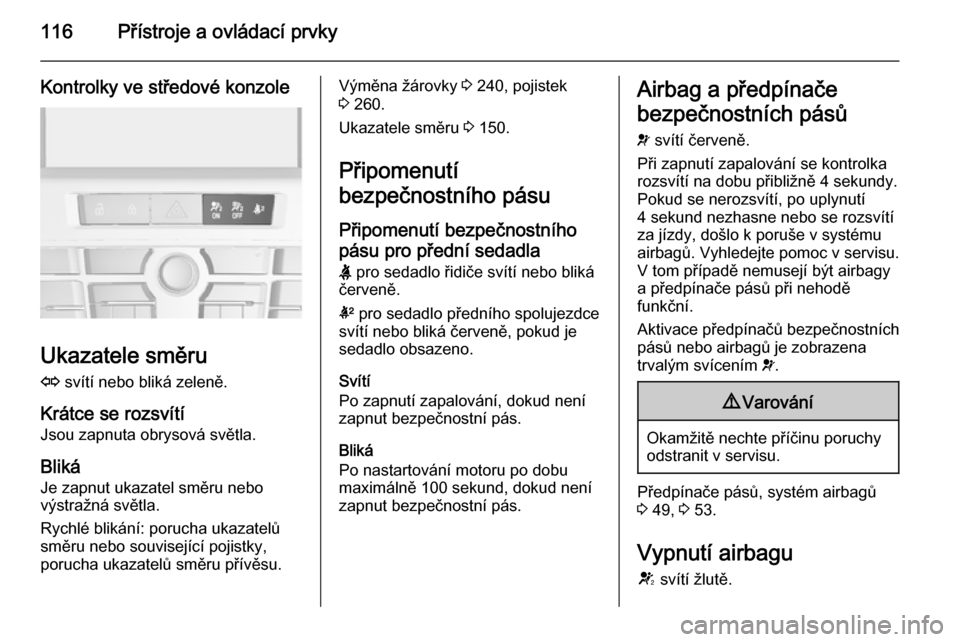

Kontrolky ve středové konzole
Ukazatele směruO svítí nebo bliká zeleně.
Krátce se rozsvítí Jsou zapnuta obrysová světla.
Bliká Je zapnut ukazatel směru nebo
výstražná světla.
Rychlé blikání: porucha ukazatelů
směru nebo související pojistky,
porucha ukazatelů směru přívěsu.
Výměna žárovky 3 240, pojistek
3 260.
Ukazatele směru 3 150.
Připomenutí
bezpečnostního pásu
Připomenutí bezpečnostního
pásu pro přední sedadla X pro sedadlo řidiče svítí nebo bliká
červeně.
k pro sedadlo předního spolujezdce
svítí nebo bliká červeně, pokud je
sedadlo obsazeno.
Svítí
Po zapnutí zapalování, dokud není zapnut bezpečnostní pás.
Bliká
Po nastartování motoru po dobu maximálně 100 sekund, dokud není
zapnut bezpečnostní pás.Airbag a předpínače
bezpečnostních pásů
v svítí červeně.
Při zapnutí zapalování se kontrolka rozsvítí na dobu přibližně 4 sekundy.
Pokud se nerozsvítí, po uplynutí
4 sekund nezhasne nebo se rozsvítí
za jízdy, došlo k poruše v systému
airbagů. Vyhledejte pomoc v servisu.
V tom případě nemusejí být airbagy
a předpínače pásů při nehodě
funkční.
Aktivace předpínačů bezpečnostních
pásů nebo airbagů je zobrazena
trvalým svícením v.9 Varování
Okamžitě nechte příčinu poruchy
odstranit v servisu.
Předpínače pásů, systém airbagů
3 49, 3 53.
Vypnutí airbagu
V svítí žlutě.

Přístroje a ovládací prvky117
Rozsvítí se na cca. 60 sekund po
zapnutí zapalování. Airbag předního spolujezdce je aktivní.
* svítí žlutě.
Airbag předního spolujezdce je
vypnutý 3 55.9 Nebezpečí
Nebezpečí smrtelného zranění
dítěte používajícího dětský
zádržný systém zároveň se
zapnutým airbagem předního
spolujezdce.
Nebezpečí smrtelného zranění
dospělé osoby při vypnutém
airbagu předního spolujezdce.
Systém nabíjení
p svítí červeně.
Rozsvítí se při zapnutí zapalování
a krátce po nastartování motoru
zhasne.
Pokud se rozsvítí za chodu
motoru
Zastavte, vypněte motor. Nedobíjí se
akumulátor vozidla. Může dojít
k přerušení chlazení motoru.
Posilovač brzd může přestat
fungovat. Vyhledejte pomoc
v servisu.
Kontrolka nesprávné
funkce
Z svítí nebo bliká žlutě.
Rozsvítí se při zapnutí zapalování
a krátce po nastartování motoru
zhasne.
Pokud se rozsvítí za chodu
motoru Porucha v systému řízení emisí.
Mohou být překročeny limity obsahu
škodlivin. Neprodleně vyhledejte
pomoc v servisu.Pokud bliká za chodu motoru
Závada, která může vést k poškození katalyzátoru. Uvolněte plynový pedál
až do zastavení blikání. Neprodleně
vyhledejte pomoc v servisu.
Brzy proveďte servis
vozidla g svítí žlutě.
Navíc je zobrazena výstražná zpráva
nebo výstražný kód.
Vozidlo potřebuje servis.
Vyhledejte pomoc v servisu.
Zprávy vozidla 3 130.
Systém brzd a spojky R svítí červeně.
Hladina brzdové a spojkové kapaliny je příliš nízká 3 237.

118Přístroje a ovládací prvky9Varování
Zastavte. Nepokračujte v jízdě.
Obraťte se na servis.
Svítí po zapnutí zapalování pokud je
zabrzděná ruční brzda 3 179.
Sešlápněte pedál
- svítí nebo bliká žlutě.
Svítí
Pro uvolnění elektrické parkovací
brzdy se musí se sešlápnout brzdový
pedál 3 179.
Pro nastartování motoru v režimu
Autostop je nutné sešlápnout
spojkový pedál. Systém Stop-start
3 169.
Bliká Pro hlavní start motoru je nutné
sešlápnout spojkový pedál 3 19,
3 167.
U některých verzí se zpráva
Sešlápněte pedál zobrazí
v informačním centru řidiče (DIC)
3 130.
Elektrická parkovací brzda m svítí nebo bliká červeně.
Svítí Elektrická parkovací brzda je
zabrzděna 3 179.
Bliká Elektrická parkovací brzda není zcela
zabrzděna nebo odbrzděna. Zapněte zapalování, sešlápněte brzdový
pedál a pokuste se znovu nastavit
systém, nejdříve odbrzděním a poté
zabrzděním elektrické parkovací
brzdy. Pokud m stále bliká, nejezděte
s vozidlem a vyhledejte pomoc
v servisu.
Porucha elektrické ruční
brzdy
j svítí nebo bliká žlutě.Svítí
Elektrická parkovací brzda má
sníženou účinnost 3 179.
Bliká Elektrická parkovací brzda je
v servisním režimu. Zastavte vozidlo
a pro opětovné nastavení zabrzděte
a odbrzděte elektrickou parkovací
brzdu.9 Varování
Okamžitě nechte příčinu poruchy
odstranit v servisu.
Protiblokovací systém brzd
(ABS)
u svítí žlutě.
Rozsvítí se na několik sekund po
zapnutí zapalování. Systém je
provozuschopný, pokud kontrolka
zhasne.
Jestliže tato kontrolka po několika
sekundách nezhasne, nebo jestliže se rozsvítí během jízdy, došlo
k poruše v systému ABS. Brzdová
