OPEL ASTRA J 2015.5 Инструкция по эксплуатации (in Russian)

Вождение и управление автомобилем239
Высокое расположение камеры
позволяет видеть на дисплее зад‐ ний бампер, что помогает води‐
телю сориентироваться.
Камера имеет ограниченный об‐ зор. Изображение на экране не поз‐
воляет получить представления о
реальной дистанции до препят‐
ствия.
Направляющие линии
На передаваемое камерой изобра‐ жение проецируются динамиче‐
ские направляющие линии с интер‐
валом 1 м, позволяющие опреде‐
лить расстояние до препятствия.Отображается траектория движе‐
ния автомобиля в соответствии с
углом установки рулевого колеса.
Эту функцию можно отключить в
меню Настройки на информацион‐
ном дисплее. Сохранение индиви‐
дуальных настроек автомобиля 3 148.
Предупреждающие знаки
Предупреждающие знаки отобра‐
жаются в виде треугольников 9,
накладываемых поверх изображе‐
ния, и указывают на препятствия,
обнаруженные задними датчиками
системы упреждающей помощи
при парковке.
Настройки дисплея
Navi 650/Navi 950 : Яркость можно
отрегулировать, нажав и повернув наружное кольцо многофункцио‐
нальной ручки.
CD 600 : Регулировка яркости вы‐
полняется нажатием и последую‐
щим поворотом многофункцио‐
нальной ручки.

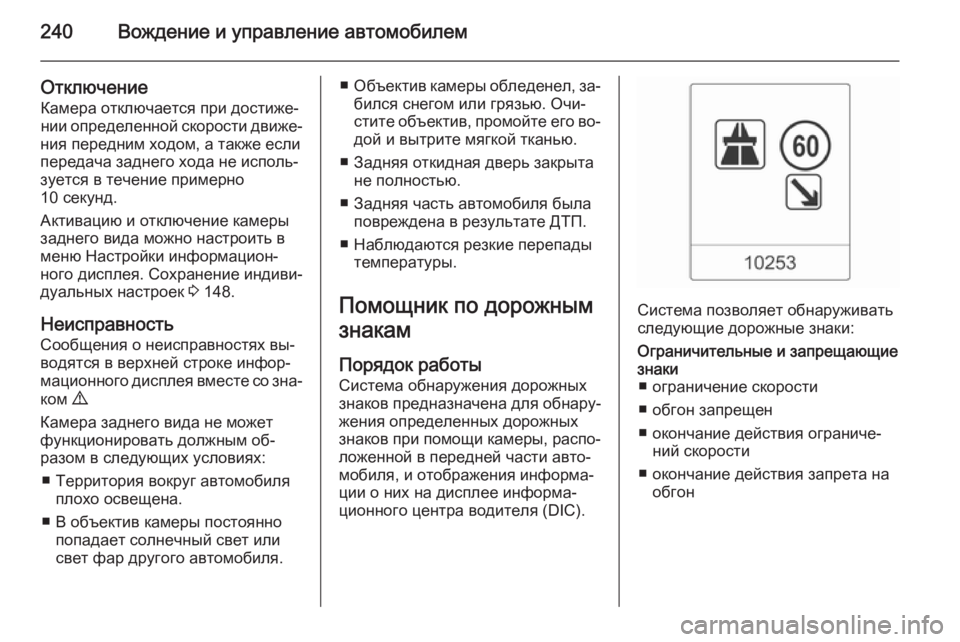

240Вождение и управление автомобилем
ОтключениеКамера отключается при достиже‐
нии определенной скорости движе‐
ния передним ходом, а также если
передача заднего хода не исполь‐
зуется в течение примерно
10 секунд.
Активацию и отключение камеры
заднего вида можно настроить в
меню Настройки информацион‐
ного дисплея. Сохранение индиви‐
дуальных настроек 3 148.
Неисправность
Сообщения о неисправностях вы‐
водятся в верхней строке инфор‐
мационного дисплея вместе со зна‐
ком 9.
Камера заднего вида не может
функционировать должным об‐
разом в следующих условиях:
■ Территория вокруг автомобиля плохо освещена.
■ В объектив камеры постоянно попадает солнечный свет или
свет фар другого автомобиля.■ Объектив камеры обледенел, за‐
бился снегом или грязью. Очи‐ стите объектив, промойте его во‐ дой и вытрите мягкой тканью.
■ Задняя откидная дверь закрыта не полностью.
■ Задняя часть автомобиля была повреждена в результате ДТП.
■ Наблюдаются резкие перепады температуры.
Помощник по дорожным
знакам
Порядок работы
Система обнаружения дорожных
знаков предназначена для обнару‐ жения определенных дорожных
знаков при помощи камеры, распо‐ ложенной в передней части авто‐
мобиля, и отображения информа‐
ции о них на дисплее информа‐
ционного центра водителя (DIC).
Система позволяет обнаруживать
следующие дорожные знаки:
Ограничительные и запрещающие
знаки ■ ограничение скорости
■ обгон запрещен
■ окончание действия ограниче‐ ний скорости
■ окончание действия запрета на обгон

Вождение и управление автомобилем241
Дорожные знаки
Начало и окончание:
■ скоростных автомагистралей
■ федеральных автомагистралей
■ пешеходных улицЗнаки дополнительной информа‐
ции ■ знаки дополнительной информа‐
ции к дорожным знакам
■ ограничение проезда грузовиков с прицепами
■ ограничения на буксировку при‐ цепа
■ мокрая дорога
■ скользкая дорога
■ направление поворота
Знаки ограничения скорости дви‐
жения отображаются на экране
дисплея информационного центра
водителя (DIC) до тех пор, пока
система не обнаружит другой знак
ограничения скорости, знак конца
зоны ограничения скорости или прекращение действия знака в те‐
кущий промежуток времени.
На дисплее может отображаться
сразу несколько знаков.
Восклицательный знак, заключен‐
ный в рамку, указывает, что сис‐
тема выявила наличие еще одного знака, но не смогла его распознать.
Система работает на скорости до
200 км/ч, в зависимости от осве‐
щенности. В темное время суток
система работает, если скорость
не превышает 160 км/ч.
Как только скорость снизится ниже
55 км/ч, будет выполнен сброс дис‐ плея, и содержимое страницы до‐
рожных знаков будет очищено. На
дисплей будет выведена индика‐
ция следующей распознанной ско‐
рости.
Отображение информации
Дорожные знаки отображаются на
странице Обнаружение дорожных
знаков информационного центра
водителя (DIC).

242Вождение и управление автомобилем
Выберите Настройки X нажа‐
тием MENU и выберите пункт
Распознавание дорожных знаков с
помощью колесика на рычаге ука‐ зателя поворота 3 133.
При выборе другого меню инфор‐ мационного центра водителя
после возврата к странице
обнаружения дорожных знаков на
дисплей выводится последний об‐
наруженный дорожный знак.
Функция предупреждения
После активации знаки ограниче‐
ния скорости и запрета обгона ото‐ бражаются на дисплее DIC во
всплывающих сообщениях.
Функцию предупреждения можно
активировать и деактивировать в
меню настроек на странице сис‐
темы обнаружения дорожных зна‐
ков, нажав кнопку SET/CLR на ры‐
чажке сигнала поворота.

Вождение и управление автомобилем243
Когда появится страница настроек,
выберите Выкл., чтобы отключить
функцию предупреждения. Чтобы
снова включить эту функцию, вы‐
берите Вкл.
При включении зажигания всплы‐
вающие сообщения отключаются.
Всплывающие сообщения на дис‐ плее DIC отображаются в течение
примерно 8 секунд.
Сброс системы
Содержимое памяти дорожных
знаков можно удалить в меню на‐
строек системы обнаружения до‐ рожных знаков длительным нажа‐
тием на кнопку SET/CLR на ры‐
чажке сигнала поворота. Если
сброс выполнен успешно, то по‐
дается звуковой сигнал, а до обна‐ ружения следующего дорожногознака будет отображаться следую‐
щий символ.
В отдельных случаях данные сис‐
темы обнаружения дорожных зна‐ ков удаляются автоматически.
Неисправность
Система обнаружения дорожных
знаков может работать непра‐
вильно в следующих случаях:
■ Загрязнена зона лобового стекла, у которой установлена
передняя видеокамера.
■ Дорожные знаки полностью или частично перекрыты или же их
трудно распознать.
■ Присутствуют неблагоприятные условия окружающей среды,
например, сильный дождь, снег,
прямой солнечный свет или тени.
В этом случае на дисплей выво‐
дится символ Чтение
дорож.знаков недоступно:
плохая погода .
■ Дорожные знаки неправильно ус‐
тановлены или повреждены.
■ Дорожные знаки не соответ‐ ствуют Венской конвенции о до‐
рожных знаках (Wiener
Übereinkommen über
Straßenverkehrszeichen).

244Вождение и управление автомобилемВнимание
Система помогает водителю
различать дорожные знаки при
движении в определенном ско‐
ростном диапазоне. Не игнори‐
руйте знаки, не отображаемые
системой.
Система может различать
только традиционные дорож‐
ные знаки, которые устанавли‐
вают или отменяют ограниче‐
ние скорости.
Эта система активной безопас‐
ности не дает водителю прав на рискованный стиль вождения.
Всегда следует выбирать ско‐
рость автомобиля в соответ‐
ствии с дорожными условиями.
Системы оказания помощи во‐
дителю не освобождают его от
полной ответственности за
управление автомобилем.
Система
предупреждения о
выходе за пределы
полосы движения
Система предупреждения о вы‐
езде из полосы движения с по‐
мощью передней видеокамеры
следит за разделительными ли‐
ниями полос движения, между ко‐
торыми движется автомобиль.
Система реагирует на изменения
разметки и предупреждает води‐
теля при неожиданном выходе за
пределы полосы при помощи ви‐
зуальных и звуковых предупреди‐
тельных сигналов.
Вывод о том, что имеет место не‐
преднамеренный выход за пре‐
делы полосы движения, делается
на основании следующих крите‐
риев:
■ Указатели поворотов не рабо‐ тают.
■ Педаль тормоза не нажата.■ Отсутствуют активные действия педалью акселератора или уско‐
рение.
■ Отсутствуют активные действия рулевым колесом.
Если водитель выполняет актив‐
ные действия, предупреждение не
подается.
Включение
Система предупреждения о вы‐
ходе за пределы полосы движения включается нажатием ). При этом
включается светодиод подсветки кнопки. Включение контрольного

Вождение и управление автомобилем245
индикатора ) на панели приборов
(светится зеленым) говорит о го‐
товности системы.
Система работает только при ско‐
рости автомобиля более 56 км/ч, и
если на дороге имеется разметка
разделительных линий между по‐
лосами движения.
Если система определяет, что
имеет место непреднамеренный
выход за пределы полосы движе‐
ния, цвет индикатора ) изменяется
на желтый, при этом индикатор на‐ чинает мигать. Одновременно по‐
дается звуковой сигнал.Отключение
Система отключается нажатием );
при этом светодиод в кнопке гас‐
нет.
При скорости ниже 56 км/ч система
не работает.
НеисправностьСистема предупреждения о вы‐
езде из полосы движения может
работать неправильно в случаях,
когда:
■ Лобовое стекло загрязнено.
■ Присутствуют неблагоприятные условия окружающей среды, на‐
пример, сильный дождь, снег,
прямой солнечный свет или тени.
Система работает только при на‐
личии разметки на дороге.Топливо
Сорта топлива для
бензиновых двигателей
Использование топлива, качество
которого не соответствует дей‐
ствующему Техническому регла‐
менту (директива № 118 от
27.02.2008 с поправками от
30.12.2008 № 1076) может приве‐
сти к повреждению двигателя и ан‐
нулированию гарантии.
Используйте бензин с рекомендо‐
ванным октановым числом 3 336.
При использовании бензина со
слишком низким октановым числом снижается мощность и крутящий
момент двигателя и немного воз‐
растает расход топлива.Внимание
Запрещается использовать топ‐ ливо и присадки к топливу, со‐
держащие металлы, например,

246Вождение и управление автомобилемприсадки на основе марганца.
Это может привести к повреж‐
дению двигателя.Внимание
При использовании бензина с
низким октановым числом воз‐
можно нарушение процесса сго‐
рания и двигатель может быть
поврежден.
Сорта топлива для
дизельных двигателей Использование топлива, качество
которого не соответствует дей‐
ствующему Техническому регла‐
менту (директива № 118 от
27.02.2008 с поправками от
30.12.2008 № 1076) может приве‐
сти к повреждению двигателя и ан‐
нулированию гарантии.
В странах за пределами Европей‐
ского Союза используется дизель‐
ное топливо Euro с содержанием
серы менее 50 мкг/г.
Не используйте дизельное топливо
для судовых двигателей, печное
топливо Aquazole и аналогичные водотопливные эмульсии. Нельзя
разбавлять дизельное топливо
бензином.
Топливо для работы на
сжиженном газе Сжиженный газ также известен как
СНГ (сжиженный нефтяной газ).
Основными компонентами СНГ
являются пропан и бутан. Октано‐
вое число составляет от 105 до 115 единиц, в зависимости от содержа‐
ния бутана. Для поддержания СНГ
в сжиженном состоянии необхо‐
димо давление от 5 до 10 бар.
Температура кипения зависит от
давления и состава. При атмо‐
сферном давлении она равна
-42 °C (чистый пропан) и -0,5 °C (чи‐
стый бутан).Внимание
Система работает в диапазоне
температур окружающей среды
примерно от -8 °C до 100 °C.
Полная работоспособность газото‐
пливной системы автомобиля мо‐
жет быть гарантирована только
при использовании сжиженного
газа, отвечающего минимальным
требованиям стандарта
DIN EN 589.
Селектор выбора топлива

Вождение и управление автомобилем247
При нажатии LPG происходит пе‐
реключение с бензина на СНГ, как
только будут выполнены необходи‐
мые для этого условия (темпера‐
тура охлаждающей жидкости, тем‐
пература газа и минимальная ско‐
рость вращения коленчатого вала
двигателя). Эти условия обычно
выполняются примерно через
60 секунд (в зависимости от темпе‐ ратуры окружающей среды) и
после первого выжимания педали
акселератора. Состояние свето‐
диода соответствует текущему ра‐
бочему режиму.1 откл.=используется бен‐
зин1 горит
светом=используется сжи‐
женный газ1 мигание=переключение не‐
возможно, топливо
одного из видов из‐
расходовано
Если сжиженный газ в баллоне из‐
расходован, до отключения зажи‐
гания автомобиль автоматически перейдет на работу на бензине.
Каждые шесть месяцев следует пе‐
реключаться на использование
бензина и вырабатывать его запас
в топливном баке до включения ин‐ дикатора i, после чего снова за‐
правлять бак. Это необходимо для
поддержания требуемого качества
топлива и сохранения работоспо‐
собности системы в режиме ис‐
пользования бензина.
Через регулярные промежутки вре‐
мени во избежание коррозии пол‐
ностью заполняйте бак топливом.
Неисправности и способы их
устранения
Если система не переключается в
режим использования газа, необ‐
ходимо проверить следующее:
■ Достаточно ли сжиженного газа в
баллоне?
■ Достаточно ли в топливном баке бензина для пуска двигателя?
В условиях очень высоких или низ‐ ких температур переключение с
бензина на газ может занять
больше времени, чем обычно.В особо тяжелых условиях система
может переключиться обратно на
бензин, если минимальные требо‐
вания не выполняются.
При обнаружении любых других
неисправностей следует обрати‐
ться за помощью на станцию тех‐
обслуживания.Внимание
Чтобы обеспечить безопас‐
ность эксплуатации системы пи‐ тания сжиженным нефтяным га‐зом и сохранить гарантию, ре‐
монт и регулировку системы
должны выполнять только об‐
ученные специалисты.
В сжиженный газ добавляют спе‐
циальную присадку (одорант), ко‐
торая позволяет легко обнаружить
утечку.

248Вождение и управление автомобилем9Предупреждение
Если вы почувствовали запах
газа в салоне автомобиля или
рядом с автомобилем, немед‐
ленно переключитесь на бен‐
зин. Не курите. Не используйте
открытый огонь и источники воз‐ горания.
Если возможно, перекройте ручной
запорный вентиль в блоке запорно-
предохранительной арматуры.
Блок запорно-предохранительной
арматуры установлен на газовом
баллоне, размещенном в багажном
отделении под крышкой пола.
Поверните колесо с насечкой по
часовой стрелке.
Если после того как запорный вен‐ тиль будет перекрыт запах газа
чувствоваться не будет, можно
продолжить движение, переклю‐
чившись на бензин. Если запах
газа по-прежнему присутствует, за‐
пускать двигатель запрещается.
Устраните причину неисправности
на станции техобслуживания.
При использовании подземных
парковок необходимо следовать
инструкциям эксплуатирующей
парковку организации и требова‐
ниям местного законодательства.
Примечание
В случае ДТП необходимо выклю‐ чить зажигание и осветительные
приборы. Перекройте ручной за‐
порный вентиль в блоке запорно-
предохранительной арматуры.
Заправка9 Опасность
Перед заправкой топлива вы‐
ключите двигатель и дополни‐
тельные отопители, имеющие
