Уход за автомобилем309
Компрессором и герметиком
можно пользоваться при темпера‐ туре не ниже примерно -30 °C.
Прилагаемые переходники можно
применить для накачивания мя‐
чей, надувных матрацев, надув‐
ных лодок и т.п. Они хранятся в
нижней части компрессора.
Чтобы извлечь переходник, сле‐
дует навернуть на него воздуш‐
ный шланг компрессора и потя‐
нуть.
Смена колеса На некоторых автомобиля вместо
запасного колеса 3 305 предусмот‐
рен комплект для ремонта шин.
Выполните следующие подготови‐
тельные работы и соблюдайте сле‐
дующие указания:
■ Установите автомобиль на ров‐ ной, прочной и нескользкой по‐
верхности. Передние колеса
должны быть направлены прямо вперед.■ Включите стояночный тормоз,
включите первую передачу, пе‐
редачу заднего хода или устано‐
вите переключатель передач в
положение P.
■ Достаньте запасное колесо 3 313.
■ Категорически запрещается од‐ новременно менять несколько
колес.
■ Используйте домкрат только для замены колеса в случае прокола,но не для замены летних шин на
зимние или наоборот.
■ Домкрат не требует технического
обслуживания.
■ При нахождении автомобиля на мягком грунте подложите поддомкрат прочную доску (толщи‐ной не более 1 см).
■ Прежде чем поднимать автомо‐ биль домкратами, выгрузите тя‐
желые грузы.
■ В вывешенном автомобиле не должно быть людей или живот‐
ных.■ Не влезайте под поднятый на домкрате автомобиль.
■ Не заводите двигатель на подня‐
том автомобиле.
■ Очистите колесные гайки и резьбу чистой тканью, перед темкак закрепить колесо.9 Предупреждение
Не смазывайте колесный болт,
колесную гайку и конус колес‐
ной гайки.
1. Подцепите колпачки колесных гаек отверткой и снимите их.
Снимите колпак колеса. Авто‐
мобильный инструмент 3 295.
Литые диски: Подцепите кол‐
пачки колесных гаек отверткой
и снимите их. Для защиты дис‐
ков между отверткой и литым
диском проложите мягкую
ткань.
Page 312 of 377

310Уход за автомобилем
Литые диски с центральной
крышкой болтов: Отсоедините центральную крышку, вставив
съемник в углубление эмблемы
и вытянув его (автомобильный
инструмент 3 295).
2. В комплектацию входят до‐ мкраты и ключи для гаек кре‐
пления колеса двух типов в за‐
висимости от модификации и
комплекта инструментов 3 295.
Вариант 1a с жестким колесным
ключом:Установить колесный ключ так,
чтобы он был надежно надет на
гайку, слегка отвернуть каждую
колесную гайку на пол-оборота.
Варианты 1b, 2 и 3 со складным
колесным ключом:Разложите колесный ключ и ус‐
тановите его, убедившись, что
он стоит надежно, затем ос‐
лабьте каждую колесную гайку
на пол-оборота.
С целью предотвращения
кражи колес для их крепления
могут использоваться гайки-се‐
кретки. Для отворачивания этих гаек необходимо сначала вста‐
вить в ключ специальную го‐
ловку. Переходник хранится в
перчаточном ящике.
Page 313 of 377

Уход за автомобилем311
3. Убедиться, что домкрат надле‐жащим образом установлен
под соответствующей подъем‐
ной точкой на автомобиле.
Облицовка нижнего обвязо‐
чного бруса кузова в отдельных
модификациях имеет скрытые
точки для упора домкрата:
чтобы установить домкрат,
нужно сначала снять колпачки.
4. 3-дверный / 5-дверный хетчбэк
и 4-дверный нотчбэк, варианты
домкрата 1a, 1b и 3, 3 295:
Установить домкрат на необхо‐
димую высоту. Поставить его
непосредственно под точкой
для поддомкрачивания так,
чтобы он не выскользнул.
Прикрепите рукоятку домкрата
и вращайте рукоятку правильно
выровненного домкрата, пока
колесо не оторвется от земли.
Спортивный универсал,
вариант домкрата 2 3 295:
Page 314 of 377

312Уход за автомобилем

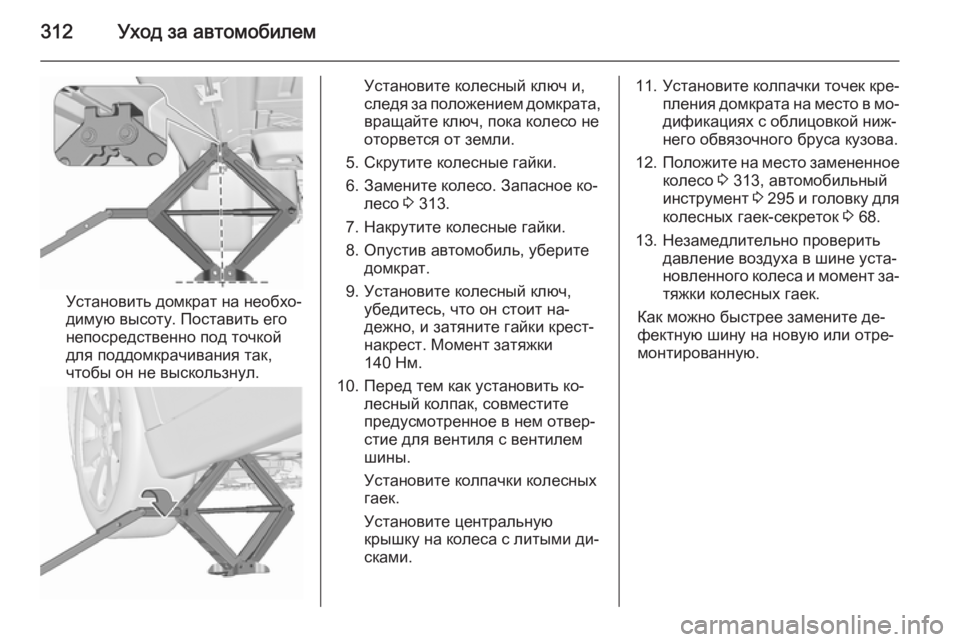

Установить домкрат на необхо‐
димую высоту. Поставить его
непосредственно под точкой
для поддомкрачивания так,
чтобы он не выскользнул.
Установите колесный ключ и,
следя за положением домкрата,
вращайте ключ, пока колесо не
оторвется от земли.
5. Скрутите колесные гайки.
6. Замените колесо. Запасное ко‐ лесо 3 313.
7. Накрутите колесные гайки. 8. Опустив автомобиль, уберите домкрат.
9. Установите колесный ключ, убедитесь, что он стоит на‐дежно, и затяните гайки крест-накрест. Момент затяжки
140 Нм.
10. Перед тем как установить ко‐ лесный колпак, совместите
предусмотренное в нем отвер‐
стие для вентиля с вентилем
шины.
Установите колпачки колесных гаек.
Установите центральную
крышку на колеса с литыми ди‐
сками.11. Установите колпачки точек кре‐
пления домкрата на место в мо‐дификациях с облицовкой ниж‐
него обвязочного бруса кузова.
12. Положите на место замененное
колесо 3 313, автомобильный
инструмент 3 295 и головку для
колесных гаек-секреток 3 68.
13. Незамедлительно проверить давление воздуха в шине уста‐
новленного колеса и момент за‐
тяжки колесных гаек.
Как можно быстрее замените де‐
фектную шину на новую или отре‐
монтированную.
Page 315 of 377

Уход за автомобилем313

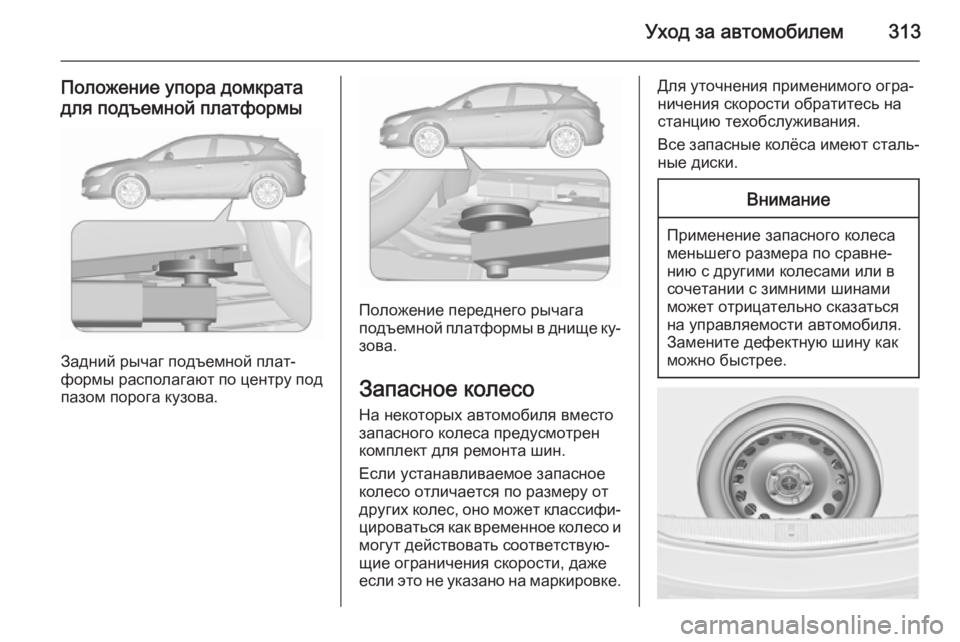

Положение упора домкрата
для подъемной платформы
Задний рычаг подъемной плат‐
формы располагают по центру под пазом порога кузова.
Положение переднего рычага
подъемной платформы в днище ку‐
зова.
Запасное колесо
На некоторых автомобиля вместо
запасного колеса предусмотрен
комплект для ремонта шин.
Если устанавливаемое запасное
колесо отличается по размеру от
других колес, оно может классифи‐ цироваться как временное колесо и
могут действовать соответствую‐
щие ограничения скорости, даже если это не указано на маркировке.
Для уточнения применимого огра‐
ничения скорости обратитесь на станцию техобслуживания.
Все запасные колёса имеют сталь‐
ные диски.Внимание
Применение запасного колеса
меньшего размера по сравне‐
нию с другими колесами или в сочетании с зимними шинами
может отрицательно сказаться
на управляемости автомобиля.
Замените дефектную шину как
можно быстрее.
Page 316 of 377

314Уход за автомобилем

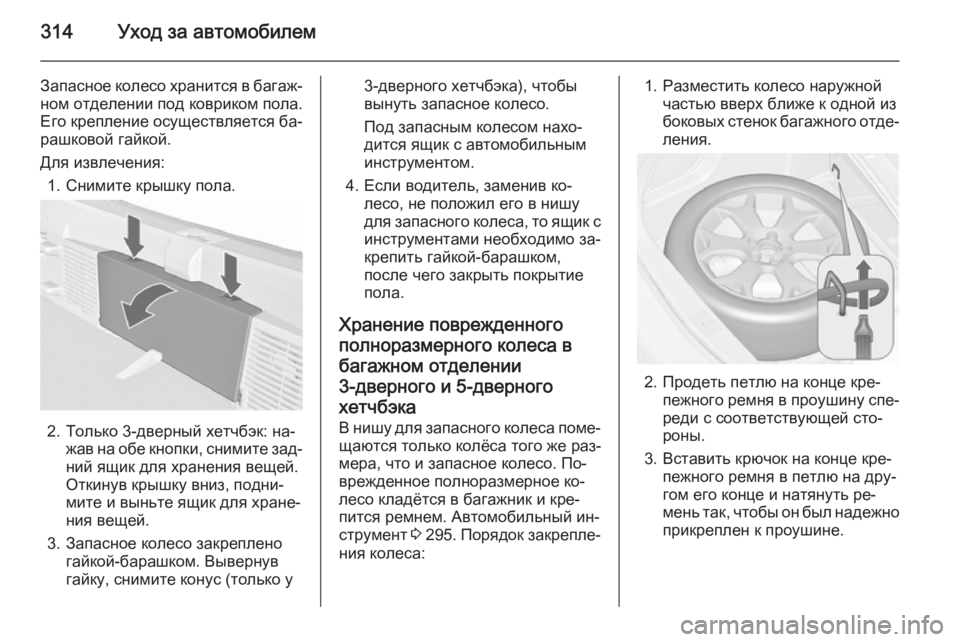

Запасное колесо хранится в багаж‐
ном отделении под ковриком пола.
Его крепление осуществляется ба‐
рашковой гайкой.
Для извлечения: 1. Снимите крышку пола.
2. Только 3-дверный хетчбэк: на‐ жав на обе кнопки, снимите зад‐
ний ящик для хранения вещей.
Откинув крышку вниз, подни‐
мите и выньте ящик для хране‐
ния вещей.
3. Запасное колесо закреплено гайкой-барашком. Вывернув
гайку, снимите конус (только у
3-дверного хетчбэка), чтобы
вынуть запасное колесо.
Под запасным колесом нахо‐
дится ящик с автомобильным
инструментом.
4. Если водитель, заменив ко‐ лесо, не положил его в нишу
для запасного колеса, то ящик с инструментами необходимо за‐
крепить гайкой-барашком,
после чего закрыть покрытие
пола.
Хранение поврежденного
полноразмерного колеса в багажном отделении3-дверного и 5-дверногохетчбэка В нишу для запасного колеса поме‐
щаются только колёса того же раз‐ мера, что и запасное колесо. По‐
врежденное полноразмерное ко‐
лесо кладётся в багажник и кре‐
пится ремнем. Автомобильный ин‐
струмент 3 295 . Порядок закрепле‐
ния колеса:1. Разместить колесо наружной частью вверх ближе к одной из
боковых стенок багажного отде‐
ления.
2. Продеть петлю на конце кре‐ пежного ремня в проушину спе‐
реди с соответствующей сто‐
роны.
3. Вставить крючок на конце кре‐ пежного ремня в петлю на дру‐
гом его конце и натянуть ре‐
мень так, чтобы он был надежно
прикреплен к проушине.
Page 317 of 377

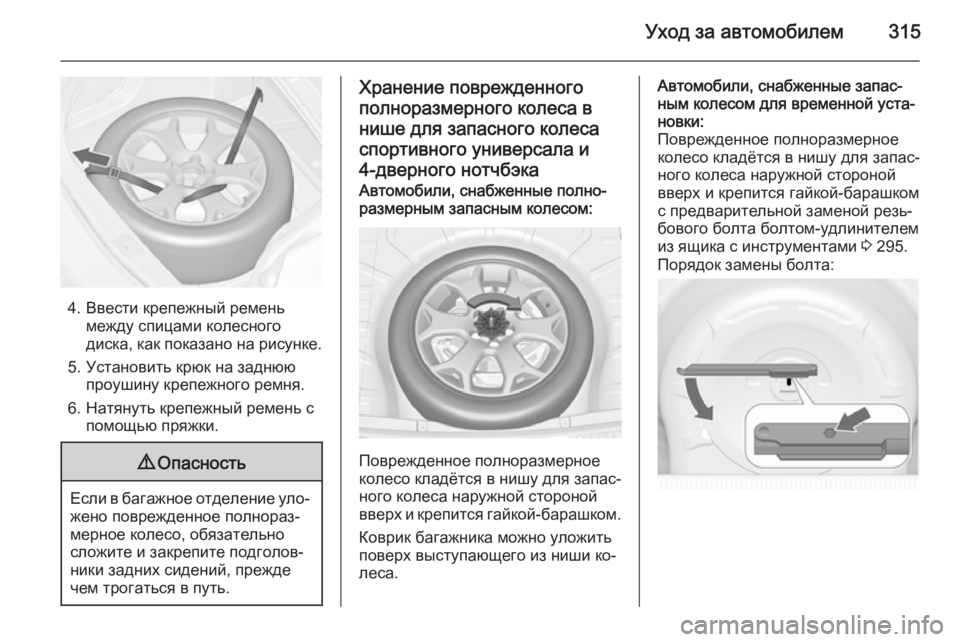

Уход за автомобилем315
4. Ввести крепежный ременьмежду спицами колесного
диска, как показано на рисунке.
5. Установить крюк на заднюю проушину крепежного ремня.
6. Натянуть крепежный ремень с помощью пряжки.
9 Опасность
Если в багажное отделение уло‐
жено поврежденное полнораз‐
мерное колесо, обязательно
сложите и закрепите подголов‐
ники задних сидений, прежде
чем трогаться в путь.
Хранение поврежденного
полноразмерного колеса в
нише для запасного колеса спортивного универсала и4-дверного нотчбэкаАвтомобили, снабженные полно‐
размерным запасным колесом:
Поврежденное полноразмерное
колесо кладётся в нишу для запас‐ ного колеса наружной стороной
вверх и крепится гайкой-барашком.
Коврик багажника можно уложить
поверх выступающего из ниши ко‐
леса.
Автомобили, снабженные запас‐
ным колесом для временной уста‐
новки:
Поврежденное полноразмерное
колесо кладётся в нишу для запас‐ ного колеса наружной стороной
вверх и крепится гайкой-барашком
с предварительной заменой резь‐
бового болта болтом-удлинителем
из ящика с инструментами 3 295.
Порядок замены болта:
Page 318 of 377

316Уход за автомобилем

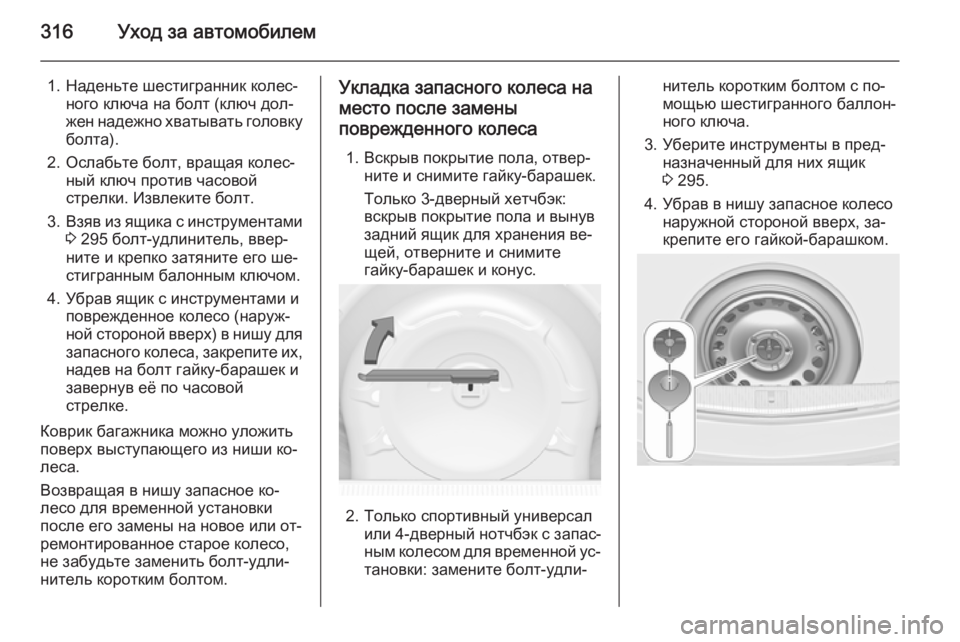

1. Наденьте шестигранник колес‐ного ключа на болт (ключ дол‐
жен надежно хватывать головку
болта).
2. Ослабьте болт, вращая колес‐ ный ключ против часовой
стрелки. Извлеките болт.
3. Взяв из ящика с инструментами
3 295 болт-удлинитель, ввер‐
ните и крепко затяните его ше‐
стигранным балонным ключом.
4. Убрав ящик с инструментами и поврежденное колесо (наруж‐
ной стороной вверх) в нишу для
запасного колеса, закрепите их, надев на болт гайку-барашек и
завернув её по часовой
стрелке.
Коврик багажника можно уложить
поверх выступающего из ниши ко‐
леса.
Возвращая в нишу запасное ко‐
лесо для временной установки
после его замены на новое или от‐
ремонтированное старое колесо,
не забудьте заменить болт-удли‐
нитель коротким болтом.Укладка запасного колеса на
место после замены
поврежденного колеса
1. Вскрыв покрытие пола, отвер‐ ните и снимите гайку-барашек.
Только 3-дверный хетчбэк:
вскрыв покрытие пола и вынув
задний ящик для хранения ве‐
щей, отверните и снимите
гайку-барашек и конус.
2. Только спортивный универсал или 4-дверный нотчбэк с запас‐
ным колесом для временной ус‐
тановки: замените болт-удли‐
нитель коротким болтом с по‐
мощью шестигранного баллон‐
ного ключа.
3. Уберите инструменты в пред‐ назначенный для них ящик
3 295.
4. Убрав в нишу запасное колесо наружной стороной вверх, за‐
крепите его гайкой-барашком.
Page 319 of 377

Уход за автомобилем317

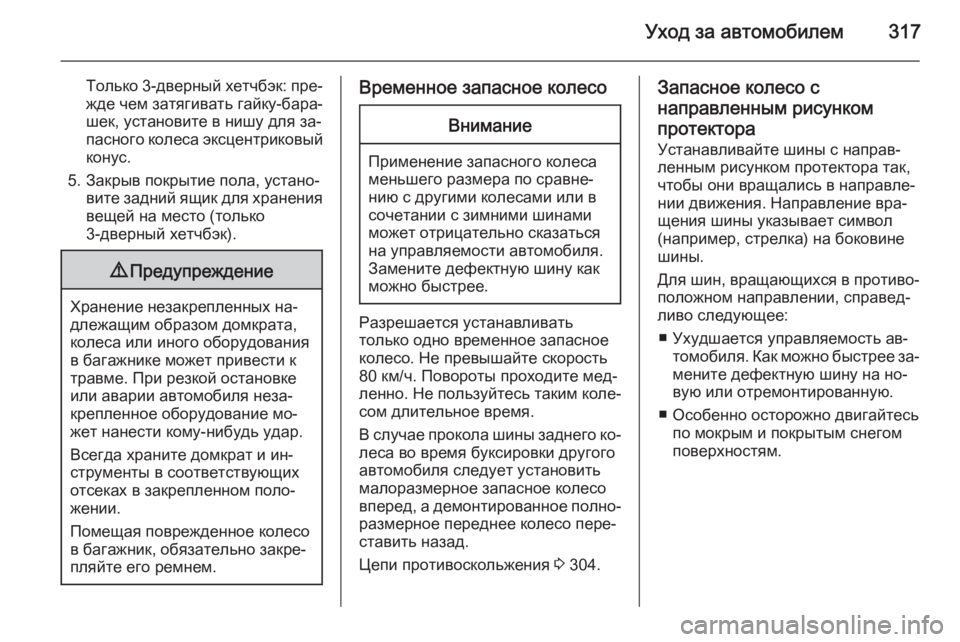

Только 3-дверный хетчбэк: пре‐
жде чем затягивать гайку-бара‐
шек, установите в нишу для за‐
пасного колеса эксцентриковый конус.
5. Закрыв покрытие пола, устано‐ вите задний ящик для хранения
вещей на место (только
3-дверный хетчбэк).9 Предупреждение
Хранение незакрепленных на‐
длежащим образом домкрата,
колеса или иного оборудования
в багажнике может привести к
травме. При резкой остановке
или аварии автомобиля неза‐
крепленное оборудование мо‐ жет нанести кому-нибудь удар.
Всегда храните домкрат и ин‐
струменты в соответствующих
отсеках в закрепленном поло‐ жении.
Помещая поврежденное колесо
в багажник, обязательно закре‐
пляйте его ремнем.
Временное запасное колесоВнимание
Применение запасного колеса
меньшего размера по сравне‐
нию с другими колесами или в сочетании с зимними шинами
может отрицательно сказаться
на управляемости автомобиля.
Замените дефектную шину как
можно быстрее.
Разрешается устанавливать
только одно временное запасное
колесо. Не превышайте скорость
80 км/ч. Повороты проходите мед‐
ленно. Не пользуйтесь таким коле‐
сом длительное время.
В случае прокола шины заднего ко‐ леса во время буксировки другого
автомобиля следует установить
малоразмерное запасное колесо
вперед, а демонтированное полно‐ размерное переднее колесо пере‐
ставить назад.
Цепи противоскольжения 3 304.
Запасное колесо с
направленным рисунком протектора Устанавливайте шины с направ‐
ленным рисунком протектора так, чтобы они вращались в направле‐
нии движения. Направление вра‐
щения шины указывает символ
(например, стрелка) на боковине
шины.
Для шин, вращающихся в противо‐
положном направлении, справед‐
ливо следующее:
■ Ухудшается управляемость ав‐ томобиля. Как можно быстрее за‐
мените дефектную шину на но‐
вую или отремонтированную.
■ Особенно осторожно двигайтесь по мокрым и покрытым снегом
поверхностям.
Page 320 of 377

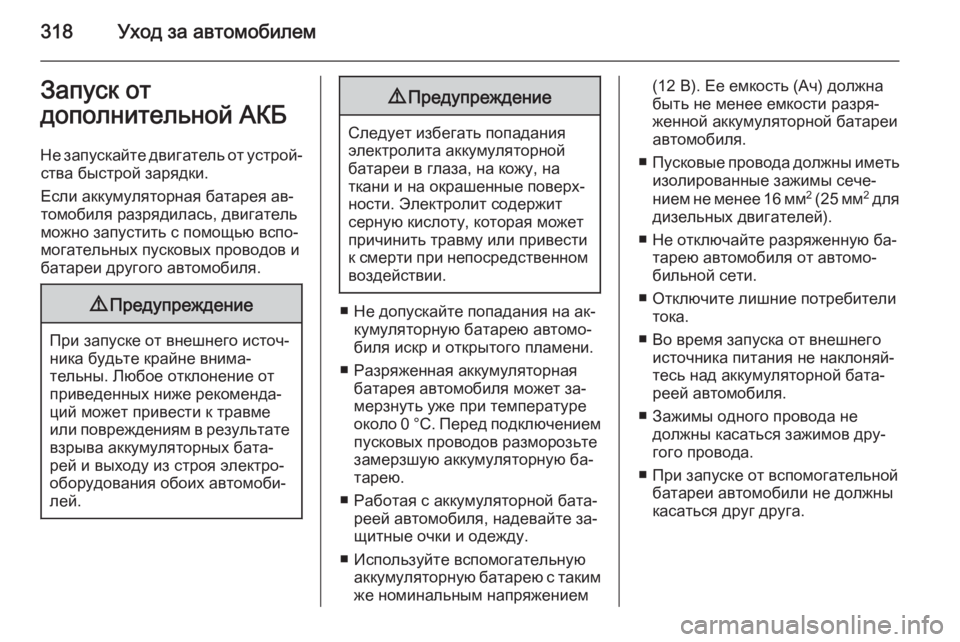

318Уход за автомобилемЗапуск от
дополнительной АКБ
Не запускайте двигатель от устрой‐ ства быстрой зарядки.
Если аккумуляторная батарея ав‐
томобиля разрядилась, двигатель
можно запустить с помощью вспо‐ могательных пусковых проводов и
батареи другого автомобиля.9 Предупреждение
При запуске от внешнего источ‐
ника будьте крайне внима‐
тельны. Любое отклонение от
приведенных ниже рекоменда‐
ций может привести к травме
или повреждениям в результате взрыва аккумуляторных бата‐
рей и выходу из строя электро‐
оборудования обоих автомоби‐
лей.
9 Предупреждение
Следует избегать попадания
электролита аккумуляторной
батареи в глаза, на кожу, на
ткани и на окрашенные поверх‐
ности. Электролит содержит
серную кислоту, которая может
причинить травму или привести
к смерти при непосредственном воздействии.
■ Не допускайте попадания на ак‐ кумуляторную батарею автомо‐
биля искр и открытого пламени.
■ Разряженная аккумуляторная батарея автомобиля может за‐
мерзнуть уже при температуре
около 0 °C. Перед подключением пусковых проводов разморозьтезамерзшую аккумуляторную ба‐тарею.
■ Работая с аккумуляторной бата‐ реей автомобиля, надевайте за‐
щитные очки и одежду.
■ Используйте вспомогательную аккумуляторную батарею с таким
же номинальным напряжением
(12 В). Ее емкость (Ач) должна
быть не менее емкости разря‐
женной аккумуляторной батареи
автомобиля.
■ Пусковые провода должны иметь
изолированные зажимы сече‐
нием не менее 16 мм 2
(25 мм 2
для
дизельных двигателей).
■ Не отключайте разряженную ба‐ тарею автомобиля от автомо‐
бильной сети.
■ Отключите лишние потребители тока.
■ Во время запуска от внешнего источника питания не наклоняй‐
тесь над аккумуляторной бата‐
реей автомобиля.
■ Зажимы одного провода не должны касаться зажимов дру‐
гого провода.
■ При запуске от вспомогательной батареи автомобили не должны
касаться друг друга.
