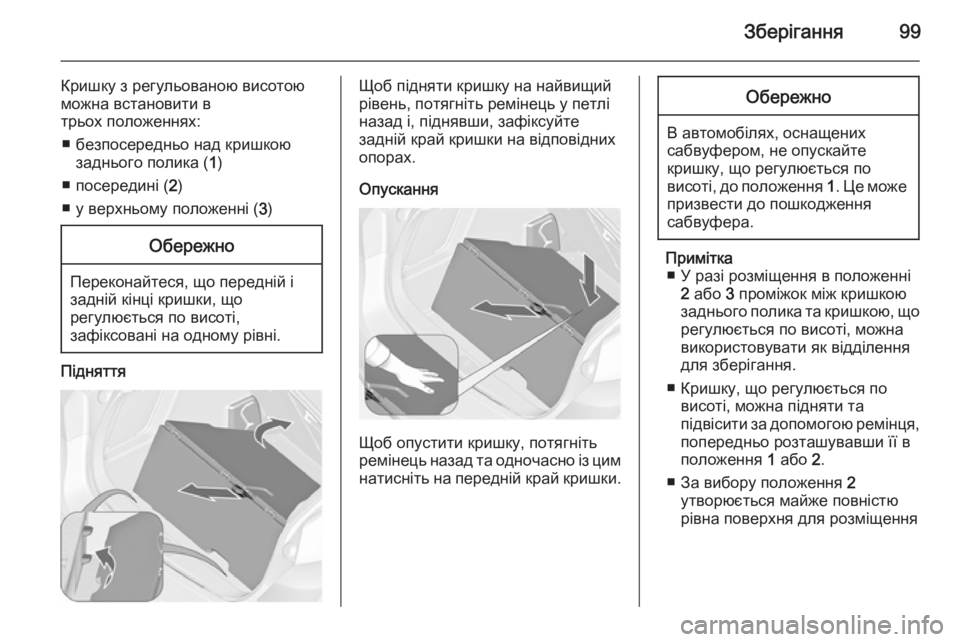

Зберігання99
Кришку з регульованою висотою
можна встановити в
трьох положеннях:
■ безпосередньо над кришкою заднього полика ( 1)
■ посередині ( 2)
■ у верхньому положенні ( 3)Обережно
Переконайтеся, що передній і
задній кінці кришки, що
регулюється по висоті,
зафіксовані на одному рівні.
Підняття
Щоб підняти кришку на найвищий
рівень, потягніть ремінець у петлі
назад і, піднявши, зафіксуйте
задній край кришки на відповідних
опорах.
Опускання
Щоб опустити кришку, потягніть
ремінець назад та одночасно із цим натисніть на передній край кришки.
Обережно
В автомобілях, оснащених
сабвуфером, не опускайте
кришку, що регулюється по
висоті, до положення 1. Це може
призвести до пошкодження
сабвуфера.
Примітка ■ У разі розміщення в положенні 2 або 3 проміжок між кришкою
заднього полика та кришкою, що
регулюється по висоті, можна
використовувати як відділення
для зберігання.
■ Кришку, що регулюється по висоті, можна підняти та
підвісити за допомогою ремінця, попередньо розташувавши її в
положення 1 або 2.
■ За вибору положення 2
утворюється майже повністю
рівна поверхня для розміщення

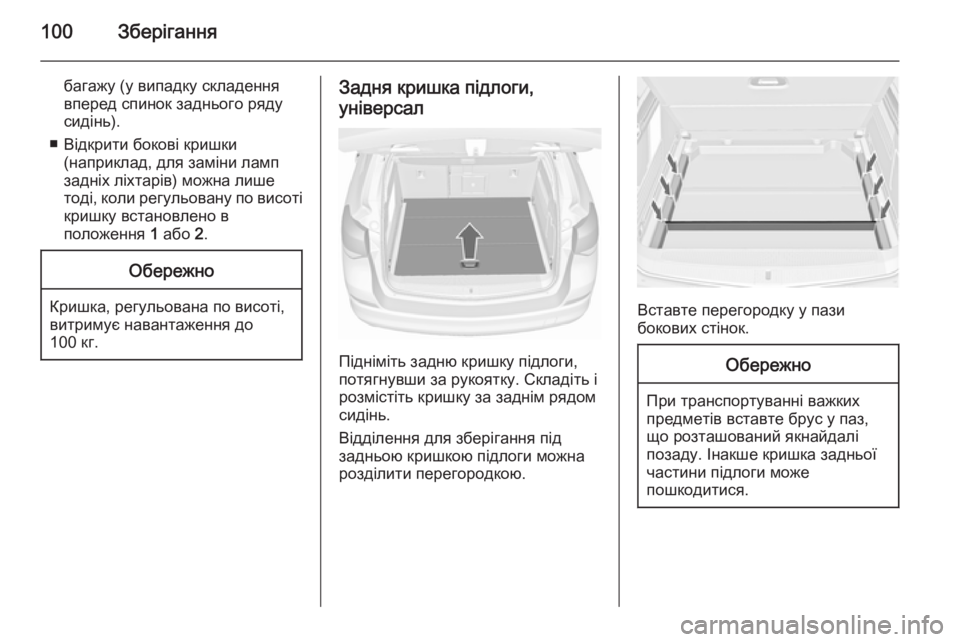

100Зберігання
багажу (у випадку складення
вперед спинок заднього ряду
сидінь).
■ Відкрити бокові кришки (наприклад, для заміни ламп
задніх ліхтарів) можна лише
тоді, коли регульовану по висоті кришку встановлено в
положення 1 або 2.Обережно
Кришка, регульована по висоті,
витримує навантаження до
100 кг.
Задня кришка підлоги,
універсал
Підніміть задню кришку підлоги,
потягнувши за рукоятку. Складіть і розмістіть кришку за заднім рядом
сидінь.
Відділення для зберігання під
задньою кришкою підлоги можна
розділити перегородкою.
Вставте перегородку у пази
бокових стінок.
Обережно
При транспортуванні важких
предметів вставте брус у паз,
що розташований якнайдалі
позаду. Інакше кришка задньої
частини підлоги може
пошкодитися.

Зберігання101Отвори для кріплення
Кріпильні кільця призначені для
кріплення предметів, наприклад, за
допомогою пасків або сітки для багажу, щоб запобігти їх ковзанню.
Система управління
вантажем
FlexOrganizer є універсальною
системою для поділу багажного
відділення.
До складу системи входять: ■ адаптери;
■ сітчасті кишені;
■ гачки;
■ розподільна коробка;
■ набір пасків.
Компоненти кріпляться в рейками
на бокових панелях за допомогою
адаптерів і гачків.
Встановлення адаптерів у рейках
Розкладіть пластину ручки, вставте адаптер у верхній та нижній пази
рейки та перемістіть у потрібне
положення. Поверніть пластину
вверх, щоб заблокувати адаптер.
Щоб зняти пластину, поверніть її
вниз і вийміть із рейки.
Змінна роздільна сітка
Вставте адаптери у потрібне
положення в рейках. З’єднайте між собою рейки сітки.
Щоб установити рейки, злегка
проштовхніть одночасно обидві
рейки та вставте їх у відповідні
отвори в адаптерах.
Щоб зняти рейки, стисніть рейки
сітки та зніміть їх з адаптерів.

102Зберігання
Сітчаста кишеня
Вставте адаптери у потрібне
положення в рейках. Сітчасту
кишеню можна підвісити за
адаптери.
Встановлення гачків у рейках
Спочатку вставте гачок у
потрібному положенні у верхній паз
рейки, після чого вдавіть його в
нижньому пазу. Щоб зняти гачок,
спочатку витягніть його з верхнього паза.
Розподільна коробка
Вставте два гачки у верхню рейку.
Вставте верхні монтажні
кронштейни коробки зверху в
гачки.

Зберігання103

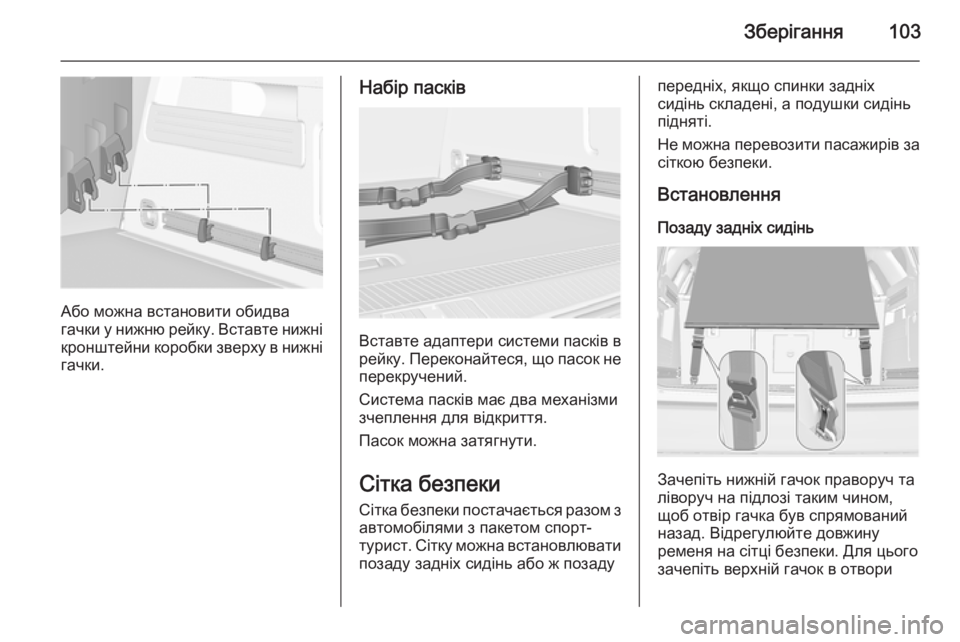

Або можна встановити обидва
гачки у нижню рейку. Вставте нижні
кронштейни коробки зверху в нижні гачки.
Набір пасків
Вставте адаптери системи пасків в
рейку. Переконайтеся, що пасок не перекручений.
Система пасків має два механізми зчеплення для відкриття.
Пасок можна затягнути.
Сітка безпеки
Сітка безпеки постачається разом з автомобілями з пакетом спорт-
турист. Сітку можна встановлювати позаду задніх сидінь або ж позаду
передніх, якщо спинки задніх
сидінь складені, а подушки сидінь підняті.
Не можна перевозити пасажирів за сіткою безпеки.
Встановлення
Позаду задніх сидінь
Зачепіть нижній гачок праворуч та
ліворуч на підлозі таким чином,
щоб отвір гачка був спрямований
назад. Відрегулюйте довжину
ременя на сітці безпеки. Для цього
зачепіть верхній гачок в отвори

104Зберігання
ременя. Тримайте ремінь
натягнутим під час установлення стрижня.
Позаду передніх сидінь
Закріпіть ремені в отворах під
подушкою заднього сидіння.
Складіть спинки вперед.
Щоб забезпечити рівний багажний
відсік, спочатку складіть подушки
сидіння перед тим, як закріплювати
сітку безпеки. За необхідності
пересуньте передні сидіння
вперед, щоб послабити натяг.
Встановлення стрижня
Існує два отвори для встановлення в рамі даху: підвісьте та зафіксуйте рейку сітки з одного боку, стисніть
рейку, підвісьте та зафіксуйте її з
другої сторони.
Багажне відділення 3 91.
Усунення
Витягніть стрижні сітки безпеки з
кріплень в рамі даху. Витягніть ремені з отворів. Згорніть сітку та
зафіксуйте її за допомогою ременя.
Згорнуту сітку безпеки можна
зберігати під задньою кришкою
підлоги 3 98.
Знак аварійної зупинки
3-дверний хетчбек,
5-дверний хетчбек
Зберігайте знак аварійної зупинки,
прикріпивши його паском із правого боку в багажному відділенні.

Зберігання105

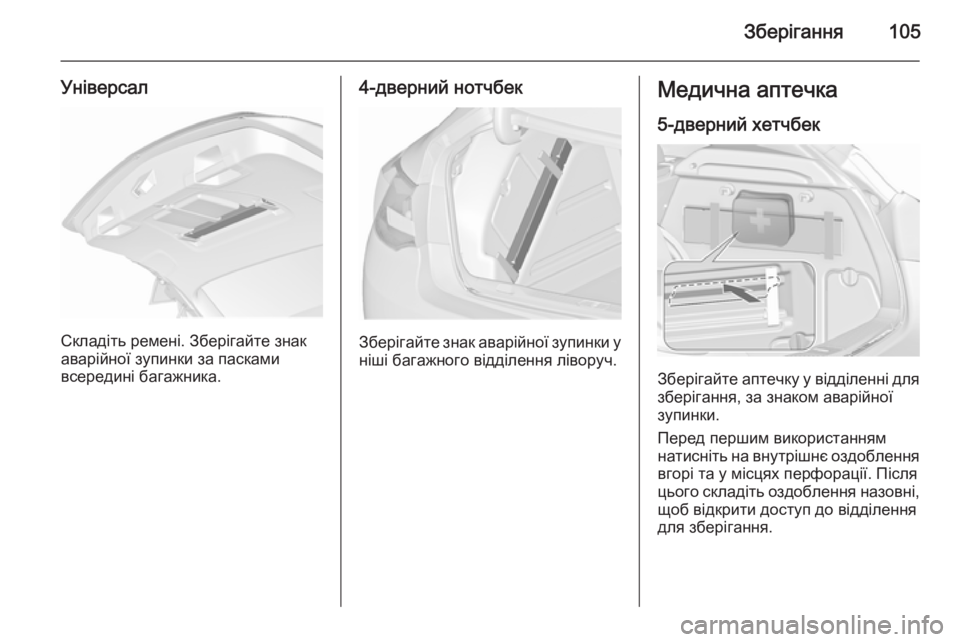

Універсал
Складіть ремені. Зберігайте знак
аварійної зупинки за пасками
всередині багажника.
4-дверний нотчбек
Зберігайте знак аварійної зупинки у
ніші багажного відділення ліворуч.
Медична аптечка
5-дверний хетчбек
Зберігайте аптечку у відділенні для
зберігання, за знаком аварійної
зупинки.
Перед першим використанням натисніть на внутрішнє оздоблення вгорі та у місцях перфорації. Після
цього складіть оздоблення назовні,
щоб відкрити доступ до відділення для зберігання.

106Зберігання

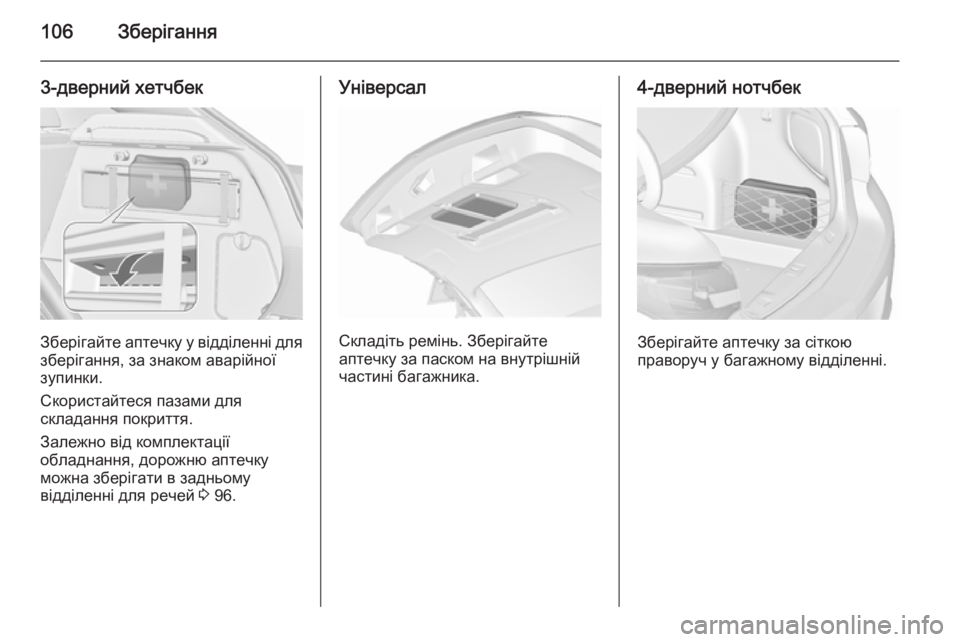

3-дверний хетчбек
Зберігайте аптечку у відділенні для
зберігання, за знаком аварійної
зупинки.
Скористайтеся пазами для
складання покриття.
Залежно від комплектації
обладнання, дорожню аптечку
можна зберігати в задньому
відділенні для речей 3 96.
Універсал
Складіть ремінь. Зберігайте
аптечку за паском на внутрішній
частині багажника.
4-дверний нотчбек
Зберігайте аптечку за сіткою
праворуч у багажному відділенні.

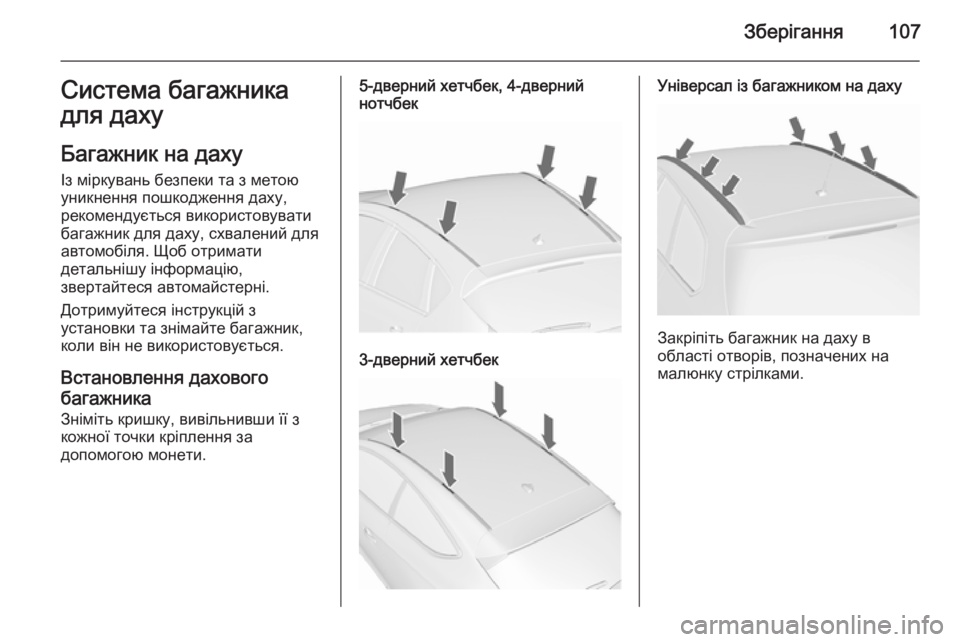

Зберігання107Система багажника
для даху
Багажник на даху Із міркувань безпеки та з метою
уникнення пошкодження даху,
рекомендується використовувати
багажник для даху, схвалений для
автомобіля. Щоб отримати
детальнішу інформацію,
звертайтеся автомайстерні.
Дотримуйтеся інструкцій з
установки та знімайте багажник,
коли він не використовується.
Встановлення дахового багажника
Зніміть кришку, вивільнивши її з
кожної точки кріплення за
допомогою монети.5-дверний хетчбек, 4-дверний
нотчбек
3-дверний хетчбек
Універсал із багажником на даху
Закріпіть багажник на даху в
області отворів, позначених на
малюнку стрілками.

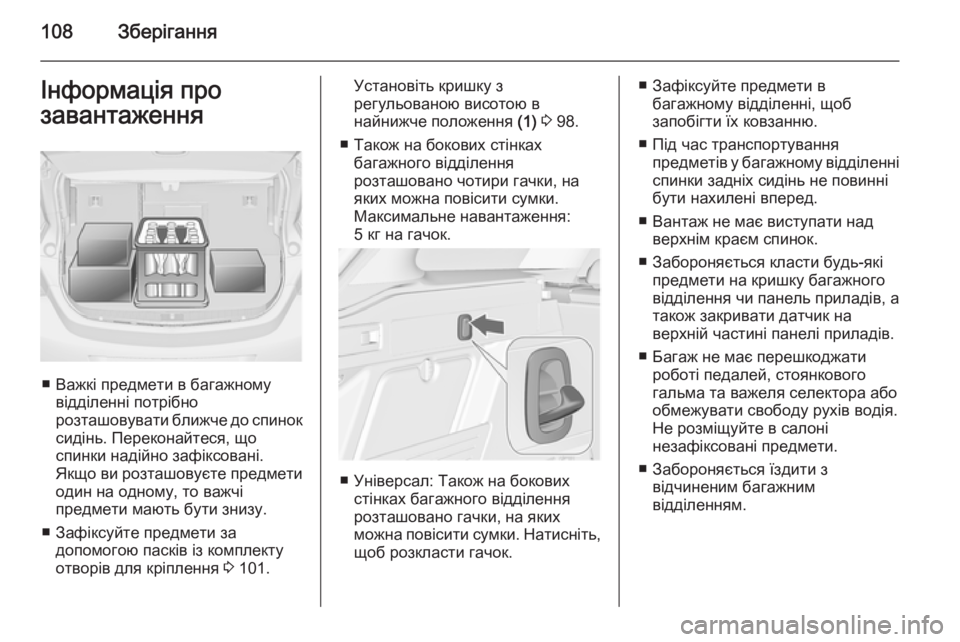

108ЗберіганняІнформація про
завантаження
■ Важкі предмети в багажному відділенні потрібно
розташовувати ближче до спинок
сидінь. Переконайтеся, що
спинки надійно зафіксовані.
Якщо ви розташовуєте предмети один на одному, то важчі
предмети мають бути знизу.
■ Зафіксуйте предмети за допомогою пасків із комплекту
отворів для кріплення 3 101.
Установіть кришку з
регульованою висотою в
найнижче положення (1) 3 98.
■ Також на бокових стінках багажного відділення
розташовано чотири гачки, на
яких можна повісити сумки.
Максимальне навантаження: 5 кг на гачок.
■ Універсал: Також на бокових стінках багажного відділення
розташовано гачки, на яких
можна повісити сумки. Натисніть, щоб розкласти гачок.
■ Зафіксуйте предмети в багажному відділенні, щоб
запобігти їх ковзанню.
■ Під час транспортування предметів у багажному відділенні
спинки задніх сидінь не повинні
бути нахилені вперед.
■ Вантаж не має виступати над верхнім краєм спинок.
■ Забороняється класти будь-які предмети на кришку багажного
відділення чи панель приладів, а
також закривати датчик на
верхній частині панелі приладів.
■ Багаж не має перешкоджати роботі педалей, стоянкового
гальма та важеля селектора або
обмежувати свободу рухів водія.
Не розміщуйте в салоні
незафіксовані предмети.
■ Забороняється їздити з відчиненим багажним
відділенням.
