OPEL ASTRA J 2015.5 Посібник з експлуатації (in Ukrainian)

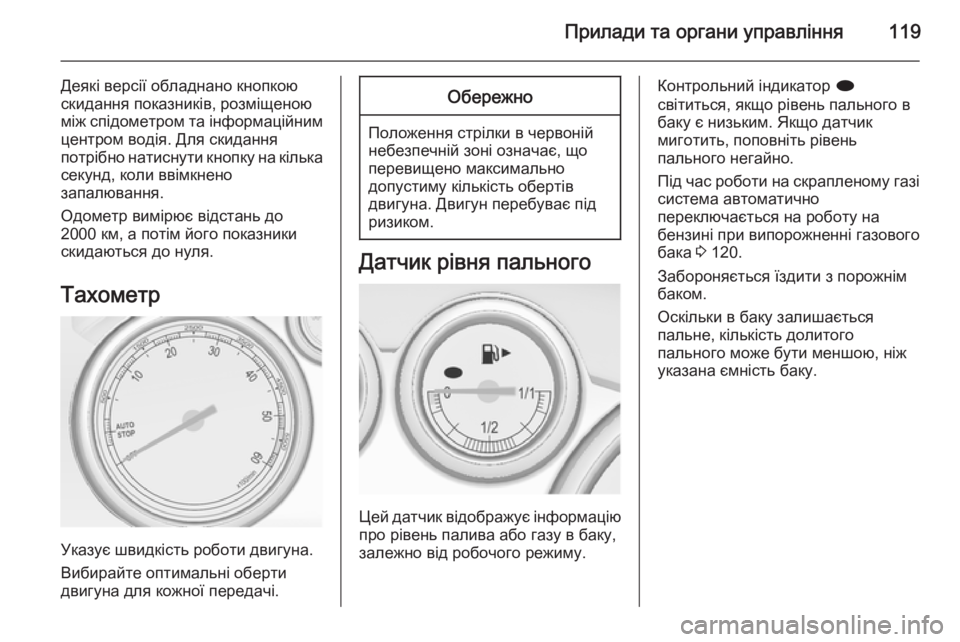

Прилади та органи управління119
Деякі версії обладнано кнопкою
скидання показників, розміщеною
між спідометром та інформаційним центром водія. Для скидання
потрібно натиснути кнопку на кілька секунд, коли ввімкнено
запалювання.
Одометр вимірює відстань до
2000 км, а потім його показники
скидаються до нуля.
Тахометр
Указує швидкість роботи двигуна.
Вибирайте оптимальні оберти
двигуна для кожної передачі.
Обережно
Положення стрілки в червоній
небезпечній зоні означає, що
перевищено максимально
допустиму кількість обертів
двигуна. Двигун перебуває під
ризиком.
Датчик рівня пального
Цей датчик відображує інформацію про рівень палива або газу в баку,
залежно від робочого режиму.
Контрольний індикатор i
світиться, якщо рівень пального в баку є низьким. Якщо датчик
миготить, поповніть рівень
пального негайно.
Під час роботи на скрапленому газі
система автоматично
переключається на роботу на
бензині при випорожненні газового
бака 3 120.
Забороняється їздити з порожнім
баком.
Оскільки в баку залишається
пальне, кількість долитого
пального може бути меншою, ніж
указана ємність баку.

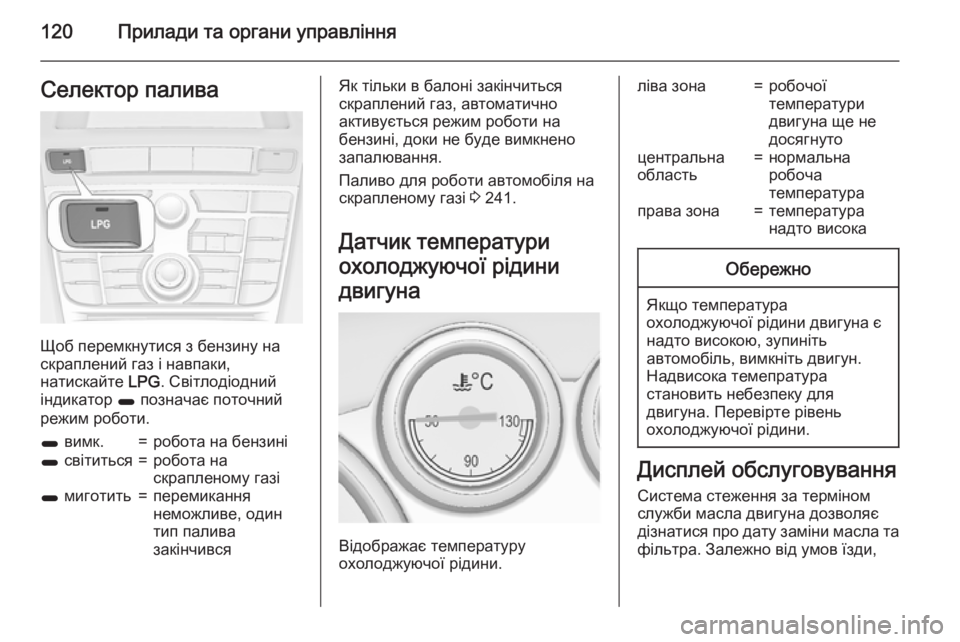

120Прилади та органи управлінняСелектор палива
Щоб перемкнутися з бензину на
скраплений газ і навпаки,
натискайте LPG. Світлодіодний
індикатор 1 позначає поточний
режим роботи.
1 вимк.=робота на бензині1 світиться=робота на
скрапленому газі1 миготить=перемикання
неможливе, один
тип палива
закінчивсяЯк тільки в балоні закінчиться
скраплений газ, автоматично
активується режим роботи на
бензині, доки не буде вимкнено
запалювання.
Паливо для роботи автомобіля на
скрапленому газі 3 241.
Датчик температури
охолоджуючої рідини
двигуна
Відображає температуру
охолоджуючої рідини.
ліва зона=робочої
температури
двигуна ще не
досягнутоцентральна
область=нормальна
робоча
температураправа зона=температура
надто високаОбережно
Якщо температура
охолоджуючої рідини двигуна є
надто високою, зупиніть
автомобіль, вимкніть двигун.
Надвисока темепратура
становить небезпеку для
двигуна. Перевірте рівень
охолоджуючої рідини.
Дисплей обслуговування
Система стеження за терміном
служби масла двигуна дозволяє
дізнатися про дату заміни масла та
фільтра. Залежно від умов їзди,

Прилади та органи управління121
вказаний інтервал, через який
потрібно замінити масло, може
істотно відрізнятися.
Щоб відобразити час, що
залишився до наступної заміни
мастила, натискайте кнопки на важелі перемикання сигналів
повороту:
Натисніть кнопку MENU, щоб
вибрати Vehicle Information Menu
(Меню інформації про автомобіль)
X .
Поверніть колесо регулятора, щоб
вибрати Remaining Oil Life
( Тривалість терміну служби масла) .
Час до наступної заміни мастила
відображається в процентах в
інформаційному центрі водія.
Скидання показників Для скидання показників слід на
декілька секунд натиснути кнопку
SET/CLR на важелі перемикання
сигналів повороту. Сторінка з
часом, що залишився до наступної
заміни мастила, має бути
активною. Увімкніть запалювання, але двигун не заводьте.
Щоб забезпечити відображення
точних даних, після кожної заміни
масла необхідно скидати
параметри системи. Зверніться за
допомогою до майстерні.
Чергове технічне
обслуговування
Коли система визначить, що термін служби мастила зменшився, в
інформаційному центрі водія
відобразиться попереджувальне
повідомлення. Виконайте заміну
масла та фільтра у майстерні
протягом тижня або через 500 км
(залежно від того, що настане
першим).
Центр інформації водія 3 132.
Інформація про обслуговування
3 320.
Контрольні індикатори
Описані контрольні індикатори
доситупні не для всіх автомобілів.
Опис стосується всіх версій
приладів. У залежності від
устаткування автомобіля

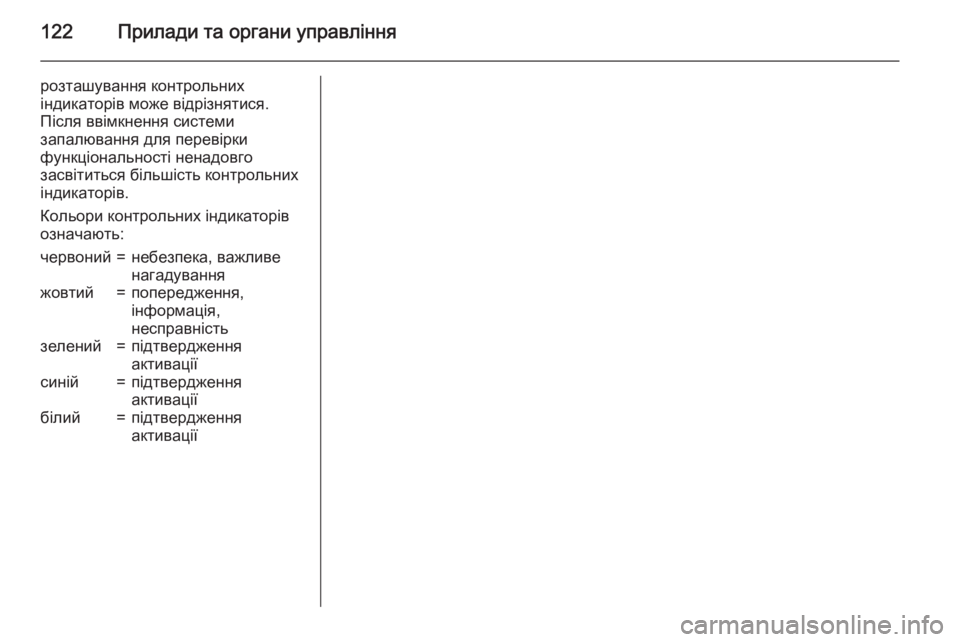

122Прилади та органи управління
розташування контрольних
індикаторів може відрізнятися.
Після ввімкнення системи
запалювання для перевірки
функціональності ненадовго
засвітиться більшість контрольних
індикаторів.
Кольори контрольних індикаторів означають:червоний=небезпека, важливе
нагадуванняжовтий=попередження,
інформація,
несправністьзелений=підтвердження
активаціїсиній=підтвердження
активаціїбілий=підтвердження
активації

Прилади та органи управління123
Контрольні індикатори в панелі приладів

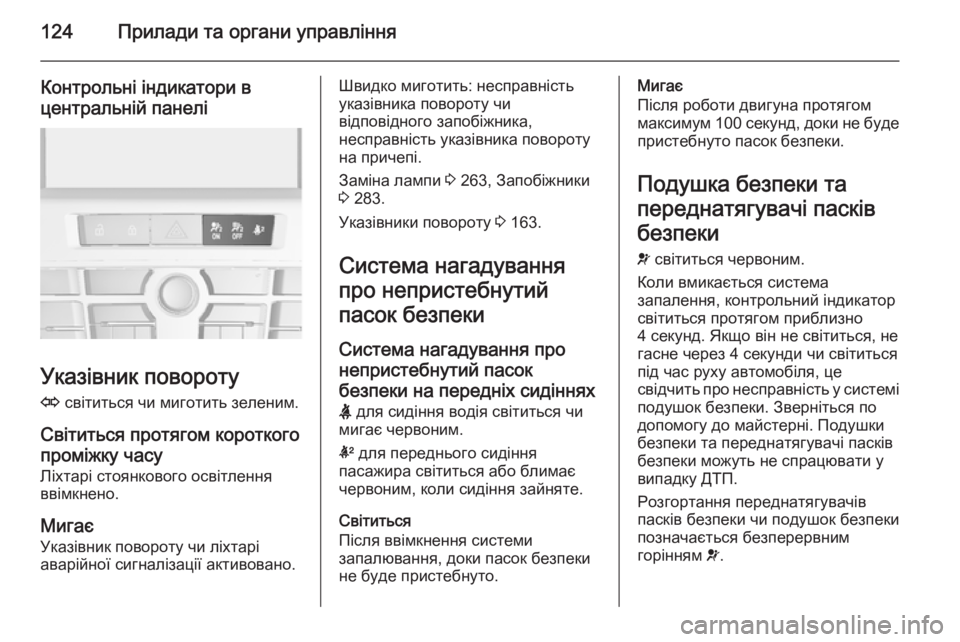

124Прилади та органи управління
Контрольні індикатори в
центральній панелі
Указівник повороту
O світиться чи миготить зеленим.
Світиться протягом короткого
проміжку часу
Ліхтарі стоянкового освітлення
ввімкнено.
Мигає
Указівник повороту чи ліхтарі
аварійної сигналізації активовано.
Швидко миготить: несправність
указівника повороту чи
відповідного запобіжника,
несправність указівника повороту
на причепі.
Заміна лампи 3 263, Запобіжники
3 283.
Указівники повороту 3 163.
Система нагадування
про непристебнутий
пасок безпеки
Система нагадування про
непристебнутий пасок
безпеки на передніх сидіннях X для сидіння водія світиться чи
мигає червоним.
k для переднього сидіння
пасажира світиться або блимає червоним, коли сидіння зайняте.
Світиться
Після ввімкнення системи
запалювання, доки пасок безпеки
не буде пристебнуто.Мигає
Після роботи двигуна протягом
максимум 100 секунд, доки не буде пристебнуто пасок безпеки.
Подушка безпеки та
переднатягувачі пасків
безпеки v світиться червоним.
Коли вмикається система
запалення, контрольний індикатор
світиться протягом приблизно
4 секунд. Якщо він не світиться, не
гасне через 4 секунди чи світиться
під час руху автомобіля, це
свідчить про несправність у системі
подушок безпеки. Зверніться по
допомогу до майстерні. Подушки
безпеки та переднатягувачі пасків
безпеки можуть не спрацювати у
випадку ДТП.
Розгортання переднатягувачів
пасків безпеки чи подушок безпеки
позначається безперервним
горінням v.

Прилади та органи управління1259Попередження
Для усунення несправності
негайно зверніться до
майстерні.
Переднатягувачі пасків безпеки,
система подушок безпеки 3 52,
3 55.
Дезактивація подушок
безпеки V світиться жовтим.
Засвічується, приблизно, на
60 секунд після ввімкнення системи
запалення. Фронтальна подушка
безпеки пасажира активована.
* світиться жовтим.
Подушка безпеки для переднього
пасажирського сидіння вимкнена
3 58.
9 Небезпека
Існує ризик загибелі дитини під
час одночасного використання
системи безпеки для дітей і
системи подушок безпеки
переднього пасажира.
Існує ризик загибелі дорослого,
коли система подушок безпеки
переднього пасажира
дезактивована.
Система зарядки
p світиться червоним.
Світиться, коли система запалення ввімкнена, і гасне незабаром після
запуску двигуна.
Світиться, коли двигун
працює Зупиніться, вимкніть двигун.
Акумулятор не заряджається.
Охолодження двигуна може бути
перерваним. Можливо, знизилася
ефективність сервопристрою
гальм. Зверніться за допомогою до майстерні.
Індикатор несправності
Z світиться чи миготить жовтим.
Світиться, коли система запалення ввімкнена, і гасне незабаром після
запуску двигуна.
Світиться, коли двигун
працює
Несправність у системі зниження
токсичності вихлопів. Допустимі
межі токсичності вихлопу можуть
бути перевищені. Негайно
зверніться по допомогу до
майстерні.
Миготить, коли двигун працює
Несправність, яка може призвести
до пошкодження каталізатора.
Зменшуйте навантаження на
педаль акселератора, доки
індикатор не перестане миготіти.
Негайно зверніться по допомогу до майстерні.

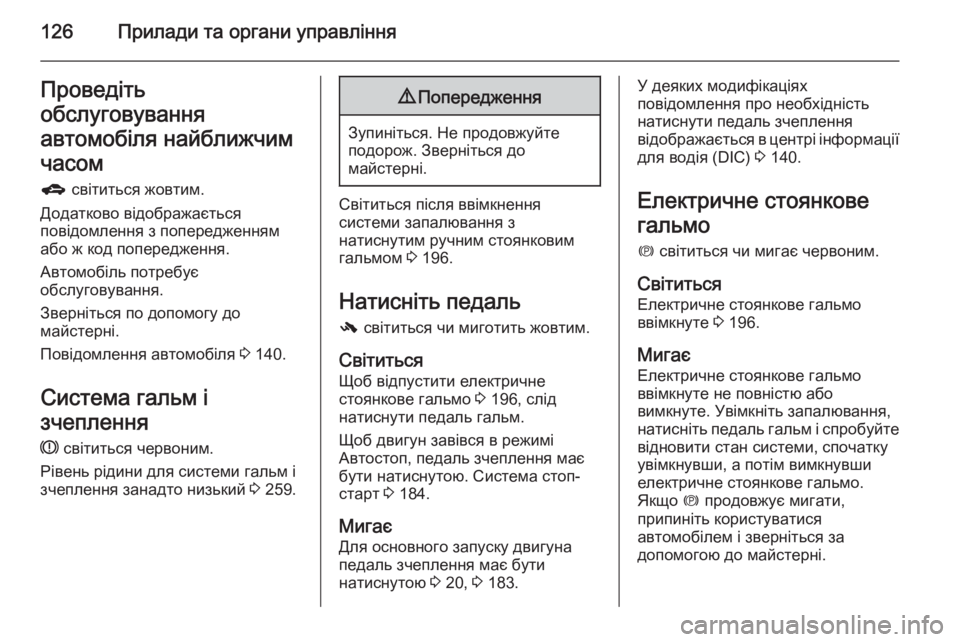

126Прилади та органи управлінняПроведіть
обслуговування
автомобіля найближчим
часом
g світиться жовтим.
Додатково відображається
повідомлення з попередженням
або ж код попередження.
Автомобіль потребує
обслуговування.
Зверніться по допомогу до
майстерні.
Повідомлення автомобіля 3 140.
Система гальм і
зчеплення
R світиться червоним.
Рівень рідини для системи гальм і
зчеплення занадто низький 3 259.9 Попередження
Зупиніться. Не продовжуйте
подорож. Зверніться до
майстерні.
Світиться після ввімкнення
системи запалювання з
натиснутим ручним стоянковим
гальмом 3 196.
Натисніть педаль
- світиться чи миготить жовтим.
Світиться Щоб відпустити електричне
стоянкове гальмо 3 196, слід
натиснути педаль гальм.
Щоб двигун завівся в режимі
Автостоп, педаль зчеплення має
бути натиснутою. Система стоп-
старт 3 184.
Мигає
Для основного запуску двигуна
педаль зчеплення має бути
натиснутою 3 20, 3 183.
У деяких модифікаціях
повідомлення про необхідність
натиснути педаль зчеплення
відображається в центрі інформації для водія (DIC) 3 140.
Електричне стоянкове
гальмо
m світиться чи мигає червоним.
Світиться Електричне стоянкове гальмо
ввімкнуте 3 196.
Мигає Електричне стоянкове гальмоввімкнуте не повністю або
вимкнуте. Увімкніть запалювання,
натисніть педаль гальм і спробуйте
відновити стан системи, спочатку увімкнувши, а потім вимкнувши
електричне стоянкове гальмо.
Якщо m продовжує мигати,
припиніть користуватися
автомобілем і зверніться за
допомогою до майстерні.

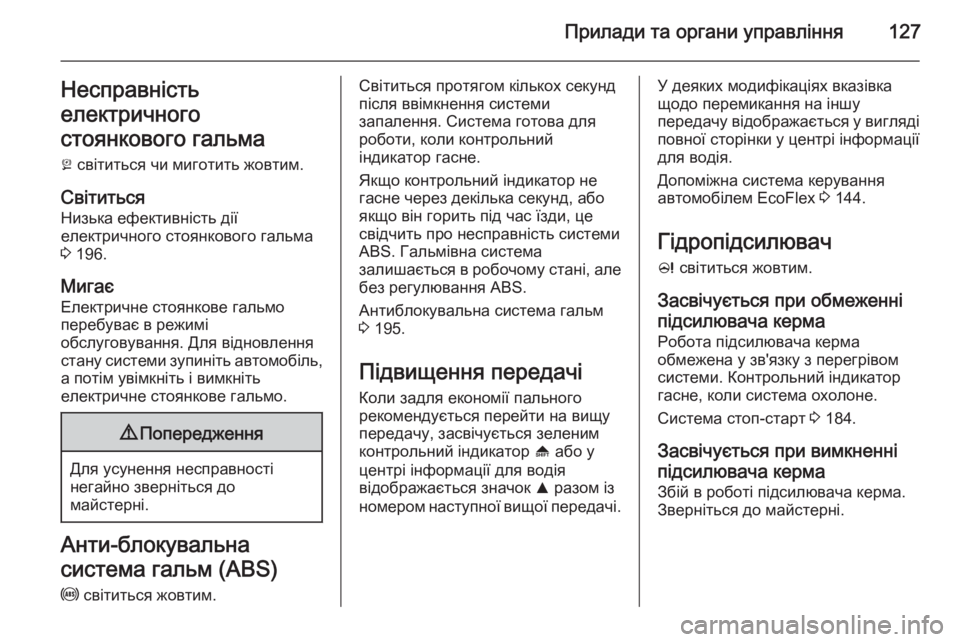

Прилади та органи управління127Несправність
електричного
стоянкового гальма
j світиться чи миготить жовтим.
Світиться Низька ефективність дії
електричного стоянкового гальма
3 196.
Мигає Електричне стоянкове гальмо
перебуває в режимі
обслуговування. Для відновлення
стану системи зупиніть автомобіль,
а потім увімкніть і вимкніть
електричне стоянкове гальмо.9 Попередження
Для усунення несправності
негайно зверніться до
майстерні.
Анти-блокувальна
система гальм (ABS) u світиться жовтим.
Світиться протягом кількох секунд
після ввімкнення системи
запалення. Система готова для
роботи, коли контрольний
індикатор гасне.
Якщо контрольний індикатор не
гасне через декілька секунд, або
якщо він горить під час їзди, це свідчить про несправність системи
ABS. Гальмівна система
залишається в робочому стані, але
без регулювання ABS.
Антиблокувальна система гальм
3 195.
Підвищення передачі
Коли задля економії пального
рекомендується перейти на вищу
передачу, засвічується зеленим
контрольний індикатор [ або у
центрі інформації для водія
відображається значок R разом із
номером наступної вищої передачі.У деяких модифікаціях вказівка
щодо перемикання на іншу
передачу відображається у вигляді
повної сторінки у центрі інформації для водія.
Допоміжна система керування
автомобілем EcoFlex 3 144.
Гідропідсилювач c світиться жовтим.
Засвічується при обмеженні
підсилювача керма Робота підсилювача керма
обмежена у зв'язку з перегрівом
системи. Контрольний індикатор
гасне, коли система охолоне.
Система стоп-старт 3 184.
Засвічується при вимкненні
підсилювача керма
Збій в роботі підсилювача керма.
Зверніться до майстерні.

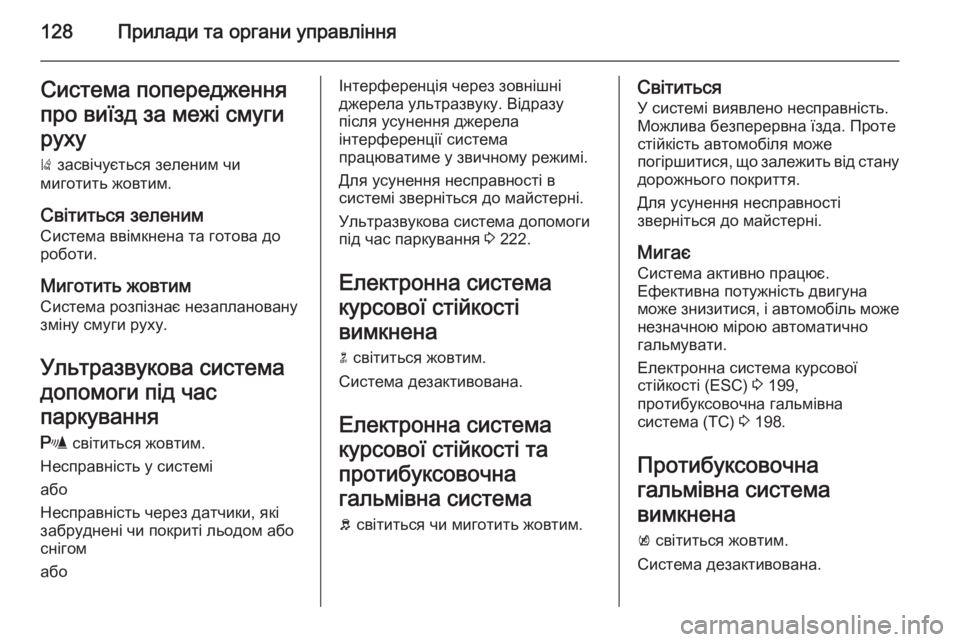

128Прилади та органи управлінняСистема попередженняпро виїзд за межі смуги
руху
) засвічується зеленим чи
миготить жовтим.
Світиться зеленим Система ввімкнена та готова до
роботи.
Миготить жовтим
Система розпізнає незаплановану
зміну смуги руху.
Ультразвукова системадопомоги під час
паркування
r світиться жовтим.
Несправність у системі
або
Несправність через датчики, які
забруднені чи покриті льодом або
снігом
абоІнтерференція через зовнішні
джерела ультразвуку. Відразу
після усунення джерела
інтерференції система
працюватиме у звичному режимі.
Для усунення несправності в
системі зверніться до майстерні.
Ультразвукова система допомоги
під час паркування 3 222.
Електронна система
курсової стійкості
вимкнена n світиться жовтим.
Система дезактивована.
Електронна система
курсової стійкості та
протибуксовочна
гальмівна система b світиться чи миготить жовтим.Світиться
У системі виявлено несправність. Можлива безперервна їзда. Проте
стійкість автомобіля може
погіршитися, що залежить від стану дорожнього покриття.
Для усунення несправності
зверніться до майстерні.
Мигає
Система активно працює.
Ефективна потужність двигуна
може знизитися, і автомобіль може незначною мірою автоматично
гальмувати.
Електронна система курсової
стійкості (ESC) 3 199,
протибуксовочна гальмівна
система (TC) 3 198.
Протибуксовочна
гальмівна система
вимкнена
k світиться жовтим.
Система дезактивована.
