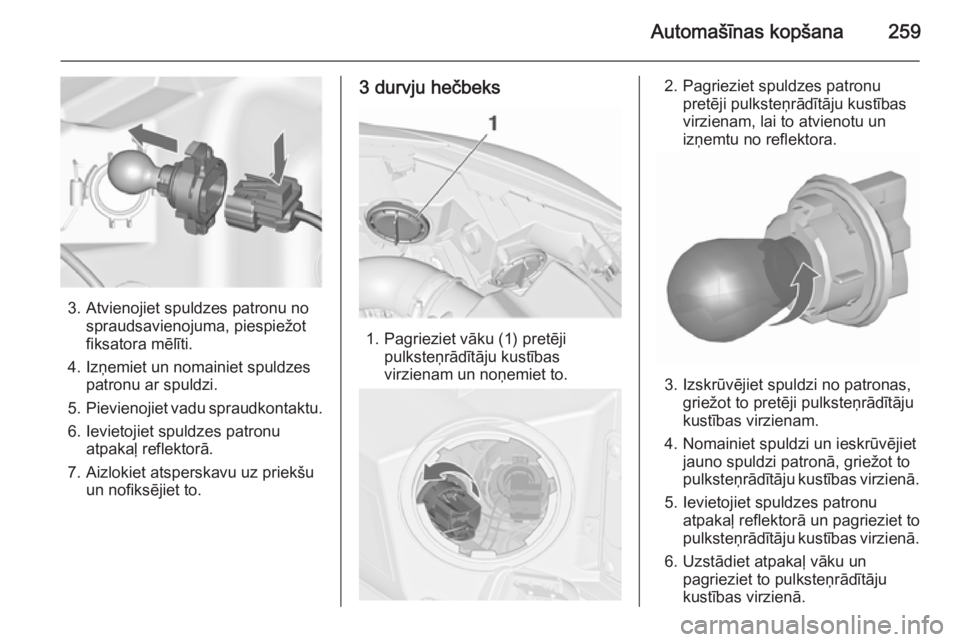

Automašīnas kopšana259
3. Atvienojiet spuldzes patronu nospraudsavienojuma, piespiežot
fiksatora mēlīti.
4. Izņemiet un nomainiet spuldzes patronu ar spuldzi.
5. Pievienojiet vadu spraudkontaktu.
6. Ievietojiet spuldzes patronu atpakaļ reflektorā.
7. Aizlokiet atsperskavu uz priekšu un nofiksējiet to.
3 durvju hečbeks
1. Pagrieziet vāku (1) pretējipulksteņrādītāju kustības
virzienam un noņemiet to.
2. Pagrieziet spuldzes patronu pretēji pulksteņrādītāju kustības
virzienam, lai to atvienotu un
izņemtu no reflektora.
3. Izskrūvējiet spuldzi no patronas, griežot to pretēji pulksteņrādītāju
kustības virzienam.
4. Nomainiet spuldzi un ieskrūvējiet jauno spuldzi patronā, griežot to
pulksteņrādītāju kustības virzienā.
5. Ievietojiet spuldzes patronu atpakaļ reflektorā un pagrieziet to
pulksteņrādītāju kustības virzienā.
6. Uzstādiet atpakaļ vāku un pagrieziet to pulksteņrādītāju
kustības virzienā.

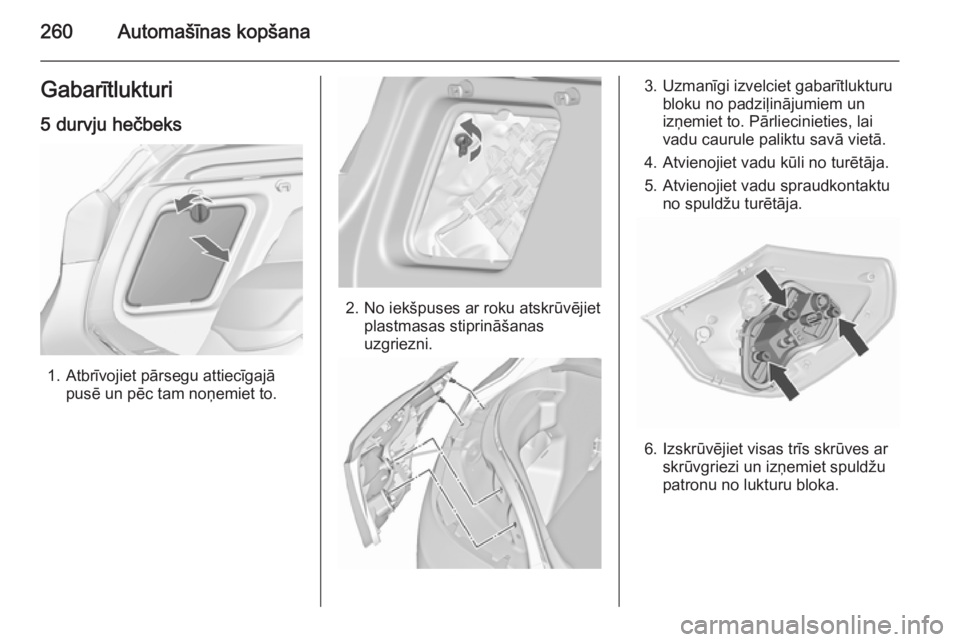

260Automašīnas kopšanaGabarītlukturi
5 durvju hečbeks
1. Atbrīvojiet pārsegu attiecīgajā pusē un pēc tam noņemiet to.
2. No iekšpuses ar roku atskrūvējietplastmasas stiprināšanas
uzgriezni.
3. Uzmanīgi izvelciet gabarītlukturu bloku no padziļinājumiem un
izņemiet to. Pārliecinieties, lai
vadu caurule paliktu savā vietā.
4. Atvienojiet vadu kūli no turētāja.
5. Atvienojiet vadu spraudkontaktu no spuldžu turētāja.
6. Izskrūvējiet visas trīs skrūves ar skrūvgriezi un izņemiet spuldžu
patronu no lukturu bloka.

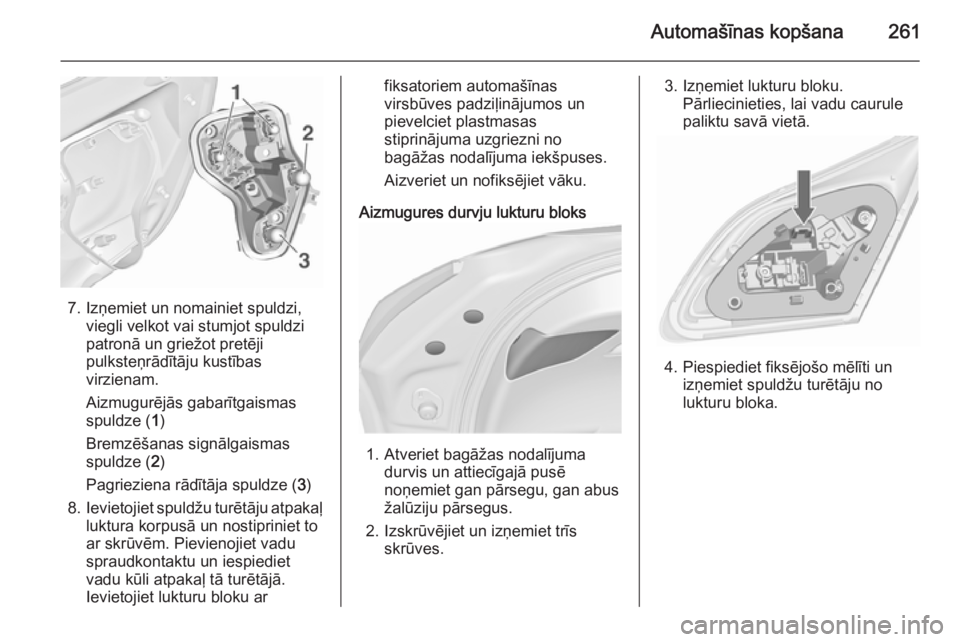

Automašīnas kopšana261
7. Izņemiet un nomainiet spuldzi,viegli velkot vai stumjot spuldzi
patronā un griežot pretēji
pulksteņrādītāju kustības
virzienam.
Aizmugurējās gabarītgaismas spuldze ( 1)
Bremzēšanas signālgaismas
spuldze ( 2)
Pagrieziena rādītāja spuldze ( 3)
8. Ievietojiet spuldžu turētāju atpakaļ
luktura korpusā un nostipriniet toar skrūvēm. Pievienojiet vadu
spraudkontaktu un iespiediet
vadu kūli atpakaļ tā turētājā.
Ievietojiet lukturu bloku ar
fiksatoriem automašīnas
virsbūves padziļinājumos un
pievelciet plastmasas
stiprinājuma uzgriezni no
bagāžas nodalījuma iekšpuses.
Aizveriet un nofiksējiet vāku.
Aizmugures durvju lukturu bloks
1. Atveriet bagāžas nodalījuma durvis un attiecīgajā pusē
noņemiet gan pārsegu, gan abus
žalūziju pārsegus.
2. Izskrūvējiet un izņemiet trīs skrūves.
3. Izņemiet lukturu bloku.Pārliecinieties, lai vadu caurule
paliktu savā vietā.
4. Piespiediet fiksējošo mēlīti un izņemiet spuldžu turētāju no
lukturu bloka.

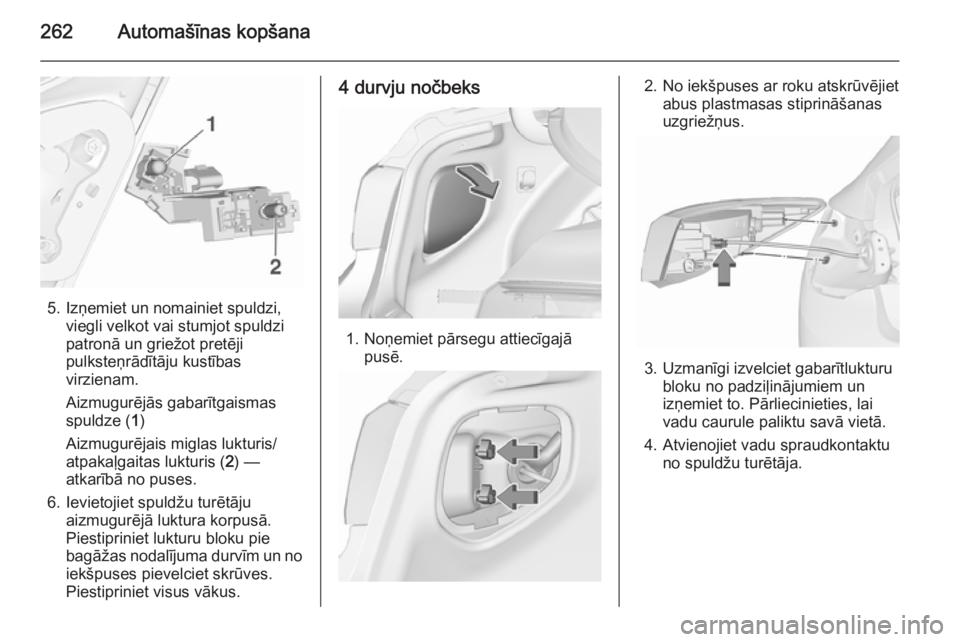

262Automašīnas kopšana
5. Izņemiet un nomainiet spuldzi,viegli velkot vai stumjot spuldzi
patronā un griežot pretēji
pulksteņrādītāju kustības
virzienam.
Aizmugurējās gabarītgaismas spuldze ( 1)
Aizmugurējais miglas lukturis/
atpakaļgaitas lukturis ( 2) —
atkarībā no puses.
6. Ievietojiet spuldžu turētāju aizmugurējā luktura korpusā.
Piestipriniet lukturu bloku pie
bagāžas nodalījuma durvīm un no
iekšpuses pievelciet skrūves.
Piestipriniet visus vākus.
4 durvju nočbeks
1. Noņemiet pārsegu attiecīgajā pusē.
2. No iekšpuses ar roku atskrūvējietabus plastmasas stiprināšanas
uzgriežņus.
3. Uzmanīgi izvelciet gabarītlukturu bloku no padziļinājumiem un
izņemiet to. Pārliecinieties, lai
vadu caurule paliktu savā vietā.
4. Atvienojiet vadu spraudkontaktu no spuldžu turētāja.

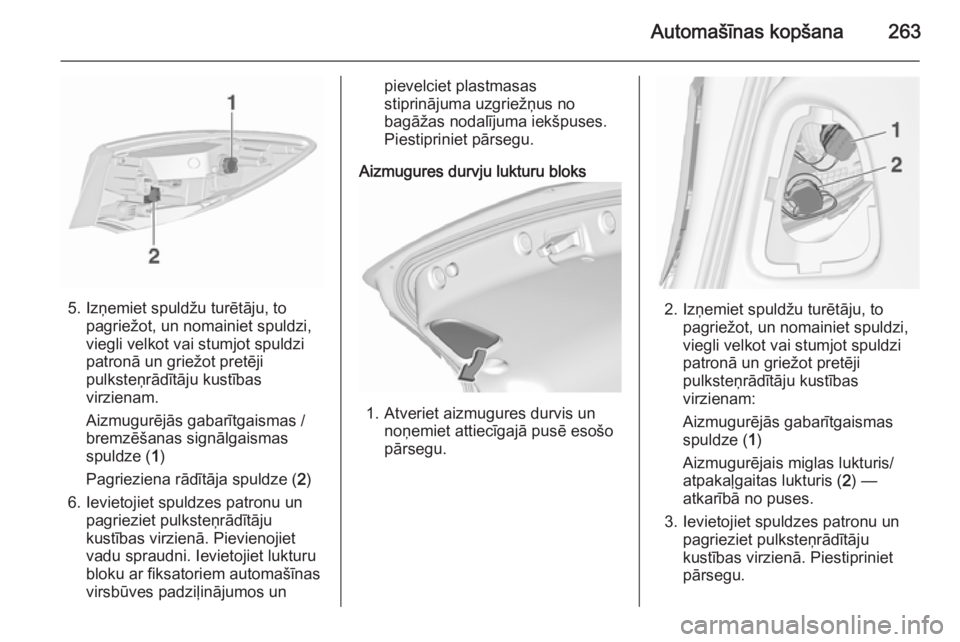

Automašīnas kopšana263
5. Izņemiet spuldžu turētāju, topagriežot, un nomainiet spuldzi,
viegli velkot vai stumjot spuldzi
patronā un griežot pretēji
pulksteņrādītāju kustības
virzienam.
Aizmugurējās gabarītgaismas /
bremzēšanas signālgaismas
spuldze ( 1)
Pagrieziena rādītāja spuldze ( 2)
6. Ievietojiet spuldzes patronu un pagrieziet pulksteņrādītāju
kustības virzienā. Pievienojiet
vadu spraudni. Ievietojiet lukturu
bloku ar fiksatoriem automašīnas
virsbūves padziļinājumos un
pievelciet plastmasas
stiprinājuma uzgriežņus no
bagāžas nodalījuma iekšpuses.
Piestipriniet pārsegu.
Aizmugures durvju lukturu bloks
1. Atveriet aizmugures durvis un noņemiet attiecīgajā pusē esošo
pārsegu.
2. Izņemiet spuldžu turētāju, to pagriežot, un nomainiet spuldzi,
viegli velkot vai stumjot spuldzi
patronā un griežot pretēji
pulksteņrādītāju kustības
virzienam:
Aizmugurējās gabarītgaismas spuldze ( 1)
Aizmugurējais miglas lukturis/
atpakaļgaitas lukturis ( 2) —
atkarībā no puses.
3. Ievietojiet spuldzes patronu un pagrieziet pulksteņrādītāju
kustības virzienā. Piestipriniet
pārsegu.

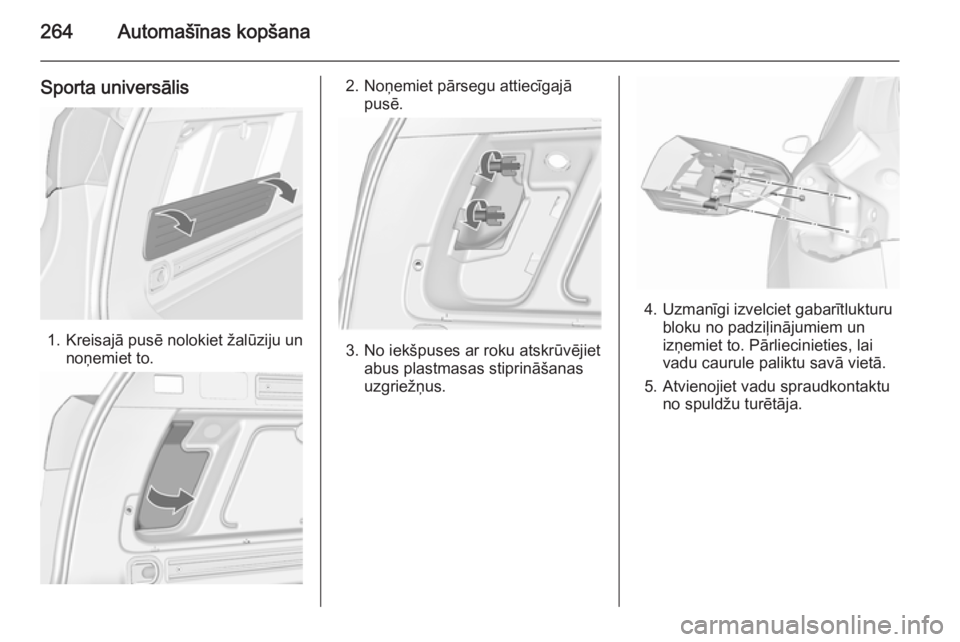

264Automašīnas kopšana
Sporta universālis
1. Kreisajā pusē nolokiet žalūziju unnoņemiet to.
2. Noņemiet pārsegu attiecīgajāpusē.
3. No iekšpuses ar roku atskrūvējietabus plastmasas stiprināšanas
uzgriežņus.
4. Uzmanīgi izvelciet gabarītlukturu bloku no padziļinājumiem un
izņemiet to. Pārliecinieties, lai
vadu caurule paliktu savā vietā.
5. Atvienojiet vadu spraudkontaktu no spuldžu turētāja.

Automašīnas kopšana265
6. Izņemiet spuldžu turētāju, topagriežot pretēji pulksteņrādītāju
kustības virzienam, un nomainiet
spuldzi, viegli velkot vai stumjot
spuldzi patronā un griežot pretēji
pulksteņrādītāju kustības virzienam:
Aizmugurējie lukturi ( 1 + 2)
Pagrieziena rādītāja spuldze ( 3)
Bremzēšanas signālgaismas spuldze ( 4)
7. Pievienojiet vadu spraudkontaktu un iespiediet vadu kūli atpakaļ tā
turētājā. Ievietojiet lukturu bloku
ar fiksatoriem automašīnas
virsbūves padziļinājumos un
pievelciet plastmasas
stiprinājuma uzgriežņus no bagāžas nodalījuma iekšpuses.
Piestipriniet pārsegu.
Uzstādot atpakaļ, kreisajā pusē
žalūzija jāiespiež gumijas
stiprinājumos, lai nodrošinātu
maksimālu noturību.
Aizmugures durvju lukturu bloks
1. Atveriet bagāžas nodalījuma durvis un noņemiet attiecīgajā
pusē esošos žalūziju pārsegus.
2. Izskrūvējiet un izņemiet skrūves.
3. Izņemiet gabarītlukturu bloku un atvienojiet vadu spraudkontaktu
no spuldžu turētāja.

266Automašīnas kopšana

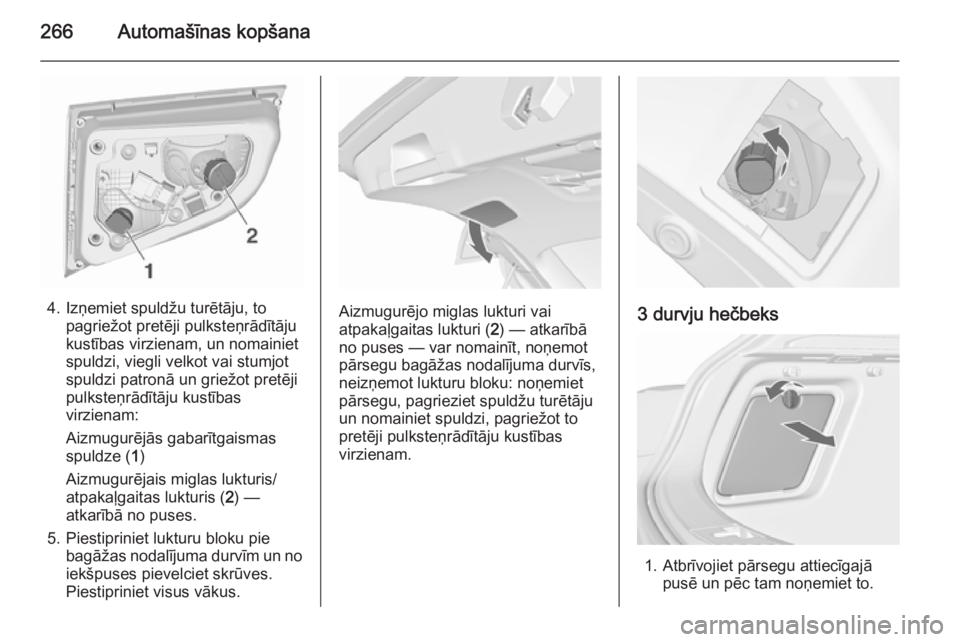

4. Izņemiet spuldžu turētāju, topagriežot pretēji pulksteņrādītāju
kustības virzienam, un nomainiet
spuldzi, viegli velkot vai stumjot
spuldzi patronā un griežot pretēji
pulksteņrādītāju kustības virzienam:
Aizmugurējās gabarītgaismas spuldze ( 1)
Aizmugurējais miglas lukturis/
atpakaļgaitas lukturis ( 2) —
atkarībā no puses.
5. Piestipriniet lukturu bloku pie bagāžas nodalījuma durvīm un no
iekšpuses pievelciet skrūves.
Piestipriniet visus vākus.Aizmugurējo miglas lukturi vai
atpakaļgaitas lukturi ( 2) — atkarībā
no puses — var nomainīt, noņemot
pārsegu bagāžas nodalījuma durvīs, neizņemot lukturu bloku: noņemiet
pārsegu, pagrieziet spuldžu turētāju
un nomainiet spuldzi, pagriežot to
pretēji pulksteņrādītāju kustības
virzienam.3 durvju hečbeks
1. Atbrīvojiet pārsegu attiecīgajā pusē un pēc tam noņemiet to.

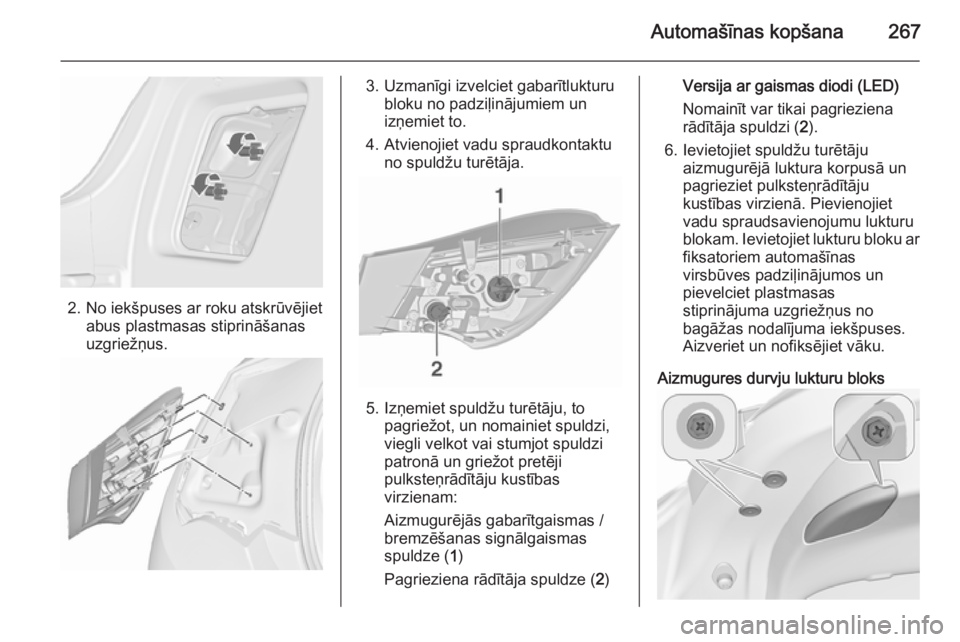

Automašīnas kopšana267
2. No iekšpuses ar roku atskrūvējietabus plastmasas stiprināšanas
uzgriežņus.
3. Uzmanīgi izvelciet gabarītlukturu bloku no padziļinājumiem un
izņemiet to.
4. Atvienojiet vadu spraudkontaktu no spuldžu turētāja.
5. Izņemiet spuldžu turētāju, topagriežot, un nomainiet spuldzi,
viegli velkot vai stumjot spuldzi
patronā un griežot pretēji
pulksteņrādītāju kustības
virzienam:
Aizmugurējās gabarītgaismas /
bremzēšanas signālgaismas
spuldze ( 1)
Pagrieziena rādītāja spuldze ( 2)
Versija ar gaismas diodi (LED)
Nomainīt var tikai pagrieziena rādītāja spuldzi ( 2).
6. Ievietojiet spuldžu turētāju aizmugurējā luktura korpusā un
pagrieziet pulksteņrādītāju
kustības virzienā. Pievienojiet
vadu spraudsavienojumu lukturu
blokam. Ievietojiet lukturu bloku ar
fiksatoriem automašīnas
virsbūves padziļinājumos un
pievelciet plastmasas
stiprinājuma uzgriežņus no
bagāžas nodalījuma iekšpuses.
Aizveriet un nofiksējiet vāku.
Aizmugures durvju lukturu bloks

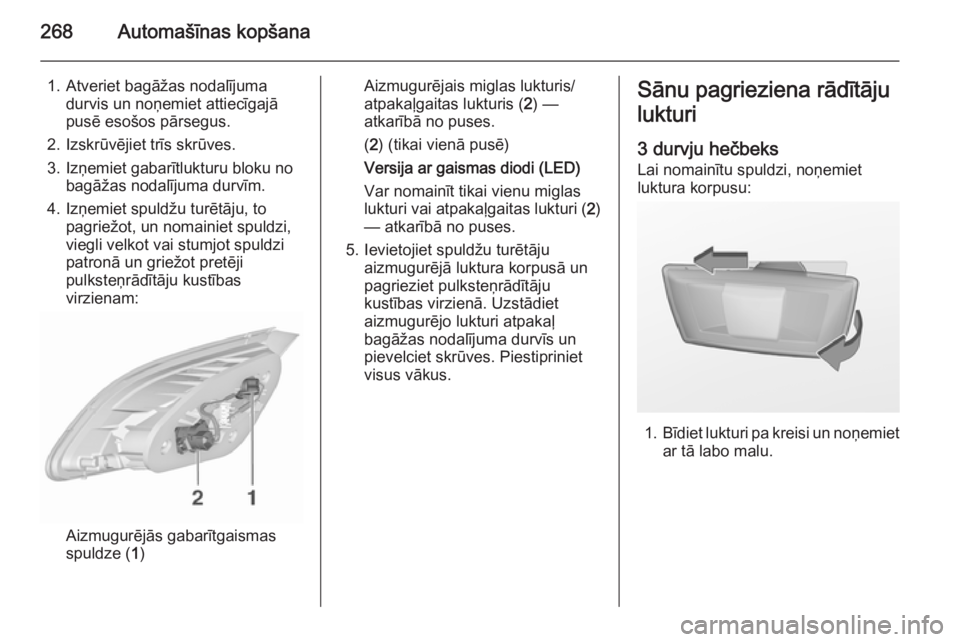

268Automašīnas kopšana
1. Atveriet bagāžas nodalījumadurvis un noņemiet attiecīgajā
pusē esošos pārsegus.
2. Izskrūvējiet trīs skrūves.
3. Izņemiet gabarītlukturu bloku no bagāžas nodalījuma durvīm.
4. Izņemiet spuldžu turētāju, to pagriežot, un nomainiet spuldzi,
viegli velkot vai stumjot spuldzi
patronā un griežot pretēji
pulksteņrādītāju kustības
virzienam:
Aizmugurējās gabarītgaismas
spuldze ( 1)
Aizmugurējais miglas lukturis/
atpakaļgaitas lukturis ( 2) —
atkarībā no puses.
( 2 ) (tikai vienā pusē)
Versija ar gaismas diodi (LED)
Var nomainīt tikai vienu miglas
lukturi vai atpakaļgaitas lukturi ( 2)
— atkarībā no puses.
5. Ievietojiet spuldžu turētāju aizmugurējā luktura korpusā un
pagrieziet pulksteņrādītāju
kustības virzienā. Uzstādiet aizmugurējo lukturi atpakaļbagāžas nodalījuma durvīs un
pievelciet skrūves. Piestipriniet
visus vākus.Sānu pagrieziena rādītāju
lukturi
3 durvju hečbeks
Lai nomainītu spuldzi, noņemiet
luktura korpusu:
1. Bīdiet lukturi pa kreisi un noņemiet
ar tā labo malu.
